Giá đỡ màn hình cho máy rang Skywalker

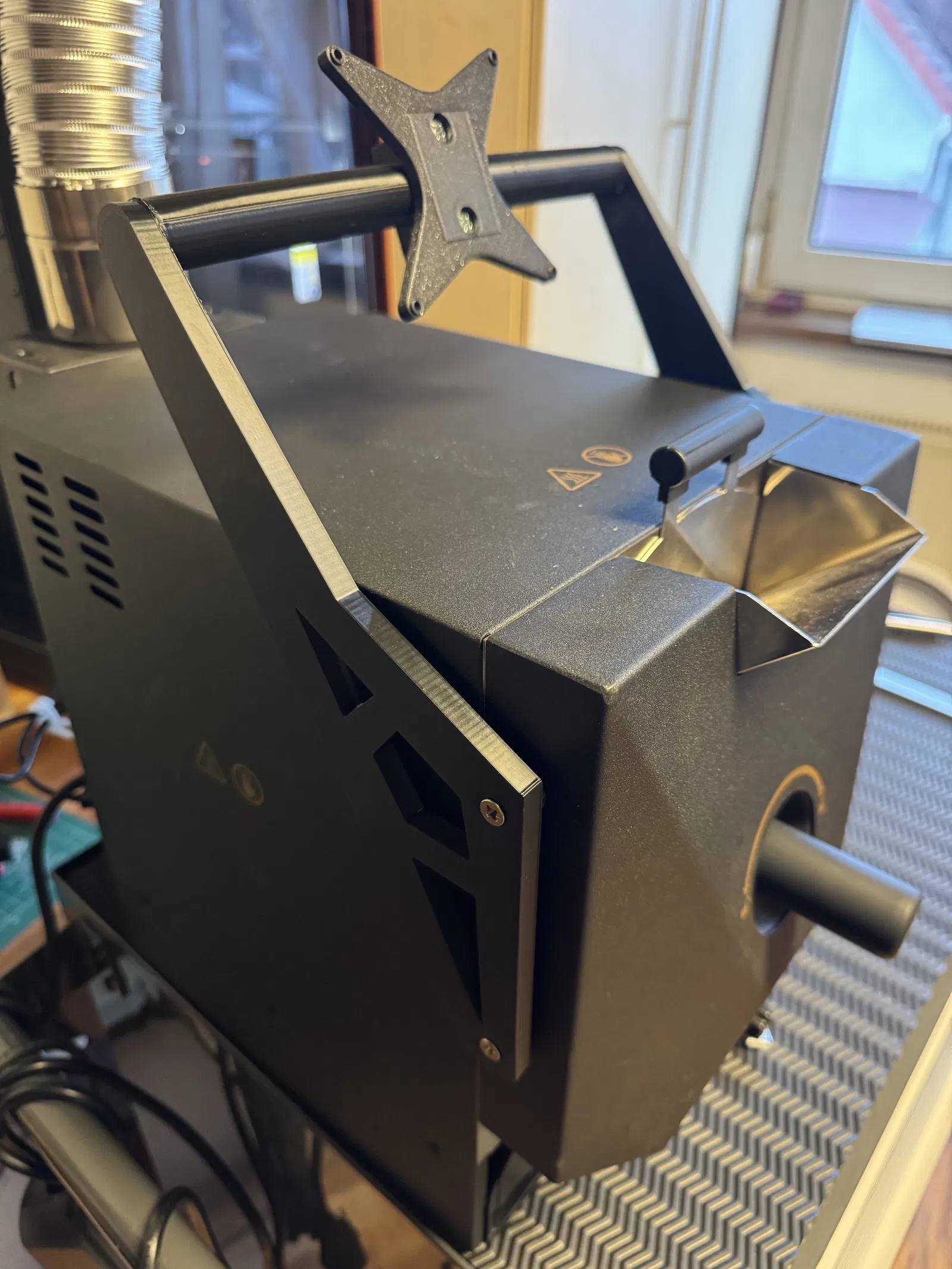

Hệ thống giá đỡ này tận dụng các lỗ vít âm 4mm có sẵn trên mặt trước, vì khu vực này đã được cách nhiệt nên ít chịu tác động nhiệt nhất.

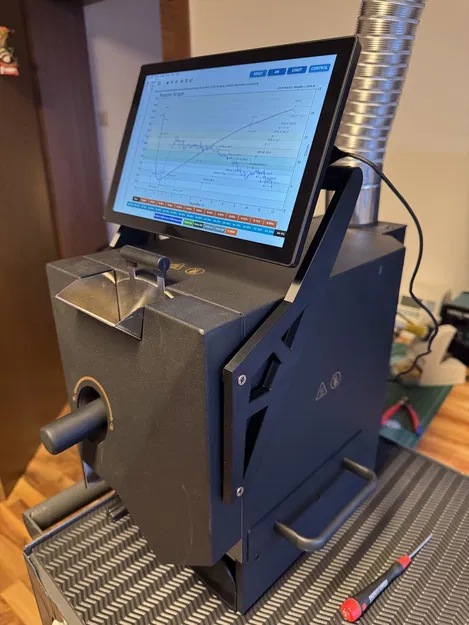

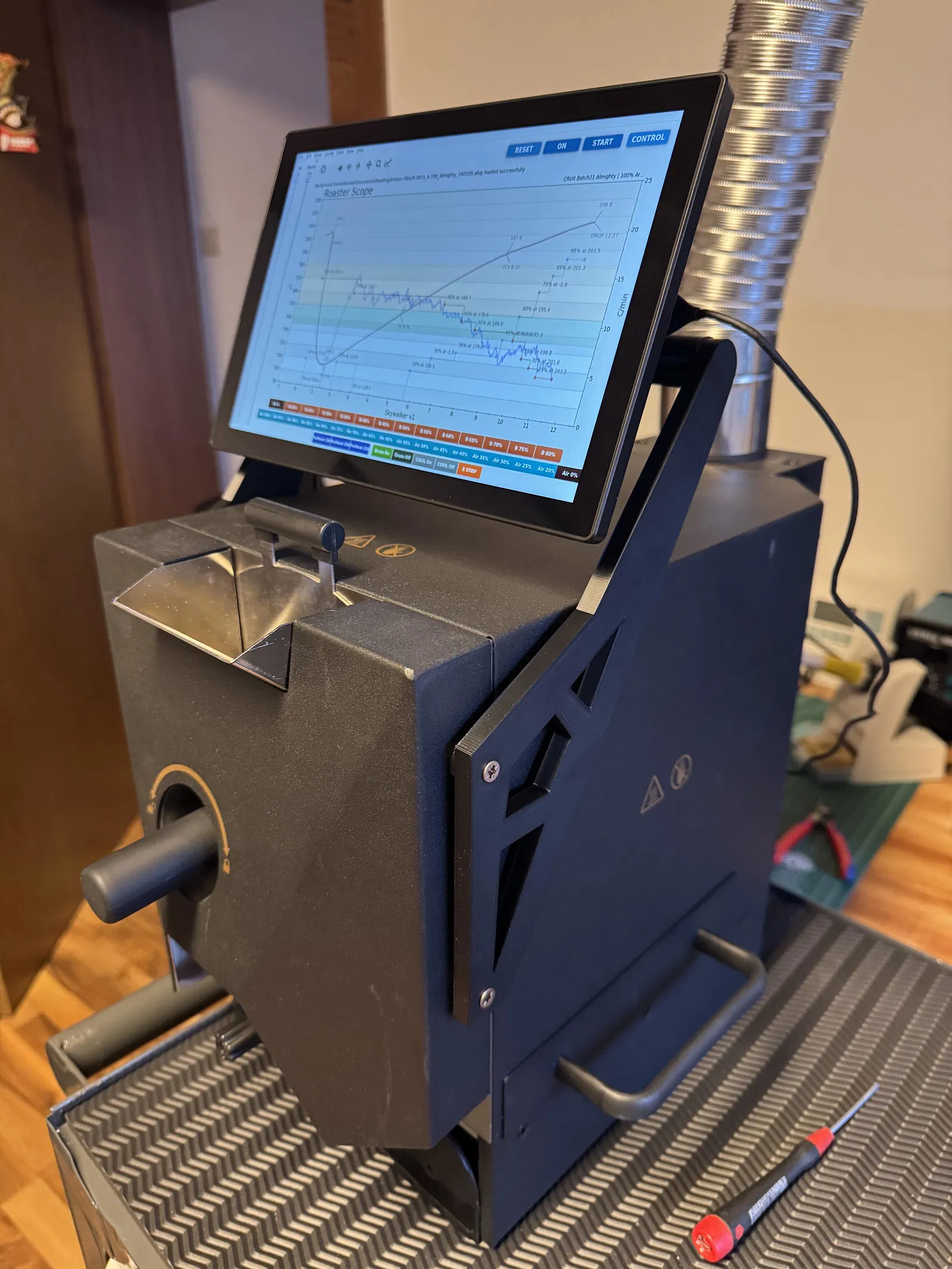

Hệ thống của tôi dùng Raspberry Pi cùng màn hình cảm ứng 10.1 inch và máy rang là Skywalker v1. (Theo tôi biết thì kích thước bên ngoài của v1 và v2 là như nhau, nhưng bạn hãy tự kiểm tra lại nhé [khoảng cách giữa tâm các lỗ vít hai bên là 99mm và giữa bên trái với bên phải là 220mm])

Đã thử nghiệm với các loại vật liệu sau (5 mẻ rang liên tiếp):

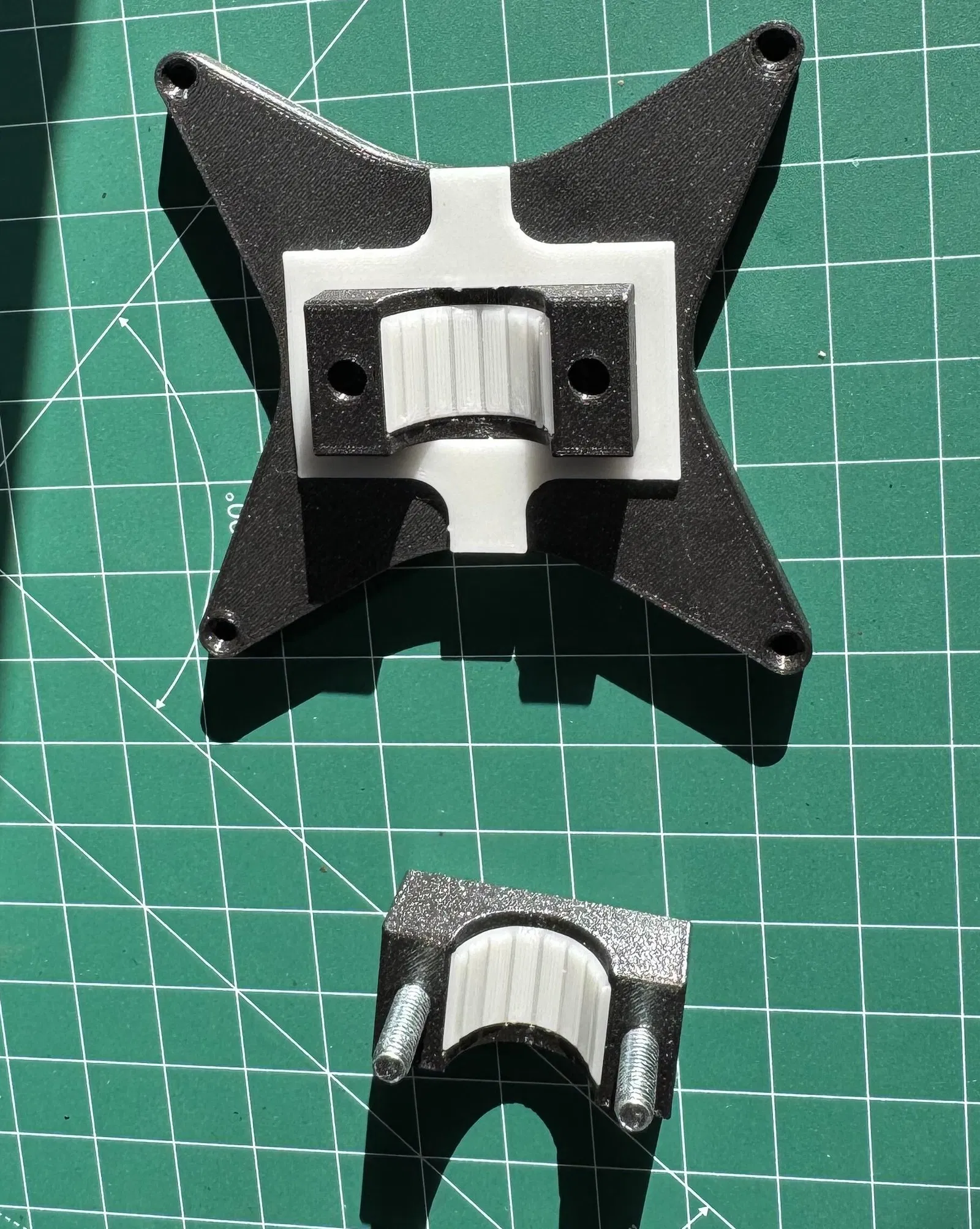

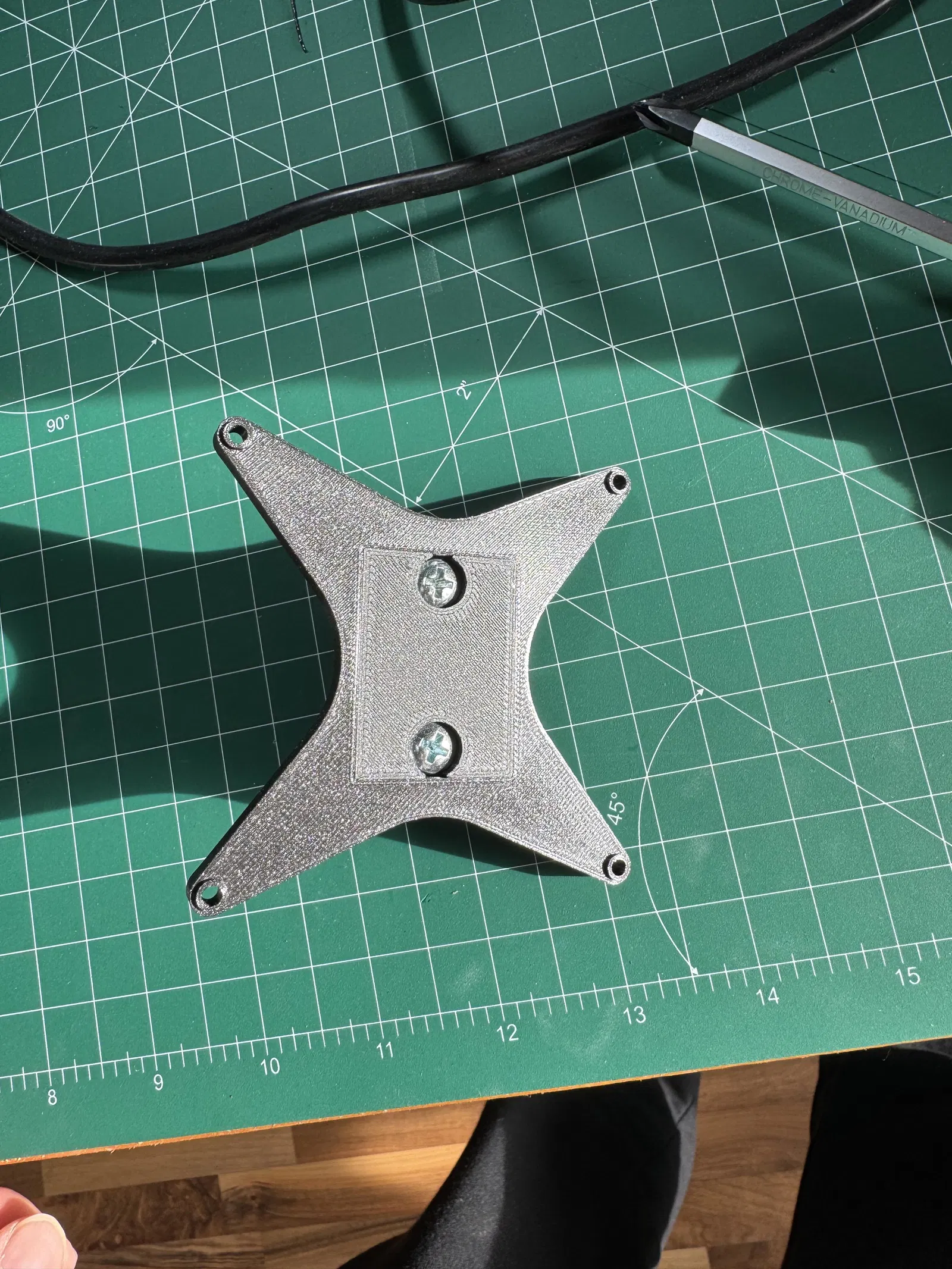

1. Đế (2 phần): PC

2. Bộ chuyển đổi (adapter) và khung đỡ: PLA

3. Miếng đệm (inlays và gasket): TPU

• Tất cả đều in với độ lấp đầy (infill) 15%

• Không thấy hư hại về cấu trúc vật liệu.

• Bạn nên dùng ASA hoặc ABS cho phần đế, đừng dùng PLA! (Tôi không cam kết bất cứ điều gì!!)

Không cần hỗ trợ (supports) cho khung đỡ, nhưng vì nó cũng không lộ ra ngoài nên tôi vẫn cứ bật support khi in.

Ngoài các loại nhựa in, bạn sẽ cần thêm:

• 4 ốc M3x10

• 4 ốc vít âm 4x10mm

• 2 đai ốc M5

• 2 ốc M5x25

Việc để các linh kiện điện tử và nhựa tiếp xúc với nhiệt độ cao có thể gây nguy cơ cháy nổ hoặc giải phóng khí độc. Để thiết bị điện tử tiếp xúc với nhiệt độ cao có thể làm hỏng thiết bị của bạn. Bạn tự chịu hoàn toàn rủi ro khi sử dụng thiết kế này!

Chúc bạn rang cà phê vui vẻ :-)
