Ball Clock - Đồng hồ bi cơ khí cổ điển
Hồi tưởng lại những chiếc Ball Clock cổ điển từ thập niên 70, mình đã tự tay thiết kế lại phiên bản này. Dùng bi thép 10mm, dễ lắp ráp, không cần hàn mạch, rất phù hợp cho người mới bắt đầu muốn trải nghiệm sự kết hợp giữa cơ khí và điện tử.
Mô tả

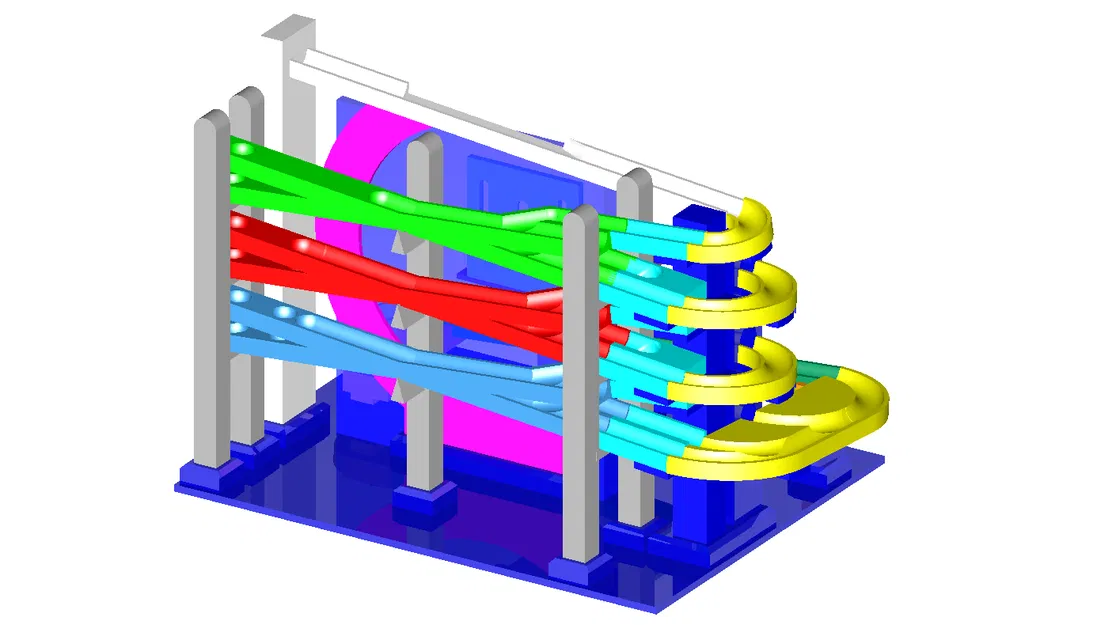

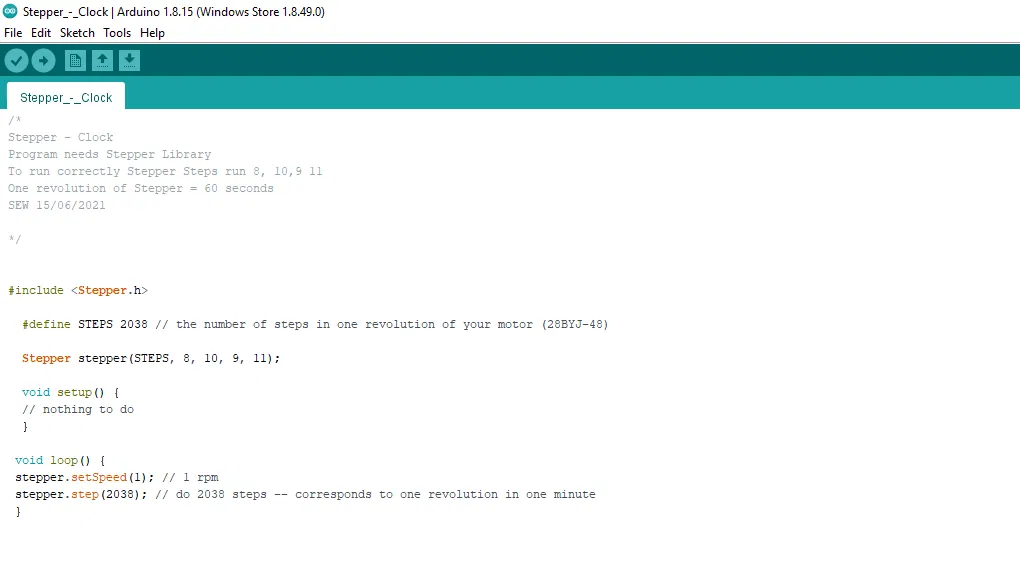

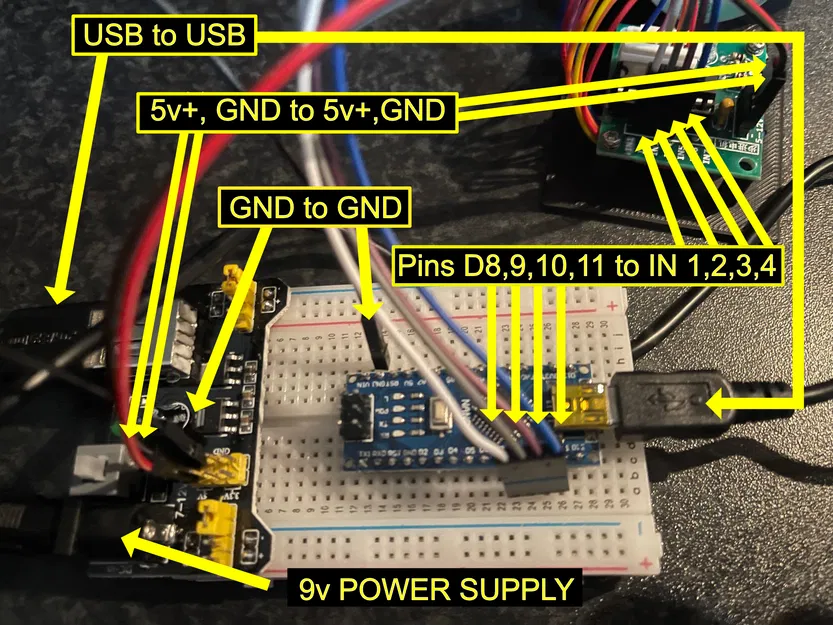

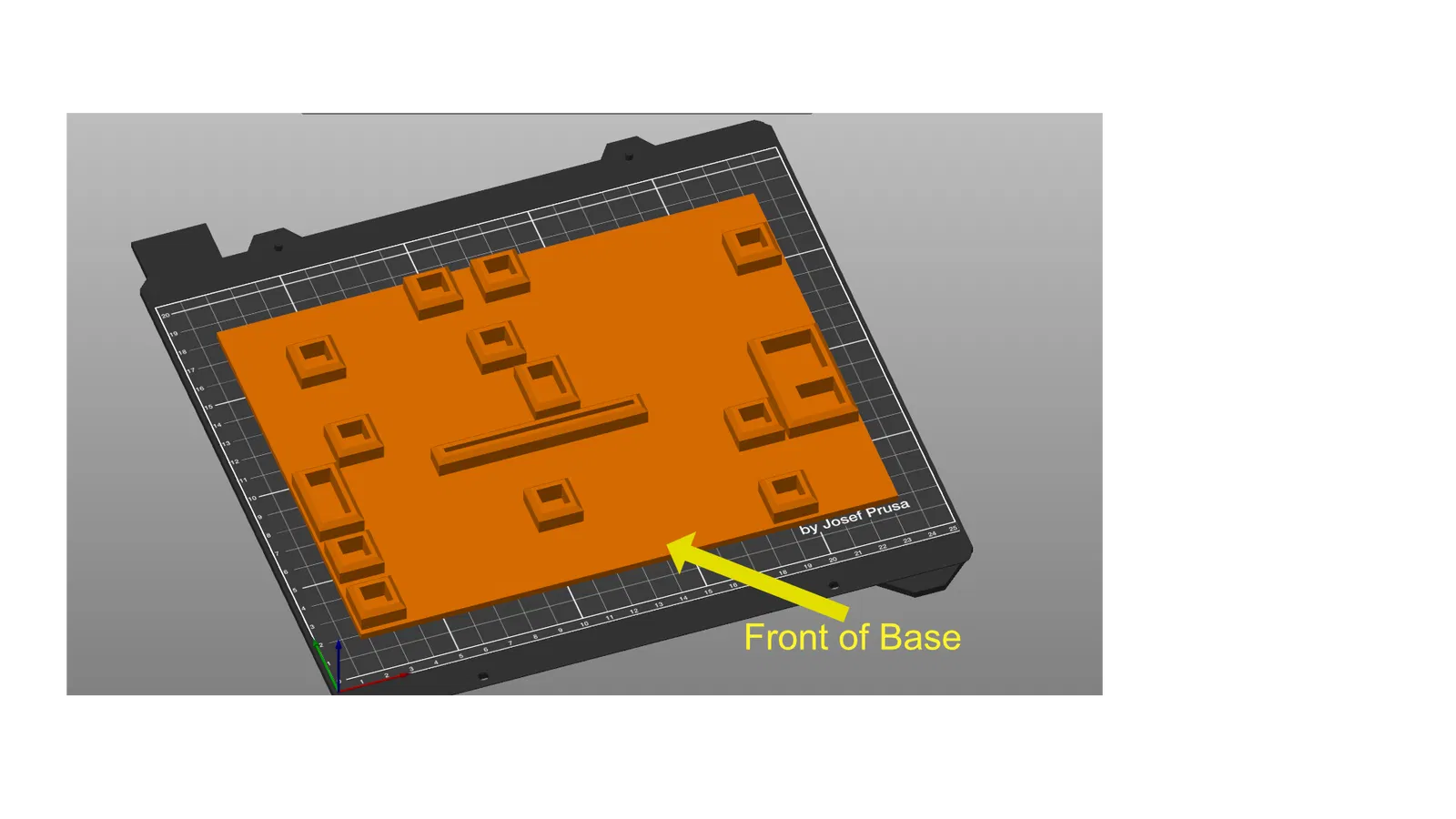

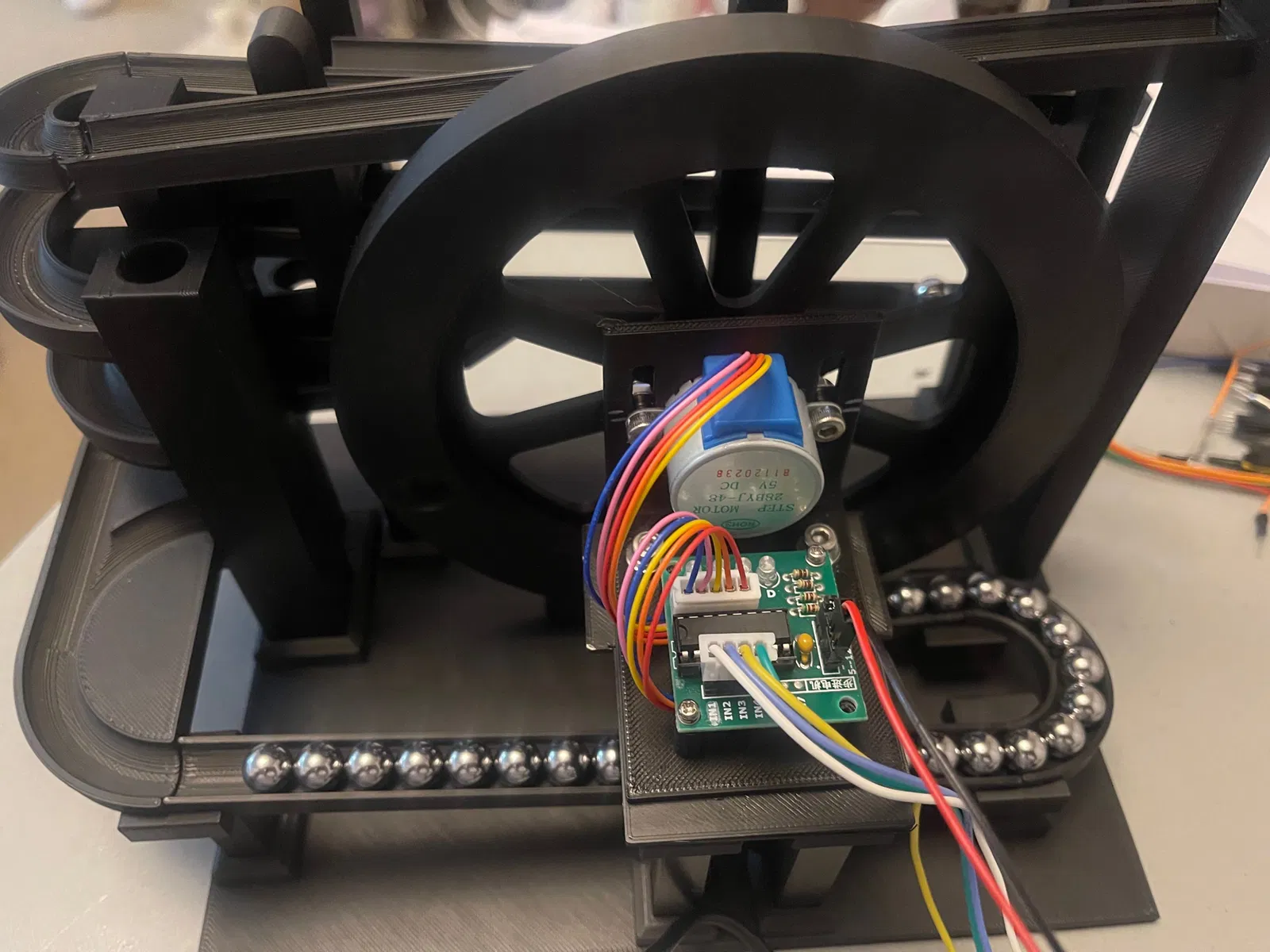

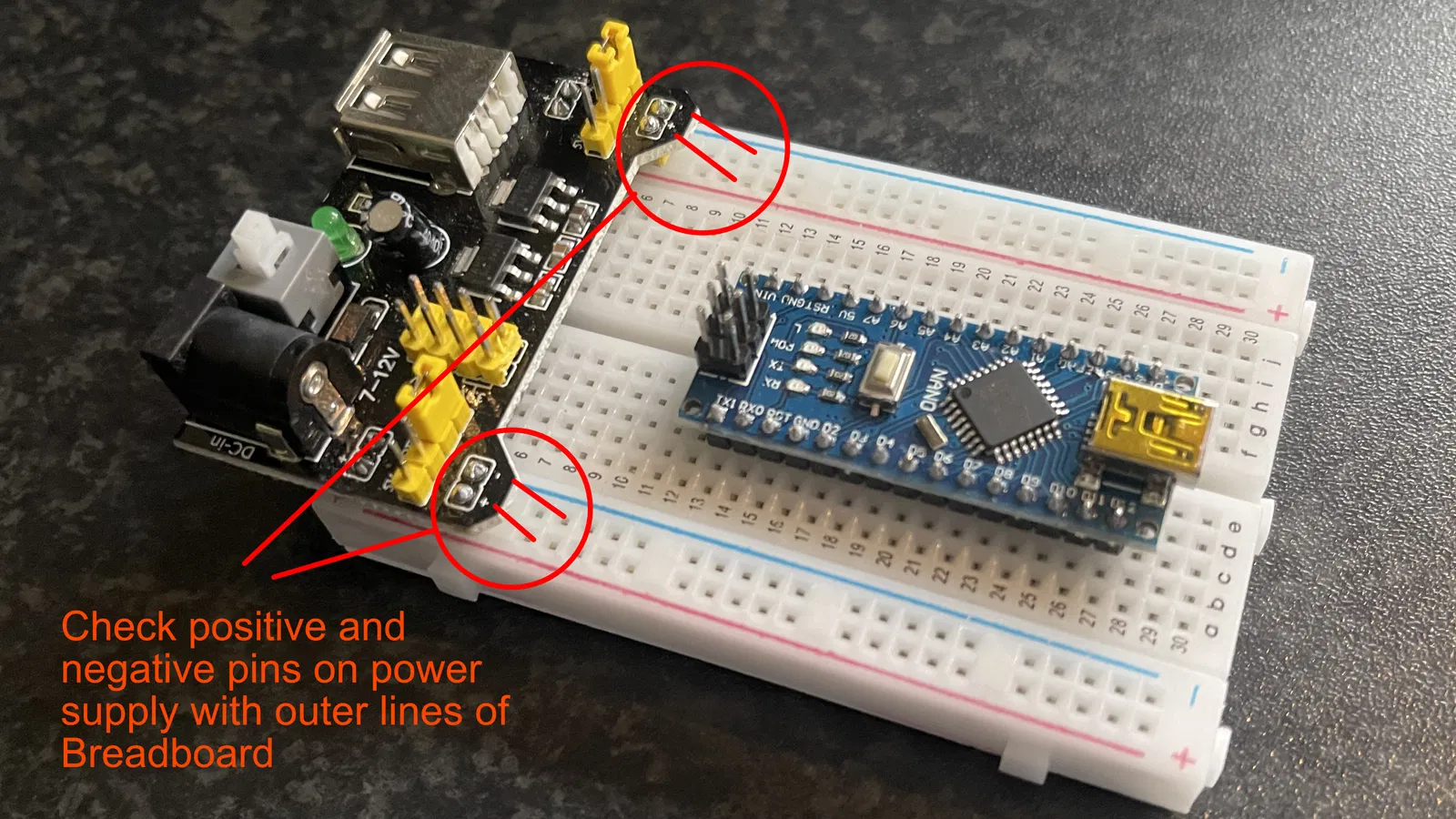

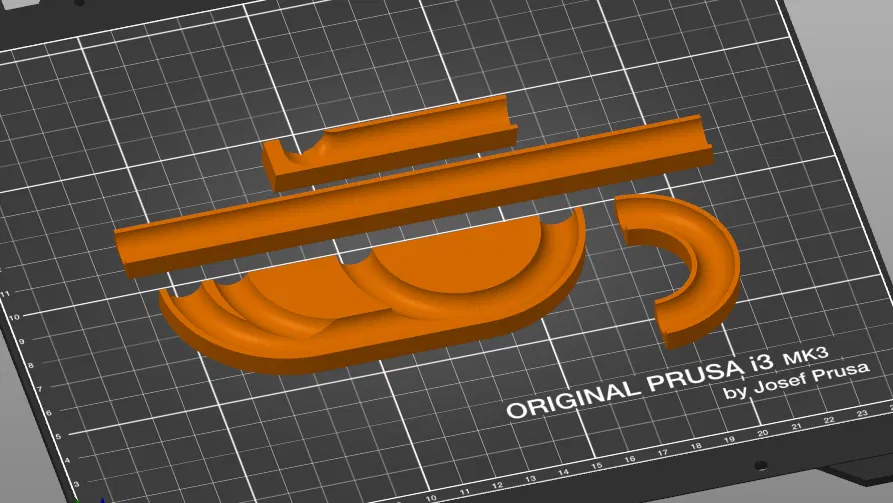

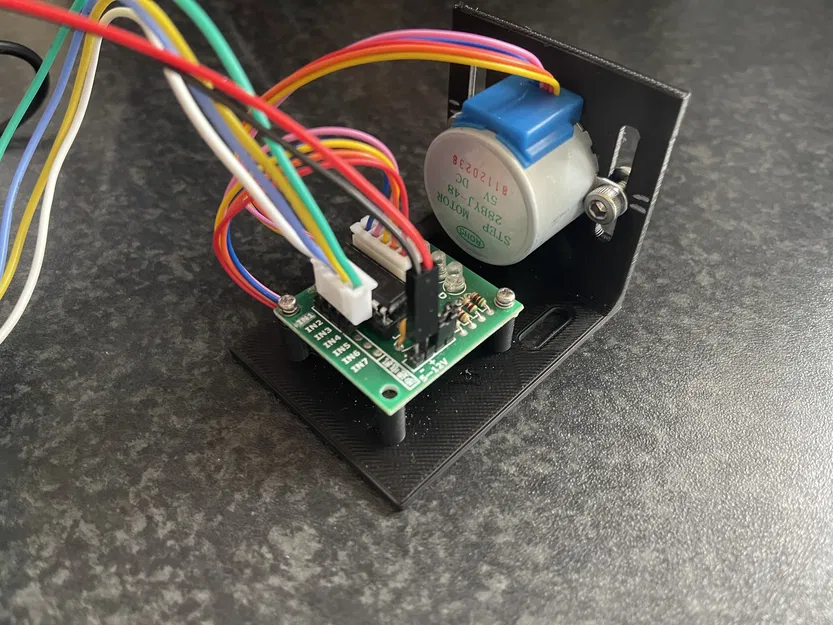

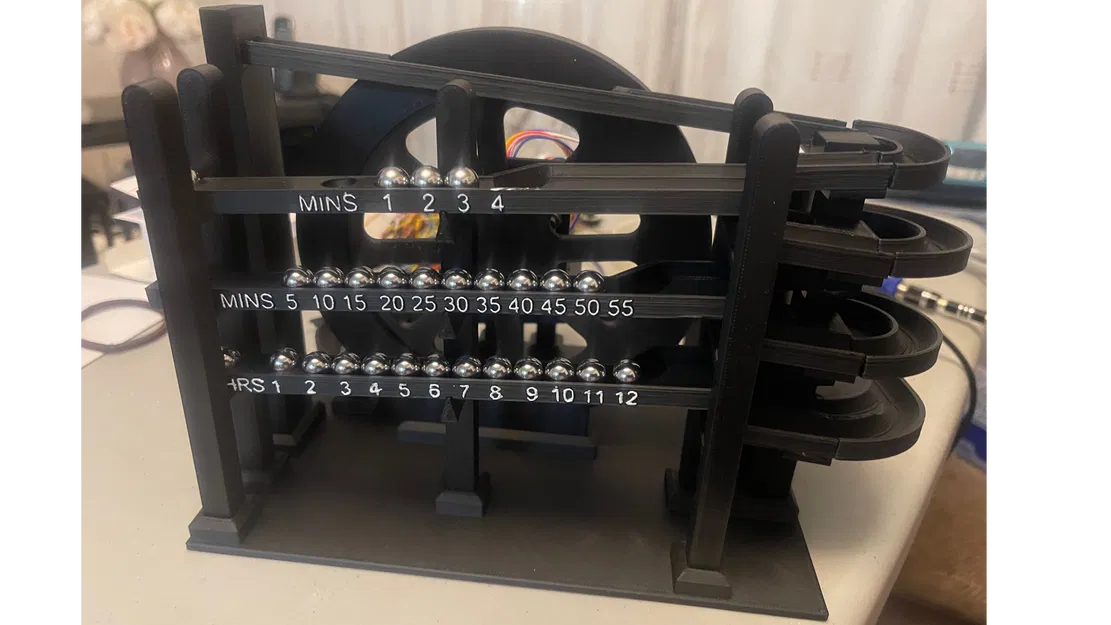

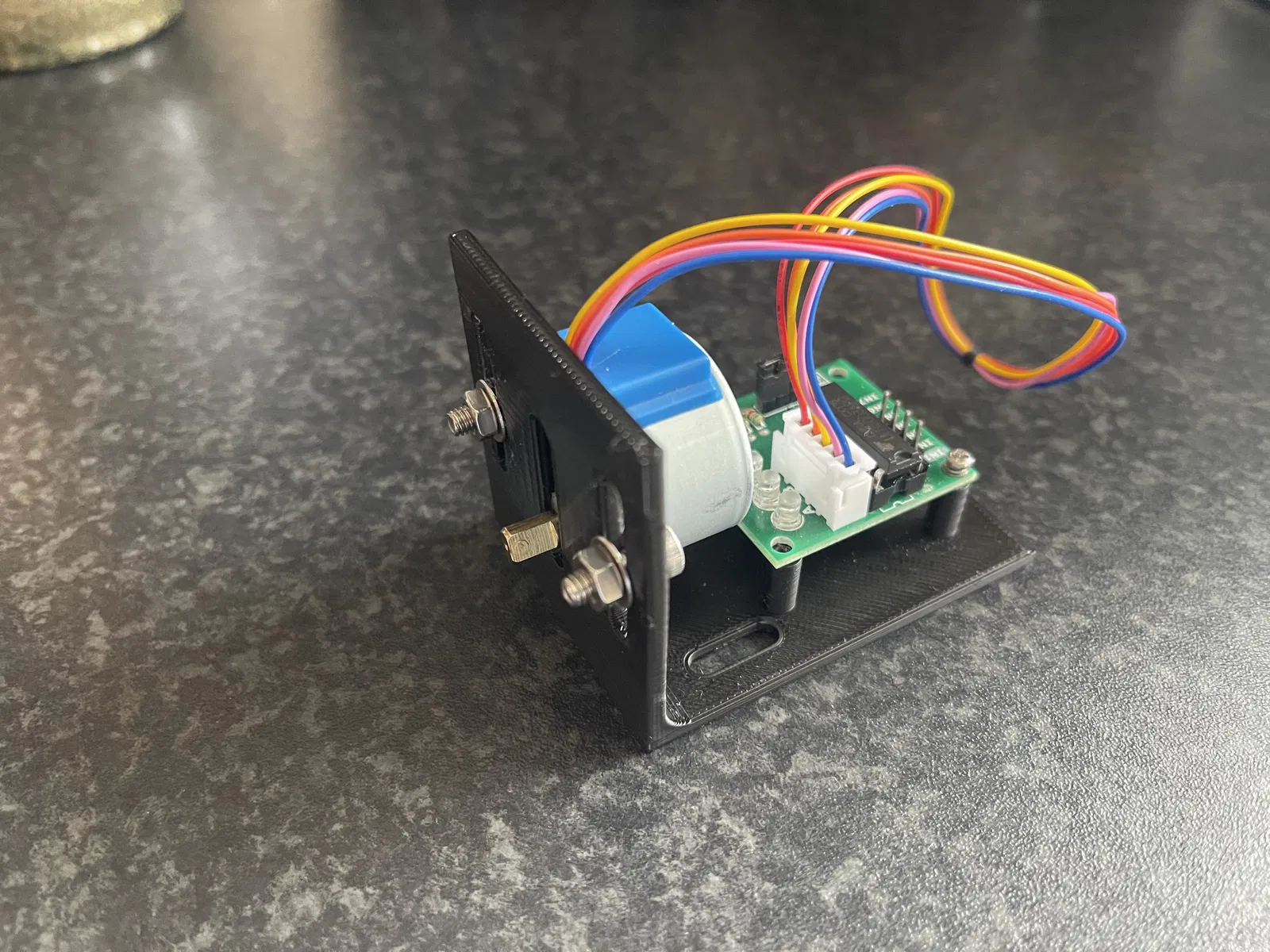

Dự án này được lấy cảm hứng từ những chiếc Ball Clock (đồng hồ bi) nổi tiếng những năm 1970. Sau khi tìm hiểu các thiết kế thời đó, phiên bản đầu tiên mình làm dùng bi thép 8mm nhưng lại không đủ nặng để vận hành trơn tru. Thế nên, bản thiết kế này đã được tối ưu để dùng bi thép 10mm và ưu tiên sự đơn giản cho các bạn tự lắp ráp. Mình in các lớp với độ cao 0.3mm để tiết kiệm thời gian mà vẫn đảm bảo tính thẩm mỹ. Riêng ba thanh hiển thị thời gian ở mặt trước thì mình in ở 0.2mm để các con số và chữ cái hiện lên sắc nét hơn. Cơ chế vận hành sử dụng vài linh kiện điện tử giá rẻ dễ tìm như động cơ bước và board điều khiển Arduino Nano. Đừng vội nản lòng, bạn hãy đọc file PDF đính kèm nhé. Nó cực kỳ dễ hiểu ngay cả với người mới bắt đầu và quan trọng nhất là KHÔNG CẦN HÀN MẠCH. Đây là dự án thiết kế kết hợp linh kiện điện tử đầu tay của mình, và thực sự khâu điện đóm lại đơn giản hơn mình tưởng rất nhiều (tất nhiên là trừ phần lên kế hoạch và lắp ráp cơ khí). Mọi thông tin cần thiết để hoàn thiện dự án đều đã có đủ trong file hướng dẫn. Mình cực kỳ thích dự án này và đang nghĩ xem sắp tới có thể làm thêm những món đồ có tính chuyển động nào khác không. Các bạn có ý tưởng gì không? Link file PDF hướng dẫn lắp ráp chi tiết.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
