Prusa Pro HT90 Cable Bracket - Kẹp dây cáp thay thế

Tác giả tlamp

Lượt thích
1
Lượt coi
60

File 2 525,7 KB

  • HT90_Cable_Bracket_1773446465.stlSTL · 401,5 KB
  • HT90_Cable_Bracket_1773446466.stepSTEP · 124,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#248086
Danh mục
Máy In 3D
Ngày đăng

Mô tả

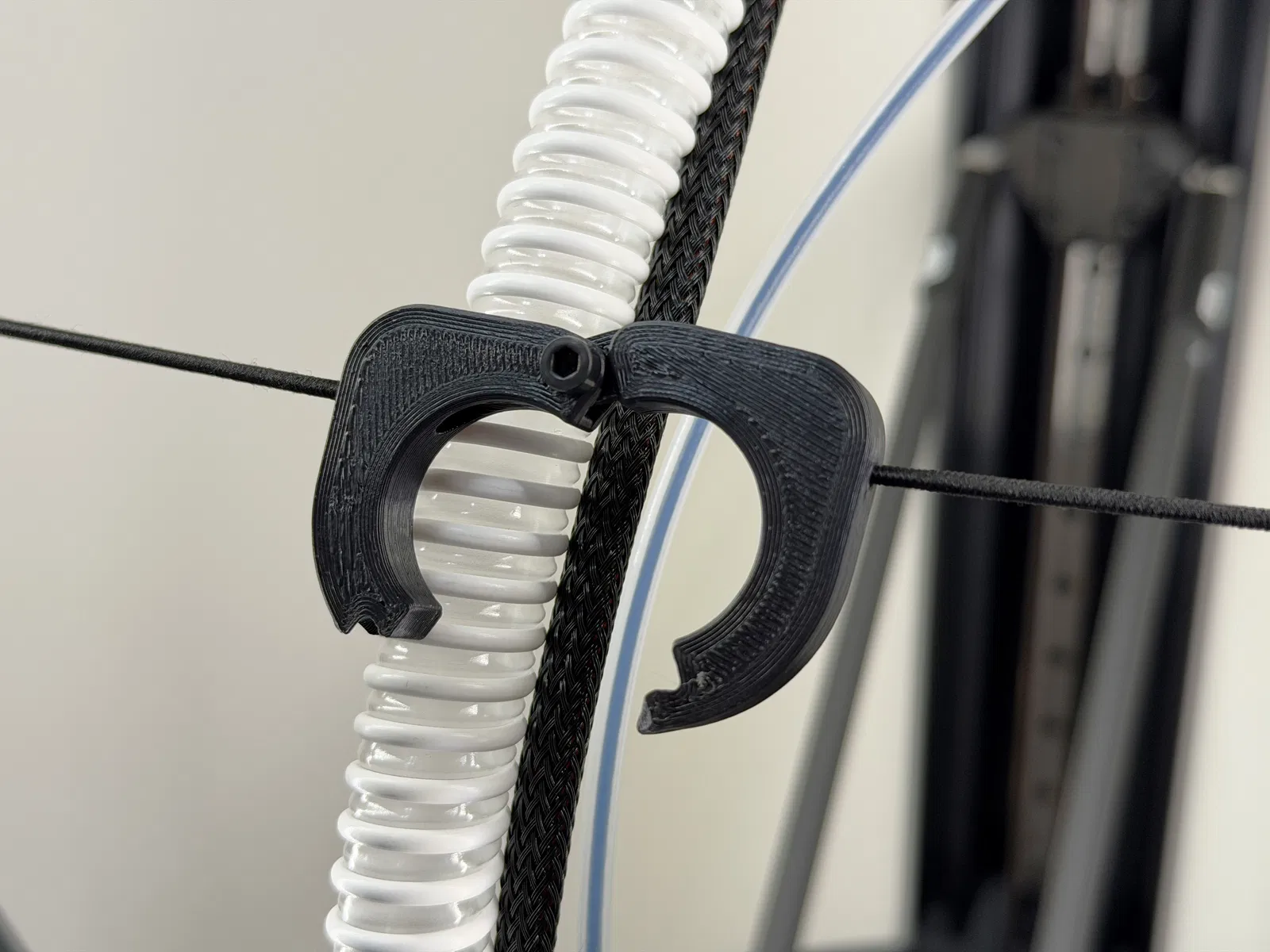

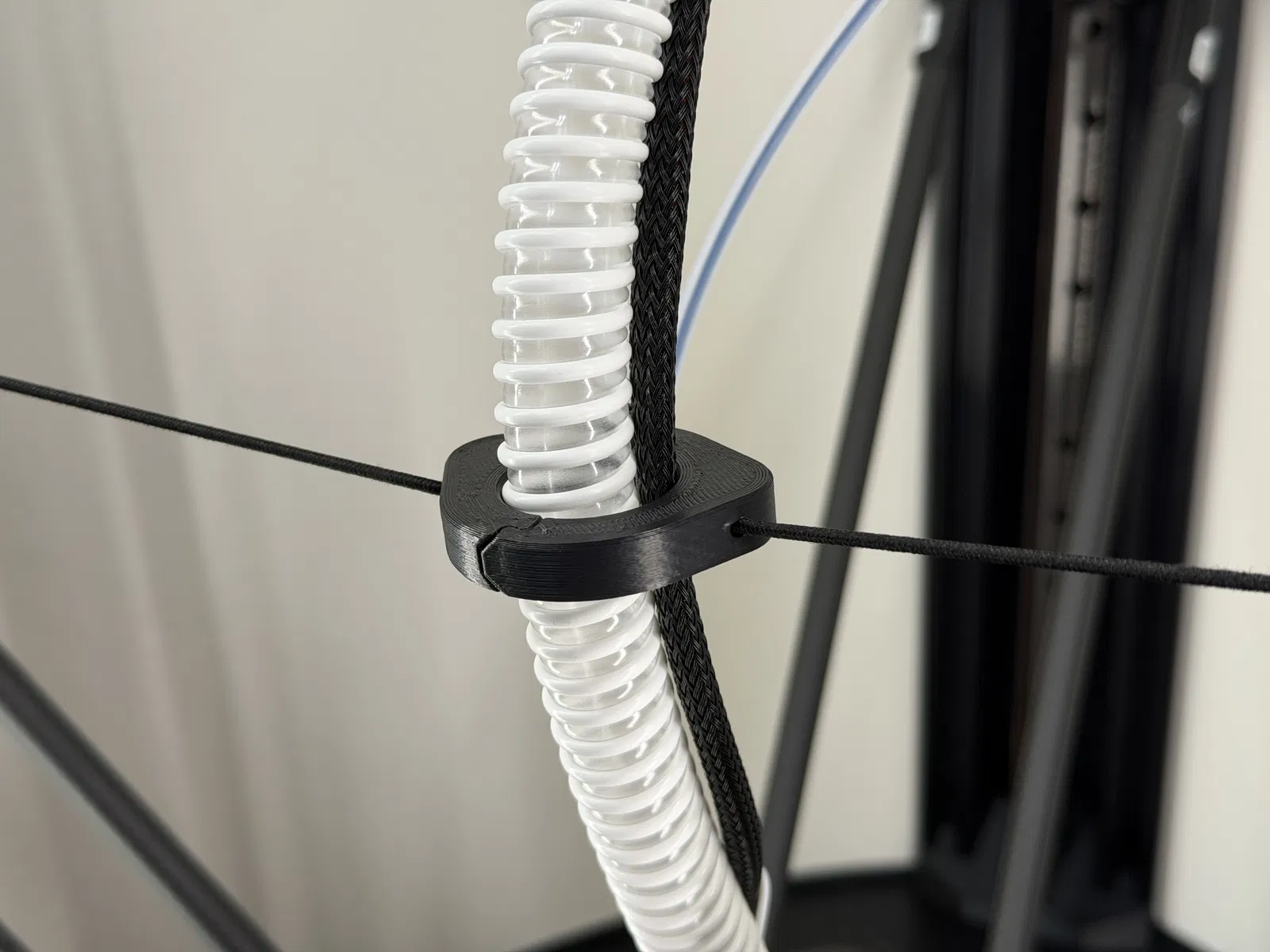

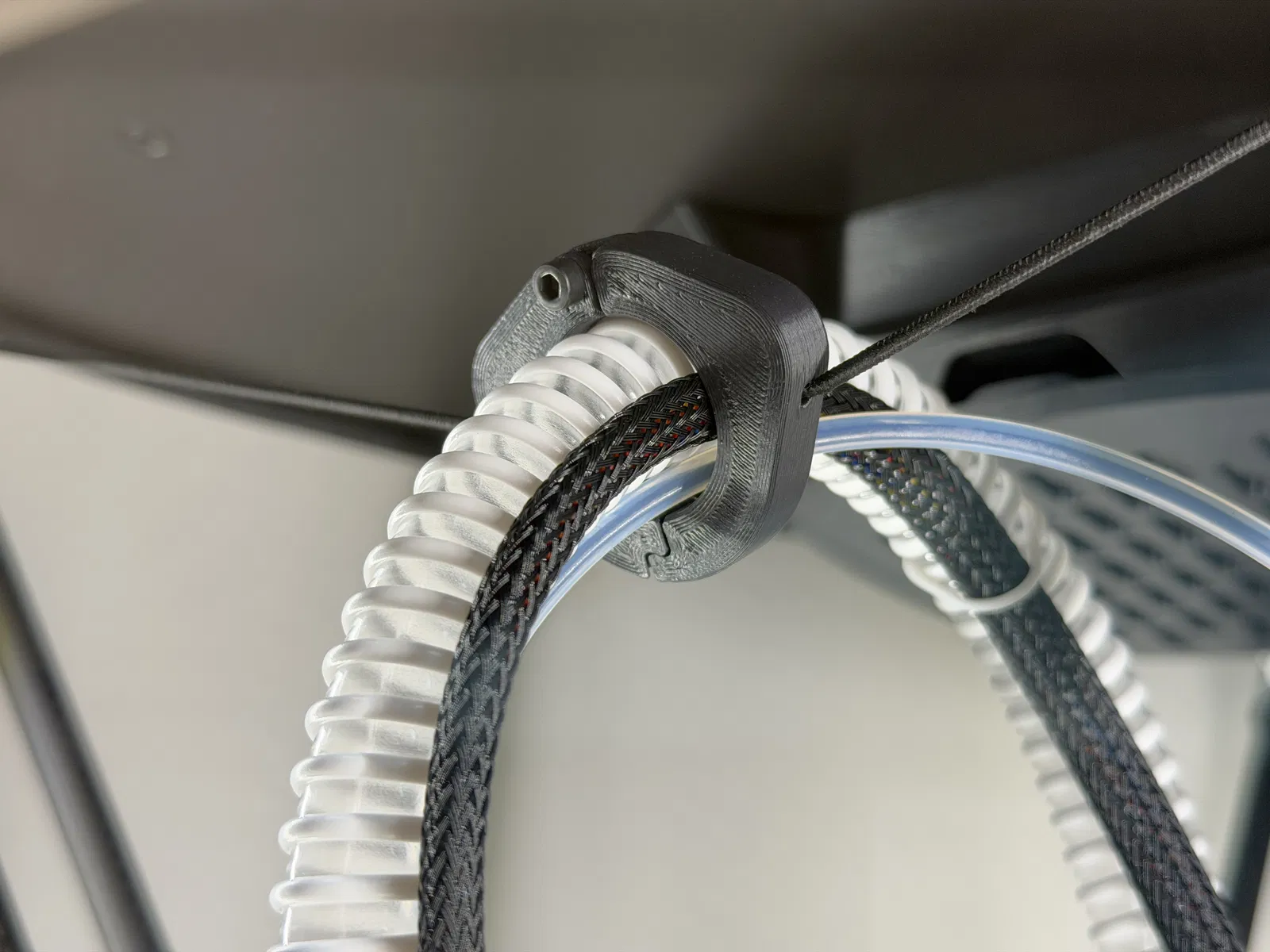

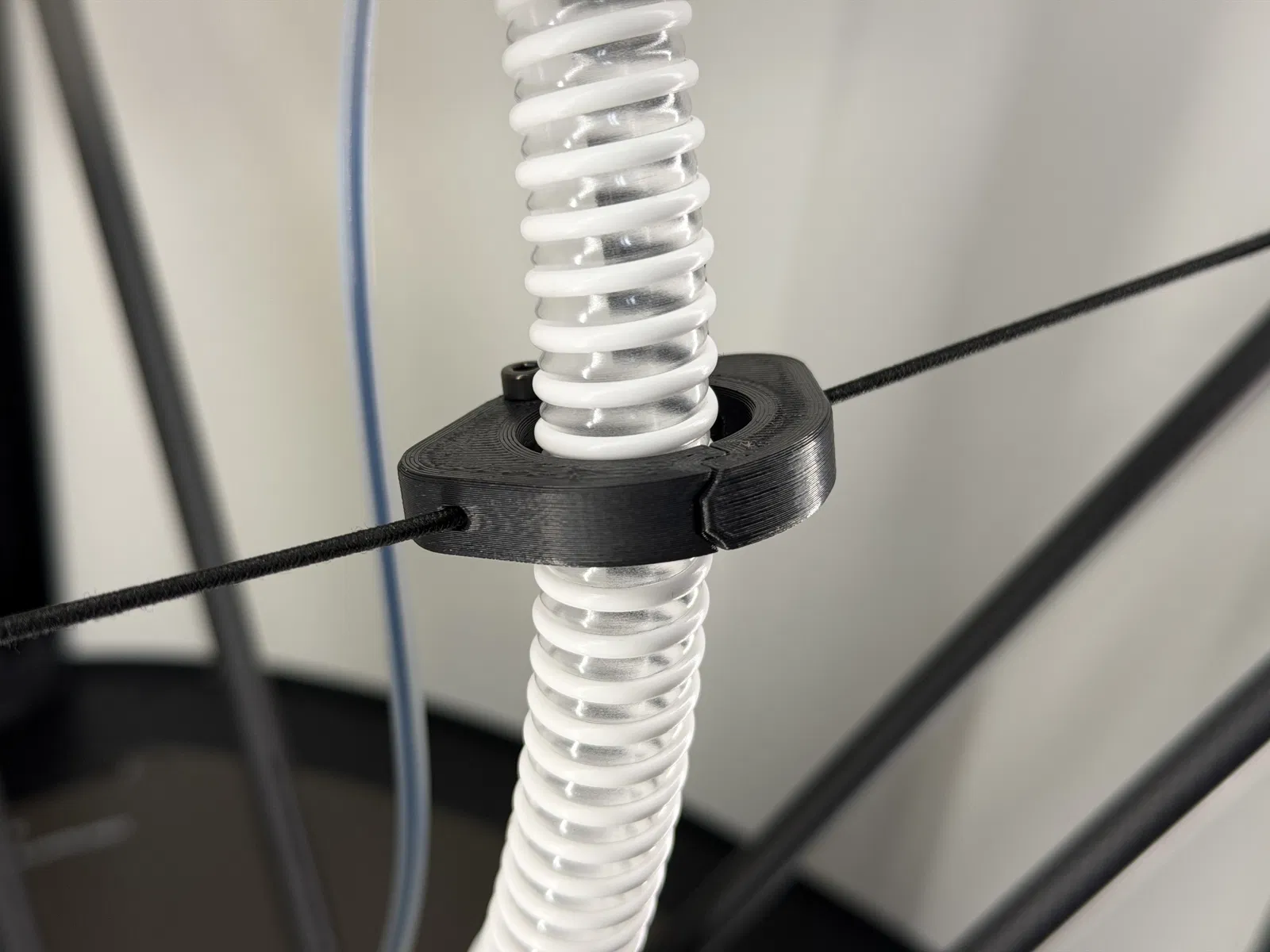

Cái kẹp dây cáp zin bị gãy nên mình đã thiết kế lại một bản sao sát với đồ gốc nhất có thể. Bạn vẫn tận dụng được con ốc và sợi dây thun cũ, tuy nhiên lúc tháo dây ra hơi cực một chút. Mẹo nhỏ là hãy gắn dây thun vào trước khi siết ốc để đỡ phải lo chuyện bị chùng dây. Nếu cần tùy chỉnh gì thêm, mình có để sẵn file STEP và link Onshape cho mọi người tự sửa nhé.

Thiết lập in khuyến nghị:

  • Sử dụng nhựa chịu nhiệt (ABS/ASA/v.v.)
  • 5 lớp tường (walls)
  • 5 lớp đáy và nắp (top and bottom layers)
  • Infill dạng Gyroid 20%
  • Tắt tính năng single perimeter ở bề mặt đáy và nắp
  • Dùng support kiểu Organic từ bàn in (buildplate), chỉ dùng cho các phần cần thiết (nên dùng tính năng support painting smart fill)
  • Khoảng cách Z support phía trên là 0.15 mm (để 0.2 mm có thể làm sai lệch dung sai ở khu vực lỗ ốc)

Link Onshape:

https://cad.onshape.com/documents/41f78c219c14ae4f9c78bb4d/w/fb93cfca30da181d36f1069f/e/714977f7f30be554fc74d987?renderMode=0&uiState=69b333e85158621d66cbea2a
