Toy Camera - Bản cải tiến (Remix)

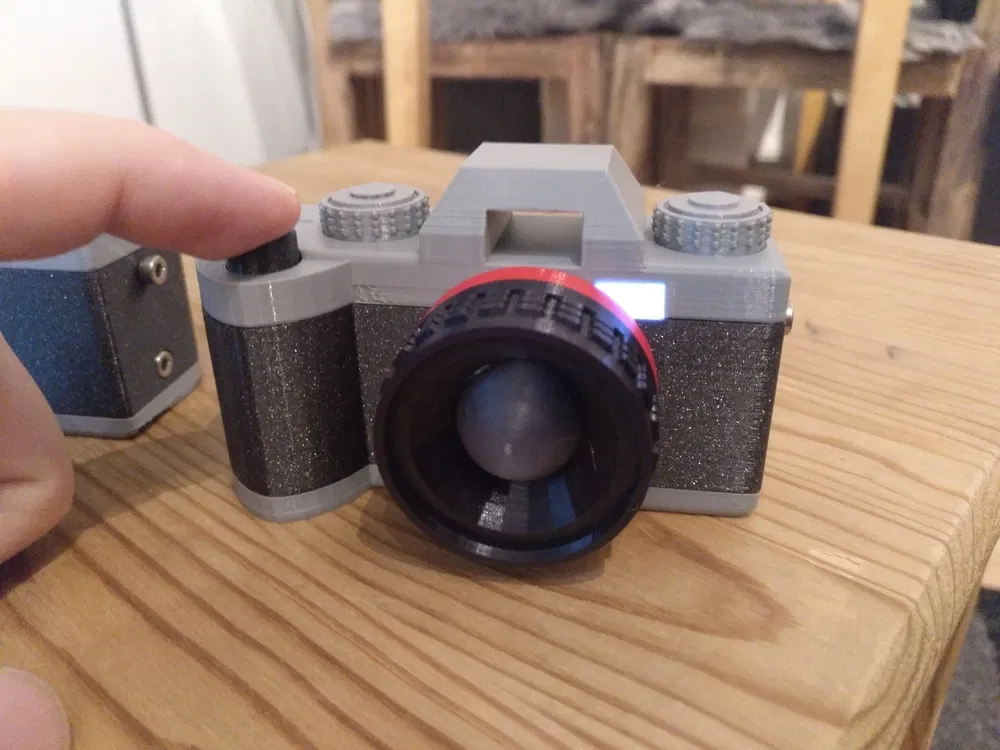

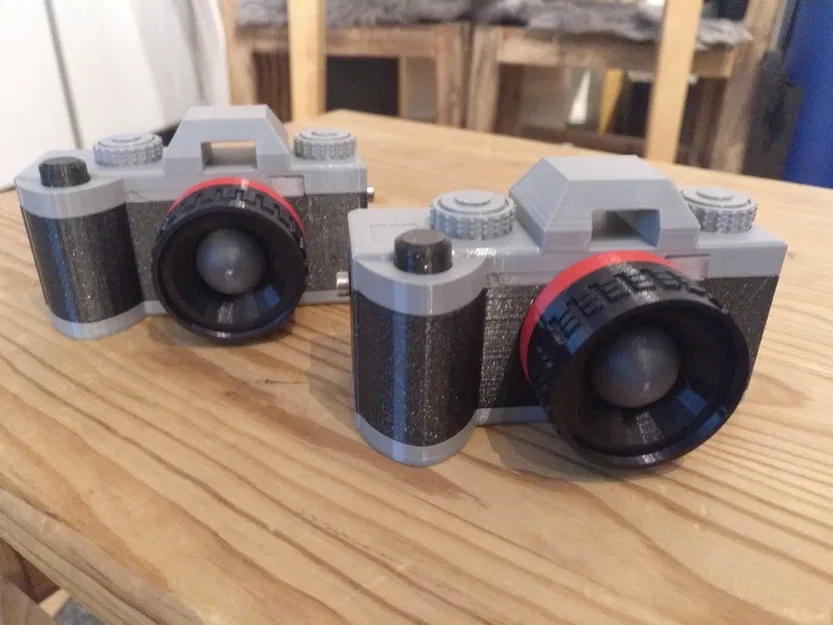

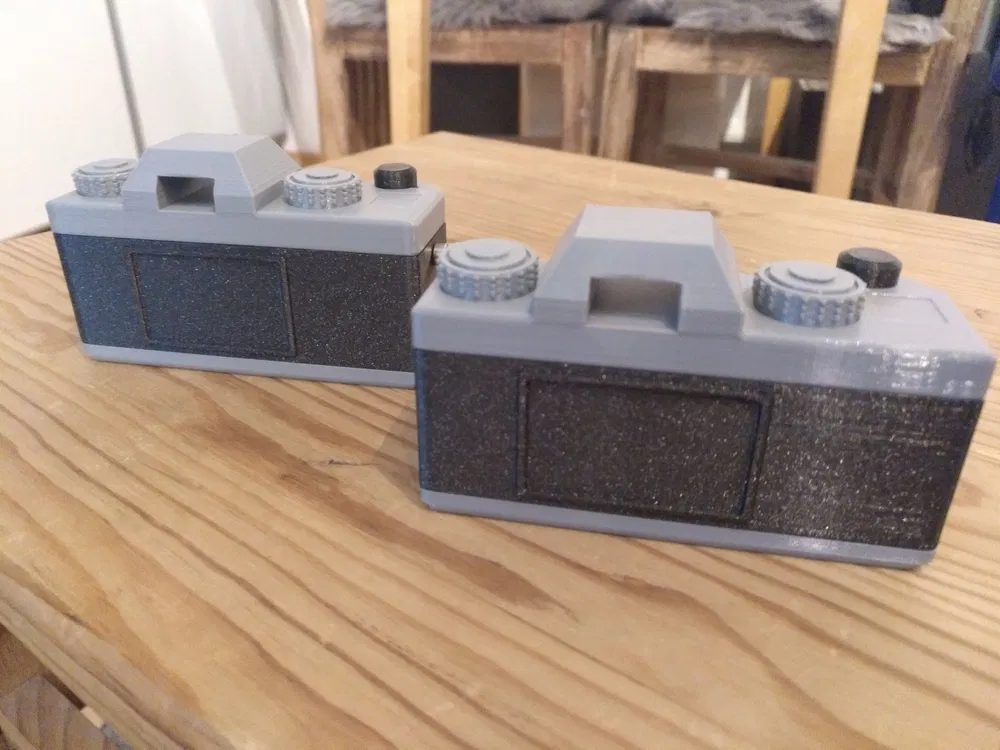

Mình thấy mẫu "DSLR Camera Ornament" của bạn JayPierstorff (https://www.thingiverse.com/thing:5156802) nên nghĩ bụng làm thành một chiếc máy ảnh đồ chơi thì tuyệt lắm. Thế là mình chỉnh sửa lại các chi tiết và thêm phần khay đựng pin CR2025 của bạn shusy (https://www.thingiverse.com/thing:2716916) vào phần đáy. Mình cũng làm các núm xoay phía trên có thể quay được. Mình cắt một khe ngắm ở phần nắp và thêm một cái nút (có thể nhấn được nếu bạn lắp thêm một công tắc nhỏ). Ngoài ra, ở phần trên còn có một chỗ để gắn "lăng kính in 3D" mà mình in bằng nhựa trong suốt. Nó trông như đèn flash của máy ảnh vậy, bên trong còn lắp được đèn LED 5mm (màu trắng). Khi nhấn nút, lăng kính sẽ sáng lên :).

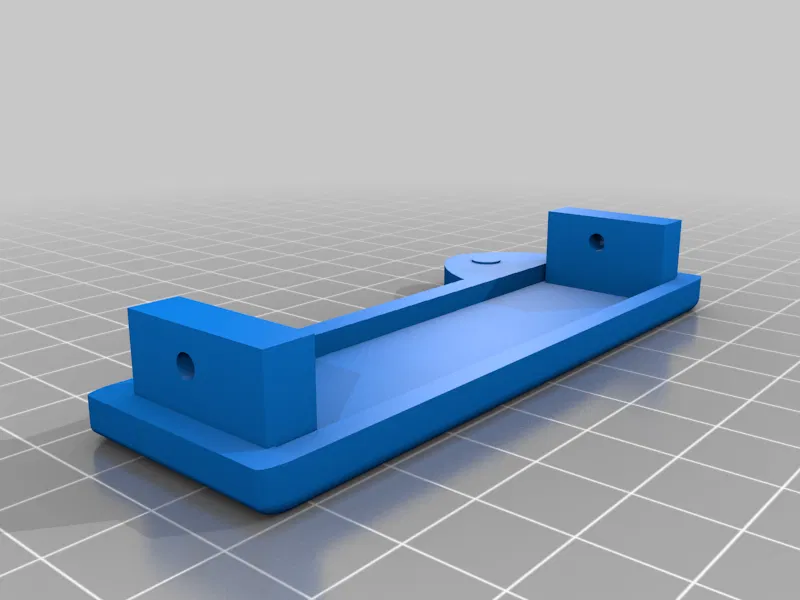

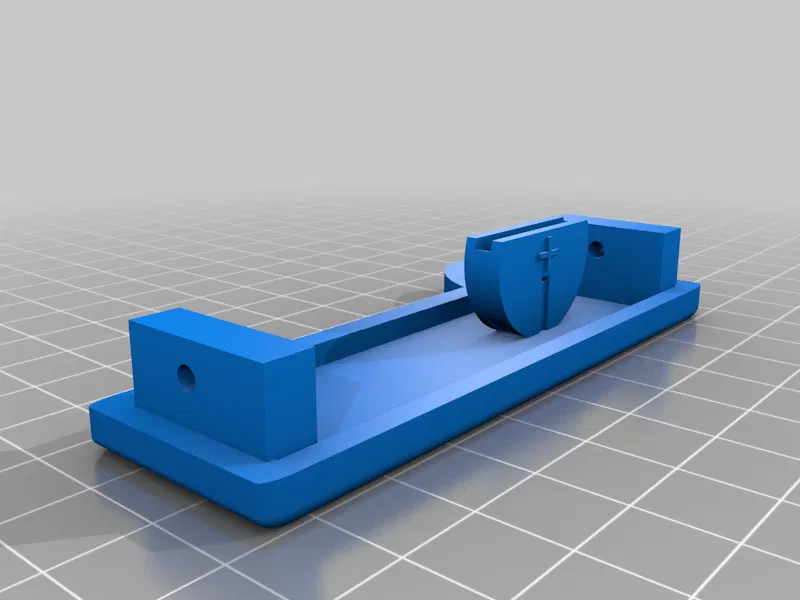

Ở phần đáy, mình thêm vài khối nhỏ để cố định vào thân máy. Các khối này có lỗ để bắt ốc, mình dùng ốc đầu trụ 3x6, vặn thẳng vào thành thân máy. Điểm xịn nhất của phần đáy là tích hợp luôn khay pin CR2025.

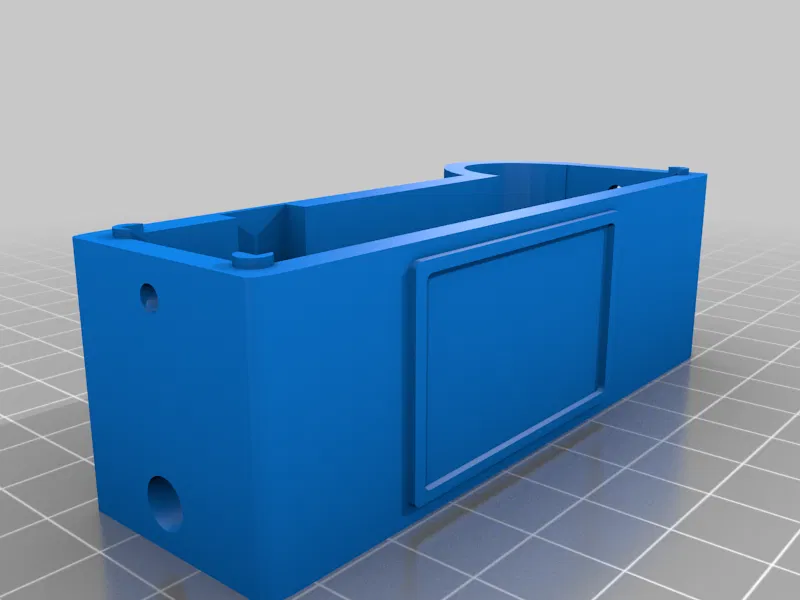

Phần thân máy được khoét lỗ để bắt vít và giữ lăng kính chắc chắn hơn. Mình cũng làm riêng phần kính ống kính để lắp vào lens, giúp nhìn chi tiết hơn.

Nguyên liệu:

• Các chi tiết đã in 3D
• 2x (hoặc 4x) ốc đầu trụ 3x6 (dài hơn chút cũng được nếu bạn có sẵn)
• KEO DÁN (rất quan trọng)

Hướng dẫn:

• In các chi tiết

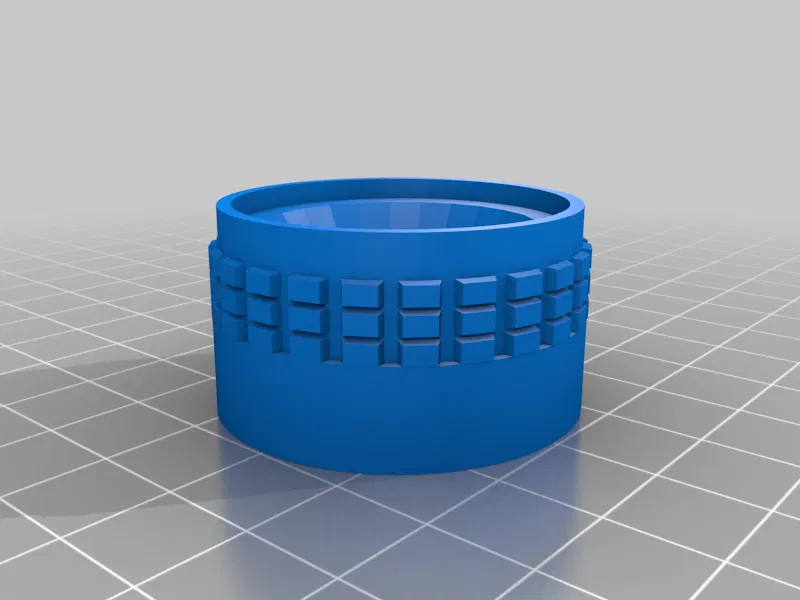

  • Nhớ đổi màu nhựa ở phần ống kính để trông đẹp hơn

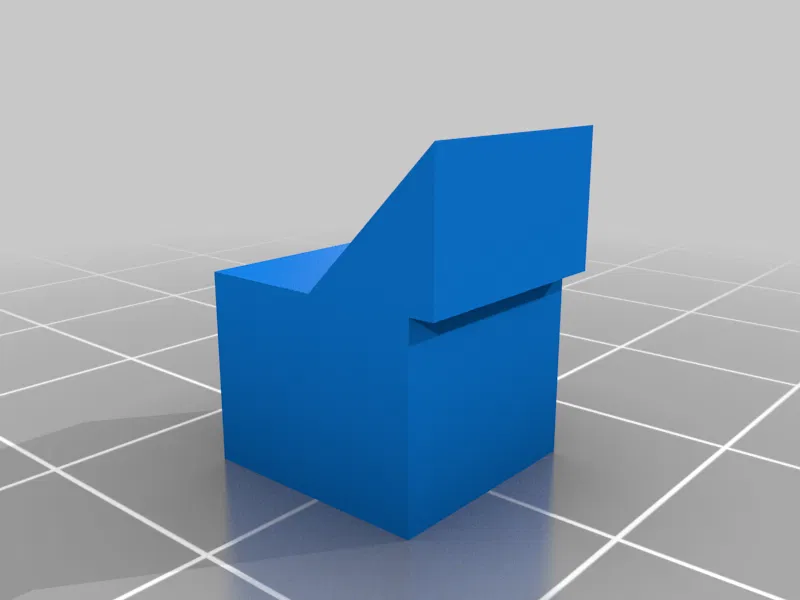

  • Lăng kính có thể in không cần support (chỉ cần xoay nghiêng một cạnh)

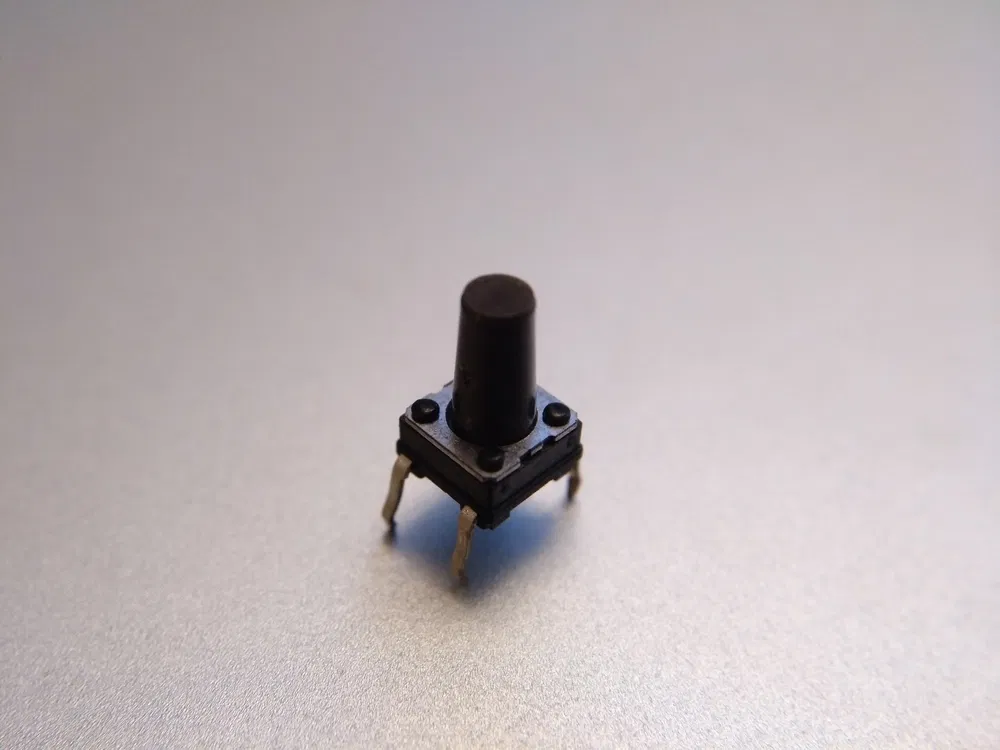

• Phần nắp trên có các khe cho chân công tắc (xem hình ảnh công tắc).
• Kiểm tra xem lăng kính, thân và nắp có khớp không, sau đó dán lăng kính vào thân và dán nắp vào thân.
  • Dán đáy công tắc vào nắp (chỗ lỗ núm xoay).
  • Nếu muốn đèn flash, bạn cần hàn dây vào công tắc. Nếu không, bạn có thể dùng phần đáy không cần khay pin.

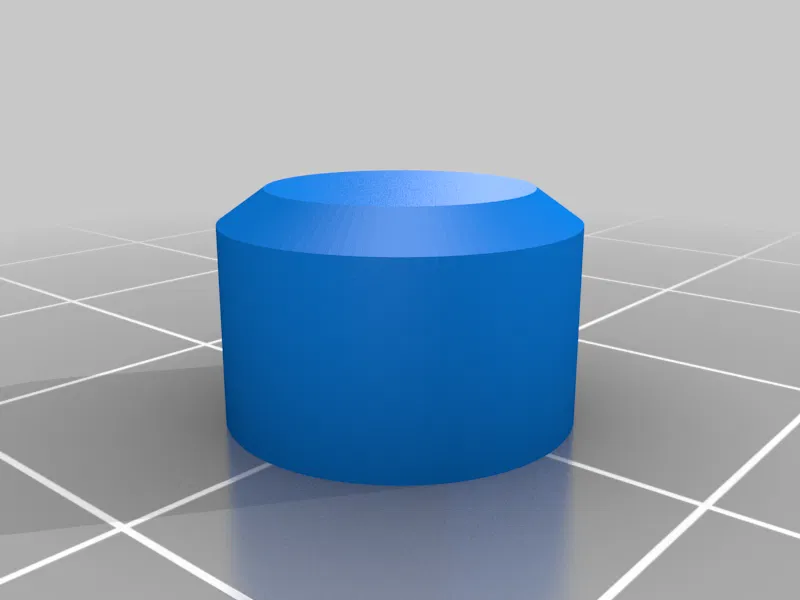

  • Cẩn thận dán nút nhấn lên trên công tắc, đừng dùng nhiều keo quá nhé.
• Dán thân máy và nắp lại với nhau.

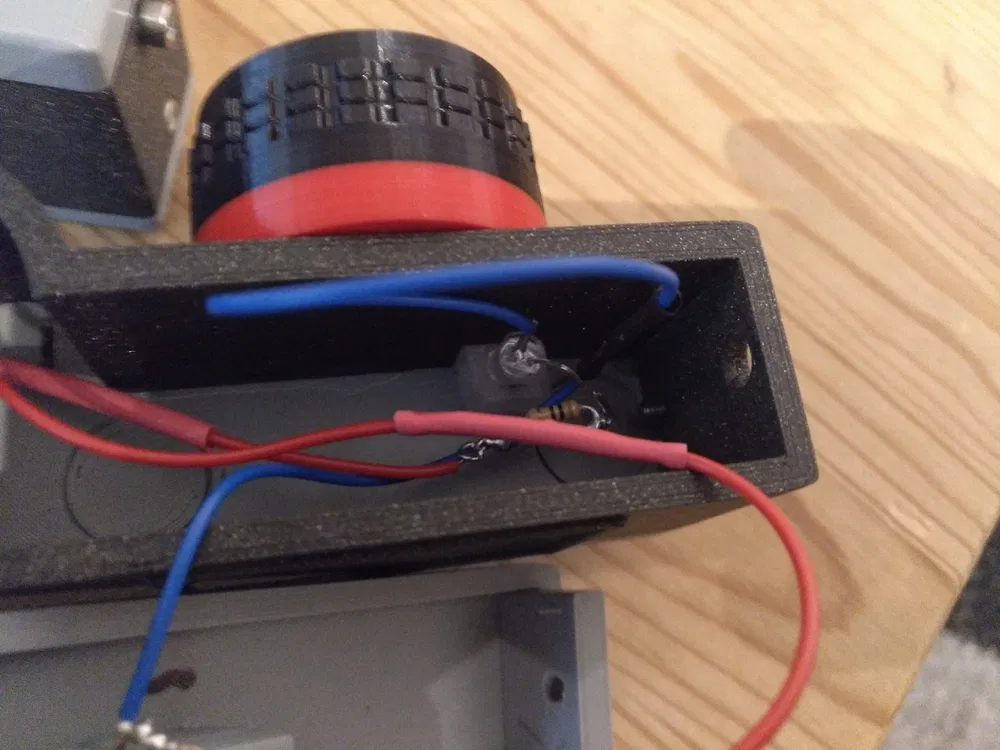

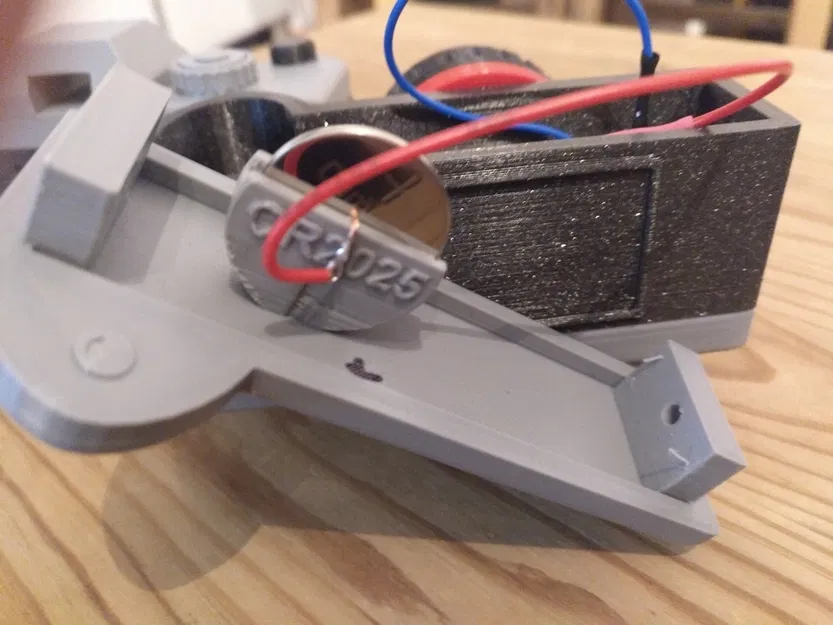

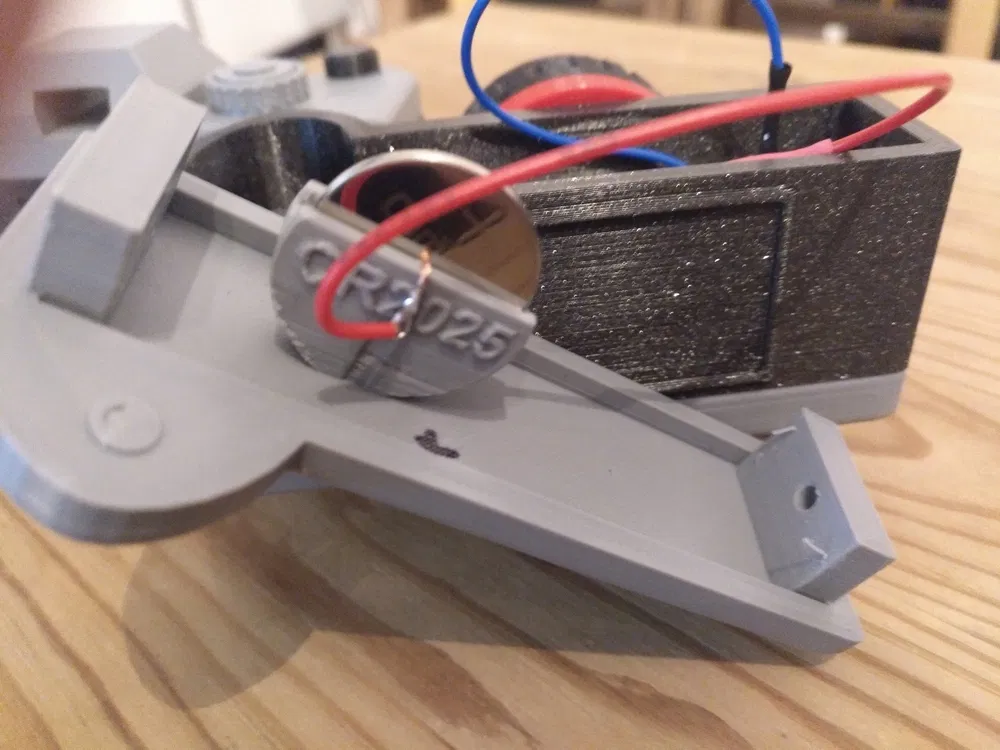

• Nếu muốn làm đèn, bạn luồn dây điện qua các lỗ nhỏ trên khay pin (xem ảnh minh họa).
  • Hàn LED với điện trở (mình dùng pin 3V CR2025 với điện trở khoảng 5-10 Ohm để hạn dòng) và kiểm tra xem độ sáng ổn không.

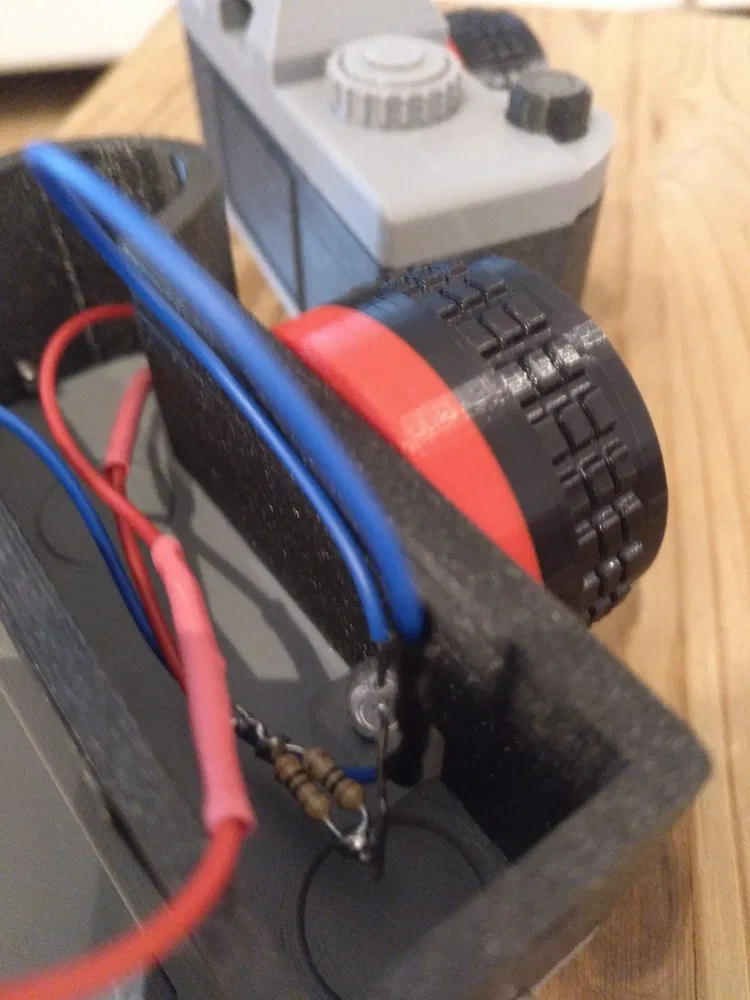

  • Hàn LED vào dây và điện trở trước, sau đó gắn vào lăng kính bằng một chút keo.
  • Kiểm tra xem mọi thứ hoạt động chưa.
• Lắp phần đáy vào thân máy, cẩn thận kẻo đứt dây.
• Vặn ốc 3x6 vào.
• Dán kính ống kính vào giữa lens.
• Kính ống kính thường sẽ vừa khít, nhưng nếu không thì cứ dùng keo nhé ;)
• Giờ thì chơi thôi :) CẢM ƠN "JayPierstorff" VÀ "shusy" VÌ NHỮNG CHI TIẾT TUYỆT VỜI NÀY!!!

Bạn có thể dùng file SCAD đi kèm nếu muốn chỉnh sửa gì thêm. Nó đã bao gồm file STL của các mẫu gốc, nên bạn cần tải các file gốc (camera và khay pin) về trước nhé!!
