Hộp đựng Snap-fit cho Raspberry Pi Camera Module v2

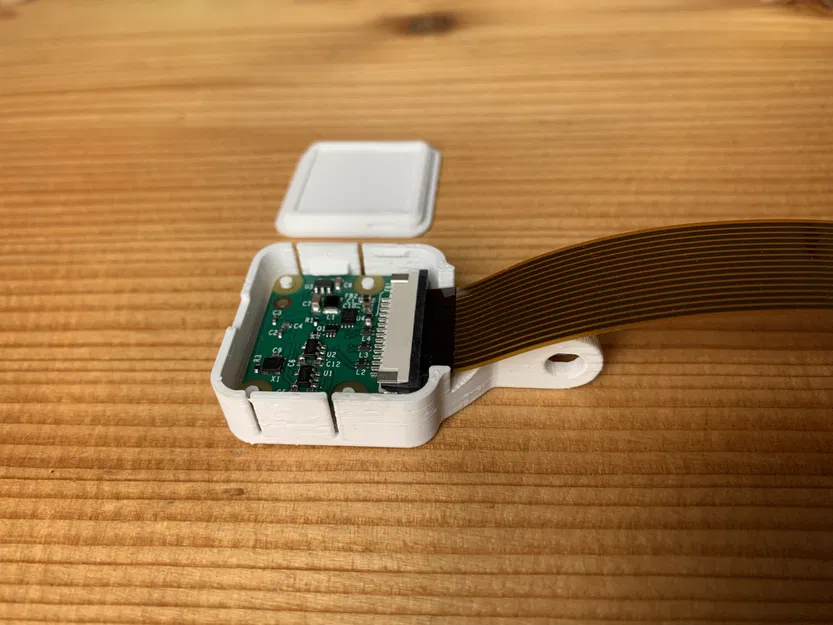

Đây là mẫu hộp đựng gọn nhẹ, dễ in mà mình thiết kế riêng cho Raspberry Pi Camera Module 2. Hộp có cơ chế khớp nối (snap fit) nên lắp vào rất nhanh và có thể tháo rời dễ dàng. Hộp còn tích hợp sẵn ngàm tương thích với phụ kiện GoPro. Bạn không cần phải dùng support khi in đâu nhé. Mình đã test in bằng nhựa PLA và PETG trên máy Prusa Mini+ và kết quả rất ổn, chỉ mất khoảng 40 phút để in xong thôi.

Hướng dẫn in

Bạn hãy dùng file *.3mf vì mình đã thiết lập sẵn các thông số cần thiết:

• Chiều cao lớp in (Layer height) ≤ 0.2 mm
• Bật tính năng “Detect thin walls” trong cài đặt
• Dùng kiểu in infill Gyroid
• Đặt mặt phẳng của thân và nắp hộp nằm úp xuống bàn in

Hướng dẫn lắp ráp

1. Kết nối module camera với cáp dẹt.

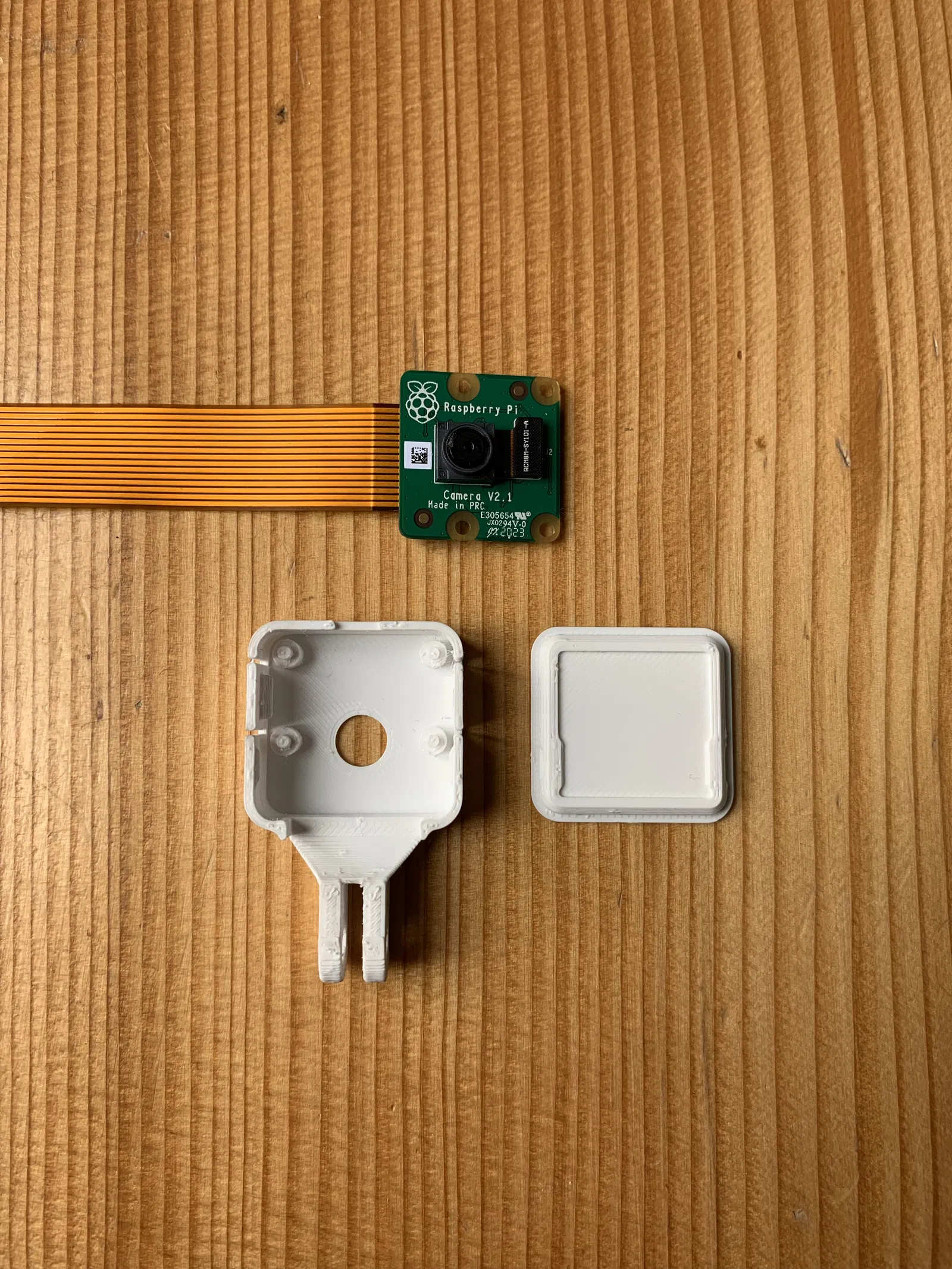

2. Đặt module camera vào trong vỏ hộp.
3. Ấn nhẹ module xuống cho đến khi nghe tiếng tách là đã khớp vào vị trí.
4. Đóng nắp hộp. Hãy chú ý đặt đúng chiều, với các rãnh hướng về phía ngàm gắn.

Hướng dẫn tháo rời

1. Dùng khía ở phía trên nắp để bẩy nhẹ nắp ra khỏi thân hộp.
2. Nhẹ nhàng đẩy hai chốt ra xa nhau rồi kéo camera lên bằng dây cáp. Lưu ý là đừng dùng lực quá mạnh kẻo làm hỏng cáp nhé.

Khả năng tương thích

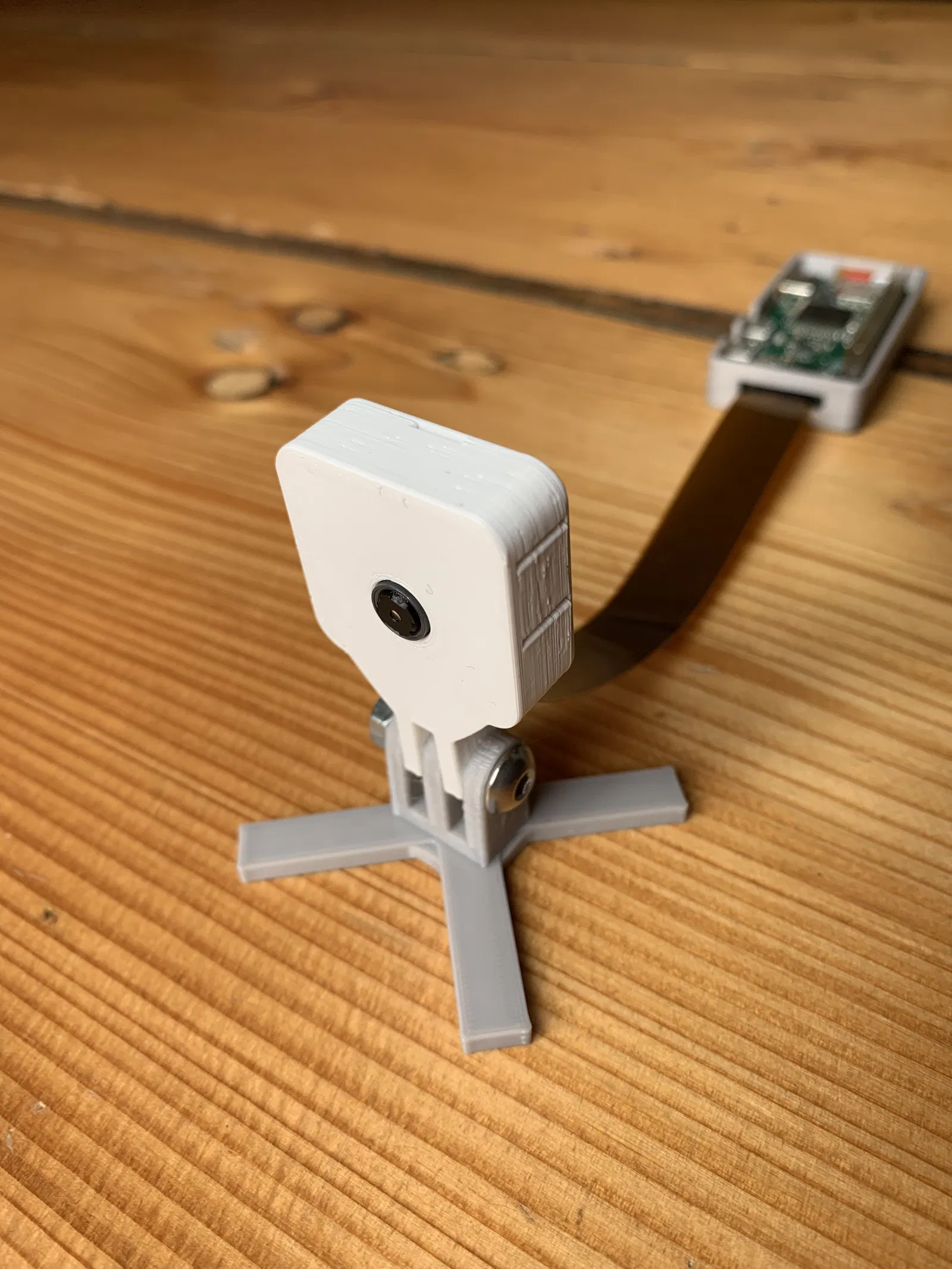

Bạn có thể dùng chung với các phụ kiện có ngàm GoPro hoặc tự thiết kế ngàm riêng (chỉ cần gắn thêm phần ngàm giống như tại đây là được).

Nếu in xong thấy ổn thì cho mình biết nhé, mình rất vui nếu bạn chia sẻ thành quả của mình.
