Nút đậy lỗ bàn đạp SimLab XP1 cho Sim Racing

Nhật ký thay đổi (Changelog):

• 25-04-2025
  • Đã thêm [XP1 Plug - Angled Print - Short Curved - Bolt in Lower Hole]
  • Lưu ý: cái này chưa được kiểm tra thực tế
  • Do vướng đầu bu-lông nên buộc phải có một lỗ lớn. Cách duy nhất để làm lỗ nhỏ lại là cho nút đậy nhô ra khỏi bề mặt bàn đạp.
• 24-04-2025
  • Đã thêm [XP1 Plug - Angled Print - Tall Curved - Bolt in Lower Hole]
  • Sẽ sớm có phiên bản cho loại cong ngắn (short curved) với lỗ bu-lông ở dưới sớm thôi™
• 23-04-2025
  • Cập nhật các chi tiết để có phiên bản in nghiêng và điều chỉnh lại độ vừa khít.

Giới thiệu:

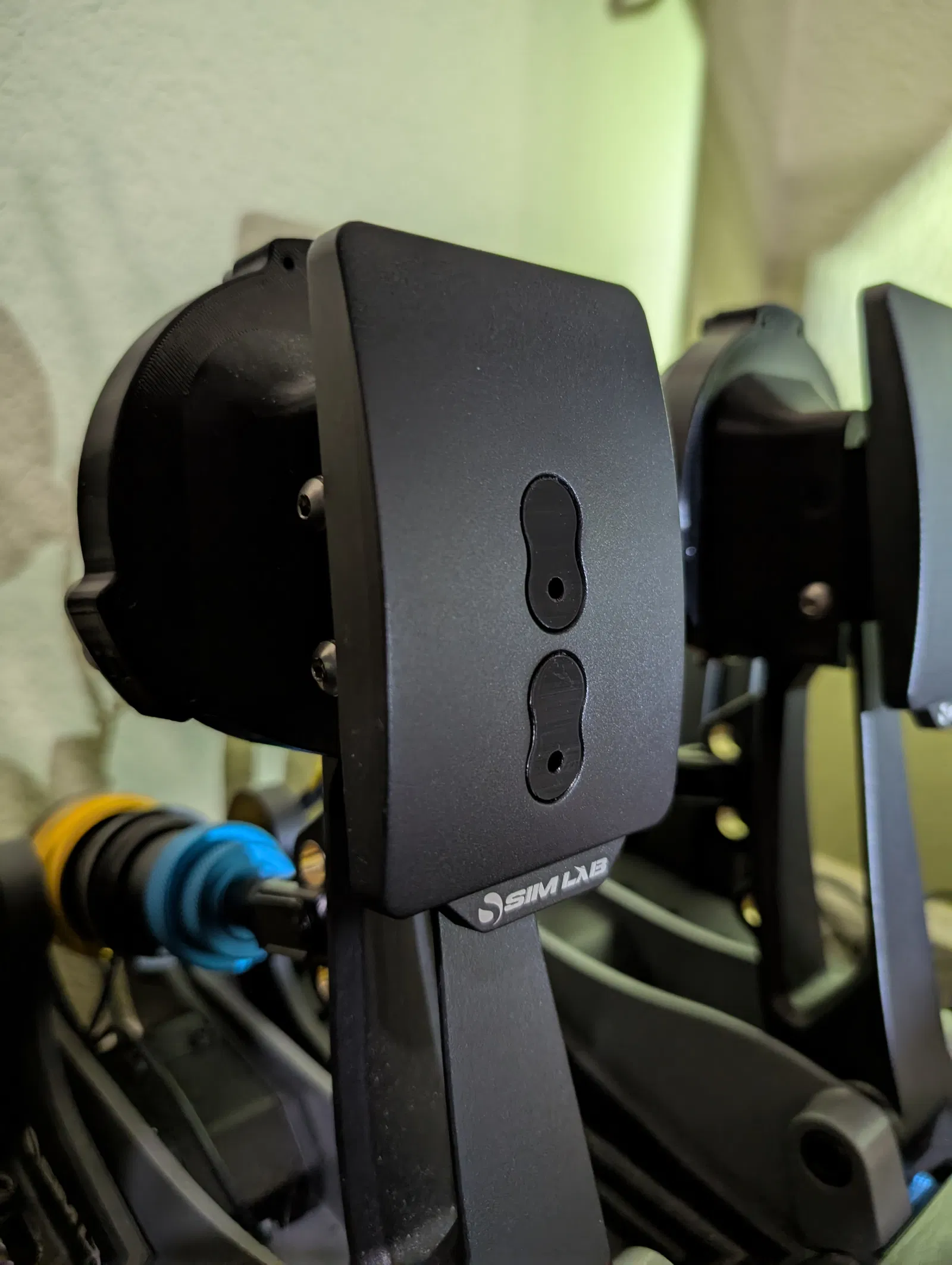

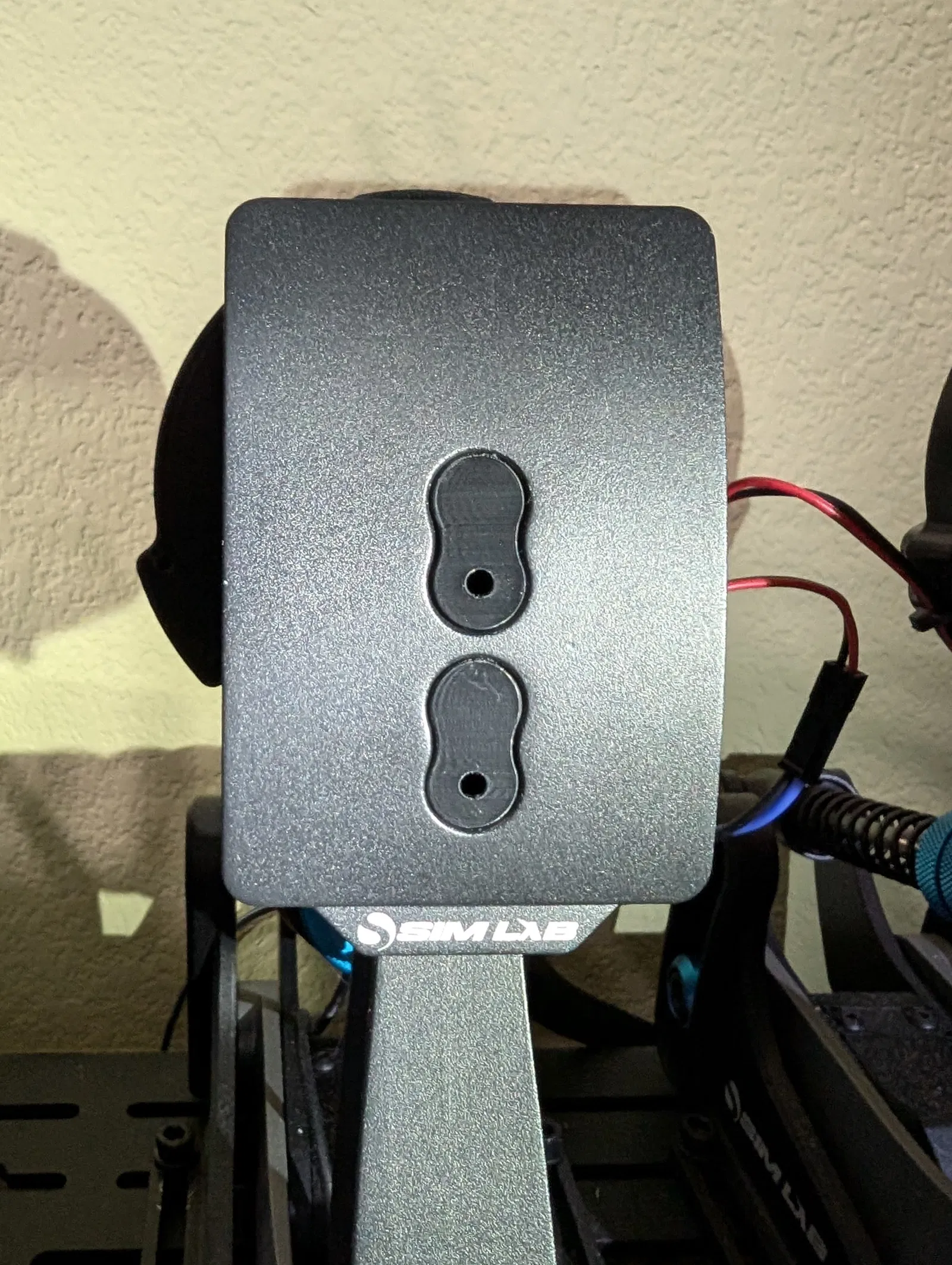

Vì đang rảnh rỗi nên mình quyết định tự thiết kế phiên bản nút đậy lỗ bàn đạp XP1 của riêng mình. Mục tiêu của mình là làm cho bề mặt phẳng nhất có thể (uốn cong bề mặt của nút ngắn), giảm thiểu khe hở, đồng thời giúp việc lắp đặt và tháo gỡ trở nên dễ dàng.

Lưu ý:

• Nếu bạn thấy nút đậy không vừa, hãy nới lỏng các bu-lông m6 đang giữ bàn đạp rồi căn chỉnh lại vào giữa lỗ. Vì nút đậy được thiết kế rất khít nên không có nhiều khoảng trống để xê dịch.
• Lỗ trên nút đậy được thiết kế để hỗ trợ việc tháo ra. Lỗ này nằm đối diện với bu-lông.

In ấn:

• In ở độ phân giải layer height 0.1mm.
• Các mẫu đã được xoay sẵn hướng in phù hợp.
• Nút đậy được thiết kế dựa trên độ co ngót của ABS (nhựa ABS thường co khoảng 0.6% theo trục XY). Nếu bạn in bằng vật liệu khác, có thể bạn sẽ cần giảm tỉ lệ trục XY xuống khoảng 0.5%.

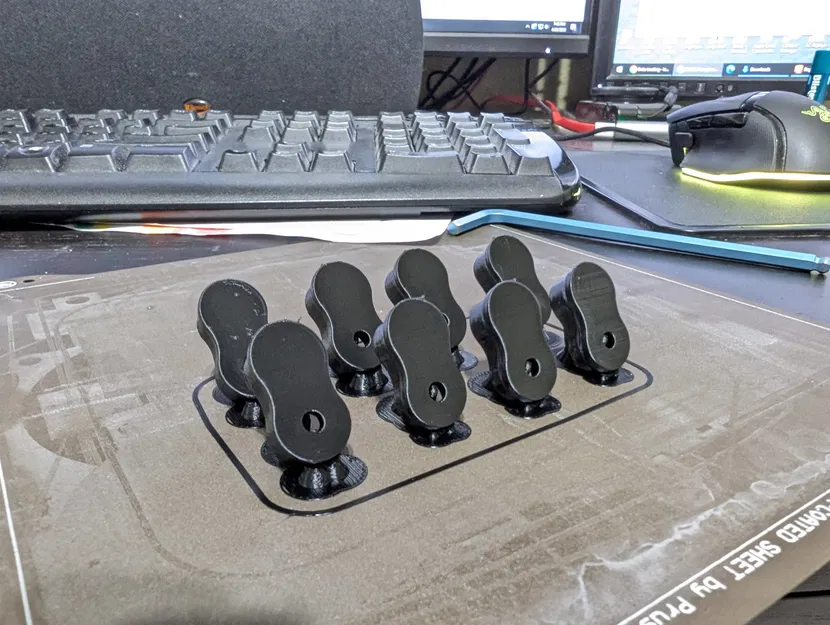

• Nút đậy in nghiêng (Angled Print Plugs)
  • Các chi tiết này có bề mặt cong để cố gắng ôm theo độ cong của bàn đạp.
  • Mình có đính kèm bộ nút đậy nghiêng khoảng 45 độ so với bàn in để giảm bớt các vệt răng cưa thường gặp ở các độ dốc thấp.
  • Các chi tiết này hơi khó in một chút vì diện tích tiếp xúc với bàn in không nhiều.
  • Nhớ dùng Support (hỗ trợ in)

• Nút đậy in phẳng (Flat Print Plugs)
  • Các file này in dễ hơn, nhưng bạn sẽ thấy đường vân in (layer lines) rõ hơn một chút. Tuy nhiên nó vẫn hoạt động rất tốt.
  • Không cần dùng support.
• Lưu ý về nút ngắn cho lỗ bu-lông bên dưới:
  • Đầu bu-lông ngăn cản việc làm cho mặt nút đậy phẳng hoàn toàn so với bề mặt bàn đạp.
