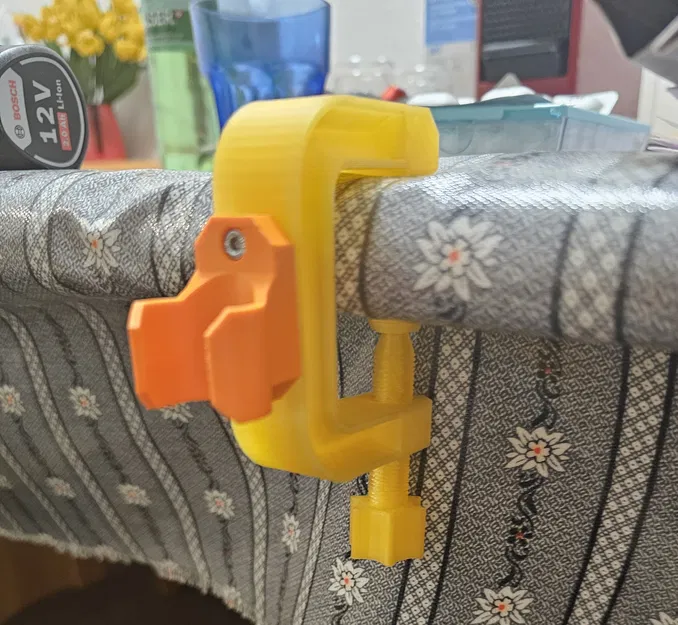

Đầu kẹp nạng kiểu vít (Ø20.3)

Mình thiết kế cái này để hỗ trợ một người quen đang phải dùng nạng. Đường kính của nạng là 20.3mm.

Mình không ưng các mẫu thiết kế sẵn có vì chúng quá lỏng lẻo, nên mẫu kẹp này mình sử dụng ren mịn M12x1. Điều này có nghĩa là bạn cần căn chỉnh máy in thật chuẩn để in được phần ren này.

Mình in phần kẹp và ốc vít bằng nhựa PLA, còn phần ngàm kẹp bằng ABS. Tuy nhiên, qua thời gian sử dụng lâu dài thì chắc chắn sẽ bị hao mòn, đó là lý do mình không tích hợp ngàm vào kẹp. Ngàm được gắn bằng hai con ốc M3x10 (Socket head), vặn trực tiếp vào nhựa. Cách này khá chắc chắn trừ khi bạn dùng để đu người lên đó.

Độ dày bàn để kẹp thiết bị này vào khoảng 25mm đến 40mm là vừa. Bạn có thể cần dán thêm miếng chống trượt nếu bàn không có sẵn bề mặt nhám.

Hy vọng thiết kế này sẽ giúp ích cho mọi người.

Lưu ý: Không cần support và các file STL đã được đặt theo hướng in khuyến nghị của mình (đặc biệt là phần ngàm, một số phần mềm slicer tự động đặt chúng nằm trên mặt phẳng lớn nhưng như vậy là sai hướng layer).
