Mô hình cơ chế bấm bút bi (Latch mechanism V3)

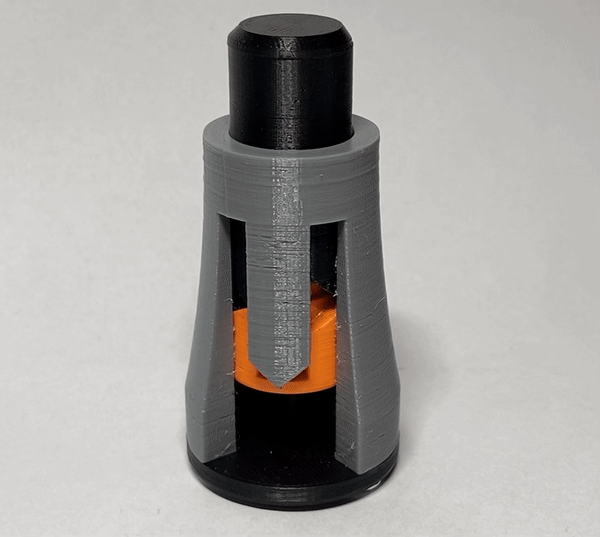

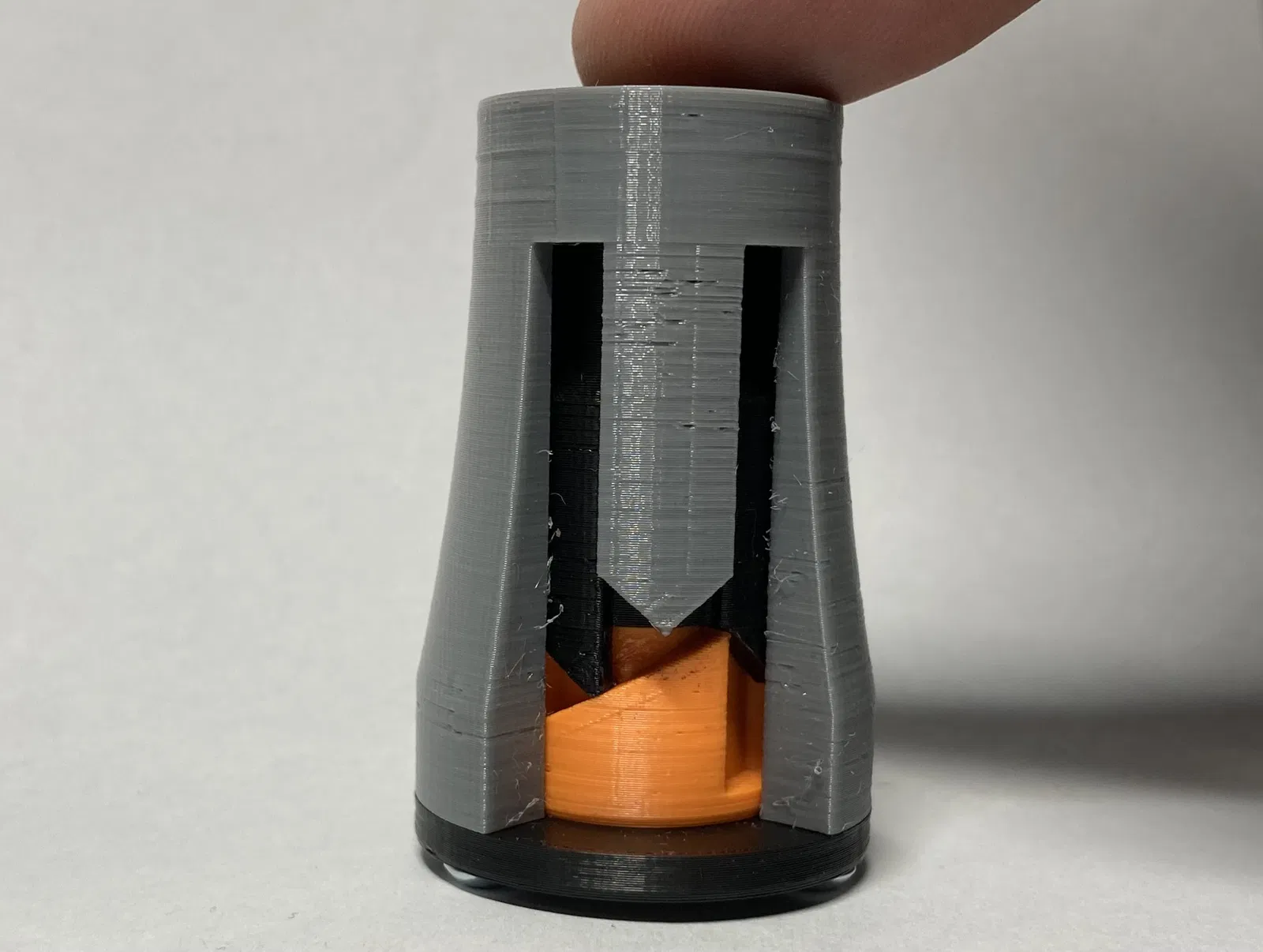

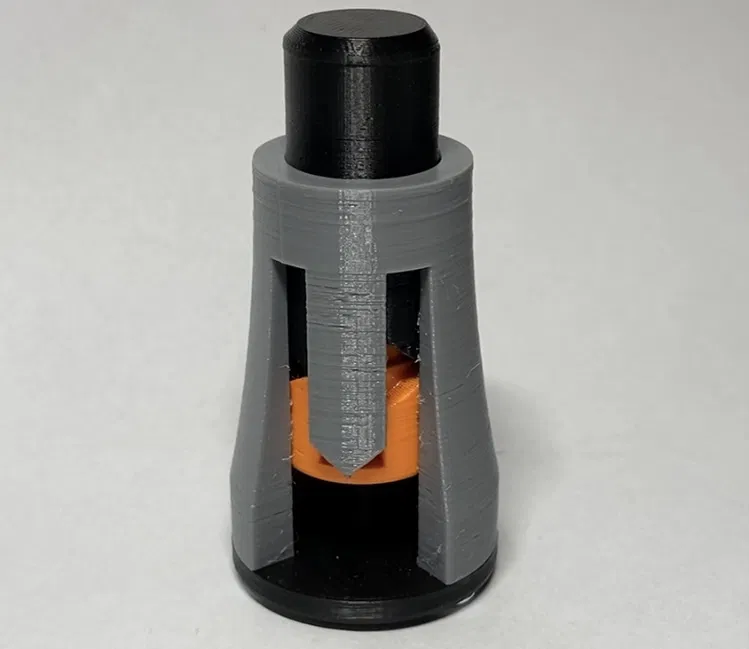

Đây là mô hình cơ chế bấm của bút bi mà mình đã thiết kế để tìm hiểu nguyên lý hoạt động của nó. Mình muốn hiểu rõ cách thức mà chỉ với cùng một thao tác nhấn, chúng ta lại có được hai kết quả hoàn toàn khác nhau: đẩy ngòi bút ra và thu ngòi bút vào.

Mô hình này cũng có thể dùng làm đồ chơi fidget, hoặc bạn có thể ứng dụng cơ chế lẫy này vào các dự án cá nhân của riêng mình.

Hậu xử lý:

• Bôi trơn các bề mặt vát trên chi tiết 'button' và 'cylinder' bằng mỡ bôi trơn. Ngoài ra, bạn có thể dùng giấy nhám để chà mịn. Việc này rất quan trọng để đảm bảo cơ chế không bị kẹt.

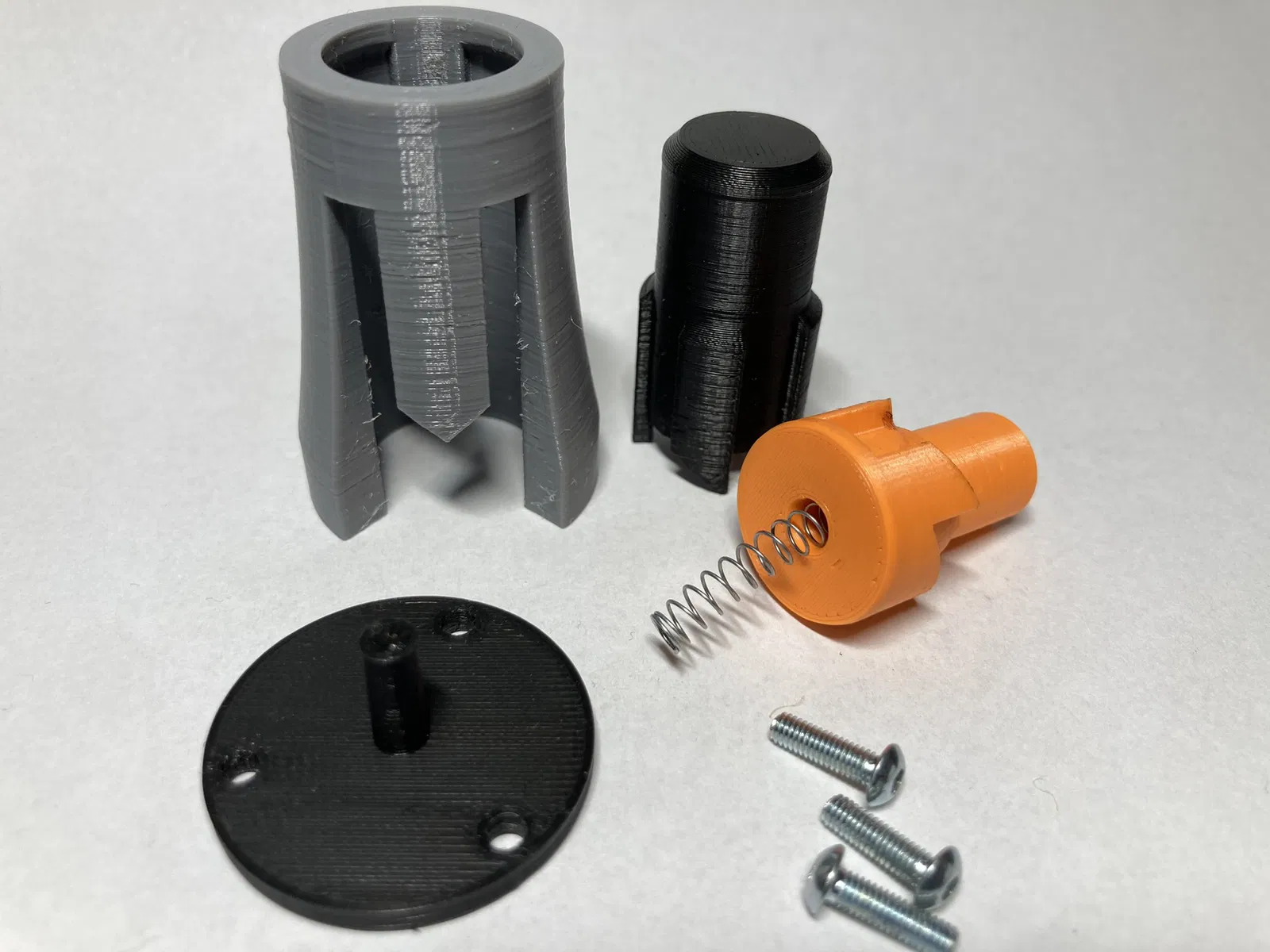

Linh kiện khác:

• Ốc vít M3 ................................. 3 cái
• Lò xo ⌀4-20 (tận dụng từ bút bi) ...... 1 cái

Thông số in:

• Nozzle: 0,4 mm
• Độ dày lớp in: 0,15 mm
• Perimeters (vỏ): 2
• Infill (lấp đầy): 20%
• Supports: Không cần
• Nhựa: PLA
