Tay cầm công thái học cho máy đan Sentro

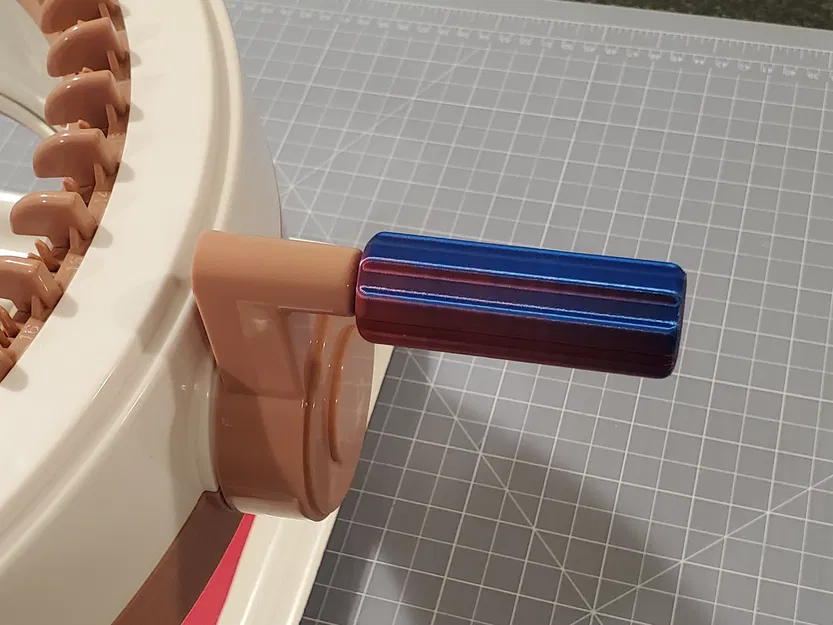

Thay thế tay quay dạng tròn trên máy đan Sentro bằng tay cầm công thái học thoải mái hơn. Thiết kế này giúp giảm mỏi tay khi sử dụng, hỗ trợ tốt cho cả máy Sentro 48 và 22 kim. Gồm hướng dẫn lắp đặt chi tiết với linh kiện ngoài để tăng độ bền.
Mô tả
Nghe nói là bàn tay người lớn hay bị mỏi khi dùng cái tay quay dạng tròn trên máy đan Sentro; những tay cầm này sẽ giúp bạn thấy thoải mái hơn nhiều so với tay quay gốc. Thiết kế ban đầu của mình in hoàn toàn bằng PLA, nhưng tụi mình thấy phần trục dễ bị gãy--nên dùng nhựa PETG thì sẽ bền hơn. Mình đã tải sẵn các bản in cho Sentro48 và Sentro22 để bạn tiện sử dụng (lưu ý "trục" tay cầm có độ dài khác nhau giữa hai loại máy).

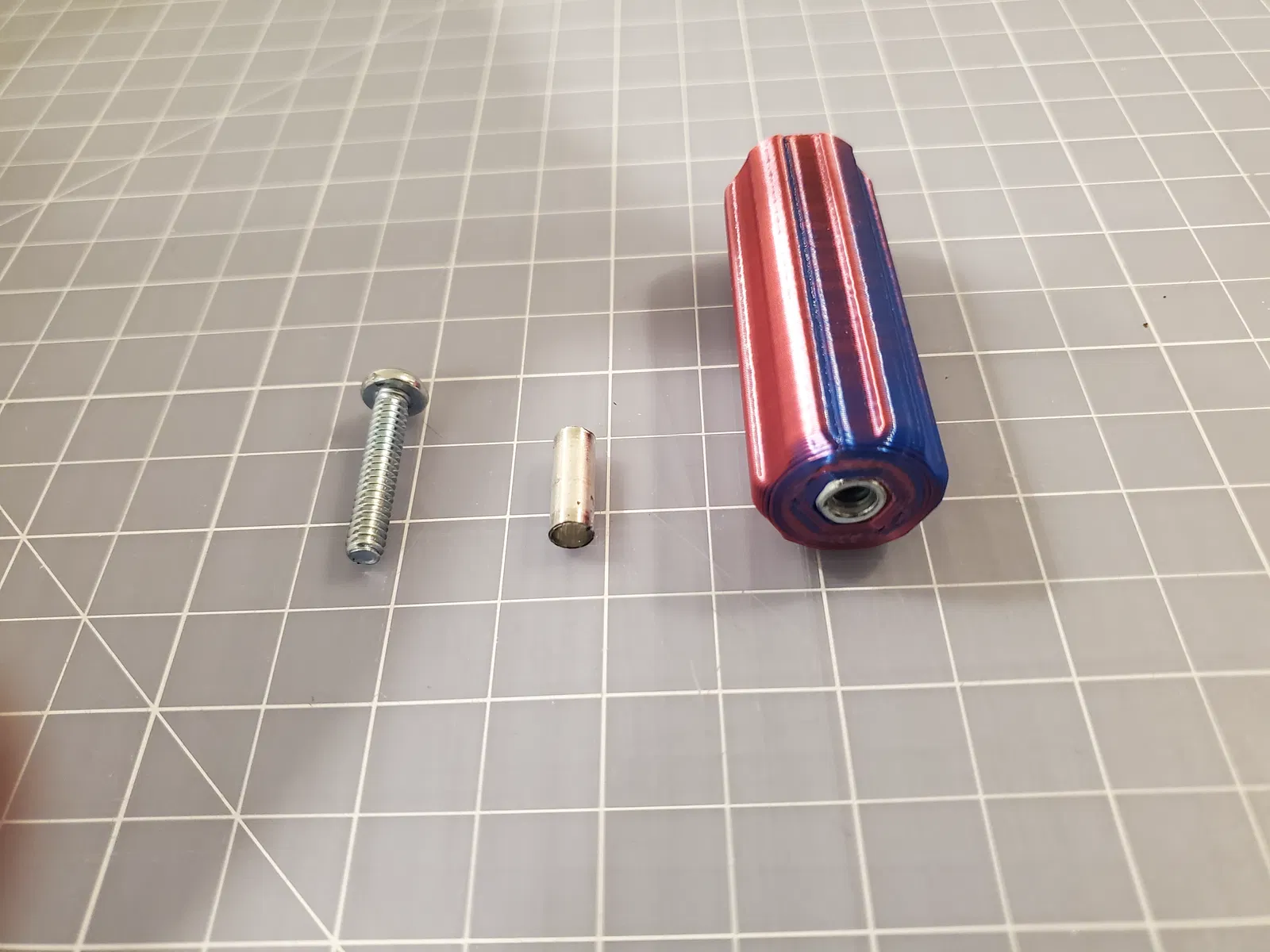

SewHandle2 là mẫu thiết kế bền bỉ hơn, nhưng cần mua thêm vài linh kiện giá khoảng $5 tại các cửa hàng đồ kim khí:

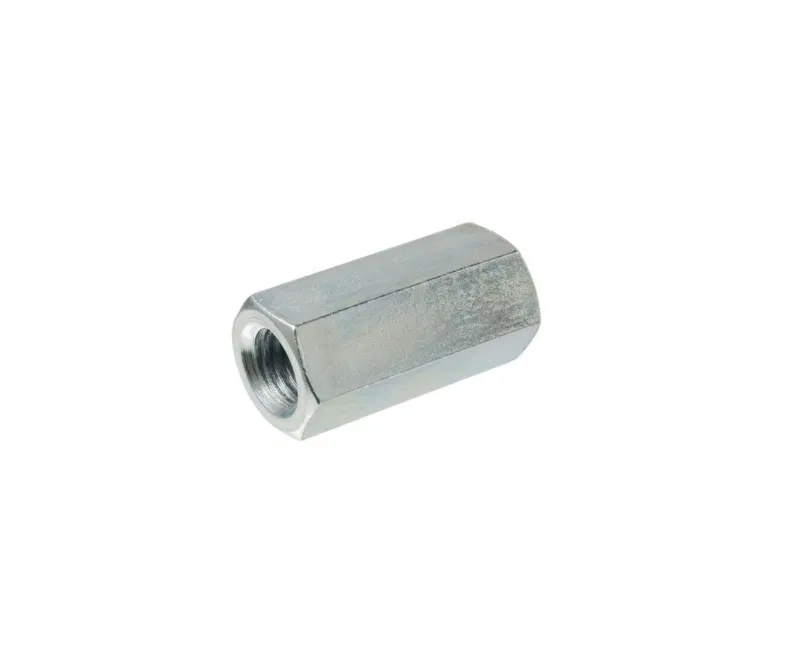

- Đai ốc nối trục (Rod Coupling Nuts) loại #10-24
- Vít máy đầu tròn #10-24 x 1-1/4 inch
- Ống nhôm tròn 7/32" x 12" (mã K&S #8105)

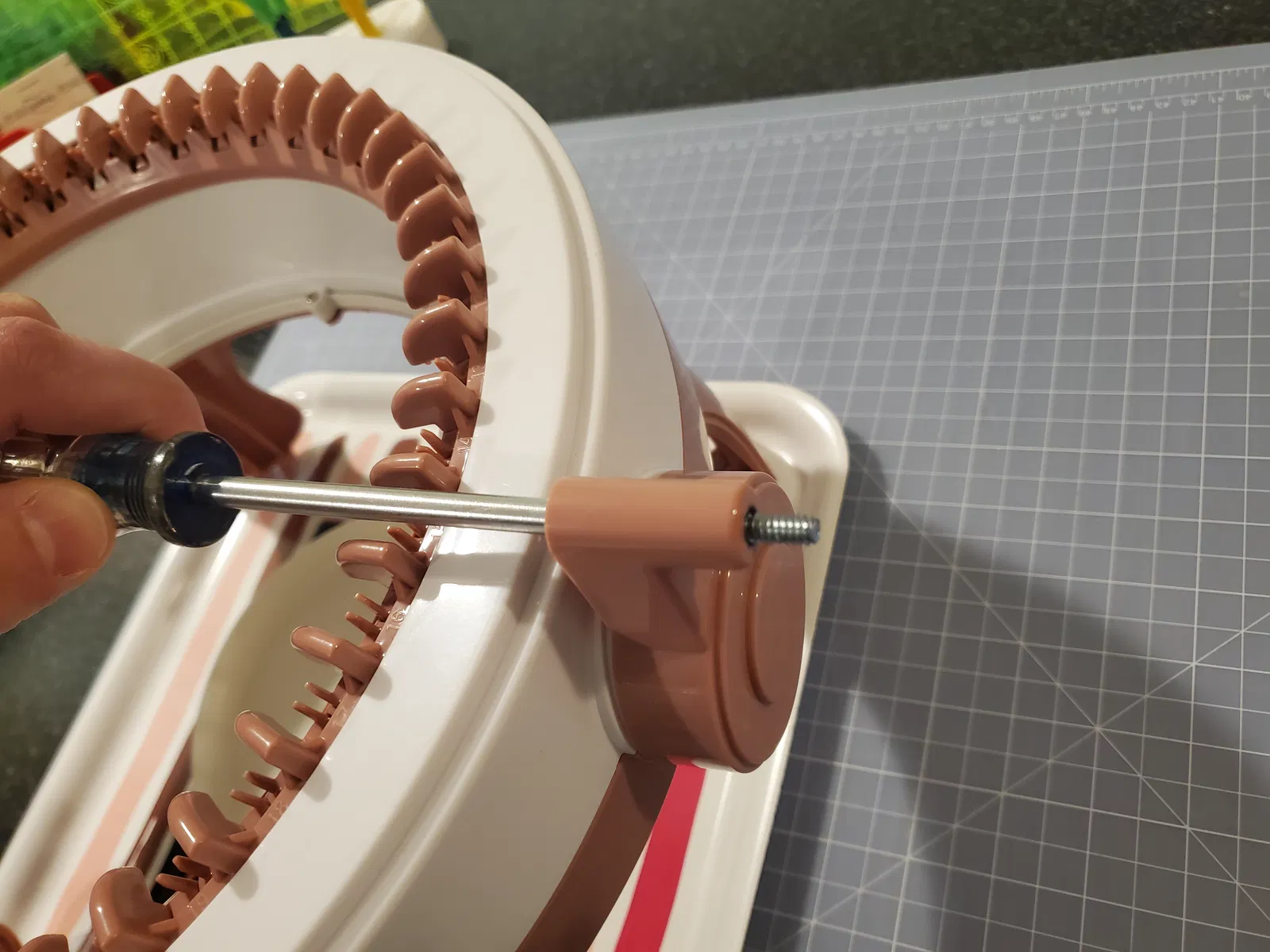

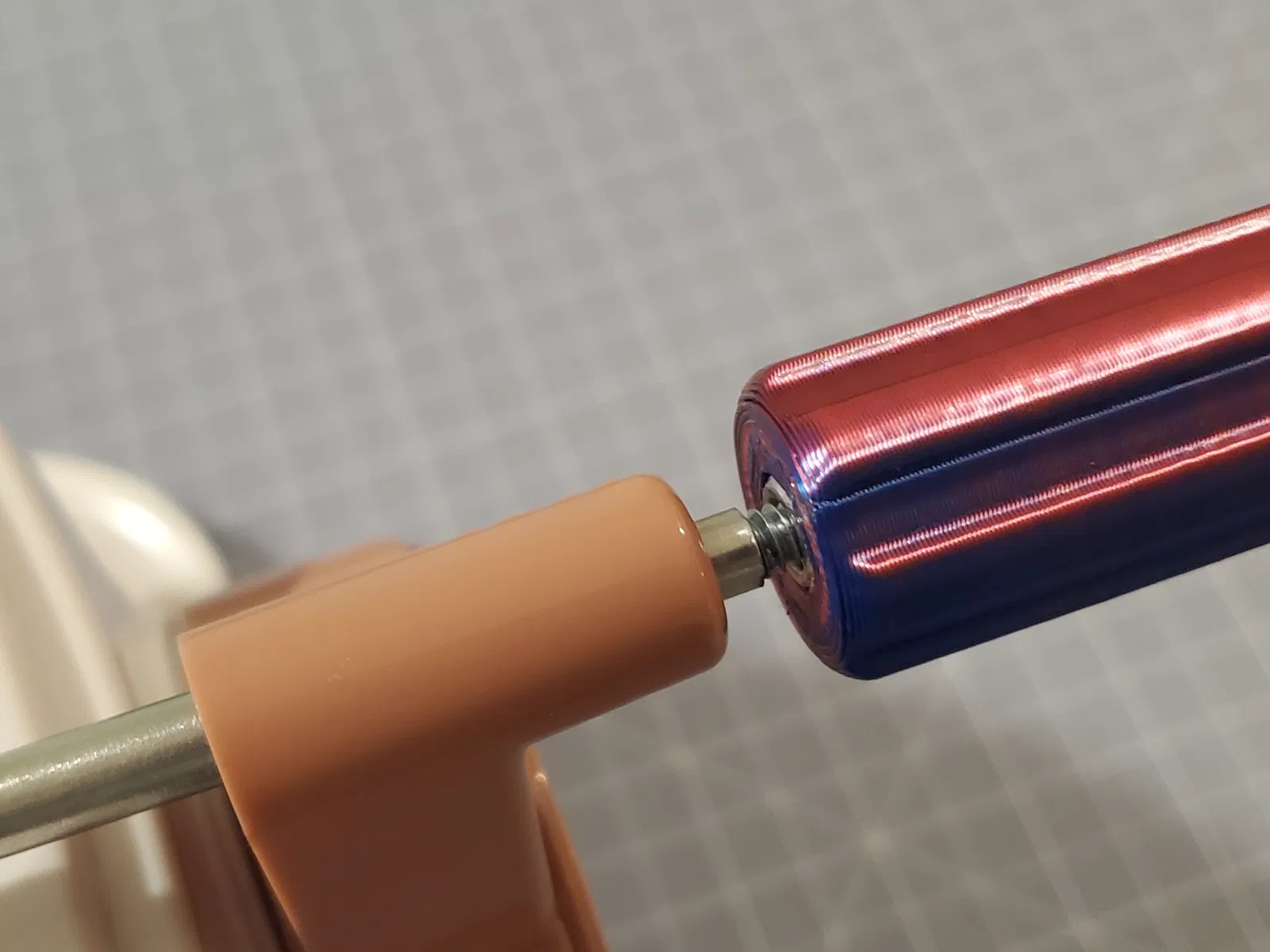

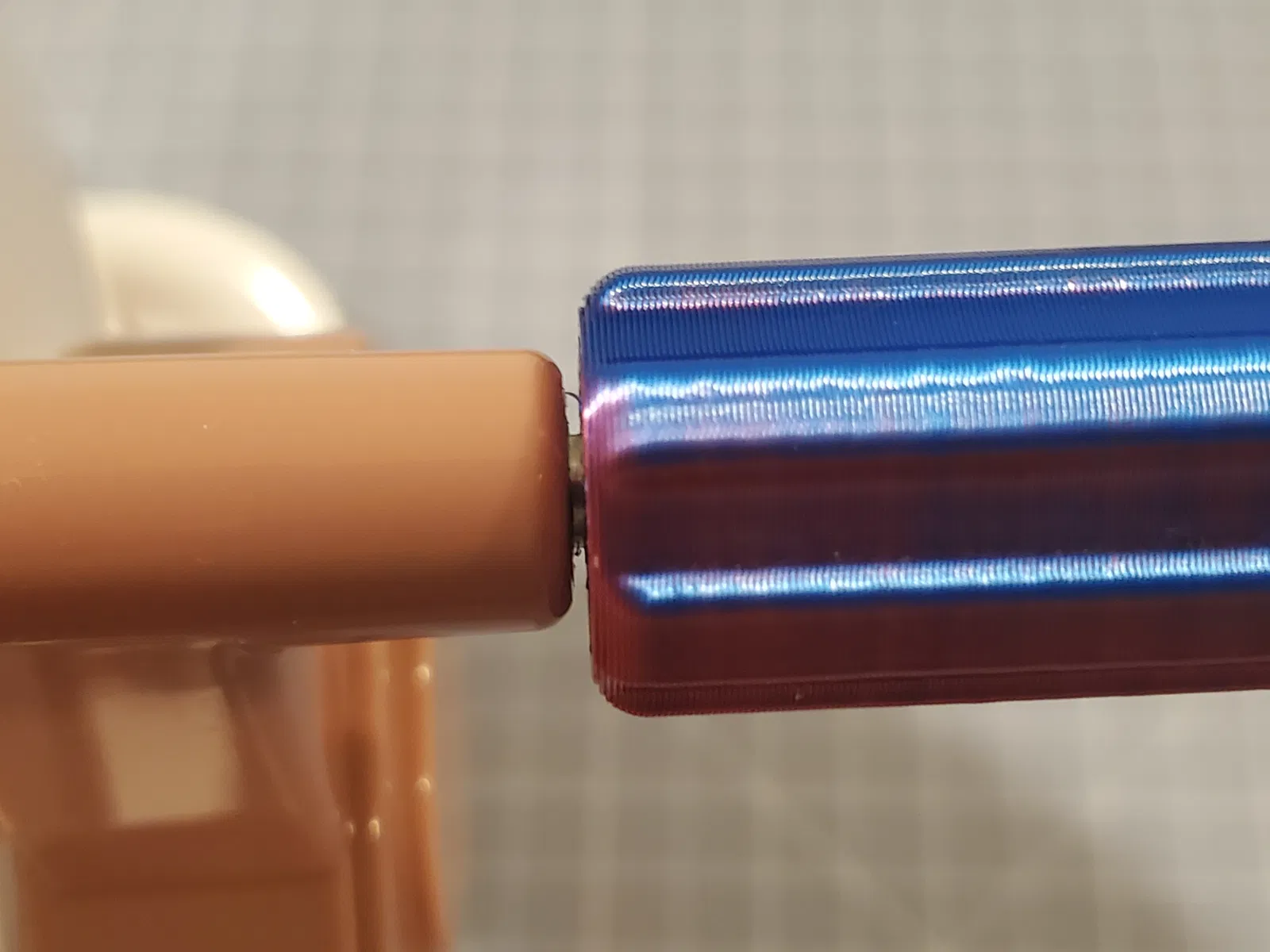

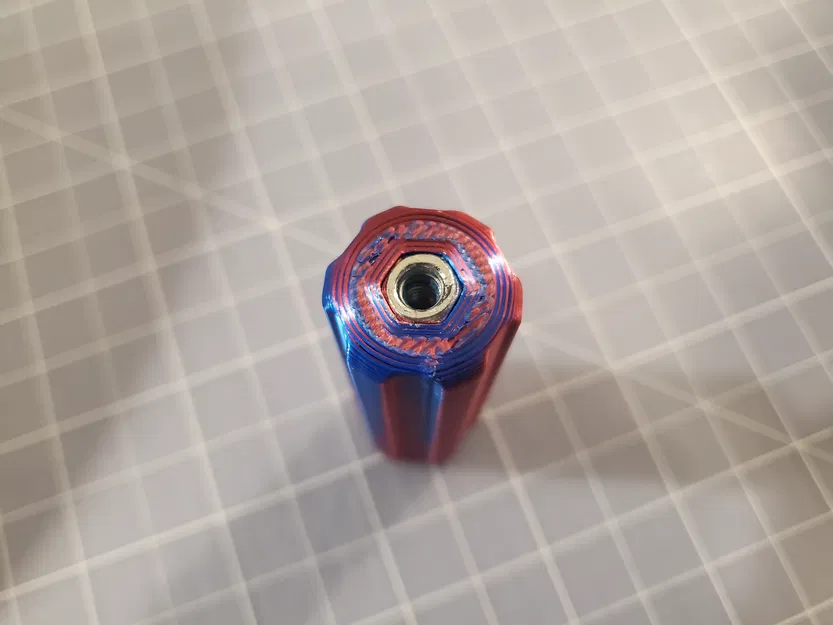

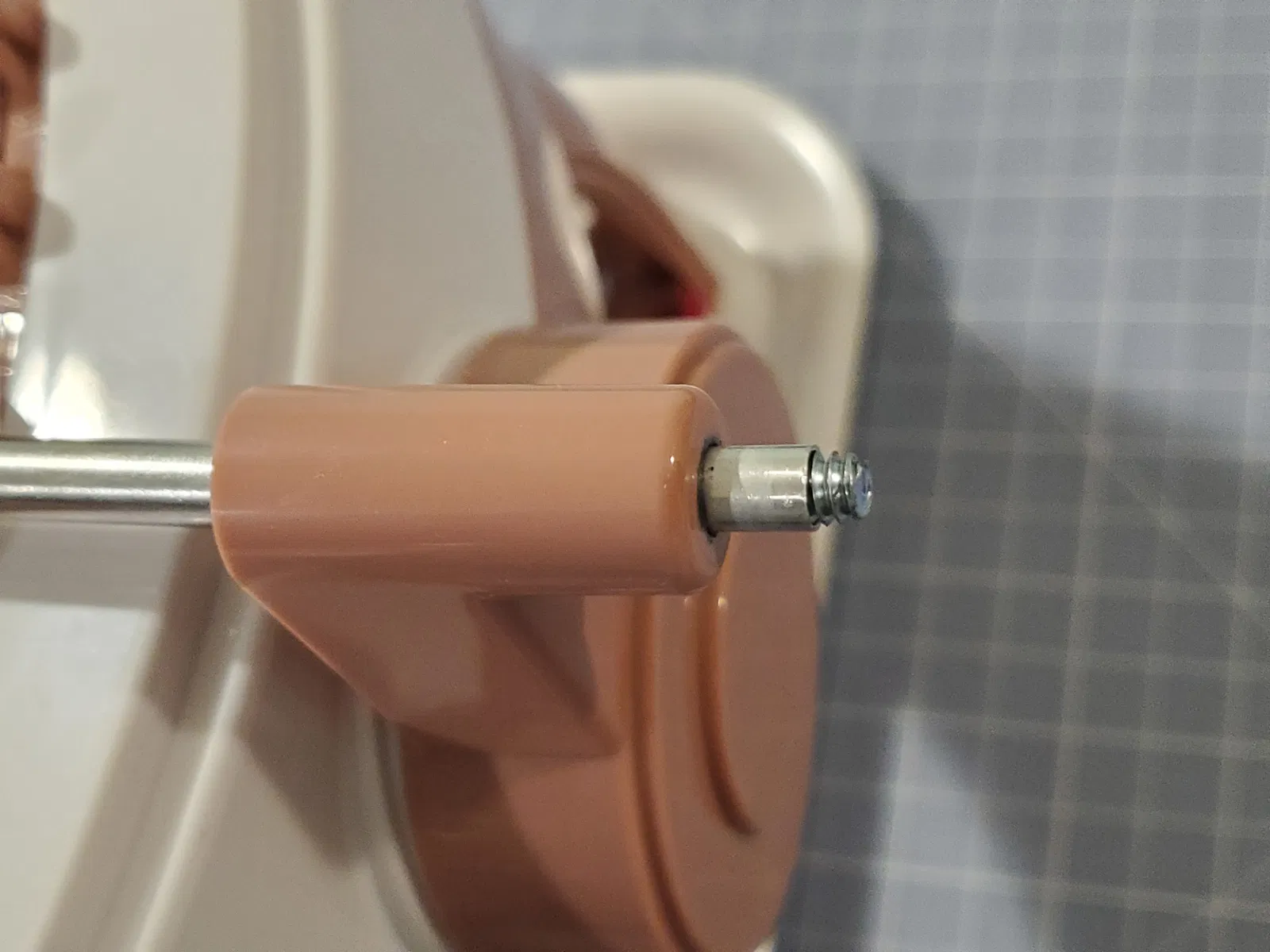

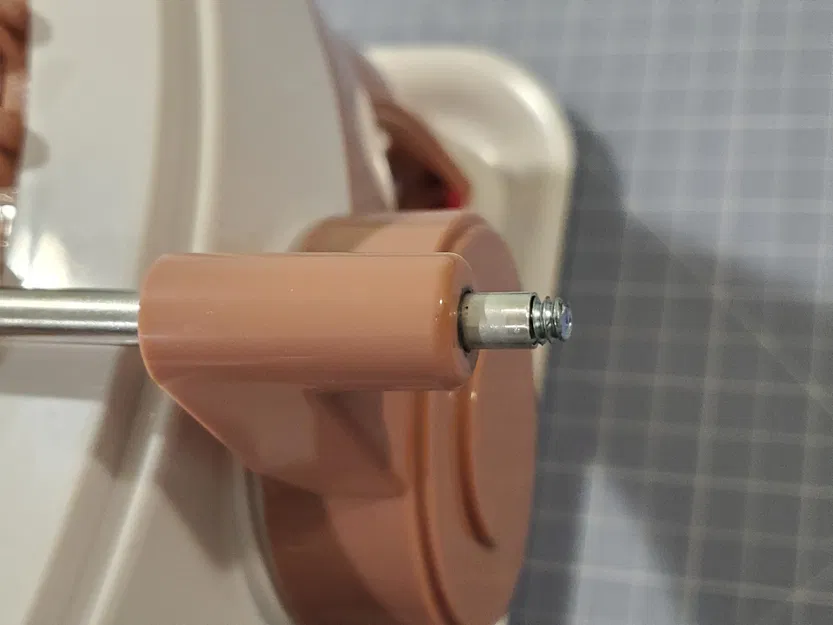

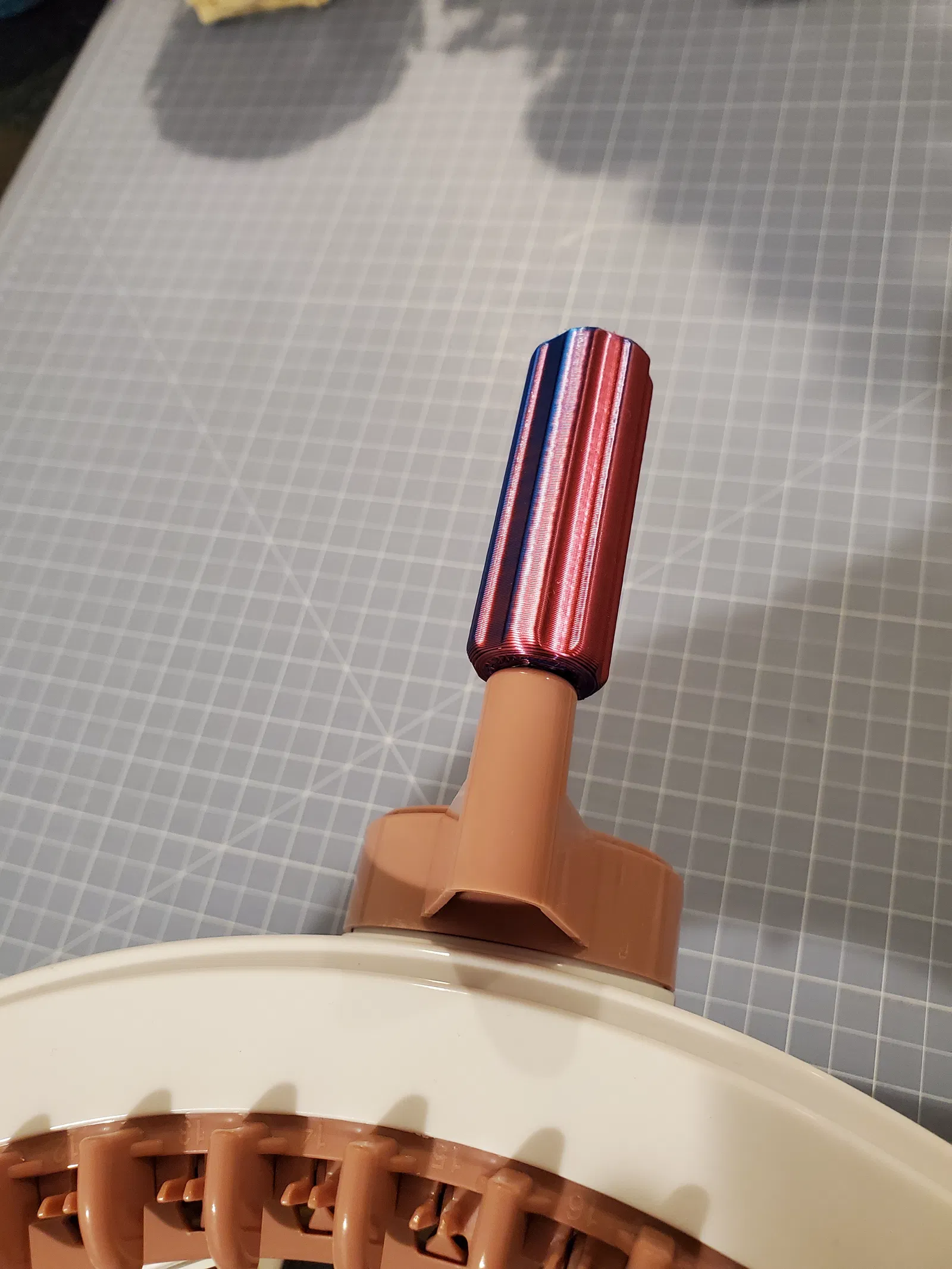

Lưu ý: Bạn nên để 3 đường viền (perimeters) và 25% độ đặc (fill) để tăng độ chắc chắn. Sau khi in xong, dùng búa gõ nhẹ đai ốc nối vào hốc lục giác. Dùng cưa sắt hoặc máy cắt Dremel để cắt ống nhôm theo kích thước: 16mm cho Sentro48, 17mm cho Sentro22. Lắp vít máy vào mặt sau của tay quay, đặt ống nhôm bọc ngoài ren vít, rồi vặn cụm đai ốc/tay cầm vào. Nếu tay cầm bị lỏng, bạn có thể dũa bớt ống nhôm một chút. Đừng siết quá chặt kẻo tay cầm bị kẹt khi quay.
Thông số in:
- Chất liệu: PLA
- Nozzle: 0.6
- Độ dày lớp in: 0.30mm
- Hỗ trợ (Supports): Không
- Độ đặc (Fill): 25% gyroid
- Đường viền (Perimeters): 3
- Nhiệt độ: 215C
