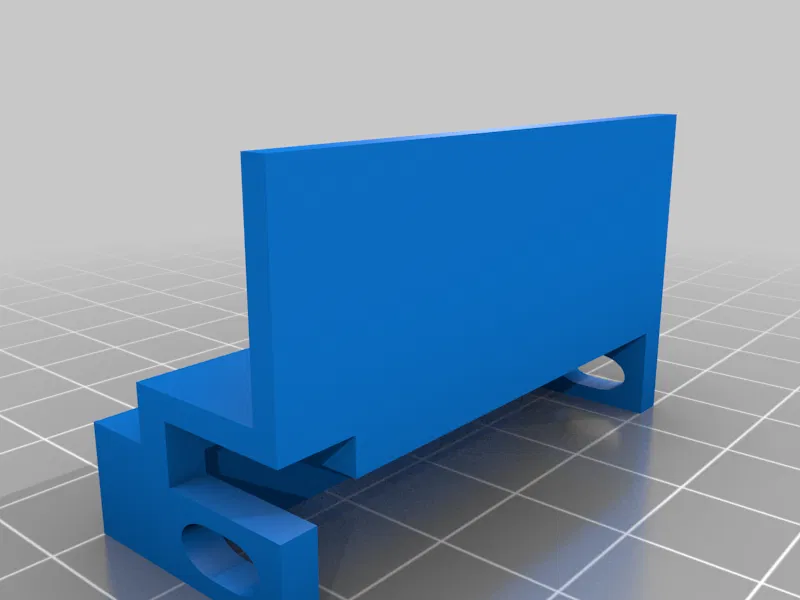

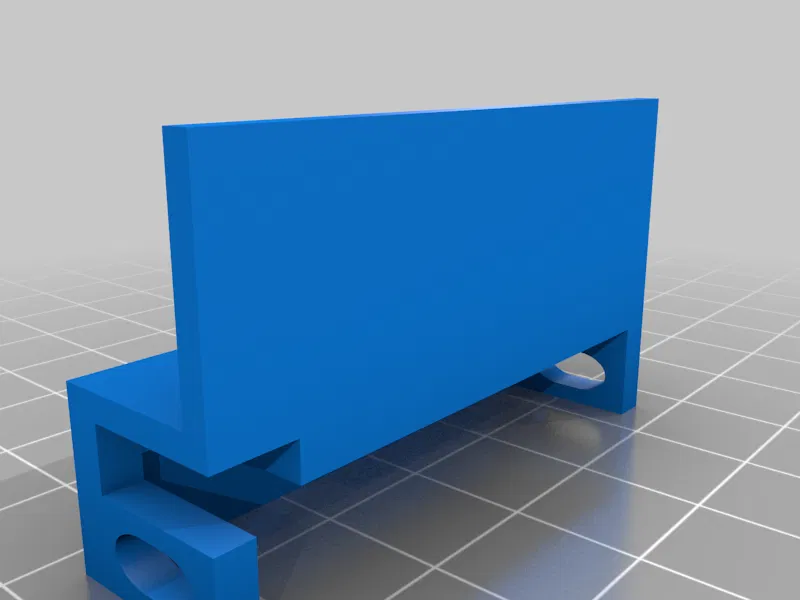

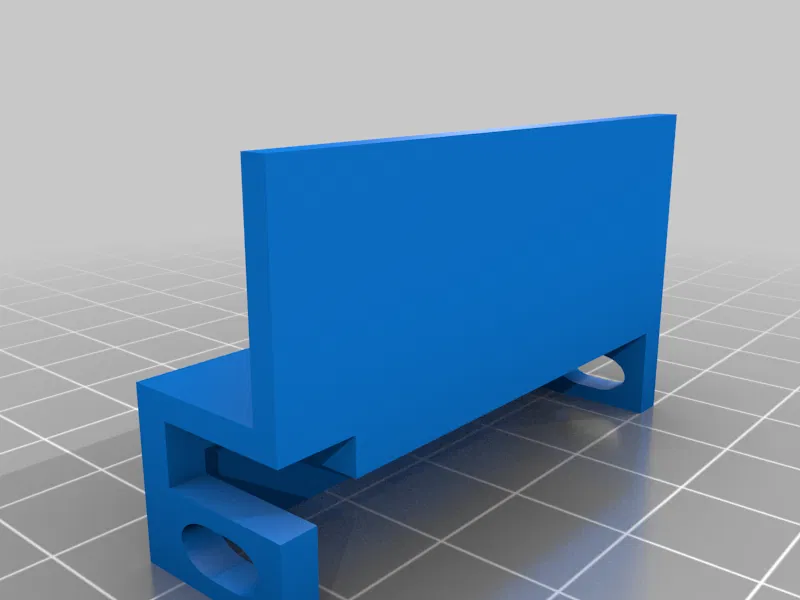

Giá đỡ ADXL345 cho Creality Sprite Extruder (Dùng chung/BTT)

In theo đúng hướng đặt mặc định. Mình dùng PrusaSlicer để slice, nhớ bật Organic support cho toàn bộ khu vực bắc cầu (bridging) để đảm bảo độ chính xác của kích thước nhé.

Tất cả các lỗ bắt ốc được thiết kế chuẩn cho vít M3x8 mà không cần dùng insert.

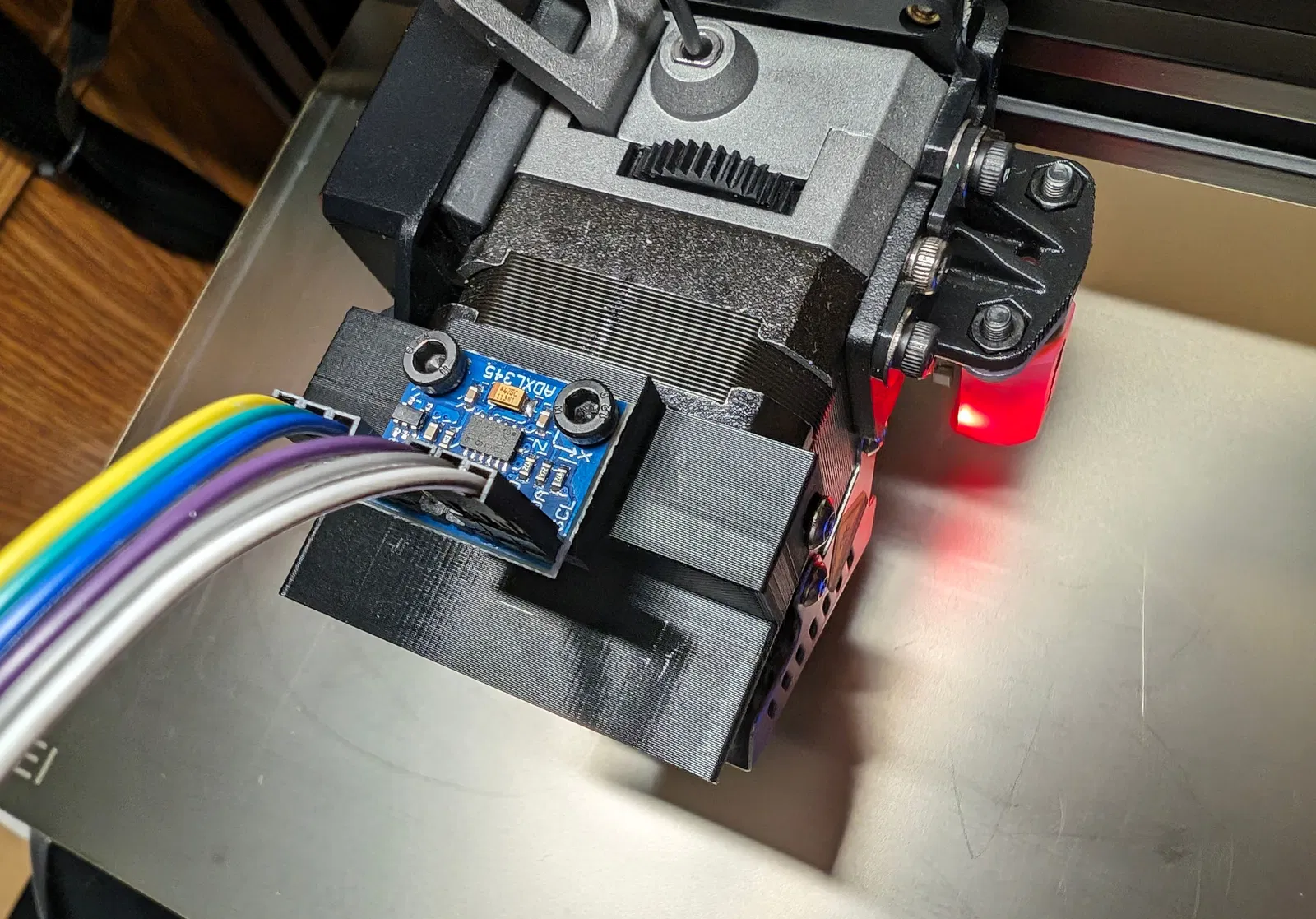

Bạn cần 2 con vít M3x8 để gắn cảm biến ADXL vào giá đỡ.

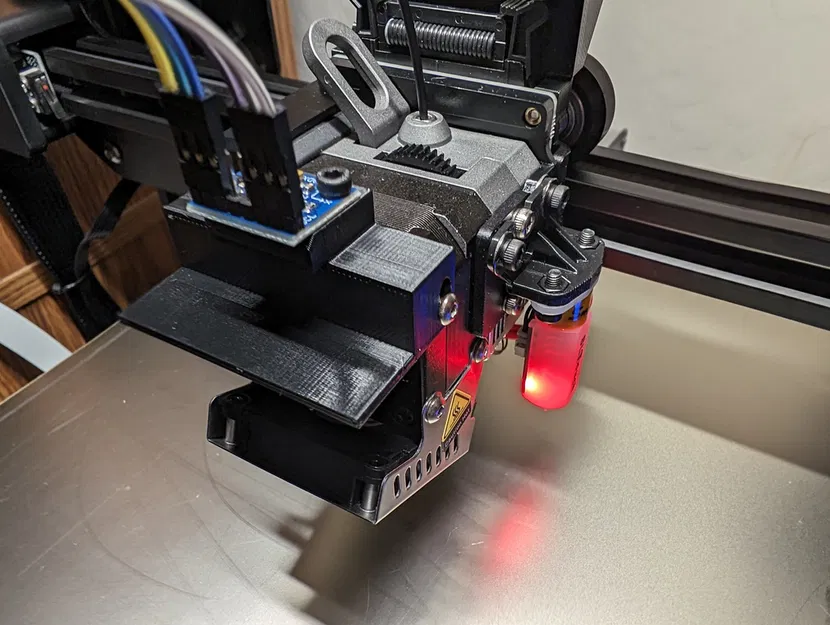

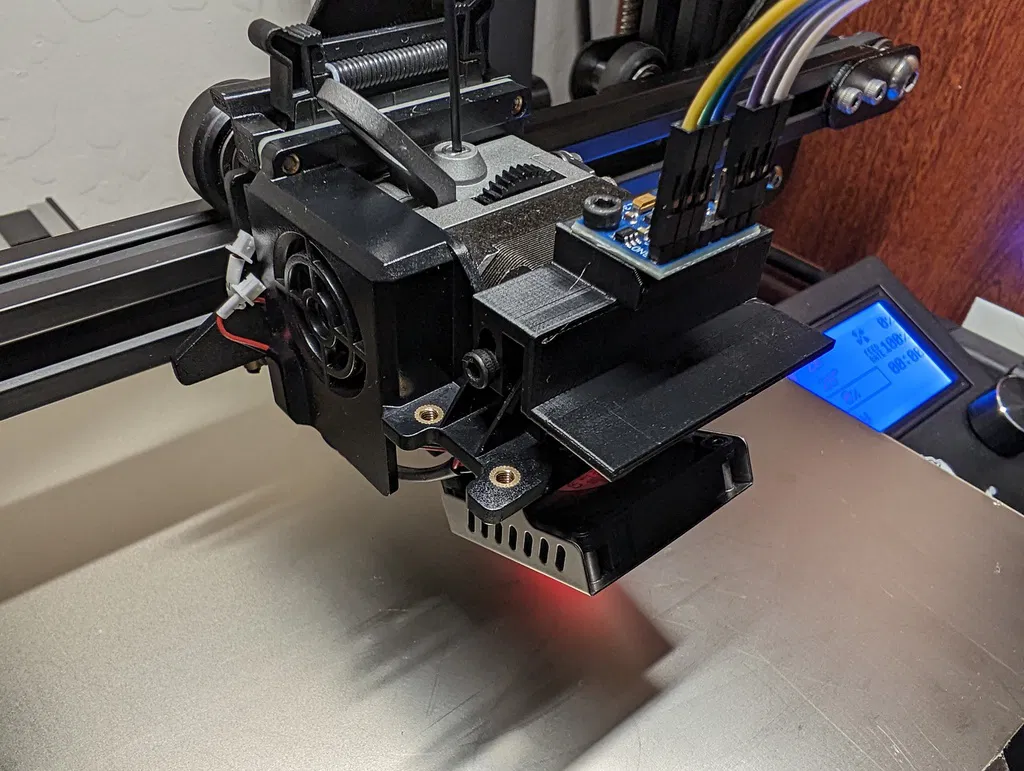

Sử dụng 1 con vít M3x8 ở bên trái đầu đùn (extruder) để thay thế tạm thời cho vít giữ quạt/cảm biến ABL zin của Sprite giúp cố định chắc chắn. Con vít M3x6 đầu tròn zin của đầu đùn thì bạn chuyển sang bên phải trong quá trình đo đạc. Đừng siết quá chặt, bạn có thể làm hỏng hoặc cháy ren nhôm của thân motor bước đấy.

Klipper: Sau khi lắp lên đầu đùn, nhớ kiểm tra lệnh MEASURE_AXES_NOISE xem có nằm trong phạm vi cho phép không nhé. Bạn có thể cần rút tạm quạt làm mát hot-end 3010 zin ra trong lúc đo để giảm nhiễu ( ).

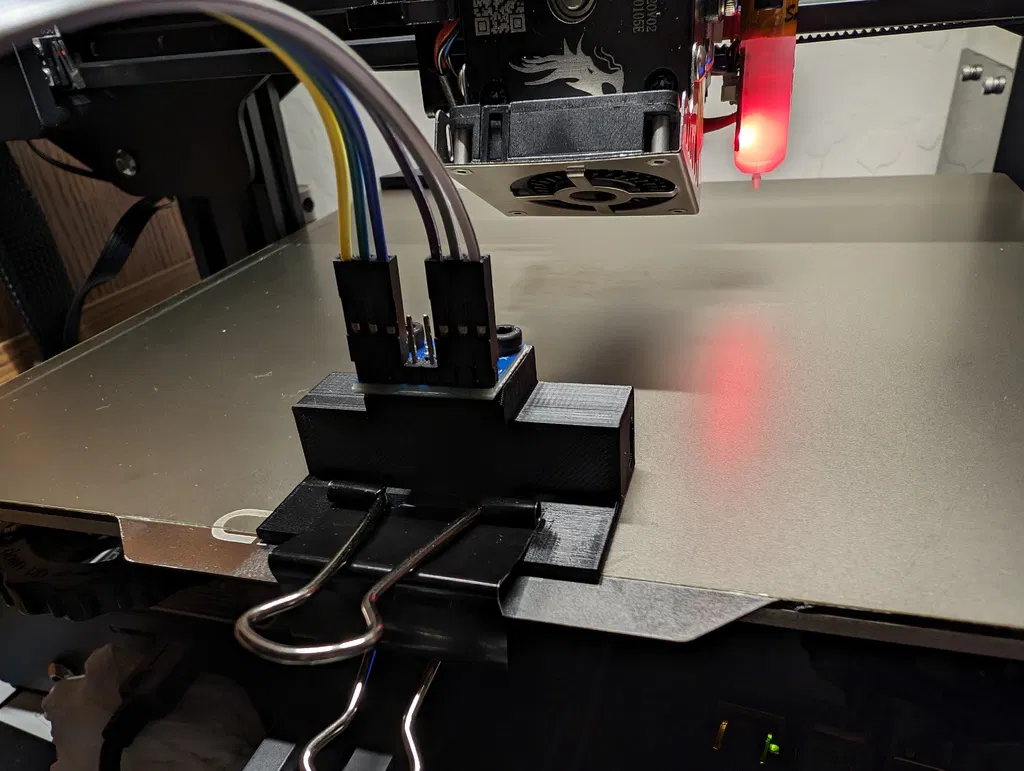

Dùng kẹp bướm phù hợp để kẹp cảm biến vào bàn in khi đo trục Y.

Thiết lập in

Hãng máy in:

Creality

Máy in:

Ender 3 Pro

Rafts:

Không

Supports:

Có

Độ phân giải:

0.20

Infill:

10% Grid

Nhựa in: Overture PETG Màu đen

Nếu quạt làm mát hot-end zin của bạn bị kêu to hoặc rung lắc dữ dội, loại Winsinn GFAN301024VB là một lựa chọn thay thế gần như vừa khít. Bạn chỉ cần thay đầu cắm JST-XH của nó bằng đầu JST-PH. Khuyên bạn nên làm dây điện có độ dài tương đương với dây zin vì trong đó không có nhiều chỗ để giấu dây thừa đâu. Lưu ý: mình không rõ sự khác biệt về CFM/mm³ vì Creality không công bố thông số quạt. Nhớ chạy lại PID tune cho hot-end sau khi thay nhé.
