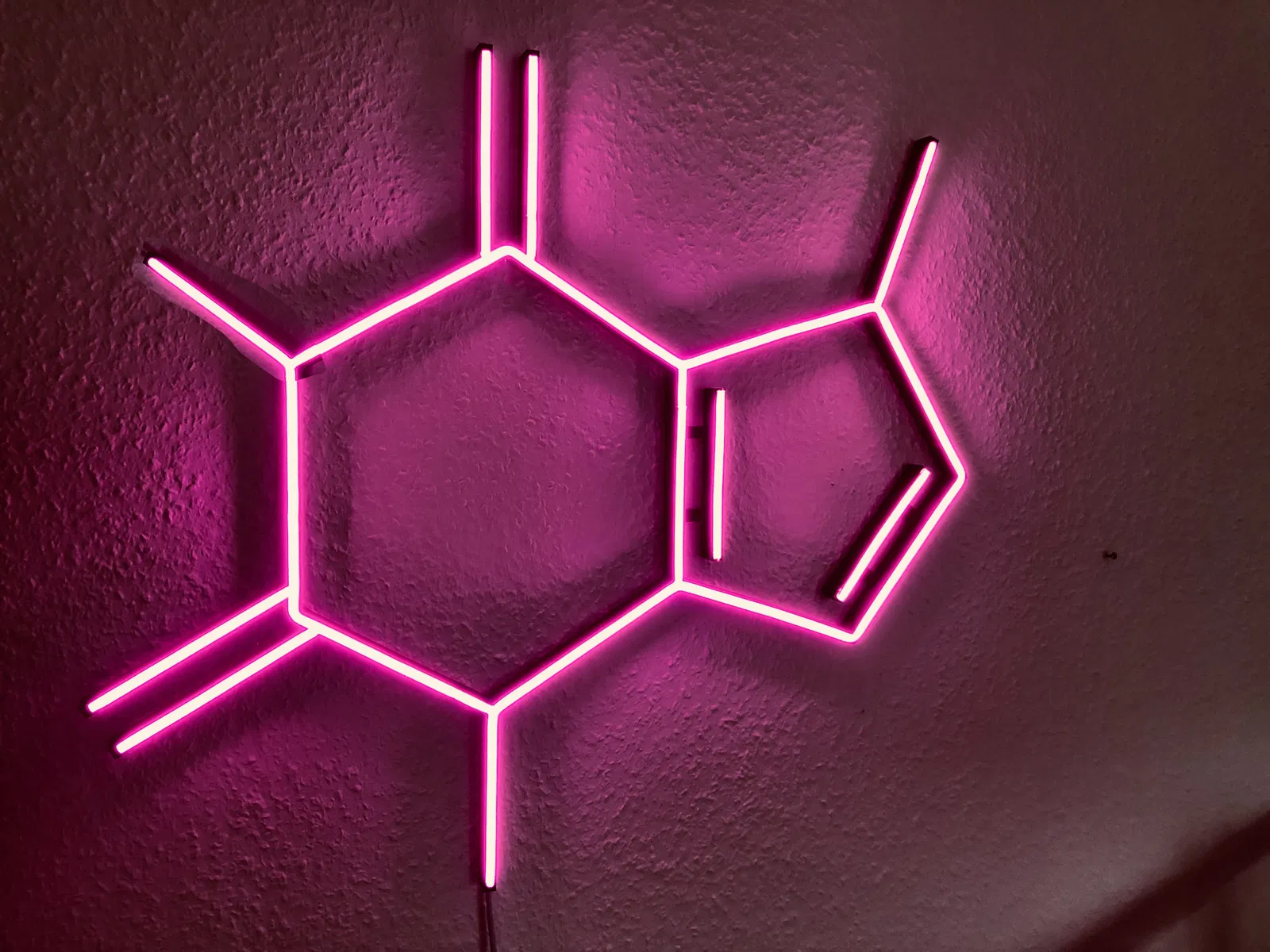

Mô hình đèn Neon LED cấu trúc phân tử Caffeine

Các bước thực hiện

• In các bộ phận.
• Cần 7 cái khớp nối 1 (connector 1) và 1 cái khớp nối 2 (connector 2).
• Lắp ráp các bộ phận lại với nhau. Tốt nhất là thực hiện trên mặt bàn rộng rãi.
• Luồn dây điện vào. Hãy để dư một đoạn dây để bạn có thể cắt ngắn lại sau khi đã chèn xong dải đèn LED.
• Đi dải đèn LED vào đường rãnh dài nhất có thể. Cắt phần dư và hàn nối các đoạn lại với nhau.
• Kiểm tra kỹ các mối hàn để đảm bảo mọi điểm tiếp xúc đều dẫn điện tốt.
• Treo lên tường và tận hưởng thành quả thôi!

Lưu ý

• Mình đã thử hàn dây điện sao cho chúng đi thẳng xuống rãnh đi dây, như vậy bán kính uốn cong sẽ nhỏ hơn. Đã có lúc mình làm đứt mối hàn, nên các bạn lưu ý đừng chỉnh nhiệt độ mỏ hàn quá nóng nhé.

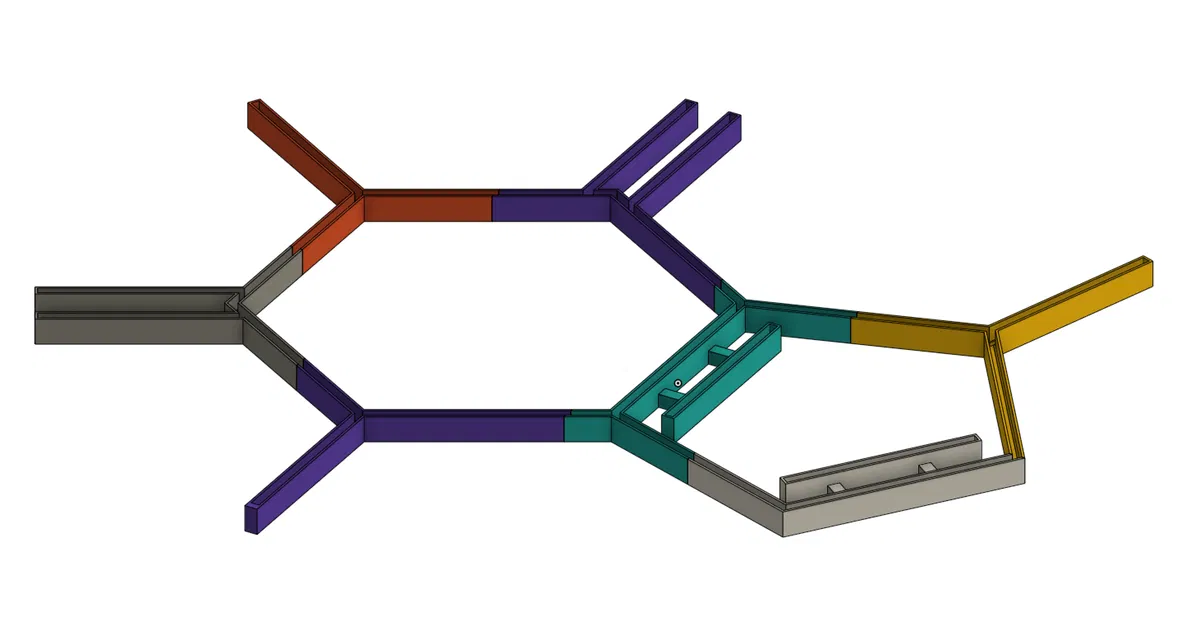

• Ở các vị trí liên kết đôi, mình đã thiết kế phần khuyết để dây có đủ không gian. Trong hình ngũ giác có một đường hầm nhỏ ở các cạnh để luồn dây qua. Chỉ cần kiên nhẫn một chút là sẽ làm được thôi.
• Hãy để dây điện dài hơn mức cần thiết một chút, đừng cắt quá ngắn. Chỉ nên cắt tỉa khi bạn thực sự muốn hàn nối.
• Mình treo đèn này bằng hai chiếc đinh không đầu.

Dụng cụ cần thiết:

• LED-Strip
• Mỏ hàn
• Thiếc hàn
• Dây điện 0,25 mm²
• Kìm cắt
• Kìm mũi nhọn
• Miếng lót hàn
• Dao rọc giấy / dao mổ
• Kìm tuốt dây

Mình in với tốc độ 0.2 và đầu phun 0.4 mm. Không cần thiết lập support (hỗ trợ). Bạn có thể cần làm sạch phần nhựa thừa trong các lỗ khớp nối một chút.

Thời gian in: 16 giờ 50 phút
Kích thước: 61,3 cm x 54,3 cm
