Súng mở nắp bia (OBOCT) - Phiên bản kỹ thuật siêu cấp

Cập nhật Giáng sinh 2022

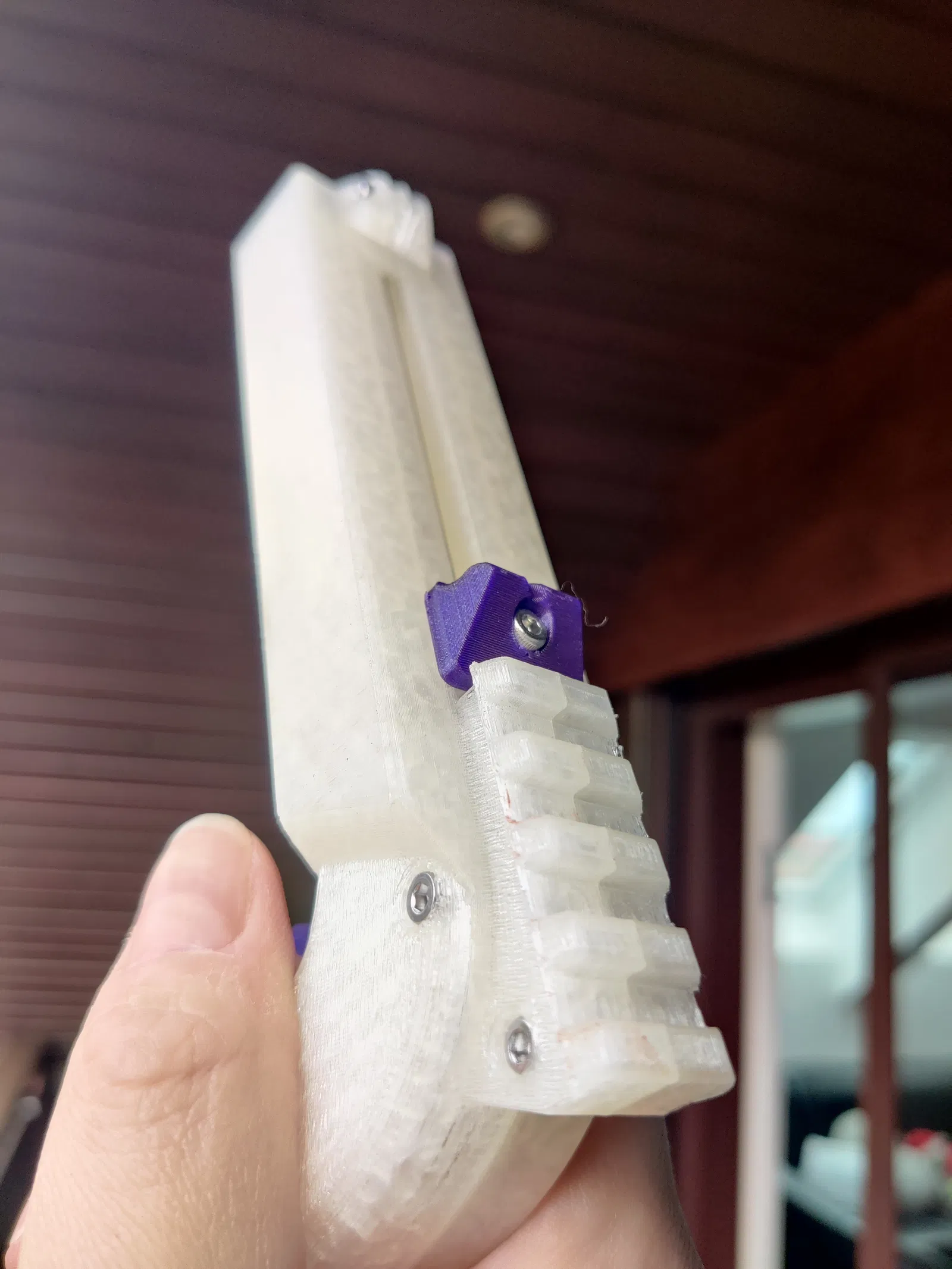

Tôi đã bo tròn các góc của ray Picatinny để in đẹp hơn. Đồng thời, tôi cũng điều chỉnh góc infill để tạo bề mặt trượt siêu mượt cho thanh trượt (slider).

Chúc các bạn vui vẻ!

Xem video hoạt động của Súng mở bia:

Tái phát minh chiếc bánh xe

Tôi đã nghe điều này nhiều năm trước tại một hội nghị Perl:

Không có gì sai khi tái phát minh chiếc bánh xe nếu bạn phát minh ra một chiếc bánh xe tốt hơn.

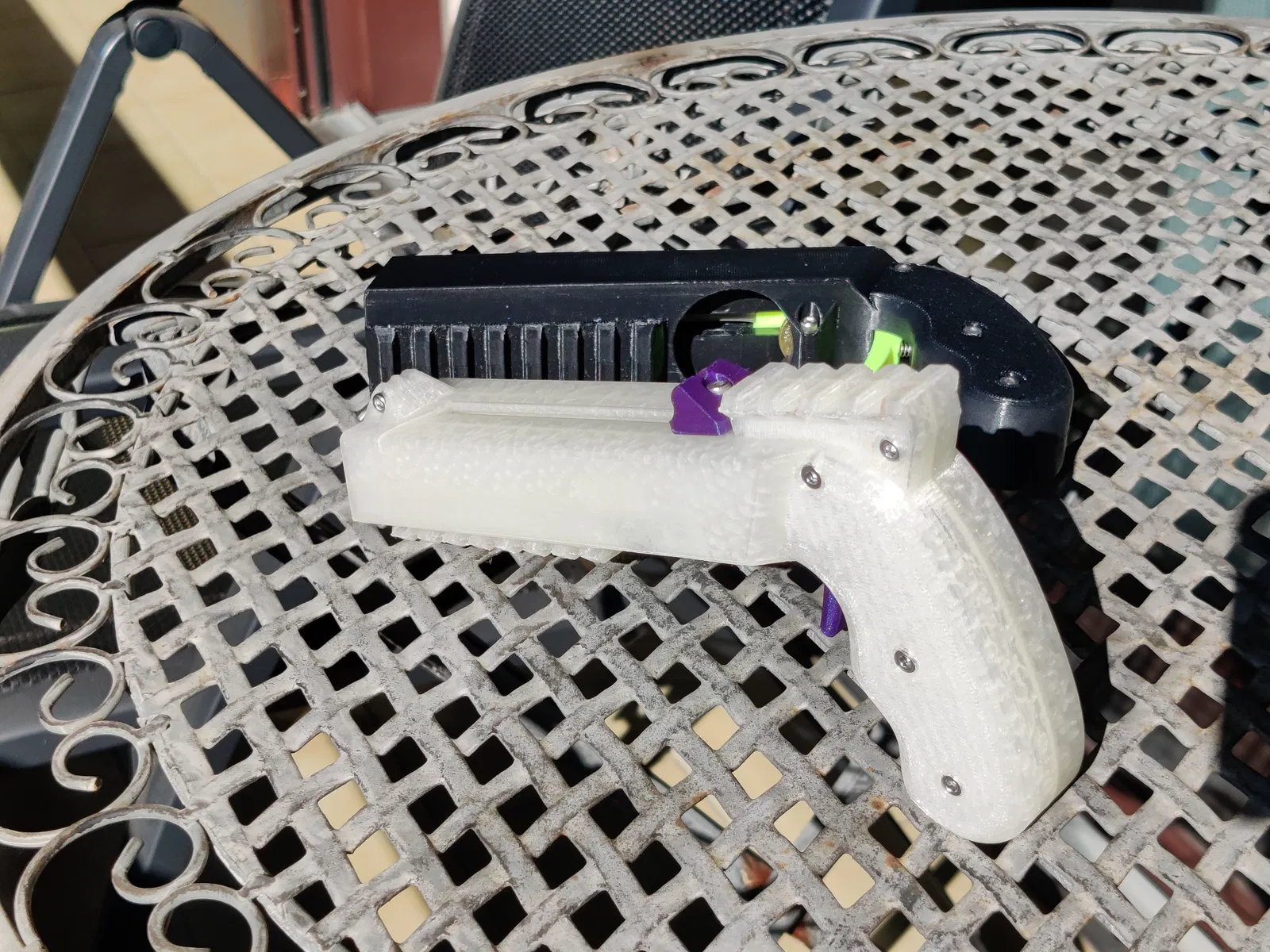

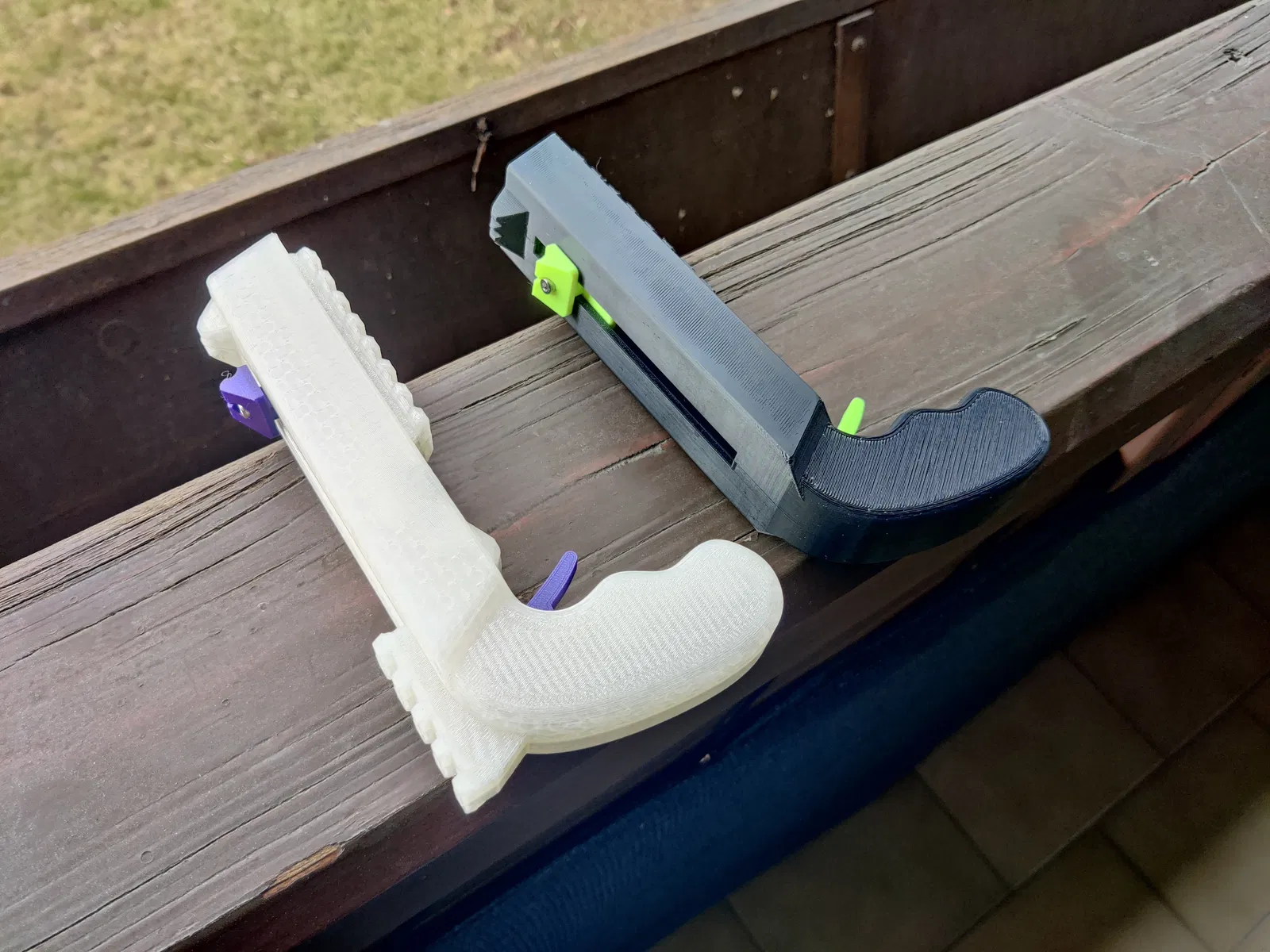

Đây là phiên bản thiết kế lại hoàn toàn của "Bottle Opener and Cap GUN" nổi tiếng do 3Deddy đăng tải trên Thingiverse vào ngày 15 tháng 10 năm 2019. Link gốc

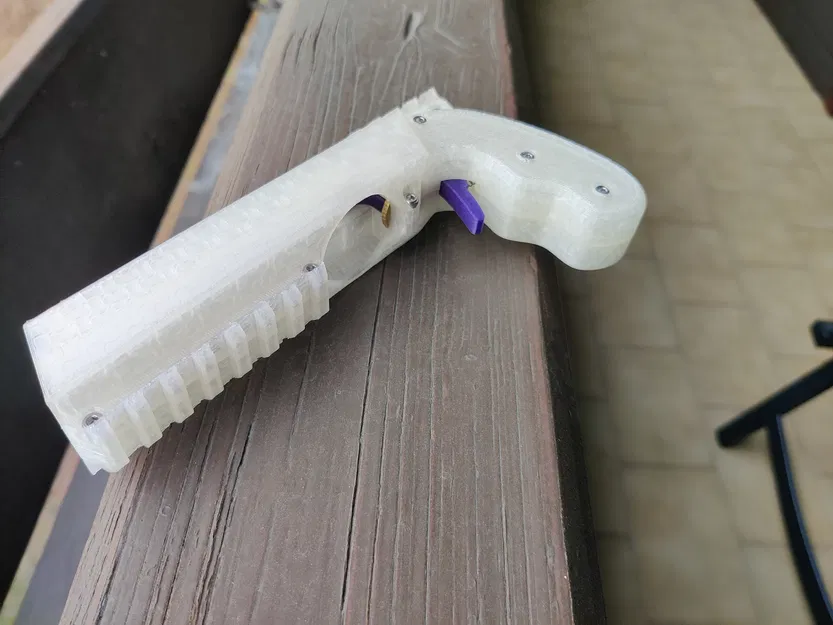

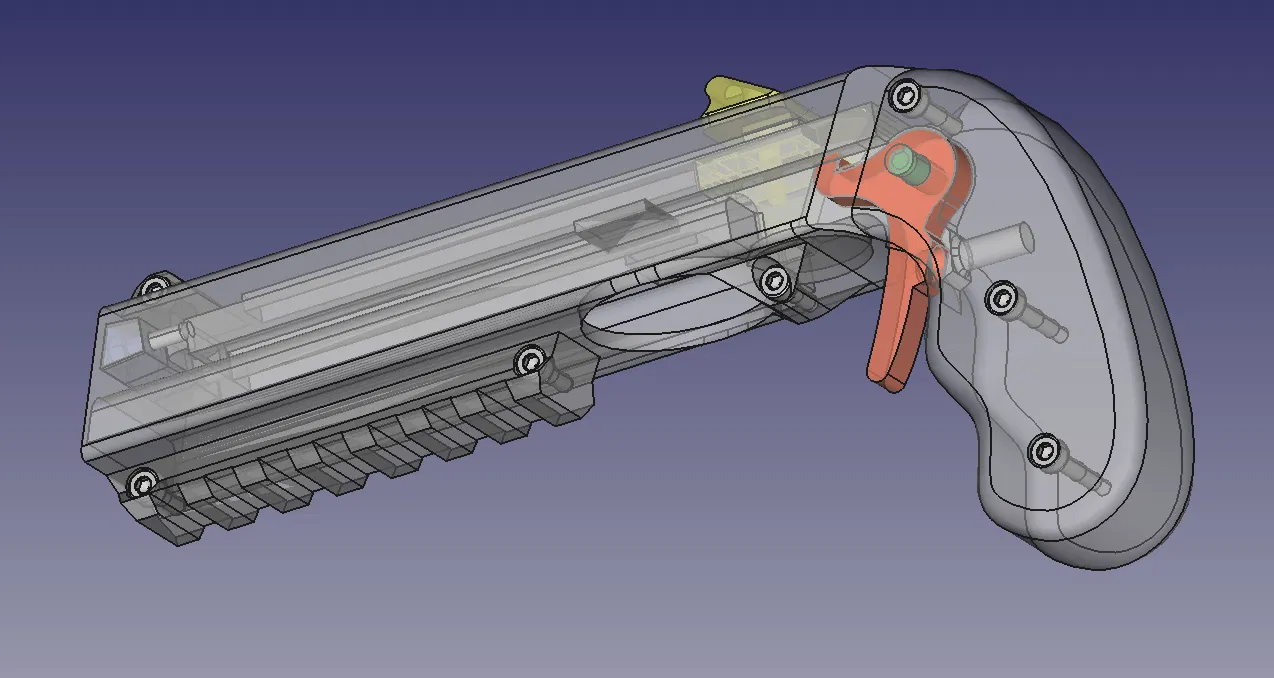

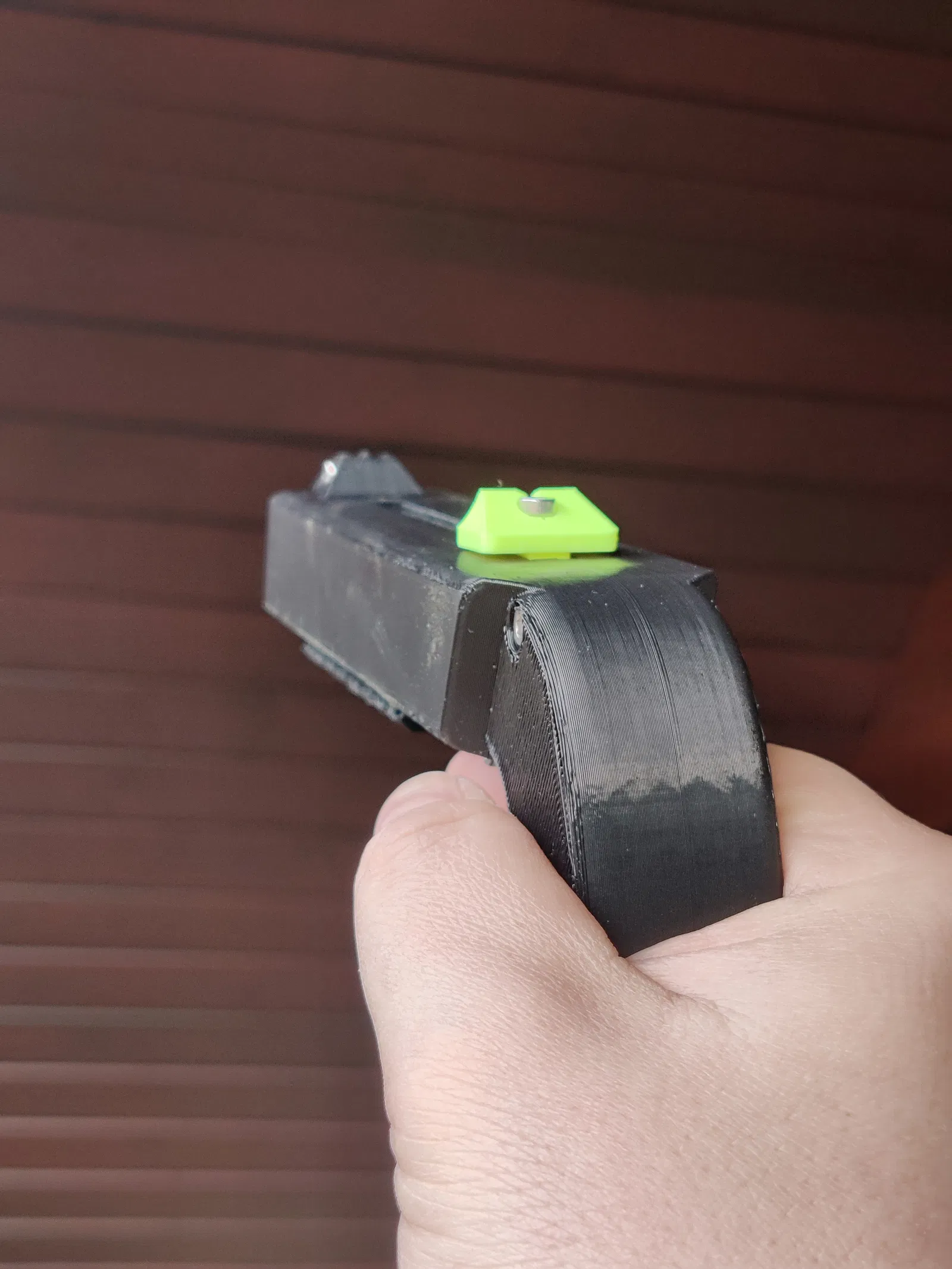

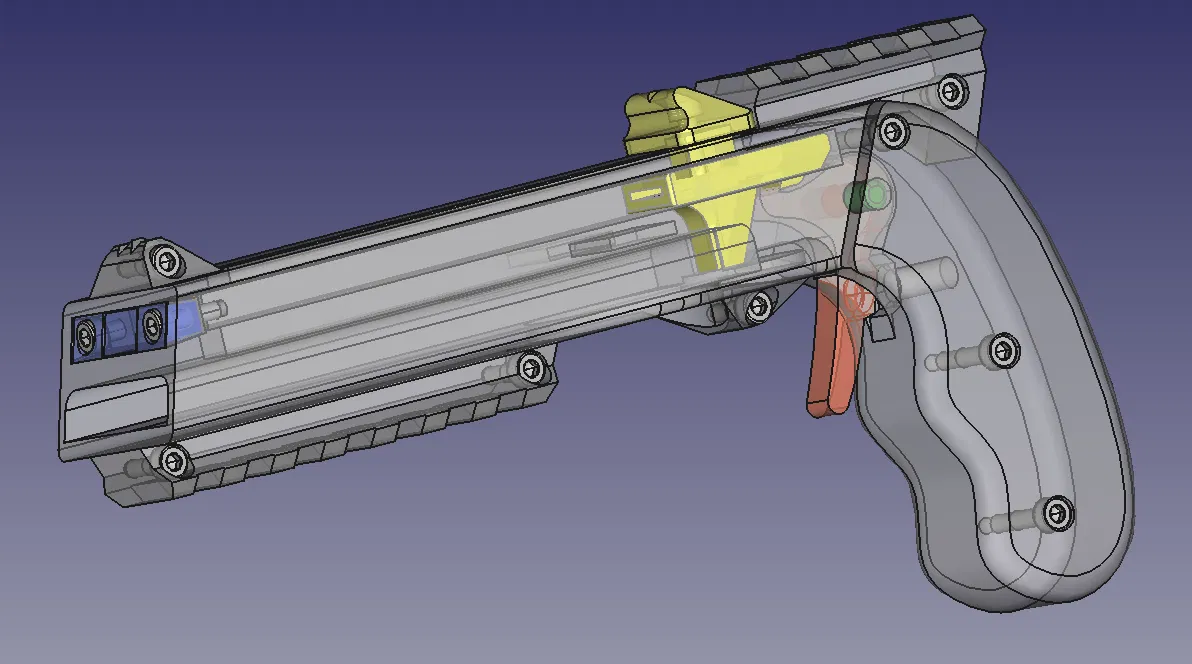

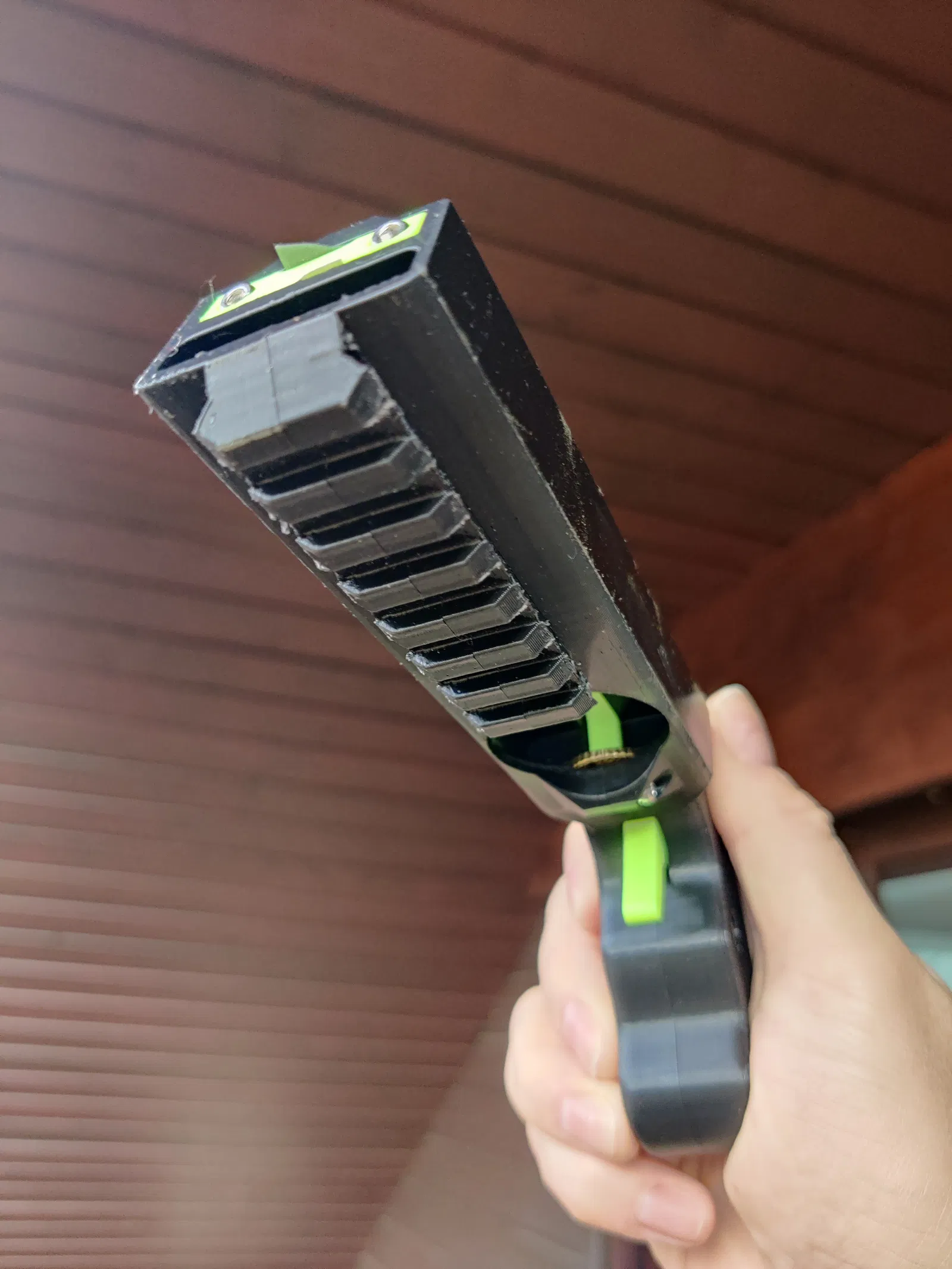

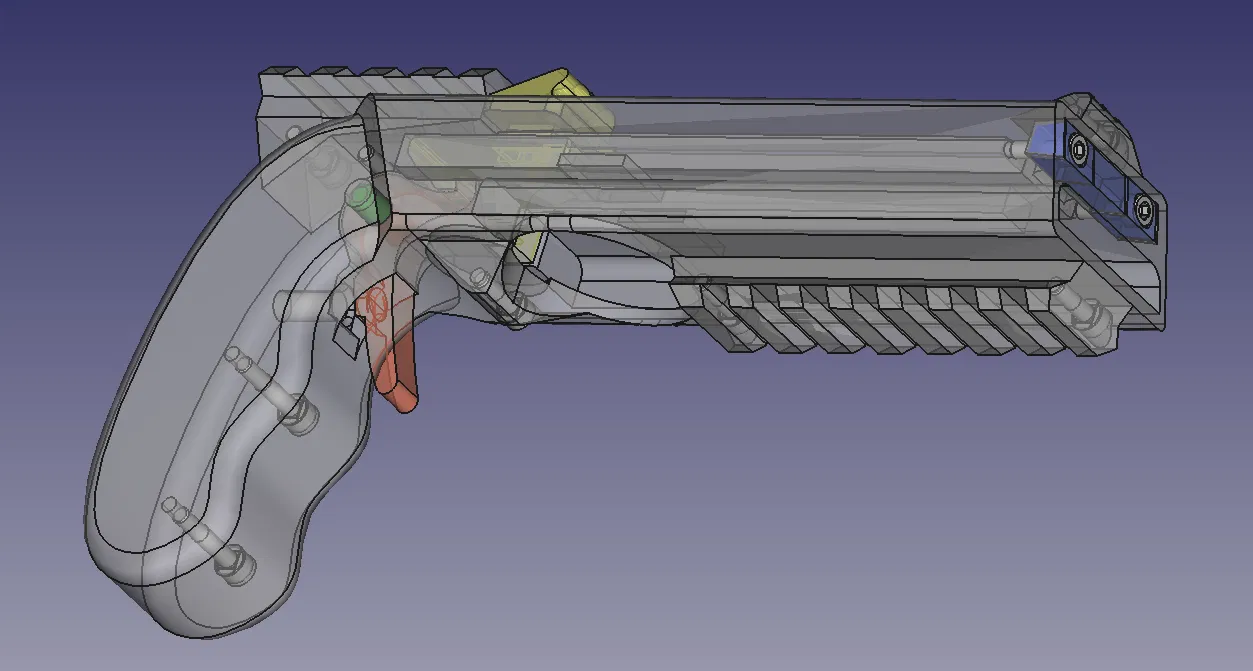

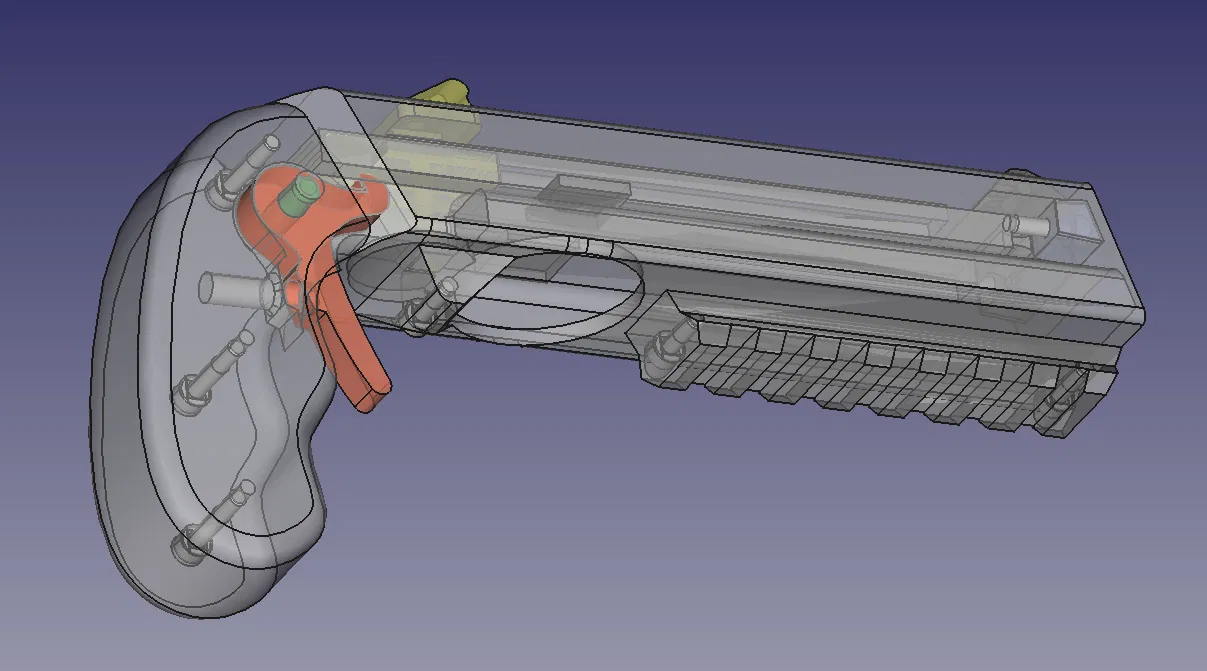

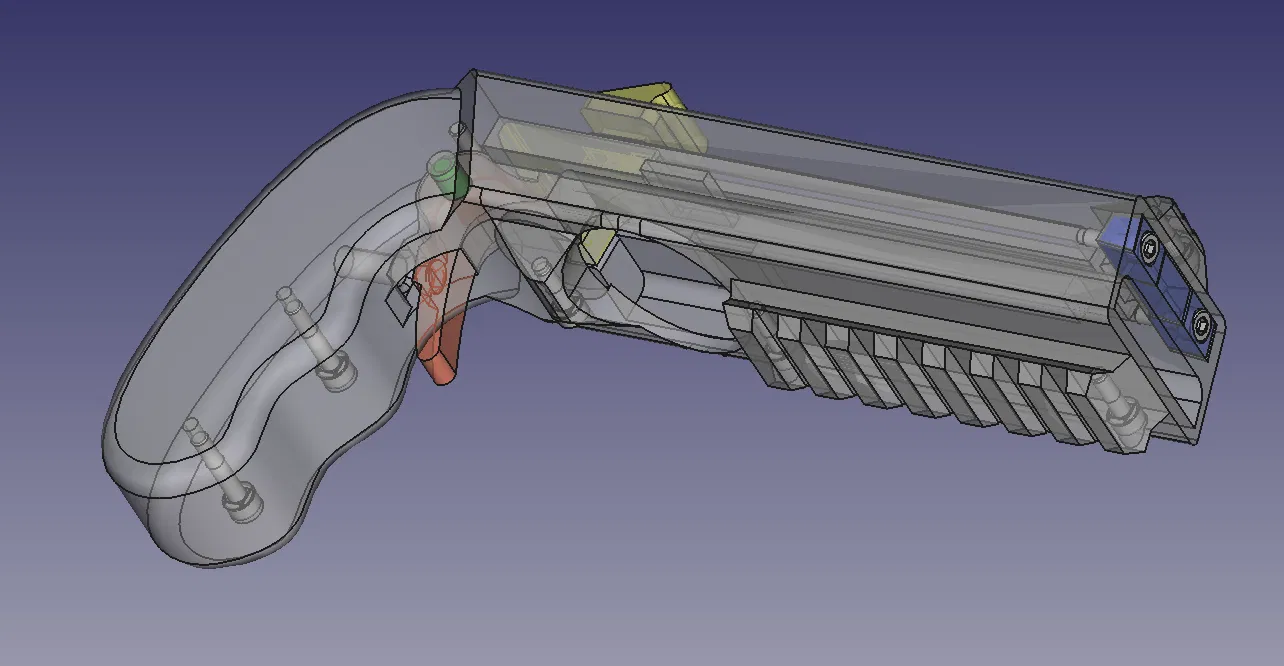

Đây là dự án lớn đầu tiên của tôi trên FreeCAD và tôi đã học được rất nhiều bài học về những việc không nên làm. Tôi đã mất nhiều tháng để thiết kế và học được rất nhiều thứ. Thiết kế hiện tại khá rối rắm và nếu muốn thay đổi, tôi phải làm lại từ đầu theo cách đúng đắn do những phụ thuộc chồng chéo mà tôi tự tạo ra. Tôi đã đính kèm file FreeCAD, nhưng hãy cẩn thận, nó hơi lộn xộn đấy.

Phụ kiện

Danh sách phụ kiện đang được cập nhật:

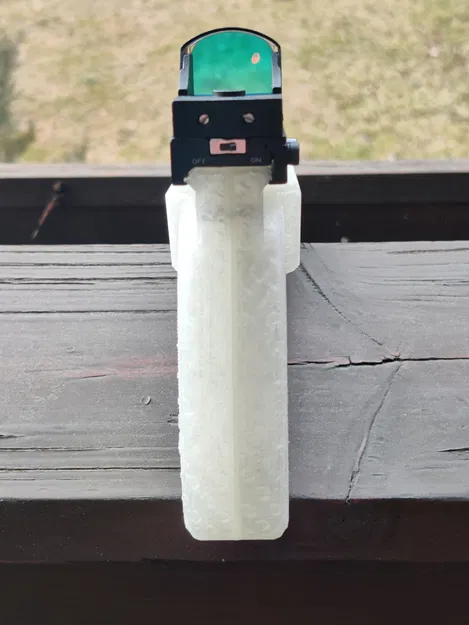

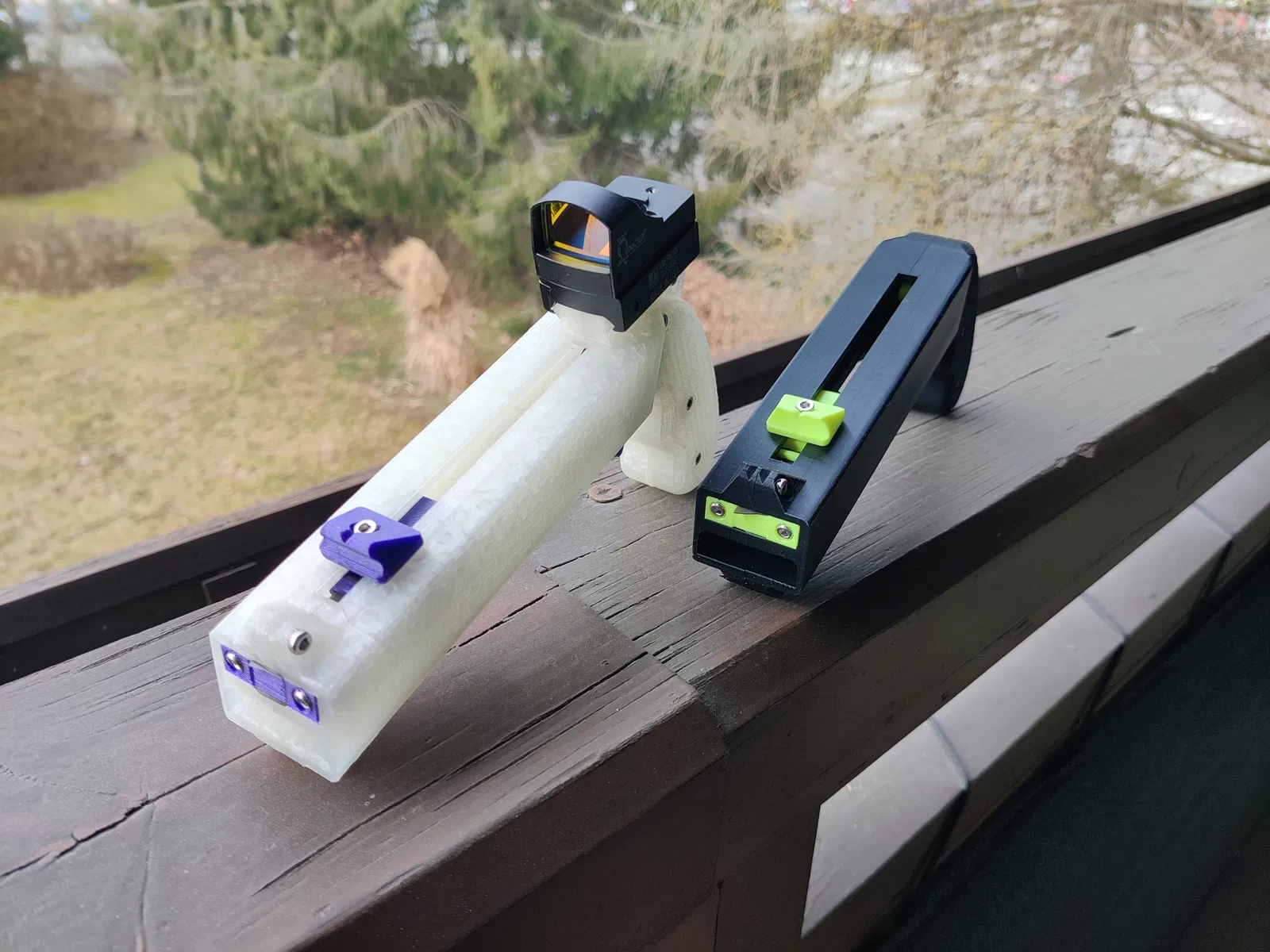

• Gá đèn pin / Laser
• (trong trường hợp bề mặt in của bạn không được ưng ý)

Động lực

Tại sao tôi làm việc này? Vì một số điểm trong thiết kế gốc làm tôi khó chịu. Ví dụ: cò súng quá dài. Khi tôi nhấn bằng ngón trỏ, nó hay bị kẹt vào ngón giữa nên tôi đã làm ngắn lại. Đây mới chỉ là bước đầu trong nỗ lực kéo dài hàng tháng trời dẫn đến việc thiết kế lại hoàn toàn, không có chi tiết nào được dùng lại.

Hai thứ duy nhất được giữ nguyên là: hình dáng tổng thể (nó đã quá hoàn hảo rồi) và vị trí trục cò súng (điều này có thể thay đổi trong tương lai để nhường chỗ cho các tính năng mới).

Vui lòng xem phần remix để biết danh sách các thay đổi chính.

Các linh kiện cần chuẩn bị:

In ấn

Tôi đã đính kèm các file 3mf cho máy MINI, nhưng máy in nào cũng được.

Tất cả các chi tiết

Hãy chắc chắn bật tính năng “Thin wall detection” cho mọi bản in. Tôi đã thử cả PLA và PETG, câu trả lời ngắn gọn là: Chỉ dùng PLA cho nòng súng! PETG bị nứt rất nhanh :-(.

Câu chuyện chi tiết: Tôi vừa in xong một khẩu bằng PETG. Màu xanh lá và xanh dương của Prusament PETG trông rất tuyệt. Tuy nhiên, nó vỡ ngay phát bắn đầu tiên. Tác động của thanh trượt vào phía trước làm nứt cả hai bên nòng. Tôi không ngờ PETG lại dễ bị vỡ do sốc như vậy.

Vỏ ngoài

Dùng chiều cao lớp in 0.20mm để tiết kiệm thời gian và các “hỗ trợ ẩn” đã được tối ưu cho độ phân giải này. Dùng biến thiên chiều cao lớp (variable layer height) để phần fillet trên nòng trông đẹp hơn. Dùng support cho tay cầm và ray Picatinny. Không cần dùng support cho các lỗ vít vì chúng đã có “support ẩn” bên trong. Tin tôi đi, hãy kiểm tra dữ liệu lát cắt, phương pháp của Łukasz rất thiên tài.

Các chi tiết bên trong

Dùng chiều cao lớp 0.15mm và dùng biến thiên chiều cao lớp cho cò súng để chỗ đặt lò xo in đẹp hơn.

Mọi thứ đã được thiết lập sẵn trong các file 3MF. Nếu bạn có máy MINI giống tôi, chỉ cần mở lên, chọn loại nhựa và xuất gcode.

Lắp ráp

Chèn một hoặc hai nam châm vào khoang chứa và cố định bằng keo CA.

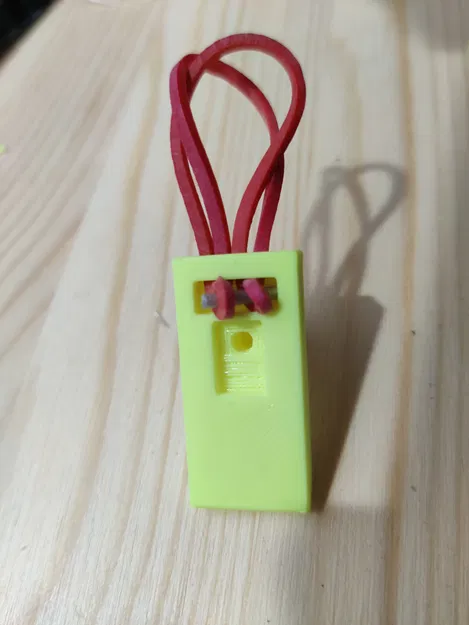

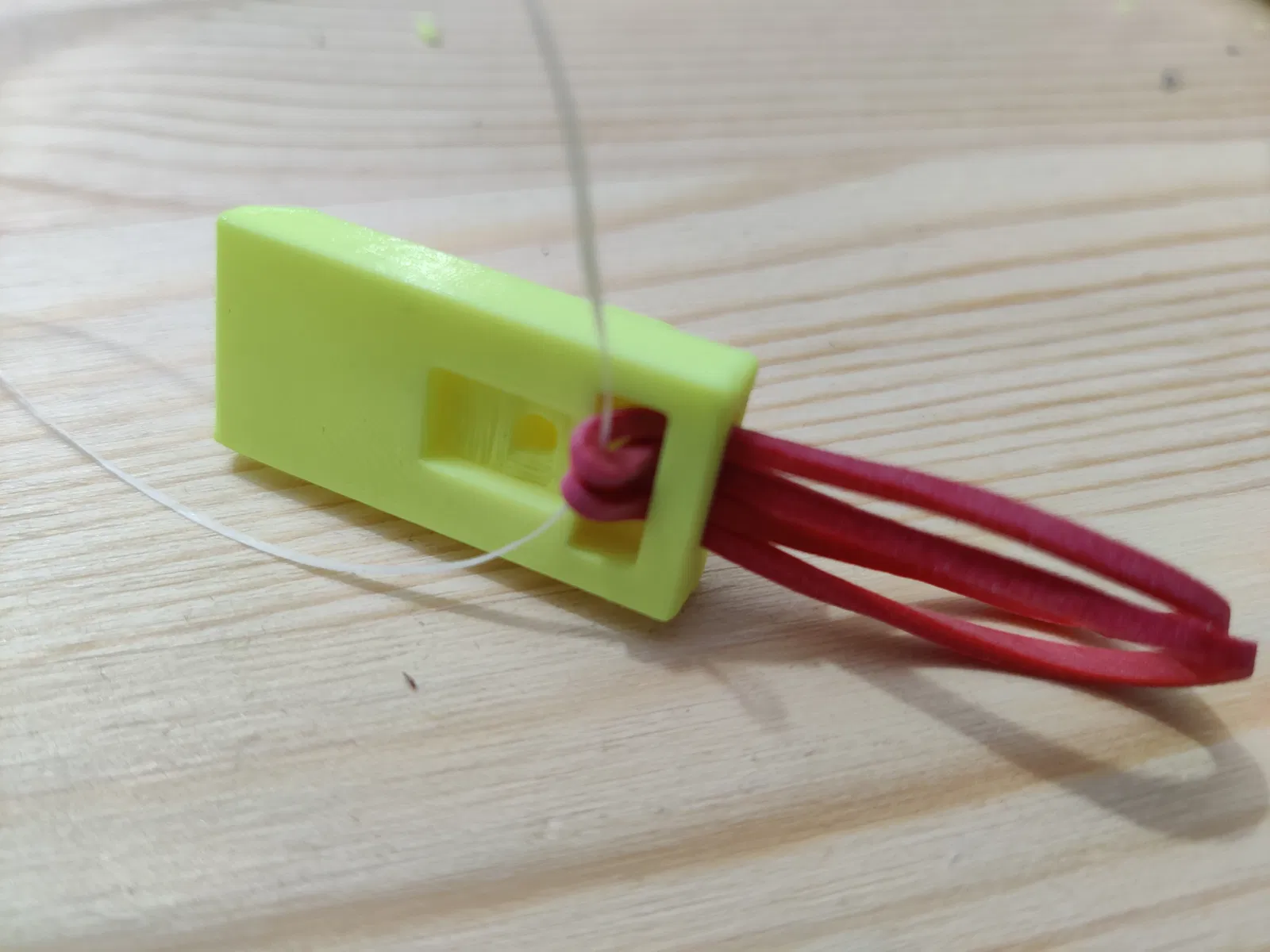

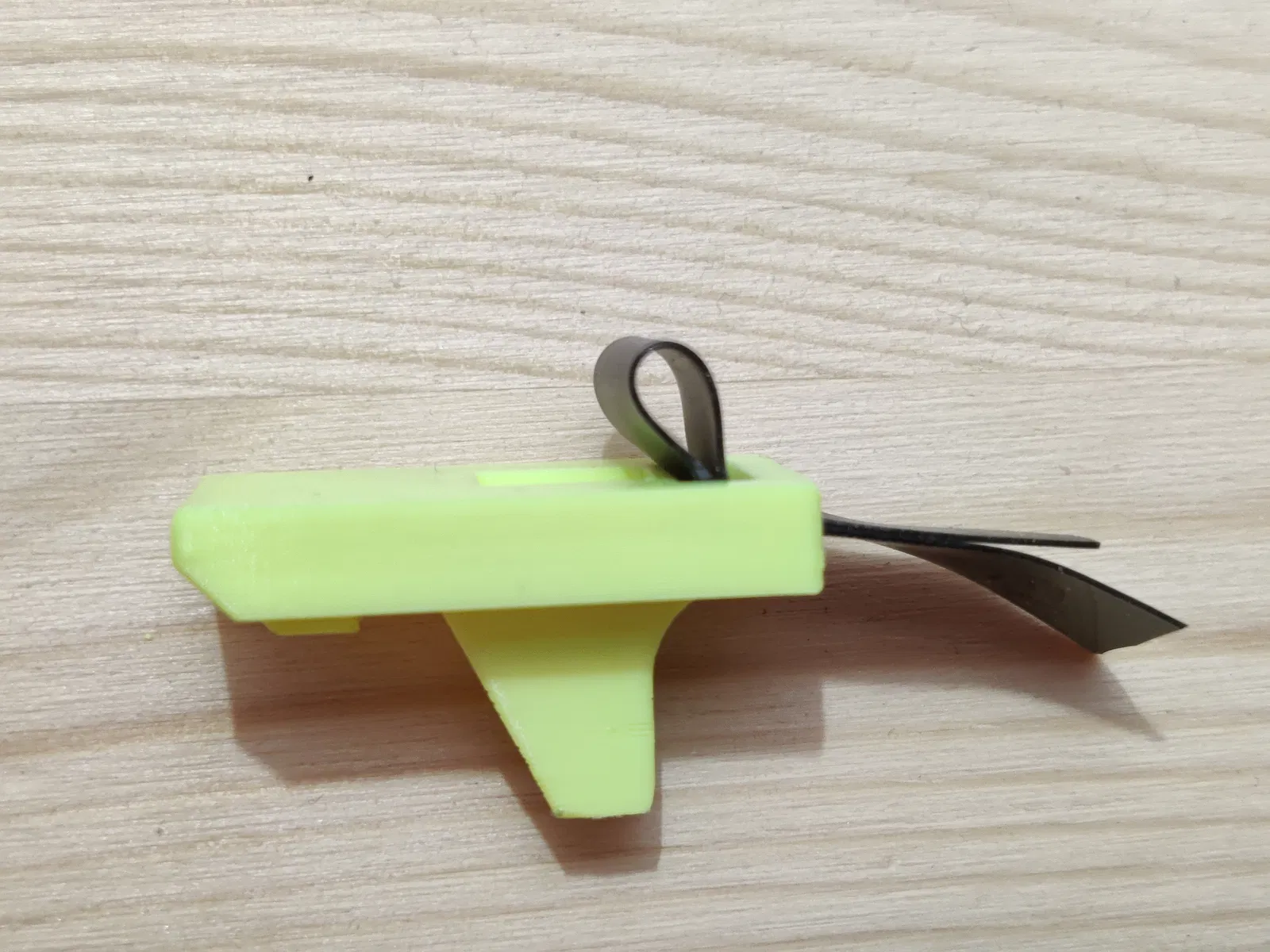

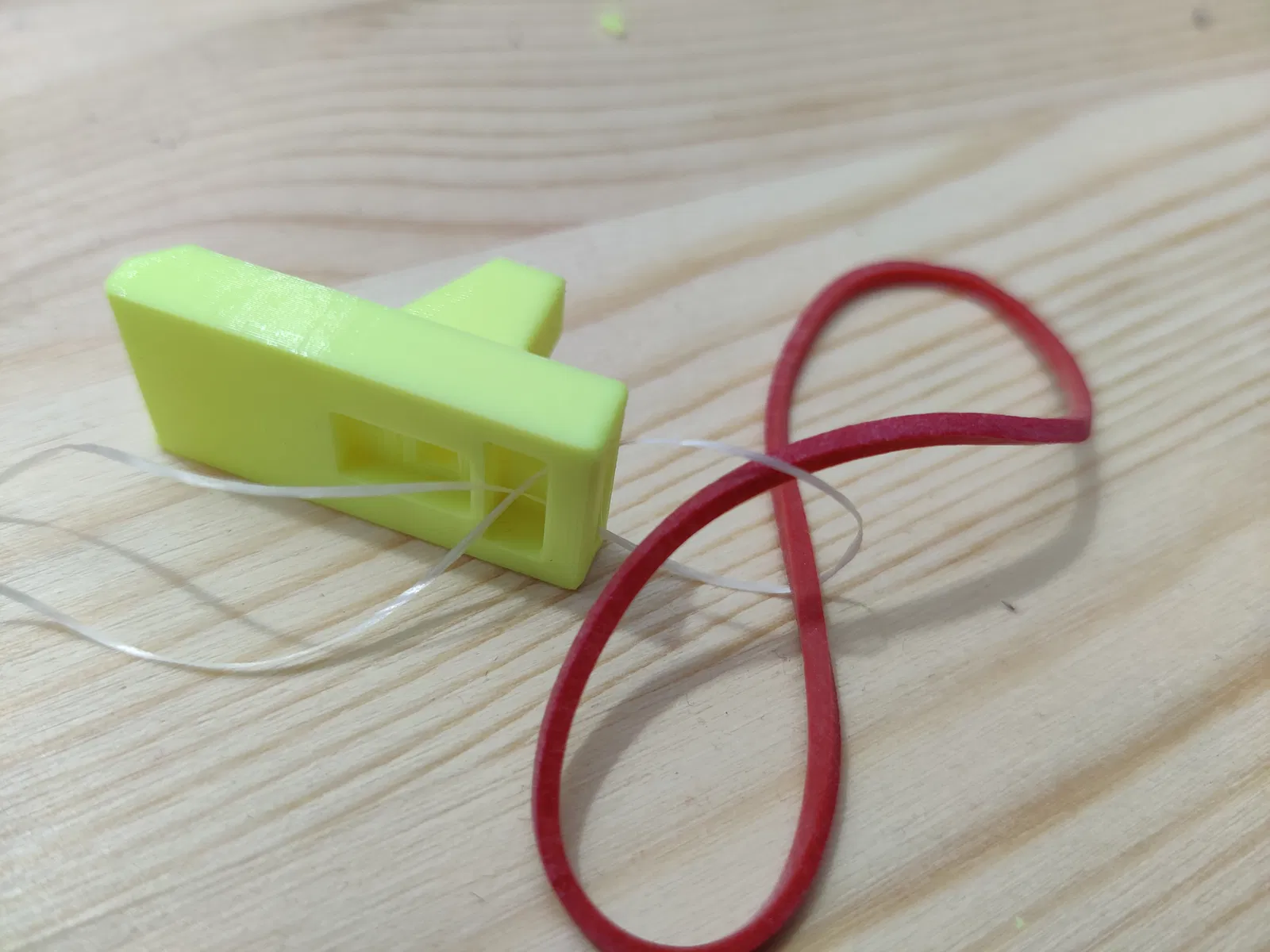

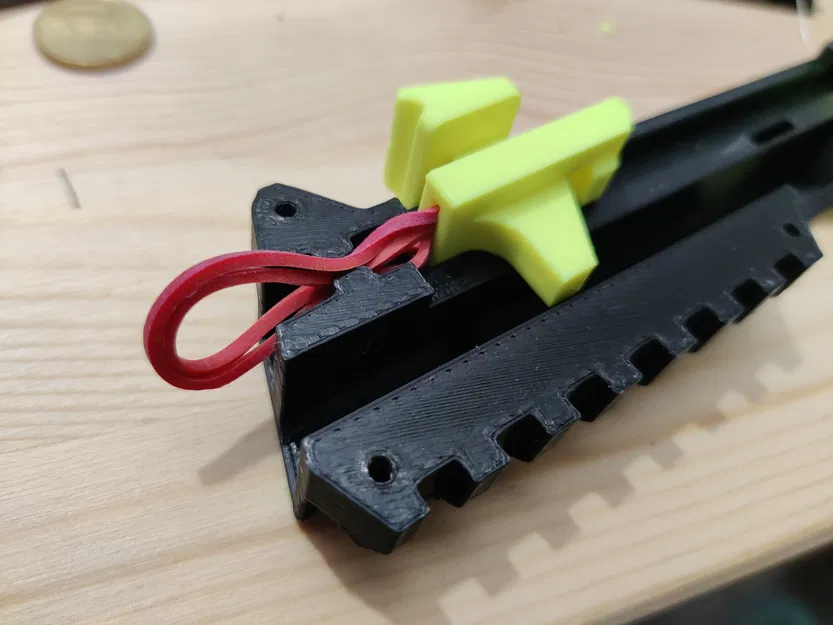

Luồn dây thun vào thanh trượt và cố định bằng đoạn nhựa 10mm.

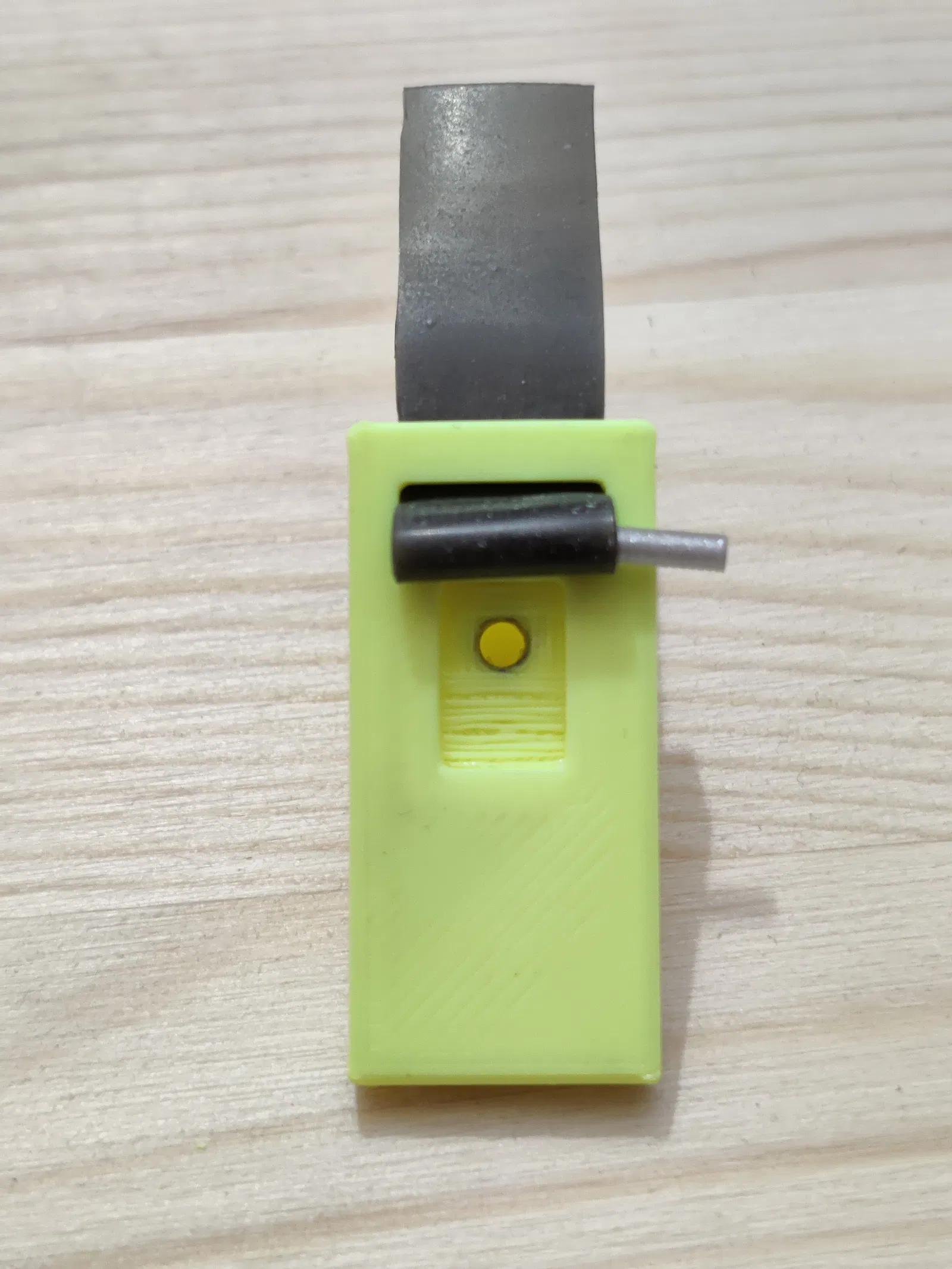

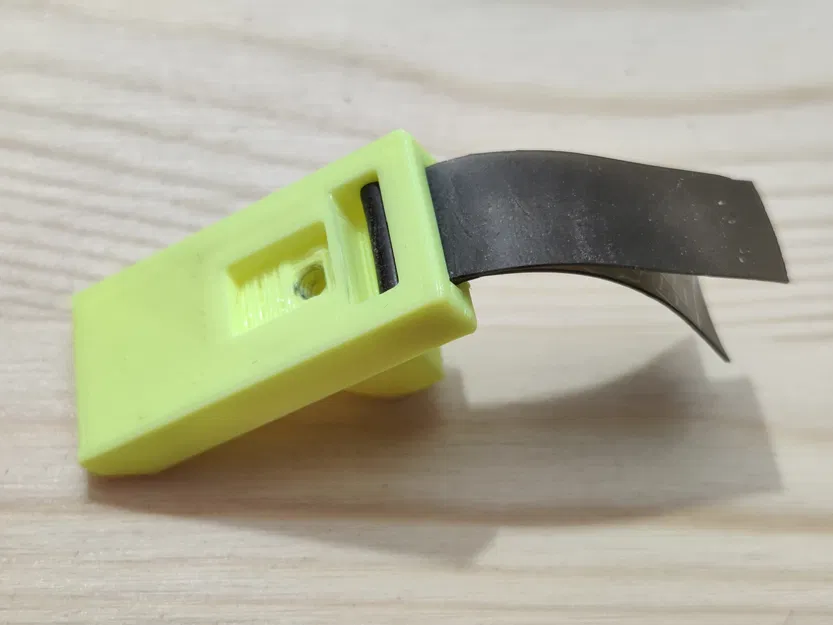

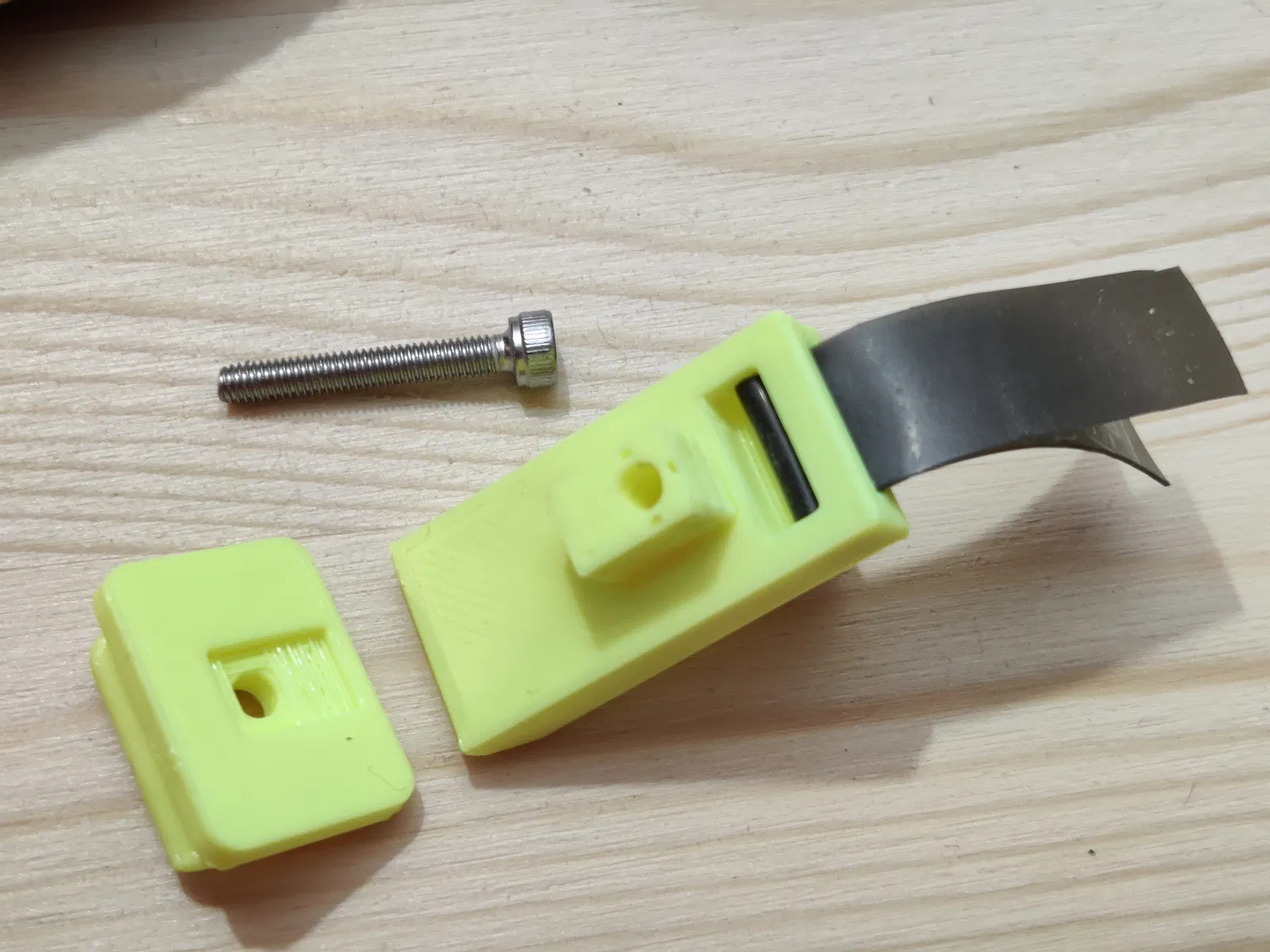

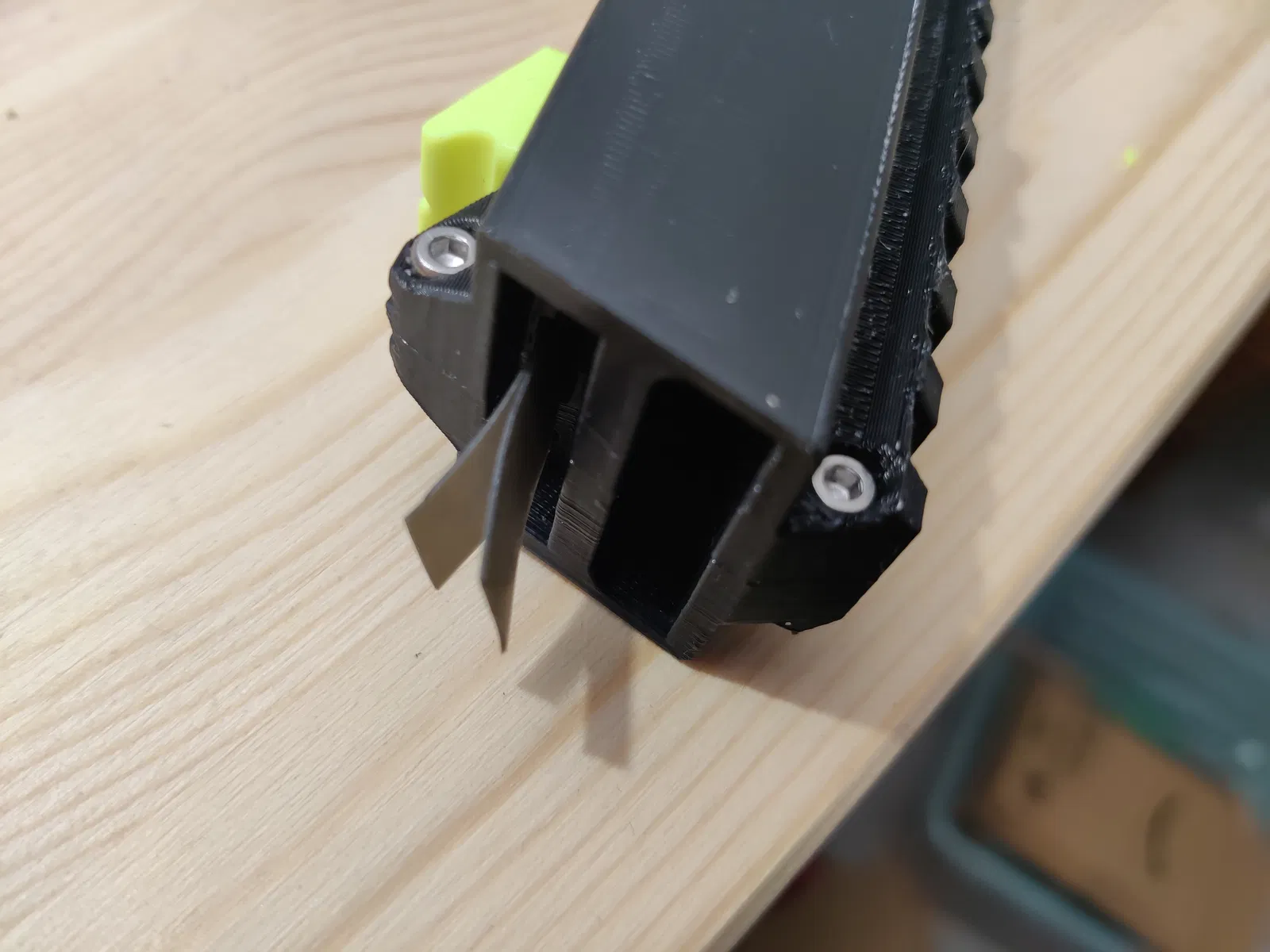

Với phiên bản Theraband: cắt một dải rộng 10mm với chiều dài ít nhất 65mm, để vạt dưới dài hơn vạt trên 2mm. Cố định bằng đoạn nhựa 10mm.

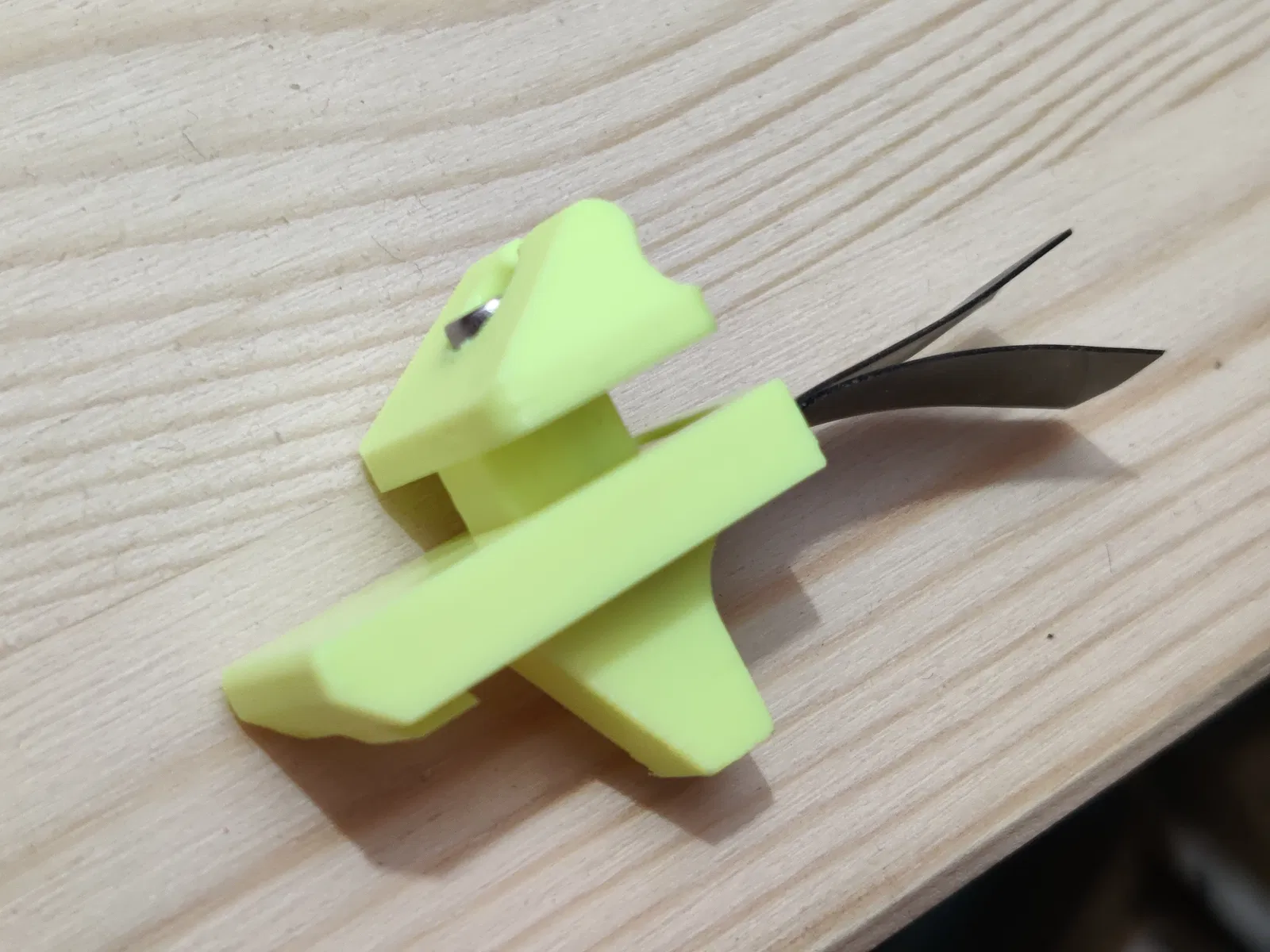

Đặt khối trượt (chú ý chiều, nó không còn đối xứng nữa!) vào trong và đặt thanh khóa lên trên. Dùng vít 20mm để cố định các chi tiết.

Nếu dùng bản dây thun, bạn có thể cần giũa hoặc chà nhám khu vực giữ dây. Do vân in nằm song song với hướng kéo của dây nên dây có thể bị trượt. Tôi đã từng bị như vậy, nhất là khi có dính dầu bôi trơn PTFE. Làm nhám khu vực này sẽ khắc phục vấn đề vĩnh viễn.

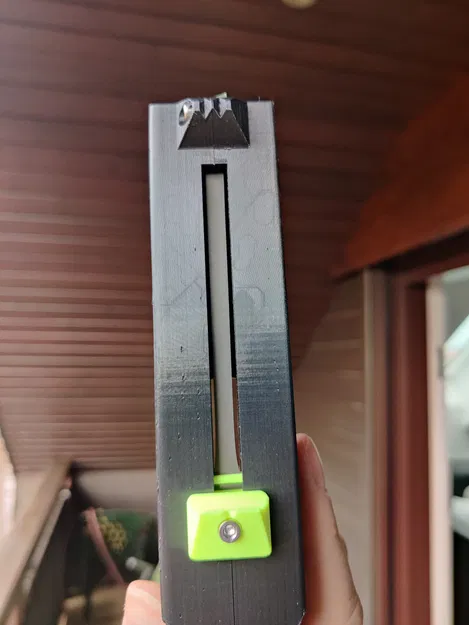

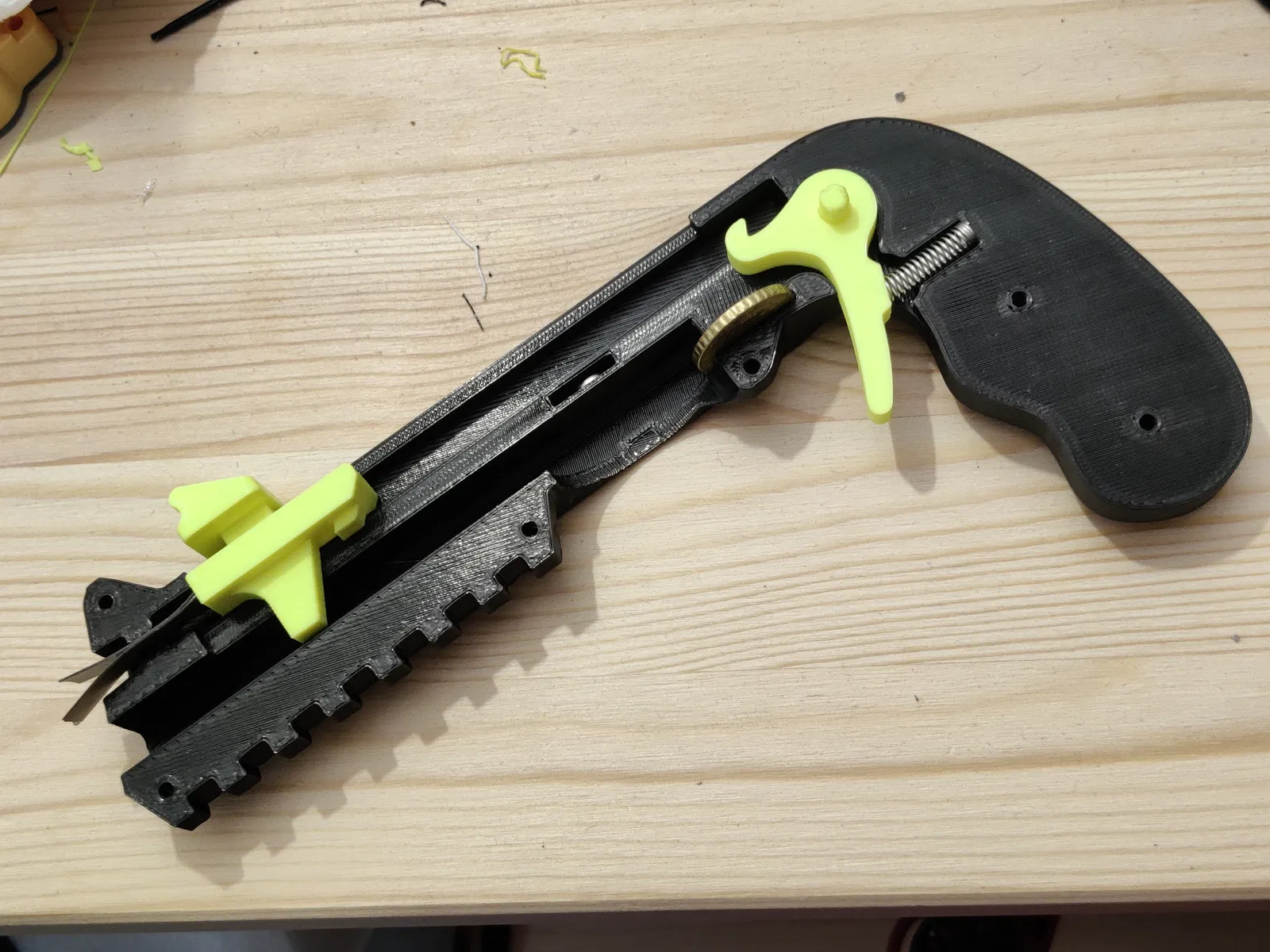

Đặt cụm trượt vào nửa bên phải, đẩy hết cỡ về phía trước để dây thun luồn qua rãnh và thò ra ở ngăn chứa.

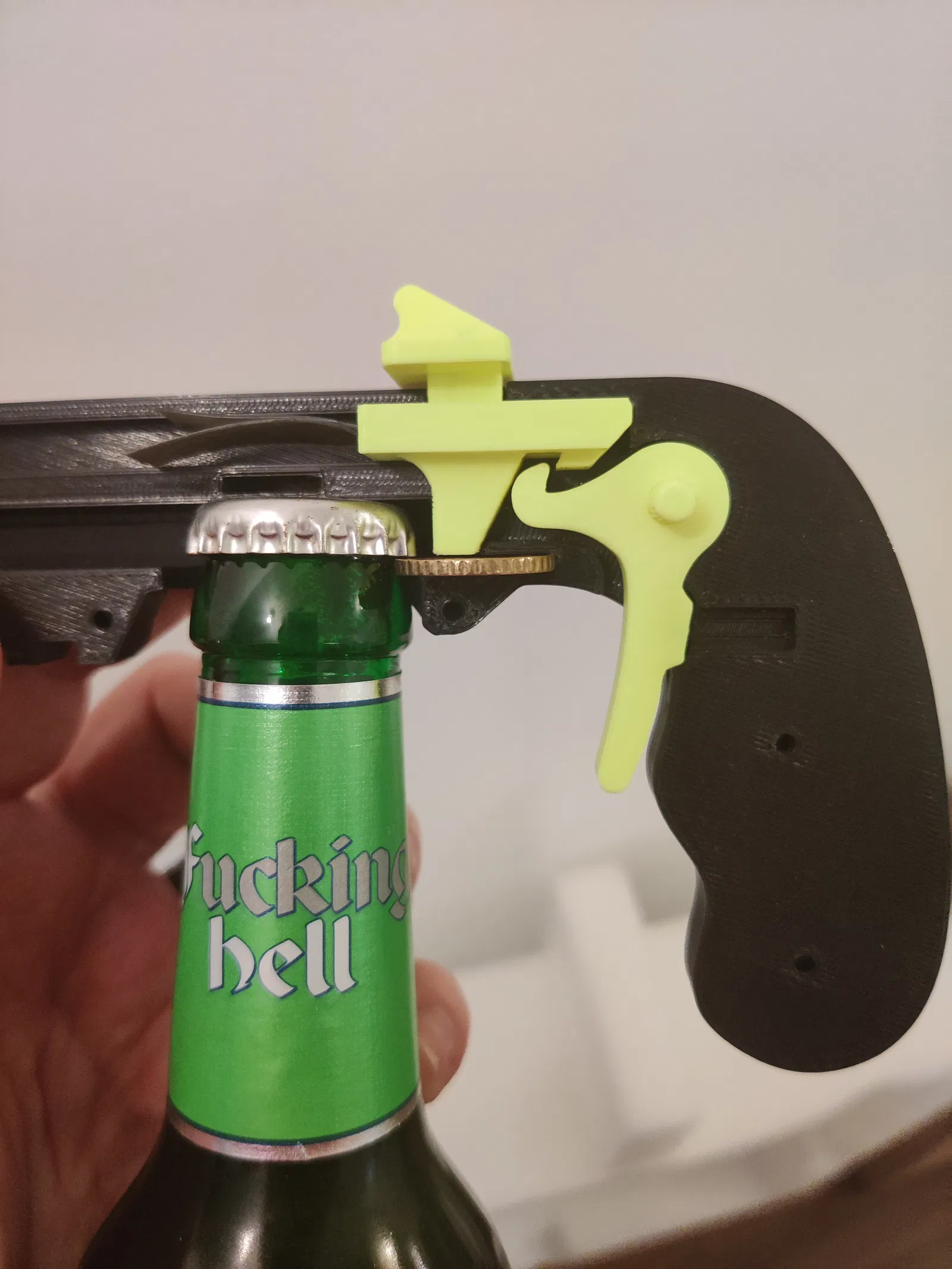

Đặt đồng xu vào khe. Lắp cò súng vào trục, đảm bảo nó di chuyển mượt mà rồi đặt vào nửa bên phải. Chèn lò xo vào vị trí phía sau cò súng (hơi khó một chút).

Đặt nửa bên trái lên, đảm bảo không bị cấn khi lắp. Vặn chặt các nửa với nhau bằng 3 vít 16mm ở tay cầm và vít 10mm ở các vị trí khác.

Nếu lò xo không chịu ở yên, hãy thử cách này: Xỏ một chiếc tăm qua lò xo đang giãn, đảm bảo một đầu lò xo nằm trong rãnh cò súng và hướng của lò xo trùng với rãnh. Đừng nén lò xo vội! Ép hai nửa lại, chúng sẽ không khít vì lò xo đang ở giữa. Dùng một mảnh bìa cứng hoặc thẻ nhựa đẩy lò xo dọc theo chiếc tăm cho đến khi nó đủ ngắn để lọt vào rãnh. Hai nửa sẽ sát lại nhưng vẫn còn khe hở do chiếc tăm. Trong khi giữ chặt hai nửa, rút tăm ra và chúng sẽ khít hoàn toàn.

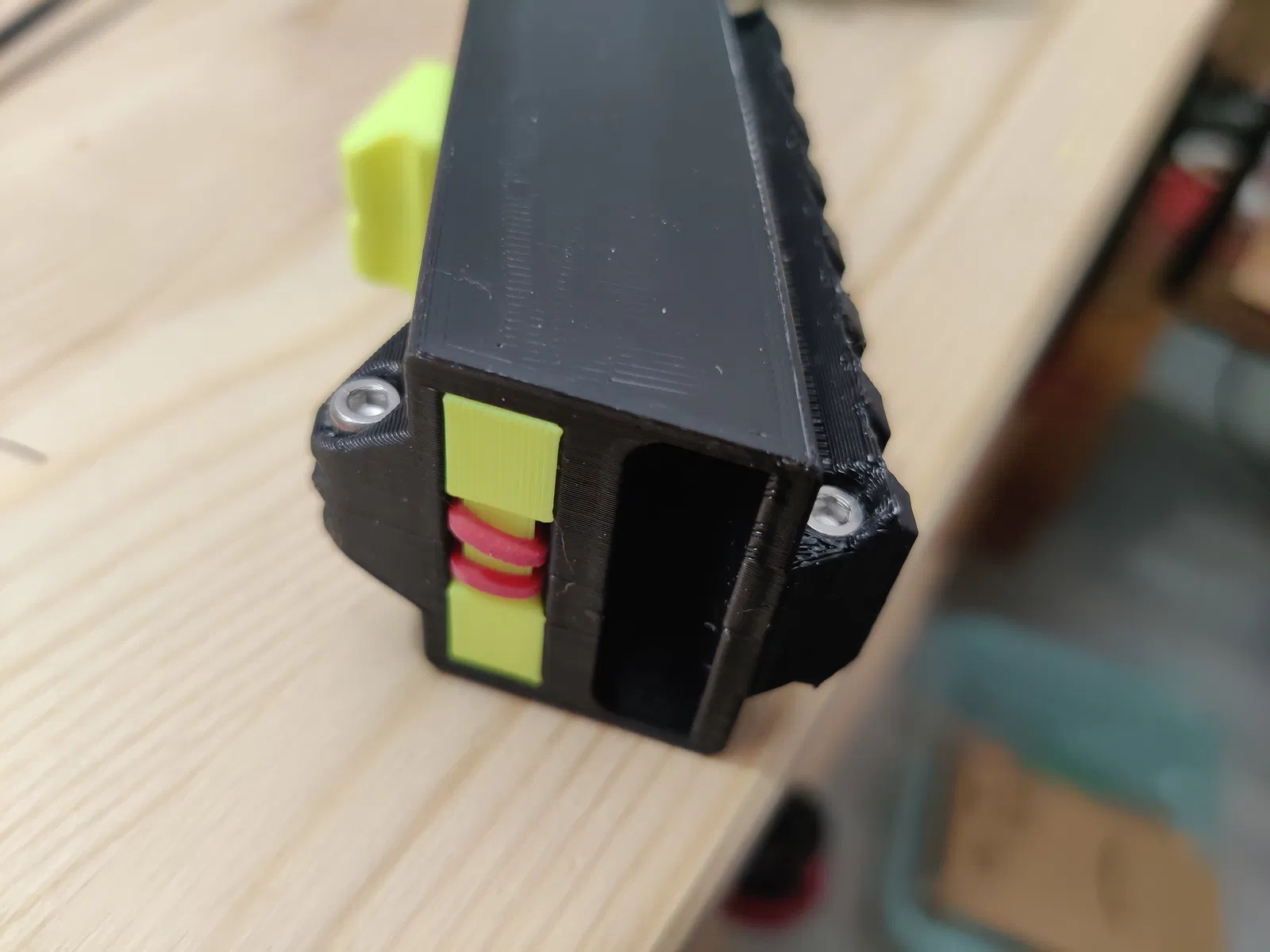

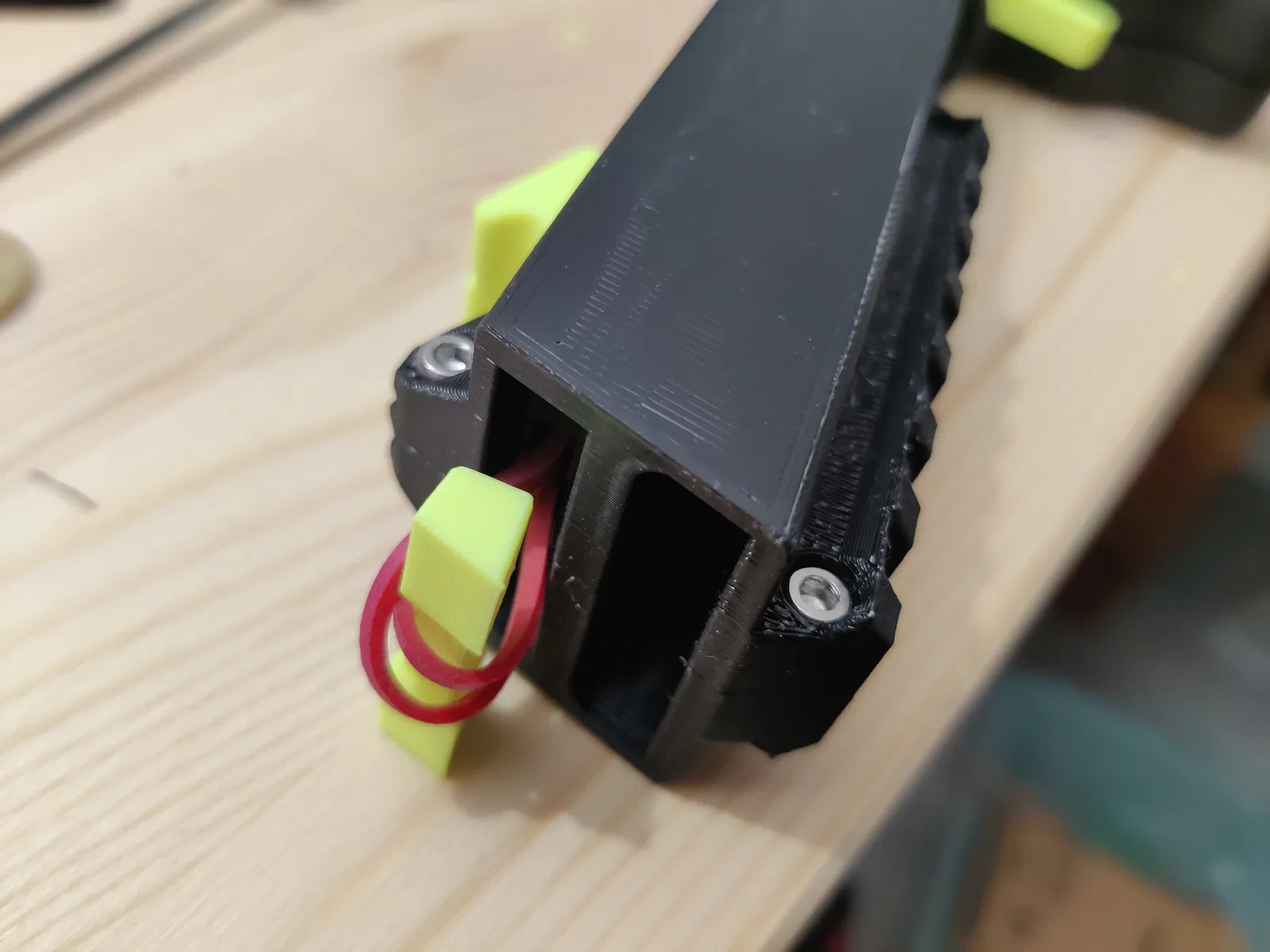

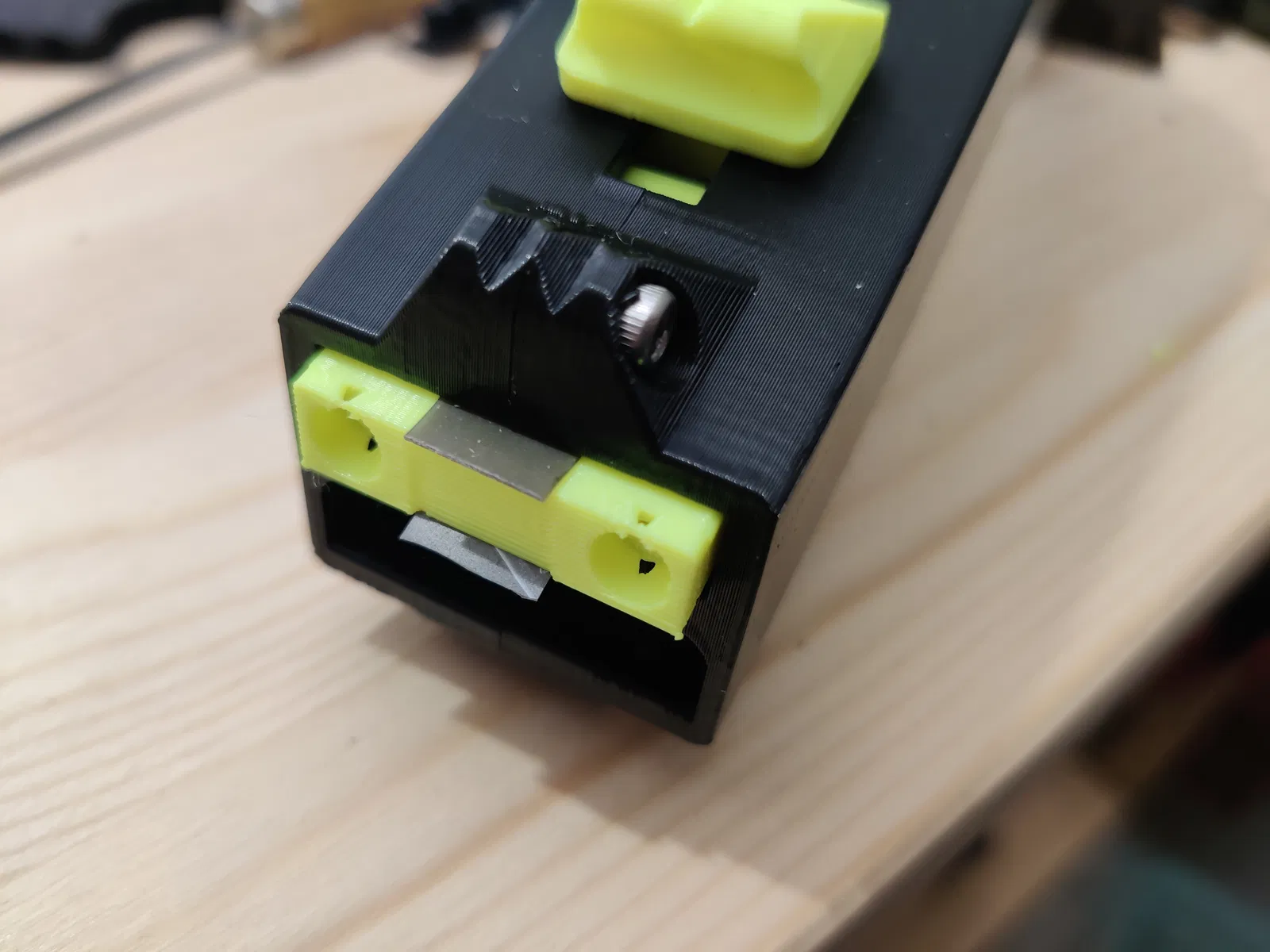

Với dây thun, chỉ cần đẩy chốt giữ dây qua các vòng dây, kéo thanh trượt về sau là xong.

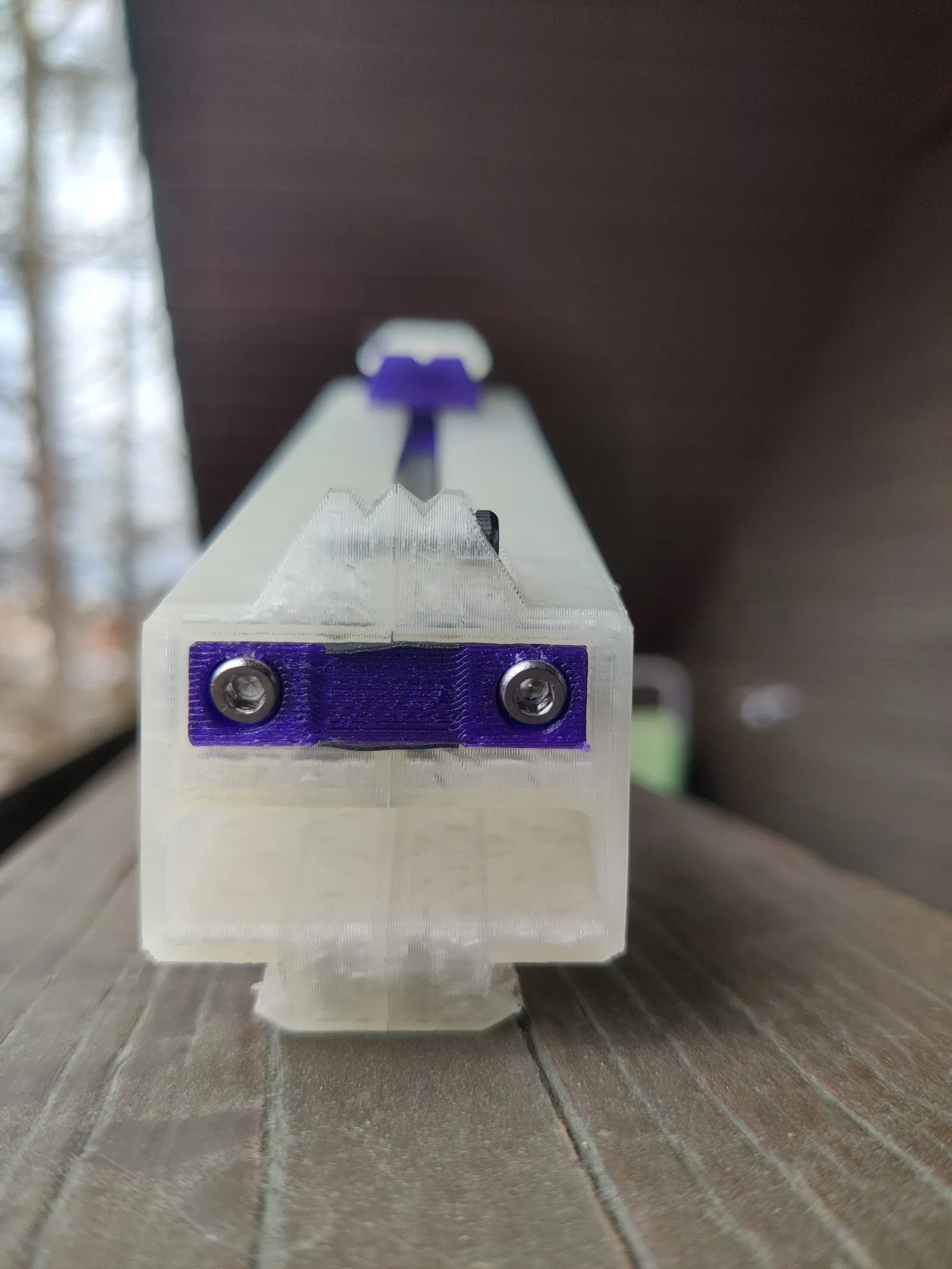

Bản Theraband thì phức tạp hơn: kéo thanh trượt từ từ cho đến khi các đầu ngang bằng với miệng nòng. Đặt chốt giữ Theraband giữa các vạt và đẩy vào cẩn thận. Nếu mọi thứ đã khít, vặn 2 vít 10mm vào.

Với dây thun mạnh hoặc Theraband đen, tôi khuyên không nên bắn khi chưa nạp nắp chai. Nó có thể bị hỏng do năng lượng dự trữ không có chỗ thoát.

Gợi ý các trò chơi:

Đây là một vài ý tưởng trò chơi với món đồ chơi này. Bạn có ý tưởng hay hơn? Hãy cho tôi biết dưới phần bình luận!

Trích dẫn phim

Khi bắn, người chơi phải đọc một câu thoại trong phim. Chúng tôi bắt đầu với các câu thoại của nhân vật cầm súng (vd: "Come with me if you want to live!") nhưng cuối cùng cũng hết câu vì không được lặp lại.

Đấu súng

Hai người chơi, tay trái cầm chai bia chưa mở, tay phải cầm súng đã nạp đạn, đứng quay lưng vào nhau. Cả hai đi 5 bước để cách nhau 10 bước. Theo hiệu lệnh (của người thứ ba), họ quay lại đối mặt, mở bia bằng súng và uống. Khi uống xong (không được sớm hơn một giây), nắp chai mới được bắn về phía đối thủ. Nếu trượt, có thể mở tiếp chai khác, uống và bắn tiếp. Ai bị trúng trước sẽ thua và phải đi mua bia mới.

Thùng rác

Đặt một cái thùng ở góc, mọi người phải bắn nắp chai vào thùng. Ai bắn trượt phải uống cạn ngay chai bia vừa mở và thử lại với chai mới.

Quy trình thiết kế

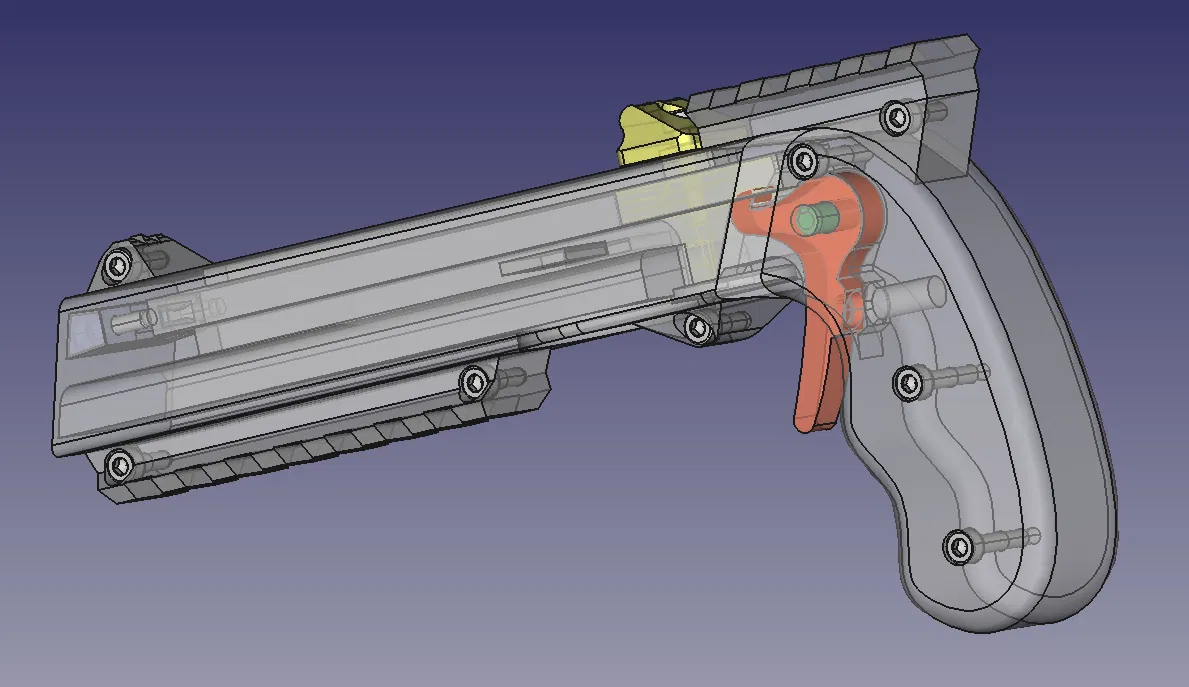

Mọi thứ bắt đầu vào mùa hè 2021 khi tôi tình cờ thấy bản gốc. Tôi in ra và thấy nó rất tuyệt, nhưng cò súng quá dài làm tôi khó chịu. Tôi phải di chuyển ngón giữa ra để nhấn. Vì vậy, tôi đưa nó vào FreeCAD và làm ngắn lại. Sau đó, thanh trượt bị kẹt nhẹ khi kéo về. Thỉnh thoảng súng bị kẹt do nắp chai không khớp. Tôi chưa bao giờ có loại dây thun như thiết kế gốc và cũng không thích cái nút thắt ở phía trước. Sau đó, tôi bắt đầu thiết kế lại thanh trượt trong FreeCAD (vì dùng Linux nên không dễ dùng Fusion360 hay các công cụ Windows khác) và đó đúng là một cơn ác mộng. Mỗi lần thay đổi một chút ở phần trên, mọi thứ phía dưới đều hỏng và phải làm lại toàn bộ. Phần lớn là lỗi của tôi khi chồng chéo các tính năng lên nhau. Tôi không biết cách làm tốt hơn và các bài hướng dẫn cũng chỉ làm thế thôi.

Cuối cùng tôi cũng làm xong và ngay cả nguyên mẫu đầu tiên cũng hoạt động hoàn hảo. Cơ chế cò súng mới cảm giác rất tuyệt. Tuy nhiên... tôi sẽ phải làm lại phần thân từ đầu nếu muốn thêm tính năng. Khi đóng gói để đăng lên PrusaPrinters, tôi thấy cuộc thi Bottle Opener Contest. Thật là trùng hợp! :-)

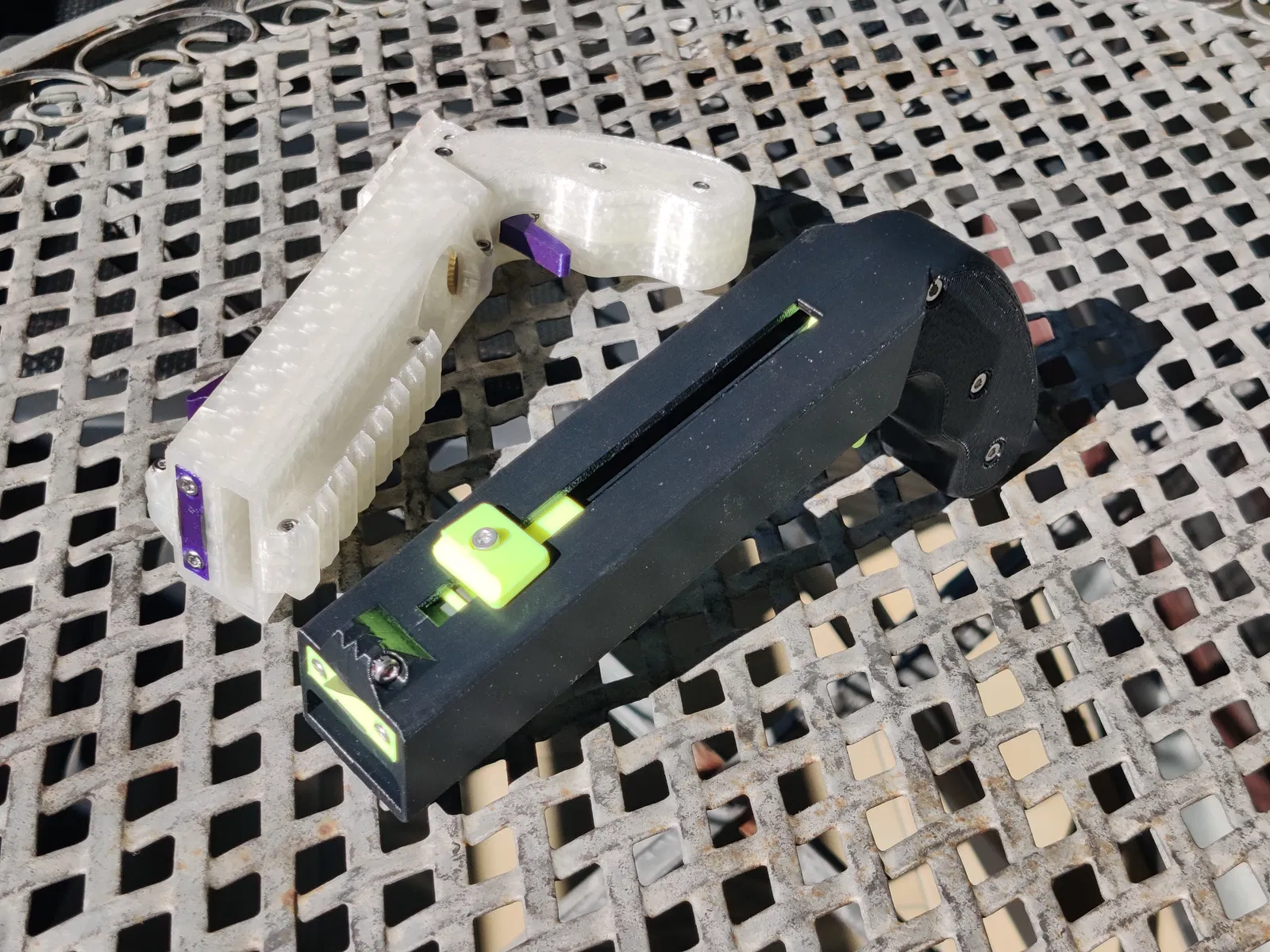

Giờ tôi đã dành 3 ngày để in thêm các nguyên mẫu và chụp ảnh để đạt chất lượng như Josef từng đăng trên Twitter.

Về cuộc thi

Tôi biết rằng mình đang nộp một tác phẩm không hoàn toàn là gốc. Hy vọng điều này không sao. Tôi rất may mắn khi hoàn thành tác phẩm đúng lúc cuộc thi này bắt đầu.
