Ngàm gắn đèn pin/laser cho Picatinny/NATO Rail – tùy chỉnh đơn giản

Động lực

Một thời gian trước mình có đăng một mẫu khá , và nó còn thắng cuộc thi Bottle Opener Contest nữa. Mẫu đó có sẵn accessory rails để gắn laser, đèn pin hoặc sight.

Tuy nhiên mình không tìm được ngàm gắn đèn pin bán sẵn nào vừa nhỏ vừa đơn giản. Cái nào cũng quá… “chuyên nghiệp”. Vì vậy mình muốn tự làm một cái. Kế hoạch ban đầu là cho phép dùng được nhiều đường kính khác nhau và có khả năng chỉnh 2 trục.

Trở ngại

Mình không nghĩ ra được thiết kế đơn giản để làm hết mấy yêu cầu đó, nên bắt đầu cắt bớt tính năng. Miễn sao đèn rọi đại khái đúng hướng là được; đèn pin thật ra không cần chỉnh, và vì ai cũng có máy in 3D, lại có thiết kế tùy biến, thì cũng không cần làm sẵn ngàm cho nhiều đường kính—chỉ cần thiết kế chỉnh được là ổn.

Kết quả là một thiết kế rất đơn giản. Có thể nó cũng là một compliant mechanism, nhưng mình không chắc lắm.

Compliant Mechanism?

Để lắp, bóp nhẹ phần phía đèn pin cho hai bên sát lại rồi trượt nó vào rail từ một trong hai đầu. Phần nối giữa hai nửa hoạt động như một lò xo. Khi đã vào vị trí, bấm (snap) đèn pin hoặc laser vào. Lực từ vật đang được kẹp cũng sẽ ép phần kẹp rail ôm chặt vào rail. Lúc trước có thể còn xê dịch được, nhưng giờ thì nó cố định. Vậy cái này có được tính là compliant mechanism không?

Các biến thể thiết kế

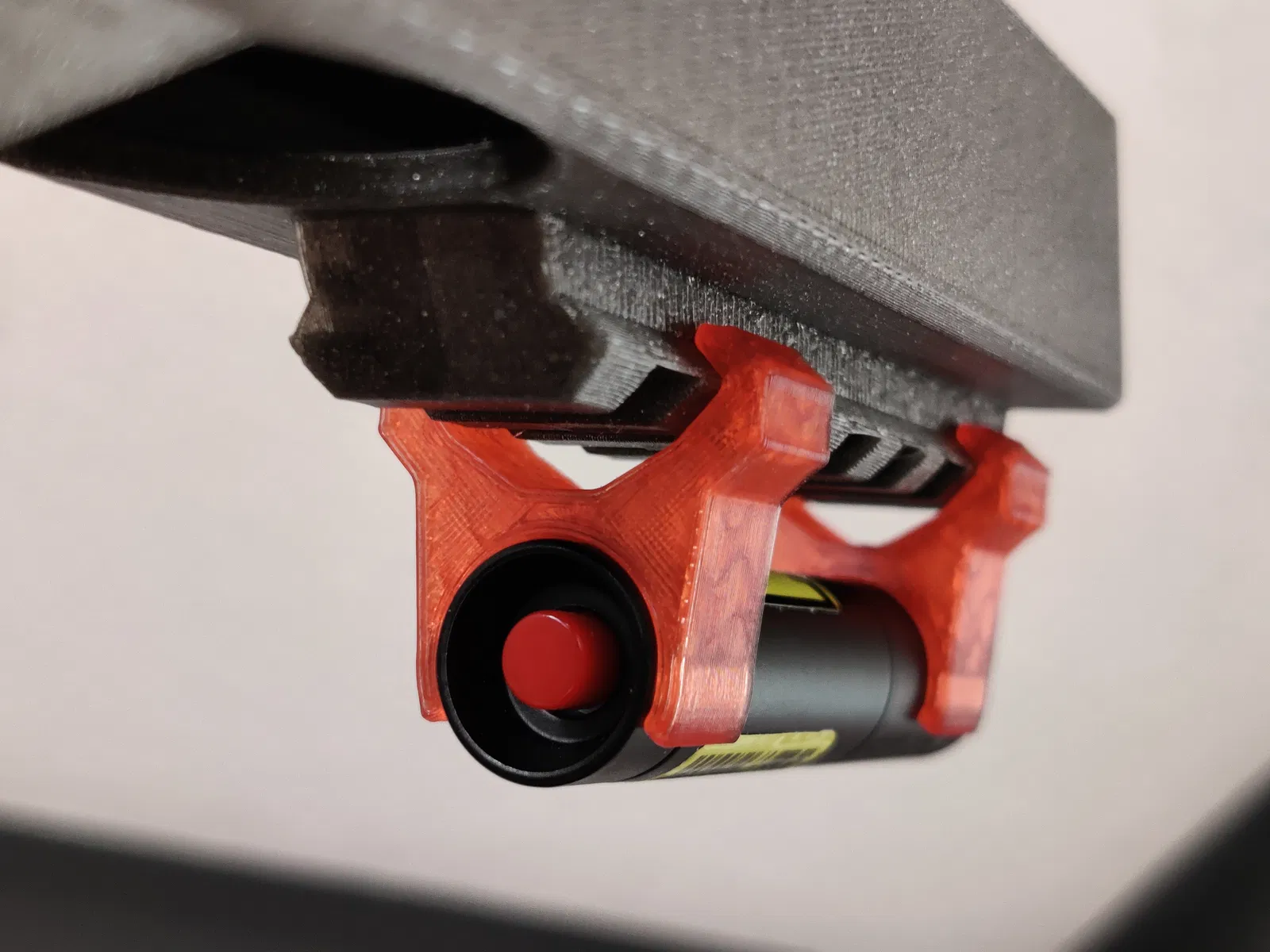

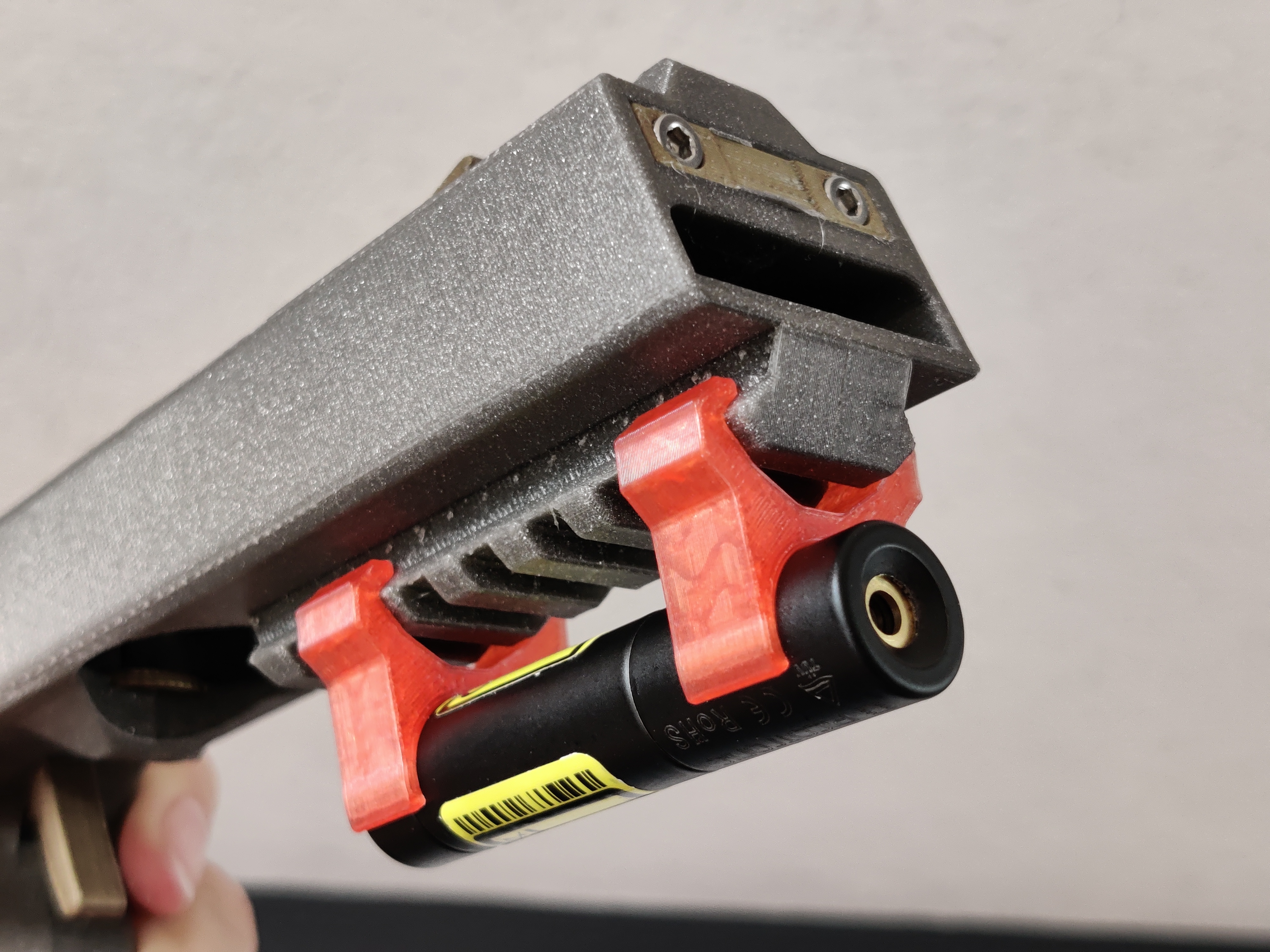

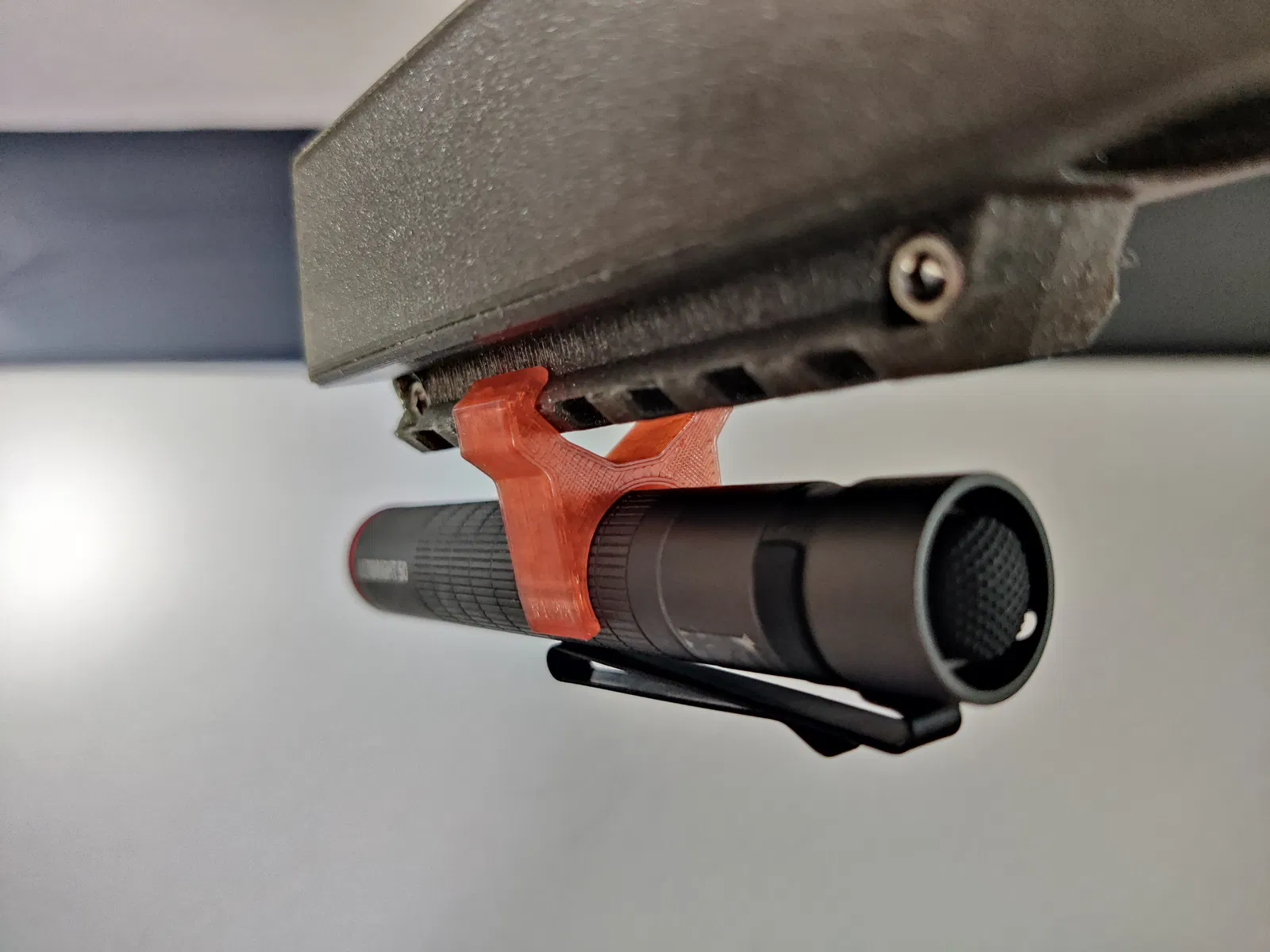

Bạn dùng hai kẹp nhỏ hay một kẹp lớn đều được, tùy bạn. Hai kẹp đặt xa nhau cho độ ổn định rất tốt, còn một kẹp thì dễ thao tác hơn.

Tham số

Có nhiều tham số, nhưng chỉ 2 đến 4 cái đầu là quan trọng. Danh sách được sắp theo khả năng bạn sẽ cần đổi giá trị.

• flashlight_diameter: đường kính vật bạn muốn gắn. Nếu kẹp quá chặt hoặc quá lỏng, chỉnh theo từng 0.1 mm.
• length: chiều dài mong muốn của kẹp
• opening_angle: 120 là điểm bắt đầu hợp lý
• spring_thickness: kẹp dài hơn thì nên dùng “spring” mỏng hơn.
• wall: độ dày thành của phần kẹp đèn pin.
• picatinny_width: theo tiêu chuẩn, chỉnh nếu không khớp chính xác
• picatinny_height: theo tiêu chuẩn, thường không cần chỉnh
• picatinny_base: theo tiêu chuẩn, dùng được cho rail kiểu Picatinny và NATO
• picatinny_offset: khoảng cách giữ vật được kẹp cách khỏi rail (dùng hai kẹp với offset khác nhau để chỉnh góc đơn giản)
• picatinny_thickness: đổi nếu cần

Ví dụ thiết kế

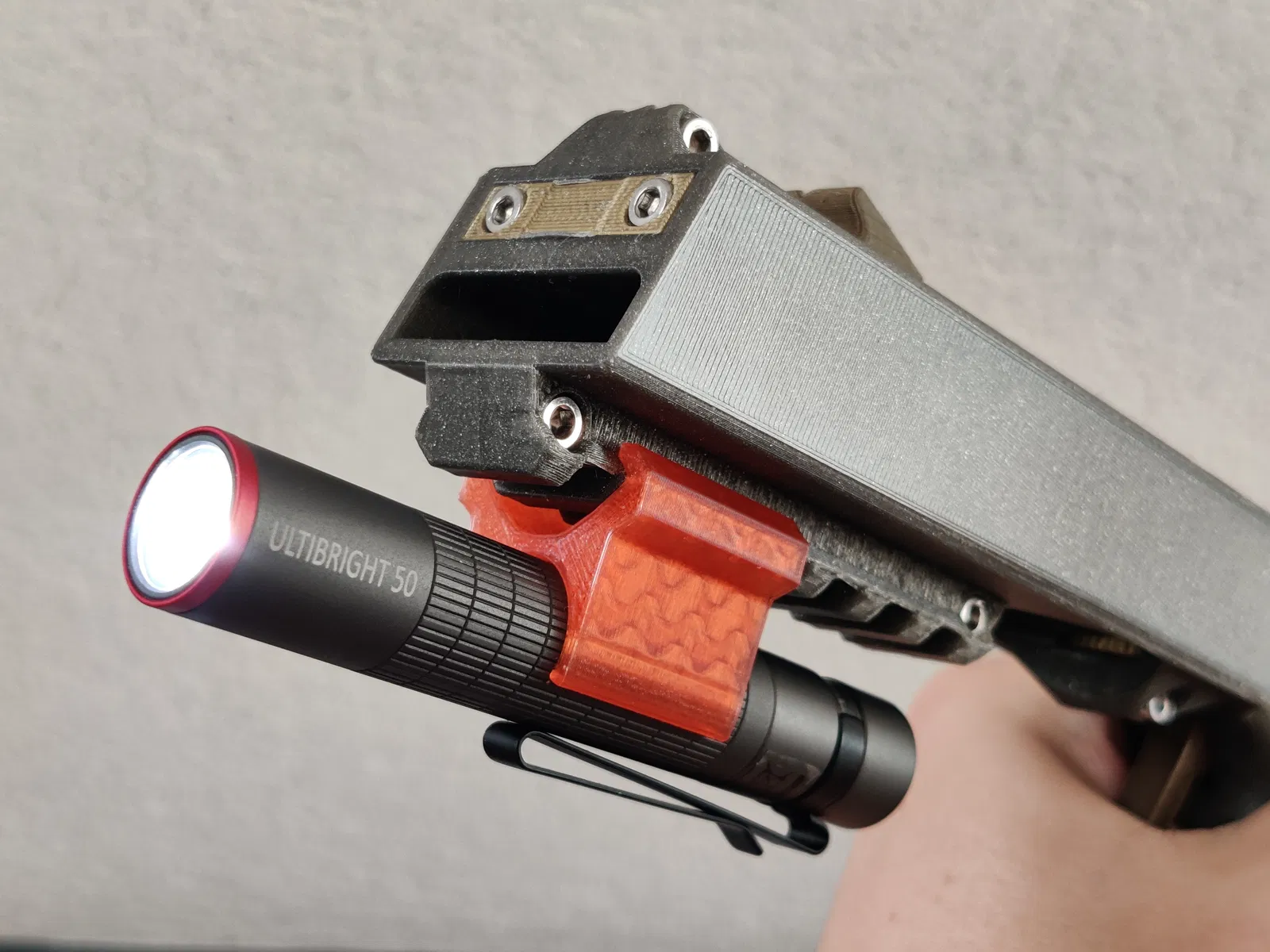

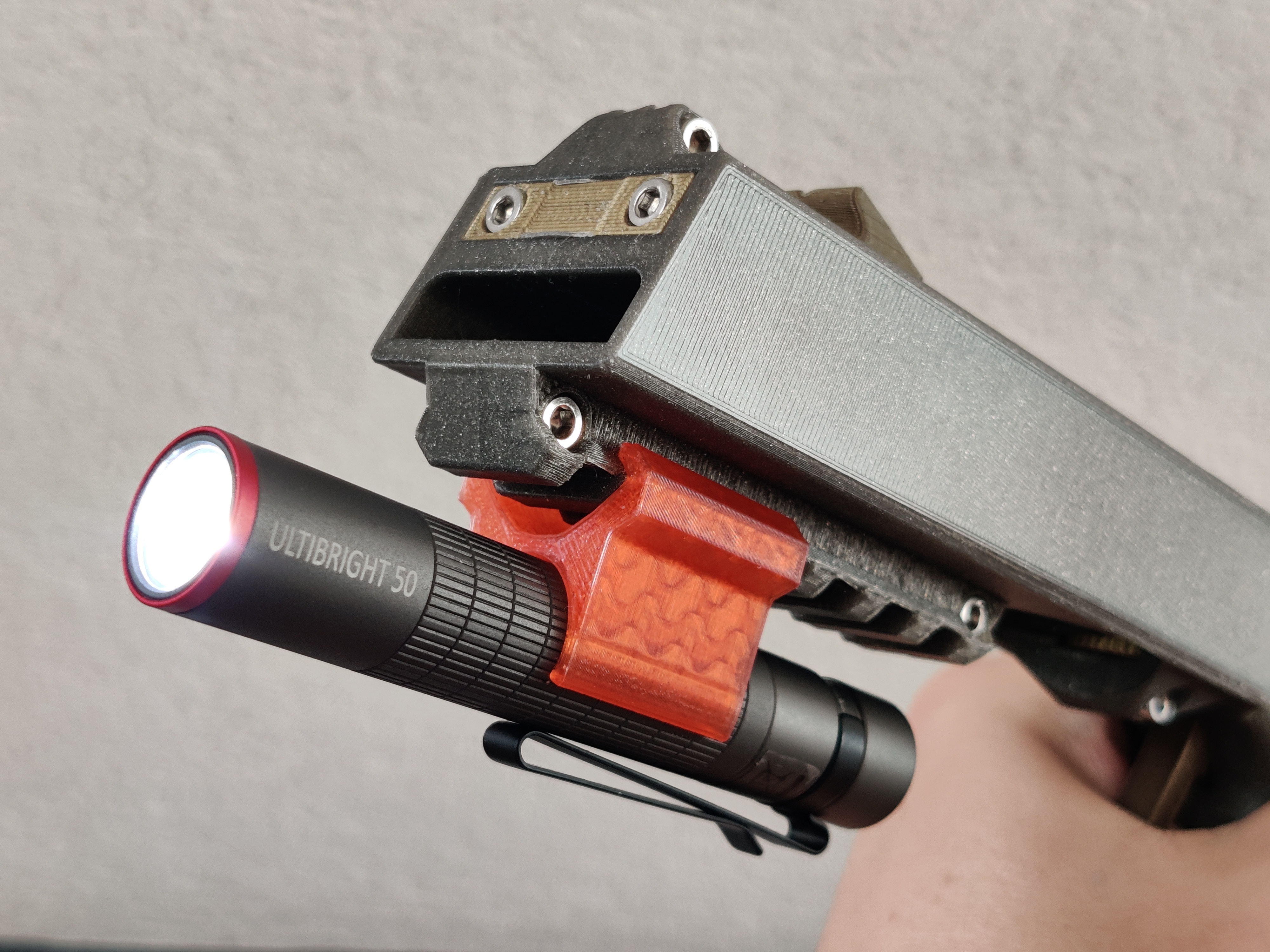

Mình có kèm ví dụ cho một Đèn pin (đường kính 15.8mm) và một Laser (đường kính 14.7mm)
