Vỏ Case Cho Raspberry PI Zero 2W

Mình đã dùng Octo-print trên Raspberry PI 3B được vài năm rồi, nhưng gần đây khi mua máy in mới và muốn kết nối nó với Octo-print, mình bắt đầu tìm kiếm một giải pháp thay thế. Mình phát hiện ra Raspberry PI Zero 2W là nền tảng rất được khuyến khích để chạy Octo-print. Thế là mình cần một cái vỏ case cho con Zero này.

Cập nhật: Nếu các bạn cũng dùng PI để chạy Octo-print và muốn gắn nó lên máy in giống mình, hãy .

Về mô hình này

Một chiếc vỏ case đơn giản cho PI Zero 2W với rất nhiều lỗ thông gió.

In ấn

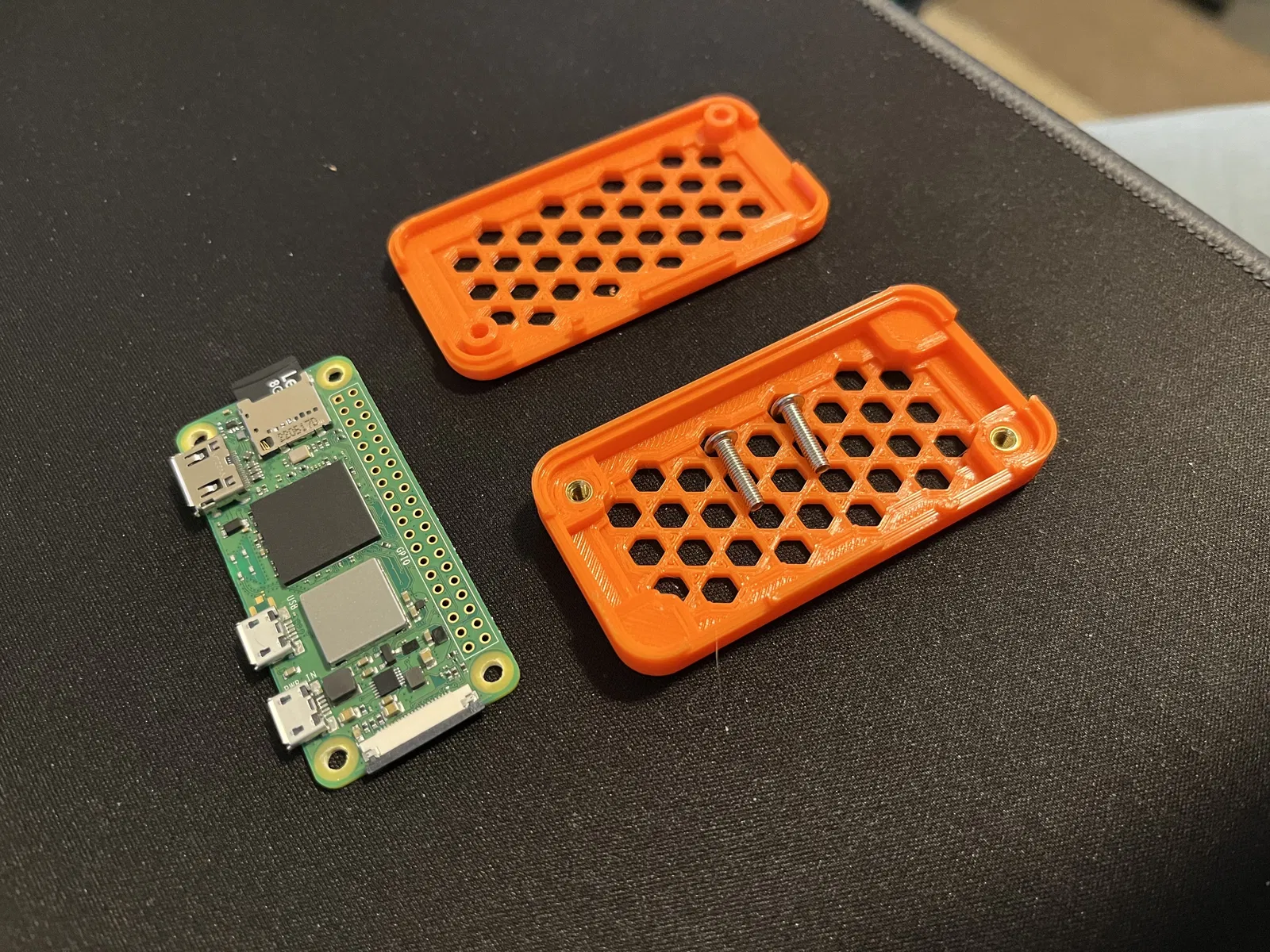

In mỗi linh kiện một cái:

• top.stl
• bottom.stl

Mình in bằng profile PLA tiêu chuẩn của Cura, đã chỉnh sửa cho Inland Tough PLA ở độ cao lớp 0.2mm và độ lấp đầy (infill) 20%. Không cần hỗ trợ (supports). Có một lớp màng mỏng bên trong các lỗ vít ở phần nắp mà bạn sẽ cần chọc thủng để luồn vít qua.

Lắp ráp

Linh kiện cần thêm

• 2x Brass inserts M3
• 2x Ốc vít M3

Hướng dẫn lắp ráp

• Vì ốc M3 hơi to so với lỗ trên board PI Zero, mình đã phải khoan rộng lỗ ra 3mm. Nếu có thể, các bạn cứ thoải mái chỉnh sửa lại mô hình để dùng ốc và brass inserts M2.5 nhé.
• Gắn brass inserts vào các lỗ ở phần đáy (Base).
• Đặt board PI Zero vào phần đáy.
• Chọc thủng lớp màng mỏng ở các lỗ vít trên phần nắp (top).

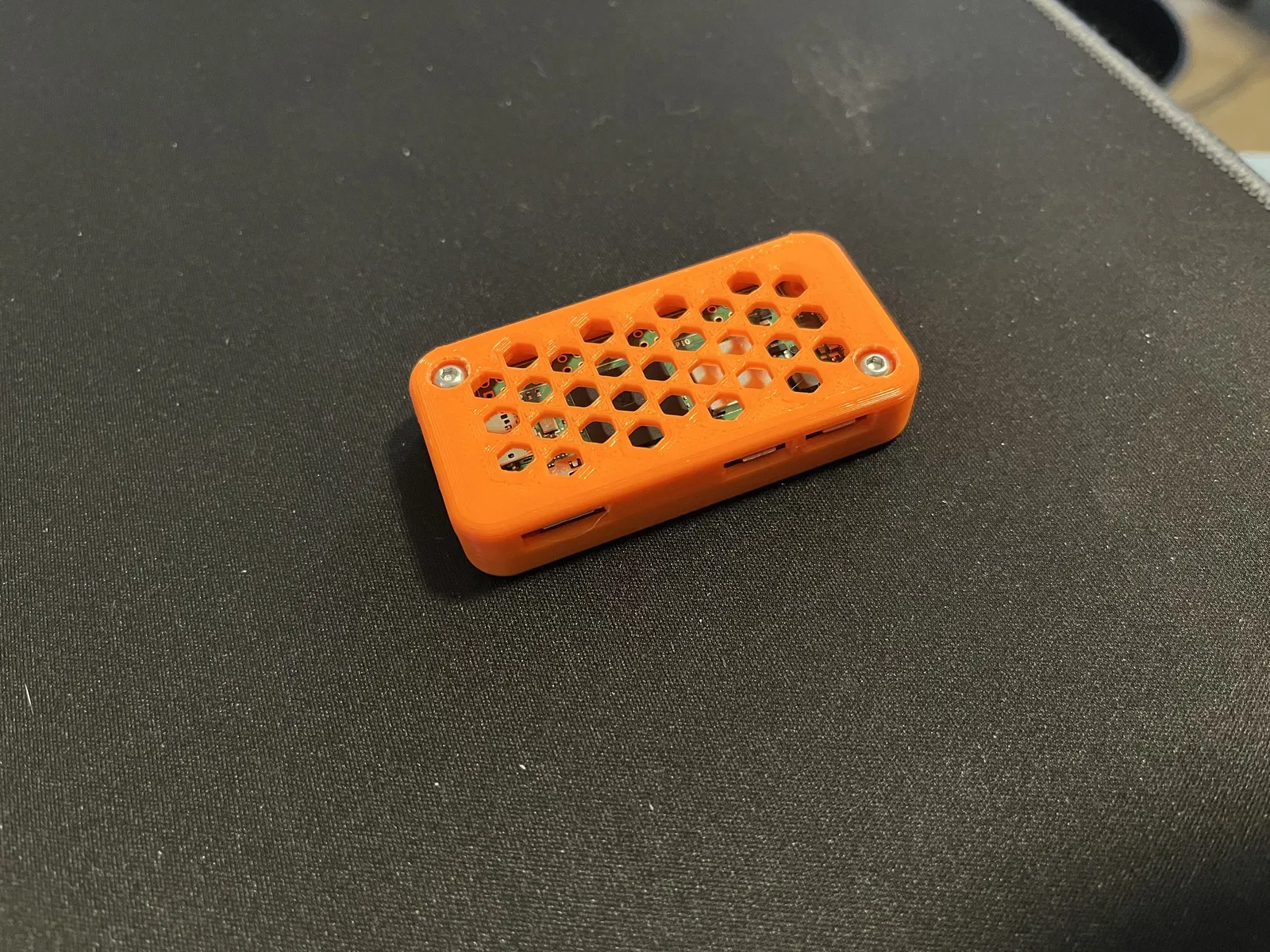

• Đậy nắp lại và bắt vít vào là xong.

Thông tin thêm

Xem qua , giúp gắn chặt nó vào máy in thay vì để nó lủng lẳng theo dây cáp.
