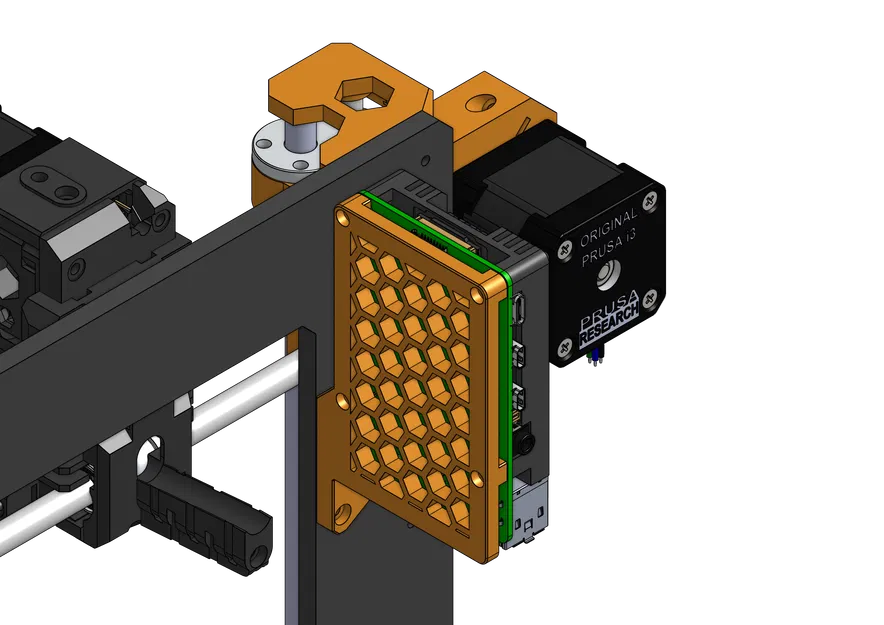

Giá đỡ Raspberry Pi kiểu Armor cho khung máy Prusa MK3S+

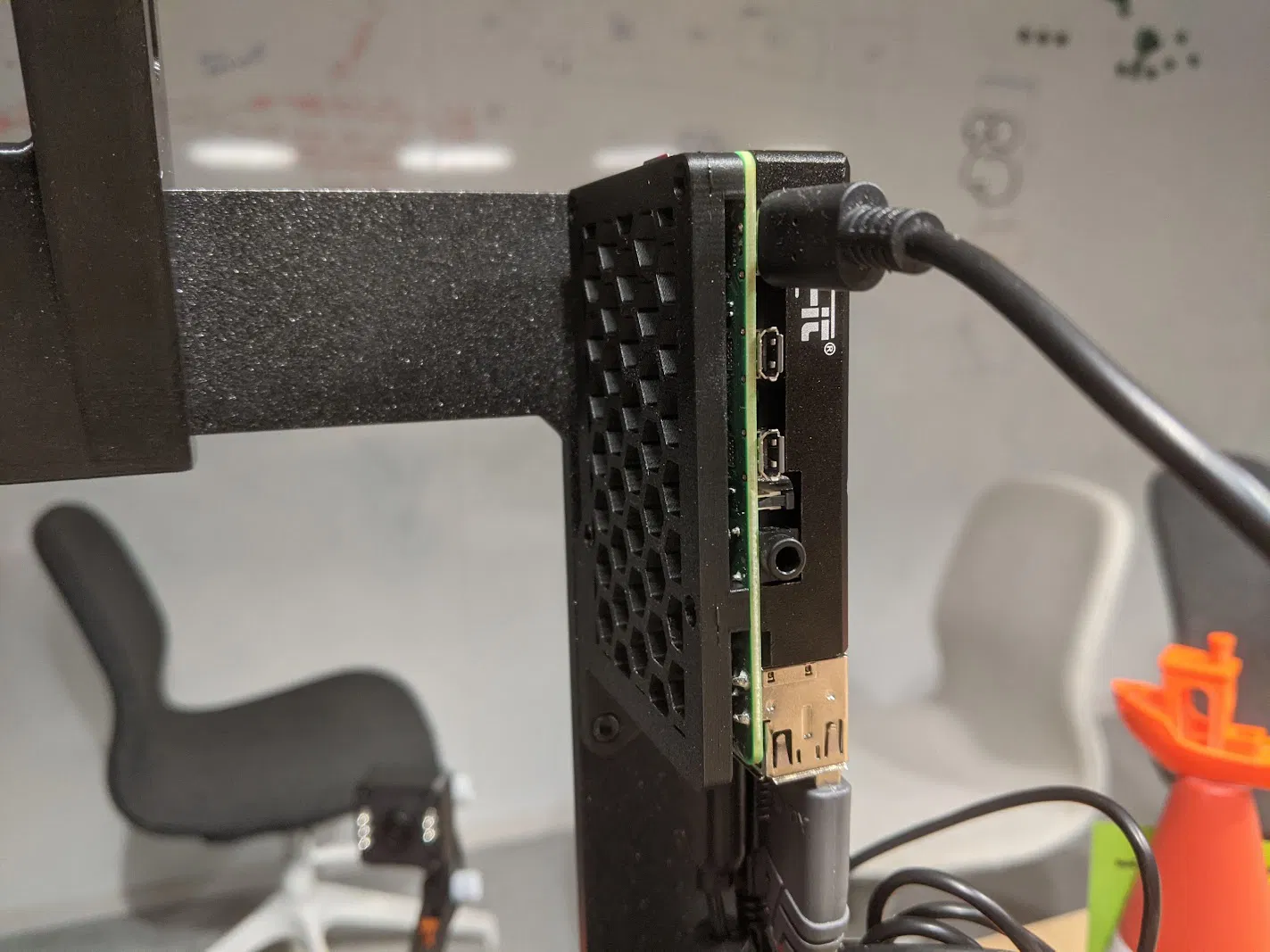

Đây là giá đỡ Raspberry Pi dành cho máy in Prusa MK3S+ nguyên bản, tương thích với các loại vỏ tản nhiệt, chẳng hạn như vỏ Armor case của Sertronics, Joi-It Armor Case hoặc các loại vỏ tương tự. Sản phẩm hỗ trợ tốt cho cả Raspberry Pi 3 và 4. Bạn chỉ cần chọn đúng loại vỏ phù hợp với dòng Raspberry Pi của mình.

Nếu bạn đang dùng khung Bear, hãy tham khảo phiên bản Bear của giá đỡ này.

Cập nhật

V2 - 25/03/2024: Phiên bản mới với móc ở phía trên giúp tăng độ ổn định, tránh tình trạng bị lỏng do biến dạng vật liệu hoặc khi vô tình kéo dây cáp nguồn. Cả hai phiên bản đều dùng rất tốt.

Tính năng

• Tương thích với Raspberry Pi 3 và 4.
• Hoạt động với mọi loại vỏ kiểu Armor sử dụng ốc M2.5. Bạn chỉ cần tìm kiếm “raspberry pi armor case” trên Google là được, tất cả đều tương thích, bao gồm cả loại có quạt tản nhiệt.
• Khoảng cách ngắn giữa Raspberry Pi và hộp điện giúp bạn sử dụng cáp USB rất gọn.
• Có sẵn file STEP để bạn dễ dàng chỉnh sửa (remix).

Danh sách linh kiện (BOM)

Hướng dẫn in

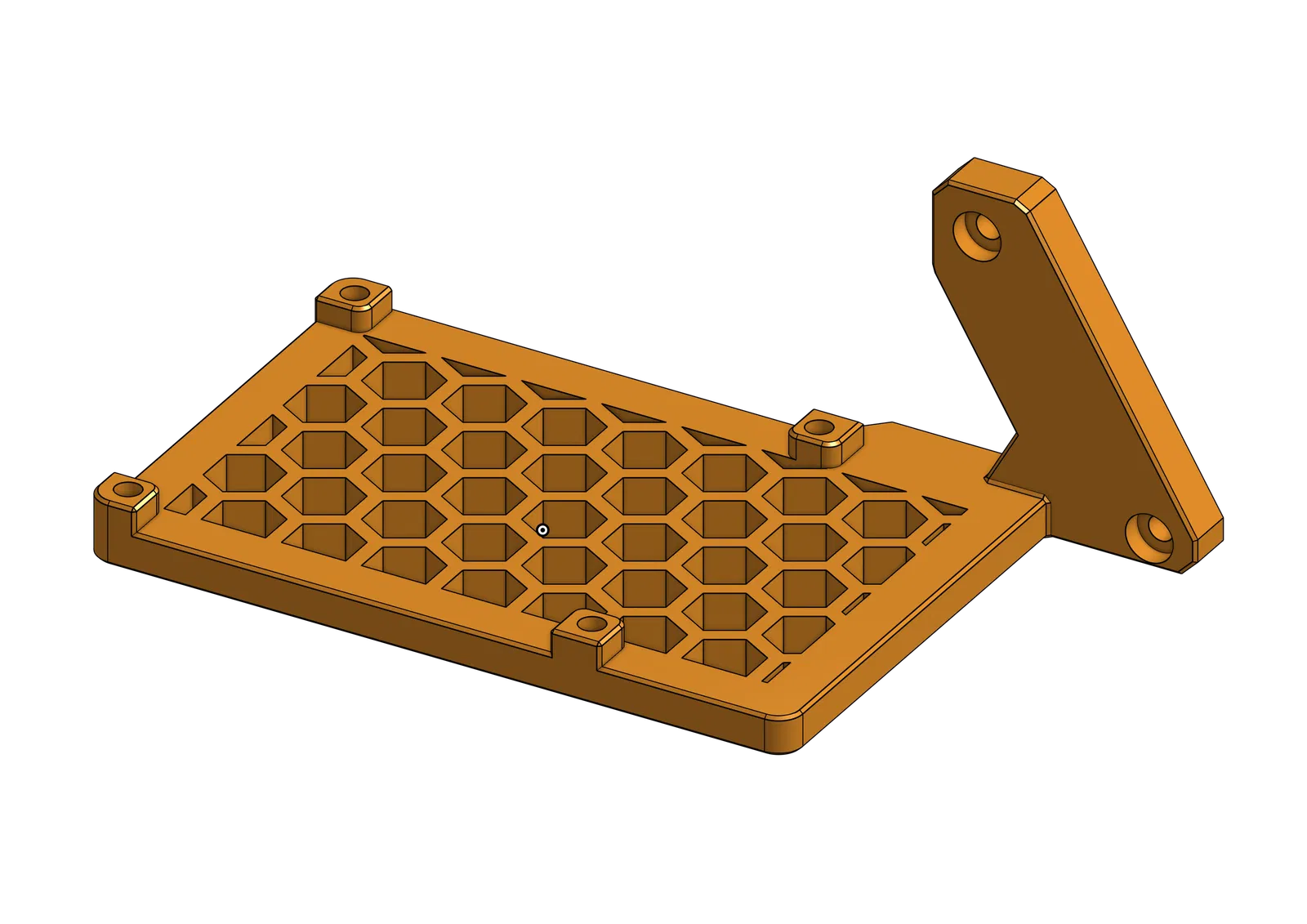

Đặt phần họa tiết lục giác nằm phẳng trên bàn in như hình minh họa bên dưới.

• Vật liệu: PETG (hoặc bất kỳ loại vật liệu cứng cáp nào chịu nhiệt tốt hơn).
• Độ rộng đường đùn (Extrusion width): 0.45mm.
• Chiều cao lớp in (Layer height): 0.2mm.
• Số lớp vỏ (Perimeters): 4.
• Mật độ in (Infill): 20%.
• Các lớp đặc (Solid layers): 5 lớp trên, 5 lớp dưới.

Lắp ráp

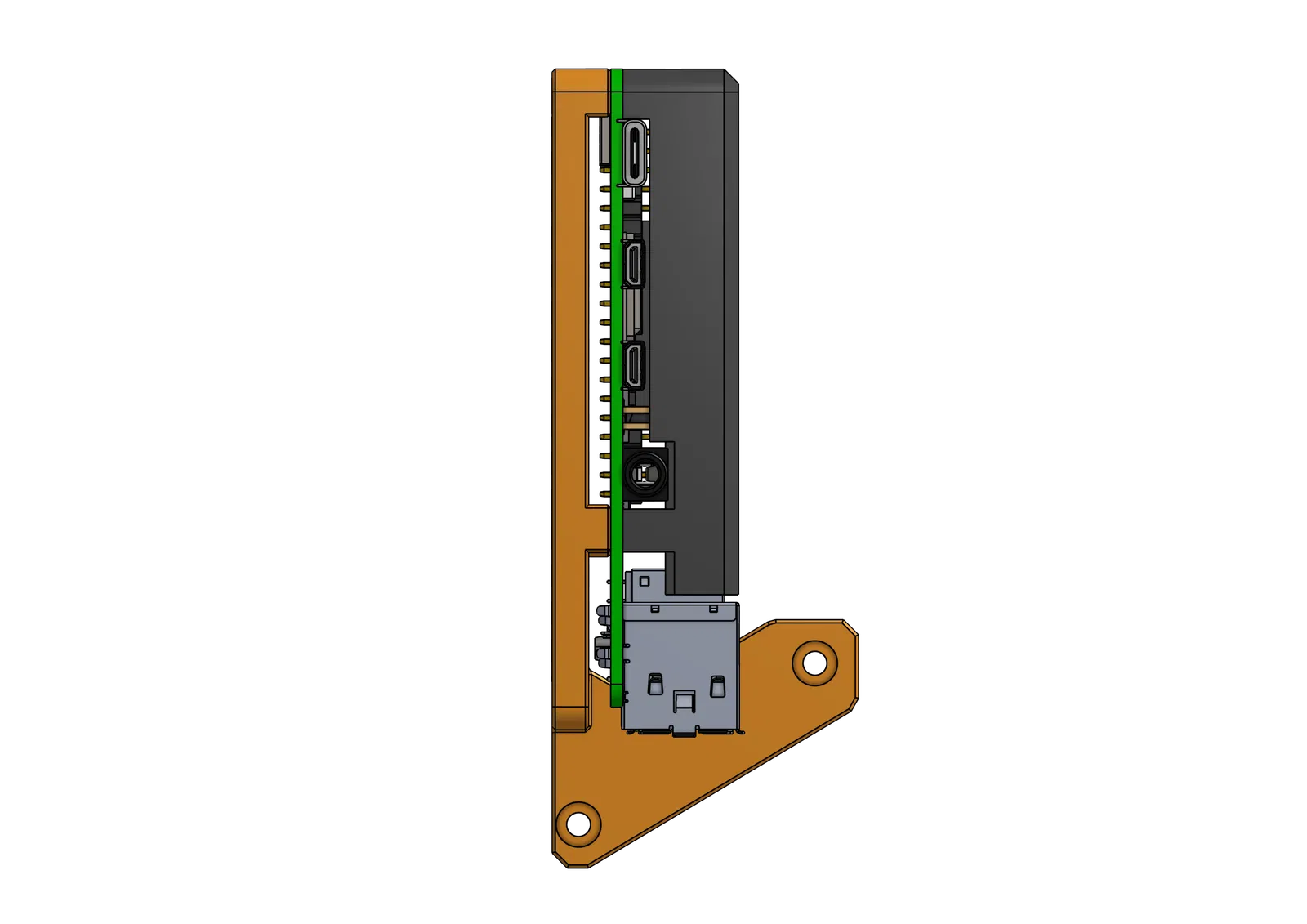

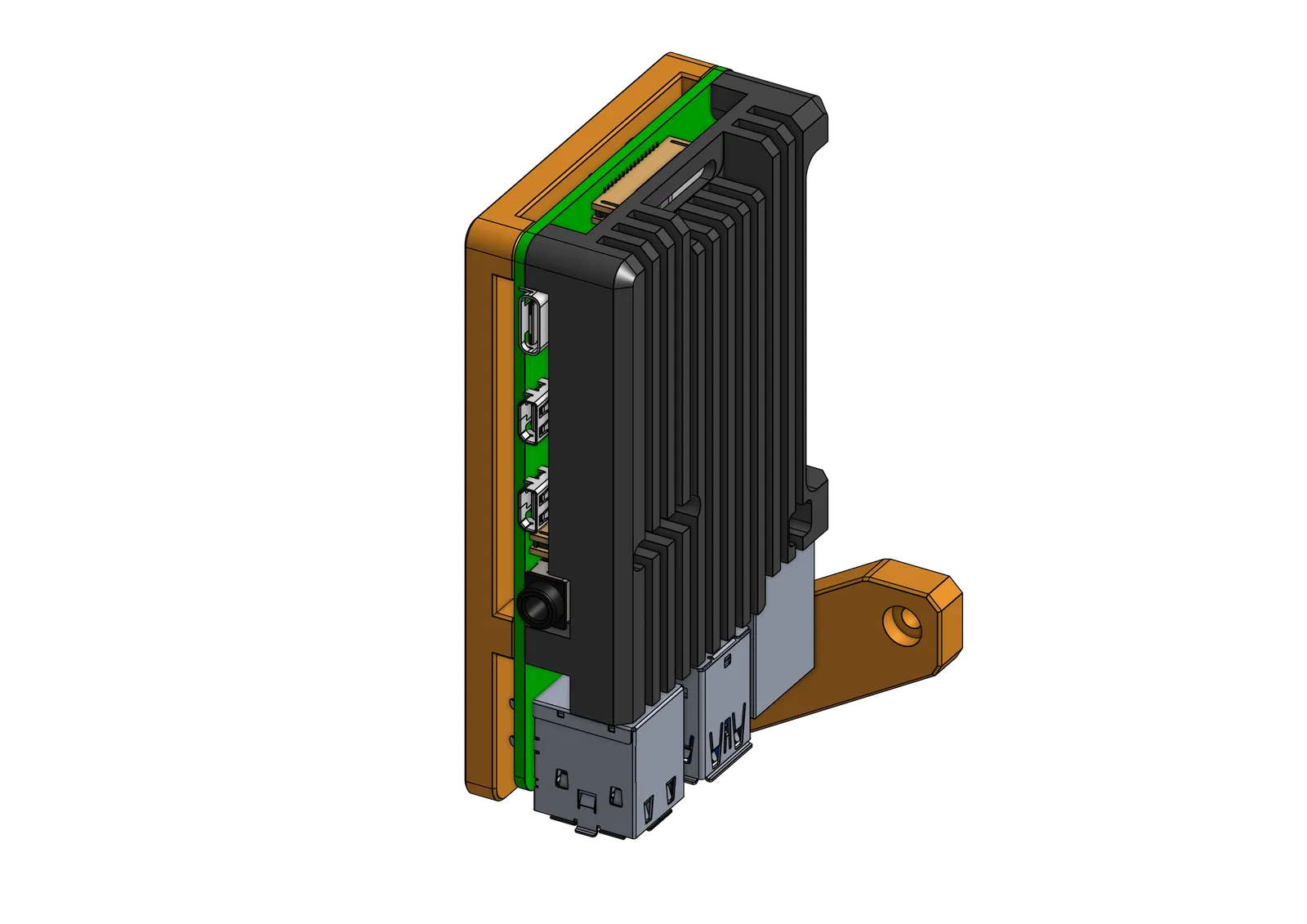

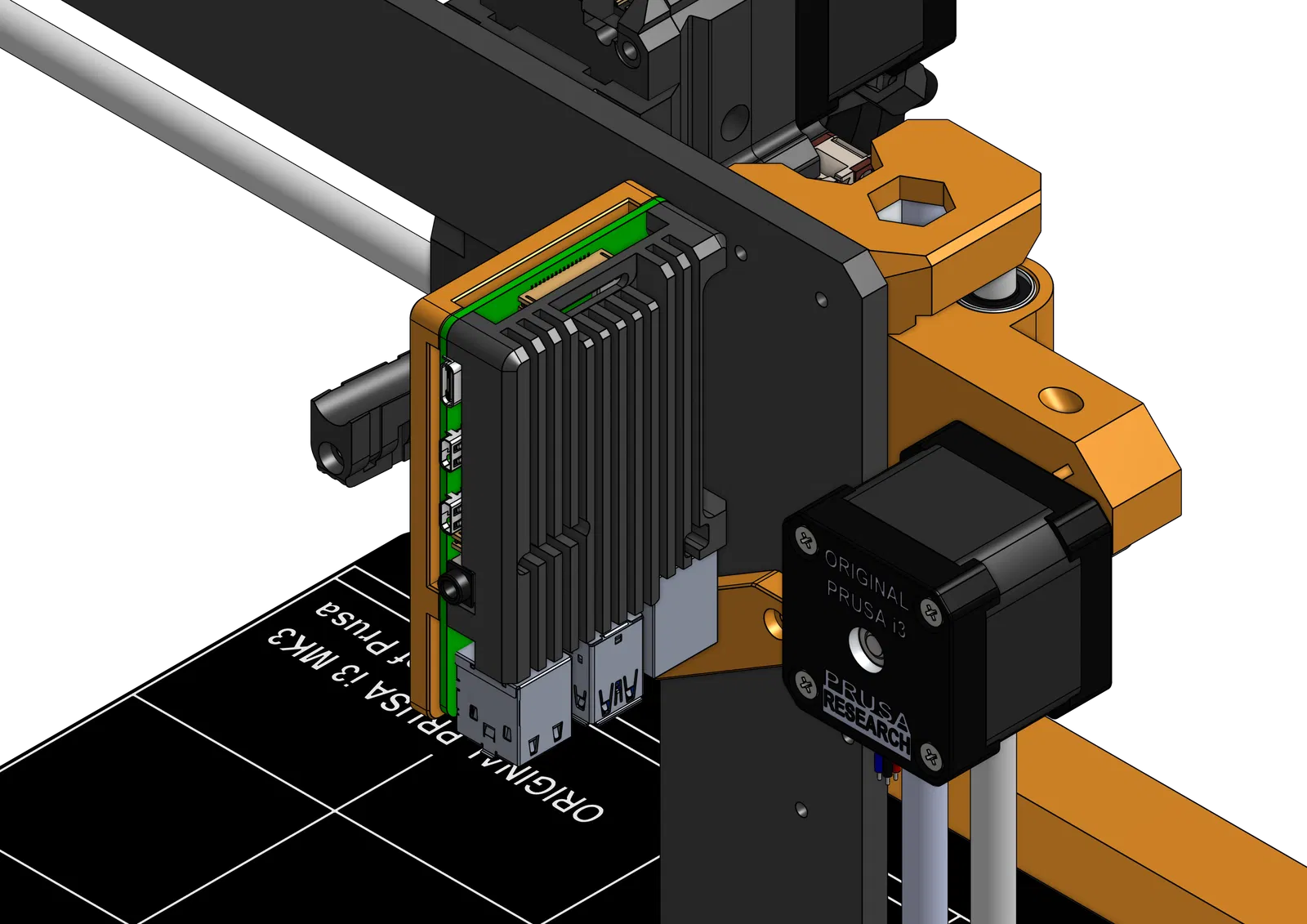

• Gắn cố định Raspberry Pi cùng vỏ tản nhiệt vào phần nhựa đã in bằng ốc M2.5x8mm từ bộ Armor Case như hình.

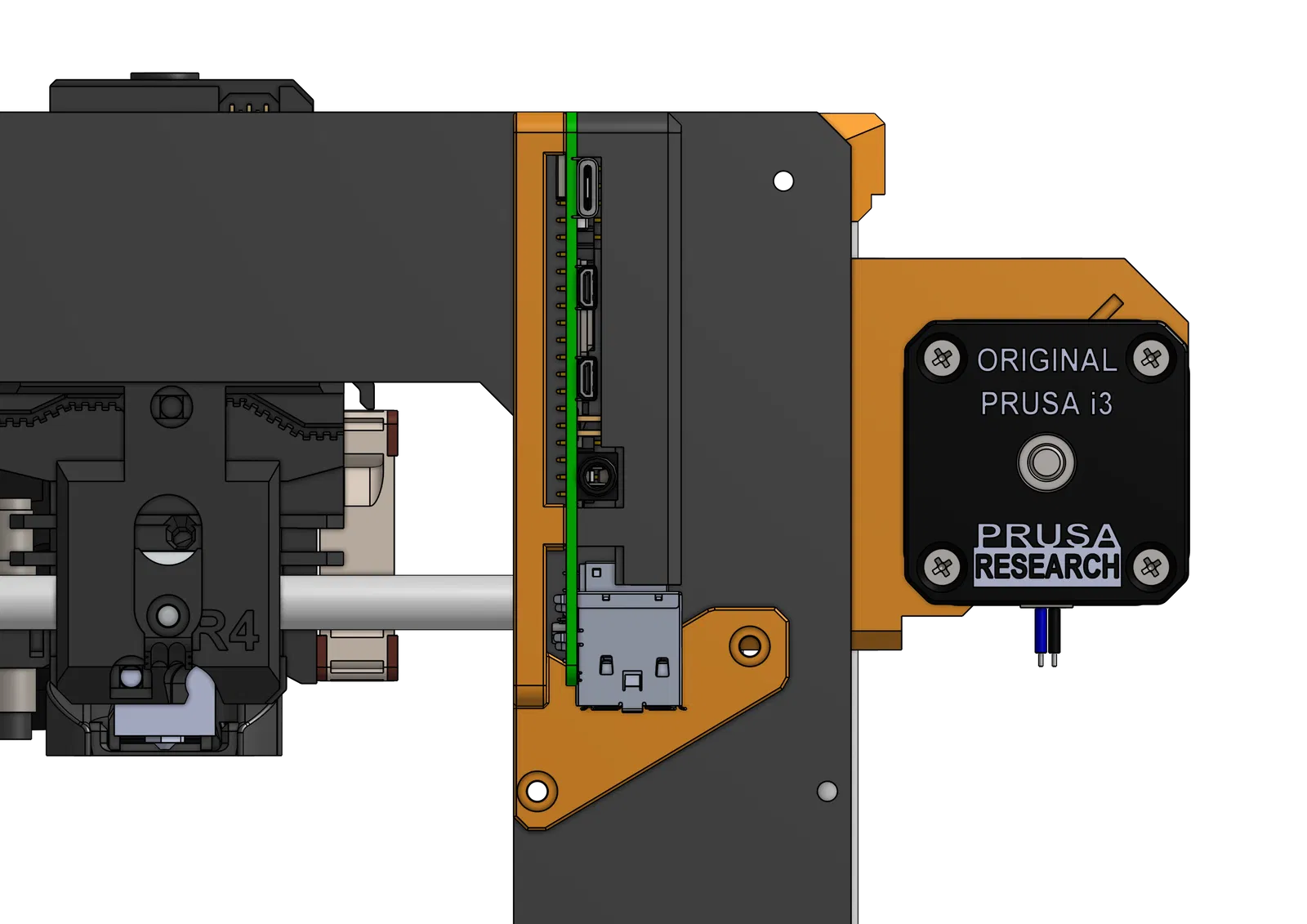

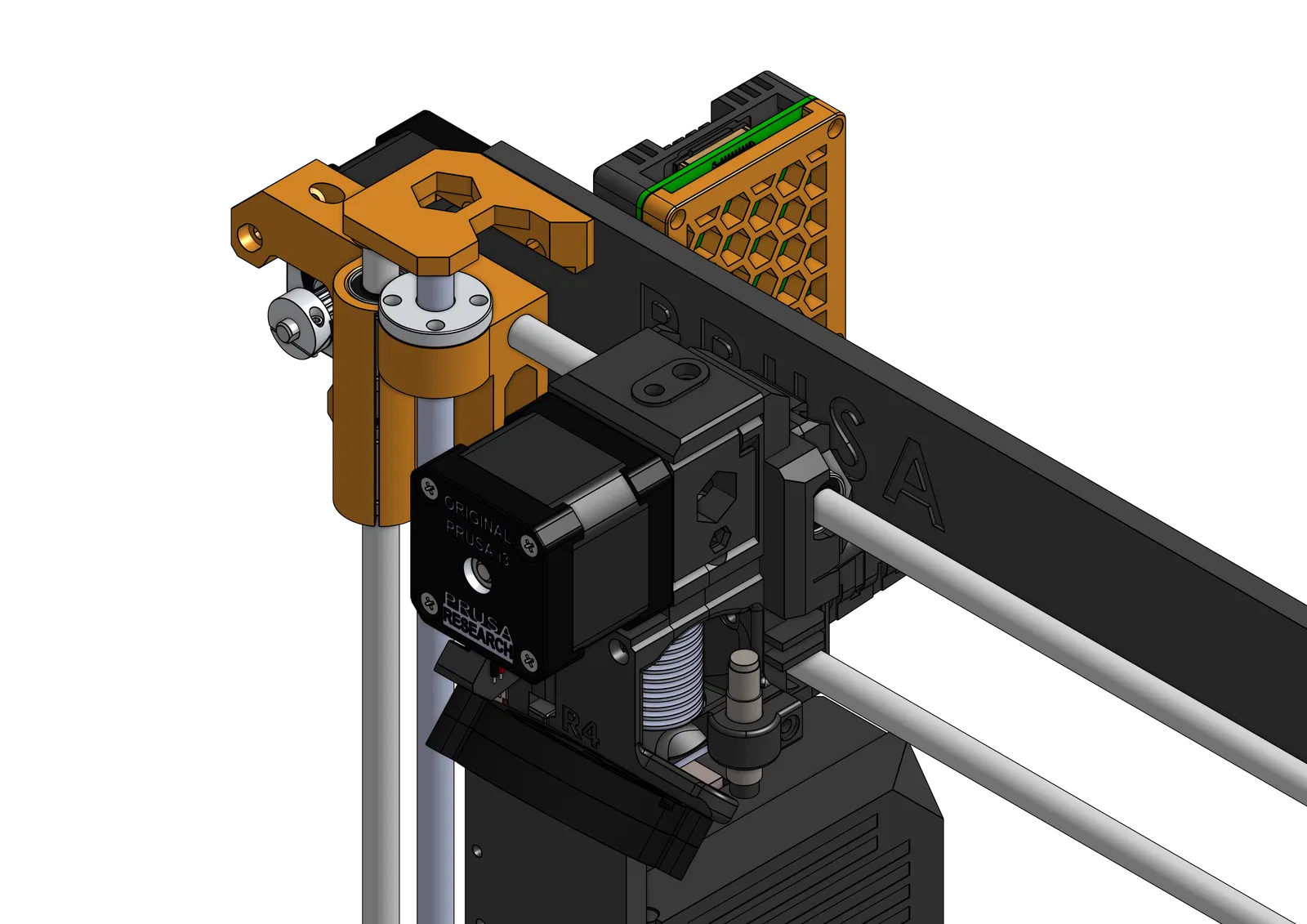

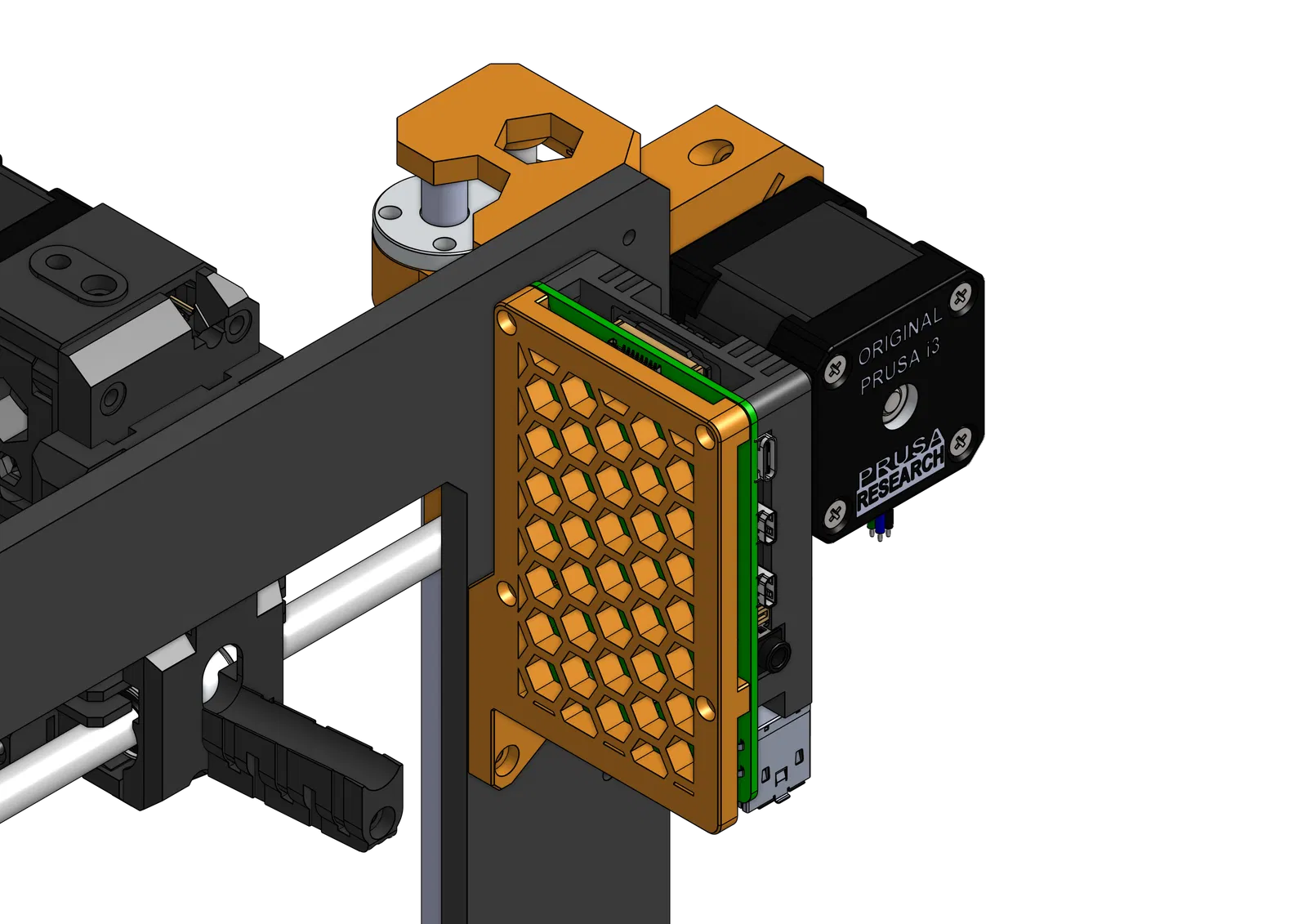

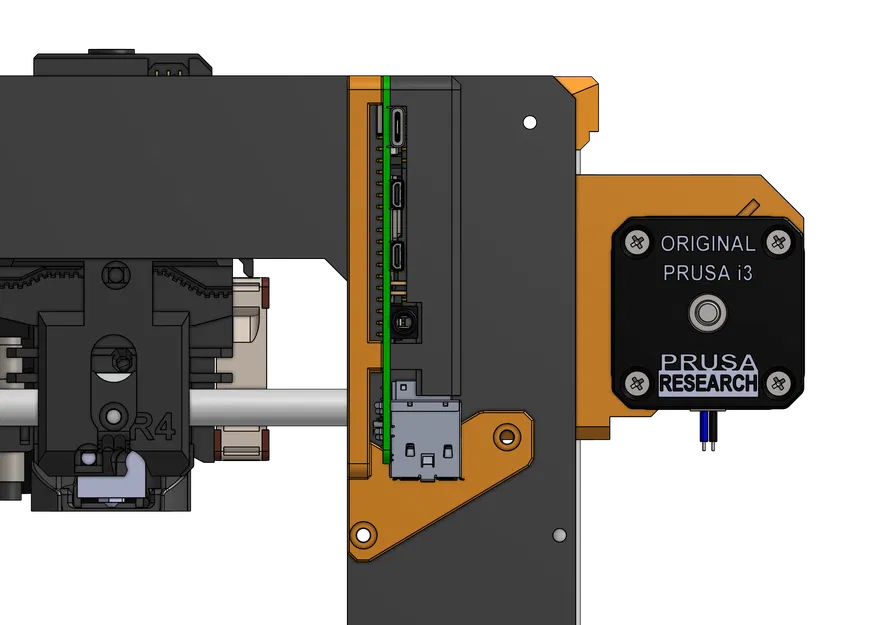

• Cố định giá đỡ vào mặt sau của khung máy bằng ốc M3x10mm như hướng dẫn.
