Ngàm gắn Raspberry Pi (dùng với Armor Case) cho khung máy Prusa Bear

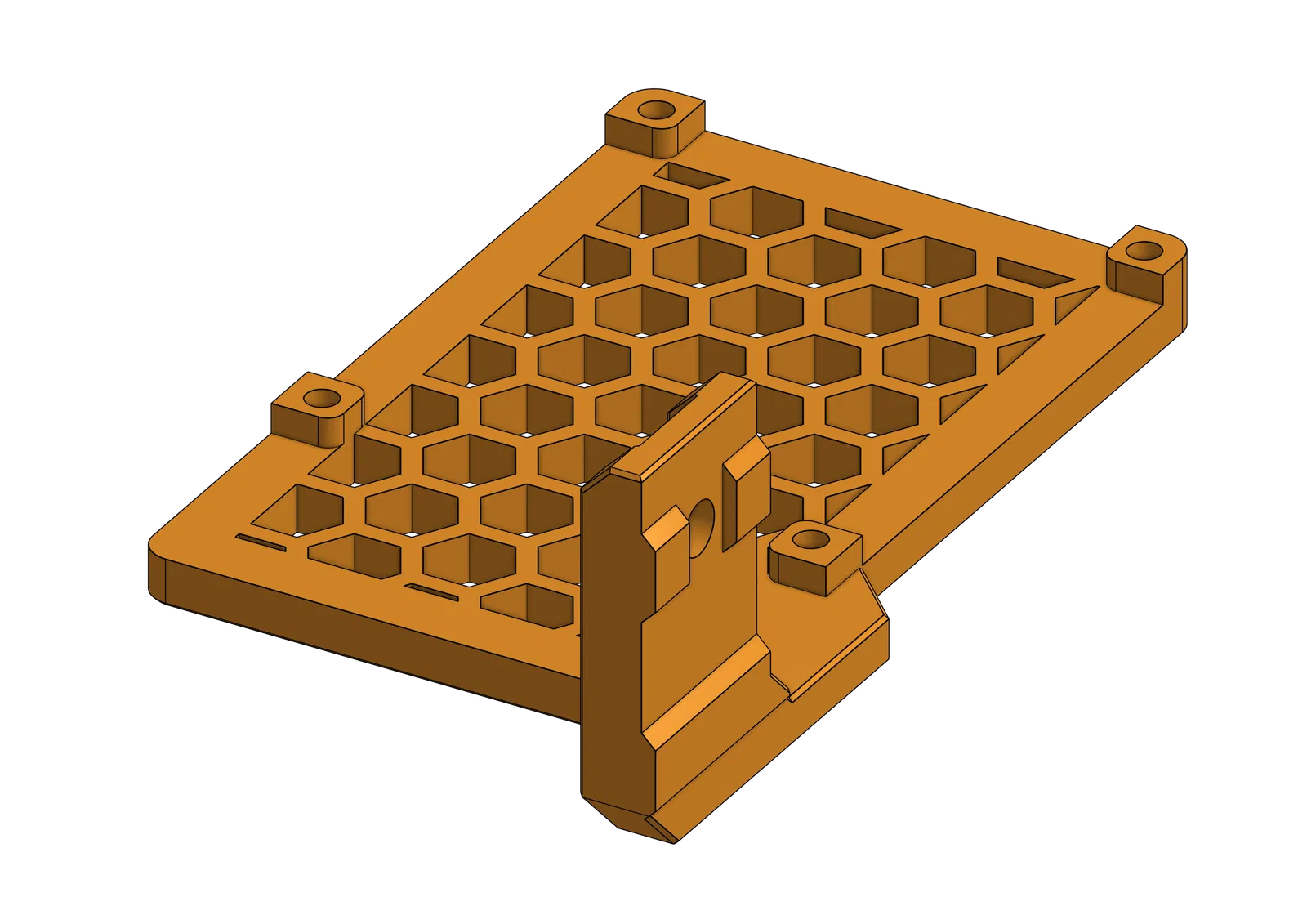

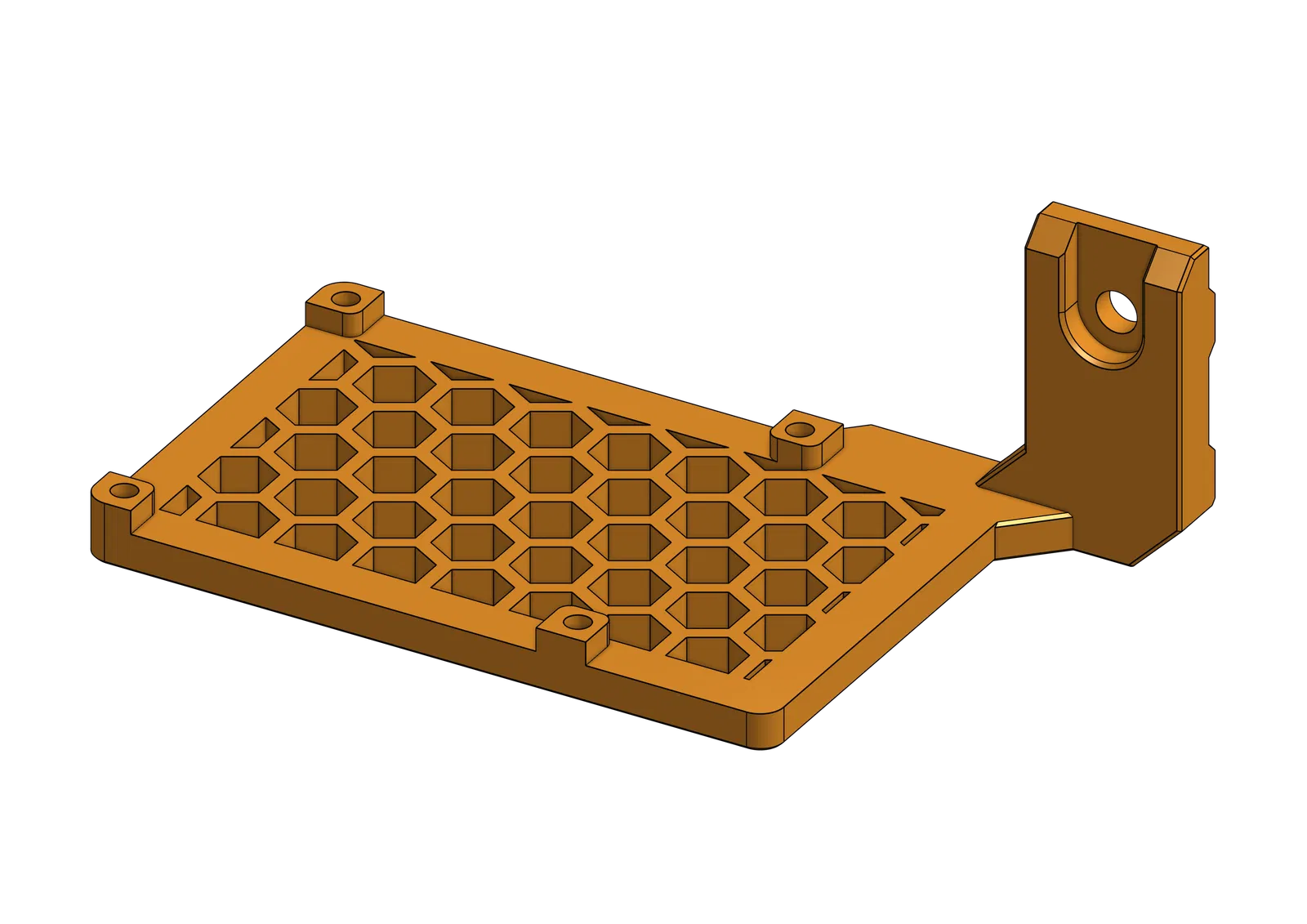

Ngàm gắn Raspberry Pi chuyên dụng cho khung Prusa Bear, tương thích với các loại vỏ tản nhiệt (Armor Case). Hỗ trợ Raspberry Pi 3B, 4, 5 với thiết kế tối ưu, gọn gàng và dễ lắp đặt cho máy in của bạn.
Mô tả

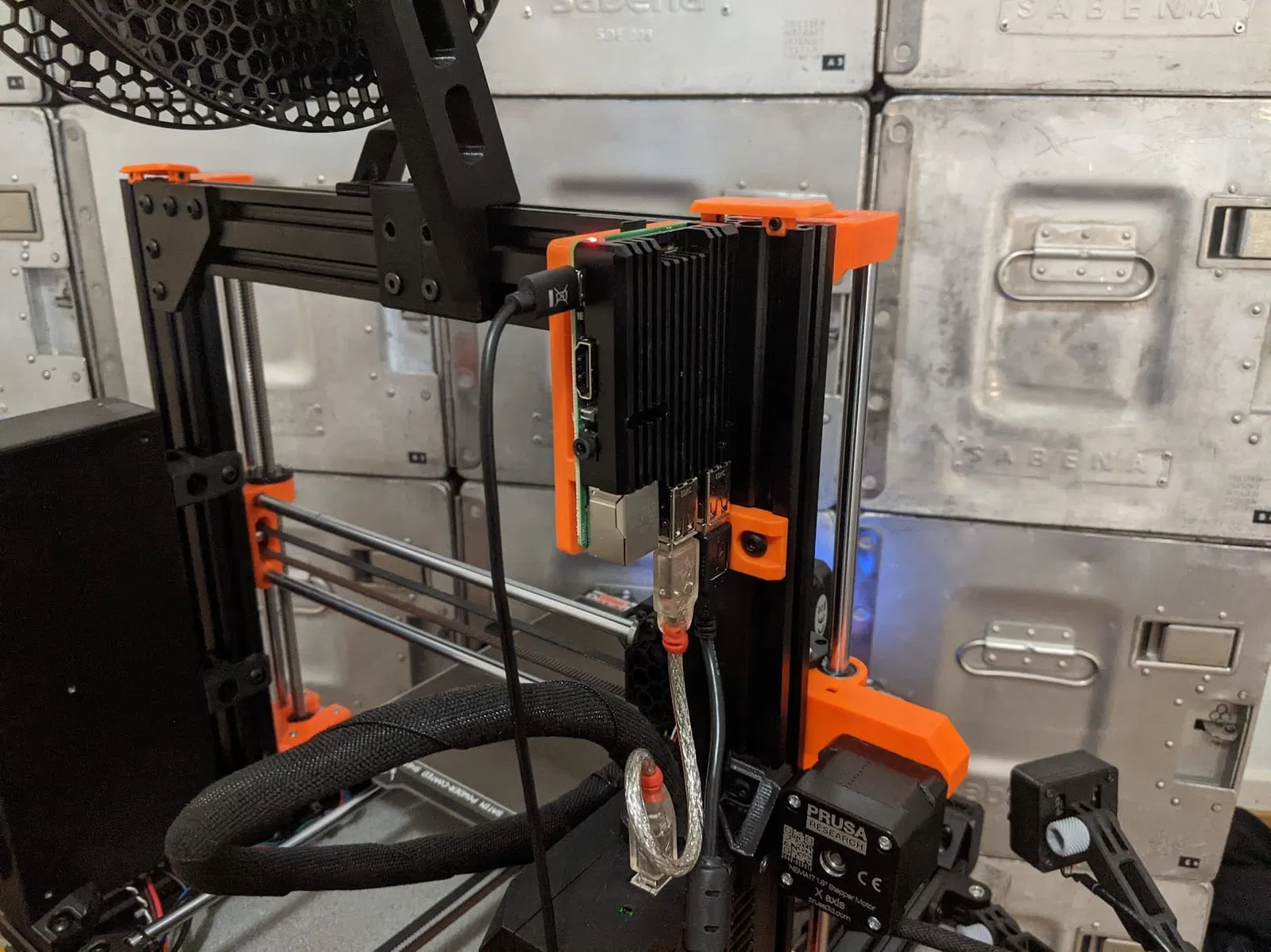

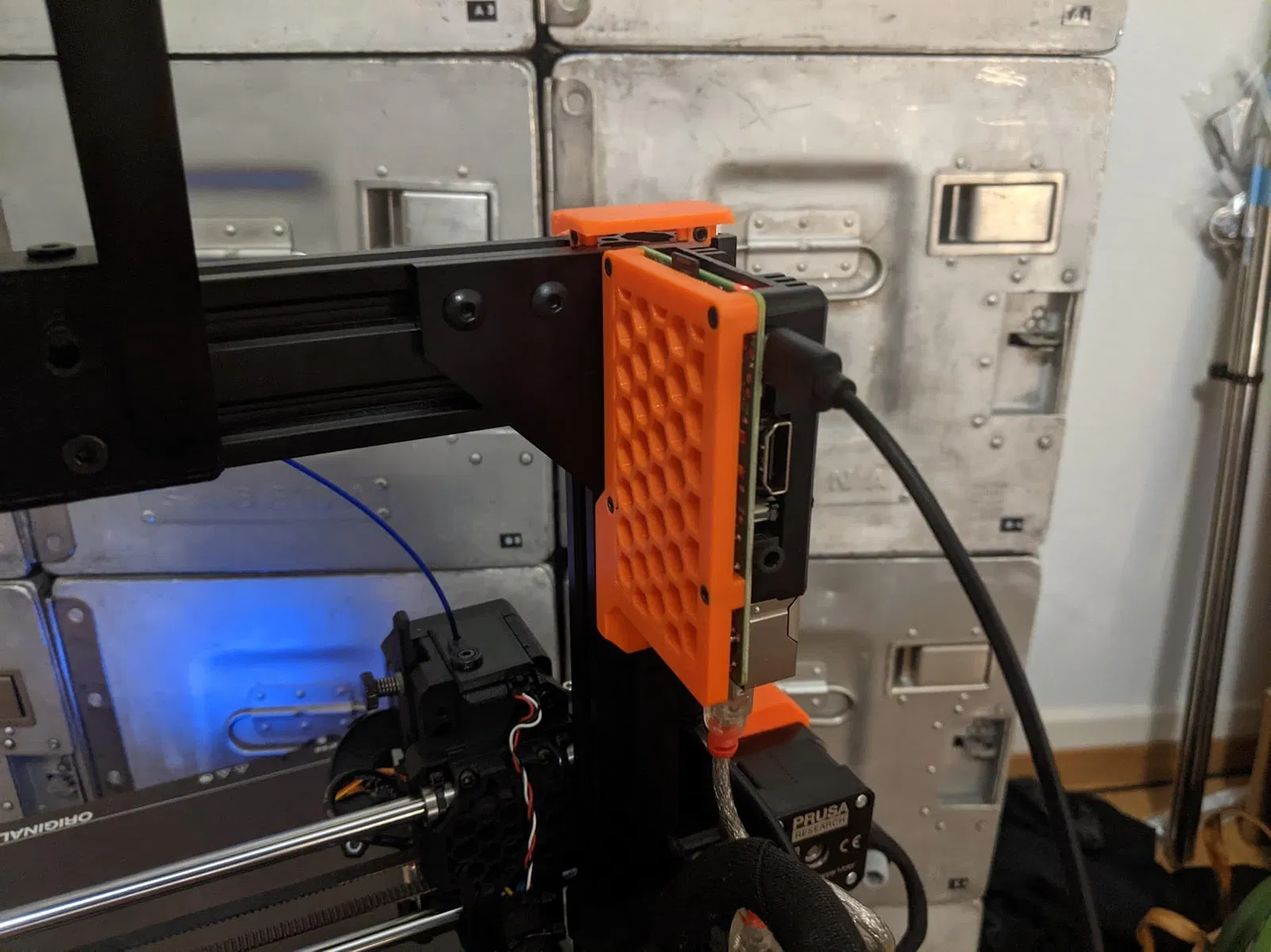

Đây là ngàm gắn Raspberry Pi dành cho khung máy Prusa Bear, hoạt động hoàn hảo với các loại vỏ tản nhiệt (Armor case) như Sertronics Armor case, Joi-It Armor Case hoặc bất kỳ mẫu vỏ tương tự nào. Ngàm này hỗ trợ cho Raspberry Pi 3B, 4 và 5. Bạn chỉ cần chọn đúng loại vỏ cho chiếc Raspberry Pi mình đang dùng là được.
Nếu bạn đang dùng khung máy MK3S+ nguyên bản, hãy xem qua .
Đặc điểm
- Tương thích với Raspberry Pi 3B, 4 và 5
- Dùng được với mọi loại vỏ kiểu Armor sử dụng ốc M2.5. Chỉ cần tìm kiếm trên Google cụm từ “raspberry pi armor case”, tất cả đều tương thích, kể cả các loại có tích hợp quạt làm mát.
- Thiết kế thẩm mỹ theo phong cách Prusa Bear
- Khoảng cách ngắn giữa Raspberry Pi và hộp điện tử giúp bạn dùng dây cáp USB rất ngắn gọn
- Cung cấp file STEP để bạn dễ dàng tùy chỉnh
Cập nhật
V1.1 - 2024-03-26
- Cải thiện phần nhô ra (overhangs) ở các lỗ bắt vít
- Thay thế lớp màng hy sinh ở lỗ vặn ốc bằng các lớp bridging (bắc cầu)
Danh sách linh kiện (BOM)
| Số lượng | Mô tả | Nguồn mua |
|---|---|---|
| 1 | Vỏ Armor cho Raspberry Pi (chỉ cần phần nắp trên) | Pimoroni, Amazon |
| 4 | Ốc lục giác chìm M2.5x8mm | Lấy từ bộ vỏ Armor |
| 1 | Ốc đầu cầu M3x10mm | Aliexpress |
| 1 | T-Nut M5 cho nhôm định hình 2020 (loại thả vào hoặc trượt vào) |
Hướng dẫn lắp ráp

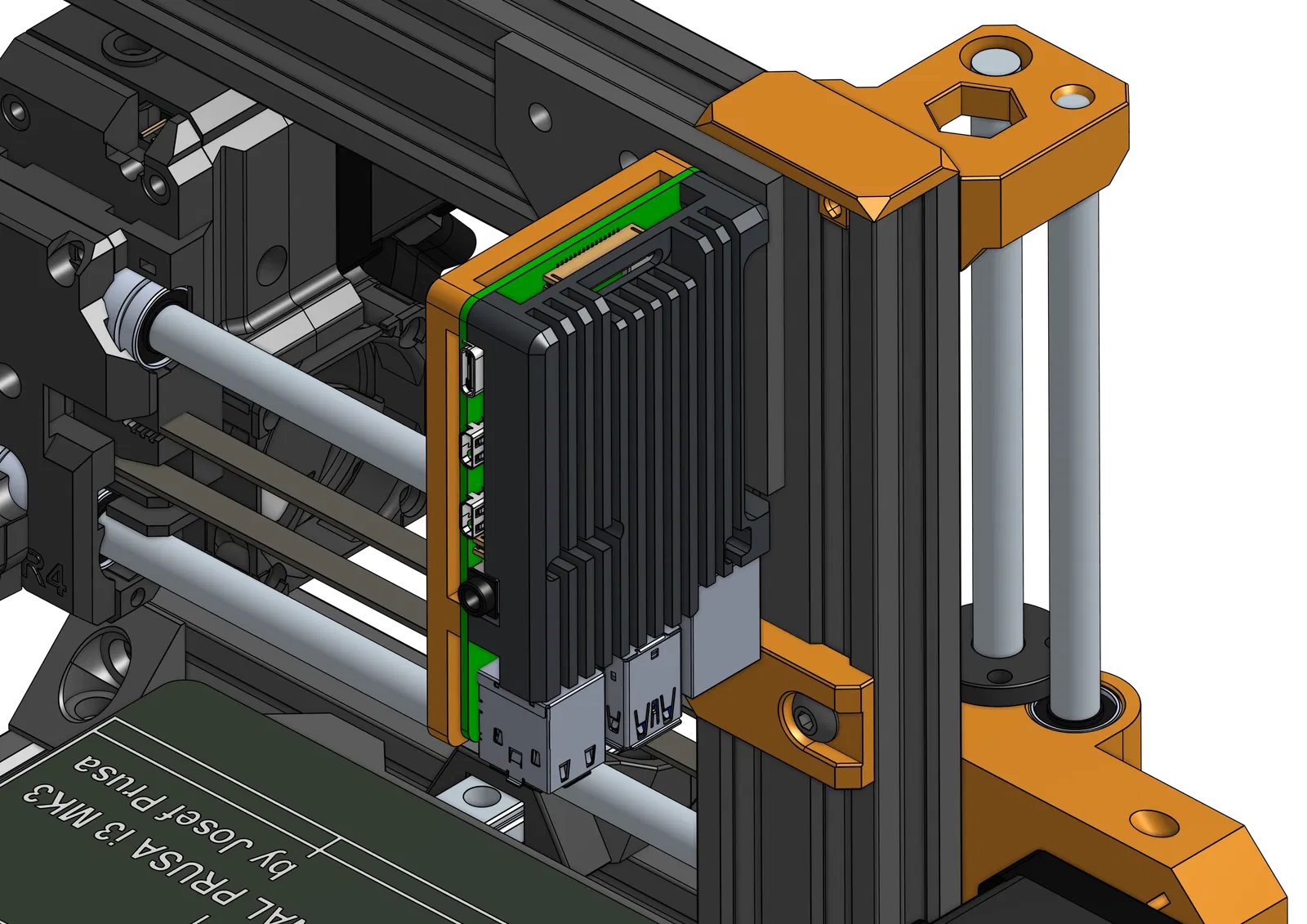

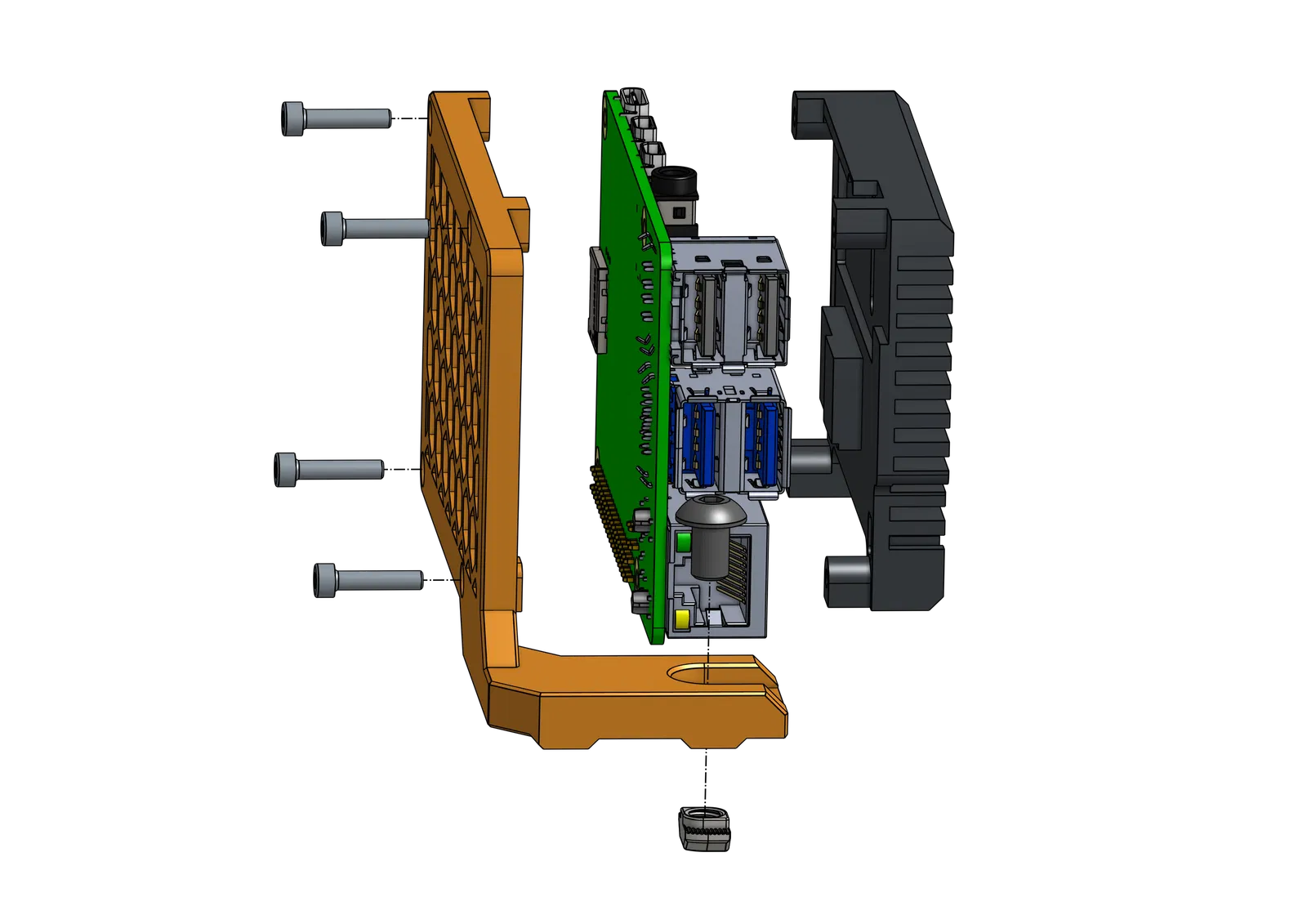

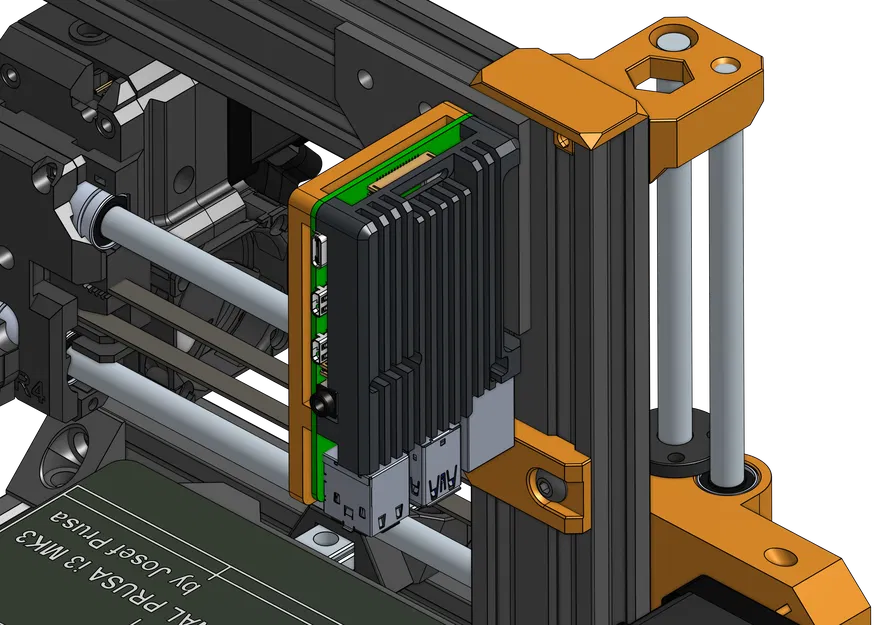

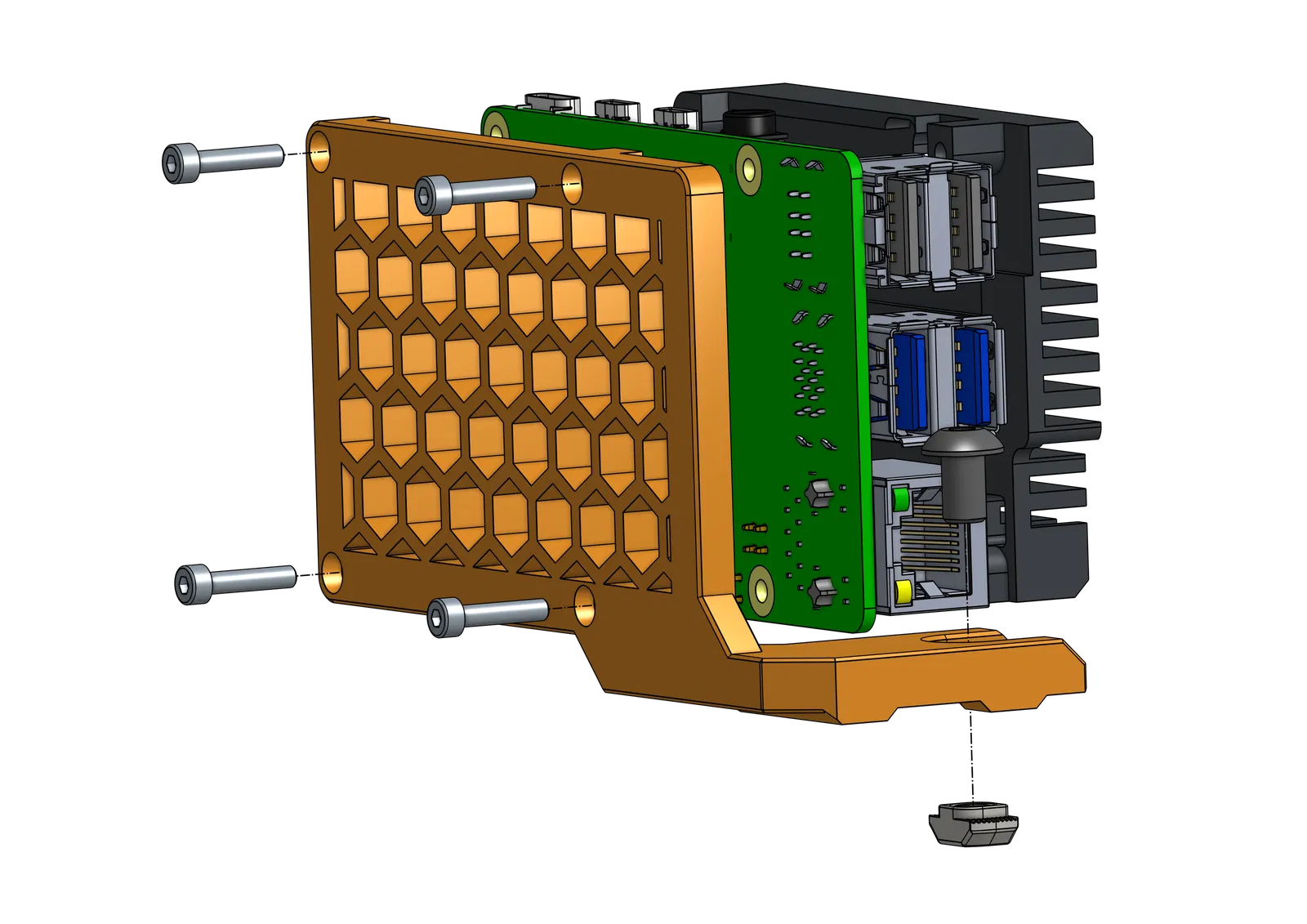

- Lắp phần nắp trên của vỏ Armor vào ngàm bằng ốc M2.5 sao cho Raspberry Pi nằm kẹp ở giữa như hình bên dưới. Bạn không cần dùng phần đáy của vỏ Armor.

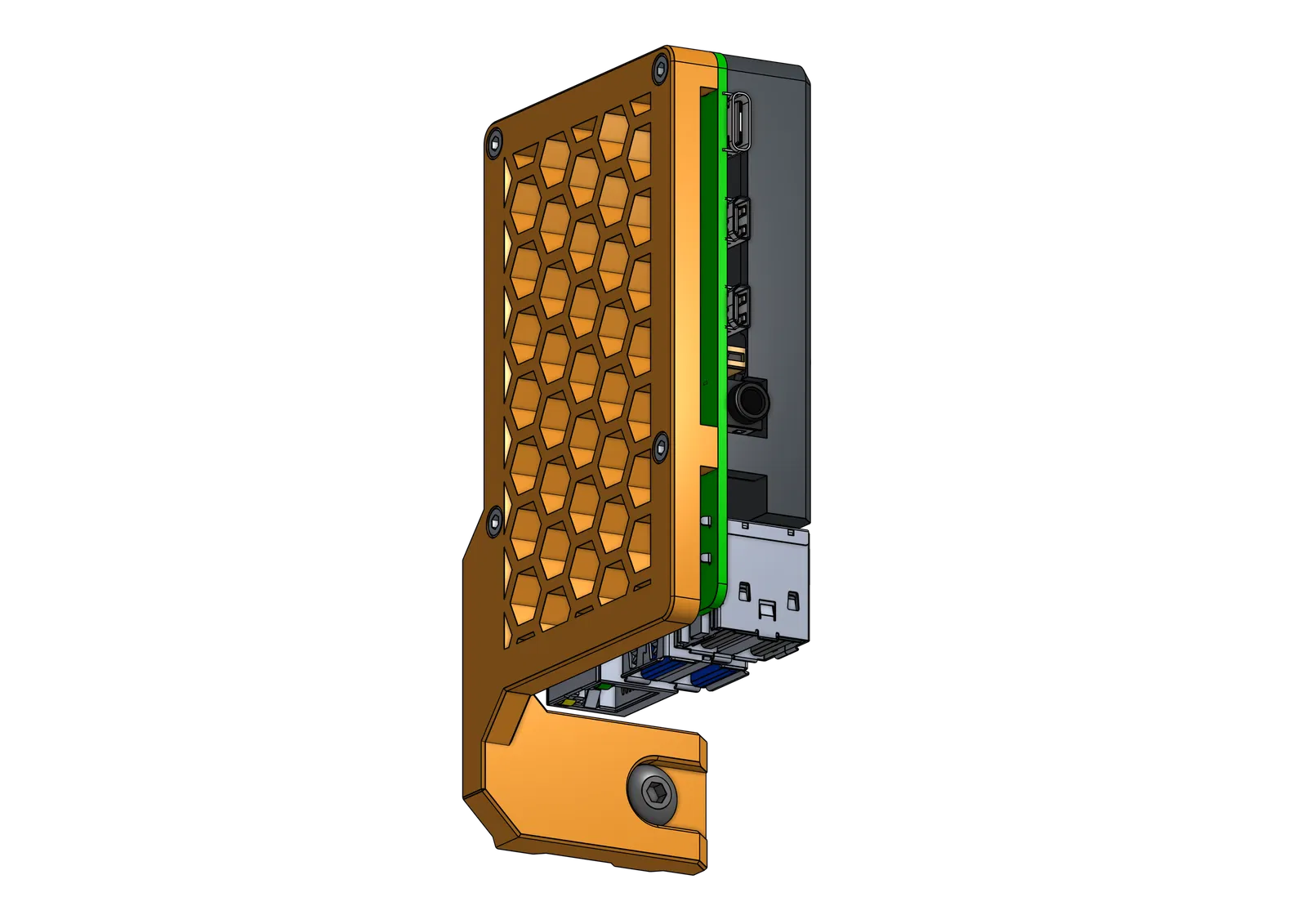

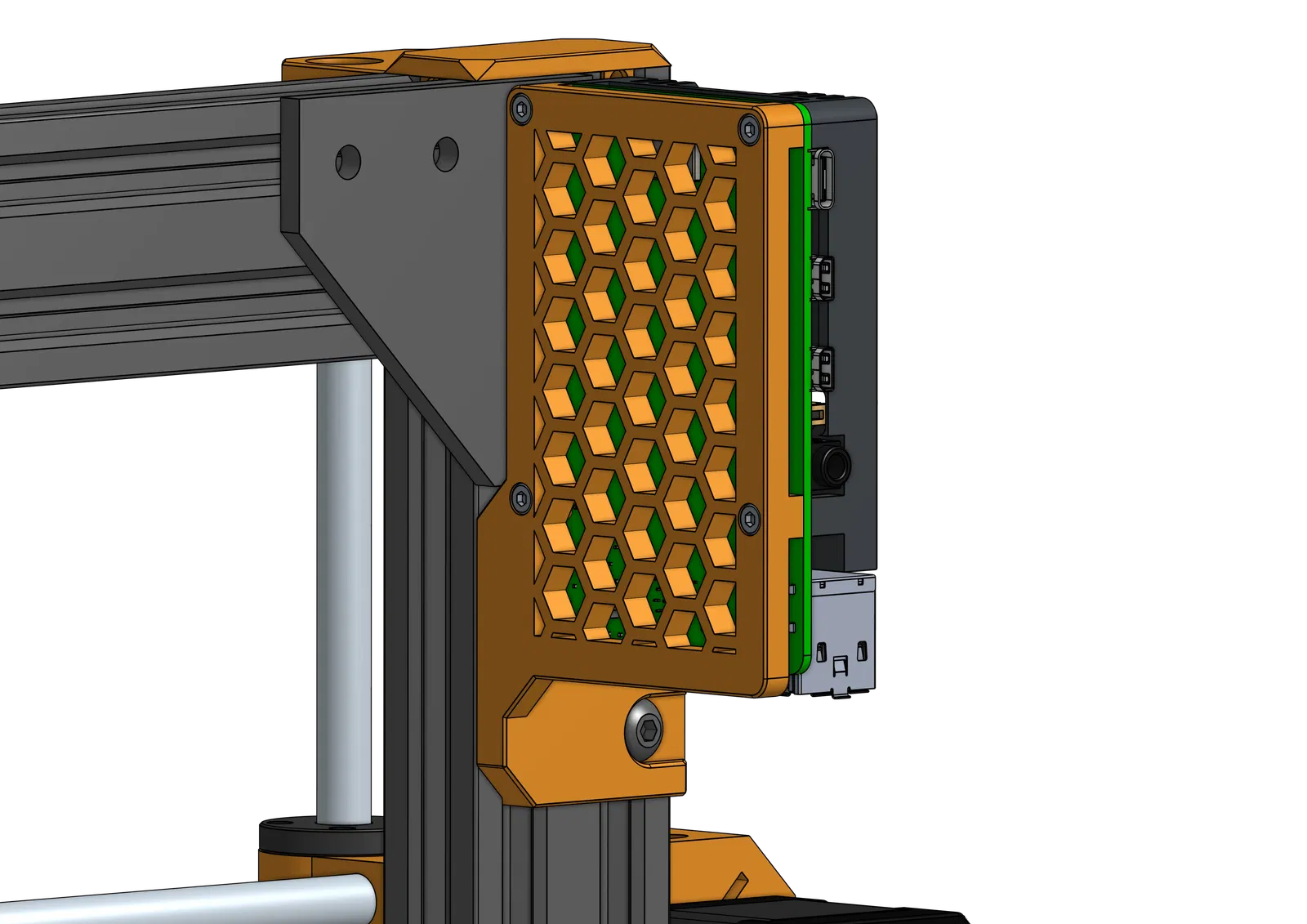

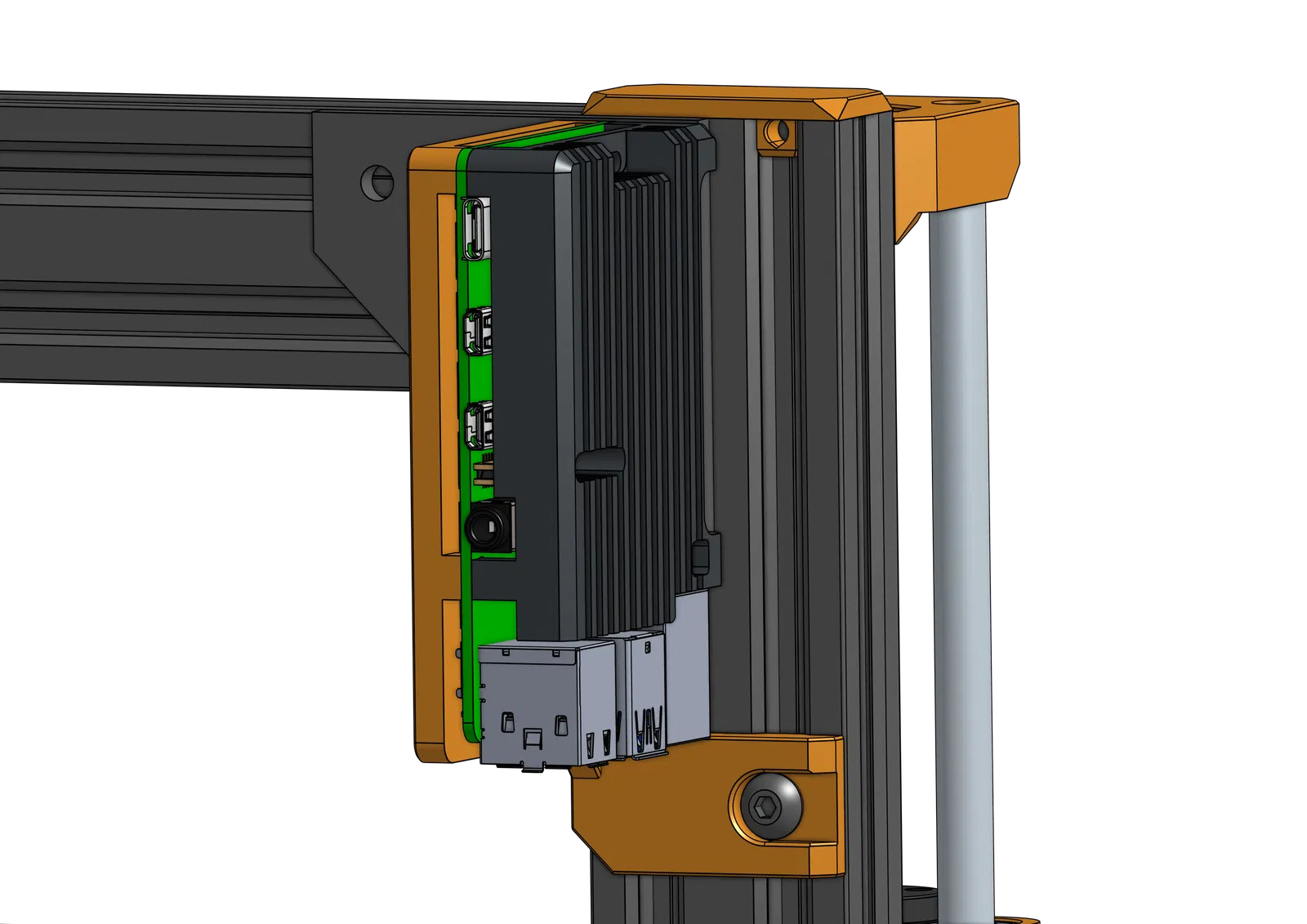

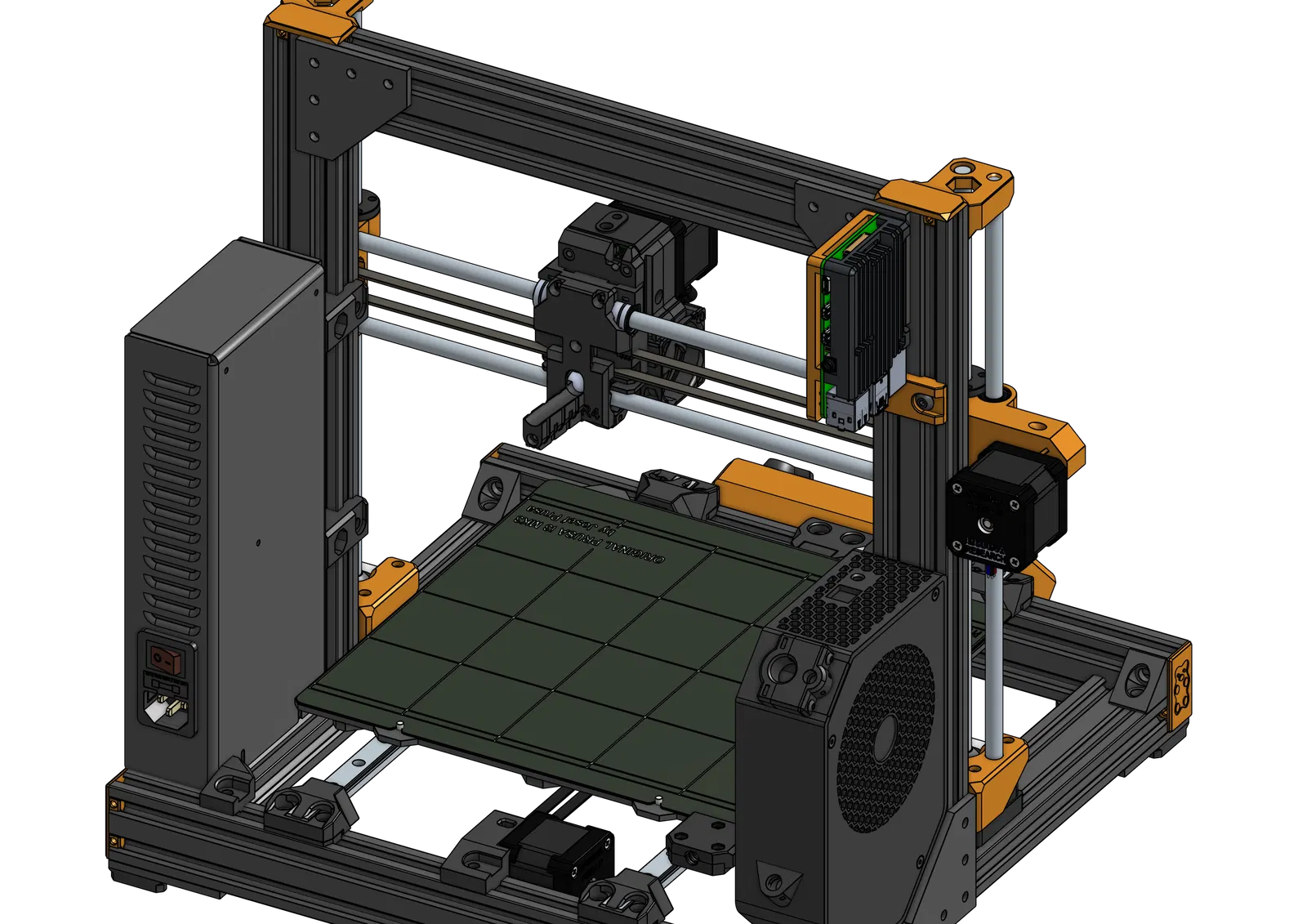

- Lắp ngàm vào mặt sau của thanh nhôm 40x20 phía bên trái (ngay phía trên hộp điện tử) bằng ốc M5 và T-nut. Nếu bạn dùng T-nut loại trượt, bạn sẽ cần tháo nắp chụp đầu thanh nhôm ra một chút.
Thiết lập in

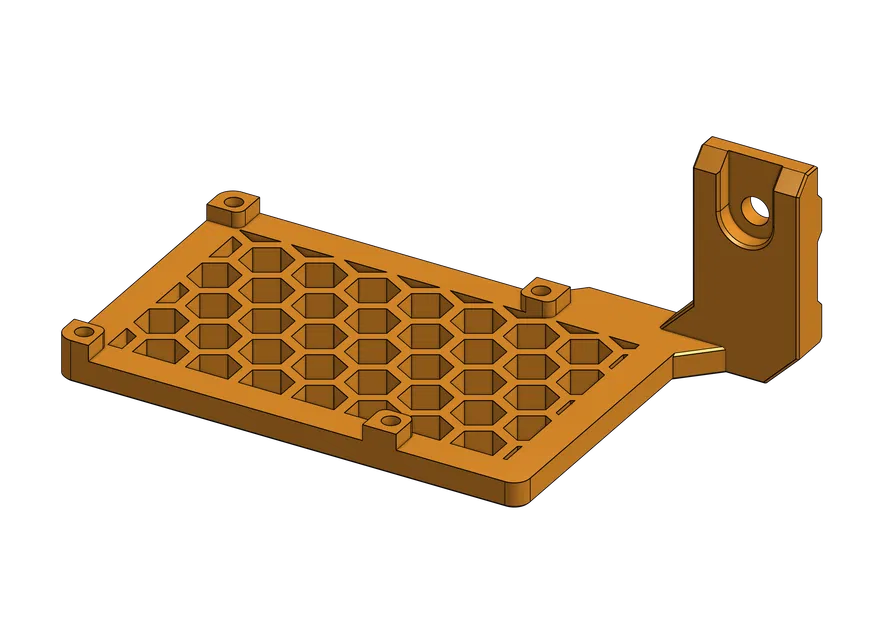

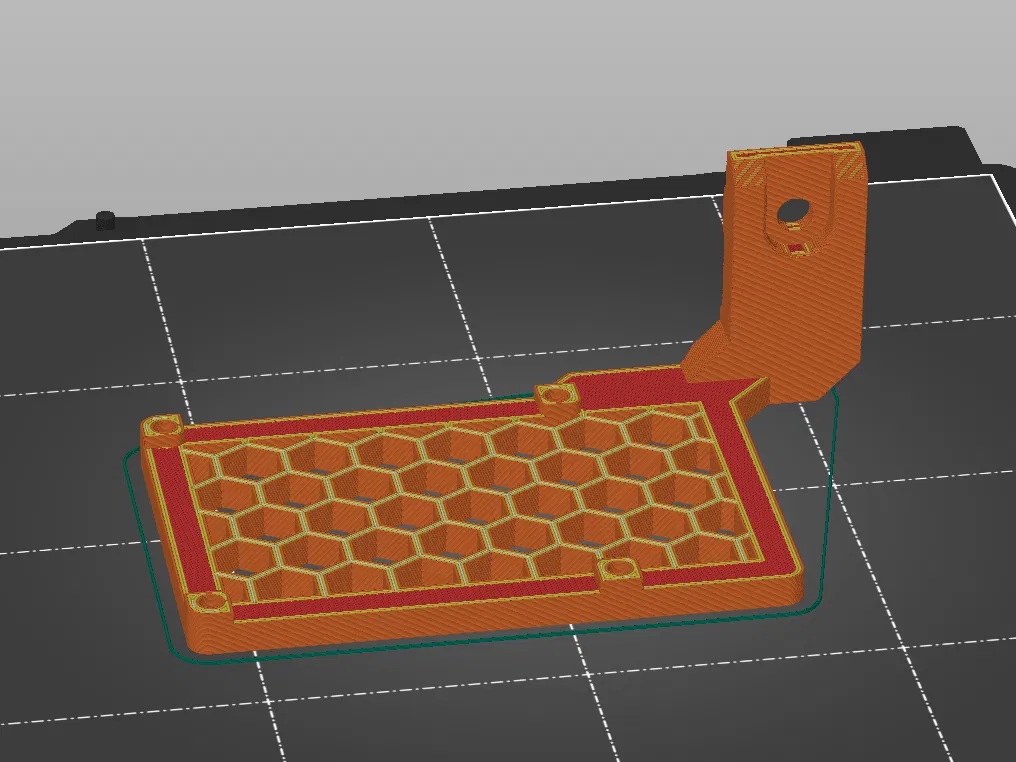

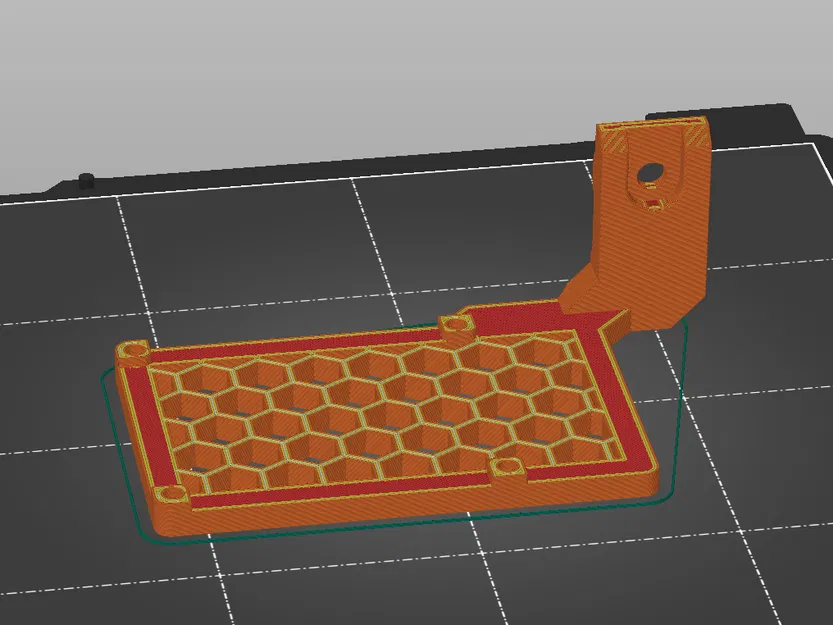

In linh kiện ở tư thế ban đầu. File STL đã được xoay sẵn cho việc in ấn.
Nên dùng PETG hoặc vật liệu chịu nhiệt tốt phòng khi Pi bị nóng.
Bạn có thể tham khảo thiết lập in của Bear.
- Chất liệu: PETG (hoặc bất kỳ vật liệu cứng cáp chịu nhiệt tốt)
- Độ dày đường in (Extrusion width): 0.45mm
- Chiều cao lớp in: 0.2mm
- Tường (Perimeters): 3 hoặc 4
- Độ lấp đầy (Infill): 20%
- Lớp trên/dưới (Solid layers): 4 hoặc 5
- Hỗ trợ (Supports): không
Sau khi in
Bốn lỗ M2.5 là dạng lỗ chìm được bít kín để có thể in mà không cần support. Bạn cần dùng ốc M2.5, mũi khoan 2.5mm hoặc bất cứ vật nhọn nào để chọc thủng lớp màng mỏng này.
