Trục Tời Cuộn Nhựa (Spool Rewinder) kèm Vòng Bi

CẬP NHẬT:

Nhiều người dùng không hài lòng với thiết kế cũ, mình rất xin lỗi vì thiết kế chưa tốt đó.

• Mình mới làm quen với CAD và còn là "lính mới", mong mọi người thông cảm. → Hy vọng sẽ có các bạn chuyên nghiệp hơn có thể cải tiến thiết kế của mình từ bản gốc này. --> Tuy nhiên, mình vẫn thích thiết kế này vì nó hoạt động rất tốt đối với mình và mình đã dùng nó để tời lại hàng trăm cuộn nhựa in rồi.

Một chút nhờ vả nhỏ:

Chưa tới 10% các mẫu được tải về nhận được lượt thích. → Nếu bạn thích mẫu này, rất mong bạn nhấn nút Like và chia sẻ sản phẩm in của mình nhé.

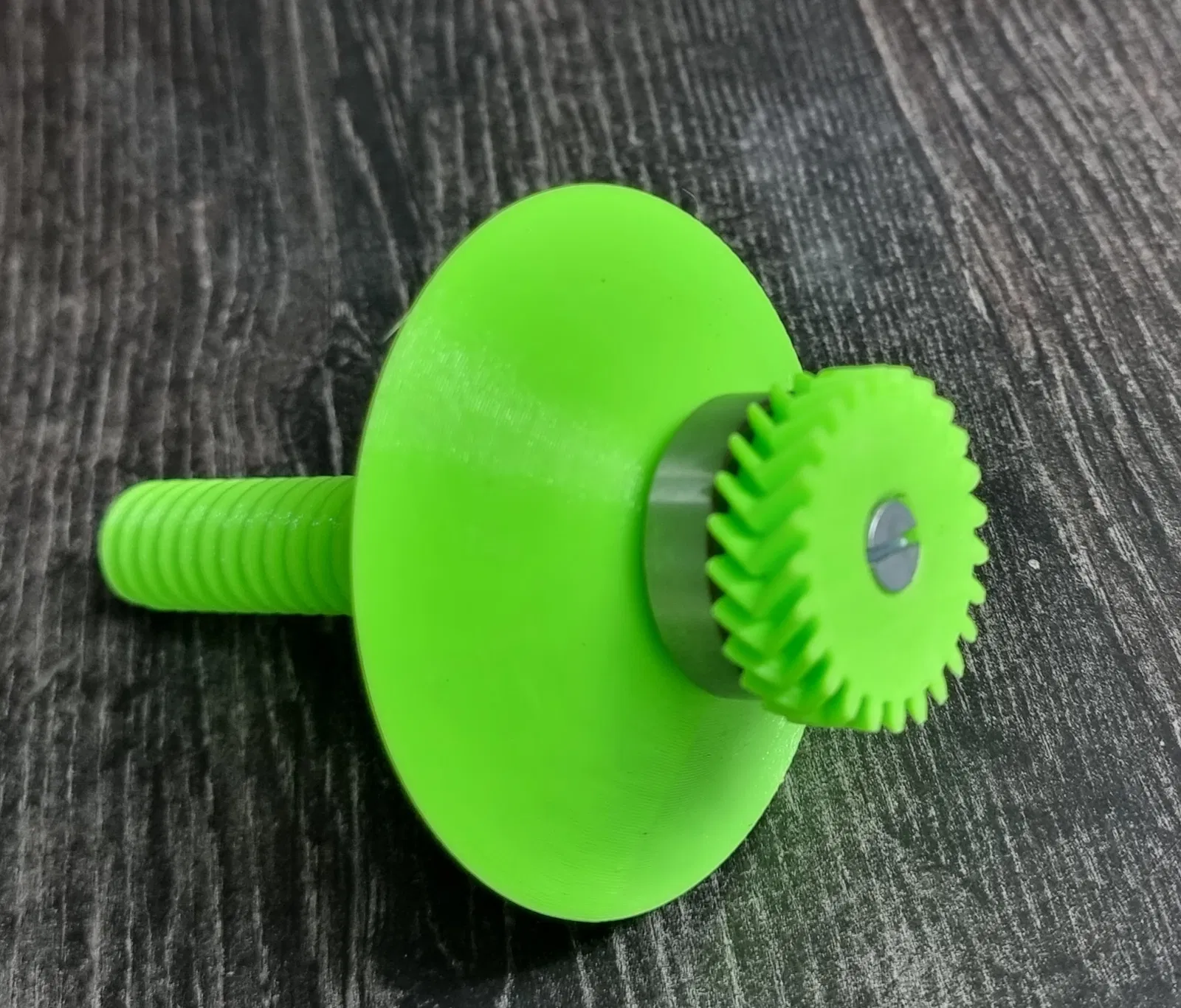

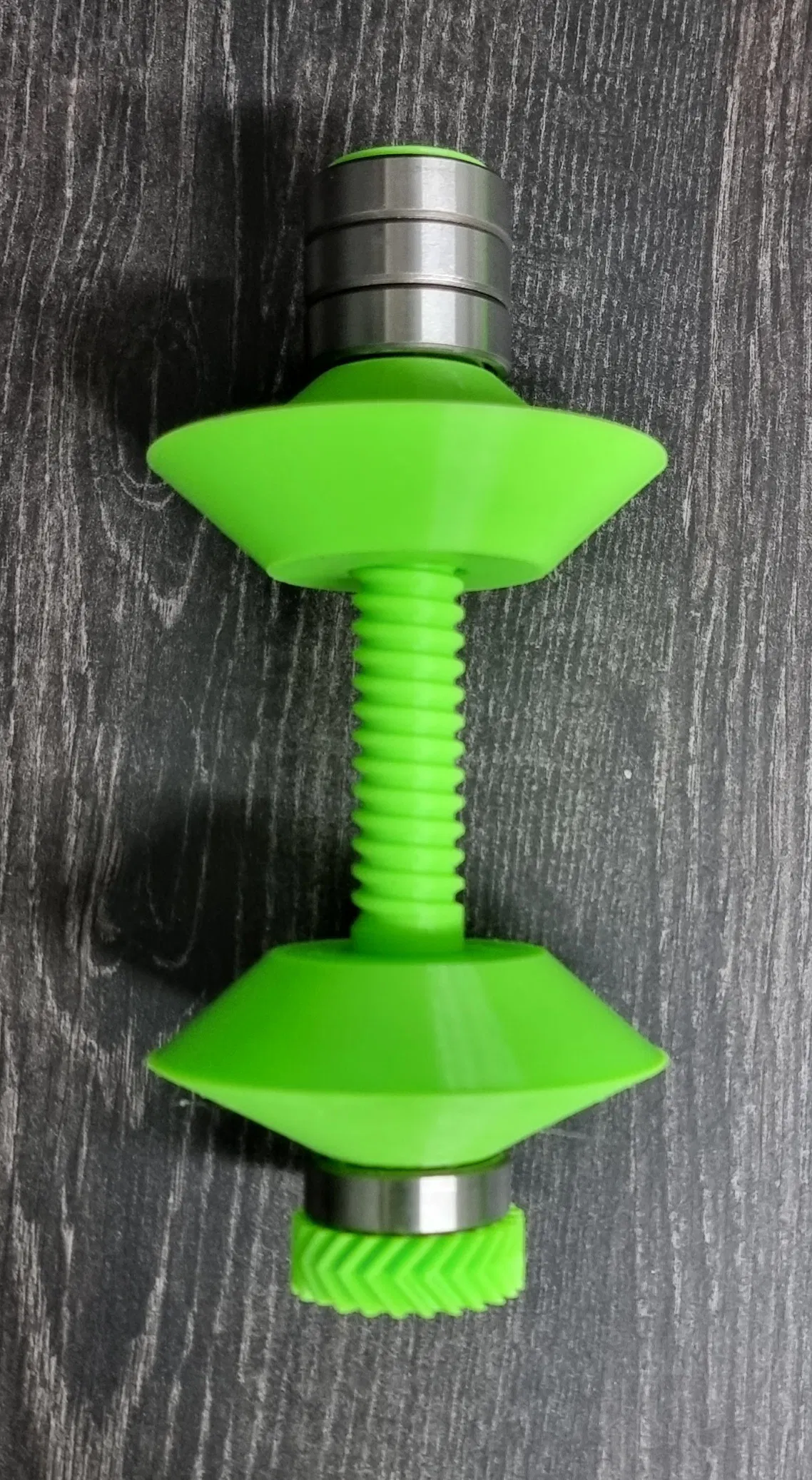

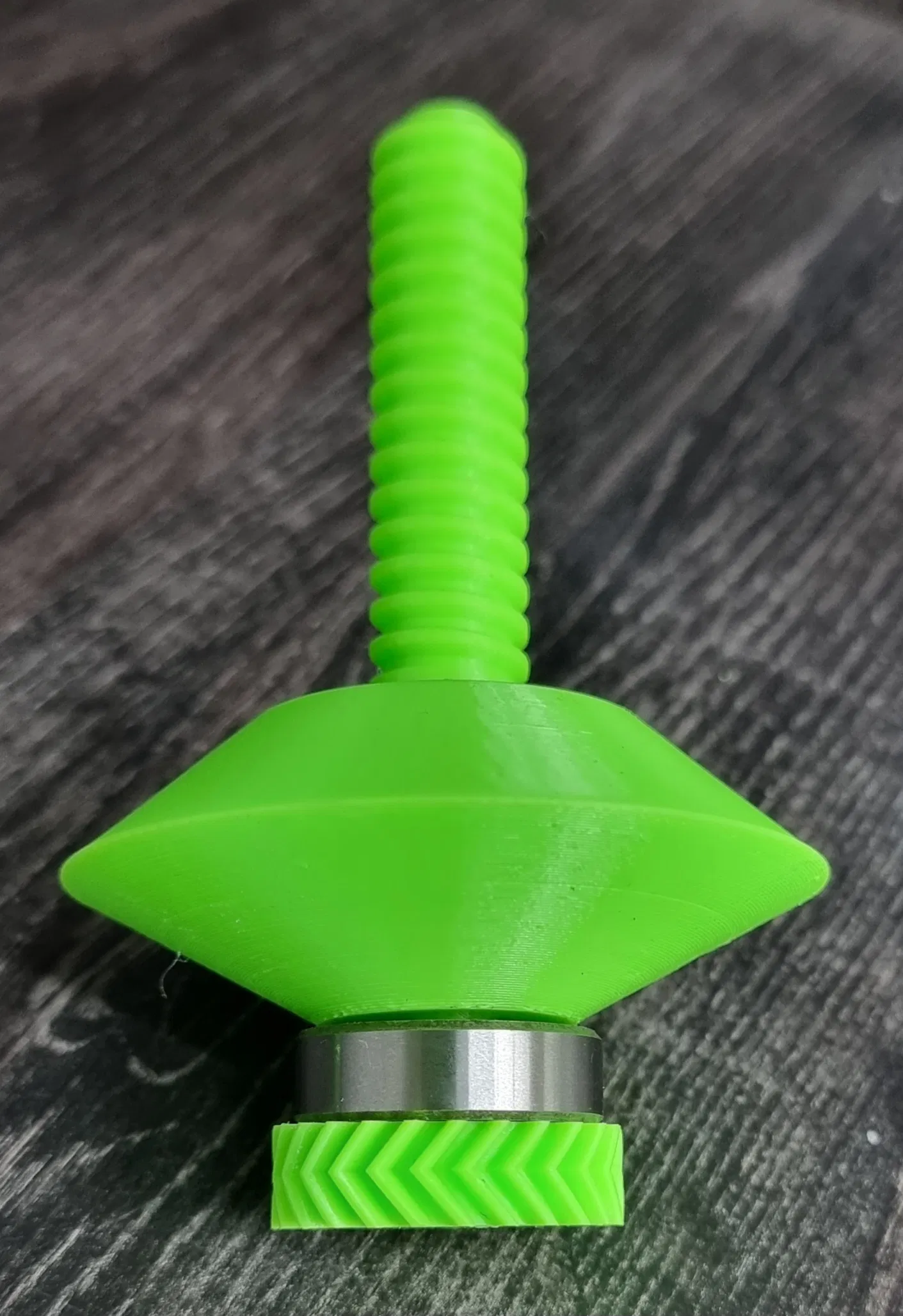

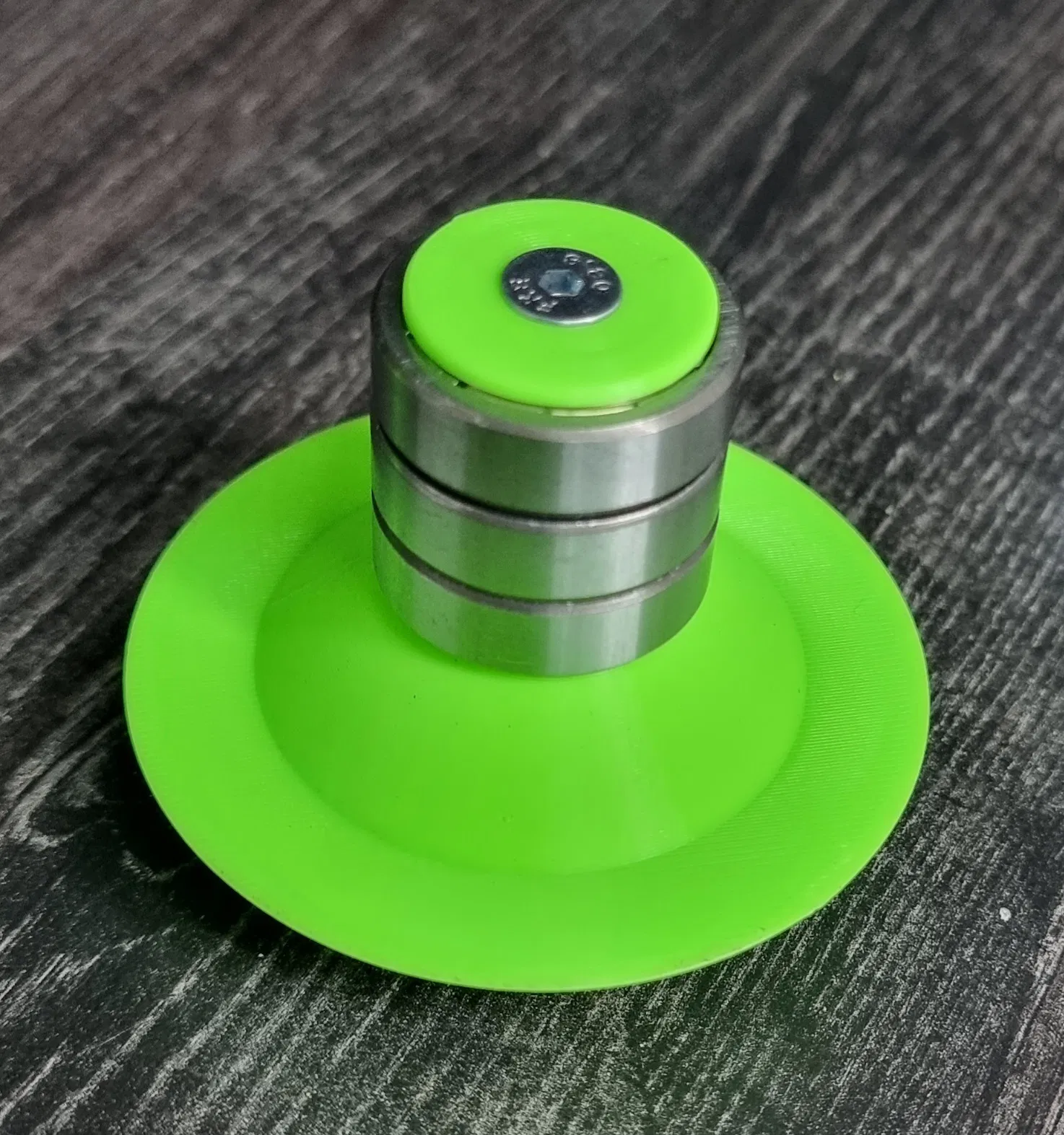

Mình đã cải tiến trục chính (spindle) của bộ tời cuộn nhựa (spool rewinder) bằng cách thêm vòng bi để khớp vừa vặn hơn và chống mài mòn quá mức.

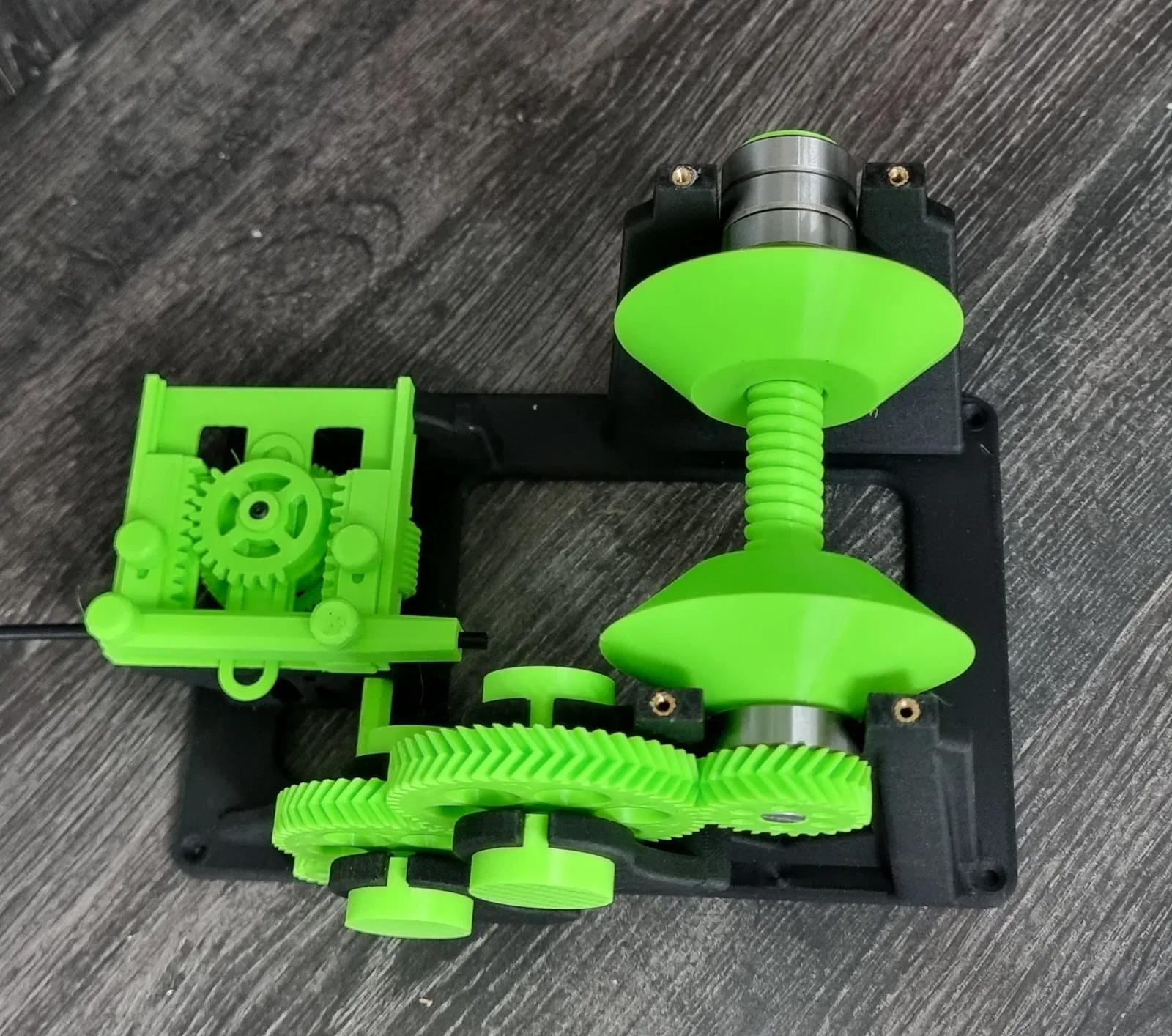

Nó lắp vừa khít vào bộ Awesome Spool Rewinder đã nâng cấp của mình: →awesome-filament-spool-winder-upgraded

và cũng tương thích hoàn toàn với thiết kế gốc.

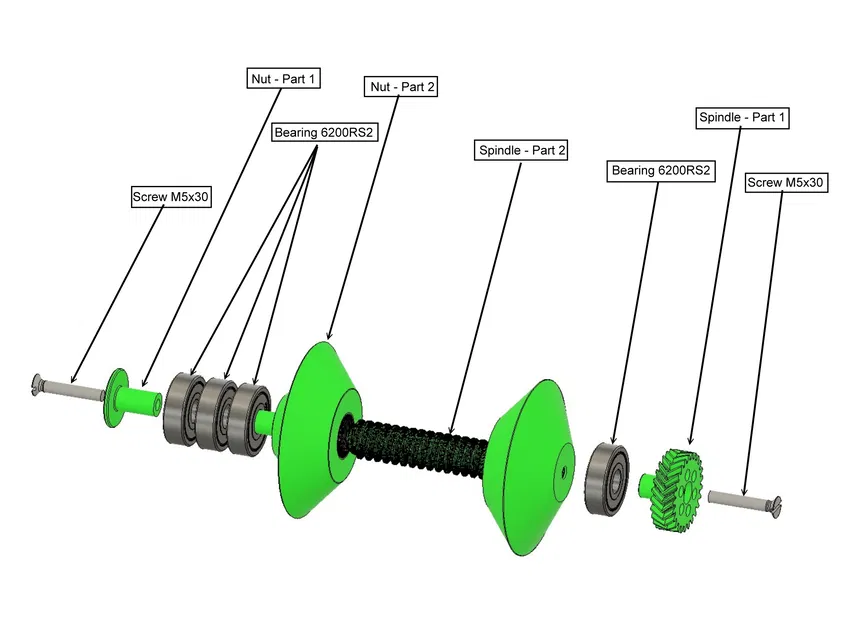

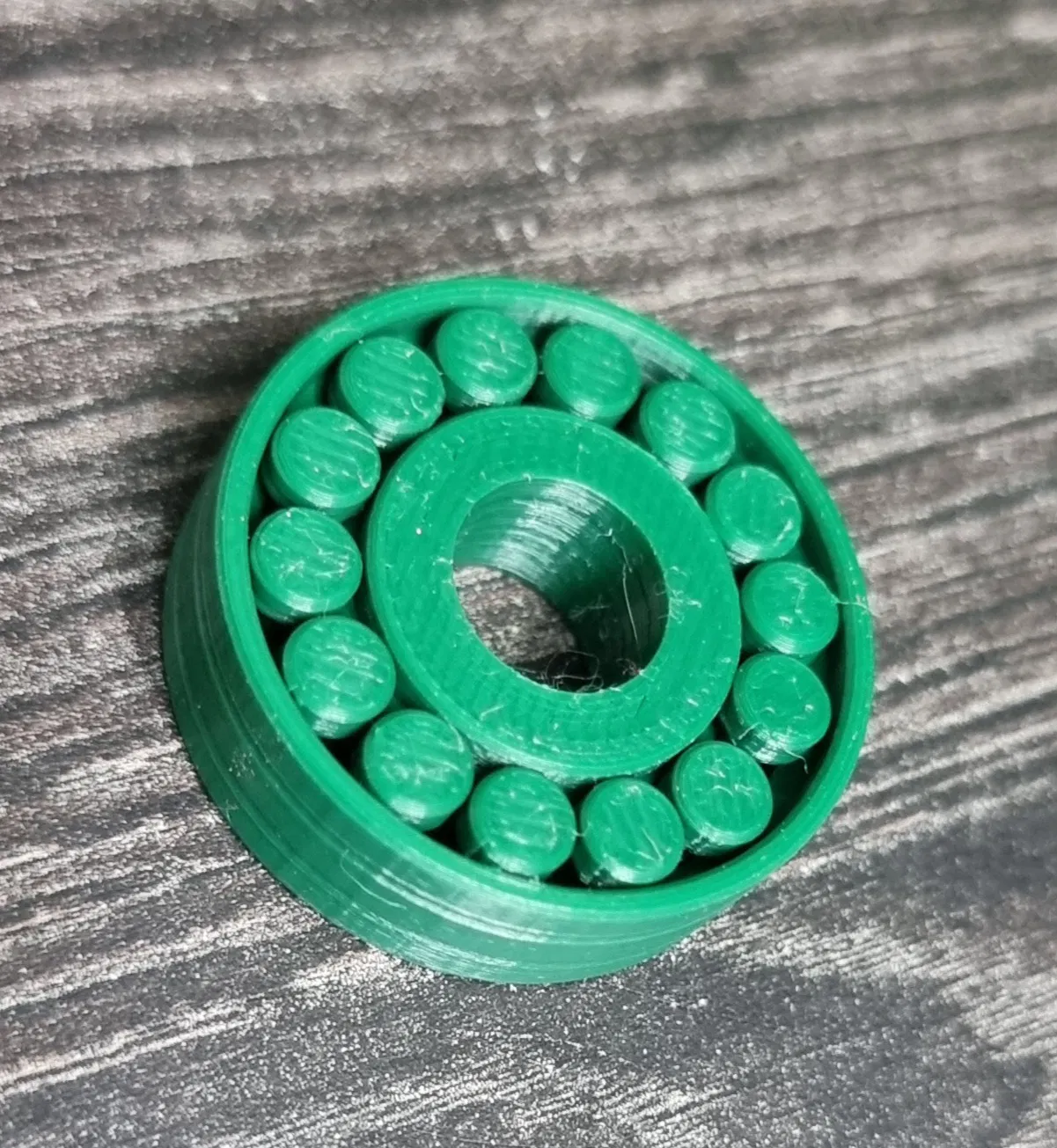

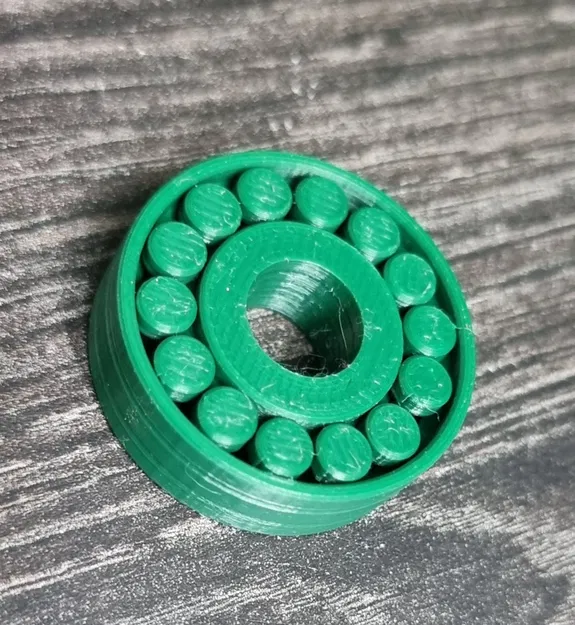

Vòng bi sử dụng là loại 6200RS2, đặt mua trên Amazon: Bearing 10mm x 30mm x 9mm → Nhưng bạn cũng có thể dùng vòng bi in 3D mình đã đính kèm trong phần tải về, nó cũng hoạt động ổn nếu máy in của bạn được cân chỉnh tốt.

Sử dụng ốc M5x30 để lắp ráp.

Mình đã tải lên 2 loại trục: một loại thường dùng cho cuộn nhựa Bambu Lab và một loại nhỏ hơn cho các cuộn như Sunlu hoặc các loại tương tự.

Mời các bạn xem qua video của mình: https://youtube.com/shorts/8UOwlSL1i7s
