Dụng cụ thay Nozzle cho MK4

Với Nextruder, bạn có hai cách để thay nozzle - thay toàn bộ hotend hoặc chỉ thay riêng nozzle mà không cần tháo cả cụm.

Tuy nhiên, việc chỉ thay nozzle tiềm ẩn một vài rủi ro. Bạn cần giữ chặt heater block khi vặn nozzle ra. Nếu bạn tác động quá nhiều lực lên nozzle khi nó vẫn còn kết nối một phần với heat break, bạn có thể làm cong ống dẫn nozzle. Ngoài ra, việc để heater lủng lẳng trên dây điện sau khi tháo nozzle ra là điều không nên chút nào.

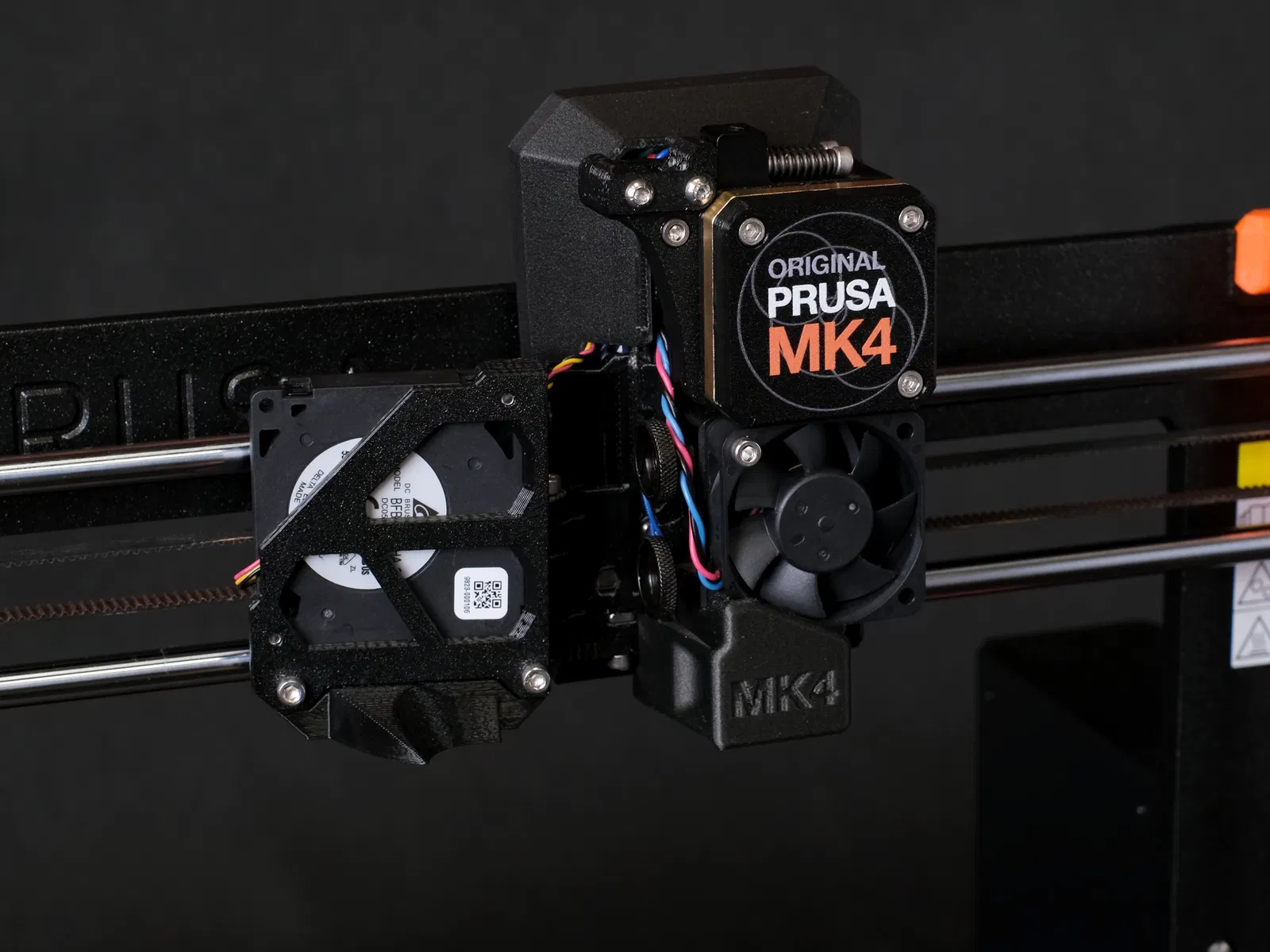

Phụ kiện này giúp cố định chắc chắn heater block của Nextruder tại chỗ. Nó cho phép thay nozzle nhanh chóng với rủi ro làm cong ống dẫn nozzle ở mức tối thiểu. Phụ kiện này được phát triển dựa trên cảm hứng từ mẫu Nozzle Change Heater Block Clamp của IBNobody.

Các phiên bản có sẵn

• Nozzle Replacement Tool - MK4 sock: Dùng cho hotend có bọc silicone sock.
• Nozzle Replacement Tool - MK4: Dùng cho hotend không có bọc silicone sock.

Hướng dẫn in

• Cài đặt in: 0.20mm STRUCTURAL, 2 perimeters, 15% Grid infill
• Vật liệu in: Chúng tôi khuyến khích dùng PC Blend Carbon Fiber (để chịu nhiệt độ cao trong trường hợp heater vẫn còn hơi ấm, nhưng dùng PETG cũng là một lựa chọn tốt)

Công cụ cần thiết

• Cờ-lê đa năng hoặc đầu tuýp HEX 7mm
• Bàn chải thép (để làm sạch nozzle và heater block)

Lưu ý

• Dụng cụ này không tương thích với các loại nozzle E3D HF.

Hướng dẫn sử dụng

An toàn và Chuẩn bị:

**CẢNH BÁO:** Đảm bảo máy in đã nguội hoàn toàn về nhiệt độ phòng trước khi bắt đầu lắp đặt. Cố gắng lắp Nozzle Replacement Tool khi máy in còn nóng có thể gây bỏng nghiêm trọng.

**MẸO:** Để tránh làm hỏng bề mặt bàn in do rơi rớt đồ đạc, bạn nên phủ lên đó một lớp bảo vệ (ví dụ như vải hoặc bìa cứng dày).

Lắp đặt:

• Rút filament ra khỏi Nextruder.

• Đảm bảo heater block đã được làm sạch.

• Tắt máy in (OFF).

• Mở hoàn toàn cửa quạt (quạt bên trái) để đảm bảo bạn có không gian thao tác dễ dàng với hotend.

• Cẩn thận căn chỉnh Nozzle Replacement Tool vào heater block của hotend. Đảm bảo bạn đang sử dụng đúng phiên bản dụng cụ cho thiết lập hotend của mình (có hoặc không có silicone sock).

• Nhẹ nhàng trượt Nozzle Replacement Tool vào heater block.

• Đẩy dụng cụ về phía quạt heatsink, đảm bảo nó đã được cố định chắc chắn.

• Nới lỏng hai con ốc cố định hotend bên trong Nextruder. Đừng tháo hẳn chúng ra. Chỉ cần vặn ra vài vòng là đủ.

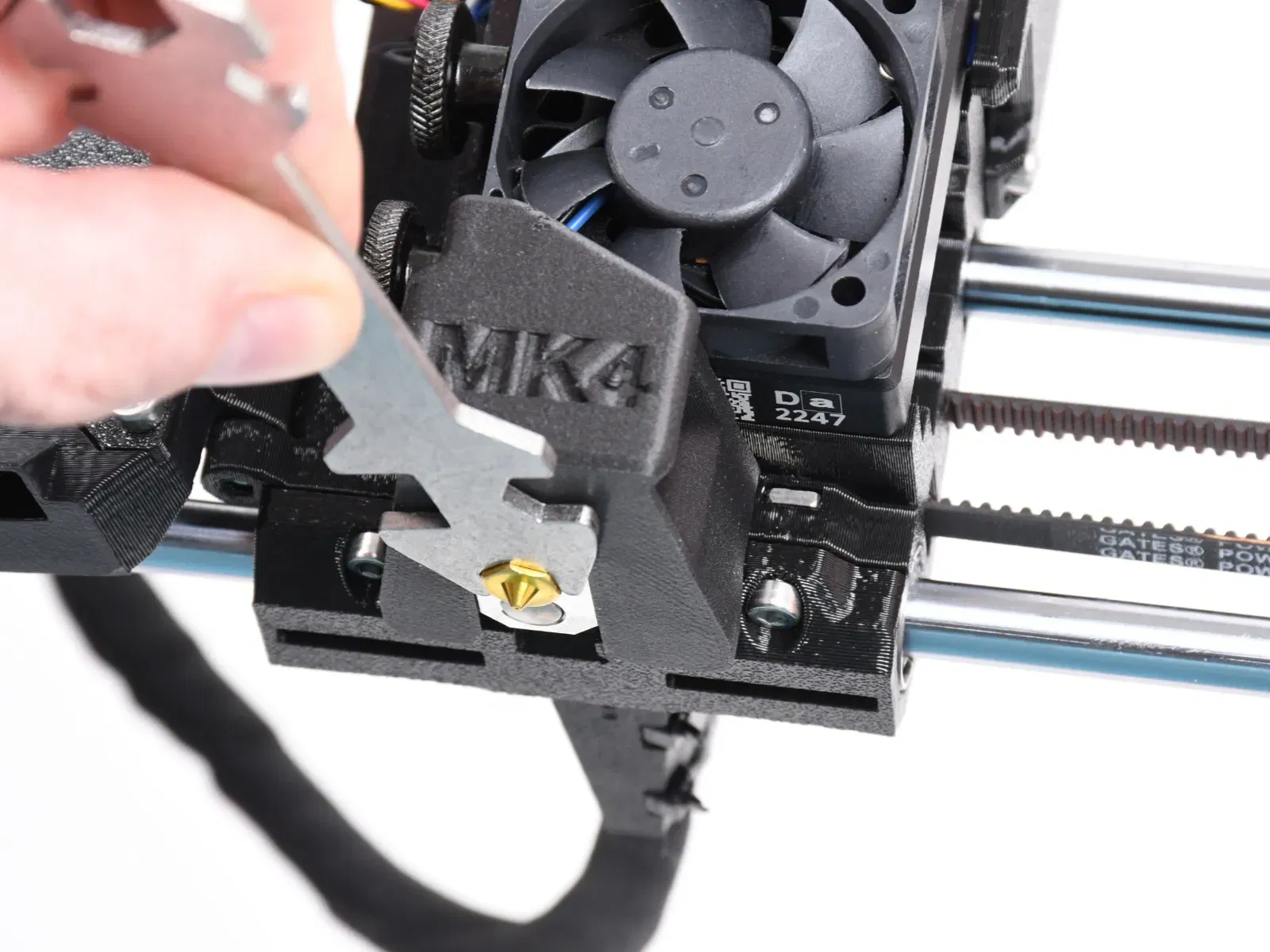

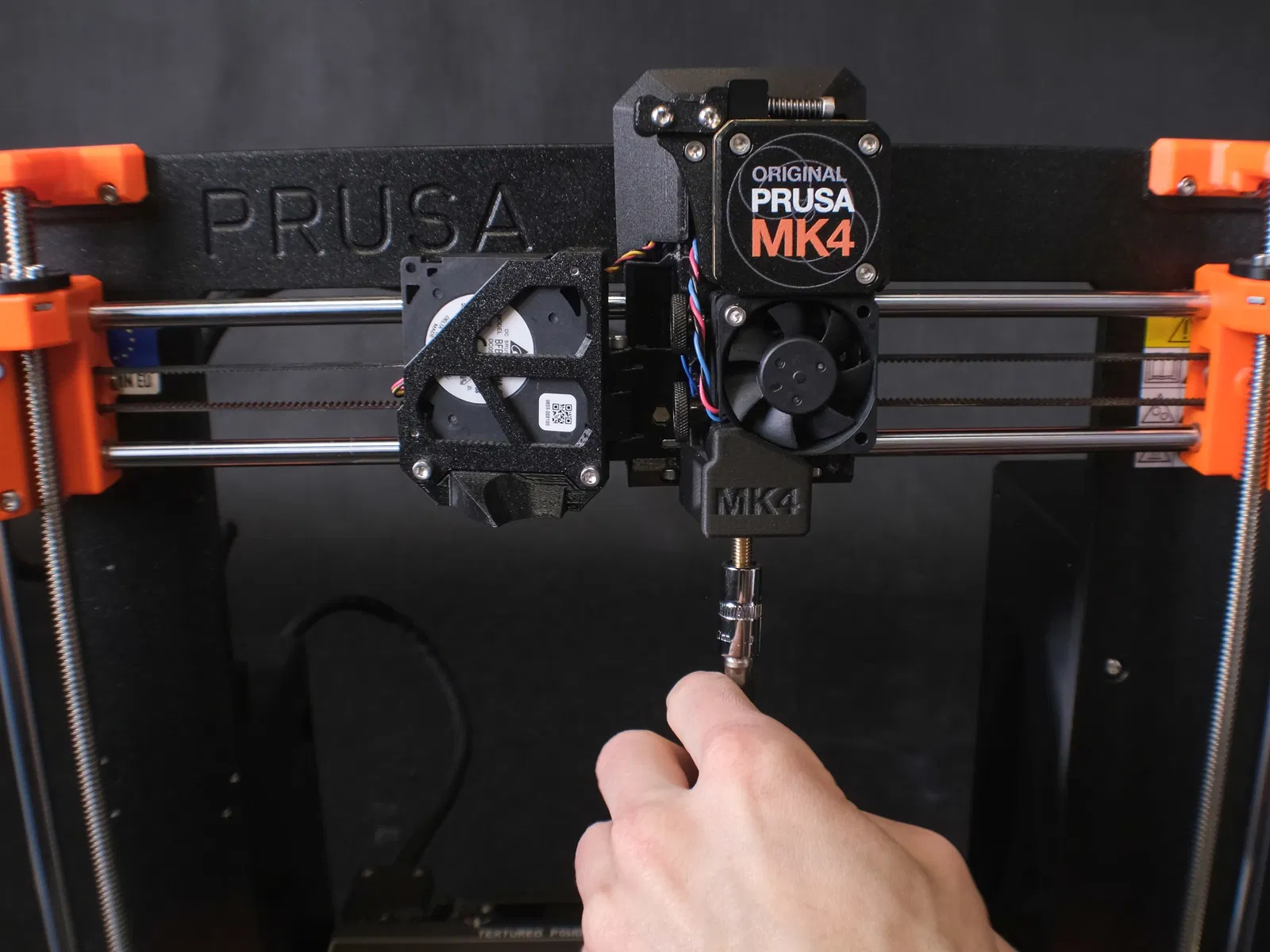

• Bây giờ, bạn có thể tháo nozzle ra một cách dễ dàng.

**CẨN TRỌNG:** Sau khi thay nozzle xong, đừng quên siết chặt lại hai con ốc cố định hotend vào trong Nextruder!

Nhật ký thay đổi

• 03/2024 - Phiên bản đầu tiên 1.0 (R1)
