Kẹp Khối Sinh Nhiệt Thay Vòi Phun Nextruder MK4

Lý do ra đời

Như nhiều anh em đã biết, việc thay vòi phun (nozzle) MK4 Nextruder ngay trên máy sẽ dễ dàng hơn là tháo rời toàn bộ khối sinh nhiệt (heater block).

Vấn đề

Việc thay vòi phun ngay trên máy tiềm ẩn một số rủi ro nhất định vì bạn phải giữ khối sinh nhiệt trong khi vặn vòi phun ra. Điều này có thể gây áp lực lên vòi phun Nextruder vẫn còn trong ống dẫn nhiệt và làm cong ống vòi phun.

Giải pháp

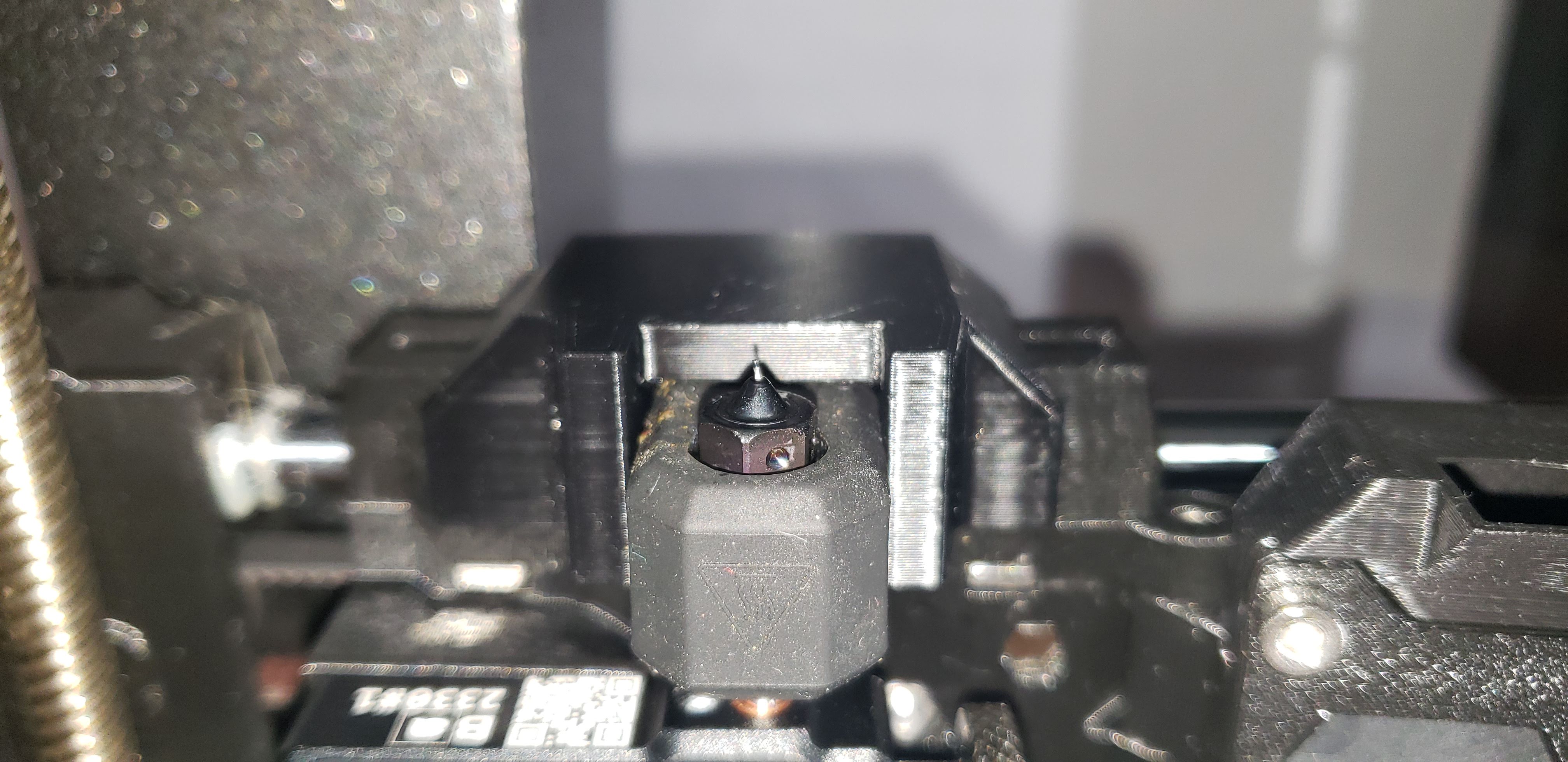

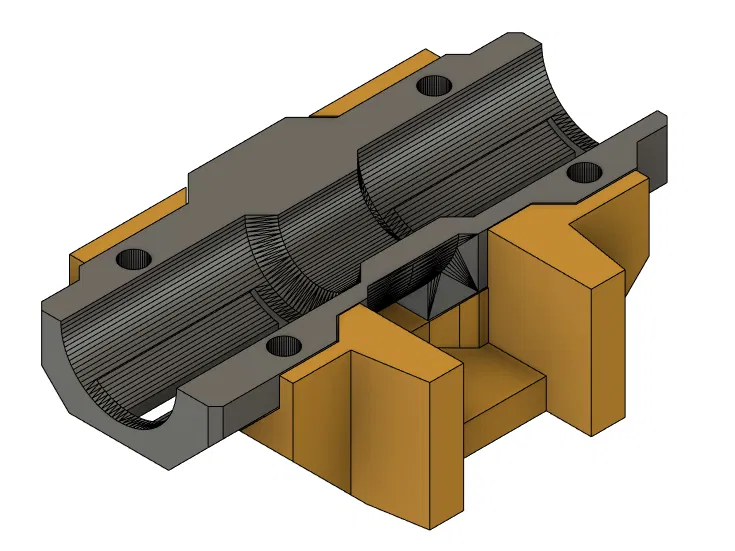

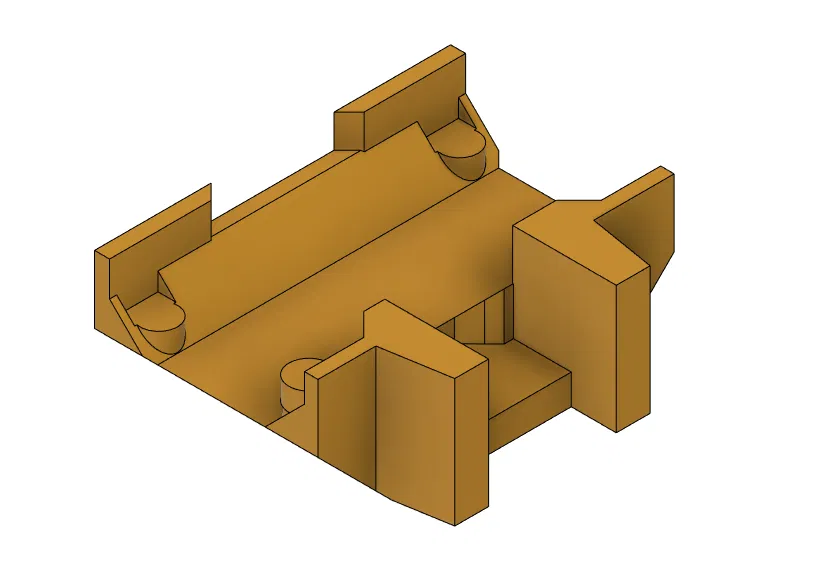

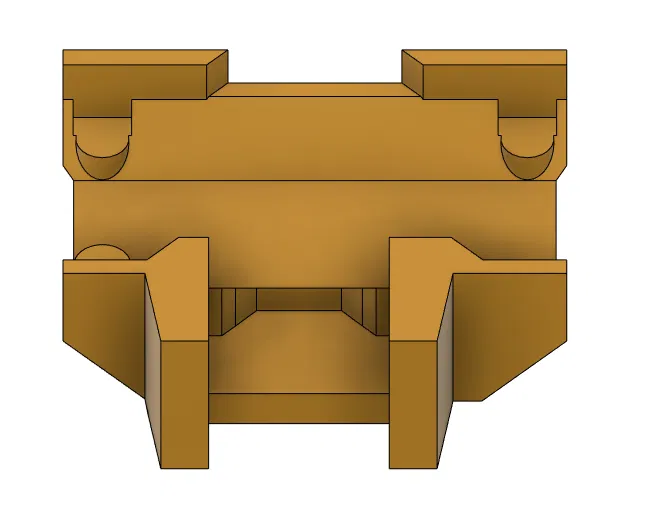

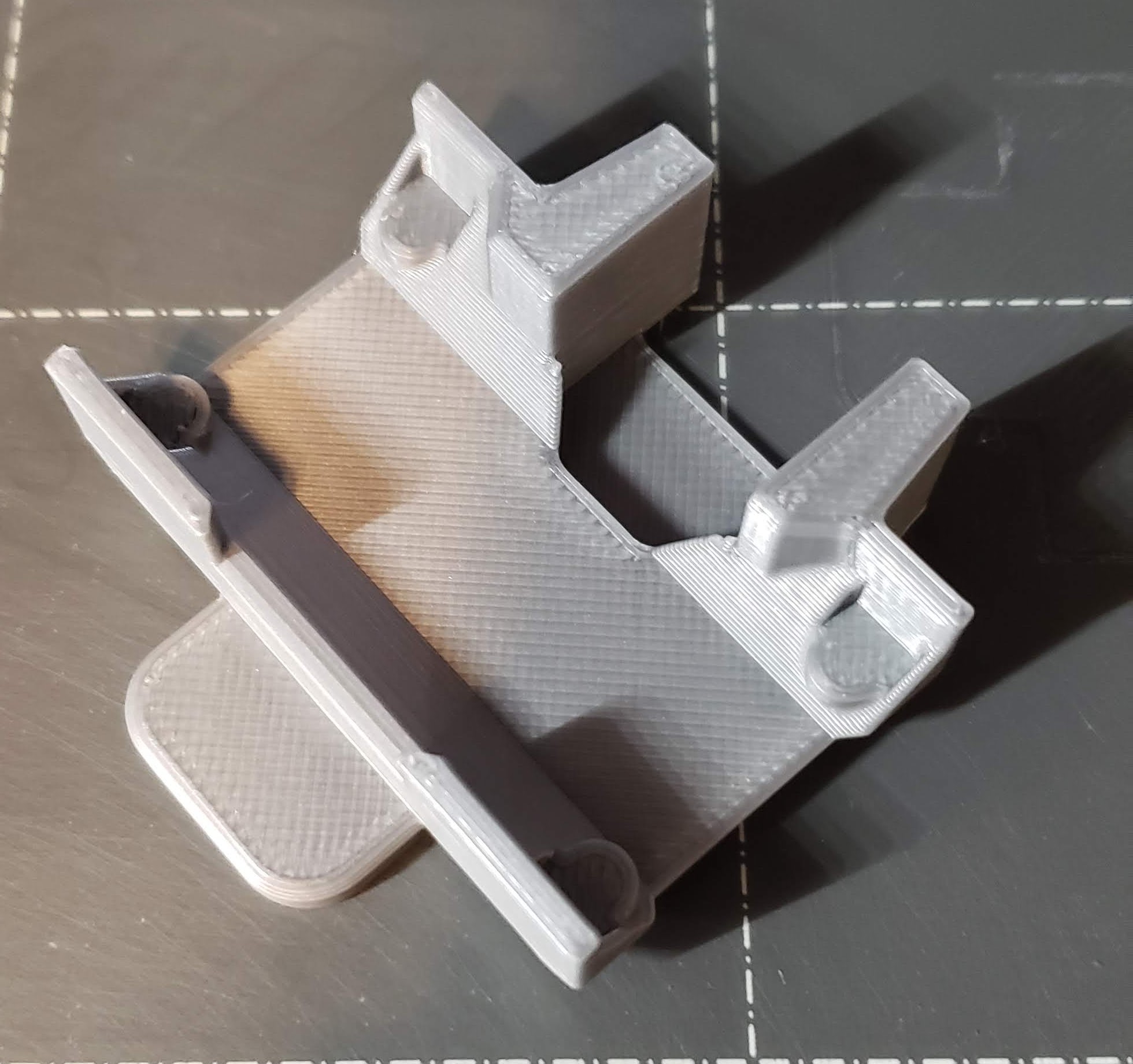

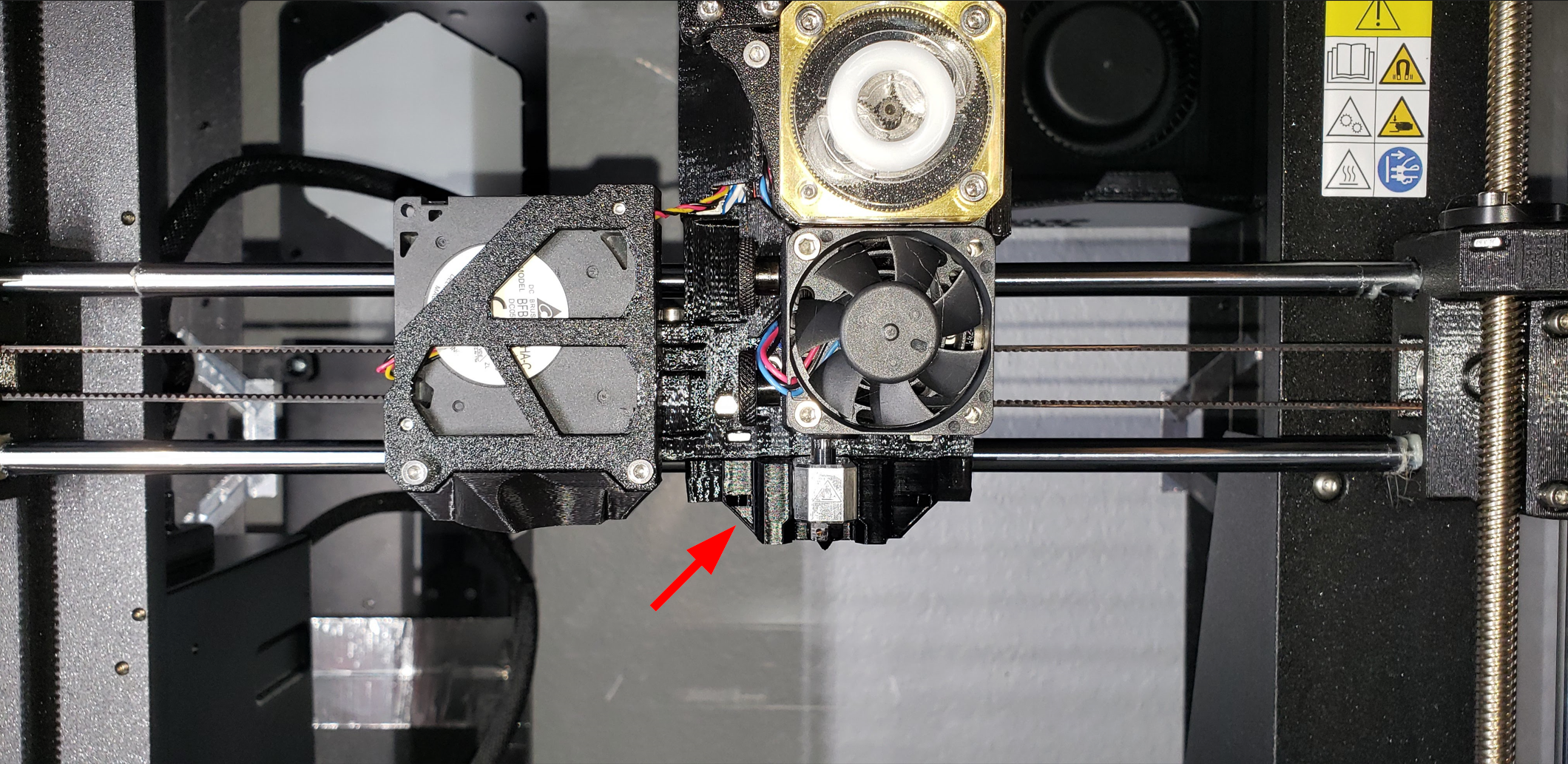

Công cụ này được gắn vào Kẹp Xe Ngang (X-Axis Carriage Clip) của MK4 và giữ khối sinh nhiệt Nextruder đúng vị trí. Điều này ngăn chặn mọi áp lực tác động lên vòi phun khi vặn ra.

Có hai phiên bản được cung cấp:

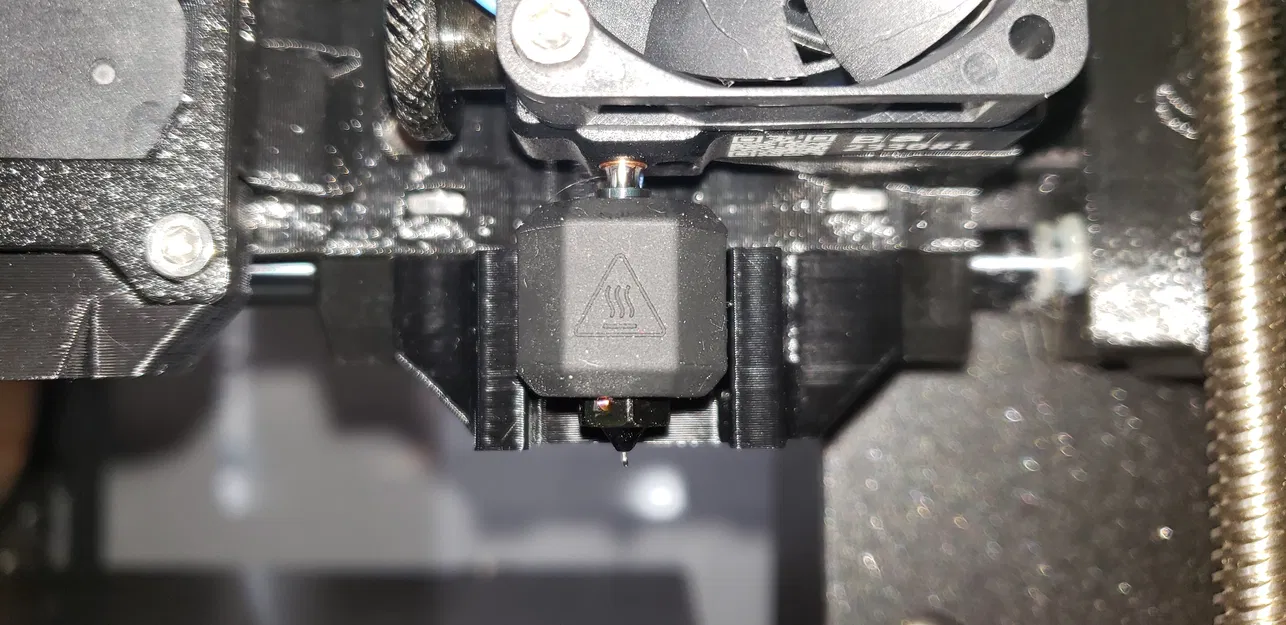

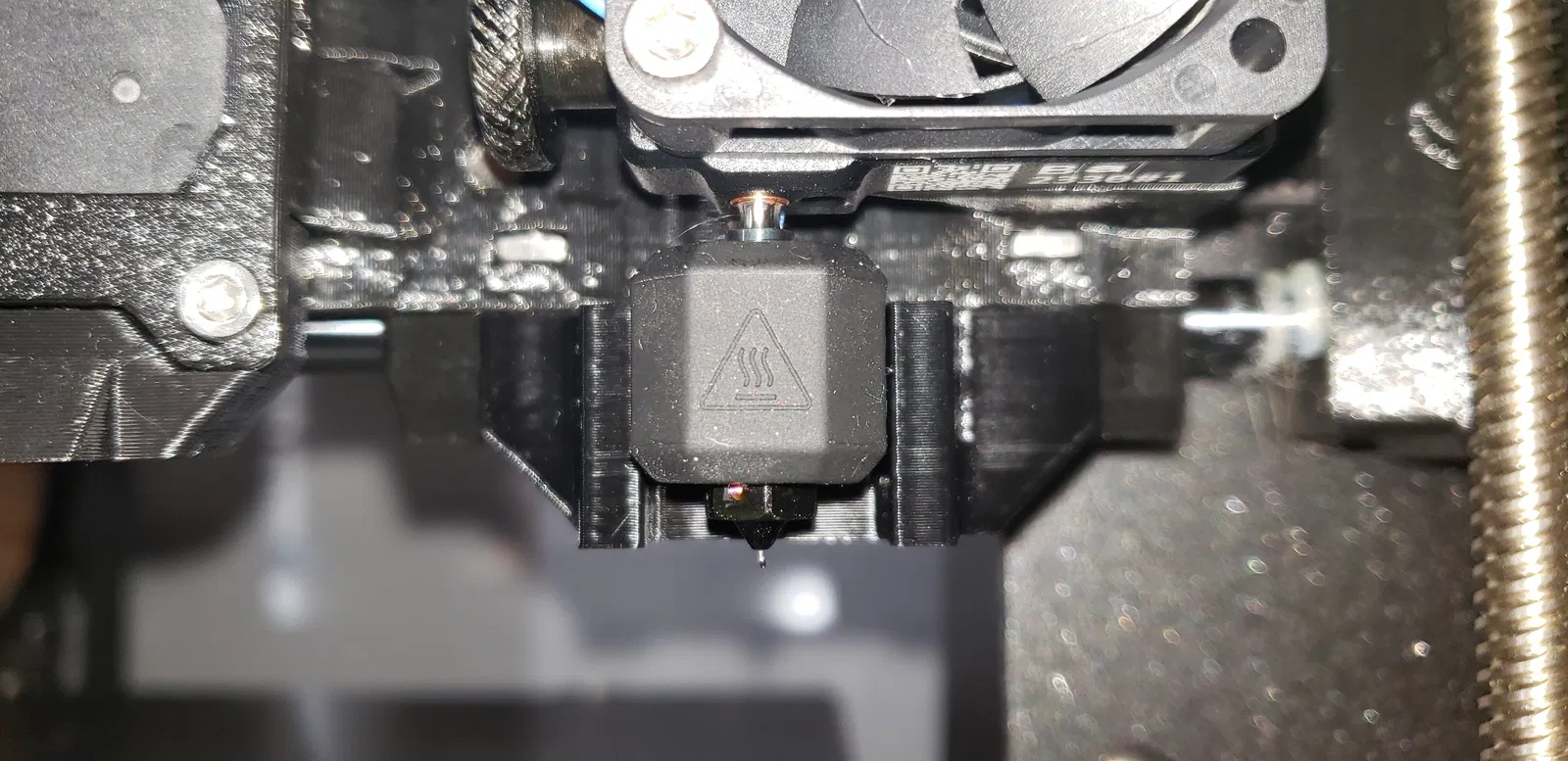

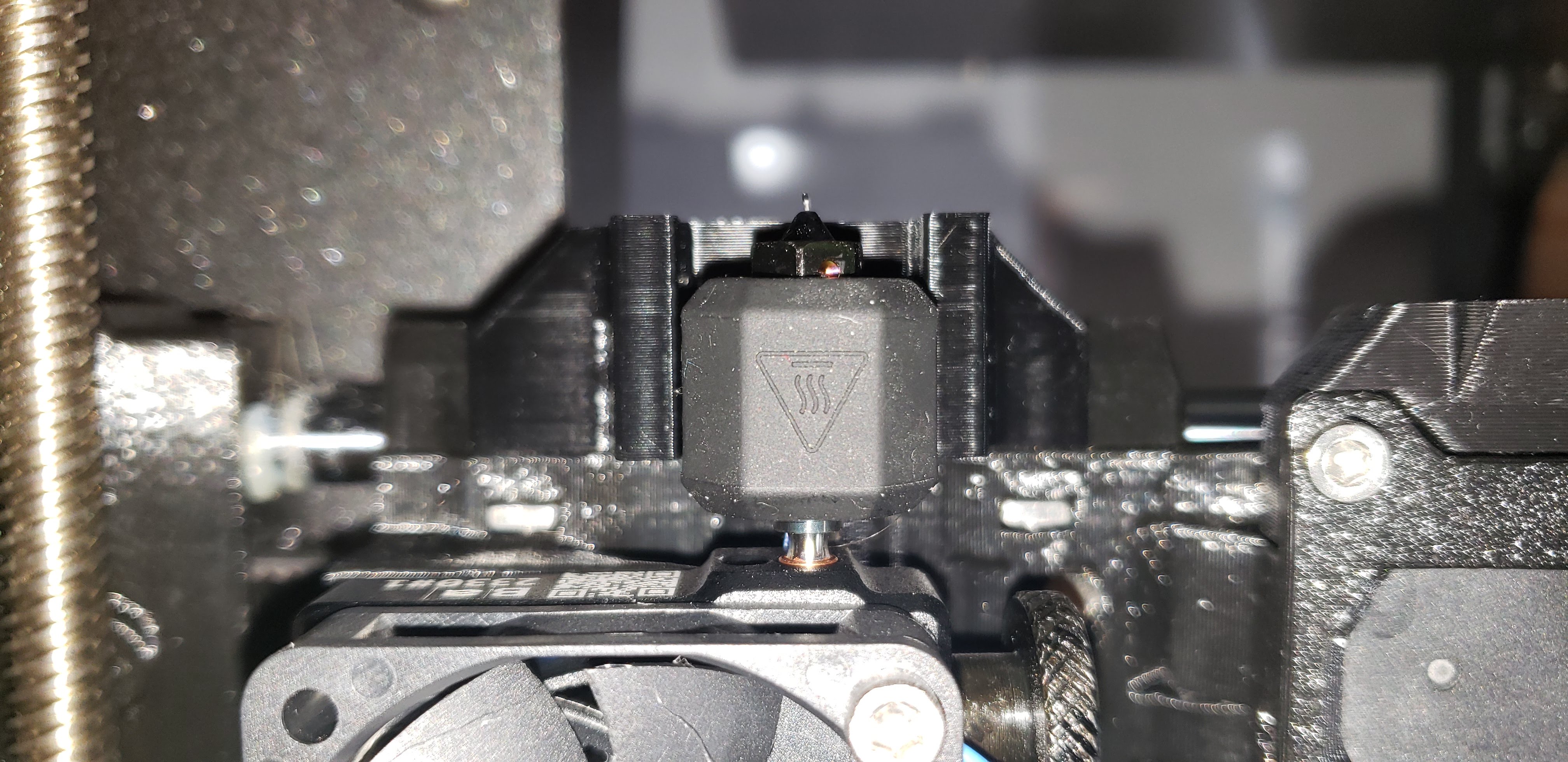

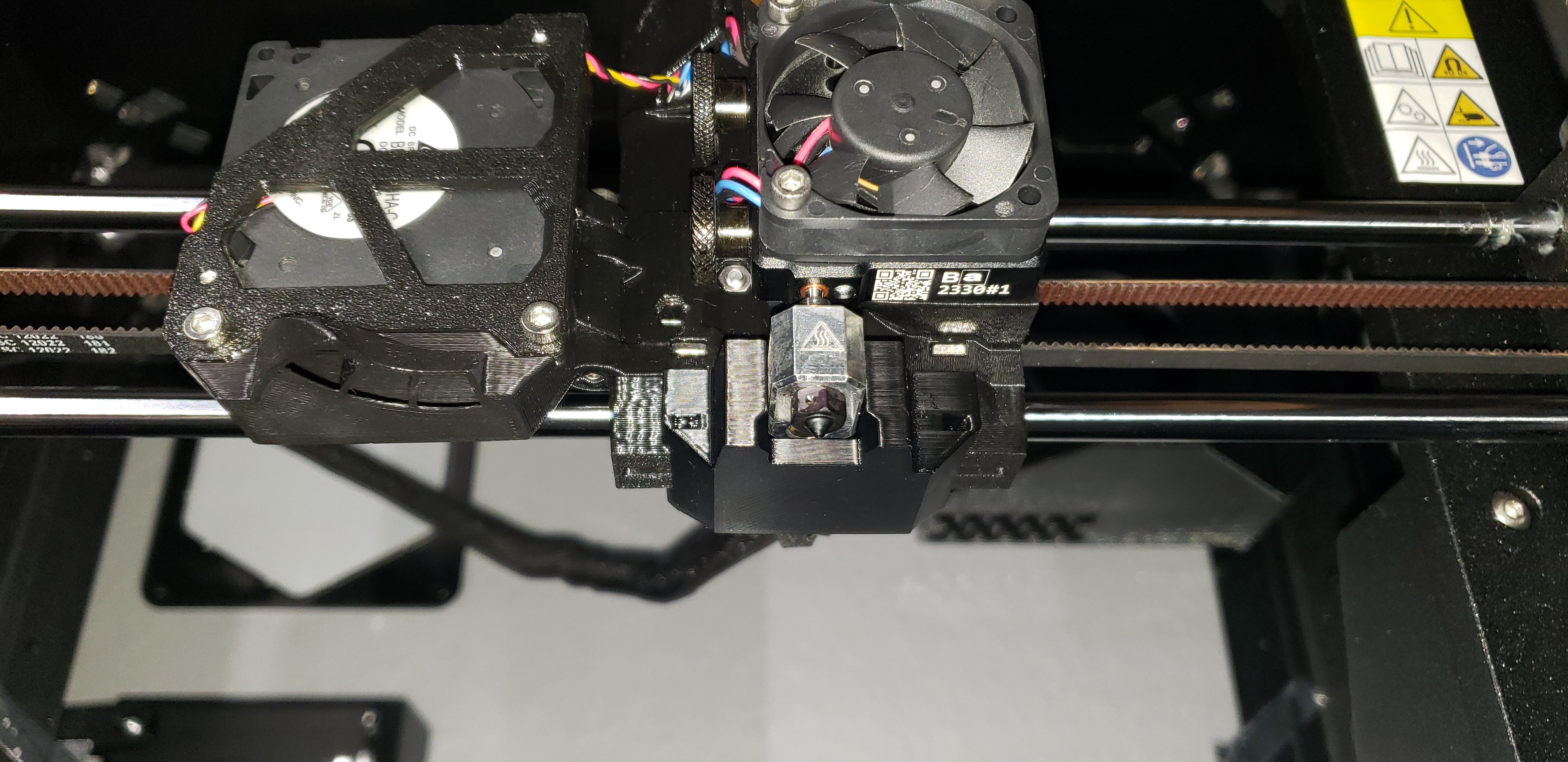

• Kẹp khối sinh nhiệt trần / Kẹp không có bọc cao su (Silicone Sock)

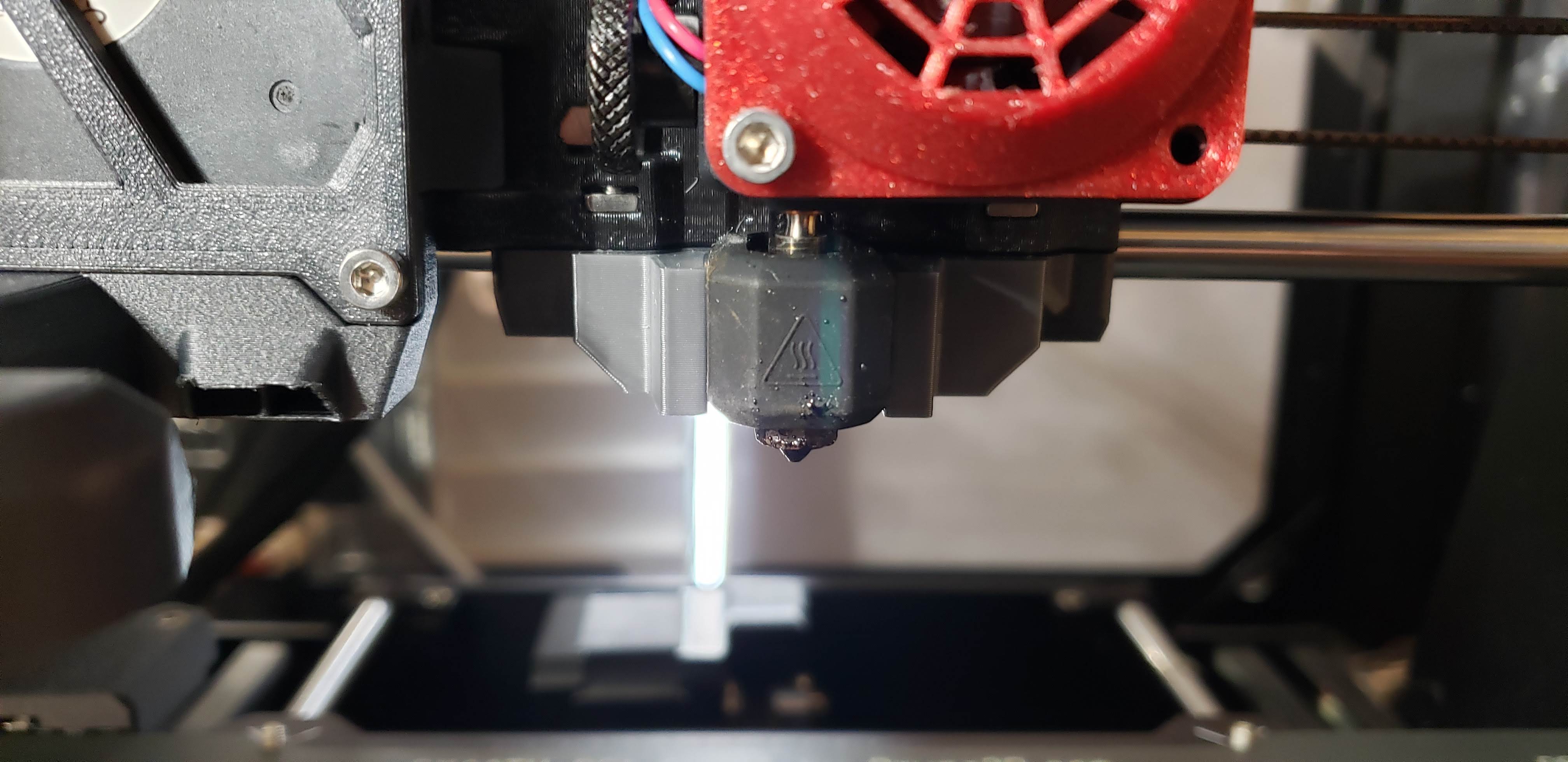

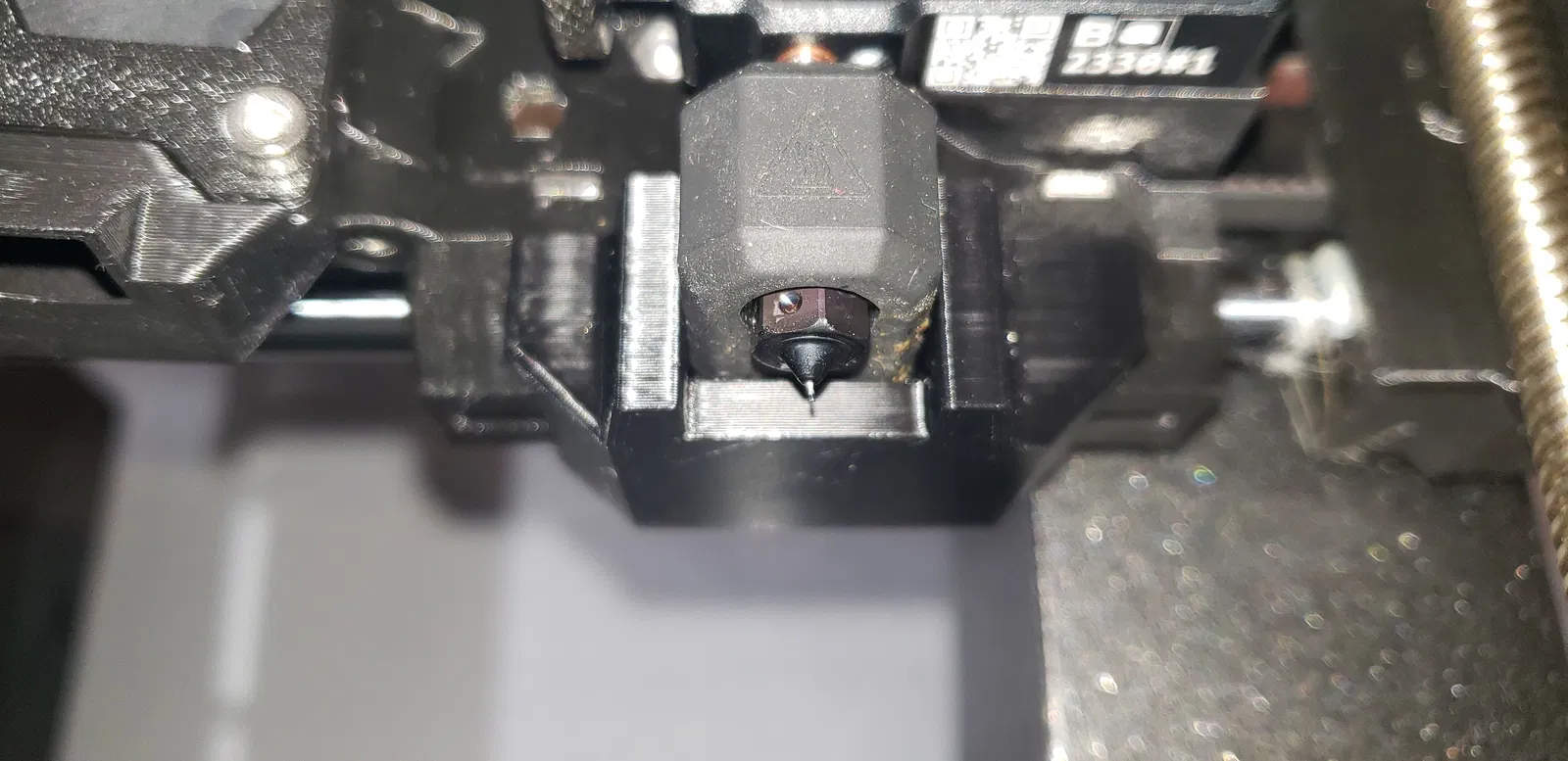

• Kẹp khối sinh nhiệt kèm bọc cao su Prusa MK4

Quy trình thay vòi phun

1. Tải hết dây tóc (filament) khỏi đầu phun MK4 Nextruder.
2. Đợi đầu nóng (hot end) của MK4 Nextruder nguội.
3. Mở cửa quạt tản nhiệt.
4. Gắn Kẹp Thay Vòi Phun Nextruder (Nextruder Nozzle Change Heater Block Clamp).
5. Nới lỏng hai vít vặn tay giữ vòi phun Nextruder.
6. Vặn ra và tháo vòi phun Nextruder. (Dụng cụ Nextruder Nozzle Wrench dùng tốt).
7. Vặn vòi phun Nextruder thay thế vào.
8. Siết chặt hai vít vặn tay giữ vòi phun Nextruder.
9. Tháo Kẹp Thay Vòi Phun Nextruder.
10. Đóng cửa quạt tản nhiệt.

Cài đặt in

In bằng dây tóc sáng màu để bạn có thể nhìn thấy rõ là mình đã lắp phụ kiện vào.

Chi tiết in này chạy tốt với chế độ in 0.2mm Speed Profile - Input Shaping của MK4. Loại dây tóc không quan trọng, nhưng tôi đã in bằng PLA.

Các loại dây tóc khác có thể bị co ngót và làm cho chi tiết khó lắp.

Lưu ý cho bộ chuyển đổi V6

Bộ chuyển đổi này sẽ không hoạt động cho bộ chuyển đổi V6. Không giống như vòi phun Nextruder, vòi phun V6 phải được siết chặt khi còn nóng để tránh bị rò rỉ.

Nhật ký thay đổi

V3: Giảm độ dày đế 3mm. Thêm một cái lẫy ở phía sau để giúp cạy kẹp ra.

V2: Tăng khoảng cách lắp khít phía trước 0.1 mm. Thêm vát cạnh (chamfers). Thay đổi Giấy phép để cởi mở hơn.

V1: Phát hành ban đầu
