Bộ sưởi khoang in (Chamber Heater) cho Bambu Lab X1C
Mình đã thiết kế bộ sưởi khoang in cho máy Bambu Lab X1C. Bạn có thể tải file Fusion 360 để tùy chỉnh, xem chi tiết cách lắp đặt qua video và sơ đồ kết nối đi kèm để tối ưu hóa việc in ấn.
Mô tả

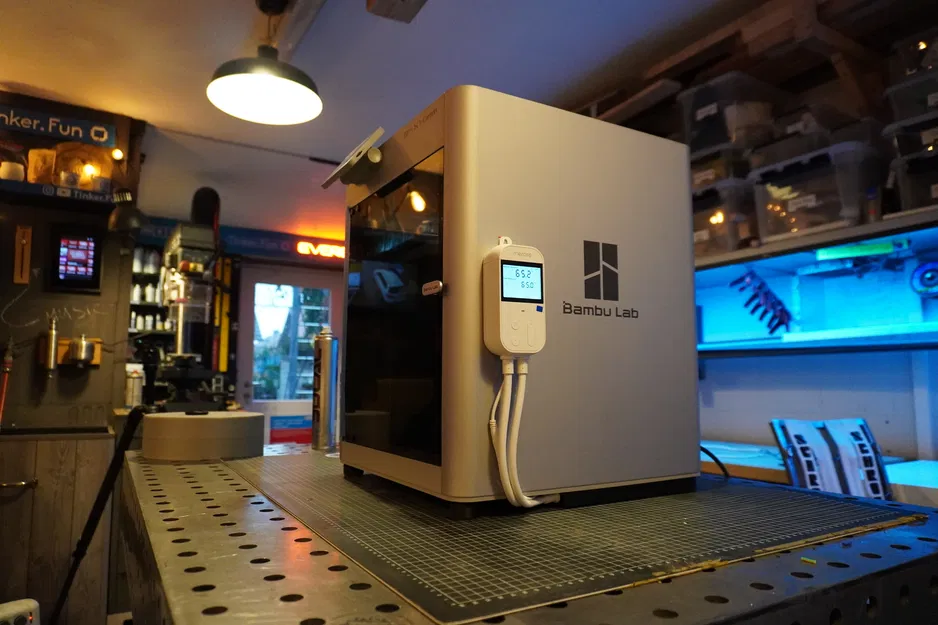

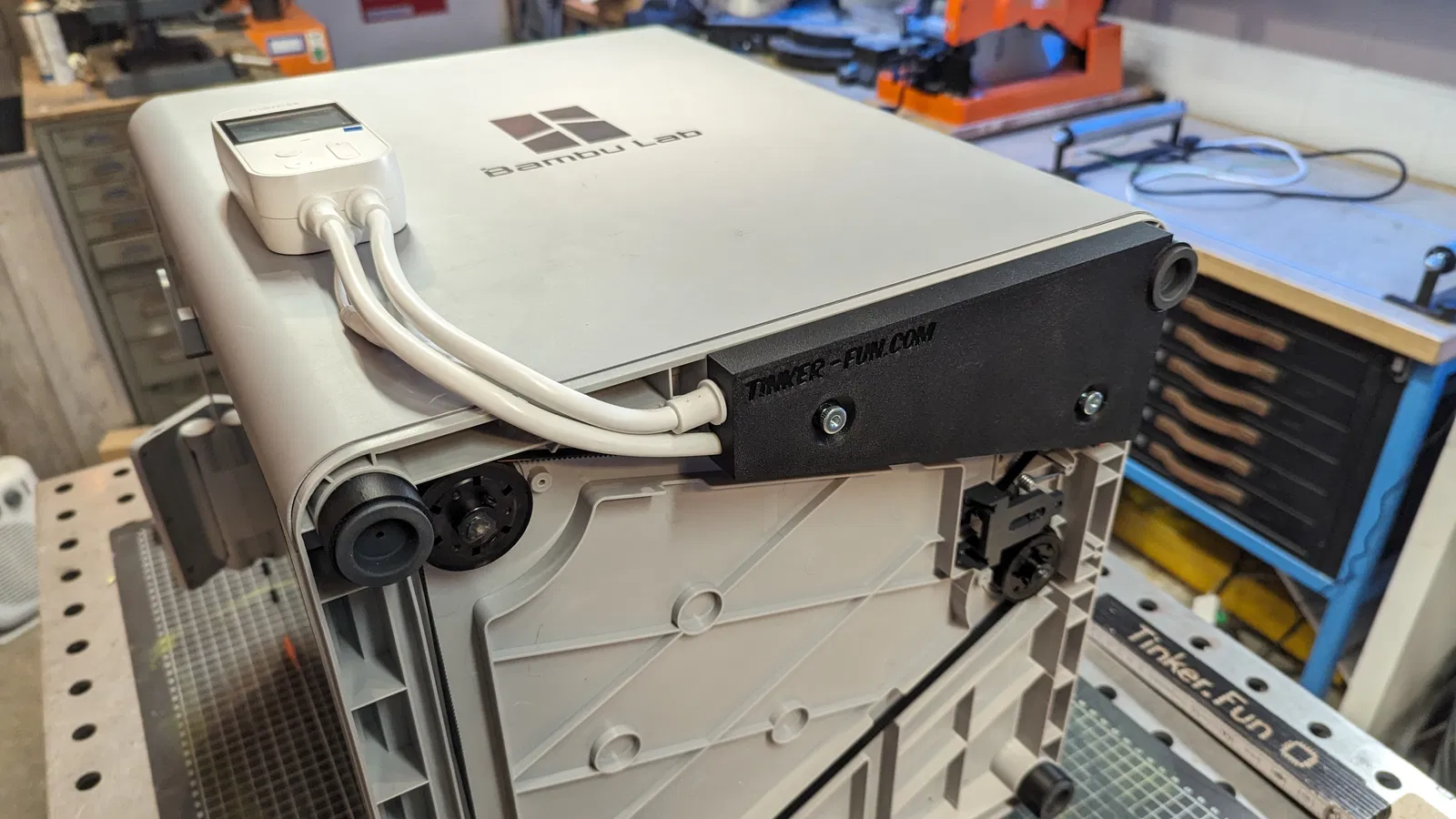

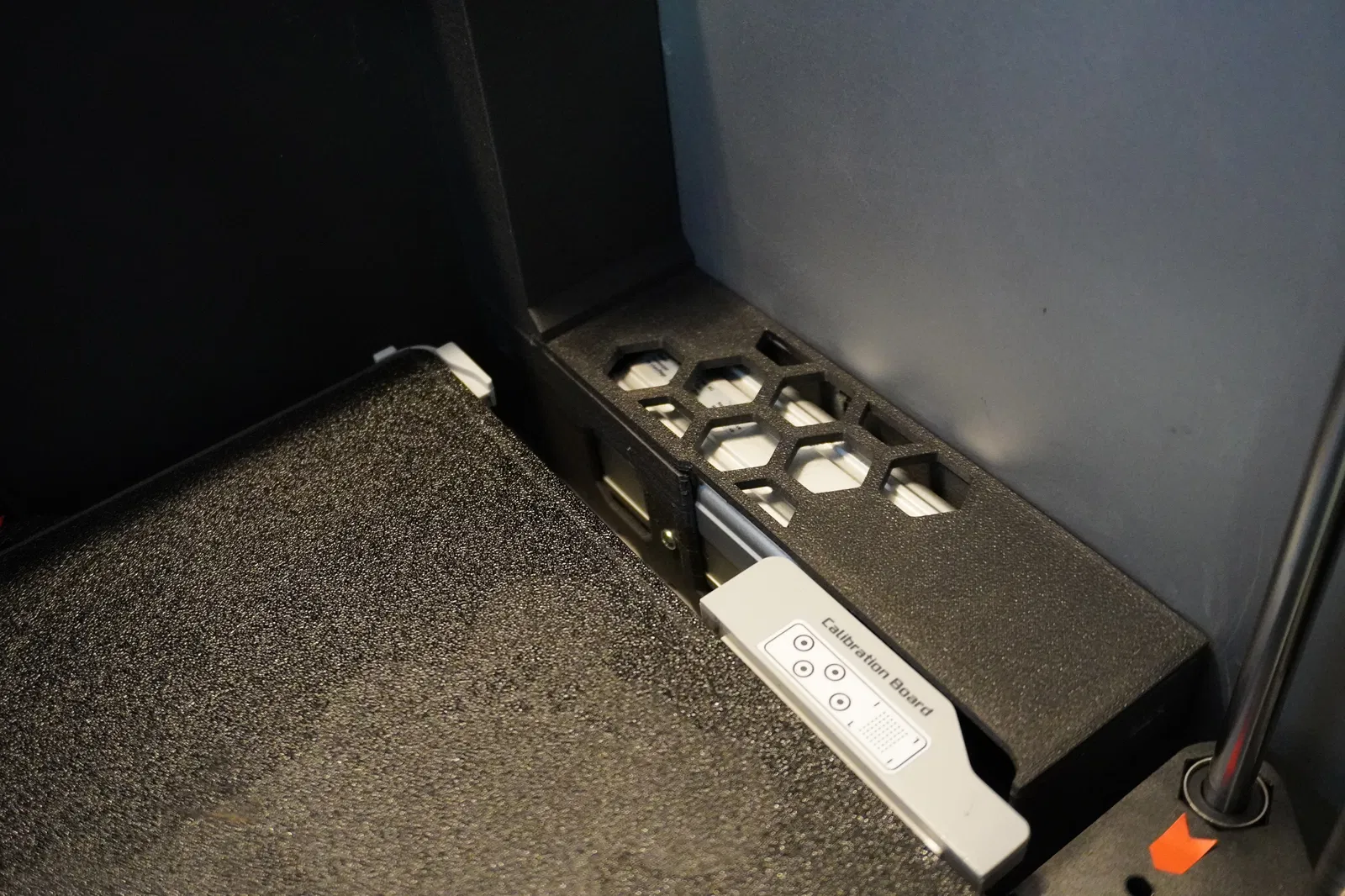

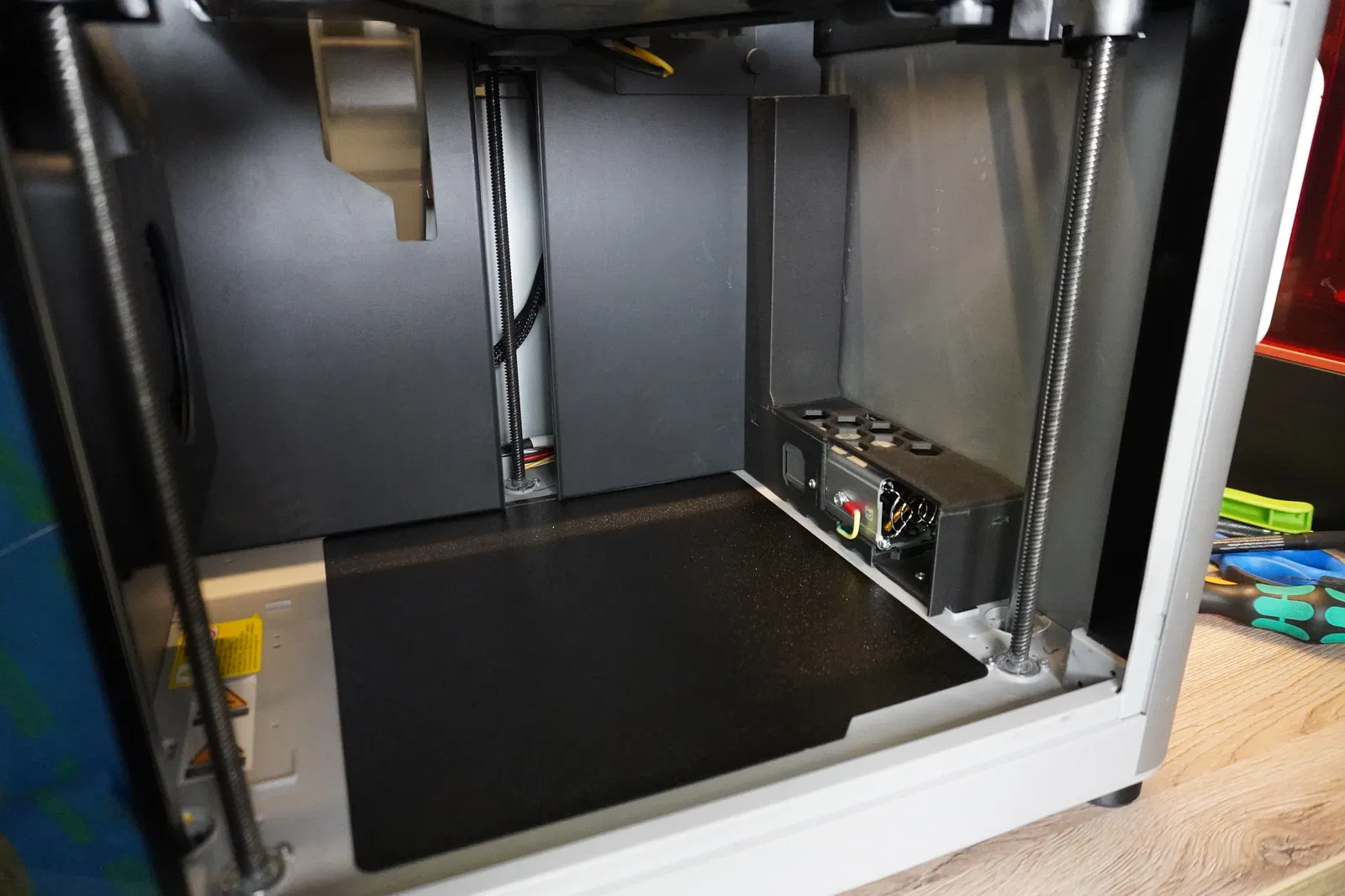

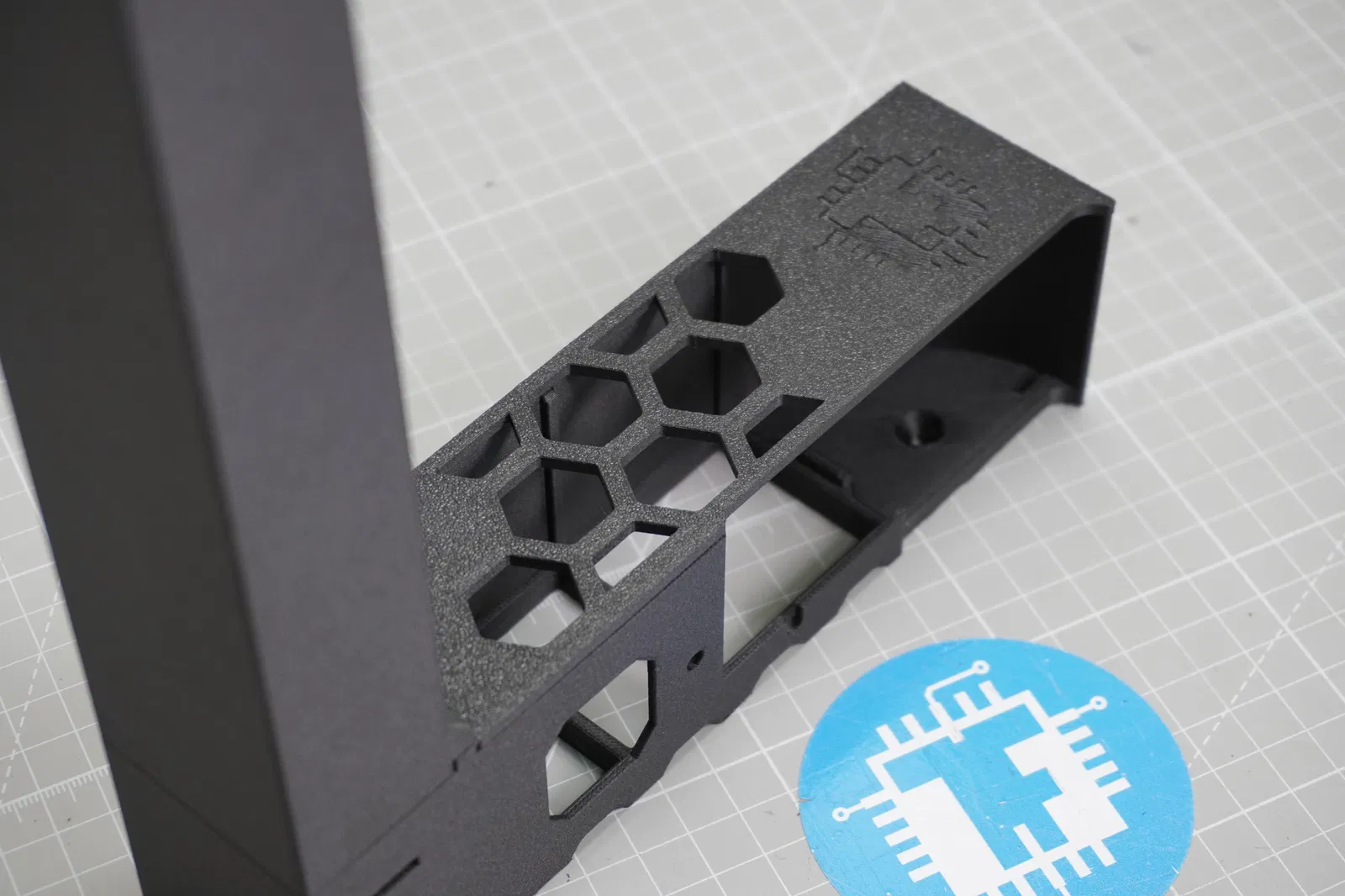

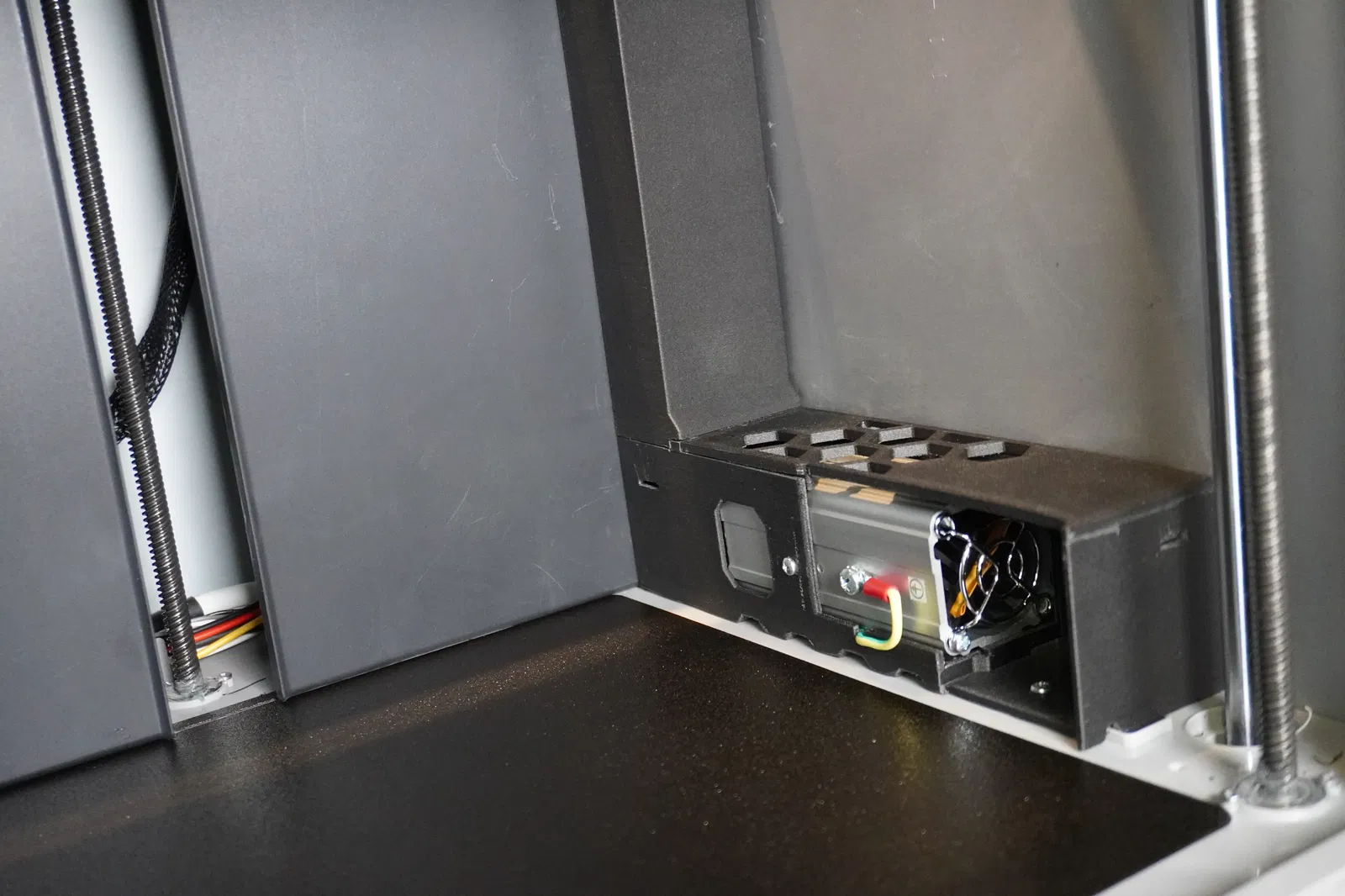

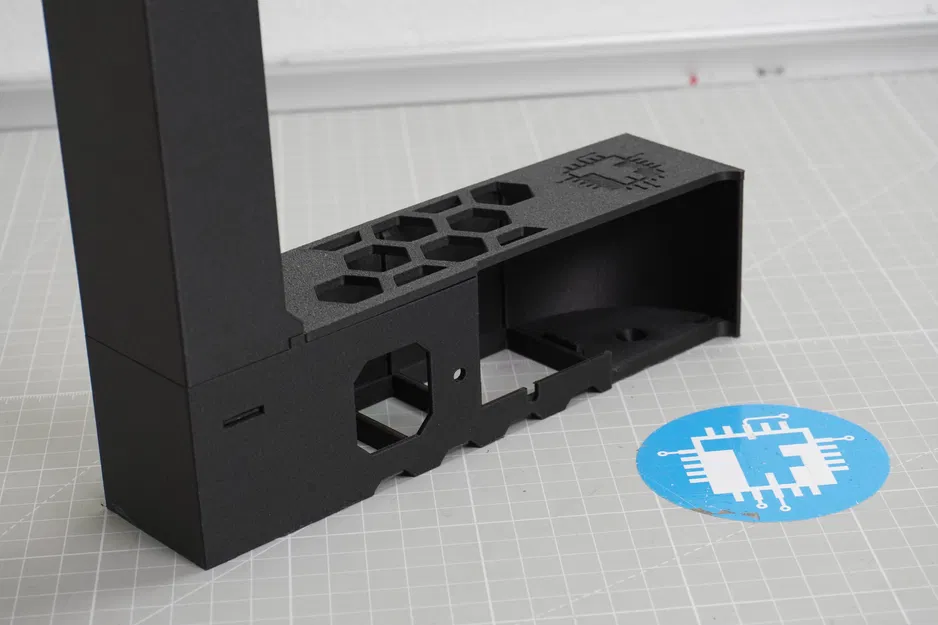

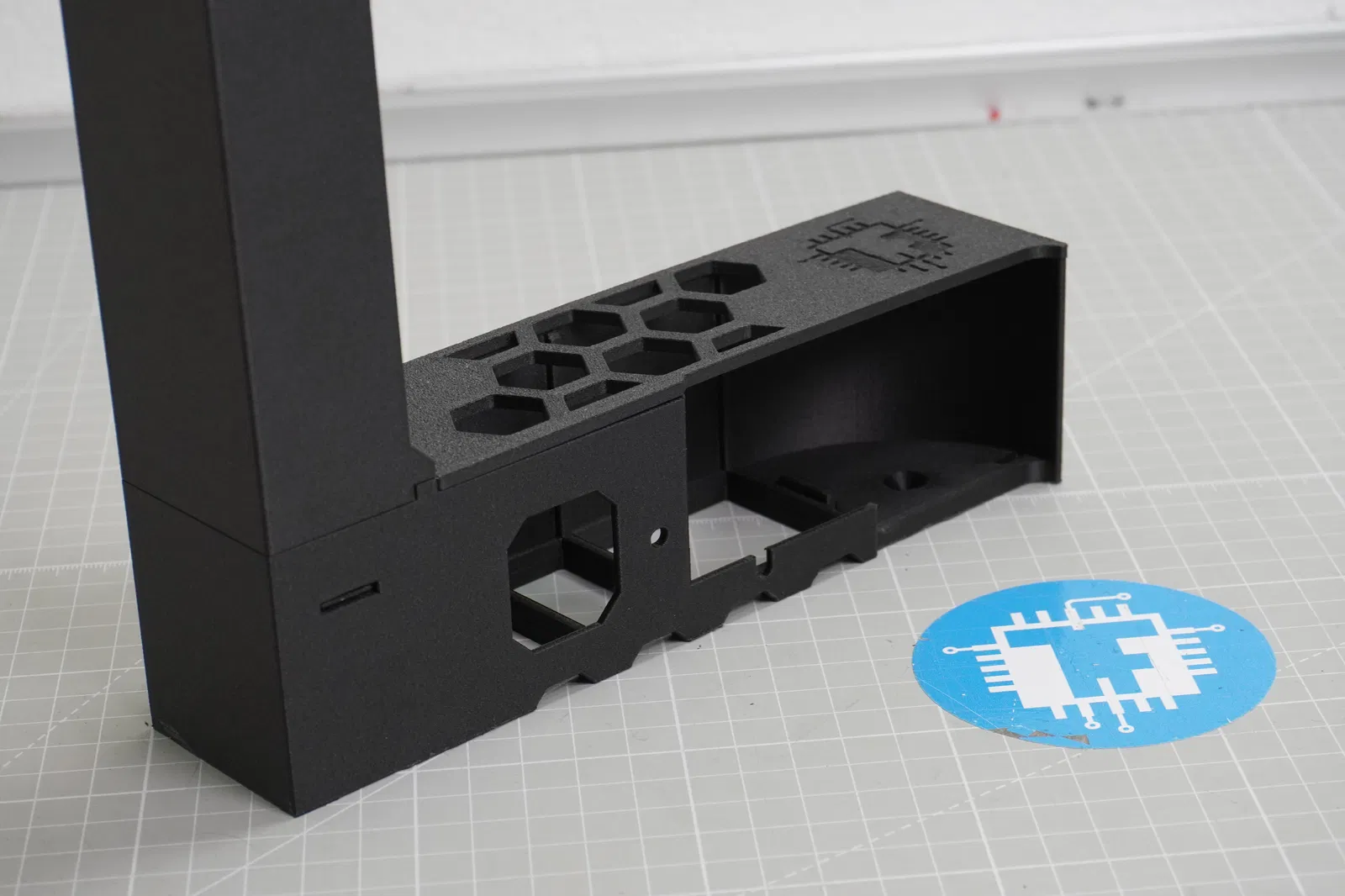

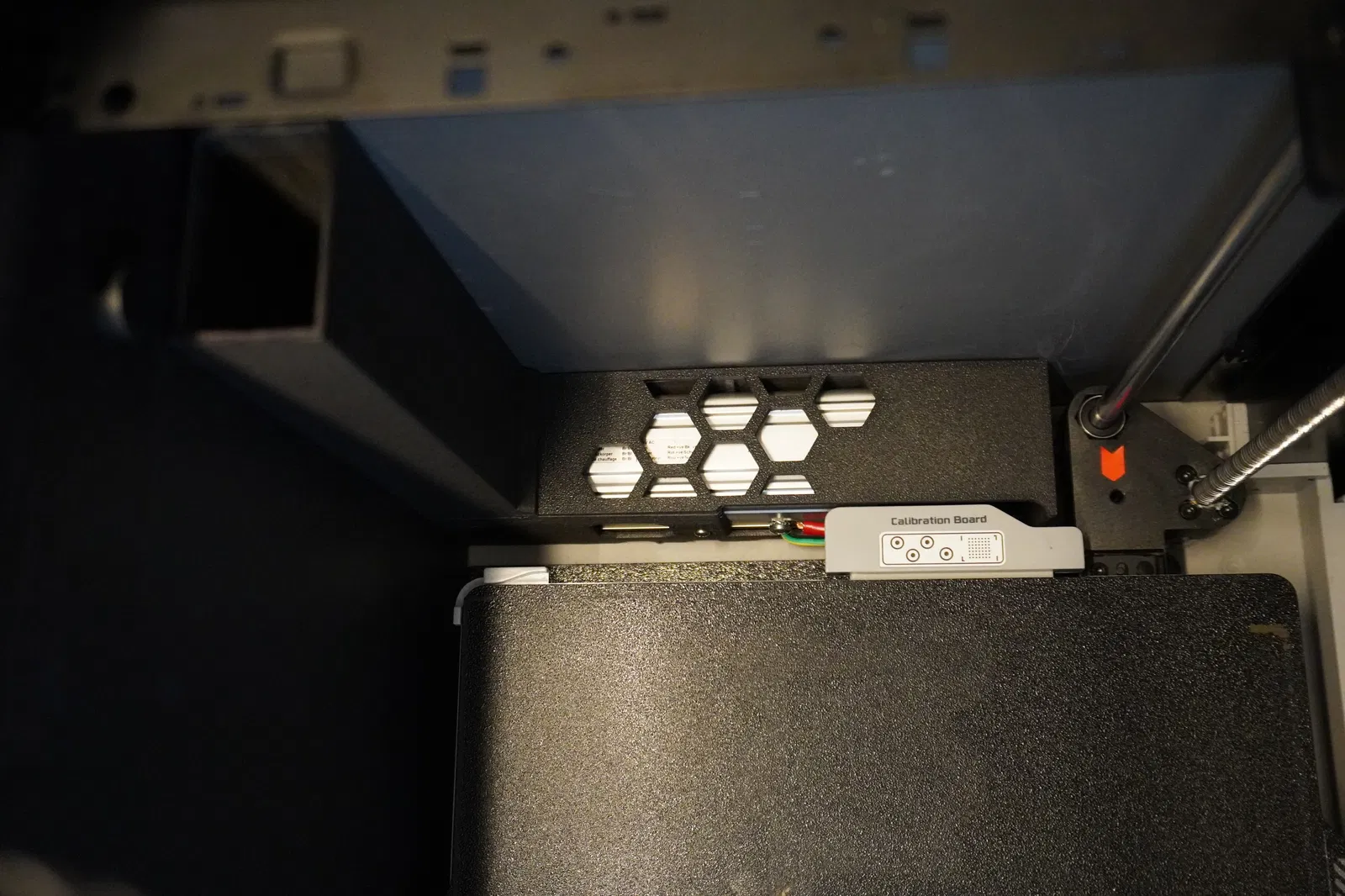

Mình đã tự tay thiết kế và chế tạo bộ sưởi khoang in (chamber heater) dành riêng cho máy in Bambu Lab X1C.
Bạn có thể tải về các file dự án Fusion 360 để tùy chỉnh linh kiện theo ý muốn. Hãy xem video YouTube của mình để nắm rõ hơn về cách thực hiện nhé.

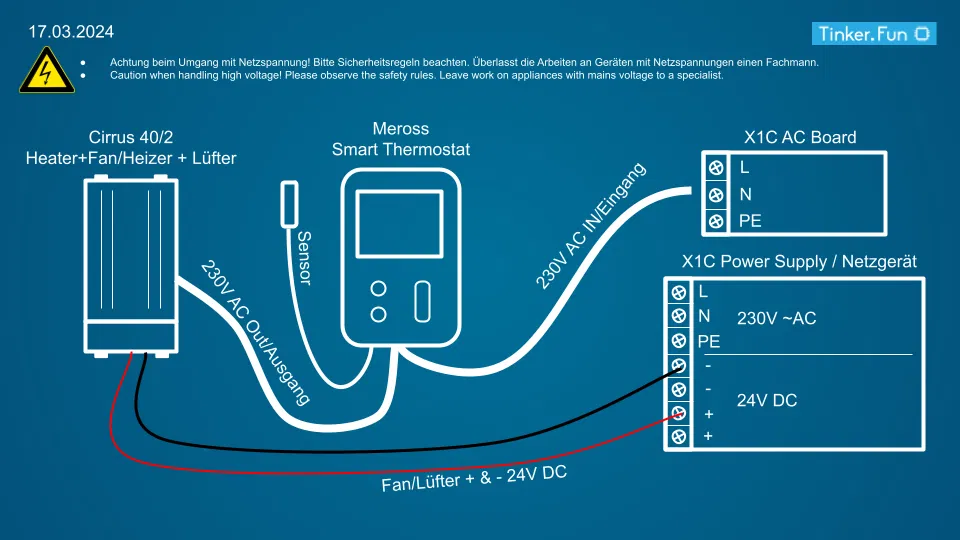

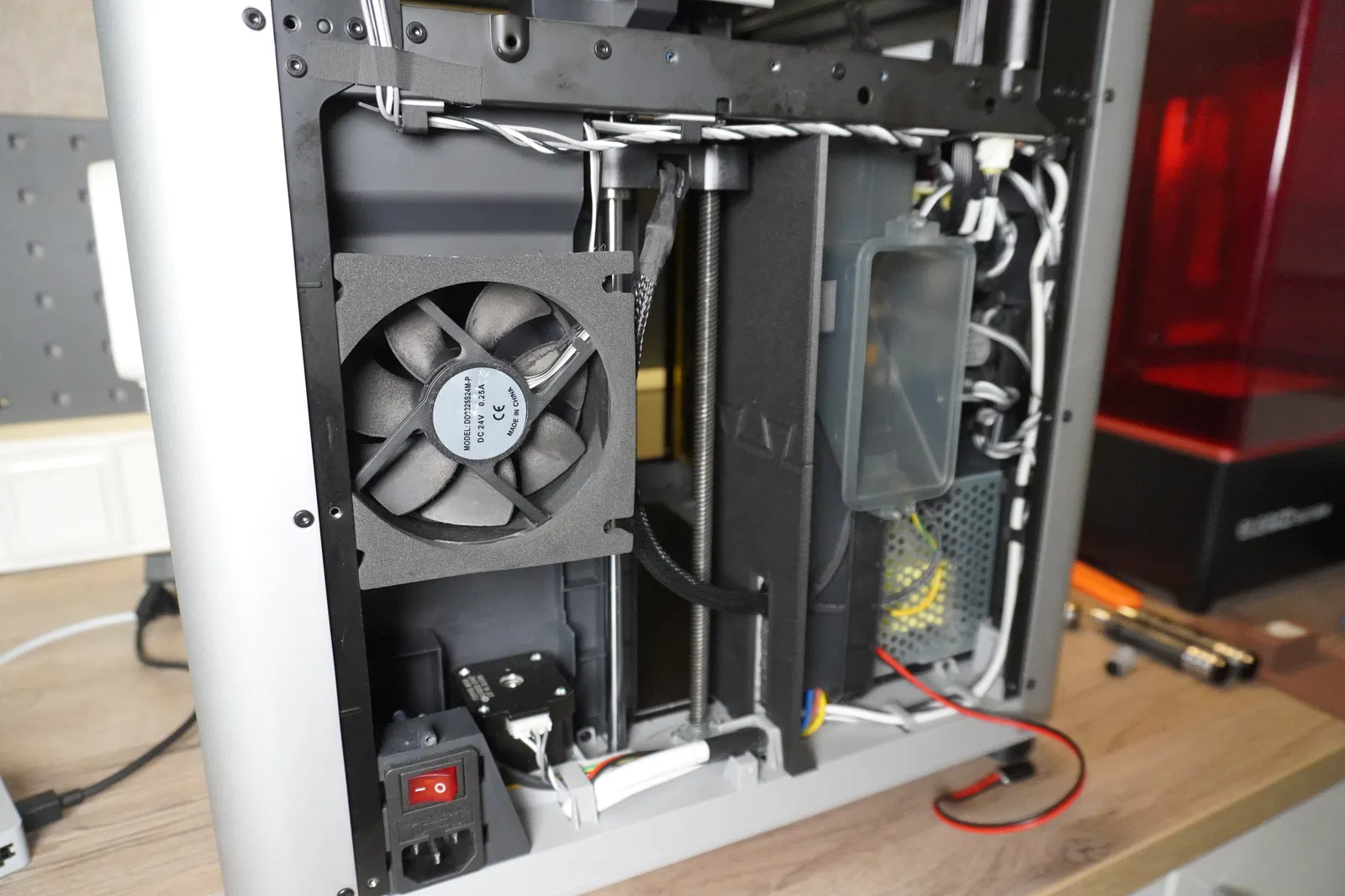

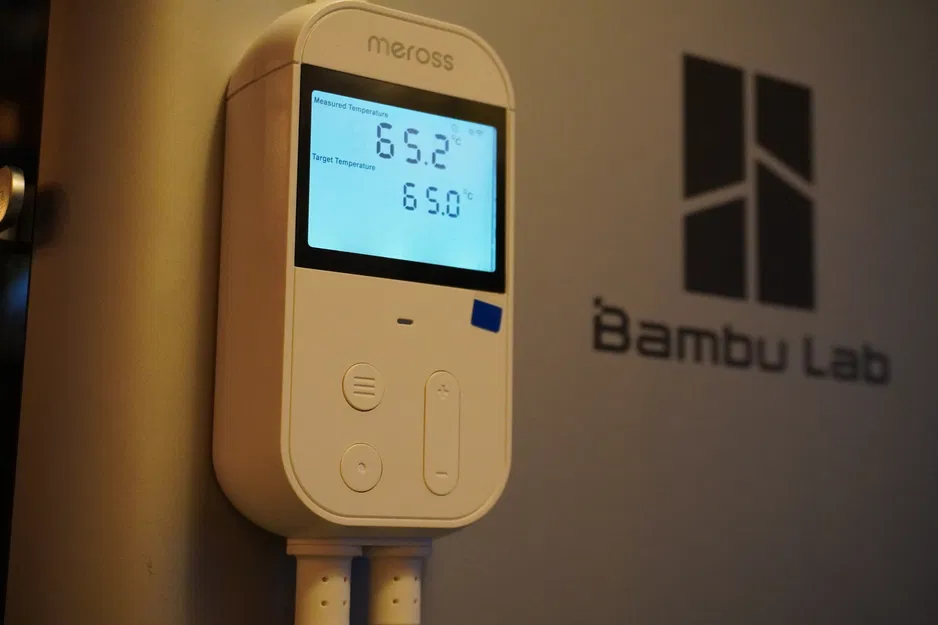

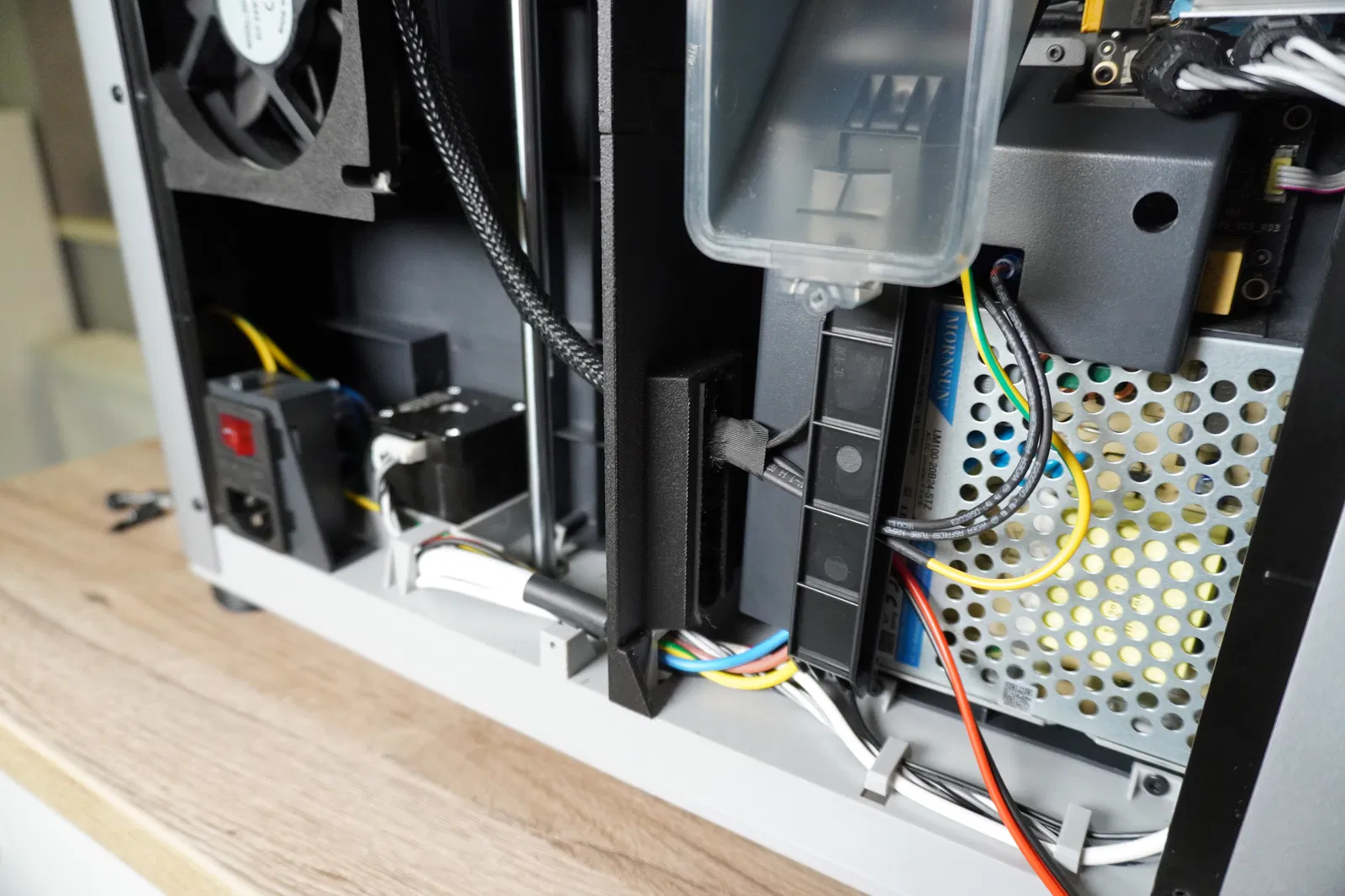

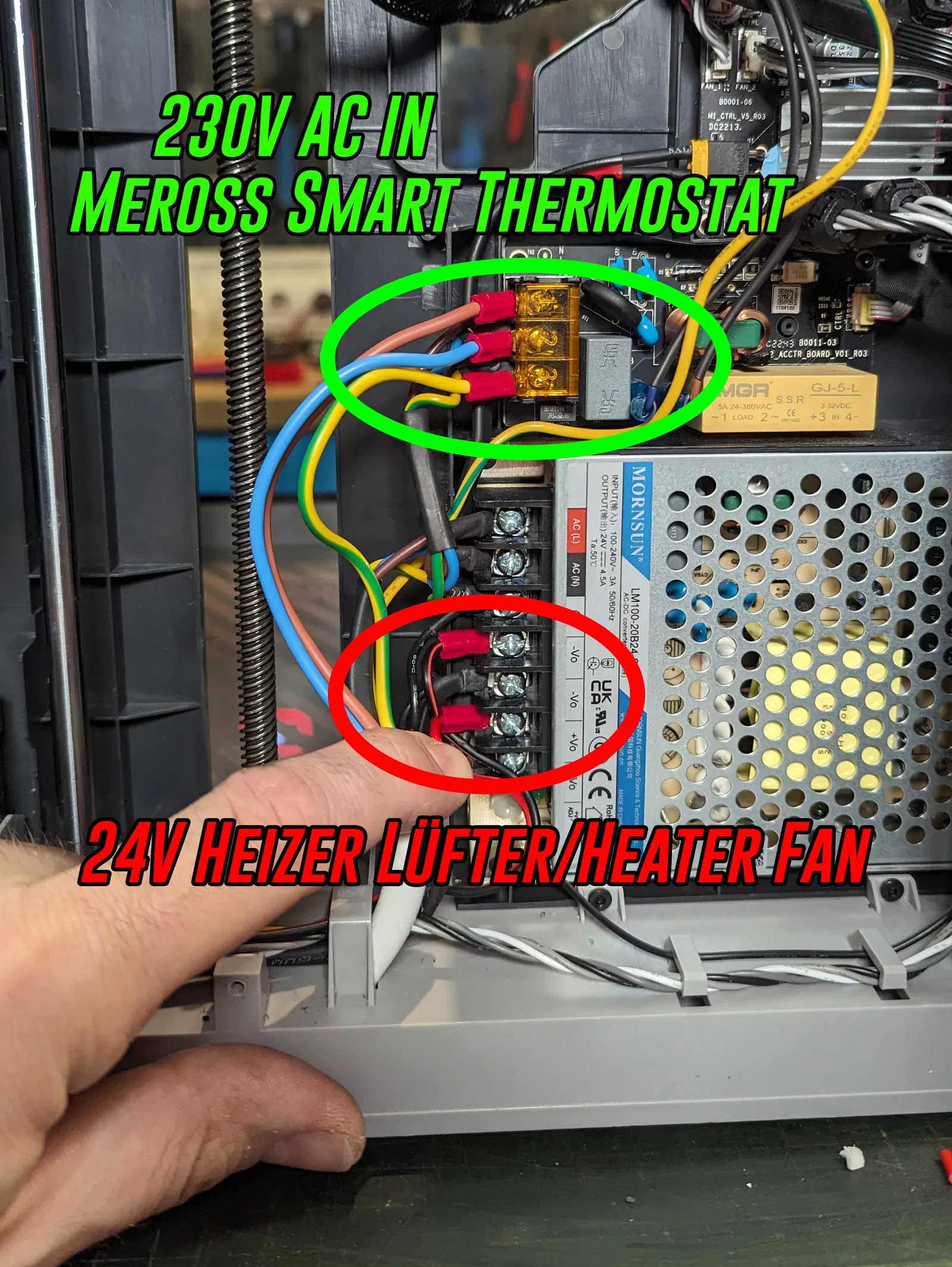

Sơ đồ kết nối hiện tại: Quạt của bộ sưởi sẽ luôn chạy khi máy in được bật. Bạn hoàn toàn có thể thay đổi cách đấu nối nếu muốn. Bộ điều khiển nhiệt Meross sẽ có điện ngay khi bật máy in và từ đó bạn có thể tùy chọn chế độ sưởi.
AC Board: https://wiki.bambulab.com/en/x1/maintenance/replace-ac-board
Bộ nguồn (Power Supply): https://wiki.bambulab.com/en/x1/maintenance/replace-power-module
Nếu thấy hữu ích, mình rất trân trọng sự ủng hộ từ các bạn tại đây: https://www.paypal.com/paypalme/tinkerfun
Danh sách linh kiện:
- Bộ điều khiển nhiệt thông minh 230V Meross: https://amzn.to/4bXRzP4

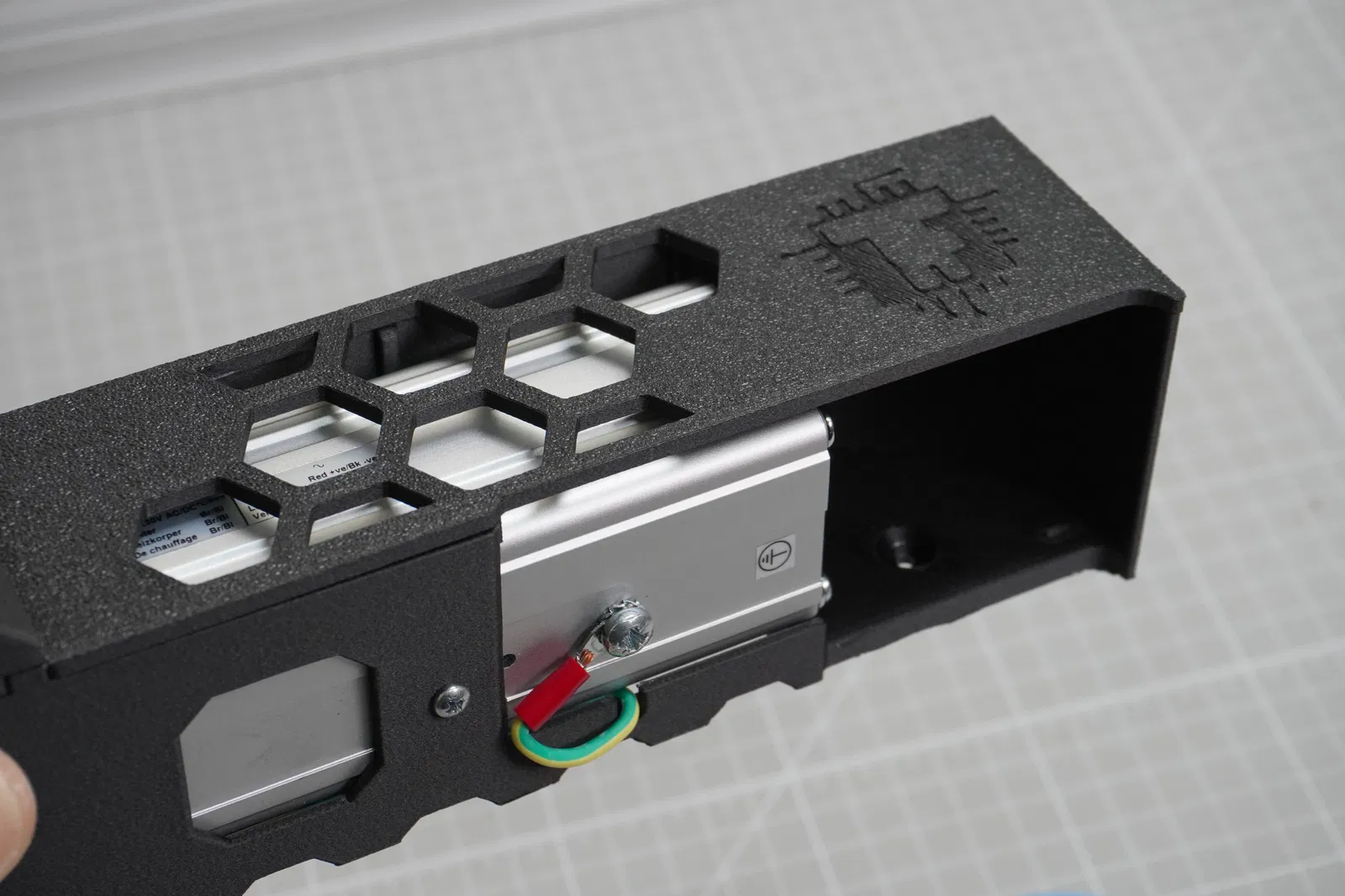

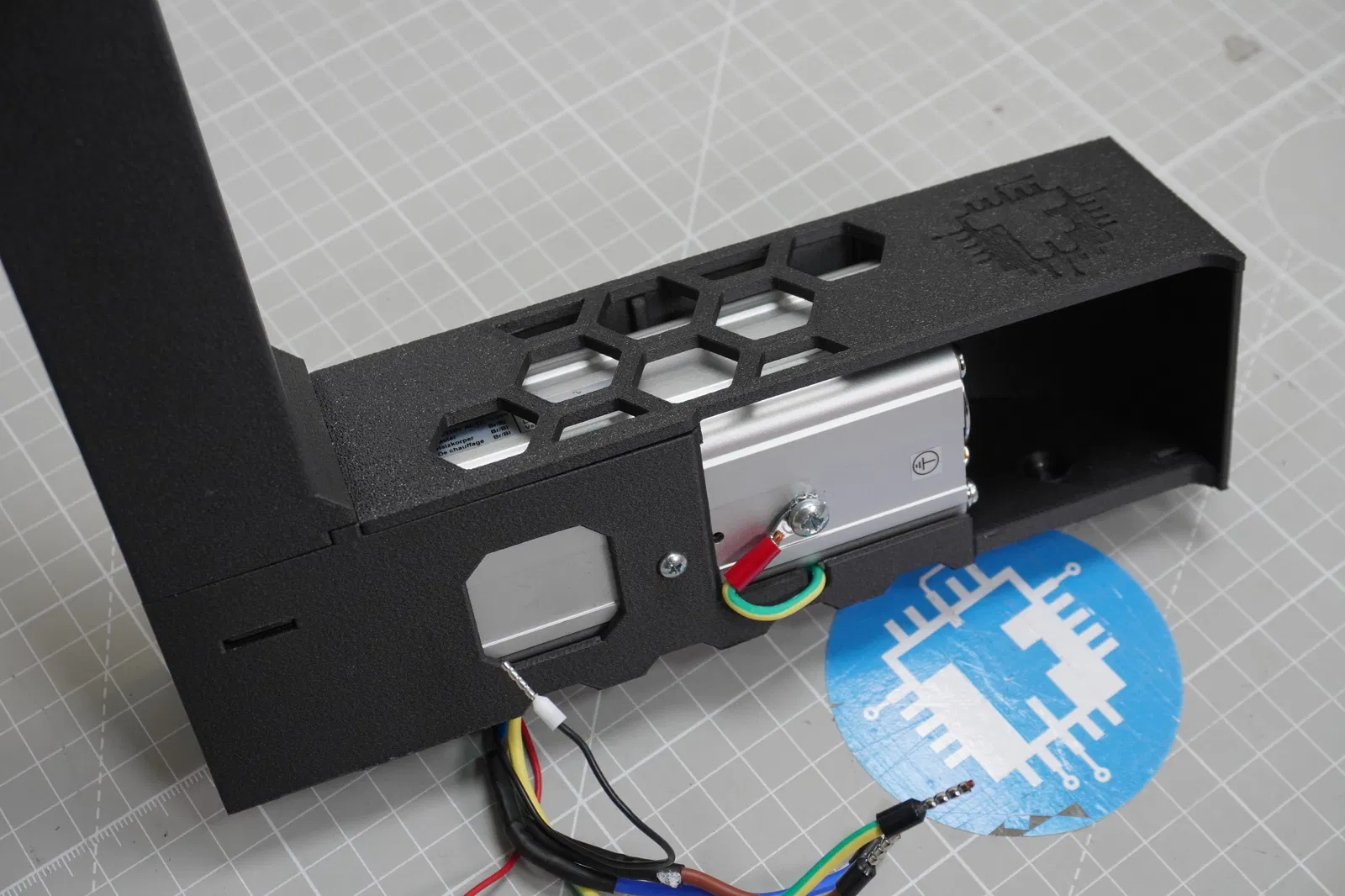

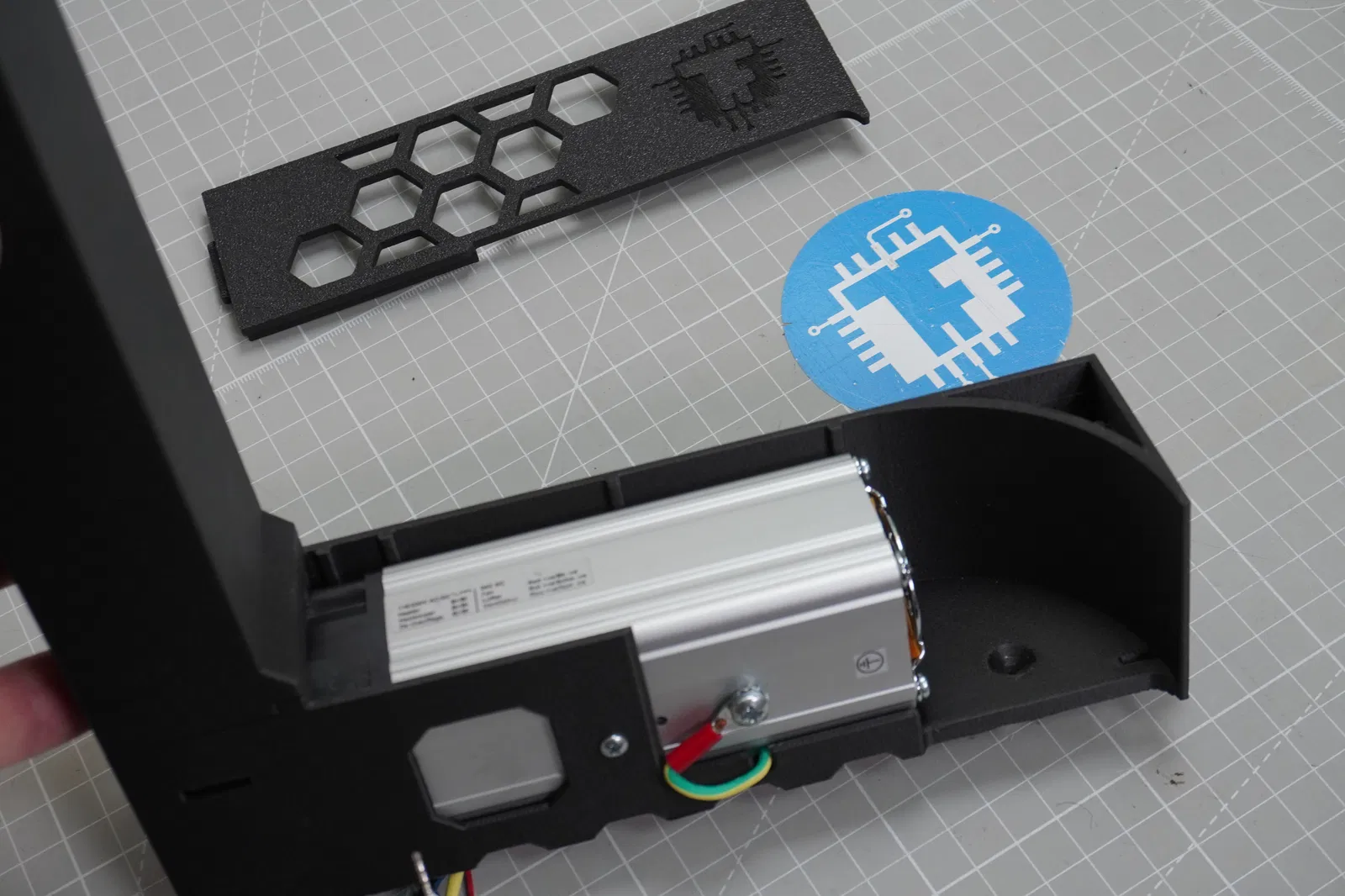

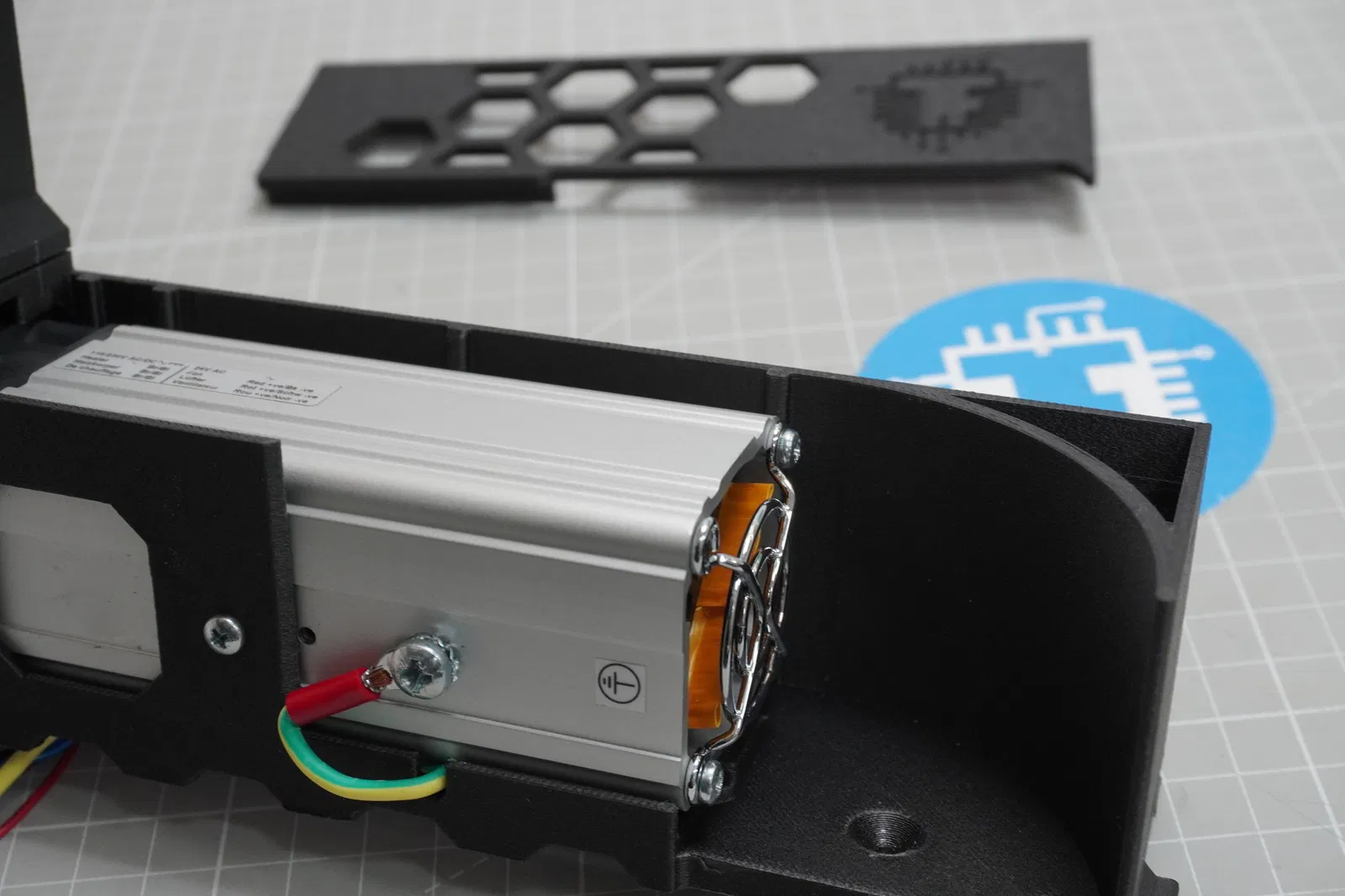

- Bộ sưởi khoang: Cirrus 40/2 - www.schaltschrankheizer.de - 370090-01 Bộ sưởi: 230W/230V, Quạt: DC 24V
