Slingshot - Cơ chế cò súng Lock and Load

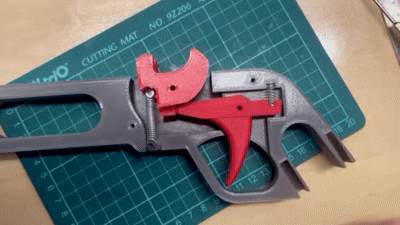

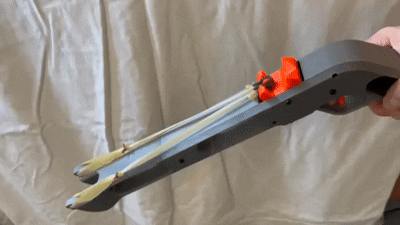

Mục tiêu của dự án này là tìm hiểu và khám phá về cơ chế cò súng. Cụ thể là làm sao để tạo ra một cơ chế khóa nhẹ nhàng nhưng vẫn đảm bảo độ tin cậy, đồng thời có thể lên cò và đẩy chốt khóa về vị trí chỉ trong một thao tác, thực hiện đúng quy trình 'lock & load'. Tiếp theo, chốt khóa phải được thiết kế để rút ra thật nhanh nhằm giảm thiểu lực cản lên đường đạn. Để tạo đủ lực khi thử nghiệm, chiếc súng cao su này buộc phải có kích thước lớn hơn bàn in của máy MK4S. Do đó, phần thân phải được chia thành nhiều mảnh nhỏ để lắp ráp sau khi in.

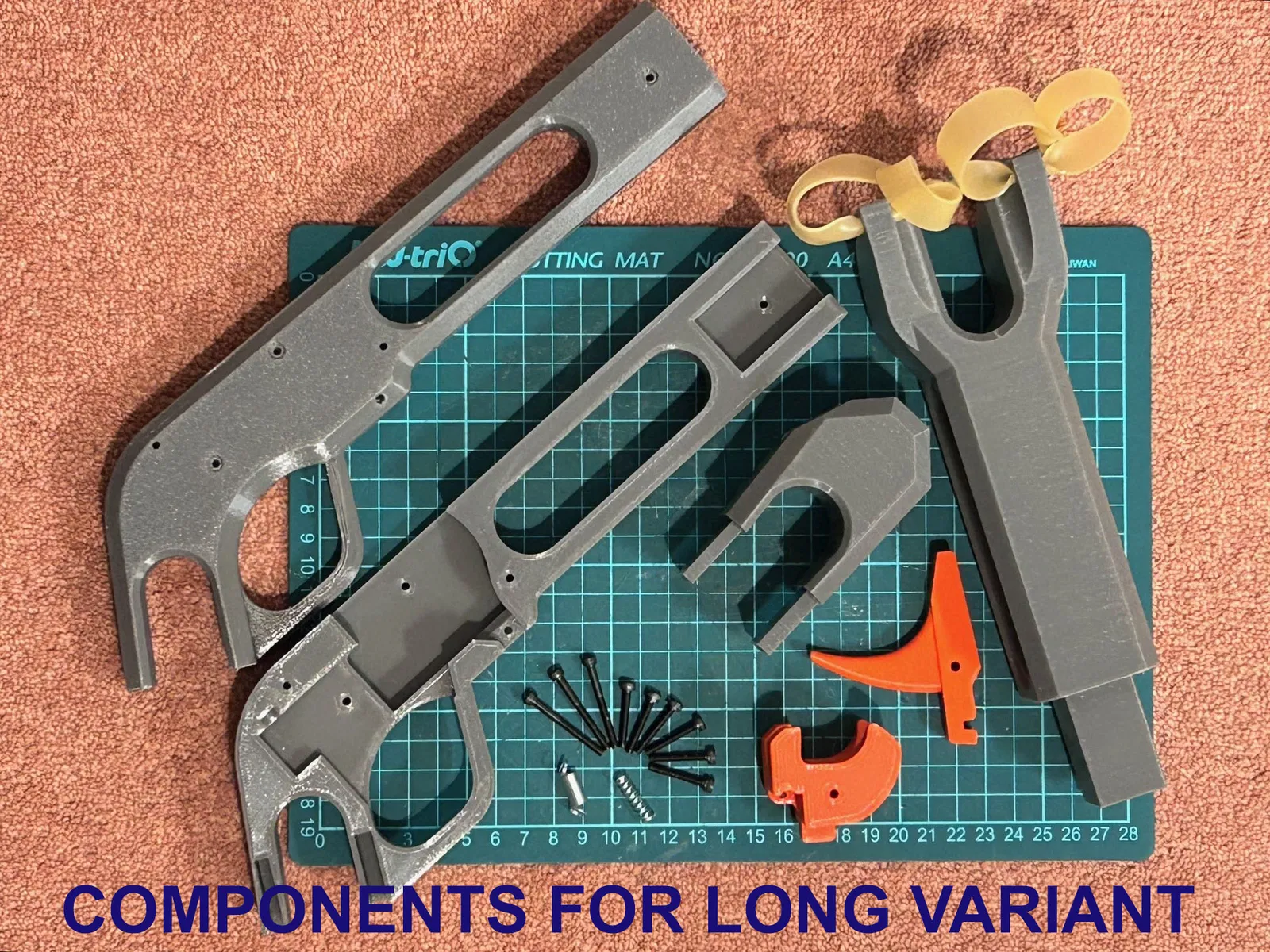

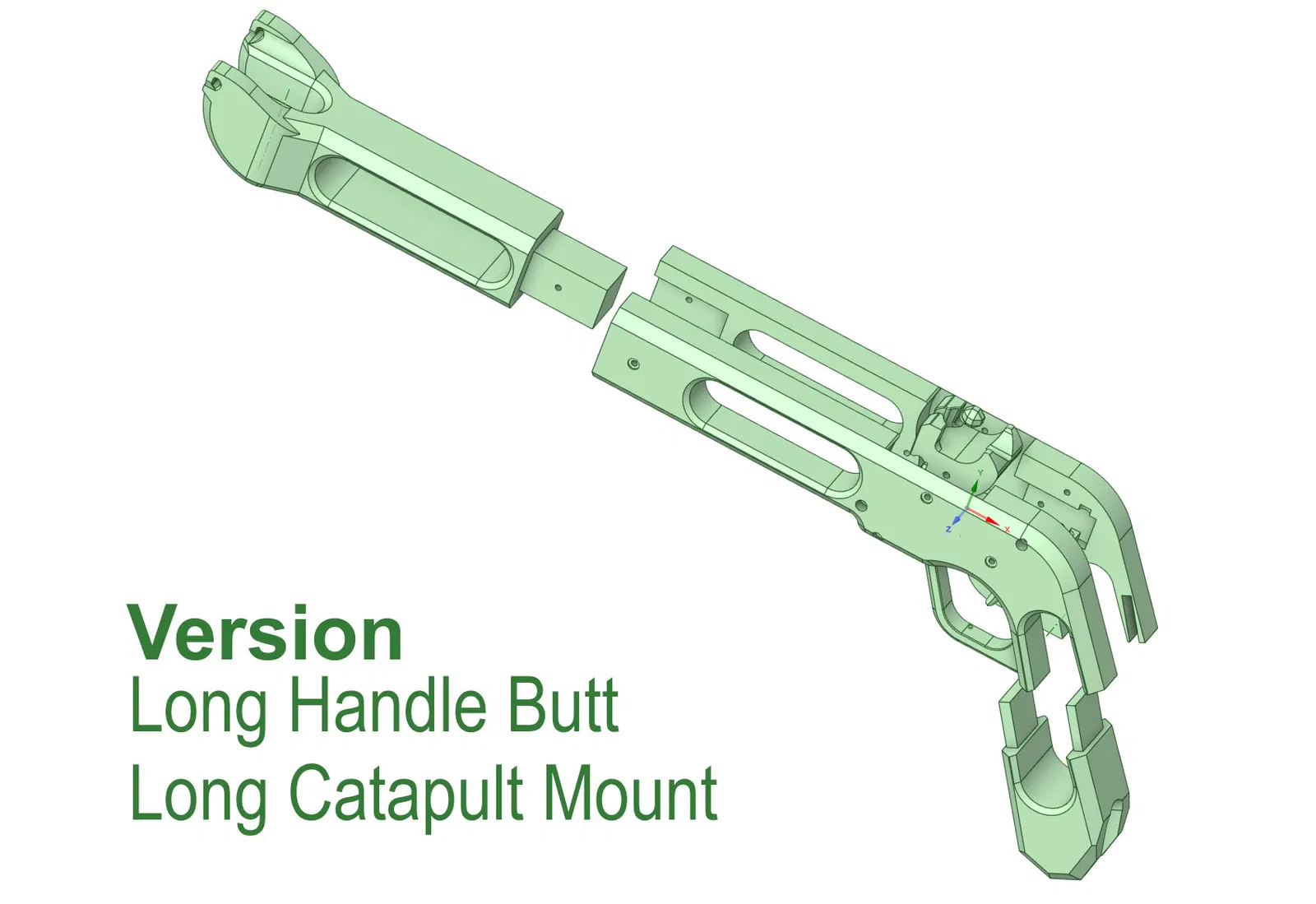

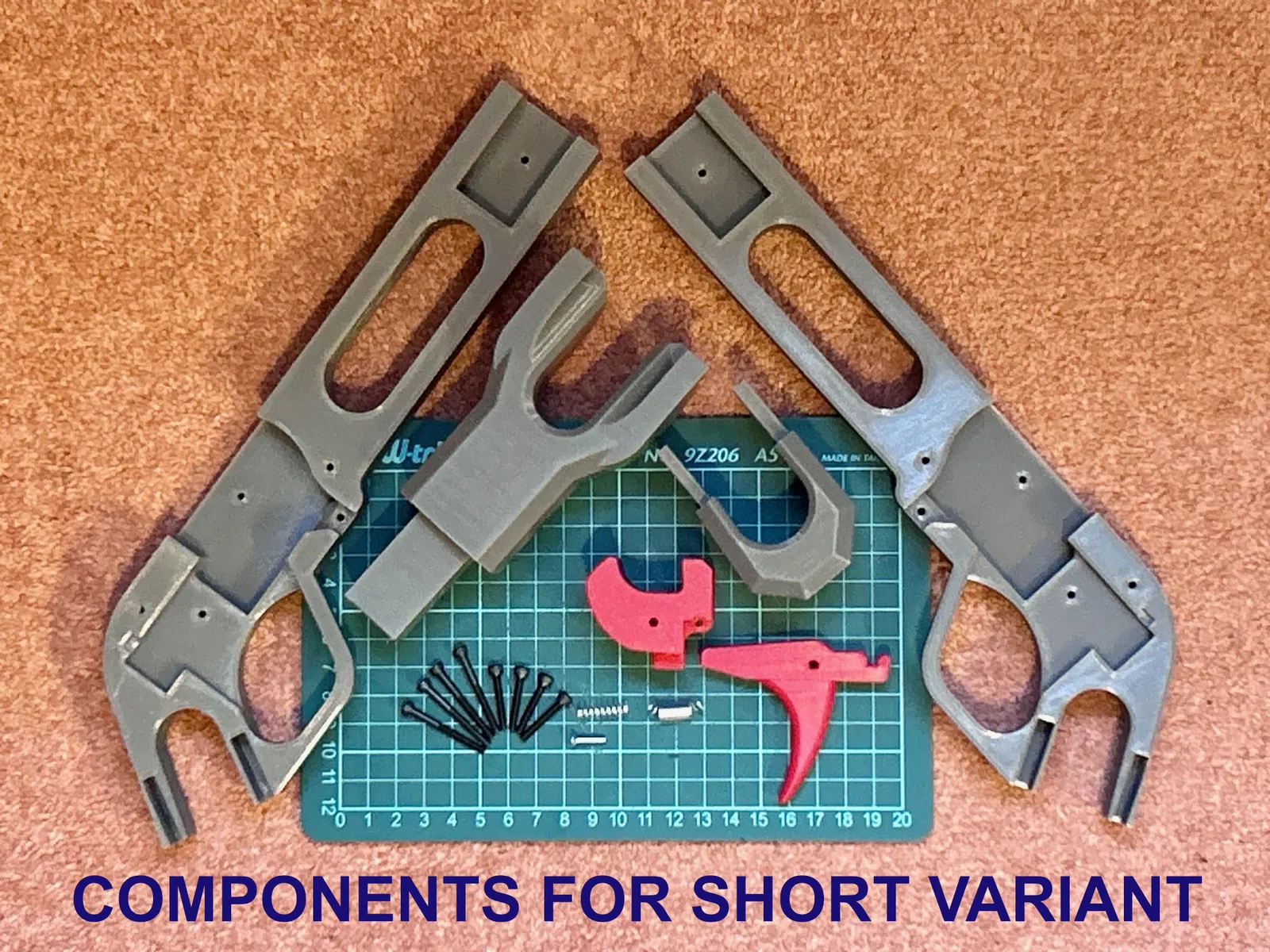

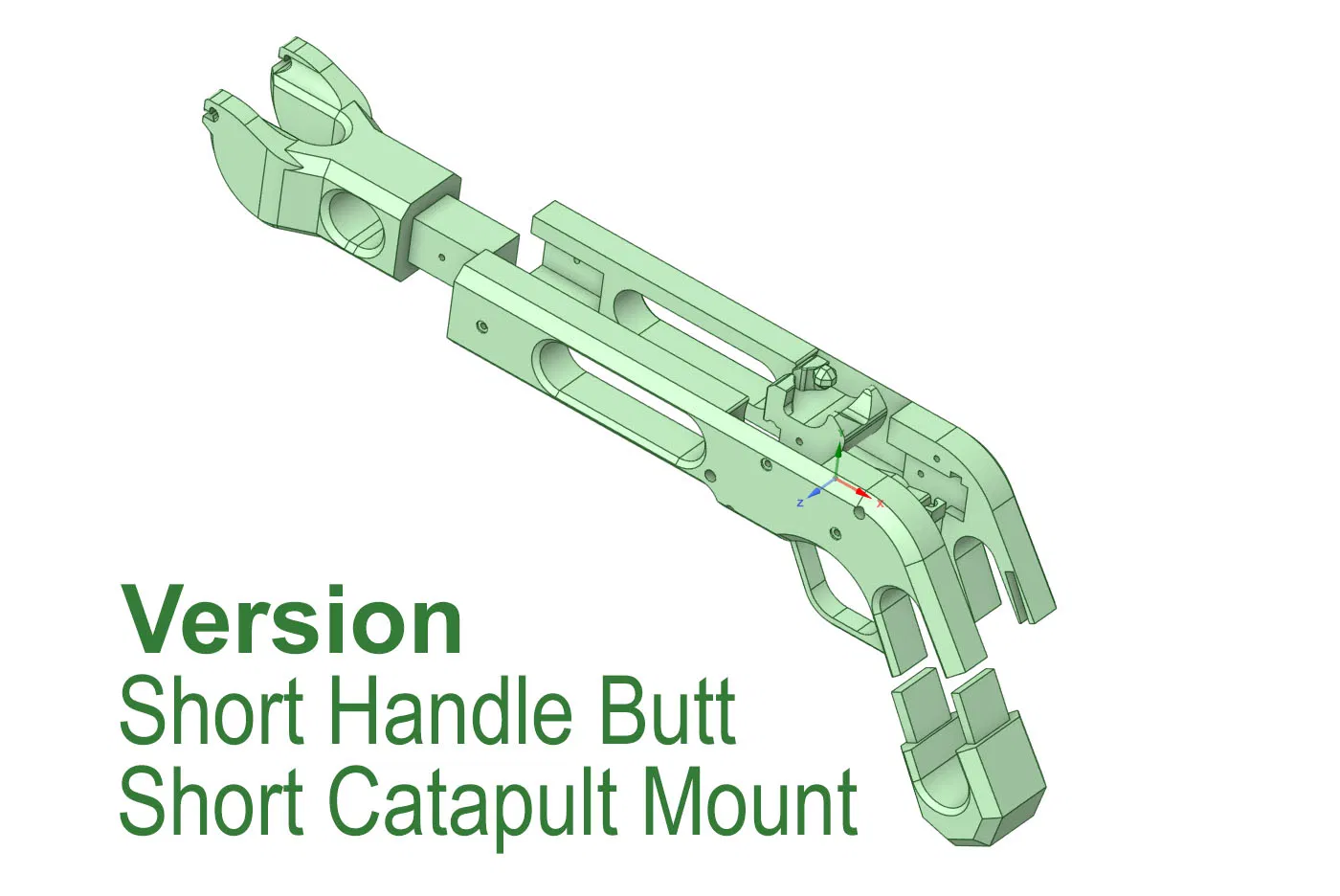

Có hai phiên bản: bản 'ngắn' giúp tối ưu kích thước để gắn dây thun và giá đỡ; bản 'dài' có phần giá đỡ cao nhất có thể trong giới hạn của Prusa MK4. Những ai có bàn tay lớn có thể dùng thêm phần báng súng phiên bản 'dài'. Cả hai mẫu đều thiết kế để dùng bằng hai tay. Các chốt định vị vừa đóng vai trò làm đòn bẩy lên cò, vừa là tấm chắn bảo vệ mắt nếu dây thun bị đứt.

Khi dùng trong nhà, bạn có thể dùng bản nhỏ với đạn bi PETG 10mm. Khi thử nghiệm ngoài trời, dùng bản dài với đạn đất sét 8mm. Độ dài và số lượng dây thun tùy thuộc vào lựa chọn của bạn.

An toàn: Mô hình này được tạo ra để nghiên cứu cơ chế cò súng, đồng nghĩa với việc chịu lực rất mạnh. Hãy đeo kính bảo hộ khi thử nghiệm. Tỉ lệ infill của tôi có thể không phù hợp với lực kéo dây thun mà bạn sử dụng, vì vậy hãy cân nhắc kỹ độ bền của máy in và linh kiện. Hãy chuẩn bị khu vực bắn cẩn thận (tôi thường bắn vào gối) để đảm bảo không gây nguy hiểm cho người khác.

Hiệu suất: Với lượng dây thun tôi đang dùng (tối đa 4 sợi, dài 110mm, rộng 15mm, dày 1mm), cơ chế nhả đạn vẫn hoạt động mượt mà và bền bỉ. Vì không muốn làm thêm phần mở rộng báng súng, tôi không biết giới hạn cuối cùng của cơ chế này là bao nhiêu.

Lưu ý khi in: Các chi tiết được in theo nhiều hướng khác nhau để tối đa hóa độ bền giữa các lớp (inter-layer strength) và dùng mật độ infill tùy biến. Tôi sử dụng cấu trúc Gyroid cho tất cả. Các lỗ bắt ốc rất hữu ích để định vị, nhưng tôi khuyên nên dán thêm keo 502 vào các khớp nối.

• Cò súng (Trigger): In mặt trên hướng lên, infill 30%, cần bật hỗ trợ (supports).
• Chốt khóa (Bolt): In nghiêng, infill 30% có hỗ trợ (supports) cho phần cạnh cò và lò xo. Dùng modifier để tăng infill lên 60% ở nửa trước chốt.
• Thân trái/phải: In nằm, mặt ngoài hướng xuống, infill 30%, có hỗ trợ.
• Giá đỡ trước: In đứng với brim 30mm để tăng độ bám. Infill 40%, một số khu vực quan trọng tăng lên 60%.
• Đế báng súng: In đứng, infill 20%, không cần support.
• Đạn bi lục giác: Infill 100%, dùng brim 5mm.

Phần cứng lắp ráp: Tham khảo tài liệu kỹ thuật về các loại ốc vít và lò xo 5mm/5.5mm đã liệt kê.
