Vỏ bảo vệ cho Inky Frame 7.3

Tác giả rmd_4085196

Lượt tải: 3
Lượt thích: 1
Lượt coi: 94
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 21 file · 2,8 MB· 2,8 MB

File 21 2,8 MB

inky_frame_7.3_backplate_no_lipo_sd_1773303774.stlSTL · 182,7 KB
inky_frame_7.3_lipo_cover_1773303774.stlSTL · 59,1 KB
inky_frame_7.3_backplate_no_lipo_1773303775.stlSTL · 183,3 KB
inky_frame_7.3_case_1773303776.stlSTL · 202,2 KB
inky_frame_7.3_case_sd_1773303777.stlSTL · 203 KB
inky_frame_7.3_backplate_lipo_1773303779.stlSTL · 203 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #245523
Danh mục: DIY
Ngày đăng: 12/03/2026
Giấy phép: CC BY — Ghi công
Thẻ: case
frame
pictureframe
eink
epaper
pimoroni
epaperdisplay
einkdisplay
epapercase

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

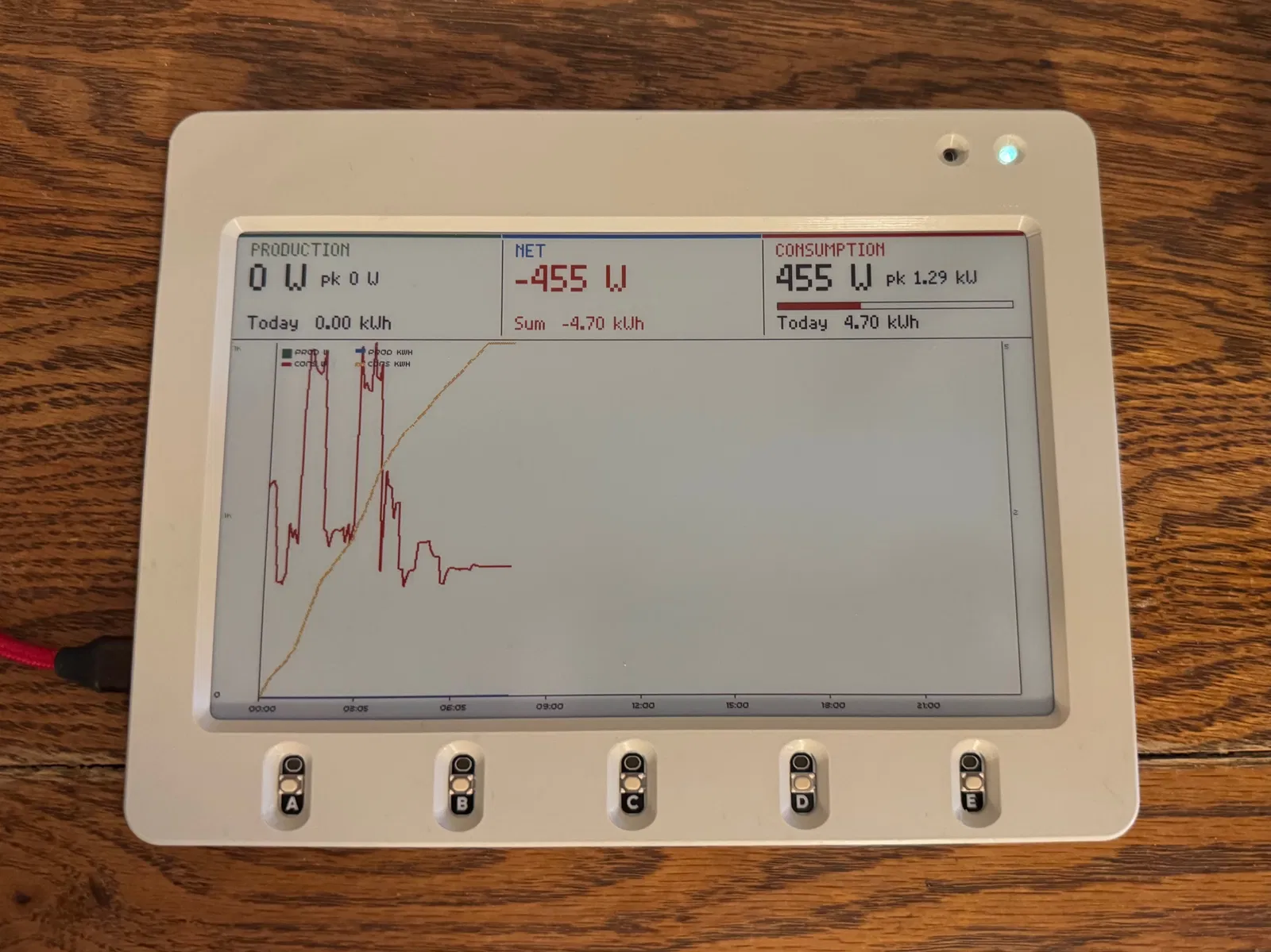

Vỏ bảo vệ bao quanh hoàn toàn dành cho Pimoroni Inky Frame 7.3, được thiết kế bằng OpenSCAD tham số hóa hoàn chỉnh (với sự hỗ trợ từ Claude) dựa trên bản vẽ kích thước và đo đạc thực tế từ bo mạch Inky Frame 7.3 Spectra.

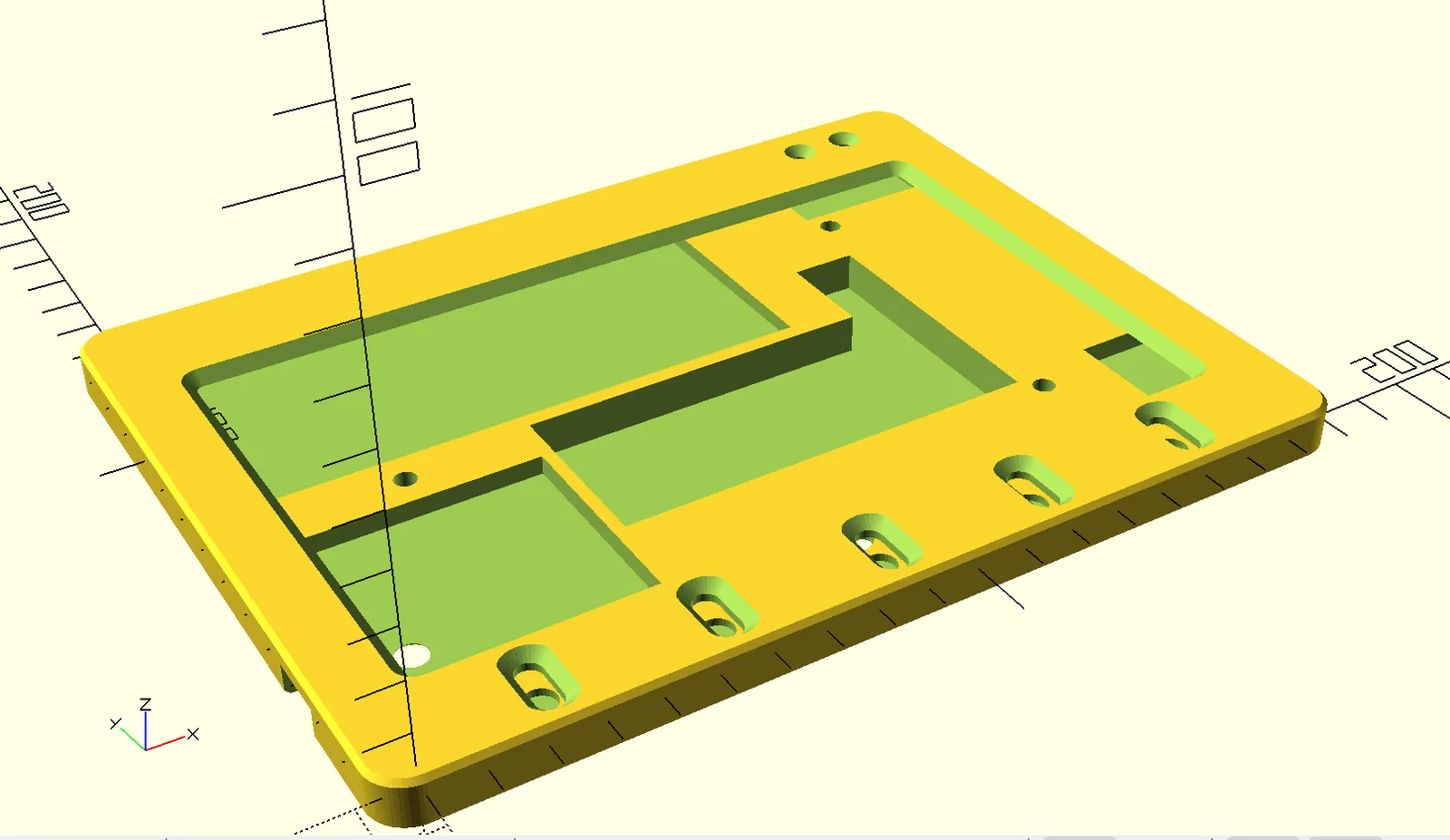

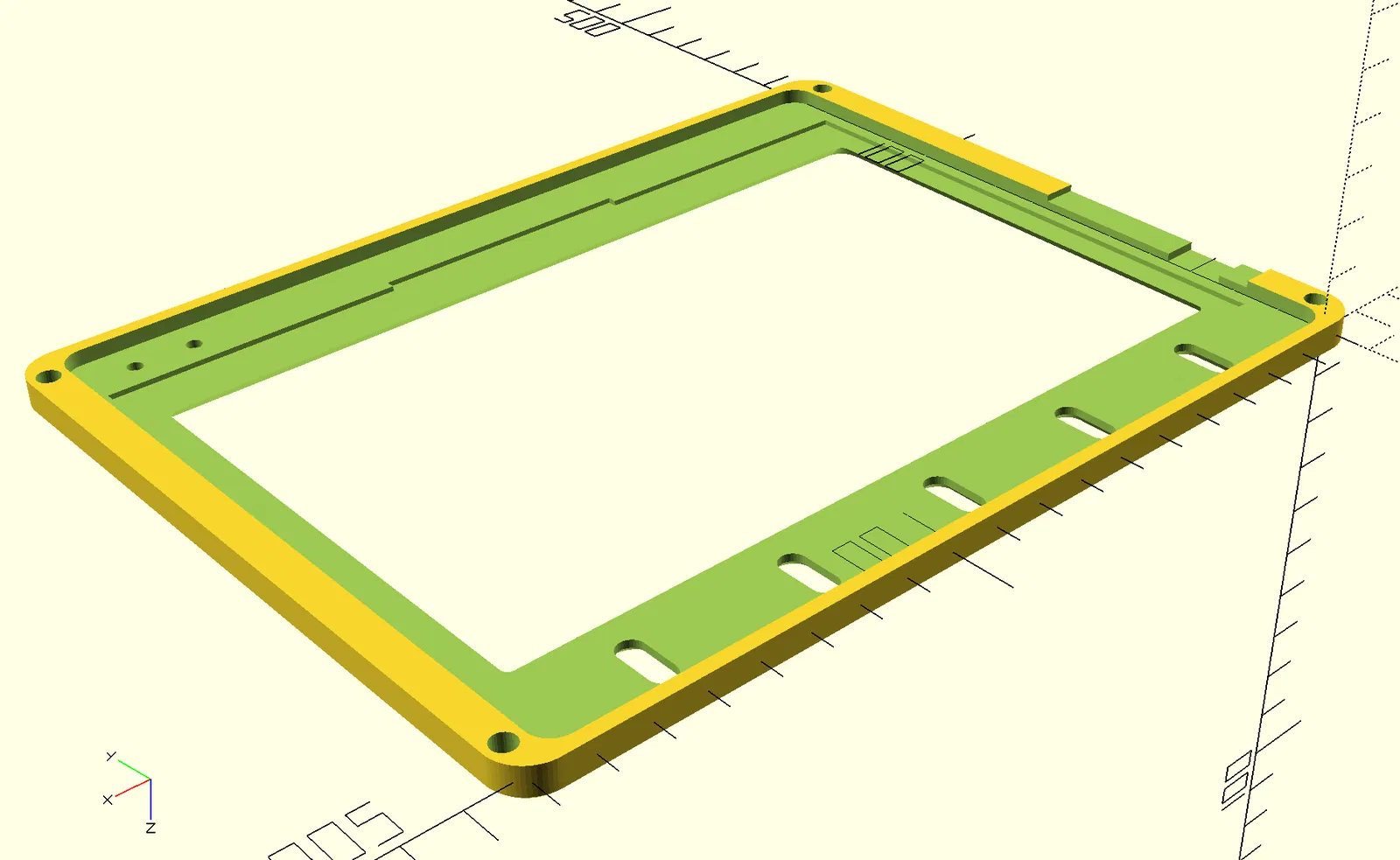

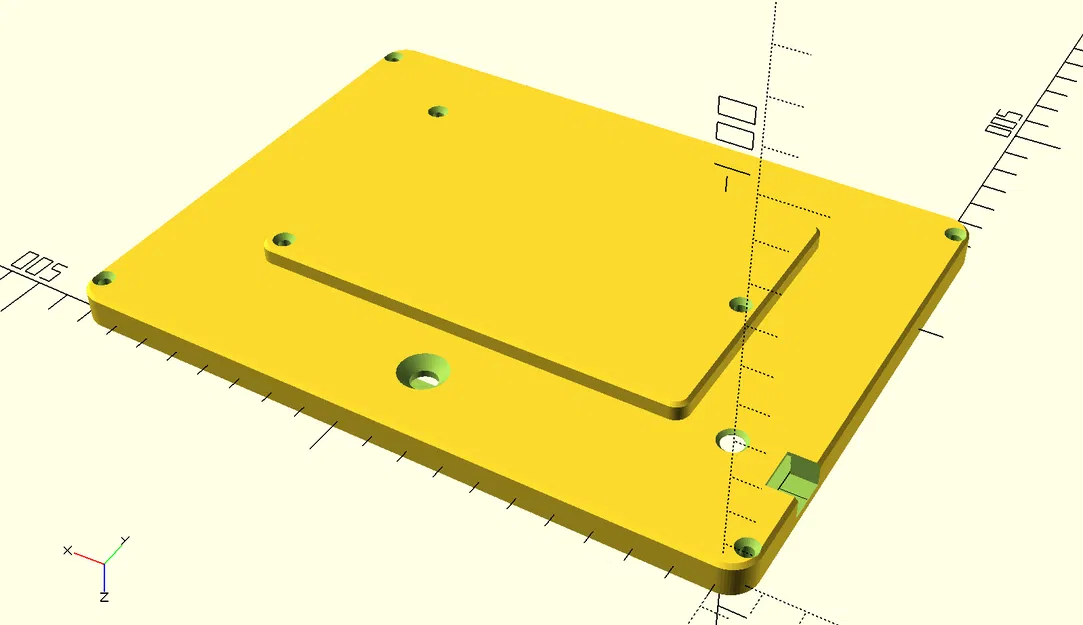

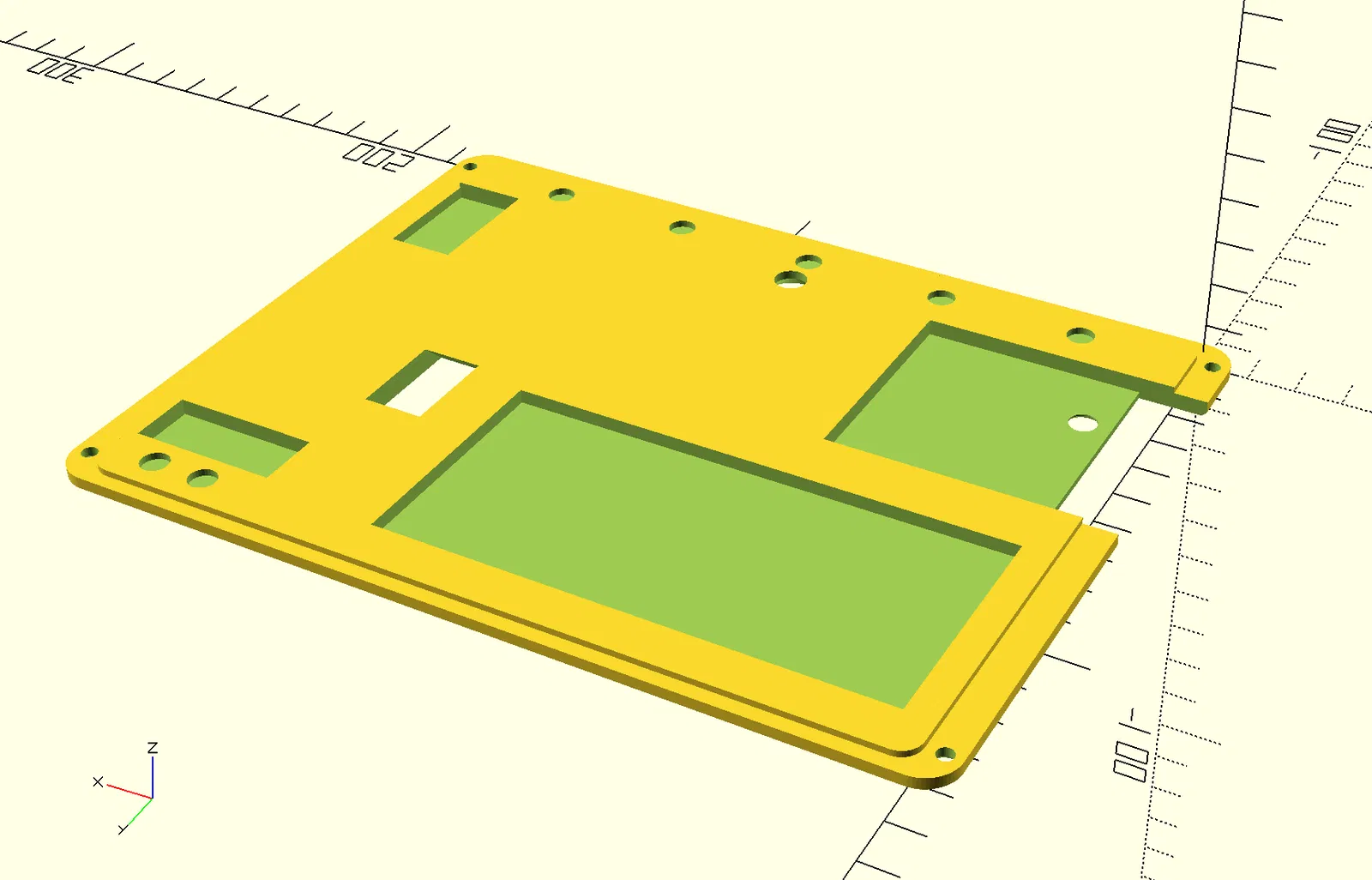

Bao gồm các biến thể cho pin LiPo (_lipo) và không dùng pin LiPo (_no_lipo), cũng như khe cắm MicroSD để hở (_sd). Các lỗ cho trụ đỡ của Pimoroni được bao gồm trong các biến thể (_posts). Phiên bản đơn giản chỉ bao gồm mặt trước (_simple) giúp loại bỏ các lỗ gắn nhiệt (heat set inserts) để tiết kiệm vài mm mỗi cạnh và đi kèm các lỗ để sử dụng trụ đỡ có sẵn của Inky Frame. Phiên bản lipo_cover_amigo bao gồm không gian dành cho LiPo Amigo Pro.

Được thiết kế cho ốc gắn nhiệt (heat set inserts) loại Ruthex RX-M3x5x4. Hãy in với các mặt ngoài hướng xuống dưới.
