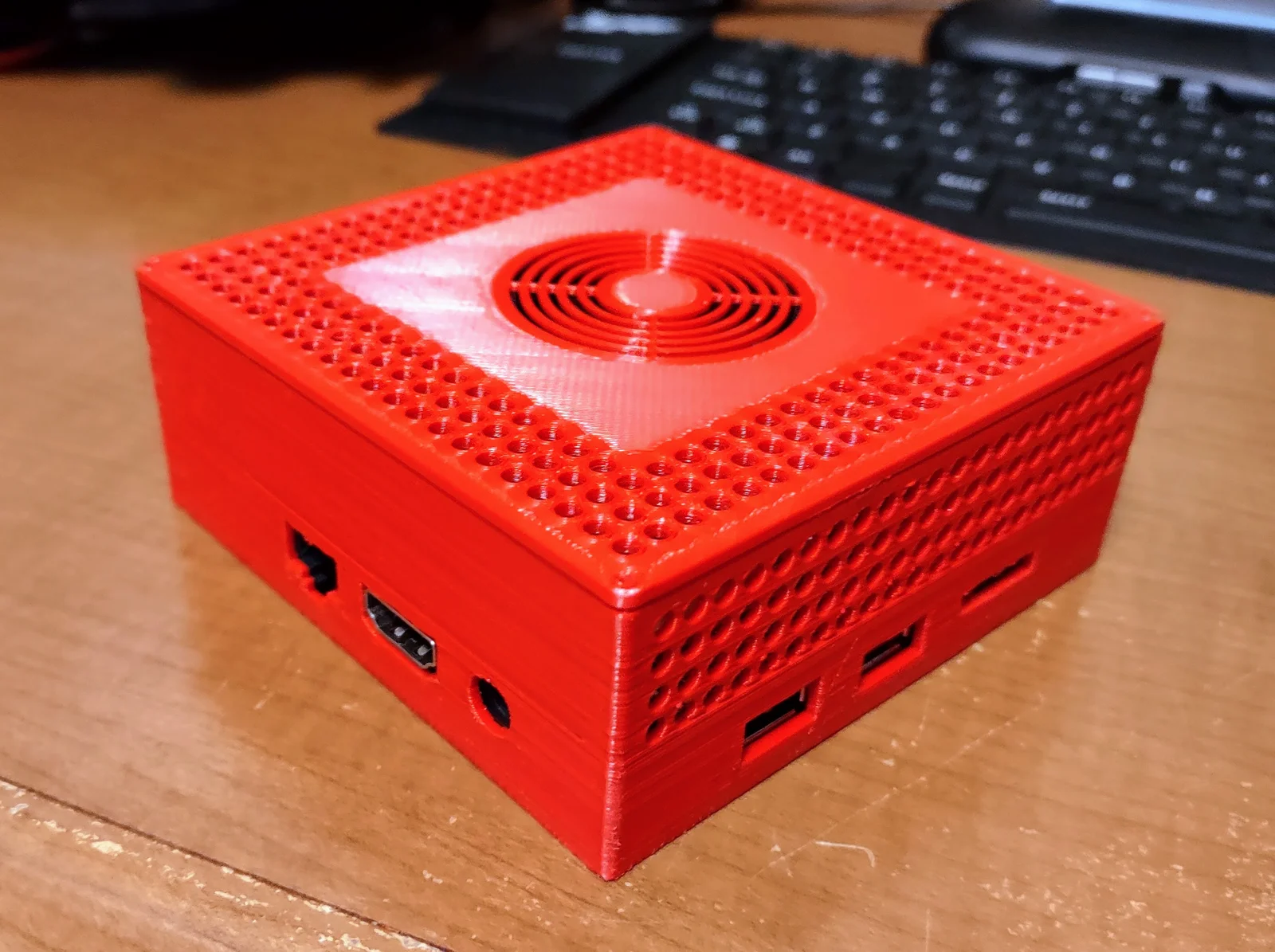

Vỏ máy T95MAX TV Box kèm tản nhiệt và quạt

Mình đã thiết kế chiếc vỏ máy này cho các dòng TV box giá rẻ đã được cài lại hệ điều hành, dùng để thay thế cho Raspberry Pi hiện đang rất khó tìm. Bạn chỉ cần chuẩn bị thêm một quạt 4010 5VDC và một miếng tản nhiệt 40mm. Với thiết lập này, CPU của máy sẽ không bao giờ vượt quá 70 độ C.

Đây là phiên bản lớn hơn dành cho T95MAX. Mình cũng đã đăng tải phiên bản nhỏ hơn cho T95Mini hoặc Inovato Quadra. Mình thường dùng những chiếc SBC giá rẻ này cho các ứng dụng vô tuyến nghiệp dư (Amateur Radio) và chạy Klipper cho nhiều dòng máy in 3D!

Thành vỏ máy được thiết kế mỏng nên bạn có thể tùy chỉnh độ dày infill tùy ý. Mình đã thử in bằng cả PLA và PETG, kết quả cho thấy độ bền và độ cứng đều rất tốt.

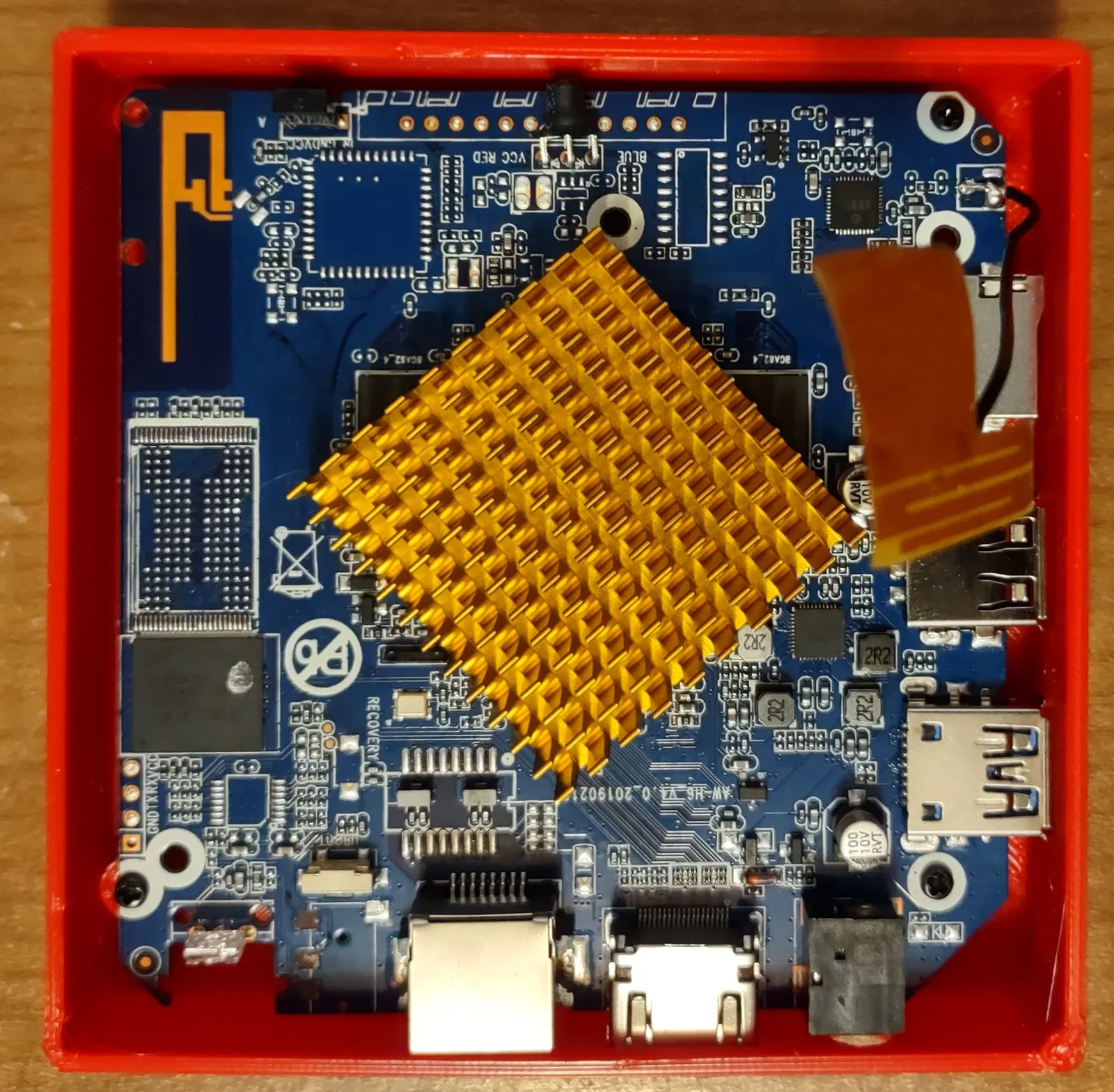

Bộ vỏ gồm ba phần: thân máy, nắp trên và ống dẫn gió. Để lắp ráp, bạn hãy tháo bo mạch ra khỏi vỏ cũ và giữ lại các ốc vít nhé! Hãy bẻ bỏ cổng AV 3.5mm và cổng SPDIF, sau đó hàn dây quạt vào các điểm tiếp xúc 5VDC ở mặt dưới của bo mạch.

Sử dụng mũi khoan 2mm để mở rộng các lỗ bắt vít cho bo mạch và nắp trên. Tận dụng ốc vít từ vỏ cũ để gắn bo mạch, và dùng thêm ốc M2.5x6mm để cố định nắp trên. Quạt chỉ cần đặt vào khe, phần ống dẫn gió sẽ giữ quạt cố định bằng ma sát.

Phiên bản này mình không tích hợp sẵn chỗ gắn cổng Powerpole, nhưng bạn có thể tham khảo phiên bản T95Mini rồi gắn thêm vào mặt trước của vỏ nhé.
