Trình tạo khay Gridfinity tham số (Fusion 360)

Trình tạo khay Gridfinity tham số (Fusion 360)

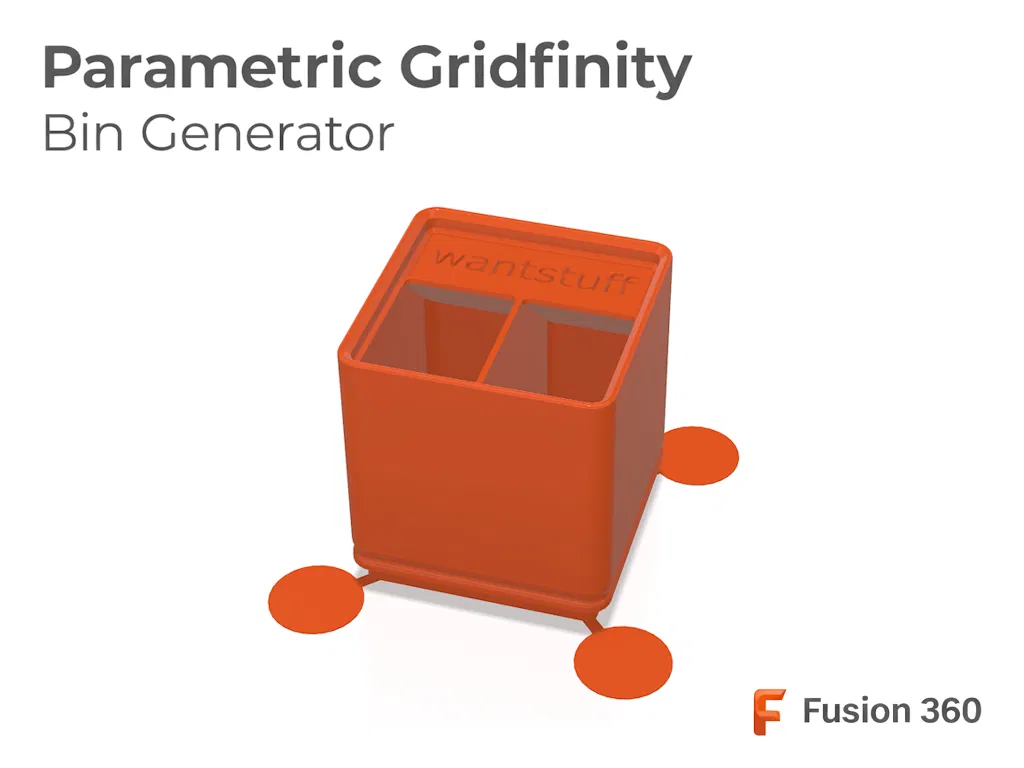

Một tệp mô hình Fusion 360 hoàn toàn tùy biến (parametric) để tạo ra các khay Gridfinity theo ý muốn — với nhiều tính năng nâng cao mà các tệp khay thông thường không có.

Bạn có thể tự tạo khay vừa vặn với nhu cầu lưu trữ của mình — từ khay đựng ốc vít nhỏ đến các bộ chia ngăn lớn — mà không cần phải tìm kiếm các tệp STL có sẵn.

Các tính năng nâng cao

• Tùy chọn chia ngăn (số lượng vách ngăn tùy ý)

• Tùy chọn bệ dán nhãn với chữ dập chìm

• Tùy chọn miệng khay vát cong giúp lấy linh kiện dễ dàng hơn

• Tùy chọn hốc nam châm có thể điều chỉnh đường kính và độ sâu

• Tùy chọn lỗ bắt vít M3 để cố định khay vào đế

• Tùy chọn tai thỏ (brims) để chống bong góc cho các khay lớn

• Vòng giảm áp lực bao quanh để chống cong vênh (anti-warp)

• Được thiết kế để duy trì độ ổn định khi thay đổi thông số — không bị lỗi timeline

Gridfinity là gì?

Gridfinity là một hệ thống lưu trữ dạng mô-đun do Zack Freedman tạo ra, dựa trên:

• Kích thước cơ sở 42 × 42 mm mỗi đơn vị
• Bước tăng chiều cao 7 mm
• Khả năng xếp chồng lên nhau
• Tùy chọn giữ bằng nam châm

Các khay này hoàn toàn tương thích với các đế Gridfinity tiêu chuẩn.

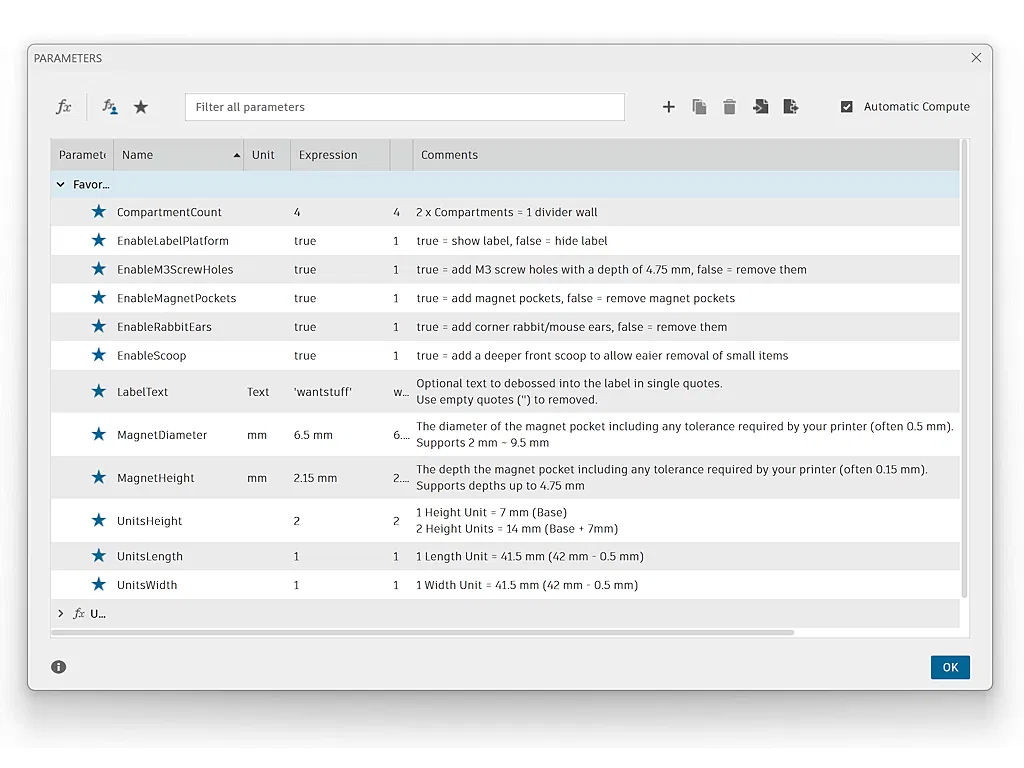

Các thông số chính

Thông số hốc nam châm

Kích thước hốc nam châm có thể điều chỉnh để phù hợp với nhiều loại nam châm khác nhau — vì kích thước nam châm trên thị trường thường có sai lệch nhỏ.

Giá trị tiêu chuẩn:

• Đường kính: 5.6–6.5 mm (cộng thêm 0.5 mm dung sai máy in)
• Độ sâu: 1.7–2.2 mm (cộng thêm 0.15 mm dung sai máy in)

Hãy điều chỉnh nếu nam châm của bạn bị lỏng hoặc quá chặt.

Vòng chống cong vênh (Anti-Warp)

Một vòng rãnh nông được tích hợp vào tường bao quanh để:

• Giải tỏa áp lực cho thành khay
• Giảm hiện tượng lộ đường layer
• Che giấu các vết gờ nhỏ do bong mép
• Ngăn chặn các cạnh bị vênh gây vướng vào các khay bên cạnh

Tính năng này không ảnh hưởng đến khả năng xếp chồng của khay.

Lưu ý khi in

• Tối ưu nhất cho đầu phun 0.4 mm

• In tốt với PLA / PLA+ / PETG

• Nên dùng thêm "tai thỏ" cho các khay kích thước lớn

Tệp đi kèm

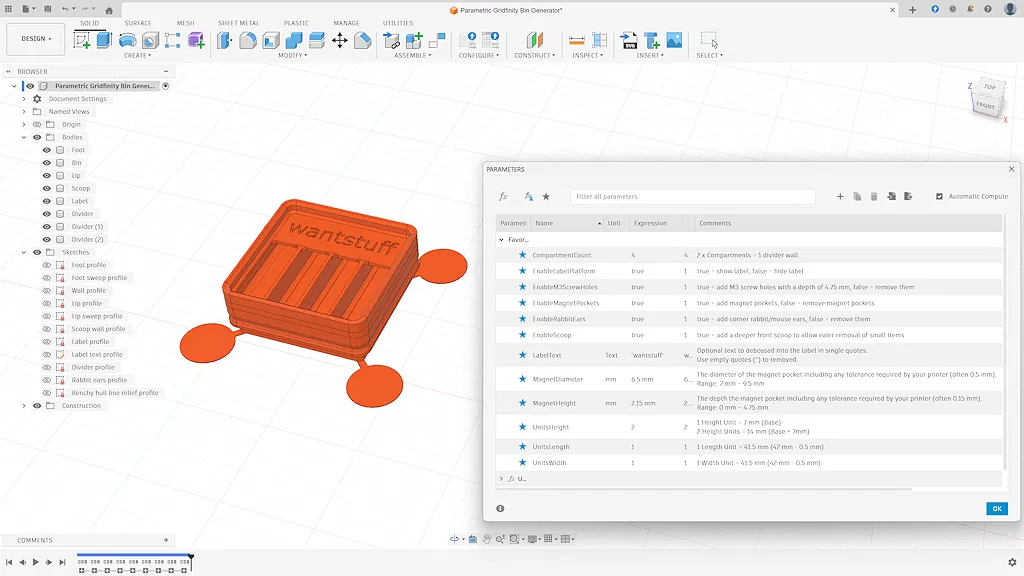

• Tệp nguồn tham số Fusion 360 (.f3d)

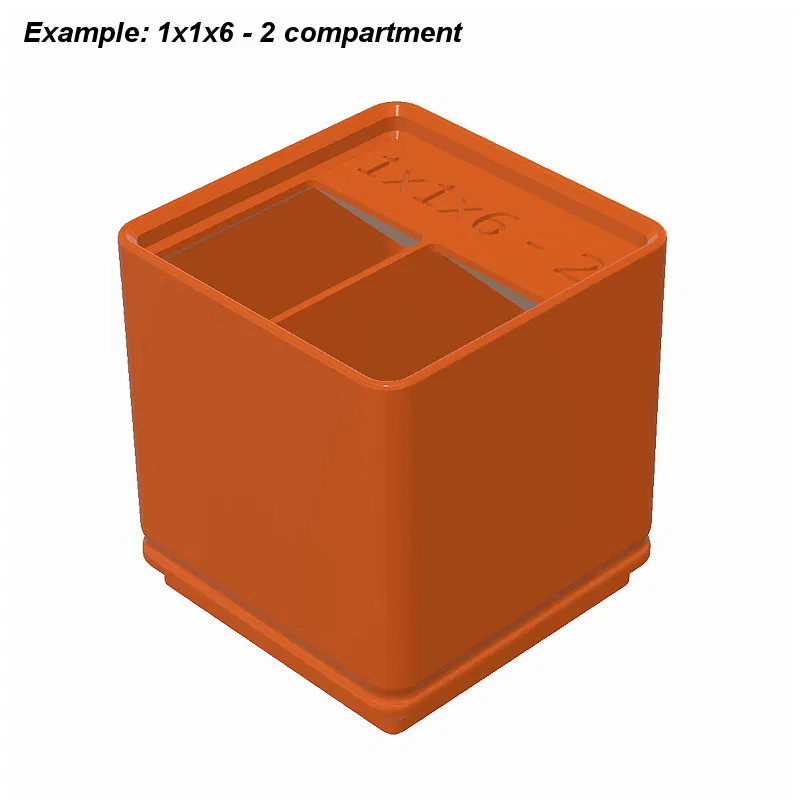

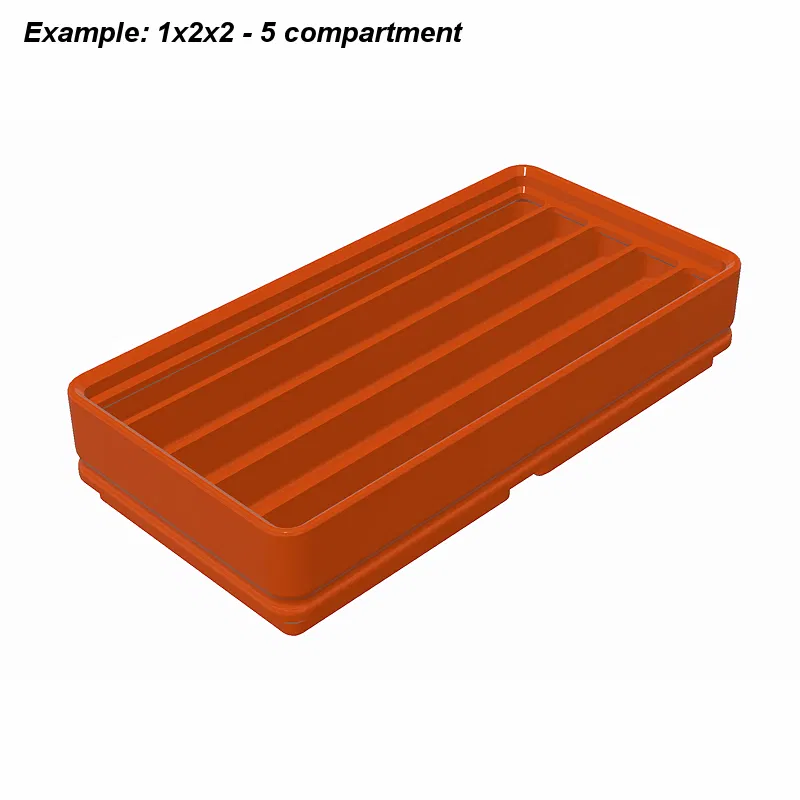

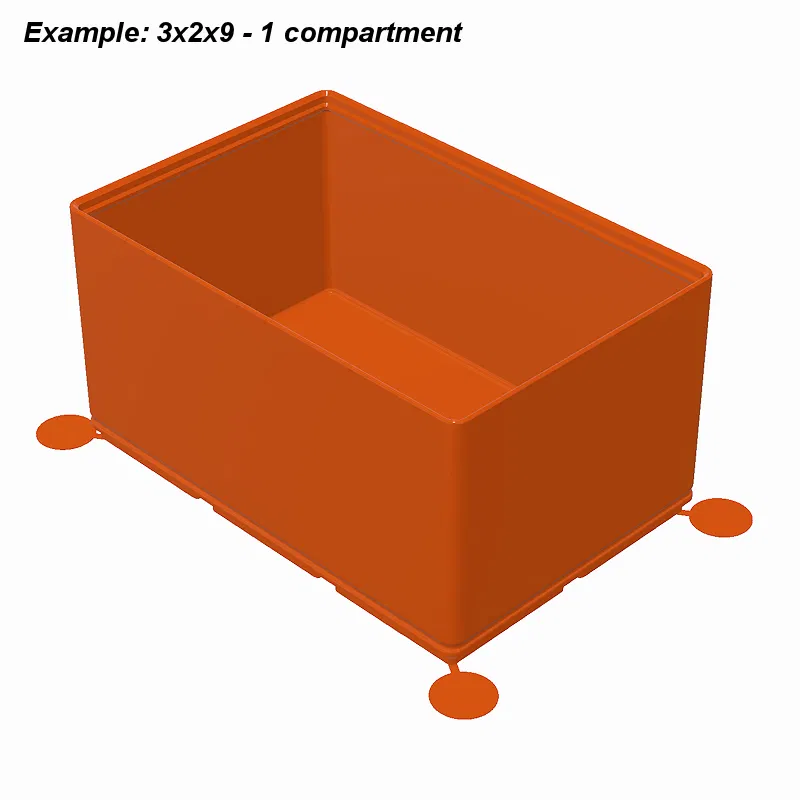

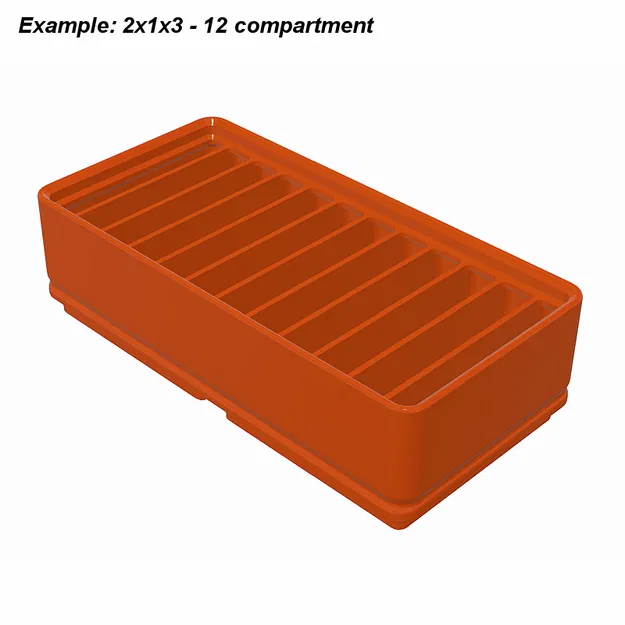

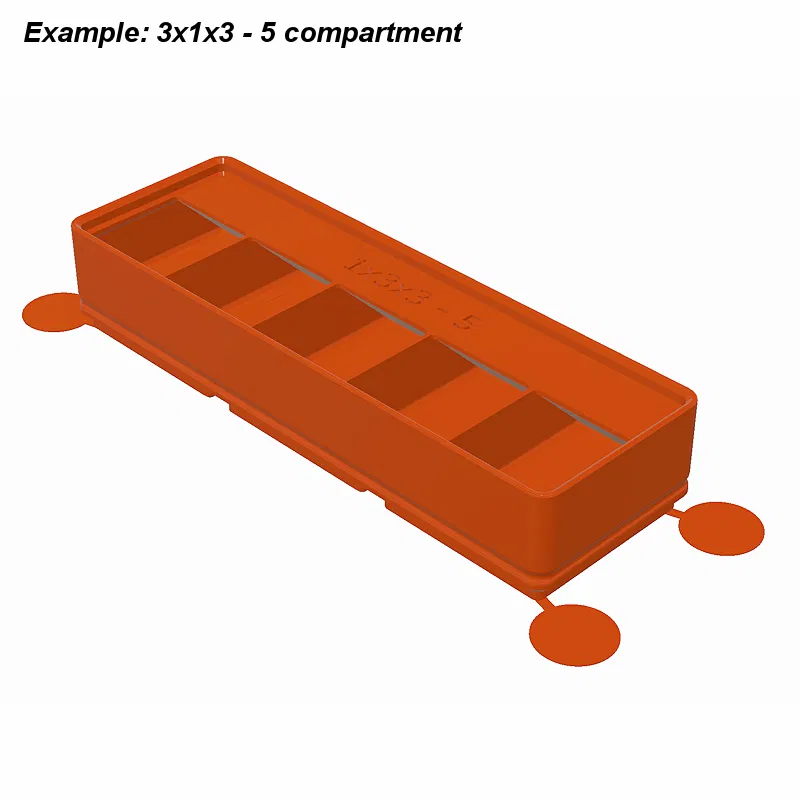

• Các ví dụ tệp STL

Bạn có thể tự tạo kích thước riêng trong Fusion hoặc in trực tiếp các tệp mẫu có sẵn.

Câu hỏi thường gặp (FAQ)

H: Khay này có tương thích hoàn toàn với đế Gridfinity tiêu chuẩn không? Có. Kích thước tuân thủ đúng thông số kỹ thuật của Gridfinity chính chủ.

H: Đây có phải là bản remix từ model khác không? Không. Mô hình này được dựng mới hoàn toàn dựa trên thông số kỹ thuật được công bố.

H: Tại sao lại đăng tệp Fusion thay vì chỉ tệp STL? Việc này giúp bạn tự do tạo mọi kích thước, tùy chỉnh tính năng và nhãn dán mà không cần phải thiết kế lại từ đầu.

H: Điều gì xảy ra nếu tôi nhập các thông số cực đoan? Mô hình được thiết kế để ổn định trong các trường hợp sử dụng thực tế. Nếu bạn gặp lỗi với các kích thước hợp lý, vui lòng phản hồi để mình kiểm tra nhé.

Ghi công

Dựa trên thông số kỹ thuật Gridfinity của Zack Freedman.

Thông số kỹ thuật: https://gridfinity.xyz/specification/
