Cầu nối MQTT di động WisBlock Pi Zero
Tích hợp Pi Zero 2W vào WisMesh Pocket v2 để tạo cầu nối MQTT di động cho Meshtastic. Hướng dẫn chi tiết cách đấu nối nguồn với module MH-CD42 và cấu hình phần mềm sử dụng Tailscale.
Mô tả

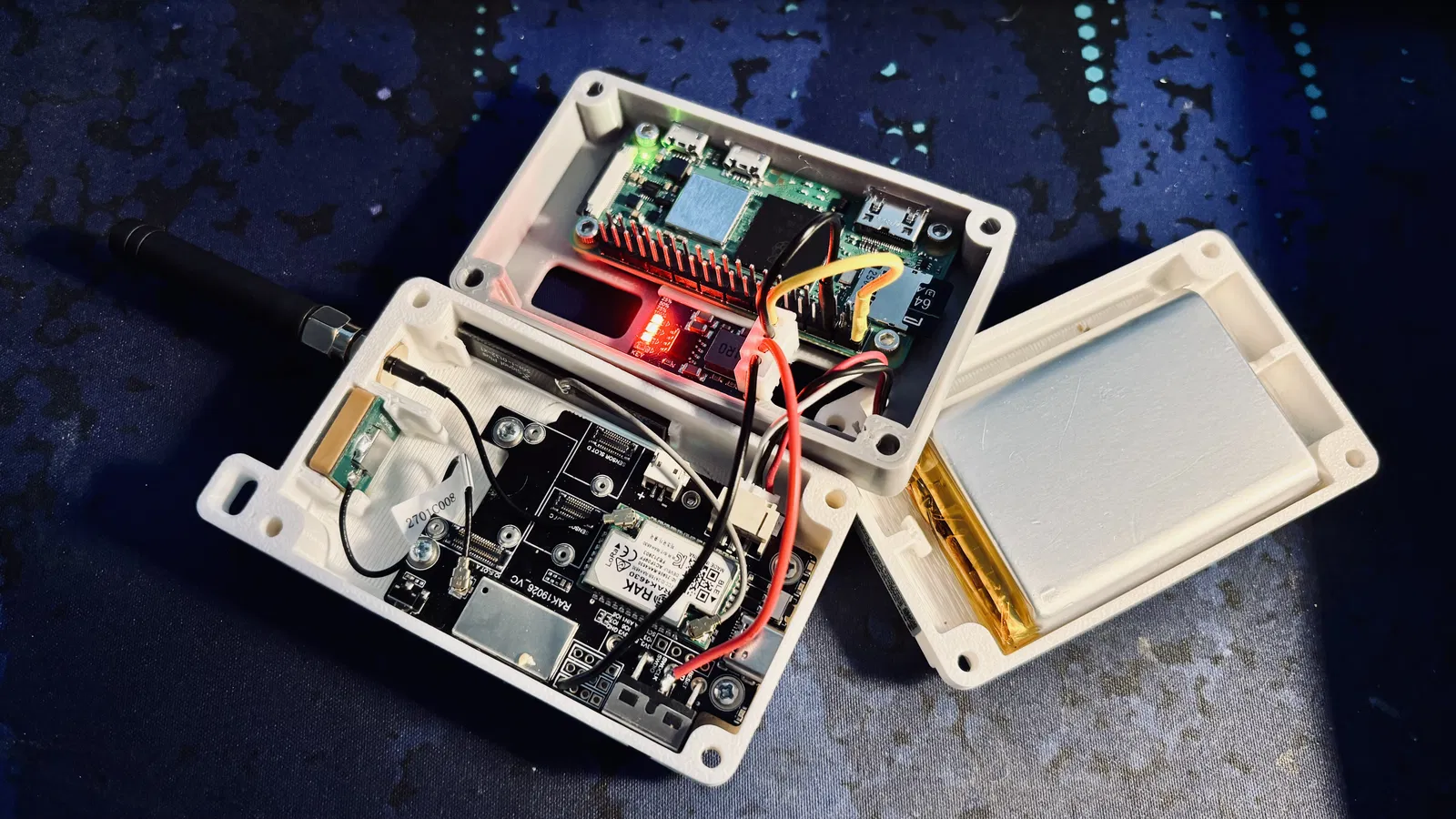

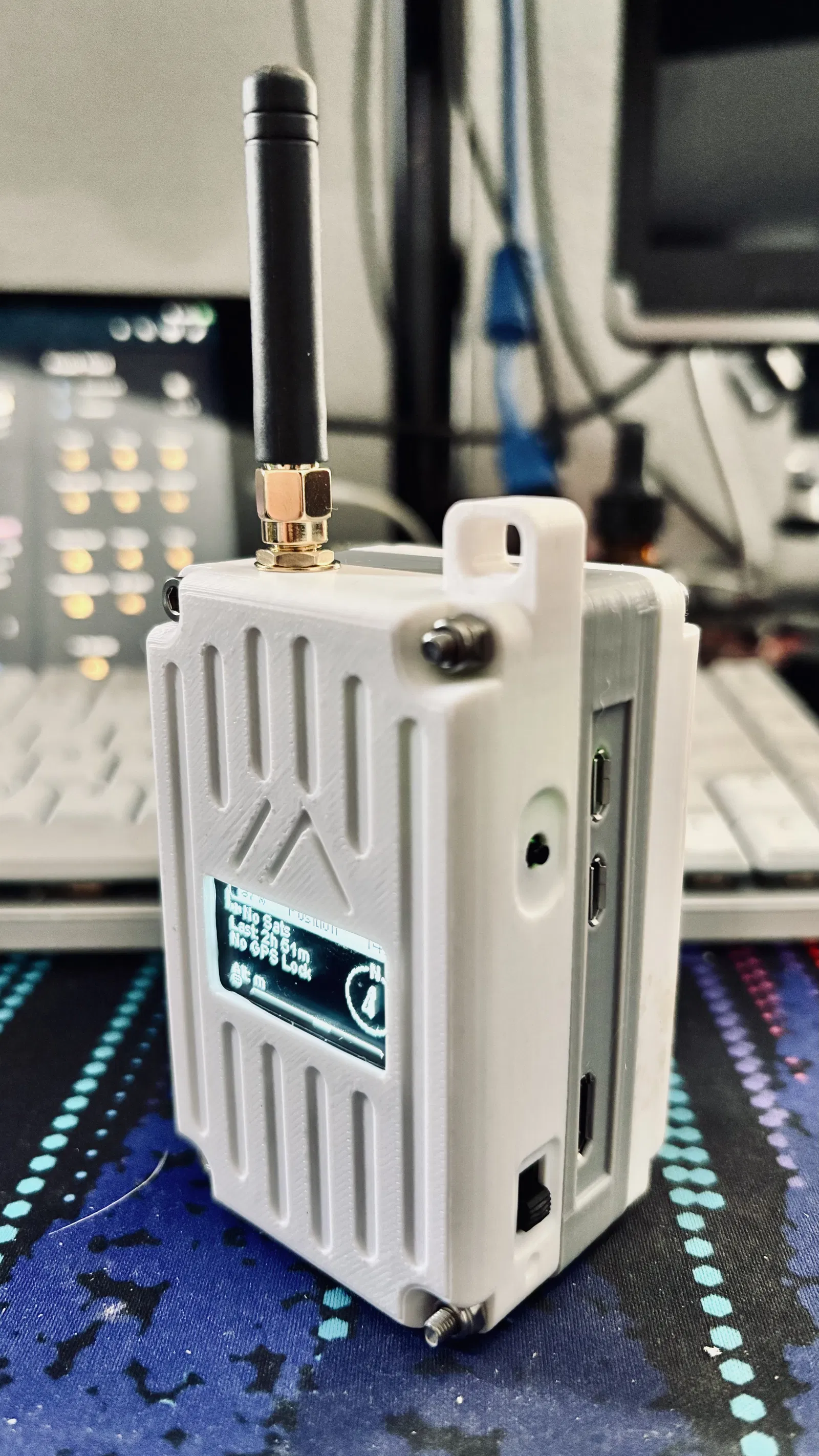

Gắn gọn một chiếc Pi Zero 2W vào chính giữa thiết bị cầm tay Meshtastic đa năng WisMesh Pocket v2!
Về phần nguồn điện, mình đã đấu nối vào chân thứ ba của công tắc nguồn và một chân GND trên board vô tuyến để kết nối với các chân Battery IN trên module MH-CD42. Cách này sẽ giúp tăng áp từ pin cho Pi Zero và tự động ngắt nguồn khi điện áp giảm xuống. Mình cũng đã nối tắt chân KEY xuống GND để thiết bị tự khởi động khi bật công tắc của bộ vô tuyến.
Về phần mềm, các bạn có thể cài đặt bất cứ thứ gì mình muốn. Mình đang sử dụng Meshtastic bridge với kết nối BLE tới bộ vô tuyến, sau đó dùng tailscale để kết nối với MQTT relay của mình.
Mô hình được in bằng nhựa Elegoo Rapid PETG+, độ dày lớp in 0.15mm, không cần dùng support.
