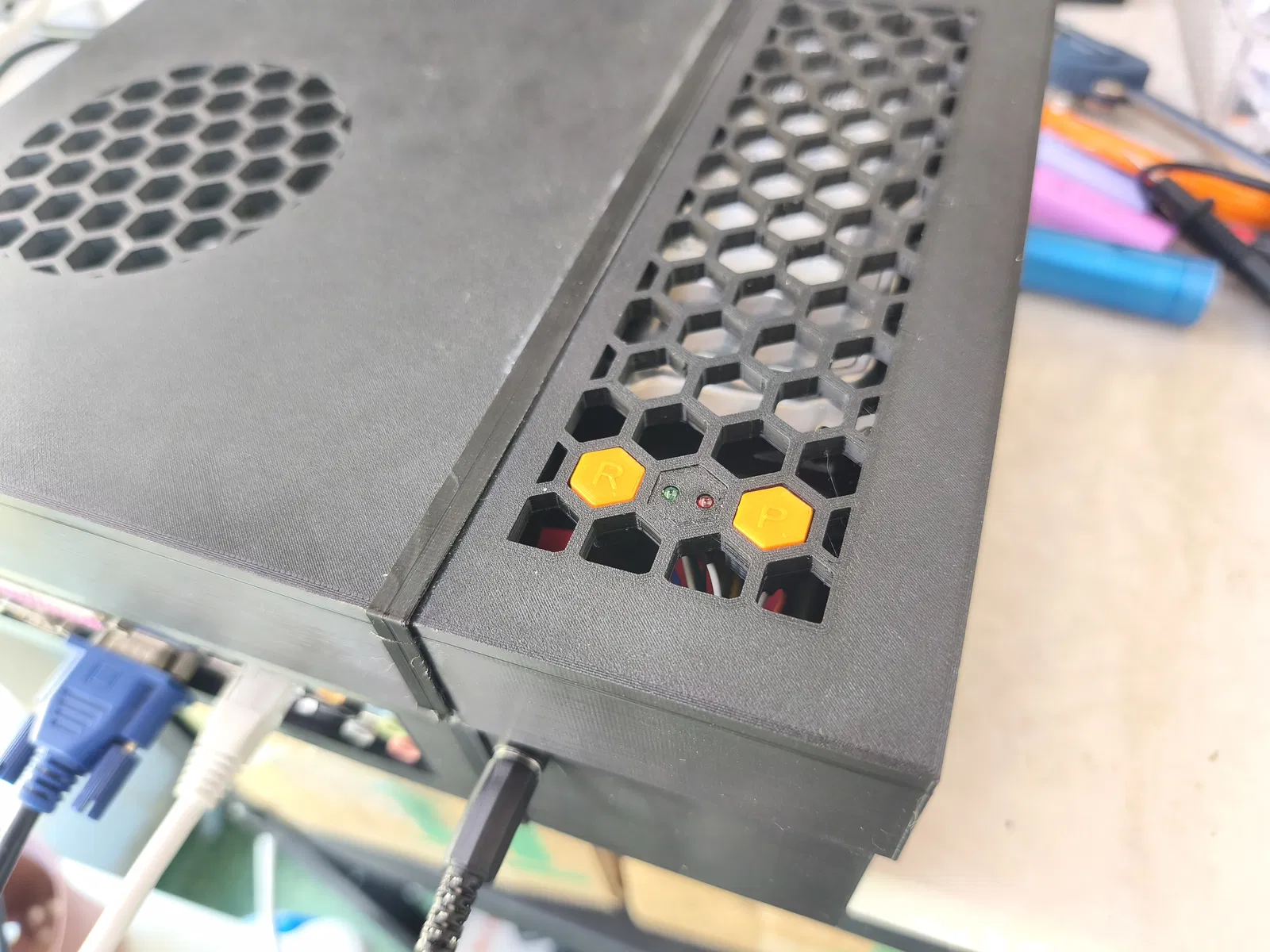

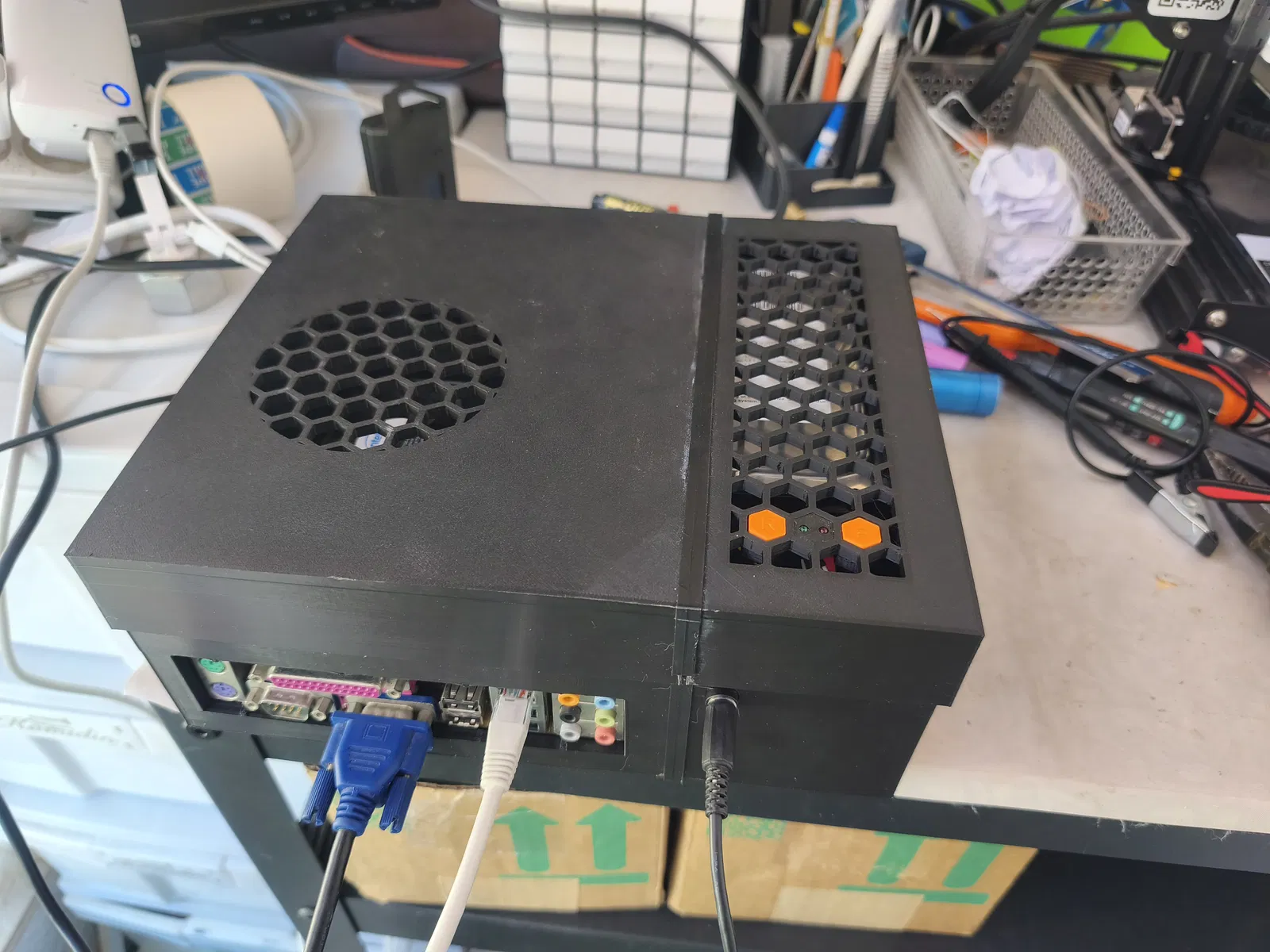

Vỏ Mini Server cho Micro-ATX / ASUS P5KPL-CM (In được trên Ender 3)

Đây là mẫu vỏ máy in 3D được thiết kế dành cho nhu cầu dựng server gia đình cỡ nhỏ, sử dụng mainboard ASUS P5KPL-CM. Mục tiêu chính của dự án này là tạo ra một bộ vỏ hoàn toàn có thể in được, vừa vặn với khổ in của máy Ender 3 nhưng vẫn đảm bảo gắn vừa mainboard desktop tiêu chuẩn.

Do giới hạn về không gian in, bộ vỏ được chia thành nhiều phần và lắp ghép với nhau bằng các khớp nối chuyên dụng cùng keo dán. Các khớp nối này giúp căn chỉnh các tấm vỏ và làm cho cấu trúc thêm chắc chắn sau khi lắp ráp.

Thiết kế này đã được sử dụng cho một server Home Assistant chạy Ubuntu, nhưng bạn hoàn toàn có thể dùng cho nhiều mục đích server gia đình khác.

Đặc điểm

• Được thiết kế để vừa với ASUS P5KPL-CM
• Có thể vừa với các dòng mainboard Micro-ATX khác có cùng cách bố trí lỗ bắt ốc
• In hoàn toàn trên máy in có kích thước Ender 3
• Thiết kế dạng mô-đun – các phần in ra được lắp ghép bằng khớp nối
• Sử dụng nguồn PicoPSU DC-ATX
• Bố cục nhỏ gọn phù hợp cho server gia đình hoặc lab
• Tối ưu cho phần cứng tiêu thụ điện năng thấp

Phần cứng đã sử dụng

• Mainboard: ASUS P5KPL-CM
• CPU: Intel Core 2 Duo E5200
• RAM: 2 GB DDR2

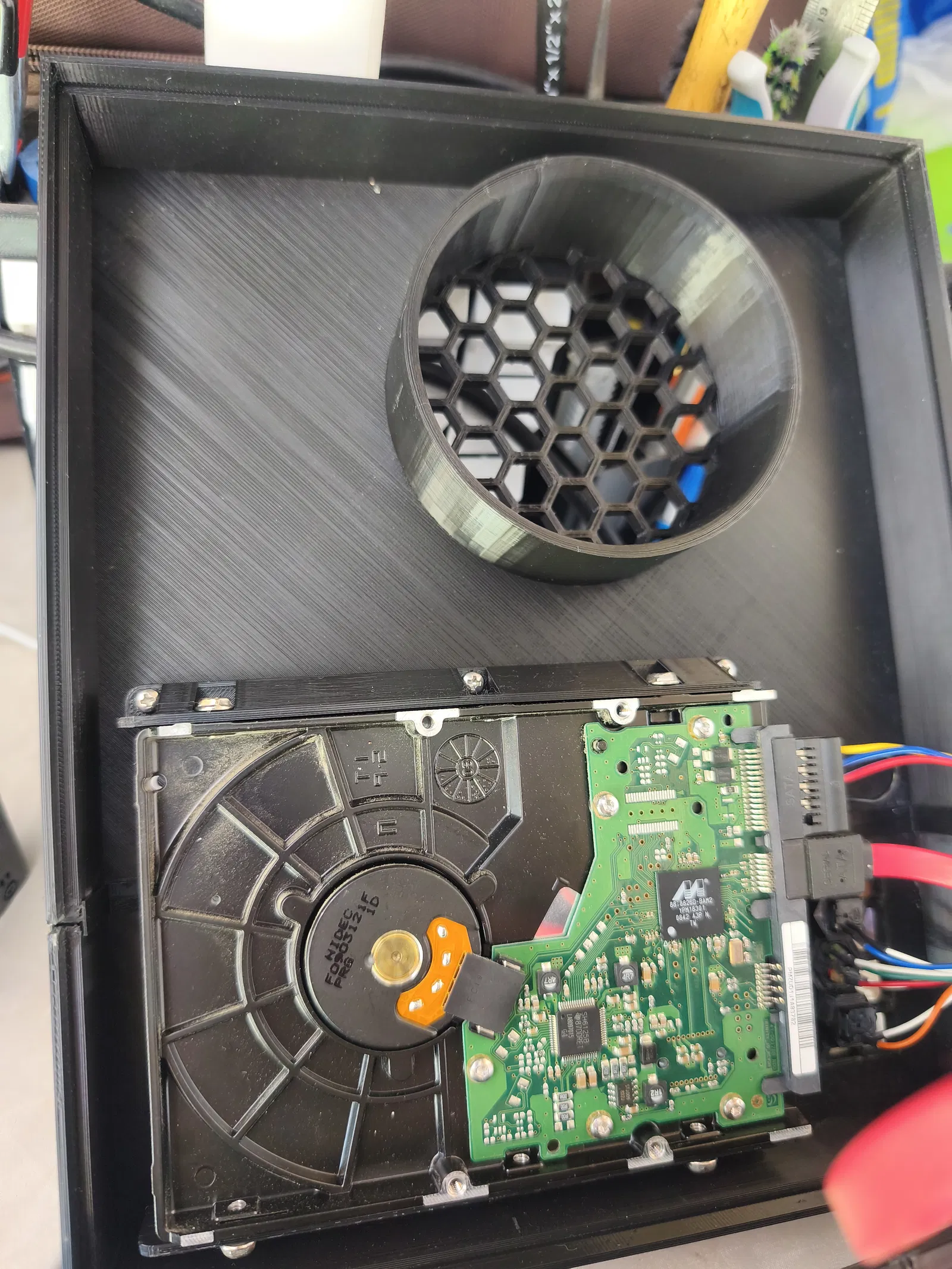

• Lưu trữ: SATA HDD / SSD
• Nguồn: PicoPSU DC-ATX
• Adapter nguồn: Laptop adapter 19V

In ấn

Tất cả các bộ phận đều được thiết kế để vừa vặn trong phạm vi in của máy Ender 3.

Thiết lập khuyến nghị:

• Chiều cao lớp in (Layer height): 0.2 mm
• Độ dày (Infill): 20–30%
• Hỗ trợ (Supports): Không
• Chất liệu: PLA hoặc PETG

Sau khi in xong, các phần được kết nối lại với nhau bằng các khớp nối (joiner pieces) đi kèm trong file.

Lắp ráp

1. In tất cả các tấm vỏ và khớp nối.
2. Dùng keo dán khớp nối để gắn các tấm vỏ lại với nhau.

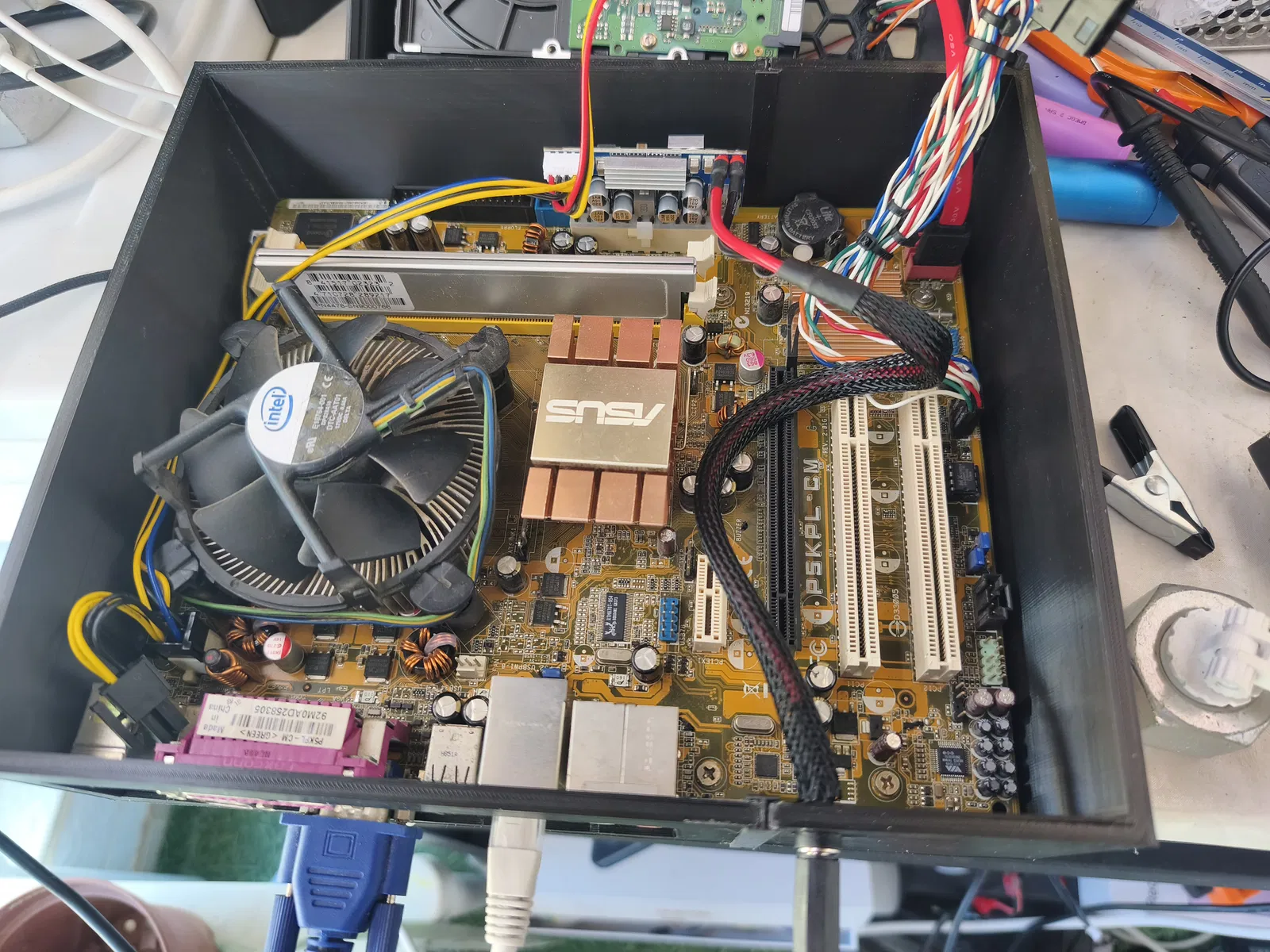

3. Gắn mainboard bằng ốc vít mainboard tiêu chuẩn.

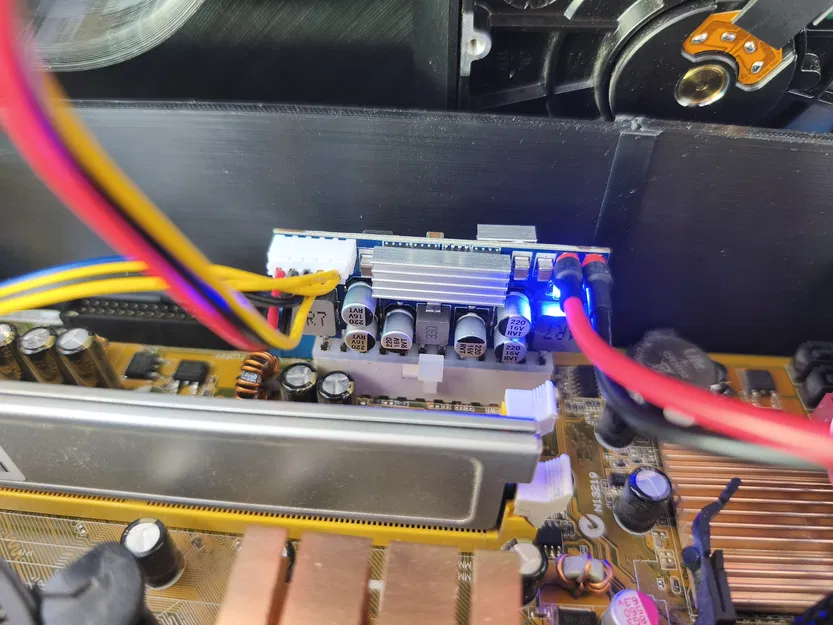

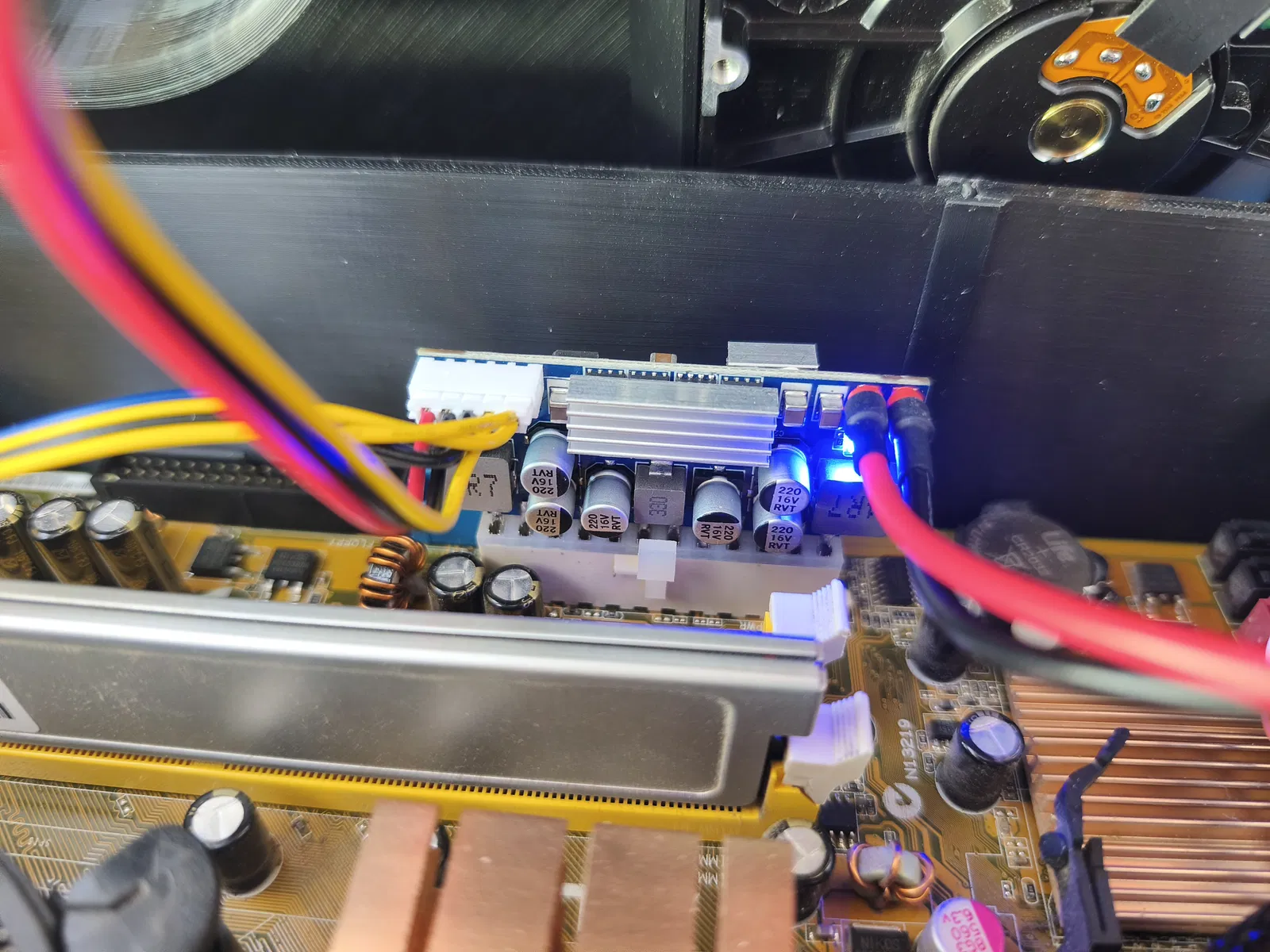

4. Lắp module nguồn PicoPSU.
5. Kết nối ổ cứng và dây cáp.
6. Đóng vỏ máy lại.

Lưu ý

• Vỏ máy này được thiết kế riêng cho ASUS P5KPL-CM, tuy nhiên các board Micro-ATX khác có cách bố trí lỗ tương tự cũng có thể vừa.
• Tùy thuộc vào cổng kết nối và hệ thống tản nhiệt của mainboard mà bạn có thể cần chỉnh sửa đôi chút.
• Khả năng tản nhiệt phụ thuộc vào cấu hình phần cứng của bạn — hãy cân nhắc thêm lỗ thông gió nếu sử dụng các loại CPU tỏa nhiều nhiệt.

Ứng dụng

Bộ vỏ này được tạo ra cho một server gia đình DIY chạy Home Assistant, nhưng bạn cũng có thể dùng cho:

• Home server
• NAS
• Router / tường lửa
• Hub nhà thông minh
• Build PC cổ điển (Retro PC)
• Thực hành Homelab
