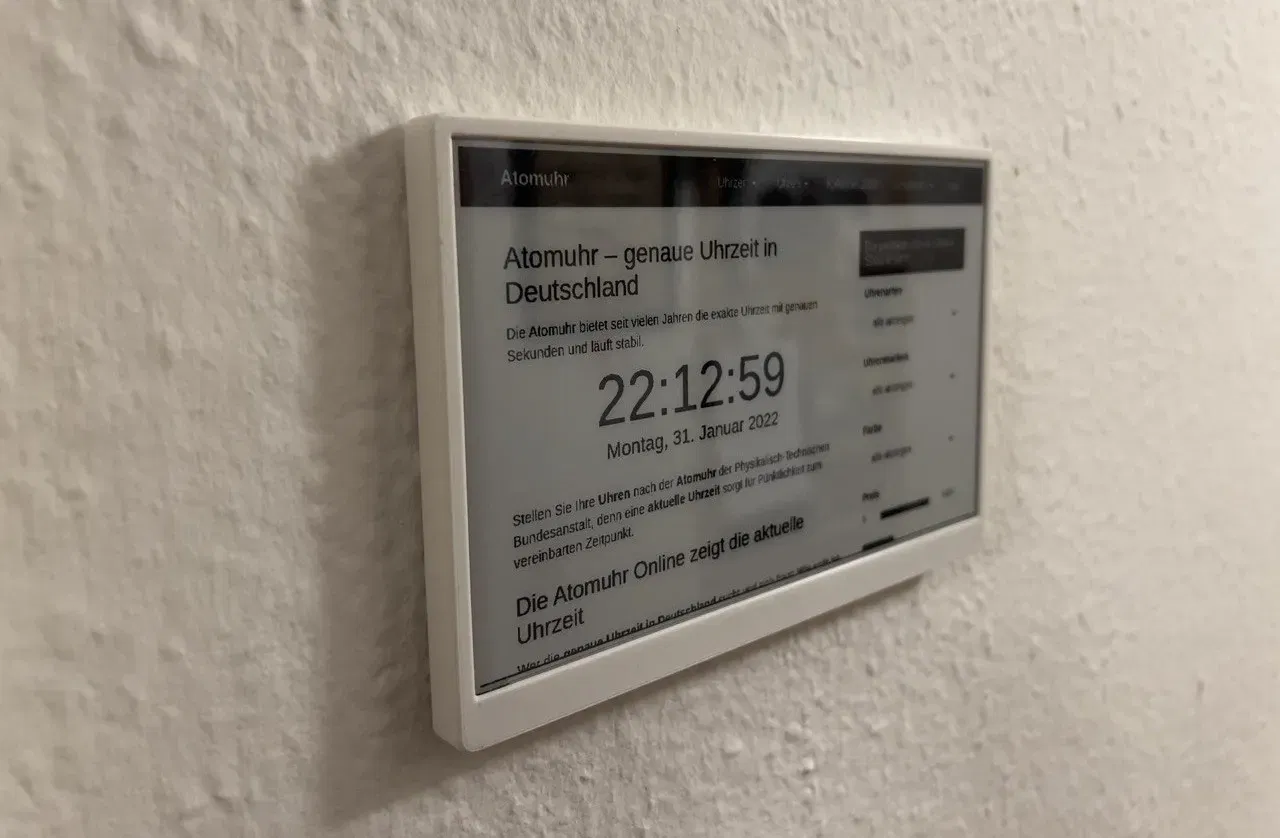

Màn hình e-paper 7.5" sử dụng nguồn pin với ESP8266

Để đóng hai nửa lại, hãy đẩy một mảnh filament qua các lỗ ở trên cùng. Rãnh nhỏ ở giữa trên cùng là để giữ vào một cái đinh.

1. Hàn lại các chân ở dưới bảng điều khiển ESP8266 để làm cho nó mỏng hơn. (Mẹo để làm điều này dễ hơn: nâng lên và gỡ bỏ phần nhựa giữa các chân bằng một cái tua vít trước)

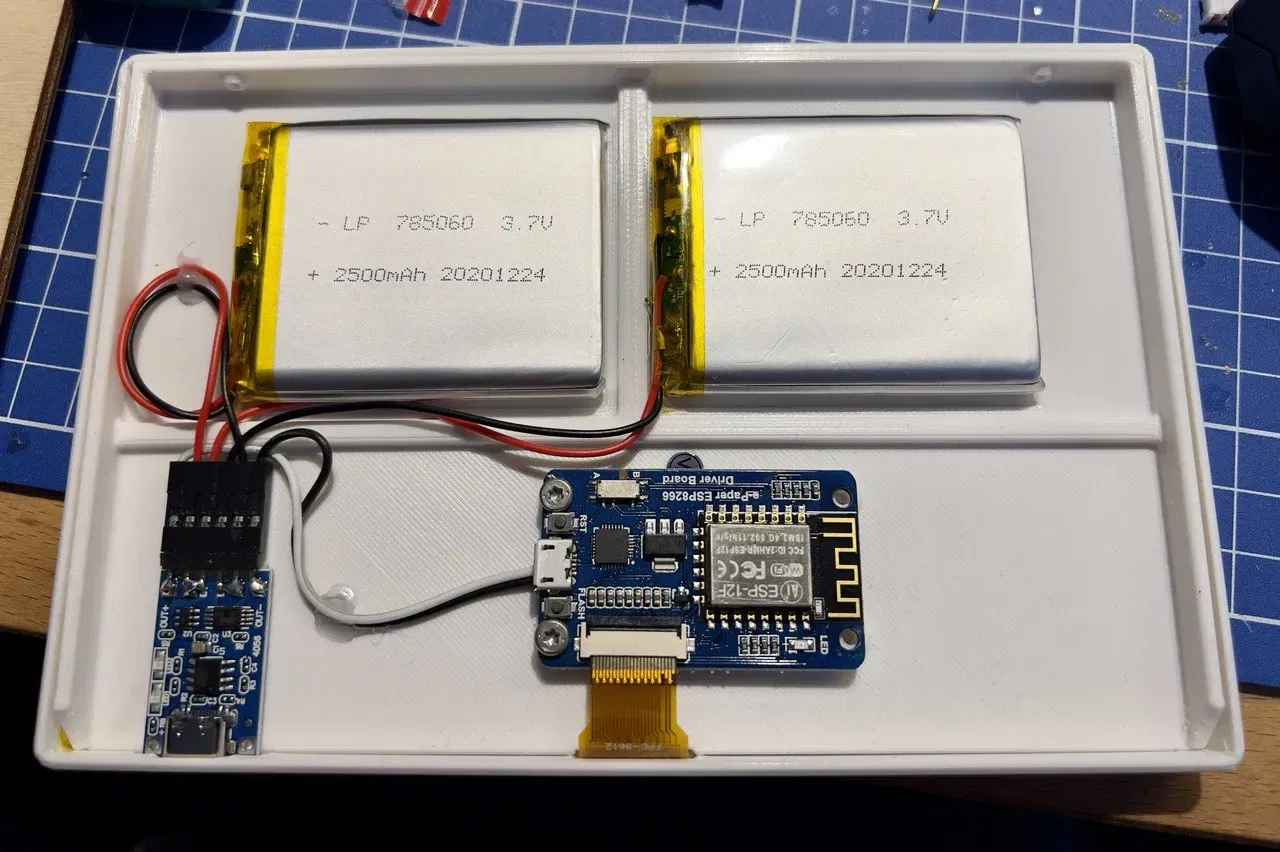

2. Kết nối một mô-đun sạc Li-Ion và pin vào Vin và GND. Để có được thông tin pin, kết nối A0 và Vin với một điện trở 100k. (Sau đó hiệu chỉnh đầu ra adc với một đồng hồ vạn năng)
3. Để kích hoạt chế độ ngủ sâu, nối ngắn D0(GPIO16) với RST.
4. Màn hình vừa khít, để đảm bảo nó hoạt động lần đầu tiên, hãy giảm hệ số đùn hoặc cắt ở kích thước 100.5%.
5. Mô-đun sạc được giữ cố định bằng băng dính hai mặt mạnh (ví dụ: Tesa 4965)

Bảng điều khiển không có diode bảo vệ giữa Vin và Vusb!!! Luôn ngắt kết nối pin trước khi cắm usb vào bảng điều khiển!

Nó sử dụng 24mA khi nhàn rỗi, ~70mA khi làm mới và 1.4mA khi ở chế độ ngủ sâu. Với việc làm mới hàng giờ, tôi có khoảng hai tháng thời gian hoạt động.

Đây là những gì tôi đã sử dụng:

• 2x https://www.berrybase.de/strom/batterien-akkus/industrieakkus/lp-785060-lithium-polymer/lipo-akku-3-7v-2500mah-mit-2-pin-jst-stecker
• https://www.berrybase.de/strom/batterien-akkus/ladegeraete/ladeplatine-f-252-r-3-7v-liion/lipo-akkus-mit-ausgang-usb-type-c-buchse-l-246-tpads-1000ma
• https://www.berrybase.de/sensoren-module/displays/epaper-displays/7.5-800-215-480-epaper-display-hat-f-252-r-raspberry-pi-v2
• https://www.welectron.com/Waveshare-14138-e-Paper-ESP8266-Driver-Board_1
