Nắp che cho tụ điện Ø51 mm tích hợp đồng hồ đo điện áp ZX-30

Nếu dự án điện tử của bạn có các tụ điện lớn, các cực của chúng thường không được cách điện và rất dễ vô tình chạm phải khi bạn đang làm việc trong tủ điện. Nắp che này giúp bảo vệ các cực một cách thẩm mỹ, không gây vướng víu hay khó chịu như việc dùng băng keo và ống co nhiệt lộn xộn.

Nó phù hợp với các loại tụ điện như loại này: https://www.tme.eu/se/en/details/gt2a229m51100sb/screw-terminal-and-others-el-capacitors/samwha/

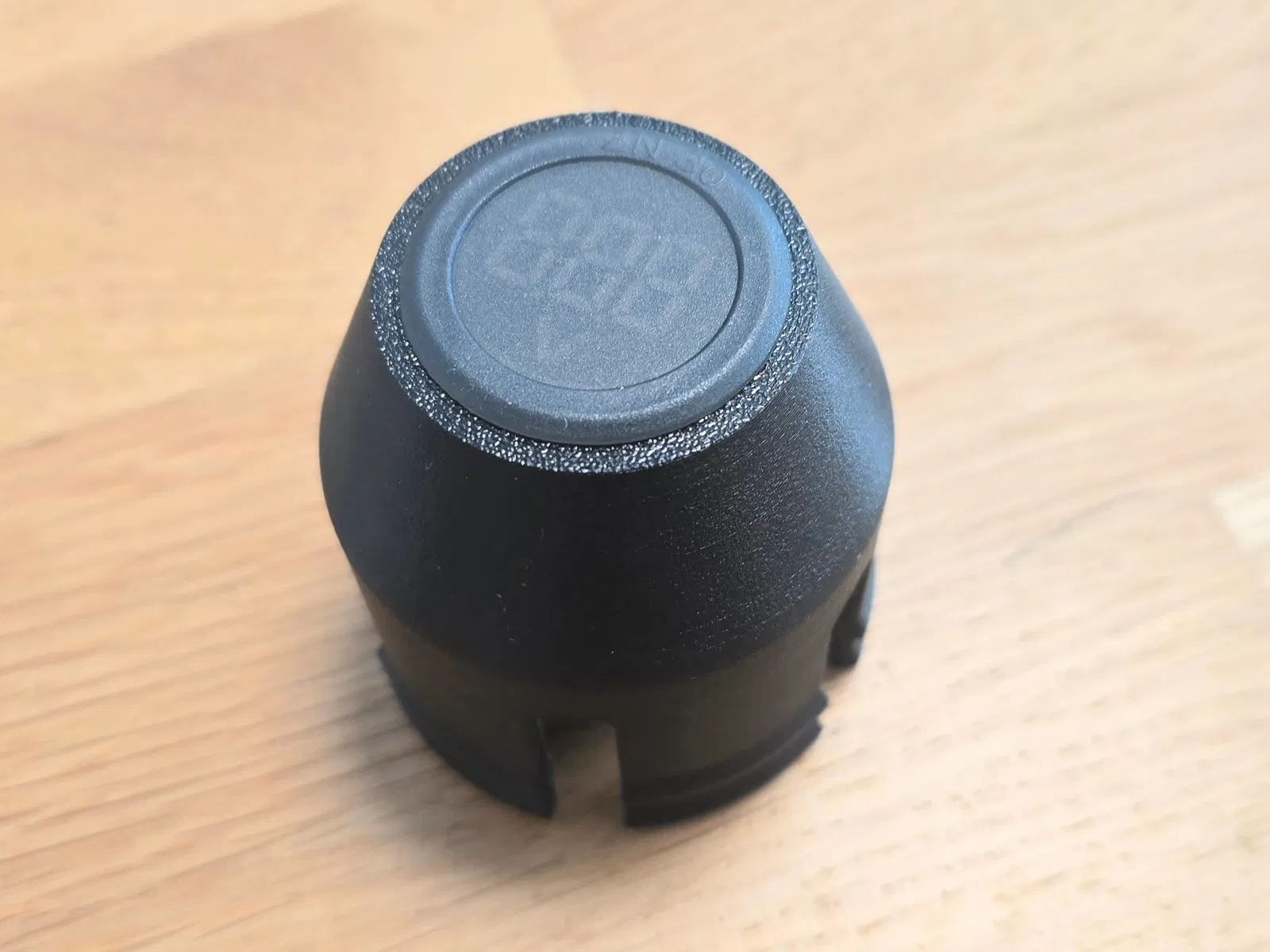

Nắp được thiết kế để khớp vào phần lõm gần phía trên của tụ điện, đồng thời có rãnh để bạn luồn dây rút nếu muốn cố định chắc chắn hơn. Mỗi cực đều có không gian cho 3 hướng đi dây khác nhau.

Ở phía trên, tôi đã thêm một khoảng trống để lắp đồng hồ đo điện áp "ZN-30", loại đồng hồ này đo được điện áp từ 4V đến 100V và tự cấp nguồn cho màn hình LED hiển thị. Điều này có nghĩa là bạn không cần nguồn ngoài mà có thể kết nối trực tiếp vào các cực vít của tụ điện. Bạn có thể dễ dàng tìm mua sản phẩm này ở nhiều nơi, tôi thì đặt trên Amazon Thụy Điển tại đây: https://www.amazon.se/dp/B0C6D3PYMN

Giá đỡ này có lỗ gắn 30mm với mép dày 1.5mm và có khoảng 20mm không gian trống ở phía sau. Nó cũng tương thích với các loại đồng hồ đo điện áp khác có kích thước tương tự.

Mô hình này được thiết kế để in phẳng mặt trên mà không cần support (lớp giữa có thể dễ dàng bắc cầu). Việc in như vậy khiến phần tay kẹp kém bền hơn một chút so với thiết kế gốc (vốn được in nghiêng), nhưng miễn là bạn sử dụng vật liệu có độ bám dính lớp tốt và độ dẻo dai ổn, nó vẫn đảm bảo độ chắc chắn cần thiết.

Tôi thiết kế chi tiết này để lắp vào tủ điều khiển cho máy CNC tại Stockholm Makerspace
