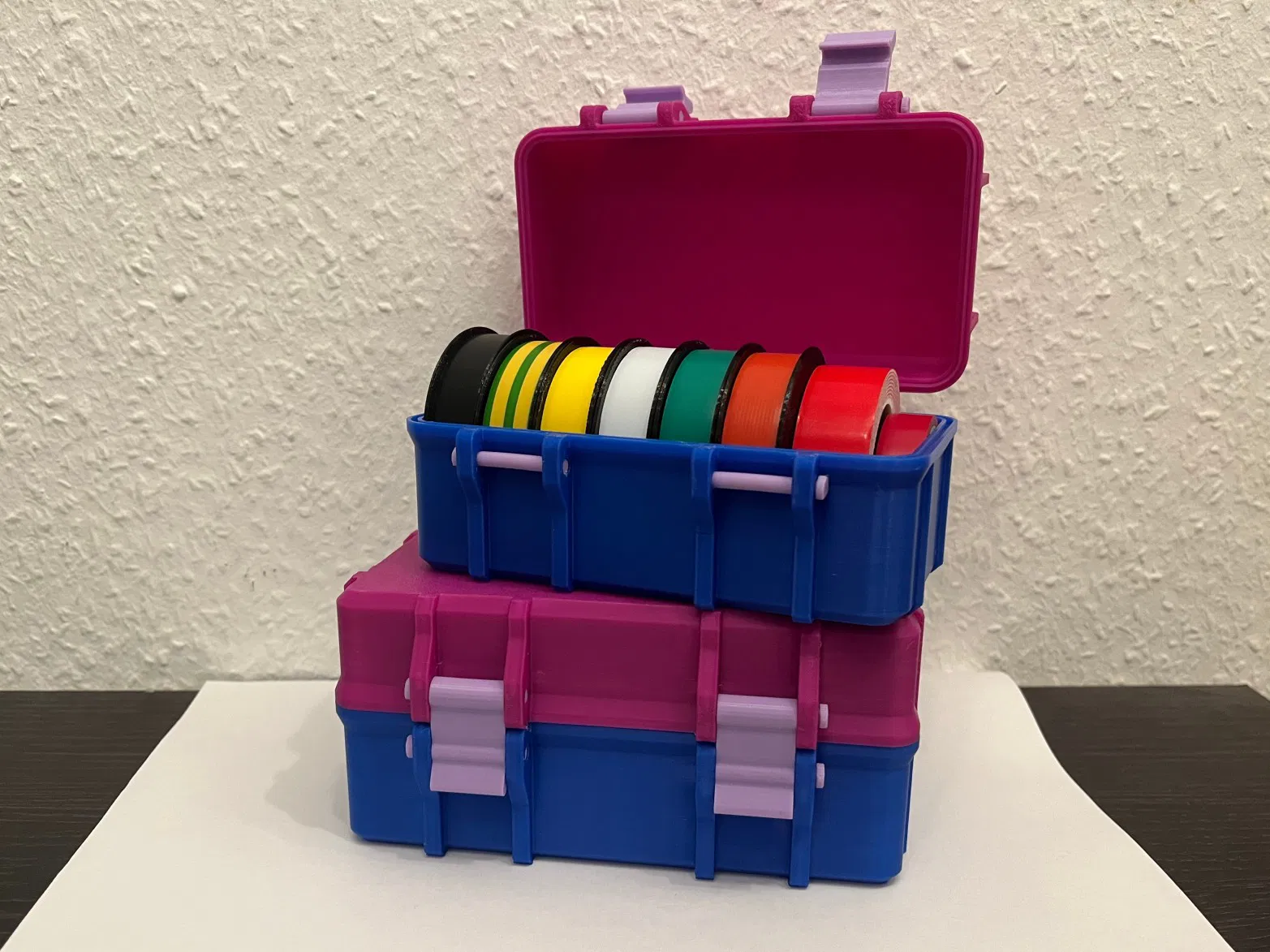

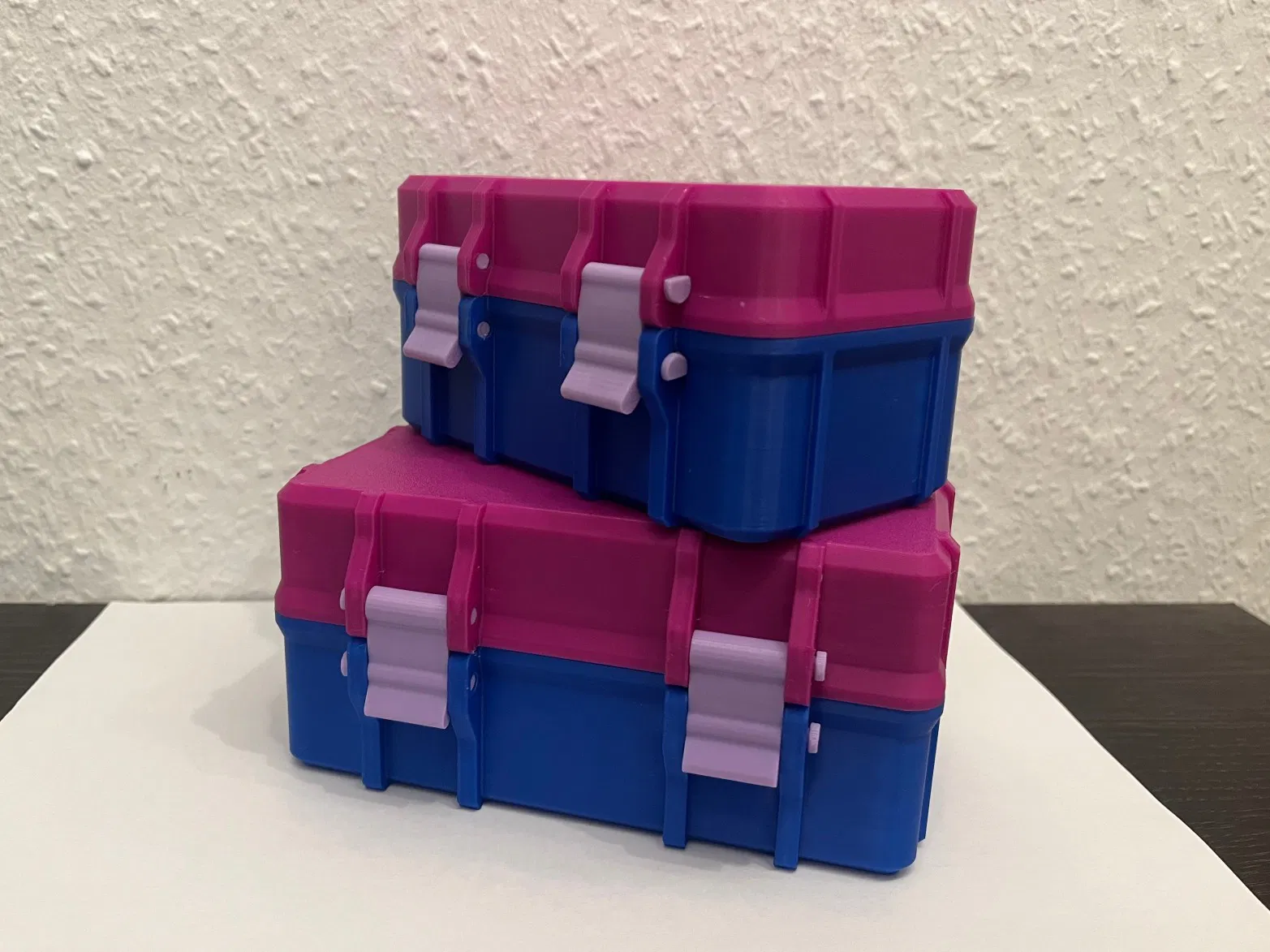

Parametric Rugged Box - Hộp đựng tùy biến thông số
Dự án Parametric Rugged Box cho phép bạn tùy chỉnh kích thước hộp dễ dàng qua FreeCAD với VarSet. Hỗ trợ thiết kế hộp đựng chắc chắn, linh hoạt với tùy chọn khóa đơn hoặc khóa kép, đi kèm hướng dẫn chi tiết về cách xuất file và lắp ráp linh kiện.
Mô tả
Lưu ý quan trọng
Yêu cầu phiên bản FreeCAD 1.2.0dev hoặc 1.1.0rc3. (Tôi chưa kiểm tra trên các phiên bản khác nhưng có thể xác nhận rằng model sẽ không hoạt động trên bản 1.0.2)
Varset

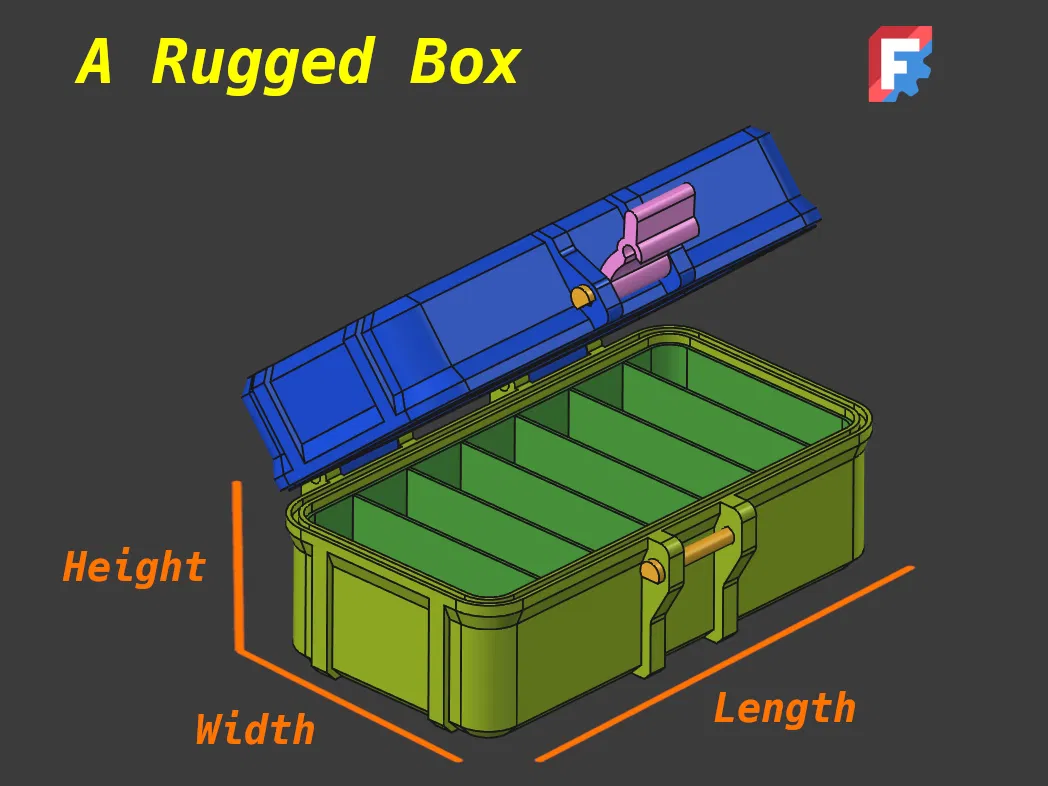

Hộp (Xem ảnh để biết thêm chi tiết)
| Tham số | Mô tả | Ghi chú |
|---|---|---|
| Height* | Chiều cao hộp | Tối thiểu: 25mm |
| Lid Height* | Chiều cao nắp | Tối thiểu: 26mm (Cần cải thiện thêm*) |
| Length* | Chiều dài hộp và nắp bên trong | Tối thiểu: 70mm |
| Width* | Chiều rộng hộp và nắp bên trong | Tối thiểu: 20mm |
**Tùy chọn***
| Single | Single - Latch (Khóa đơn) | yes/ no |
*Thông số sẽ không ảnh hưởng đến mô hình nếu bạn cài đặt kích thước thấp hơn giới hạn cho phép. ** Các tùy chọn khác được đặt ở chế độ Read-Only (Chỉ đọc). Thành thật mà nói, mình chưa kiểm tra kỹ các thay đổi ở mục này.
Hướng dẫn sử dụng
Hộp cơ bản
- Thiết lập thông số hộp trong VarSet.
- Chọn từng phần (Lid, Latch, Bolt, BoxAndInlay) và xuất file (File-Export, Ctrl+E). Nếu bạn chọn nhiều phần cùng lúc, phần mềm slicer có thể hỏi xem bạn có muốn gộp thành một file duy nhất không - Hãy chọn "No" rồi tự sắp xếp lại các thành phần nhé.
*Gợi ý: Với phần BoxAndInlay, hãy ẩn Inlay đi hoặc chỉ chọn Box-Body để xuất. Nếu bạn xuất cả hai cùng lúc, chúng sẽ dính liền thành một khối và không thể tách rời trong phần mềm slicer được.
Inlay (Lớp lót bên trong)
- Kích hoạt phần Inlay Body.
- Thiết lập chiều dài cho InlayBlock (Vì mình không biết nhu cầu cụ thể của bạn nên không đặt làm tham số).
- Chỉnh sửa phần skCustomInlay.
- ...
BOM (Danh sách linh kiện)
| Chi tiết | Loại thường | Loại khóa đơn |
|---|---|---|
| Latch (Khóa) | 2 | 1 |
| Bolt (Chốt) | 6 | 4 |
| Lid (Nắp) | 1 | 1 |
| Box (Hộp) | 1 | 1 |

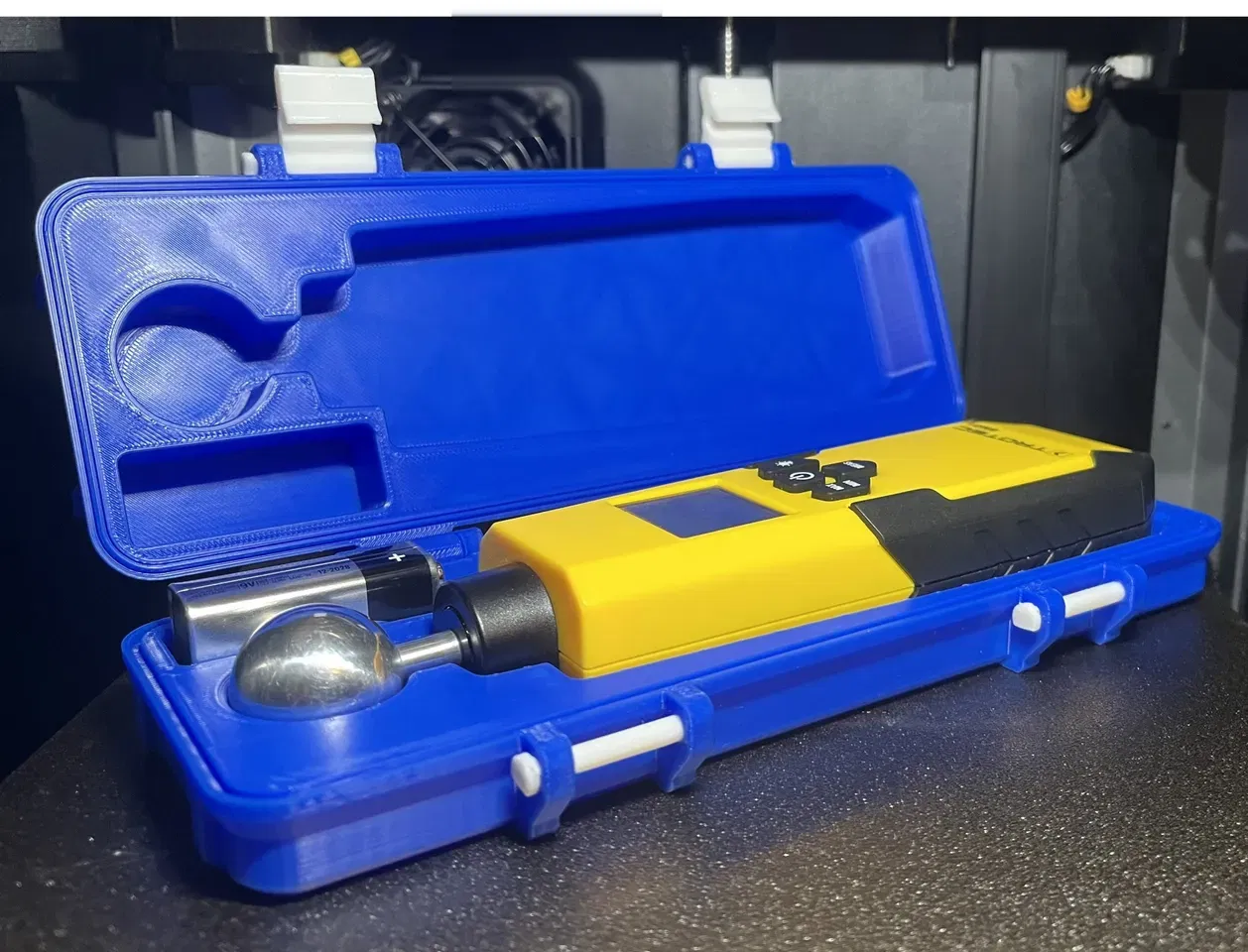

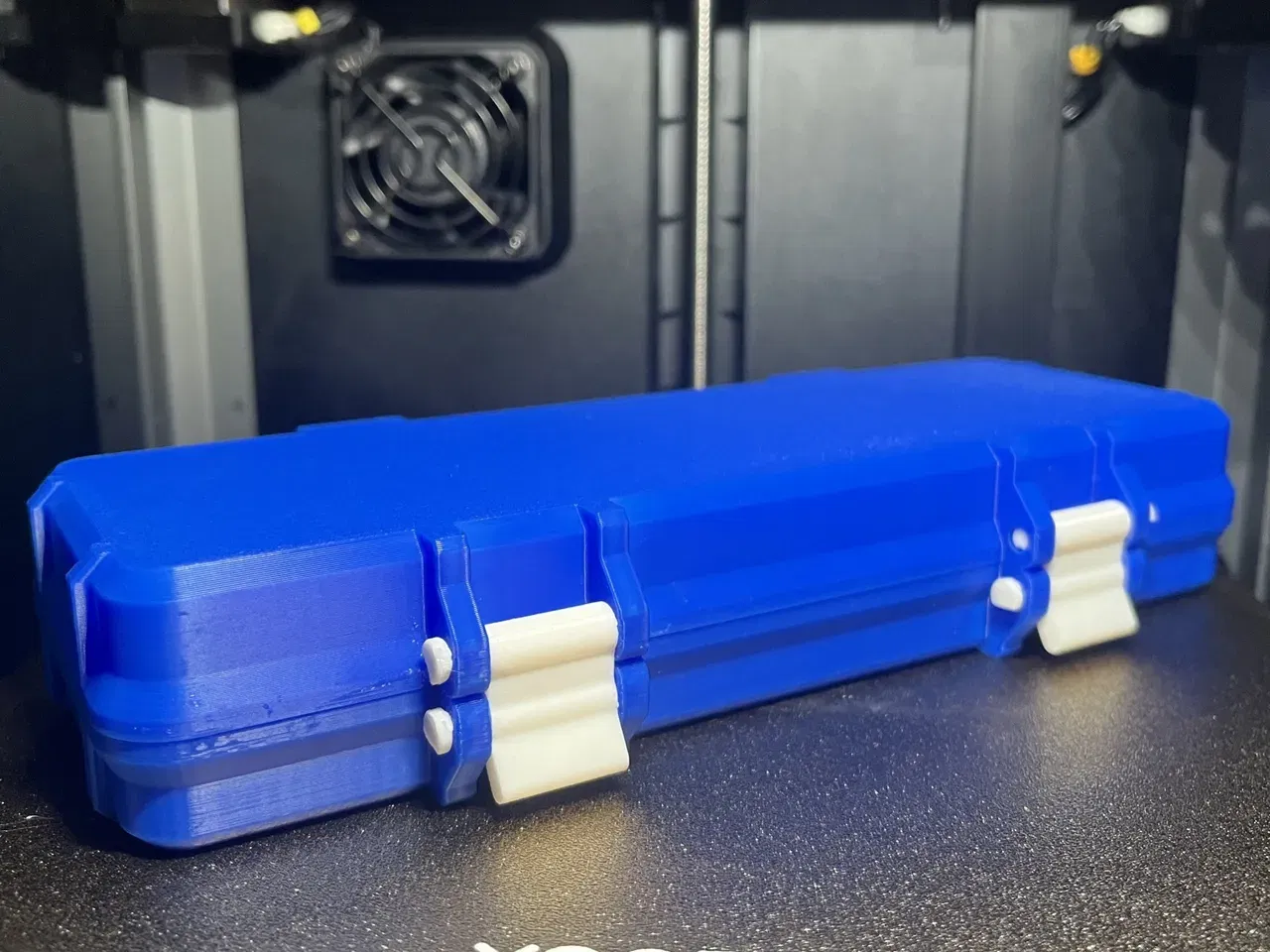

Dựa trên mô hình này, mình đã tự làm chiếc hộp đựng Rugged case cho máy Trotec BM31 của mình.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
