Vỏ bảo vệ cho bộ chuyển đổi tăng áp LTC1871
Mẫu vỏ bảo vệ thiết kế riêng cho bộ tăng áp LTC1871, hỗ trợ đi dây chắc chắn và dễ dàng lắp đặt. File bao gồm các tùy chọn nút nhấn khác nhau. In bằng nhựa PLA, không cần hỗ trợ in, tiện lợi cho việc tùy biến nguồn điện.
Mô tả

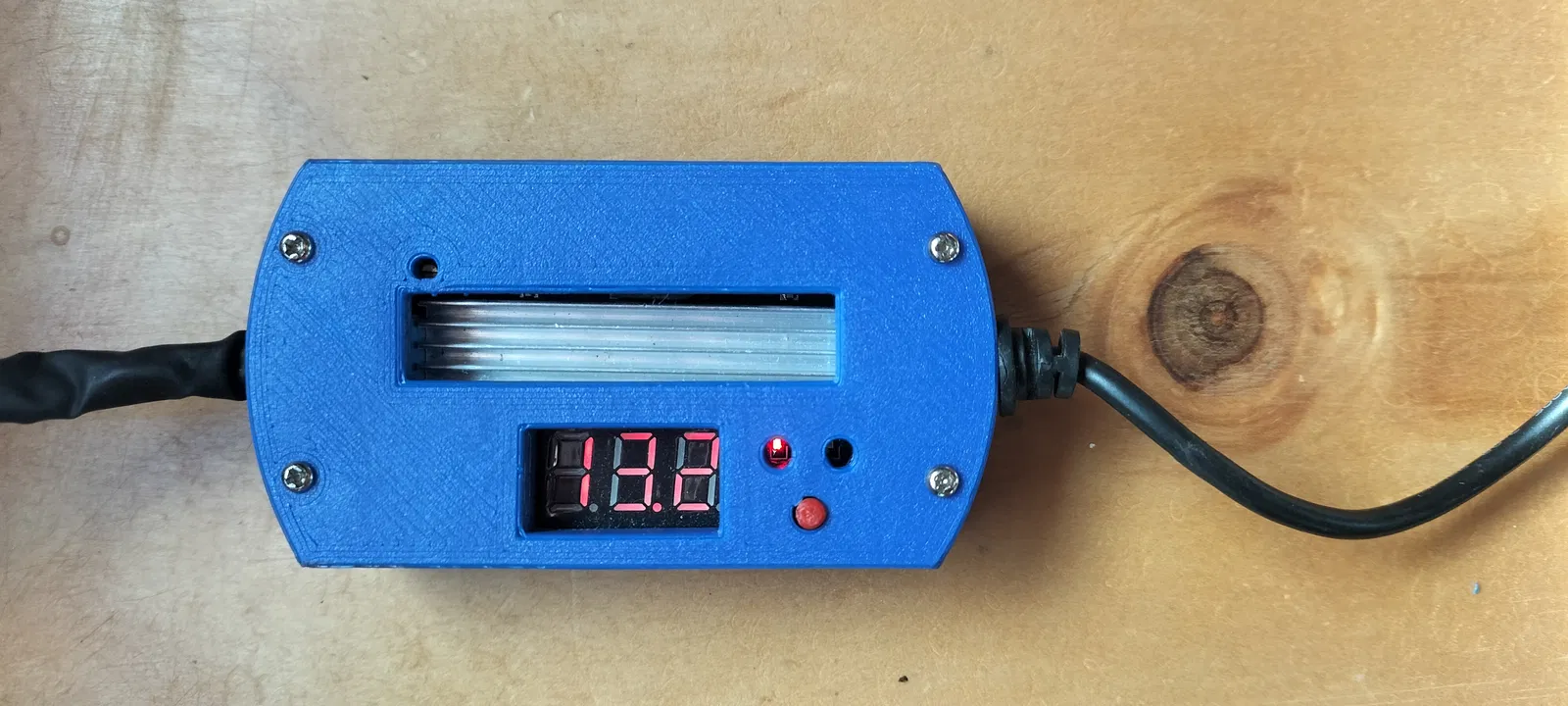

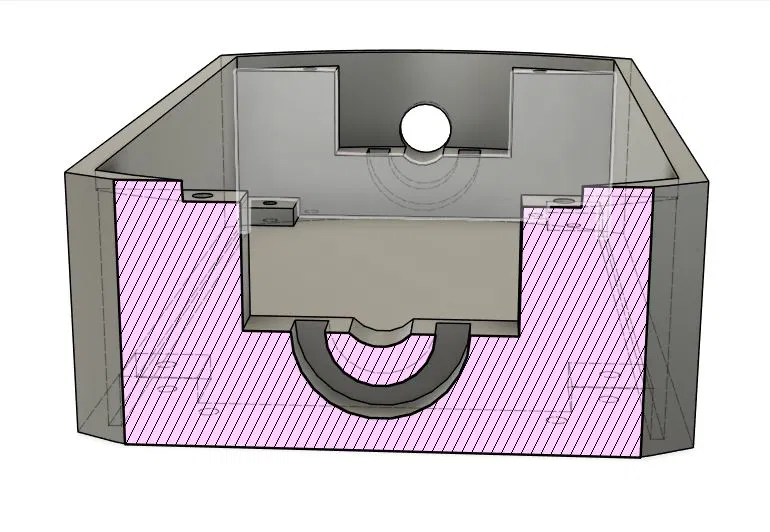

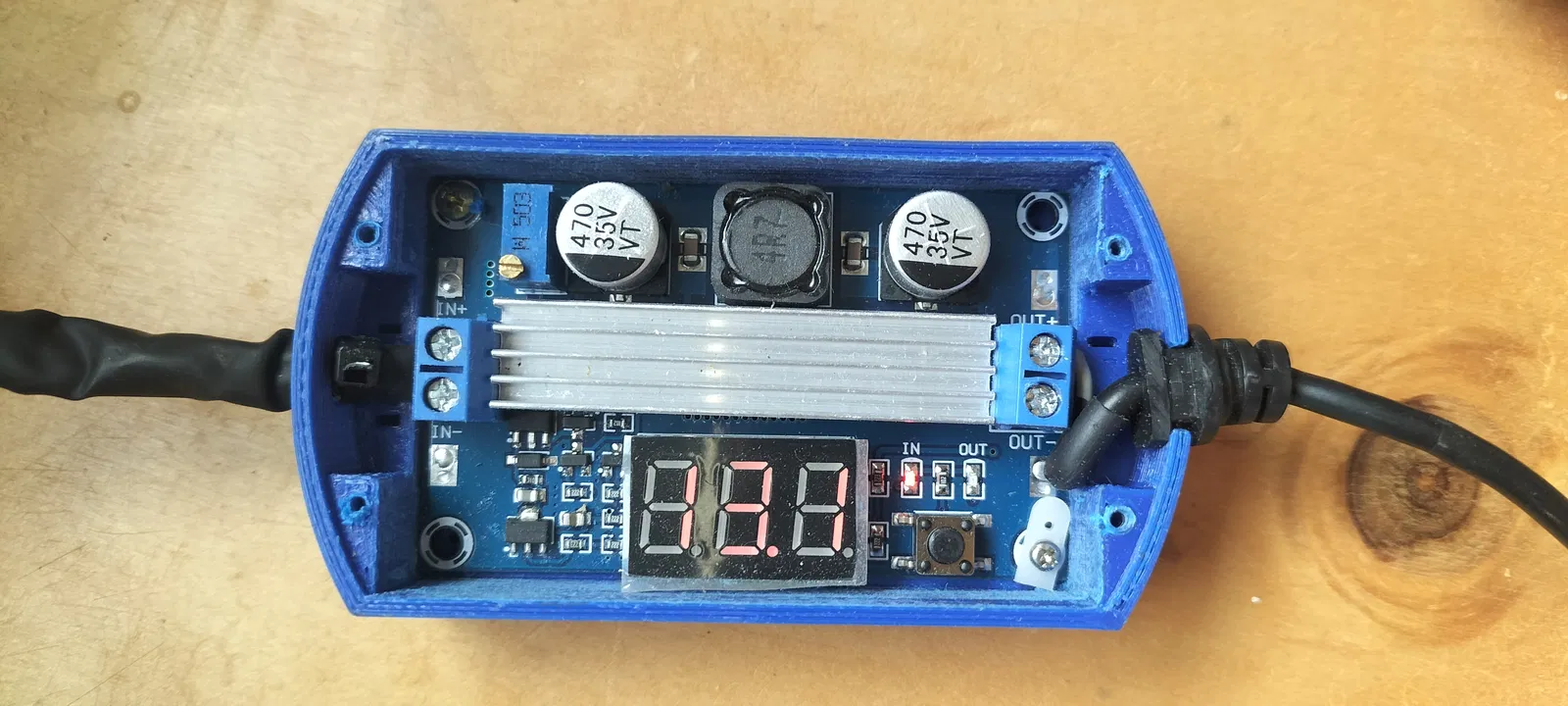

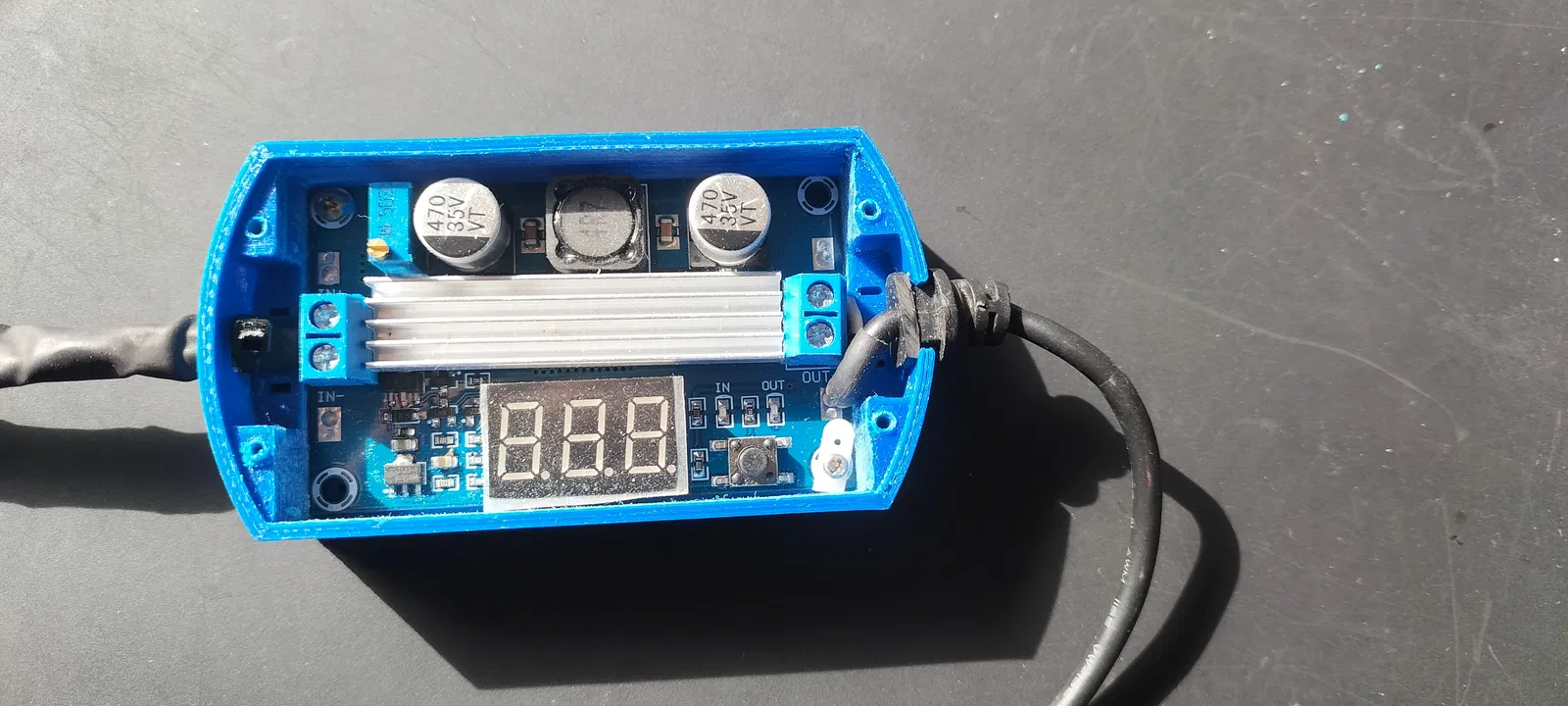

LTC1871 là một bộ chuyển đổi tăng áp (boost converter) đơn giản mua từ Ali Express mà chúng ta cần phải có vỏ bảo vệ. Mình dùng nó để cấp nguồn 19V cho laptop từ nguồn 12V. Phần vỏ sử dụng ốc vít đường kính 2mm để cố định nắp, kèm theo các rãnh hình móng ngựa để thắt dây rút giúp giảm lực căng cho dây cáp đầu vào và đầu ra. Trong bản mẫu ban đầu của mình, dây rút hơi khó luồn qua rãnh hình móng ngựa nên mình đã làm các rãnh này rộng hơn ở phiên bản này.
Bạn chỉ cần dùng một nút nhấn, nhưng trong file STL mình có để sẵn hai loại với đường kính khác nhau. Hãy chọn cái nào vừa vặn nhất với linh kiện của bạn nhé.
Mình in bằng nhựa PLA với thông số 15% infill và không cần hỗ trợ (no supports).
