Blast-OFF! - Máy diệt muỗi phiên bản tên lửa!

CHƯA ĐƯỢC KIỂM CHỨNG TẠI THỜI ĐIỂM ĐĂNG - hãy tự cân nhắc khi in và phóng! Tôi sẽ cập nhật mô hình này sau khi có kết quả thử nghiệm bay và điều chỉnh những thay đổi cần thiết.

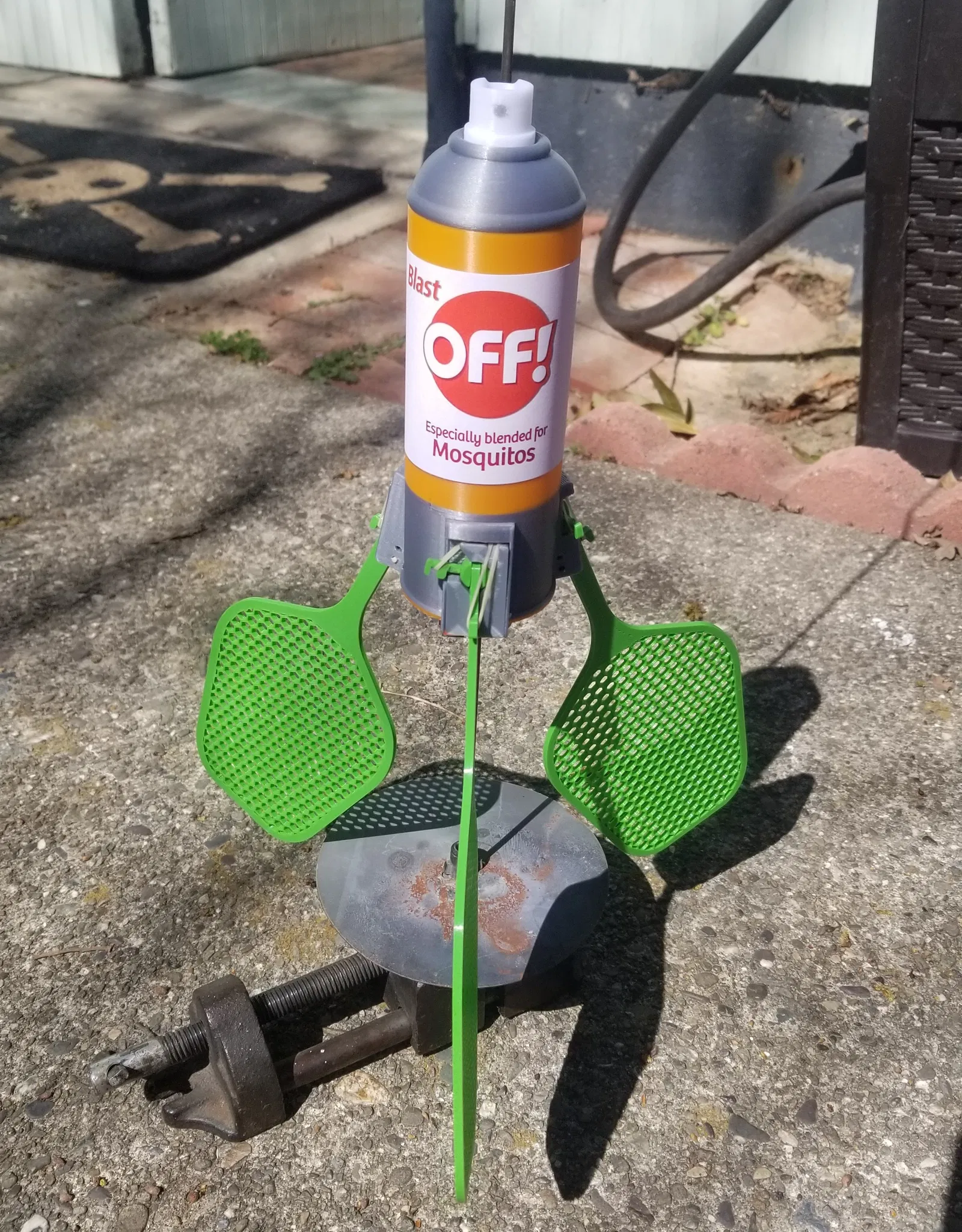

Các cánh vỉ đập muỗi sẽ xoay xuống vị trí phóng thẳng đứng và khóa vào các chốt trên bộ phận động cơ.

Khi Blast-OFF! đạt đến điểm cao nhất (apogee), bộ phận động cơ sẽ tách khỏi thân chính. Điều này giúp giải phóng các cánh vỉ đập, bung ra để thực hiện thu hồi thân máy theo cơ chế trực thăng. Bộ phận động cơ sẽ được thu hồi bằng một chiếc dù 12 inch.

Các linh kiện cần chuẩn bị thêm:

• Ống BT-20
• Dù
• Dây thun

(Đây là bản nhãn dán sơ khởi, bản đẹp hơn sẽ sớm ra mắt)

Cánh vỉ đập (Swat Fins)

Các cánh vỉ cần thiết lập 'đặc biệt' trong phần mềm slicer để chỉ in phần infill, tạo ra hình dáng vỉ đập muỗi đối xứng. Tôi đã đính kèm các tệp dự án được chuẩn bị sẵn trong PrusaSlicer.

Chiều cao lớp in: 0.2 mm

Infill = 15%

• Kiểu: Honeycomb (Tổ ong)
• Length of the infill anchor = 2 mm
• Maximum Length of the infill anchor = 12 mm

Số lớp và đường bao (Perimeters)

• Perimeters = 8
• Horizontal Shells: Solid Layers: Top = 0, Bottom = 0

Hộp màu xanh lá xác định vùng trên vỉ đập có 100% Infill.

Bản lề cánh vỉ đập

In chốt nằm phẳng để đảm bảo độ bền. Điểm xoay cần có hỗ trợ (supports). Tất cả các chi tiết nên được in đặc (solid).

Bộ phận này trượt vào thân tên lửa và vừa khít, bạn có thể cố định bằng hai 'chốt' làm từ đoạn dây nhựa thừa.

Bộ phận động cơ

Như đã đề cập, bộ phận này được thiết kế để tách khỏi tên lửa, giải phóng cánh vỉ đập. Bạn có thể để nó rơi tự do, nhưng một chiếc dù 12 inch nhỏ sẽ dễ dàng vừa vặn trong thân tên lửa và giúp hạ cánh nhẹ nhàng hơn. Ống BT-20 nên được dán vào nắp cuối, bạn cũng có thể thêm một ống lót BT-20 ngắn hơn vào nắp để cách nhiệt cho nhựa khỏi sức nóng của động cơ.
