Dụng cụ hỗ trợ gắn nam châm Magnet Insertion Tool v2
Phiên bản v2 của dụng cụ hỗ trợ gắn nam châm với thiết kế tối ưu, có ổ chứa tự động nạp lại và hệ thống treo đàn hồi. Phù hợp cho nhiều loại kích thước nam châm, hỗ trợ đắc lực cho các dự án in 3D của bạn.
Mô tả
CẬP NHẬT 24.09.2024
- Đã thêm biến thể cho nam châm 8x3mm (mình chưa thử nghiệm vì không có loại nam châm này. Nam châm có thể quá mạnh so với biến thể này).
CẬP NHẬT 20.09.2024
- Đã thêm biến thể cho nam châm 6x3mm
GIỚI THIỆU

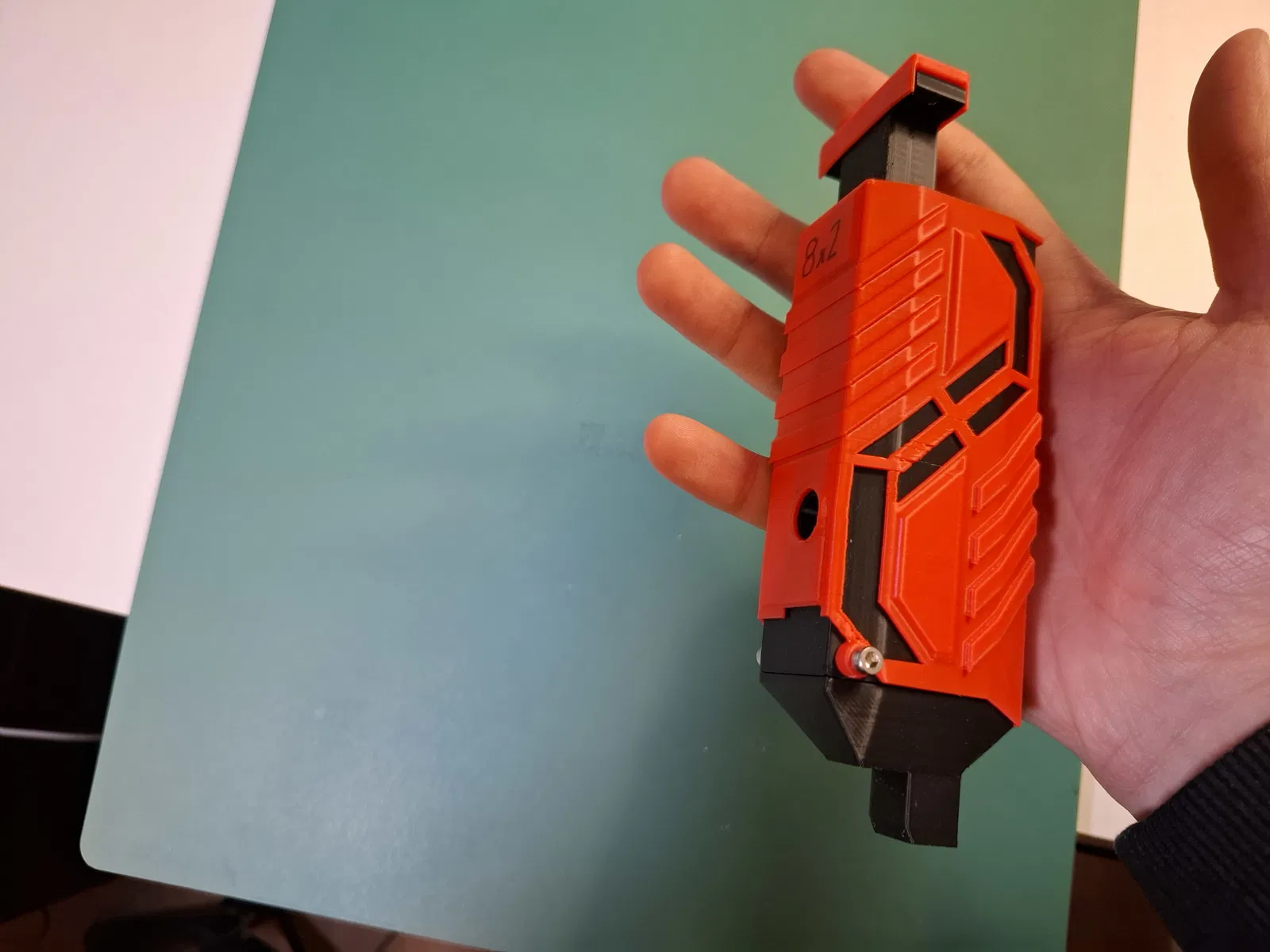

Phiên bản v2 của Dụng cụ hỗ trợ gắn nam châm (Magnet Insertion Tool) với:
- Kích thước đầu gắn được tối ưu hóa
- Hệ thống treo cho cò bấm
- Ổ chứa nam châm tự động nạp lại
IN ẤN
Tất cả các bộ phận đã được đặt đúng hướng. Chỉ có phần “Tip” (đầu gắn) là cần dùng Support Material.
Mình in toàn bộ bằng nhựa PLA, chiều cao lớp 0.2mm, vòi phun 0.4mm trên máy Anycubic Kobra 2 Pro.
FILAMENT
Mình dùng PLA+ của Elegoo nhưng các loại PLA khác vẫn dùng tốt.
PLA+ của Elegoo (reflink)
PHẦN CỨNG
Các kích thước nam châm hiện đã được kiểm tra và hỗ trợ:
- 5x1mm
- 6x2mm
- 8x2mm
- 6x3mm
- 8x3mm (chưa kiểm tra)
Các linh kiện khác bạn cần chuẩn bị:
- 2x ốc M3x6mm
- 3x ốc M3x10mm
- Dây thun
- 3x Nam châm theo kích thước bạn chọn
LẮP RÁP
Có một tệp PDF đính kèm trong các tệp tải về hướng dẫn chi tiết cách lắp ráp, bên cạnh đó bạn cũng có thể xem các bước lắp đơn giản trong Video.

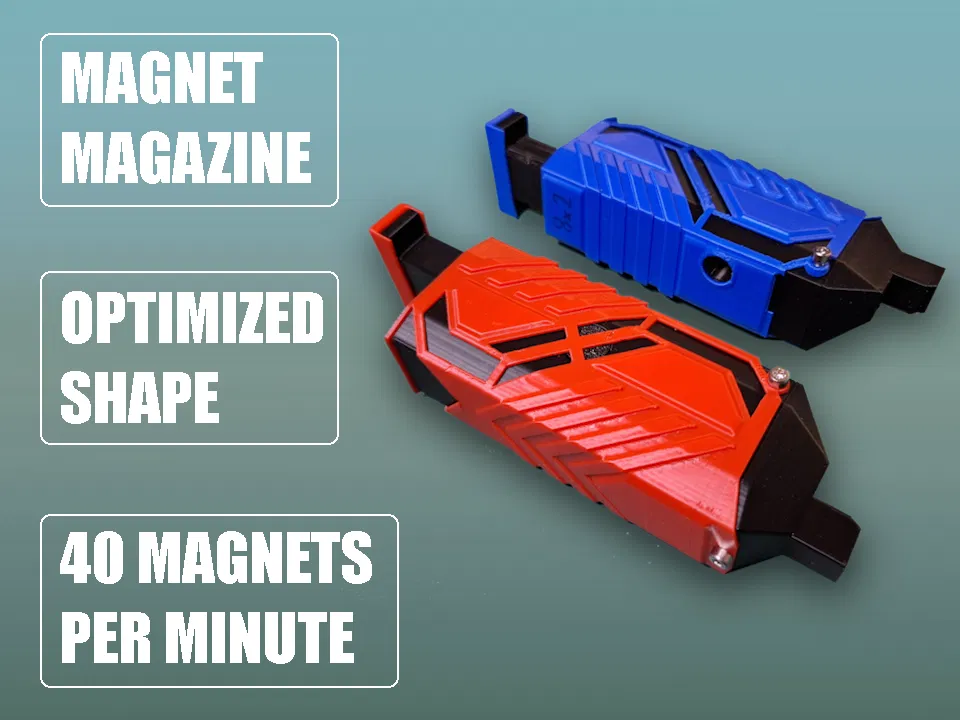

Mình khuyên các bạn nên in 2 dụng cụ, mỗi cái cho một cực của nam châm. Mình đã in một cái màu đỏ và một cái màu xanh để dễ phân biệt.
