Móc khóa NFC Tag (3 kiểu dáng)

Tác giả orax

Lượt tải
4.110
Lượt thích
693
Lượt coi
16.631
Bản remix
1

File 6 1,8 MB

  • nfc-tags-preview_1773179843.3mf3MF · 264,4 KB
  • nfc-tag-teardrop_1773179844.stlSTL · 249,1 KB
  • nfc-tag-rectangle_1773179845.stlSTL · 227 KB
  • nfc-tag-square_1773179846.stlSTL · 227,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

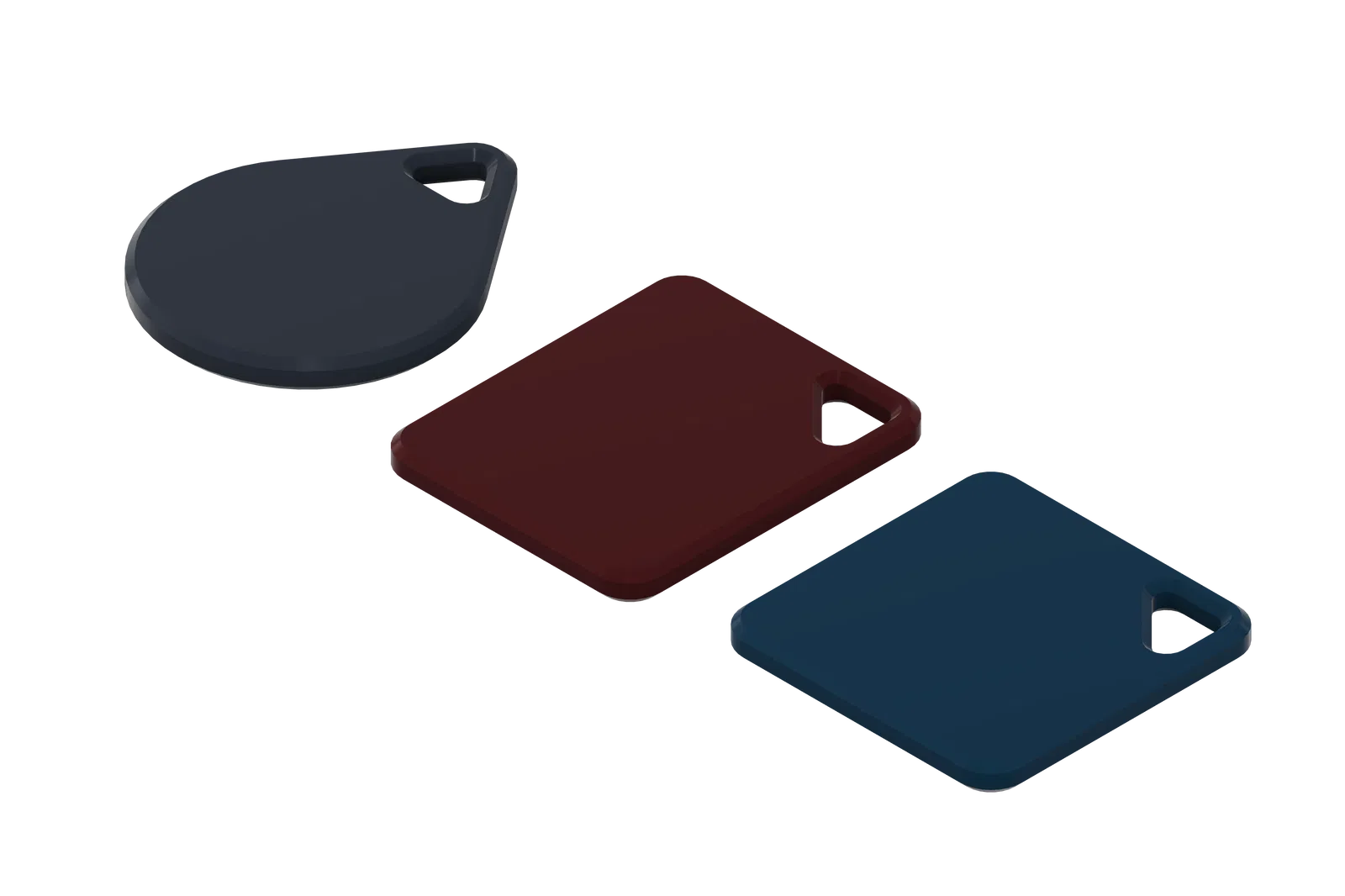

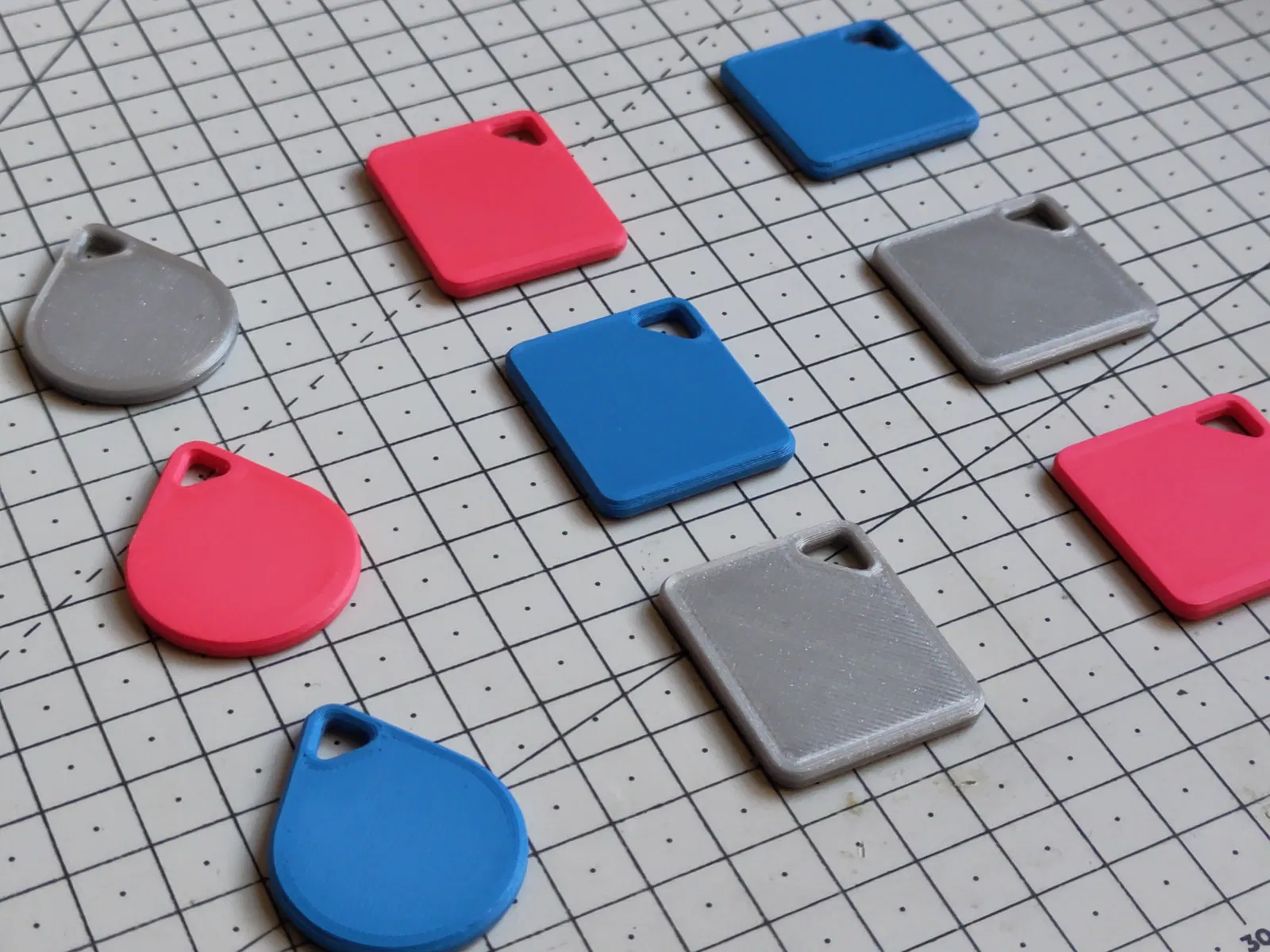

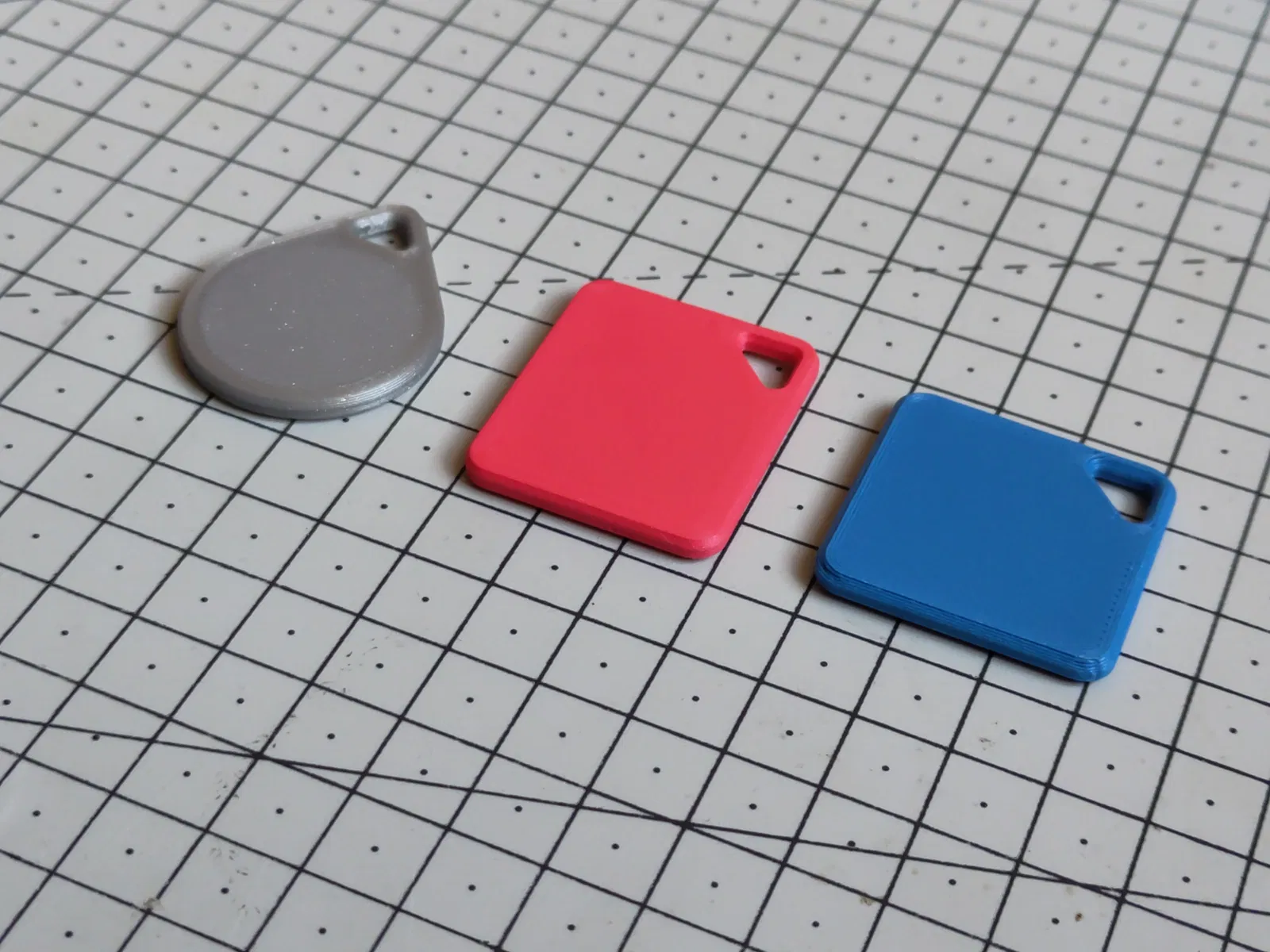

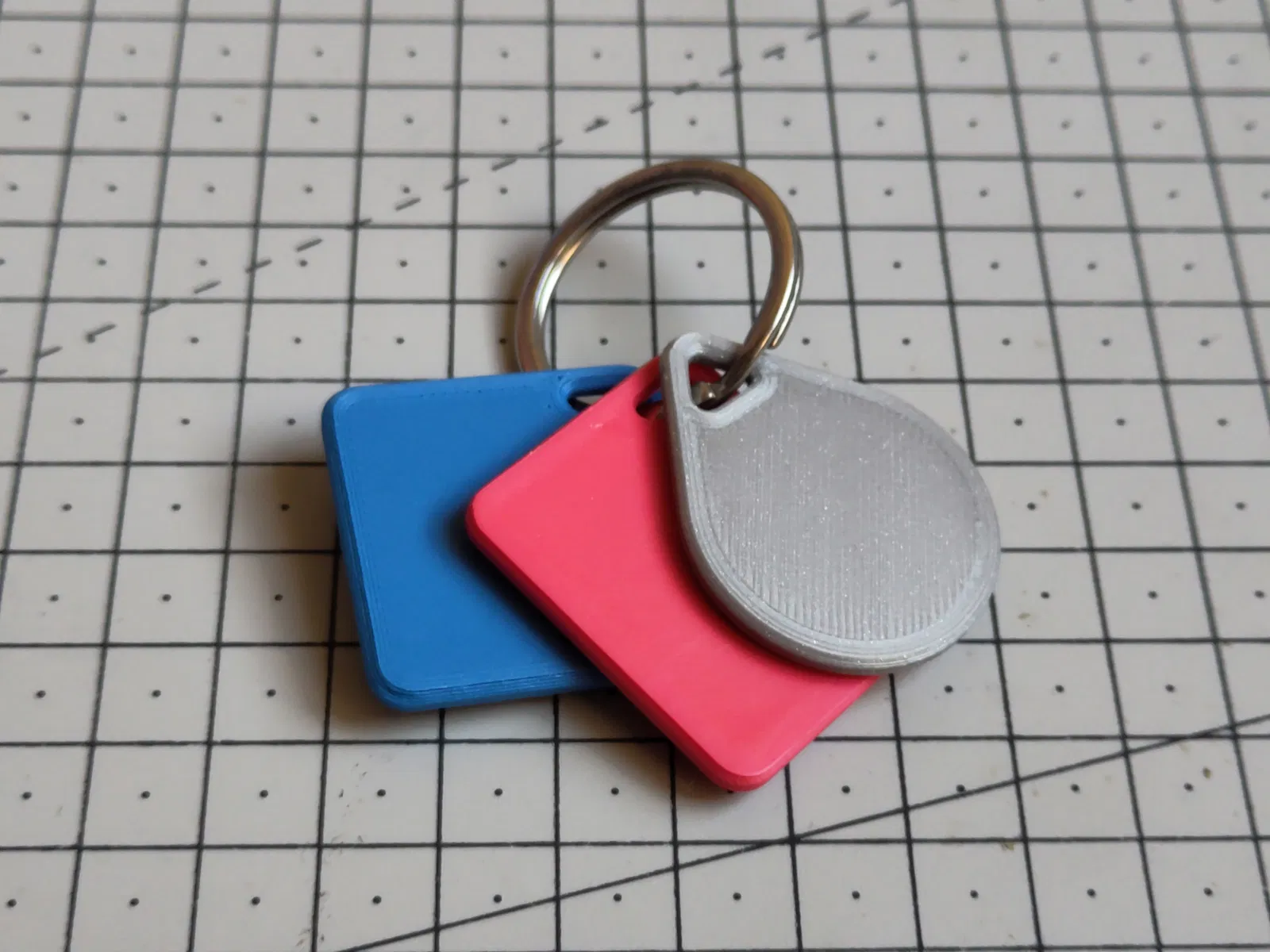

Bộ sưu tập móc khóa NFC Tag với 3 kiểu dáng cho bạn lựa chọn:

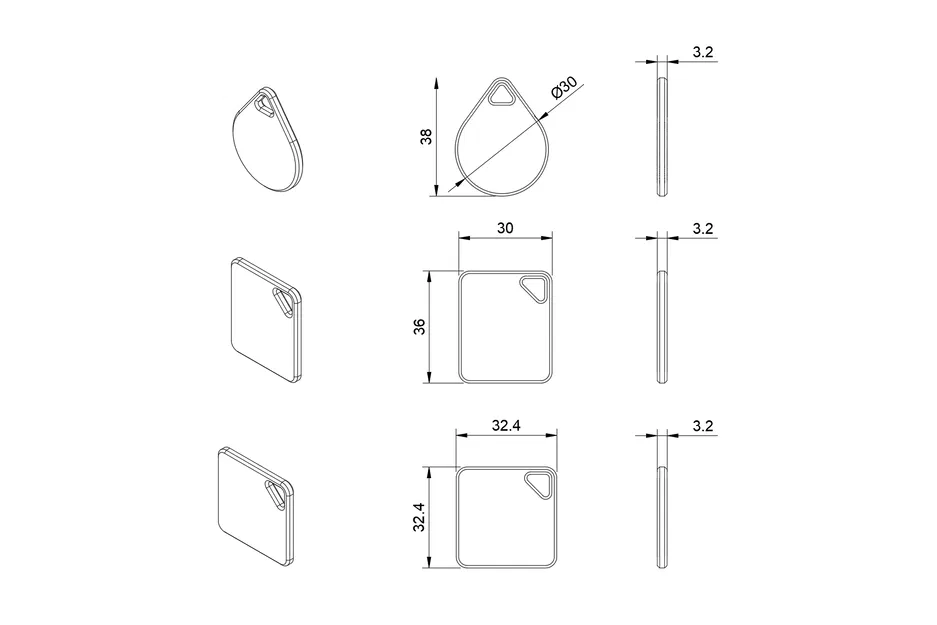

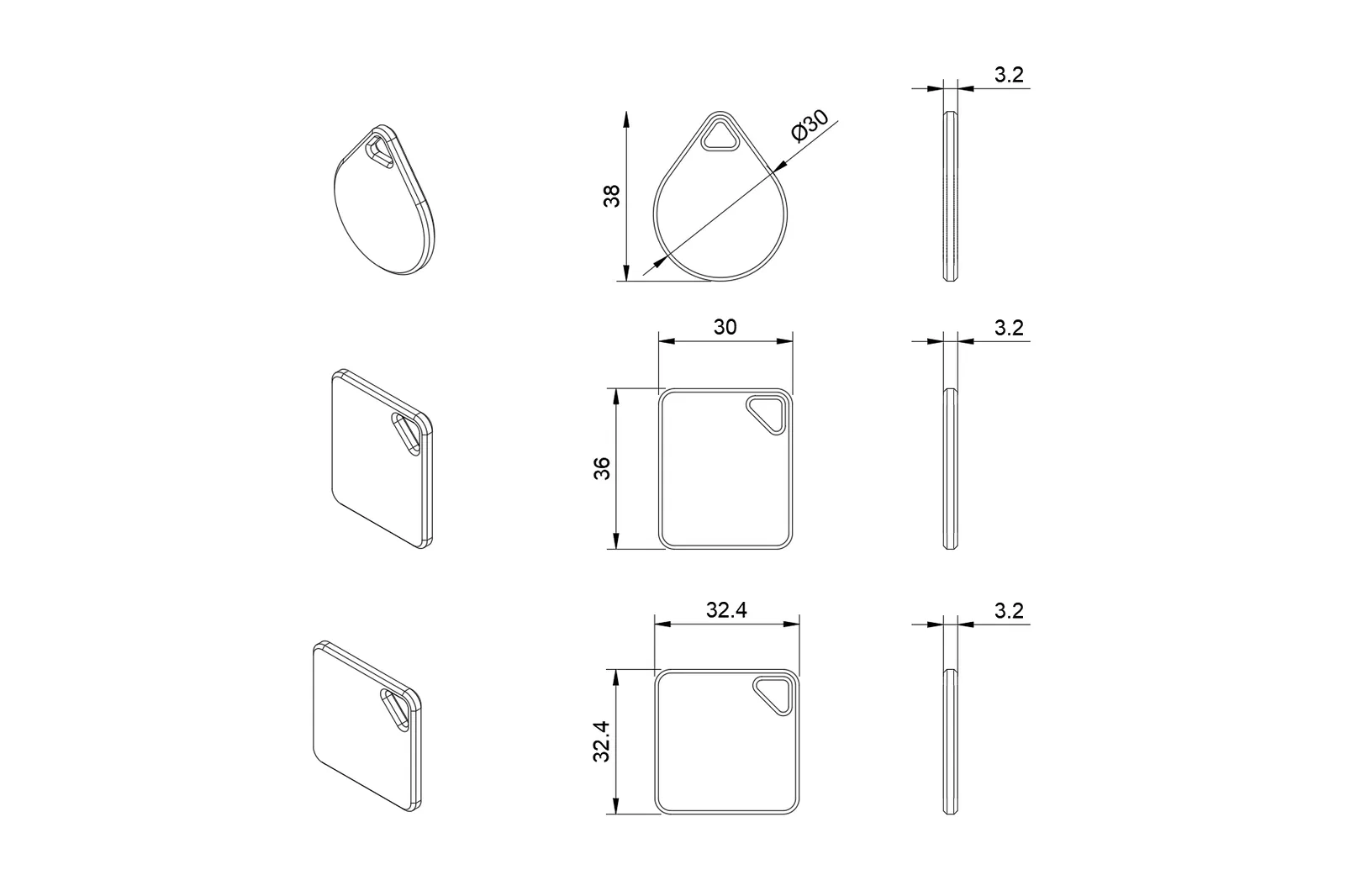

  • nfc-tag-teardrop: hình giọt nước 38 × 30 mm
  • nfc-tag-rectangle: hình chữ nhật 36 × 30 mm
  • nfc-tag-square: hình vuông 32.4 × 32.4 mm

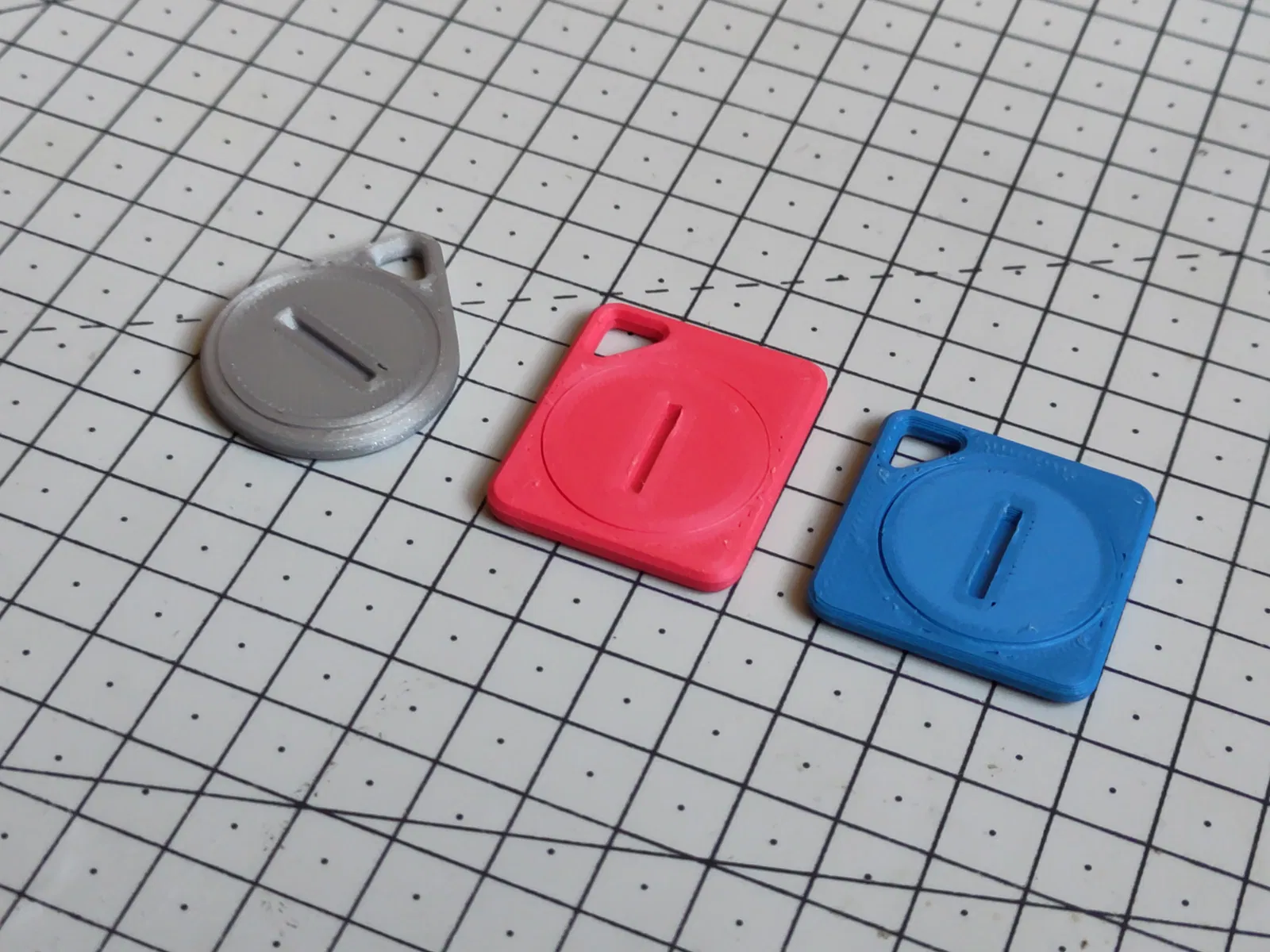

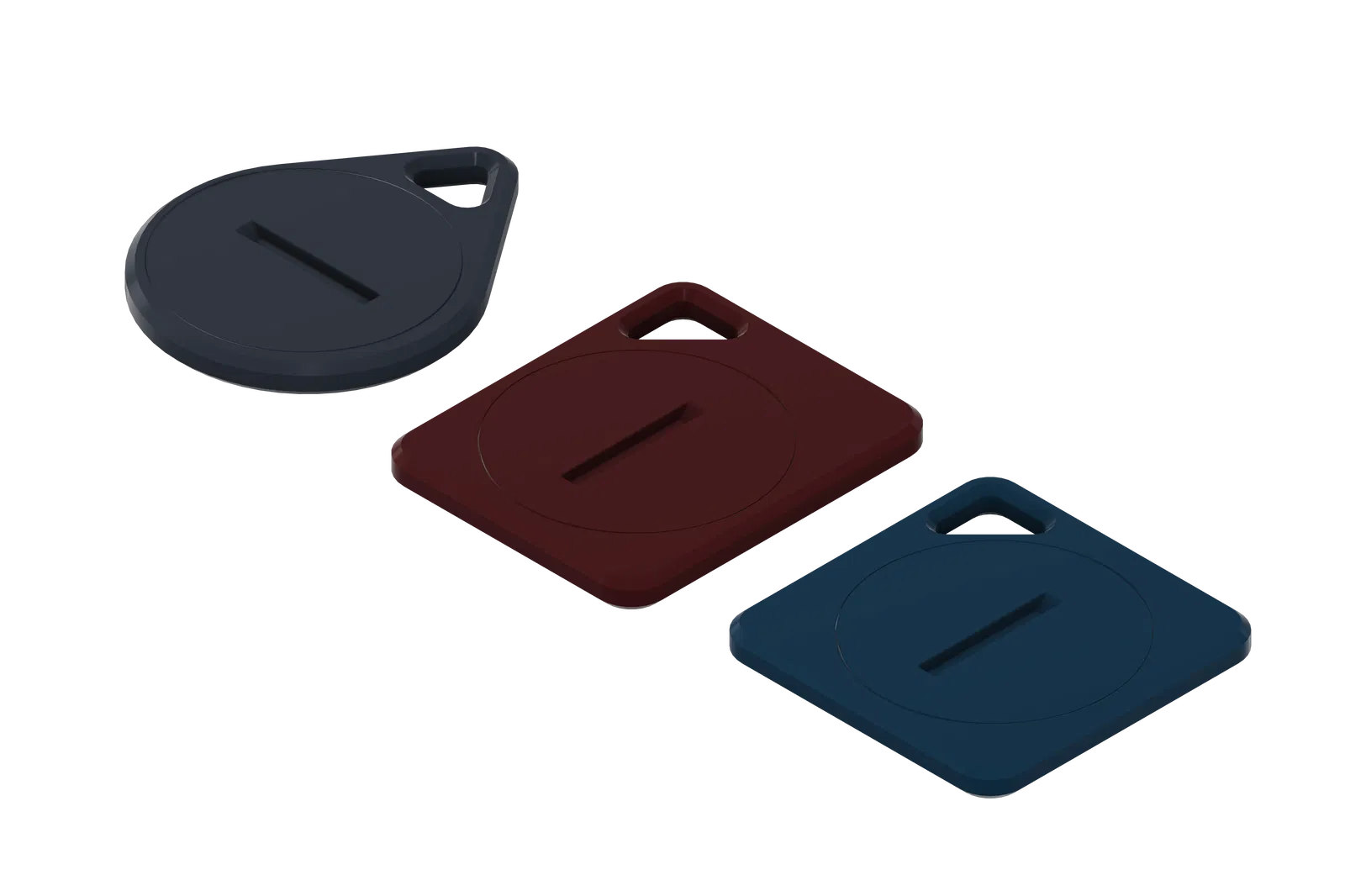

Mỗi móc khóa đều có phần khe vặn ren ở mặt sau, được thiết kế để gắn thẻ NFC cùng với mẫu nfc-tag-screw đi kèm. Bạn có thể dùng một đồng xu (dày dưới 2 mm) để vặn mở hoặc đóng nắp dễ dàng. Khoang trống bên trong sau khi đóng lại cao 0.6 mm, hoàn toàn vừa vặn cho thẻ dán NFC 25 mm hoặc thẻ PVC NFC 25 mm.

Lắp ráp

Để hoàn thiện một chiếc móc khóa, bạn cần in một phần thân (tùy chọn kiểu giọt nước, chữ nhật hoặc vuông) và một phần nắp vặn (screw). Sau khi in xong, tùy vào việc bạn dùng thẻ PVC hay thẻ dán, hãy thực hiện theo cách sau:

  • Đặt thẻ PVC vào trong hốc rồi dùng đồng xu vặn nắp phía sau lại.
  • Dán thẻ NFC vào hốc trên thân hoặc dán trực tiếp lên phần nắp trước khi đóng lại.

Hướng dẫn in

Tùy thuộc vào độ chính xác của máy in, bạn có thể cần điều chỉnh kích thước phần nắp vặn (nfc-tag-screw.stl) xuống còn 99% hoặc 98% nếu cảm thấy hơi chật. Đối với các thành phần khác, bạn nên dùng các thông số khuyến nghị sau:

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mff3zstl
Số file mô hình
6
Tổng dung lượng
1,8 MB
File lớn nhất
732 KB
