Adapter chân pin Parkside 20V tích hợp M3 Insert in 3D 1

1 hình

DIY

Adapter chân pin Parkside 20V tích hợp M3 Insert in 3D

Remix từ Adapter WAGO cho Pin Parkside (Hệ Pin Li-Ion 20V) Tác giả Lopata_255_386266

Tác giả vbence121_283108

Lượt tải
2
Lượt coi
83

File 2 1,9 MB

  • Parkside_adapter_M3_1773162911.stlSTL · 222,9 KB
  • Wago_parkside_adapter_M3_1773162913.stlSTL · 1,7 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Adapter chân pin Parkside 20V tích hợp M3 insert

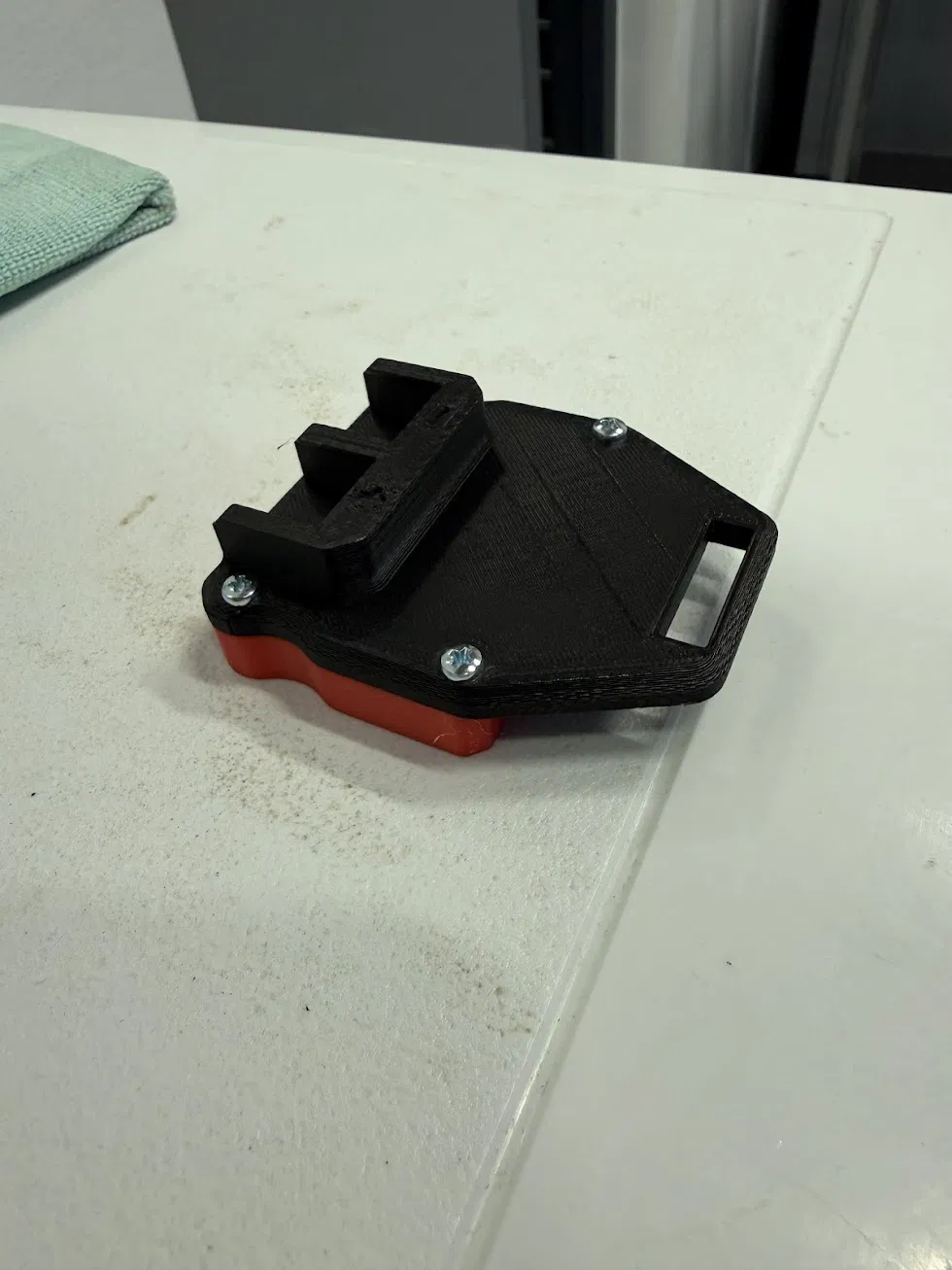

Đây là mẫu thiết kế cải tiến từ bộ chuyển đổi (adapter) pin Parkside 20V truyền thống, được tối ưu hóa để hỗ trợ sử dụng các loại ốc cấy (heat-set M3 insert) phổ biến trên thị trường hiện nay. Với việc thay đổi lỗ bắt vít lên đường kính 4.5mm, mẫu in này cho phép bạn gắn các loại ốc cấy M3 có đường kính ngoài 5mm một cách chắc chắn và thẩm mỹ nhất. Nếu anh em đang sử dụng các dòng máy cầm tay Parkside 20V và muốn chế cháo hoặc tích hợp thêm các phụ kiện WAGO, đây chính là giải pháp lý tưởng giúp việc lắp ráp trở nên dễ dàng và bền bỉ hơn nhiều so với việc bắt vít trực tiếp vào nhựa.

Thiết kế này giúp kết nối các module điện một cách gọn gàng, phù hợp cho những ai thích tự tay nâng cấp hệ thống pin dự phòng hoặc các bảng phân phối điện chuyên dụng. Việc sử dụng M3 insert sẽ giúp cho kết cấu nhựa không bị lờn ren sau nhiều lần tháo lắp, đặc biệt quan trọng đối với các thiết bị cần bảo trì hoặc thay đổi thường xuyên. Bạn chỉ cần in phần nhựa này, sau đó dùng mỏ hàn nhiệt để ép M3 insert vào lỗ, tạo nên một điểm liên kết kim loại trên nhựa cực kỳ cứng cáp.

Những điểm nổi bật và lưu ý khi in 3D:

  • Tối ưu cho M3 insert: Lỗ được mở rộng lên 4.5mm, tương thích hoàn hảo với các loại ốc cấy OD 5mm phổ biến.
  • Chất liệu khuyên dùng: Nên sử dụng nhựa PETG hoặc ABS để đảm bảo độ bền nhiệt và khả năng chịu lực tốt khi gắn pin Parkside.
  • Cấu trúc in: Thiết lập in với độ phủ (infill) tối thiểu 40-50% để đảm bảo độ cứng cho phần chân đế gắn pin.
  • Độ dày lớp in (Layer height): 0.2mm là lựa chọn hợp lý để vừa đảm bảo tốc độ, vừa giữ được chi tiết sắc nét tại các lỗ bắt vít.
  • Lưu ý quan trọng: Hãy đảm bảo rằng bạn đã vệ sinh sạch các bavia nhựa sau khi in để M3 insert vào được ngay ngắn, tránh trường hợp lệch tâm gây mất thẩm mỹ.
  • Ứng dụng rộng rãi: Rất phù hợp để chế thêm các đầu nối dây điện dạng WAGO hoặc giá đỡ linh kiện trên bộ pin 20V.

Với thiết kế này, công việc DIY của anh em sẽ chuyên nghiệp hơn hẳn, không còn nỗi lo bị tuôn ren hay vỡ nhựa khi vặn vít như các mẫu cũ nữa.
