Adapter WAGO cho Pin Parkside (Hệ Pin Li-Ion 20V)

Tác giả Lopata_255_386266

Lượt tải
945
Lượt thích
619
Lượt coi
13.000
Bản remix
2

File 2 2 MB

  • Parkside_adapter_1766372219.stlSTL · 370,6 KB
  • WAGO_Parkside_adapter_1766372220.stlSTL · 1,7 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 2

Coi hết 2 bản remix

Thông tin

Mã mẫu
#173292
Danh mục
DIY
Ngày đăng

Mô tả

📝 Mô tả

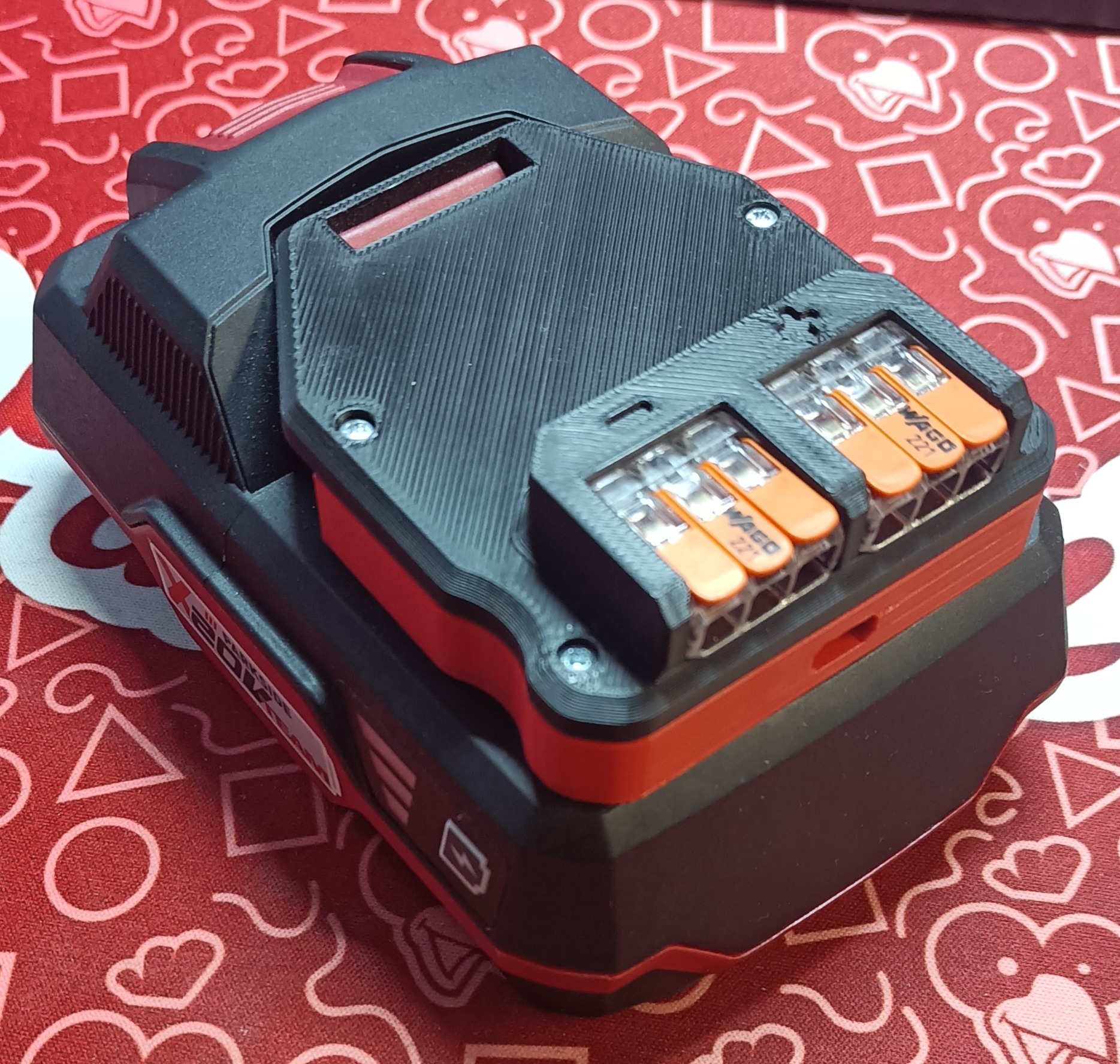

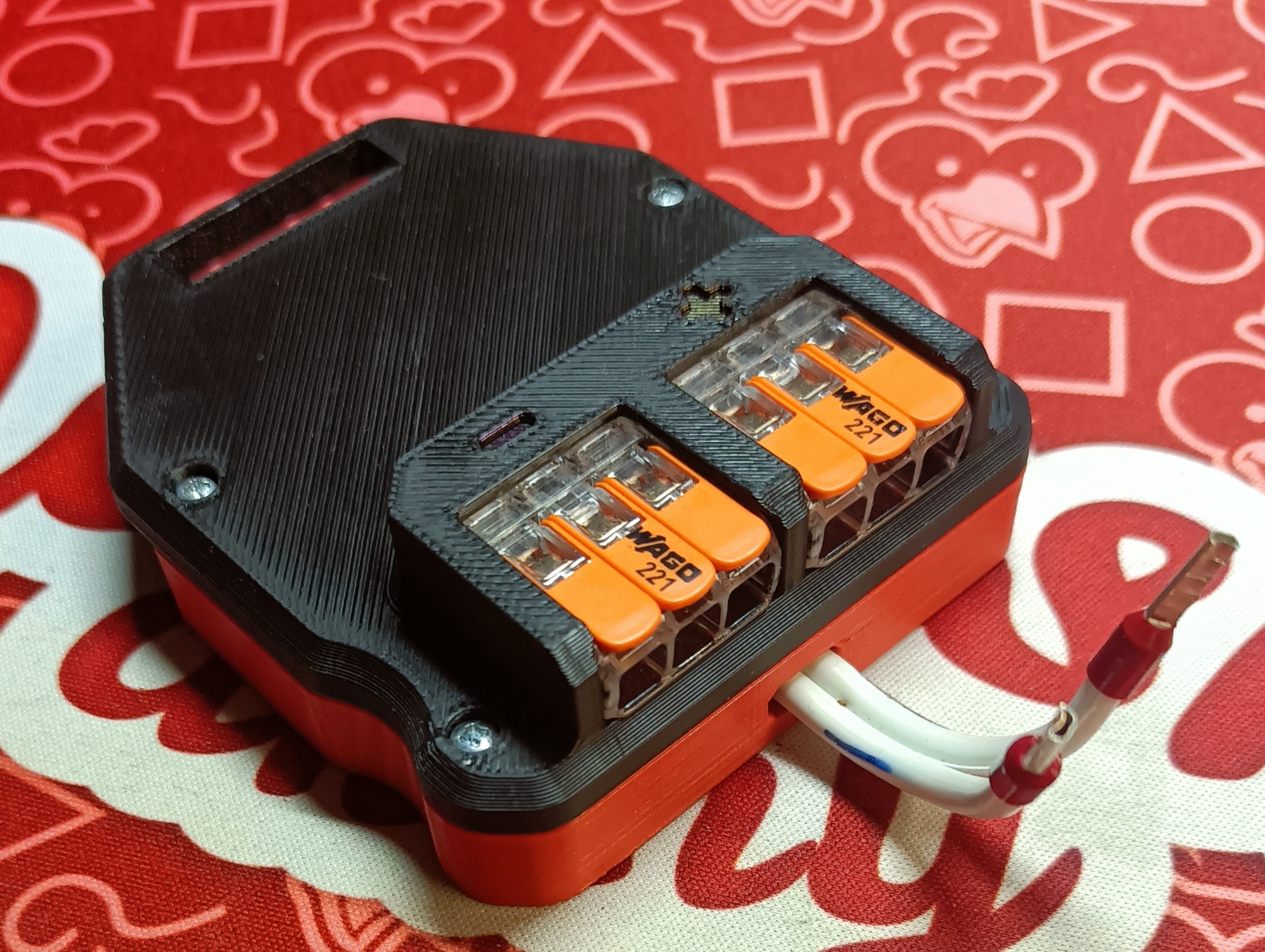

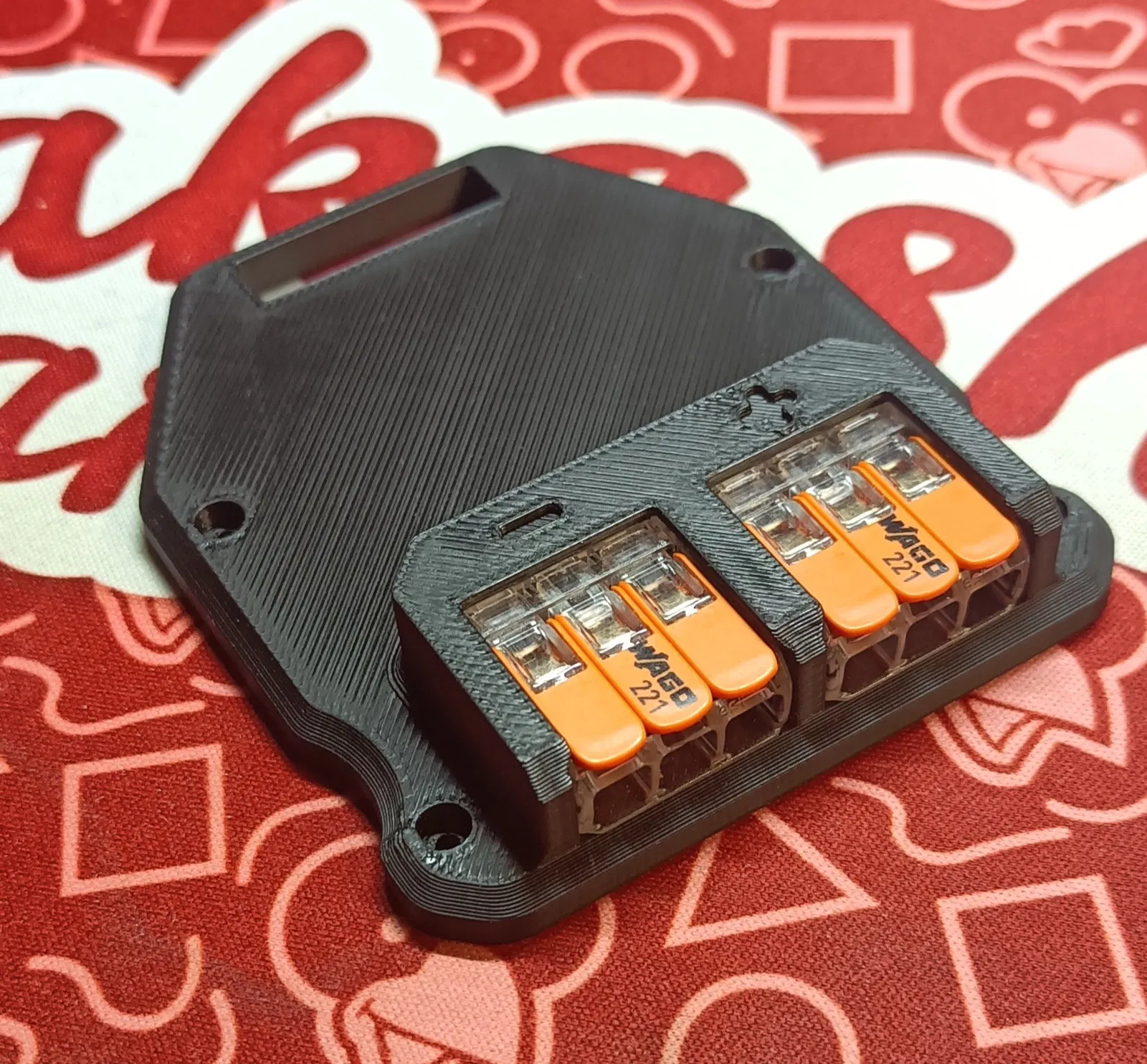

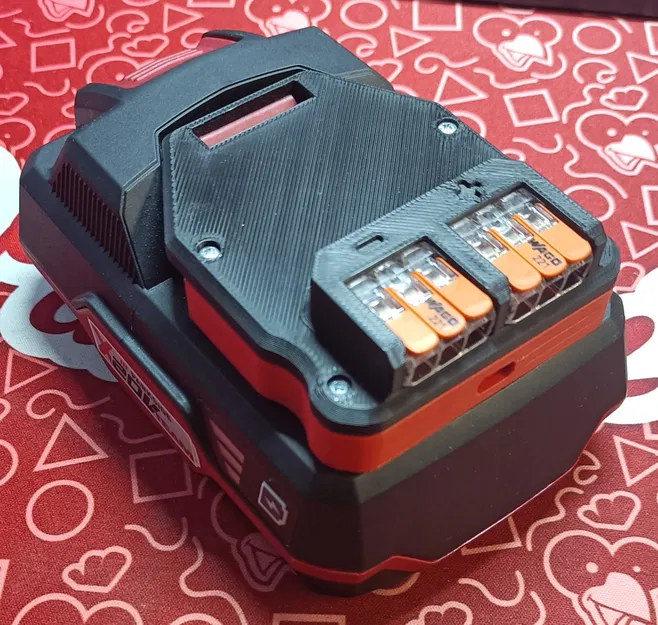

Cái adapter in 3D này cho phép anh em xài pin Parkside 20V Li-Ion làm nguồn điện di động qua các em WAGO 221 connectors.
Nó có sẵn lỗ để gắn M2 heat-set inserts, làm cho sản phẩm hoàn chỉnh nhìn chuyên nghiệp lắm luôn — khỏi cần keo, khỏi lỏng lẻo, chỉ cần siết ốc là xài.

Quá ngon để cấp điện cho mấy dự án nhỏ như Arduino, LED strips, cảm biến, hay test mạch khi mà chỗ anh em không có ổ điện.
Adapter này khớp y chang với dòng pin Parkside X20V Team và có thể in không cần support.

⚙ In ấn & Lắp ráp

Chất liệu: PETG / PLA+

Độ cao lớp in: 0.2 mm

Infill: 30 %

Support: Không cần

Heat-set inserts: M2 đồng

Dòng điện khuyến nghị: tối đa 3 A

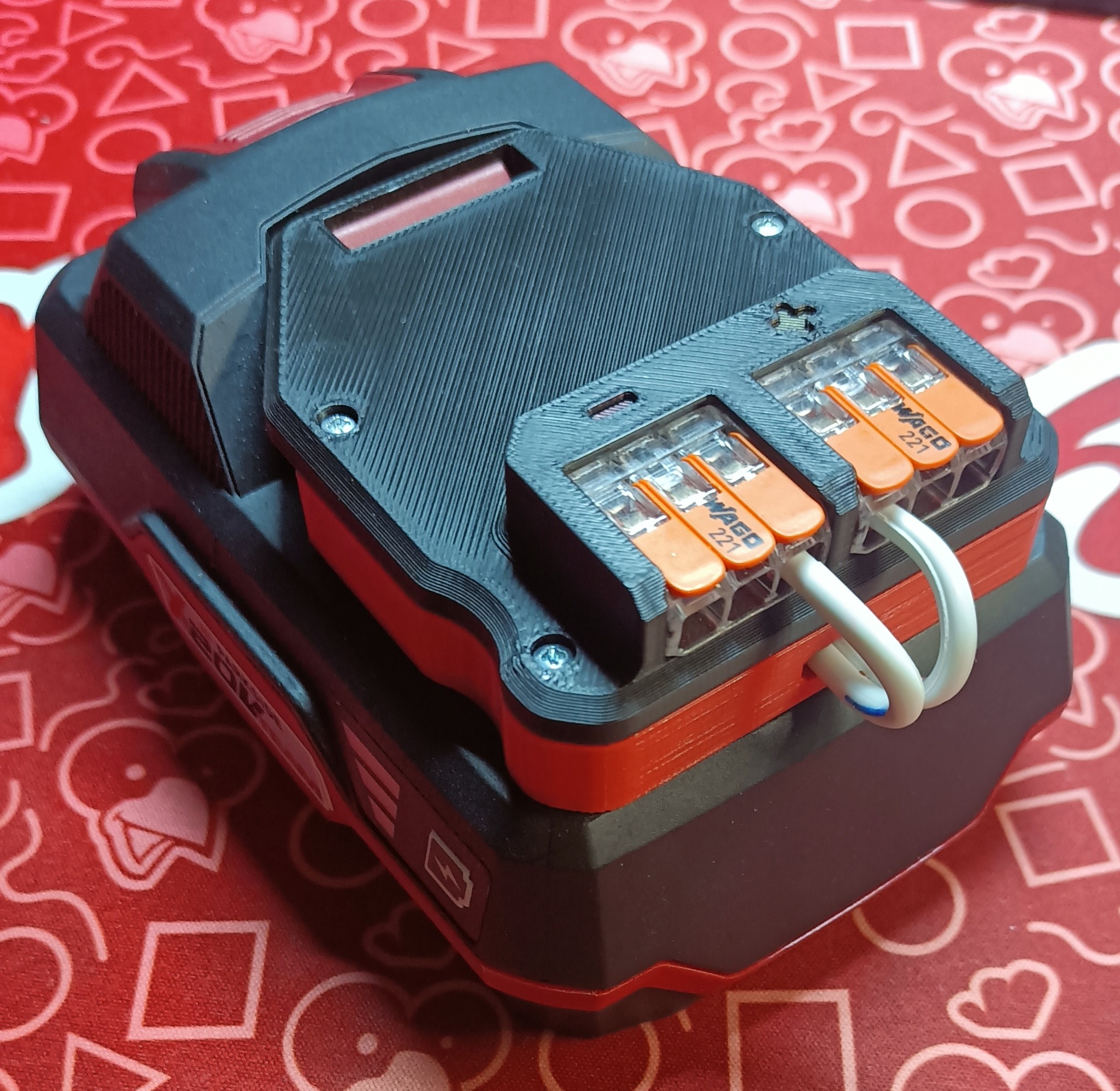

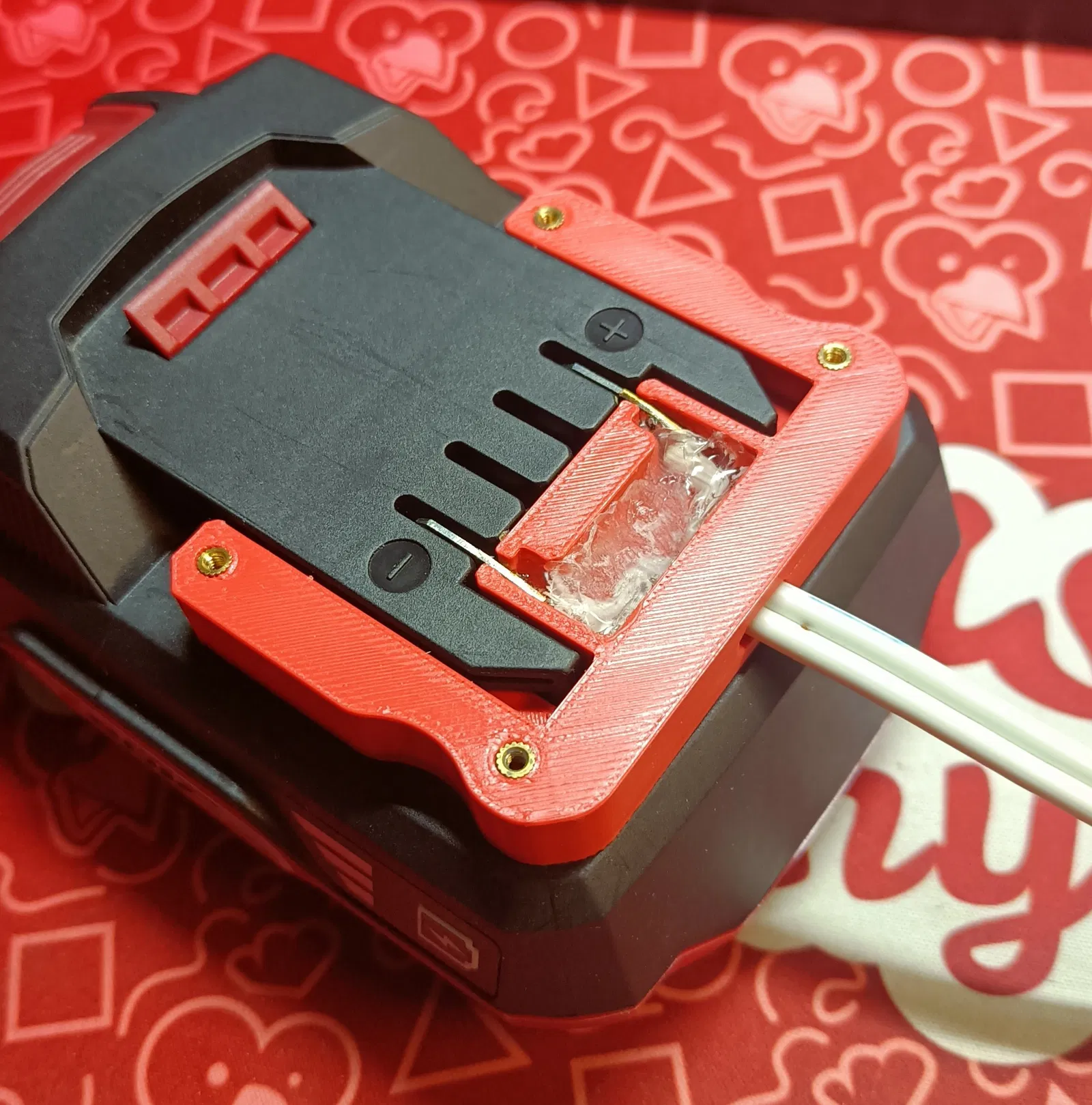

Chỉ cần cắm hai sợi dây (dương và âm), nối vô kẹp WAGO 221, rồi gắn cái adapter vô pin là xong.

⚡ Lưu ý an toàn

Cái adapter này chỉ để dùng cho prototype dòng thấp thôi nha.
Tuyệt đối không dùng để cấp điện cho máy móc hay thiết bị tải nặng.

💬 Lời từ Designer

Tôi muốn có cách đơn giản, gọn gàng để tận dụng mấy cục pin Parkside của mình cho mấy dự án nhỏ trong xưởng.
Kết hợp với WAGO 221 connectors hóa ra là giải pháp quá đỉnh — an toàn, nhanh gọn và linh hoạt.
