Xe RC in 3D (3D Printed RC car)
Đây là mẫu xe RC tự thiết kế với hệ thống lái Ackermann và động cơ DC. Dự án bao gồm các file in 3D và khung gầm linh hoạt, cho phép bạn tùy ý lắp đặt hệ thống điều khiển như ESP32 hay bất kỳ linh kiện nào khác.
Mô tả

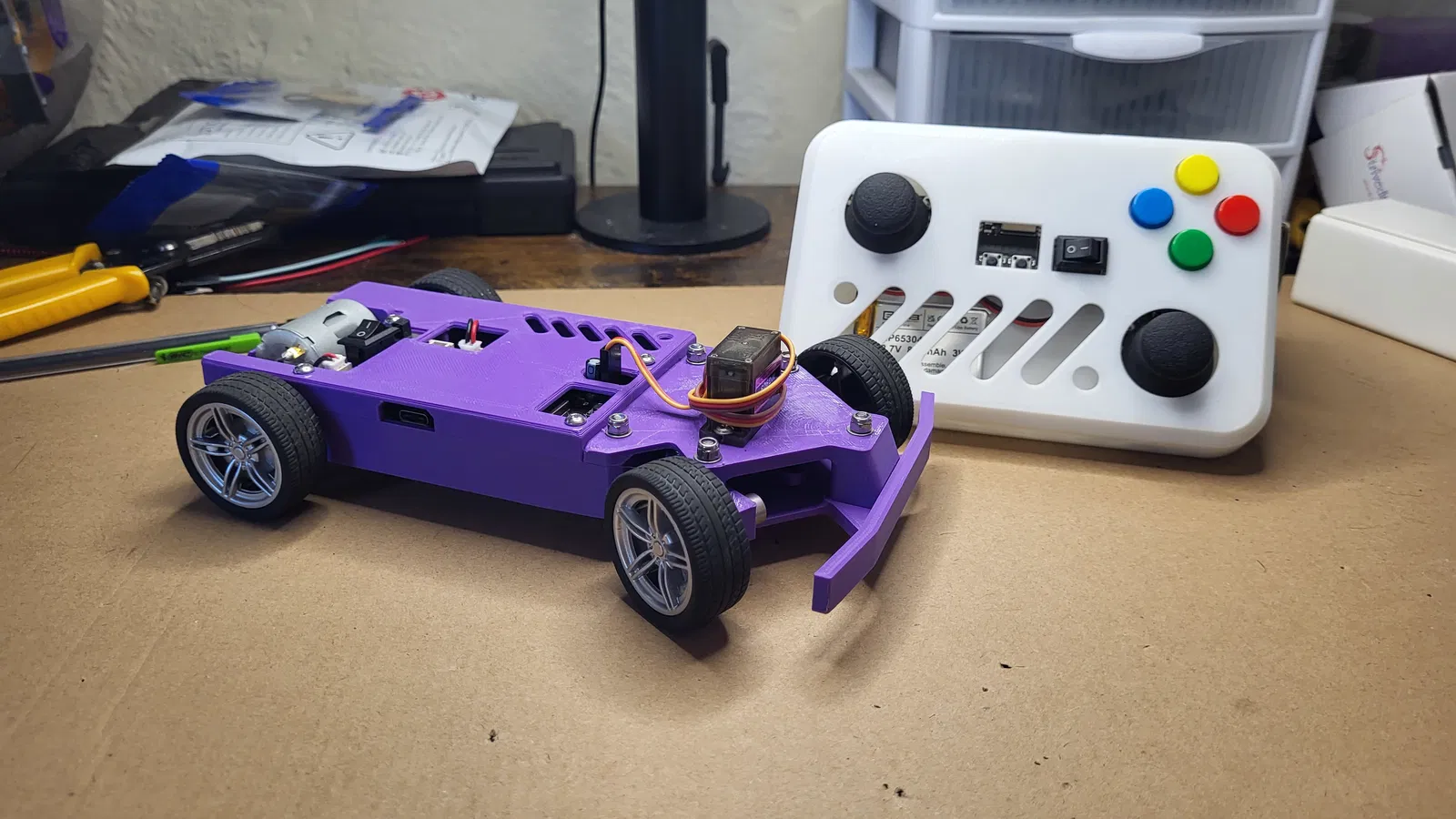

Đây là chiếc xe RC tự in 3D gần như 100% do mình thiết kế. Ban đầu, mình thiết kế dự án này để dùng với các mạch PCB ESP32 tùy chỉnh, nhưng mình cũng đã đính kèm một bộ khung (chassis) trống để mọi người có thể tùy ý lắp đặt các thiết bị điều khiển theo ý thích.
Danh sách linh kiện:
- 1x Trục 3mm x 100mm shaft
- 2x Trục 3mm x 30mm shaft
- 12x Vòng bi 3mm x 7mm x 3mm bearings
- 1x Bánh răng nhựa 12T 122A gear
- 1x Động cơ Servo MG90s
- 3x Khóa trục Collar (1 cái cho mỗi trục trước và 1 cái cho bánh răng in 3D)
- 1x Động cơ DC 280 motor
- 2x Ốc vít M2.5 6mm (dùng cho động cơ)
- 7x Đai ốc chống xoay M3 nut
- 1x Đai ốc thường (cho vị trí kết nối giữa “servo arm” và “ackermann”)
- 17x Vòng đệm M3
- 3x Ốc đầu tròn M3 12mm
- 5x Ốc đầu tròn M3 25mm (cho tất cả các ốc này, mình khuyên mọi người nên mua bộ này)
- 4x Bánh xe trục 3mm (mình đã dùng loại này nhưng bạn hoàn toàn có thể tự in bánh xe)
Cho mình biết ý kiến của mọi người nhé! File thiết kế Fusion360 cũng được đính kèm ở đây, nên cứ thoải mái tùy chỉnh để phù hợp với nhu cầu của các bạn.
Github: https://github.com/tommybee456/ESP32-Car-Project
Video Youtube:
Dự án Easy EDA:
