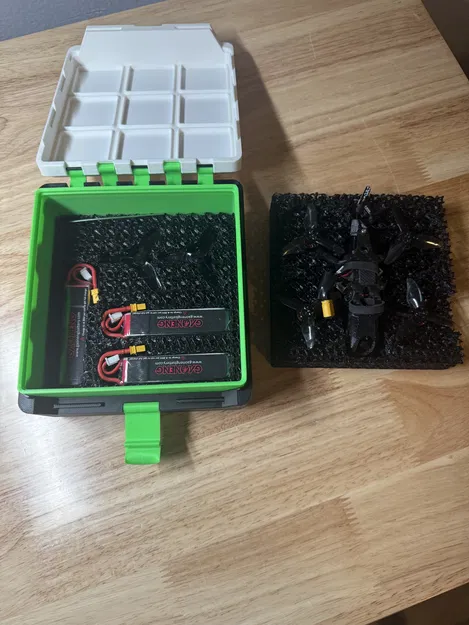

Hộp bảo vệ AlfaRC Cub-AIO 2in FPV kèm đệm TPU

Đây là mẫu hộp bảo vệ cho drone AlfaRC Cub-AIO 2in FPV. Thiết kế này sử dụng vật liệu TPU để tạo lớp đệm mềm bên trong, giúp bảo vệ drone, pin và cánh quạt khỏi va đập. Mẫu hộp này được thiết kế theo chuẩn Gridfinity 3x3x9, bạn có thể tìm thấy tệp gốc tại đây: Modern Gridfinity Case.

Những thứ bạn cần chuẩn bị

Để lấy file cho hộp, bạn hãy truy cập vào Modern Gridfinity Case và sử dụng liên kết Onshape của tác giả để cấu hình hộp theo kích thước 3x3x9. Sau khi in xong hộp, bạn hãy tiếp tục in khay Gridfinity 3x3x9 để lót lớp đệm TPU vào. Cuối cùng là đến phần in TPU, mình có để hướng dẫn chi tiết bên dưới.

Hướng dẫn in lớp đệm TPU

TPU mỗi hãng hoặc mỗi màu sẽ có độ cứng khác nhau, nên mình cần thử nghiệm infill để tìm ra độ đàn hồi ưng ý nhất.

Trong các file của mẫu này, mình có để kèm một khối test TPU. Bạn hãy lấy khối đó đưa vào phần mềm slicer nhé.

Khi đã đưa vào slicer, bạn hãy thiết lập các thông số sau:

• Layer Height: 0.20mm
• Wall/Perimeters: 0
• Top Shell Layers: 0
• Bottom Shell Layers: 2
• Infill: Gyroid

Với tỷ lệ infill, hãy bắt đầu từ 15% và giảm dần cho đến khi đạt được độ êm ái mà bạn mong muốn.

Khối test sẽ trông như thế này:

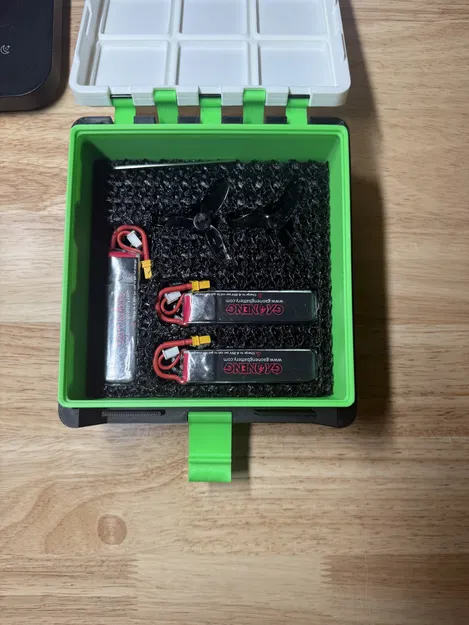

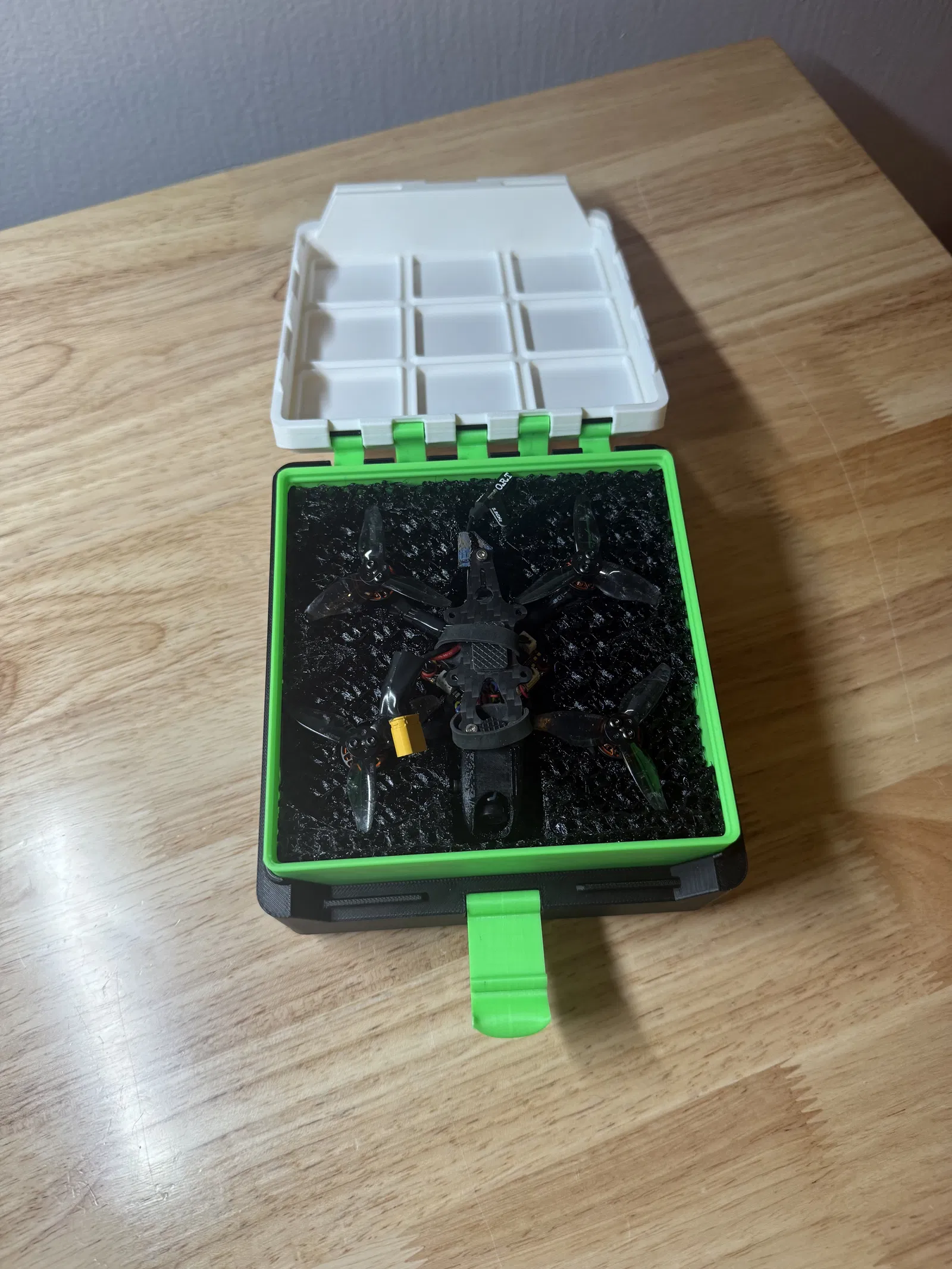

Sau khi đã hài lòng với độ đàn hồi của khối test, bạn cứ tự tin in các miếng đệm TPU ra là xong! Bây giờ bạn đã có thể cất gọn drone, pin và cánh quạt vào chung một hộp bảo vệ an toàn.

Nếu bạn có thắc mắc hoặc góp ý gì, đừng ngần ngại để lại bình luận bên dưới nhé.

Nếu bạn muốn mình làm thêm miếng đệm cho dòng drone FPV nào khác, cứ cho mình biết, mình sẽ cố gắng hỗ trợ hết sức.

Cảm ơn các bạn.
