Vỏ sạc USB cho cell 18650 dùng TP4056

Thêm một mẫu vỏ sạc nữa. Mình thấy trên đây có khá nhiều mẫu tương tự, nhưng đa số làm để vừa với layout PCB (cũ?) của TP4056. Có vài mẫu cho PCB mới, nhưng mình không thích kiểu để lộ PCB không bảo vệ và một số chi tiết khác.

Mẫu này dùng cho TP4056 PCB layout mới (dễ nhận ra nhờ hai cái “tab” nhỏ ở phía đối diện cổng USB, xem model của Robin tại https://www.thingiverse.com/thing:3626660).

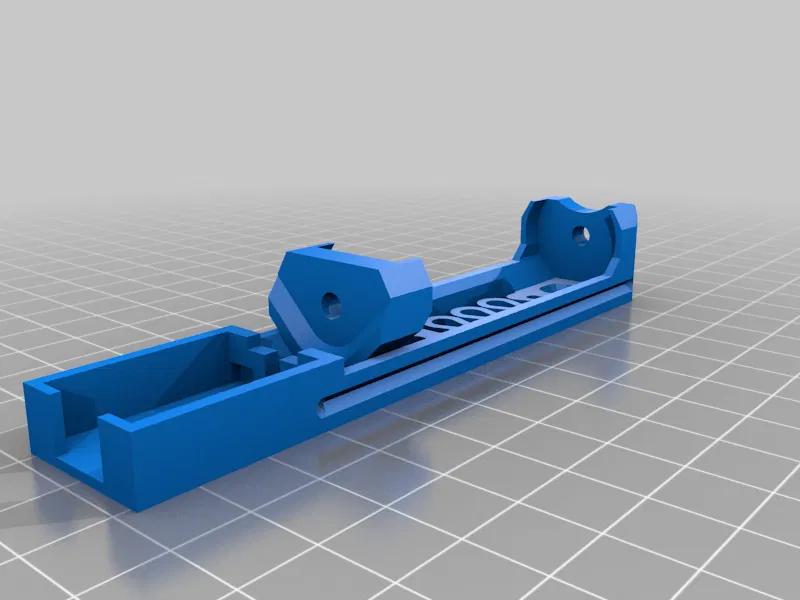

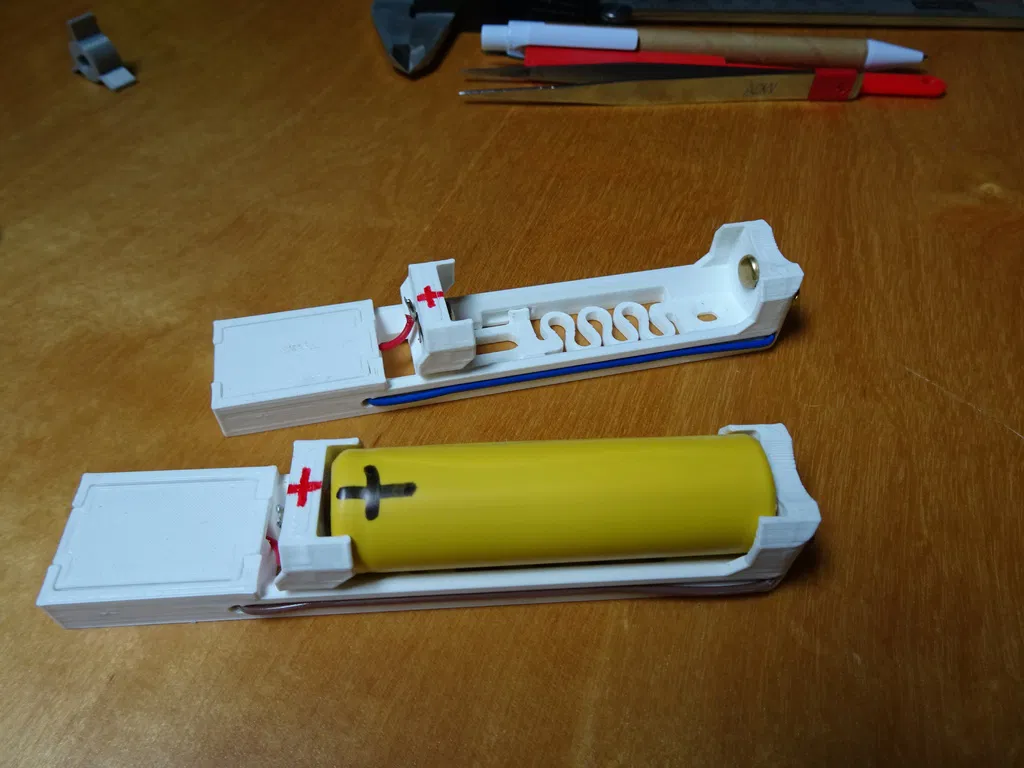

Mình dùng mẫu https://www.thingiverse.com/thing:2668159 nổi tiếng làm battery holder. Thiết kế của Alex theo mình là tốt nhất từ trước tới giờ: lò xo kéo tích hợp hoạt động rất ổn, và với máy in cân chỉnh chuẩn thì in xong là dùng được ngay trên bàn in.

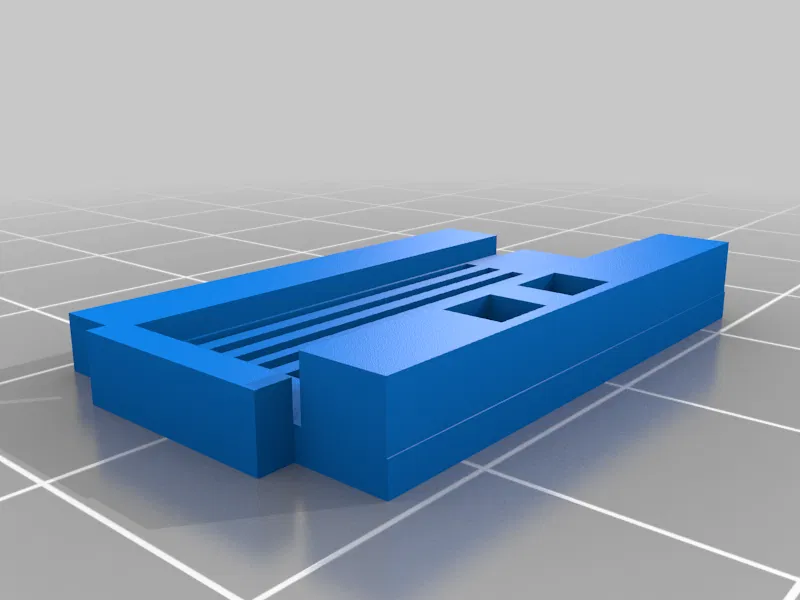

Tấm nắp (cover plate) nên bấm (snap) vào khít. Nếu bị lỏng, dùng một ít keo CA để cố định. Nếu không ấn vào được, tỉa bớt bằng dao bén.

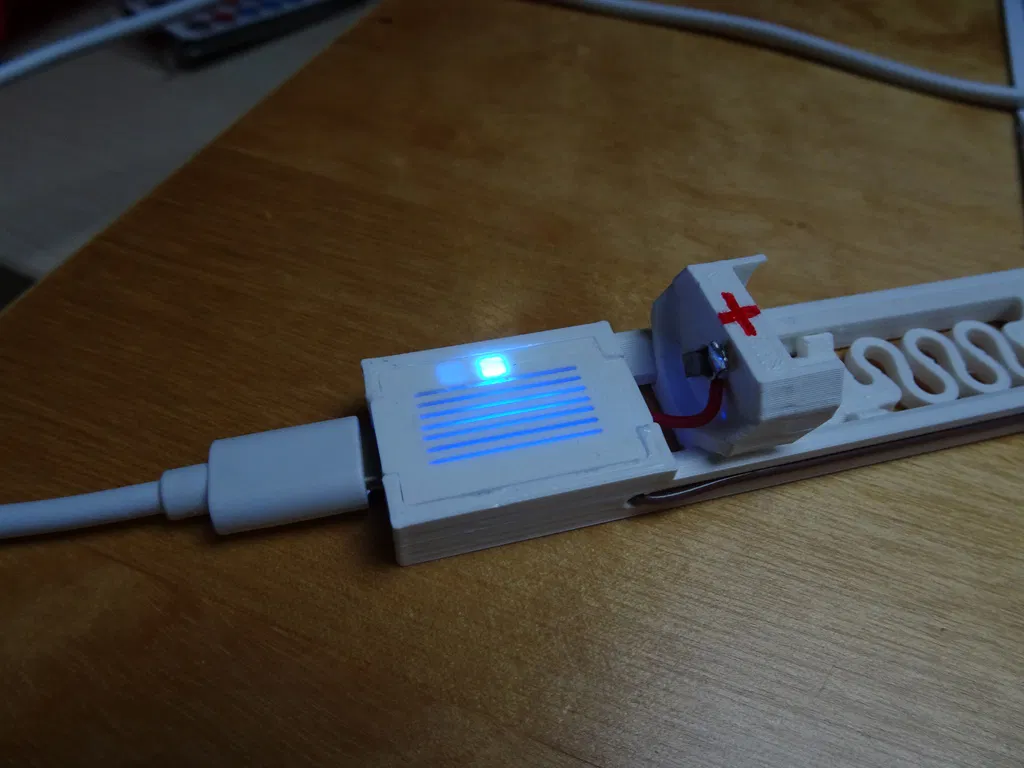

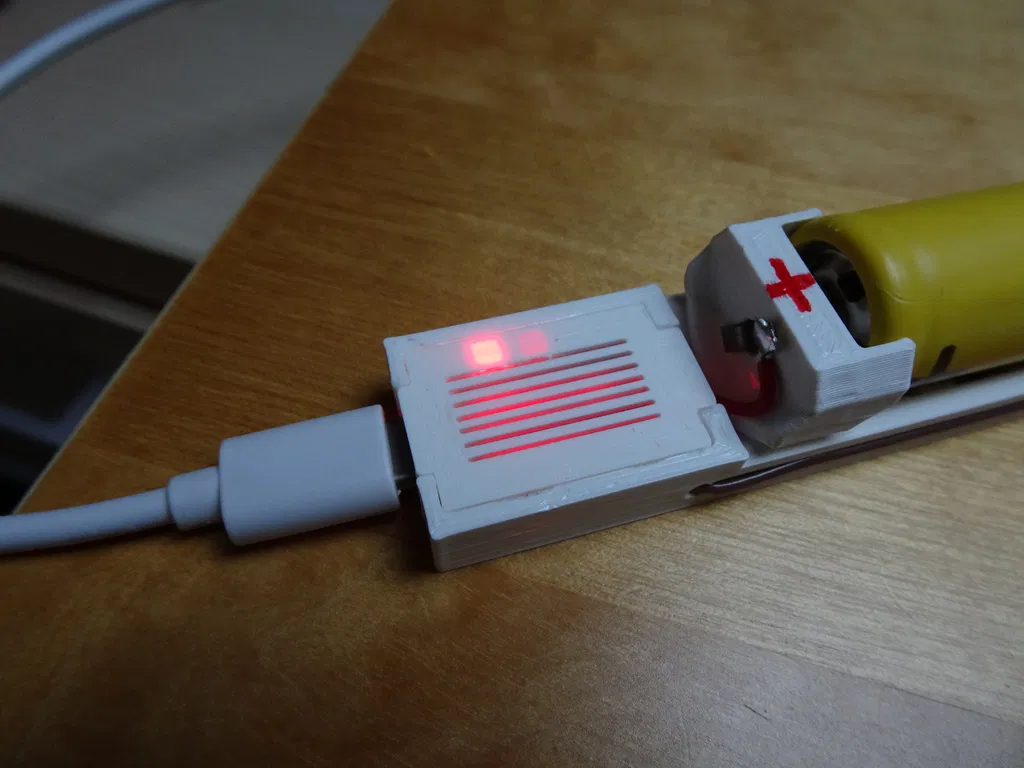

Phần nắp có một vùng nhỏ rất mỏng để đèn LED trên PCB có thể xuyên sáng ra ngoài; mấy LED trên các PCB này thường rất sáng.

Print Settings

Printer Brand:

Creality

Printer:

CR-6 SE

Rafts:

No

Supports:

No

Resolution:

0.2

Infill:

50%

Filament: Quality stuff! There are HUGE differences in strength PLA, PETG

Notes:

Cho infill ít nhất 50% để phần chuyển động cứng cáp hơn. KHÔNG cần support!

Post-Printing =============

Hướng dẫn lắp ráp, hàn

Phần tiếp điểm mình dùng “Musterklammern”, xem hình ở đây: https://de.wikipedia.org/wiki/Musterklammer

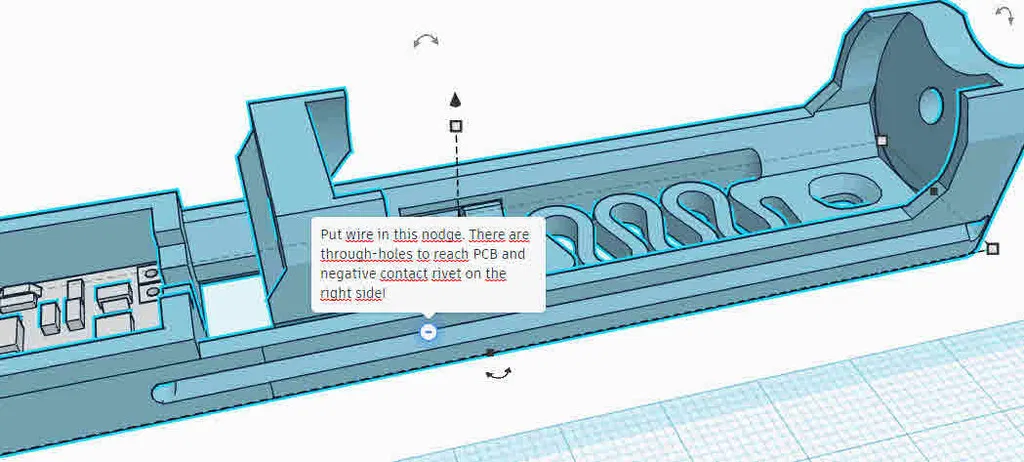

Trước tiên hàn dây vào PCB, canh chiều dài (dây âm có thể dán vào cái rãnh nhỏ ở một bên holder – xem ảnh chụp Tinkercad đính kèm)

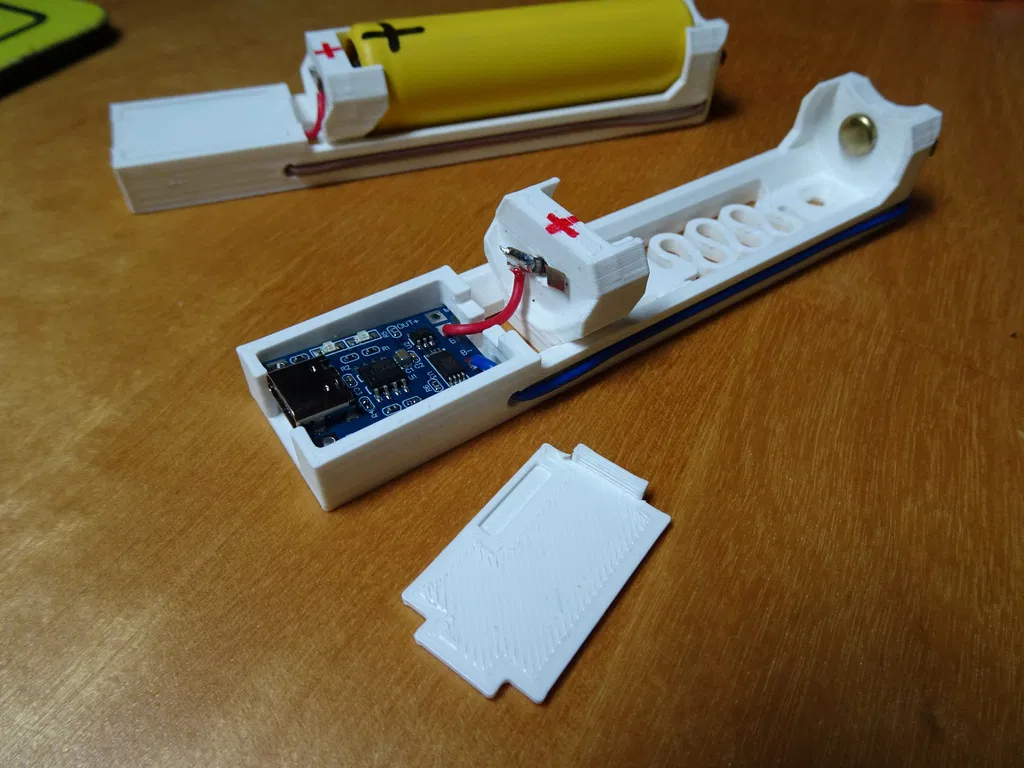

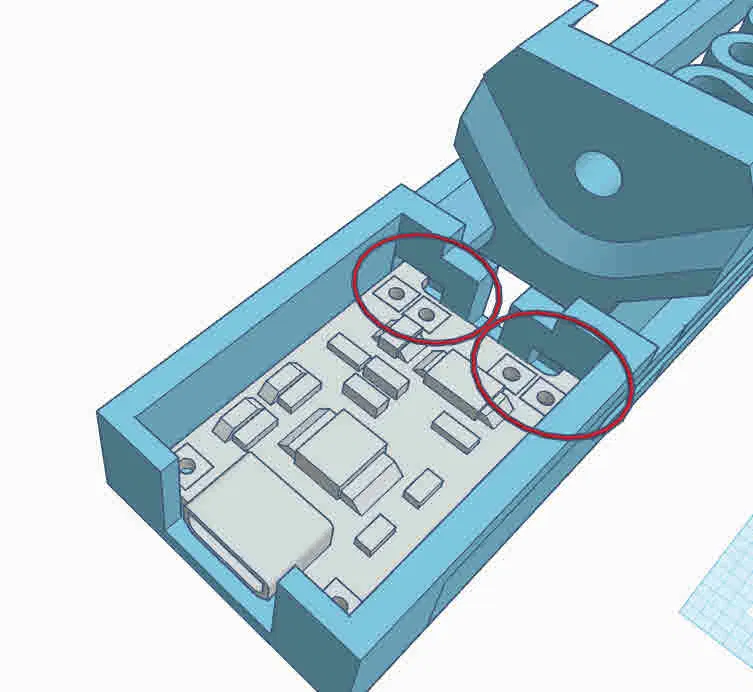

Gắn PCB vào holder, đảm bảo hai tab nhỏ chui đúng vào các lỗ hướng về phía pin, và cổng USB khớp vào rãnh ở phía còn lại. (xem ảnh chụp Tinkercad đính kèm)

Trước khi lắp, “tin-coat” (tráng thiếc) cái “Musterklammer” bằng mỏ hàn để lúc hàn vào dây diễn ra nhanh, tránh làm chảy đồ PLA.

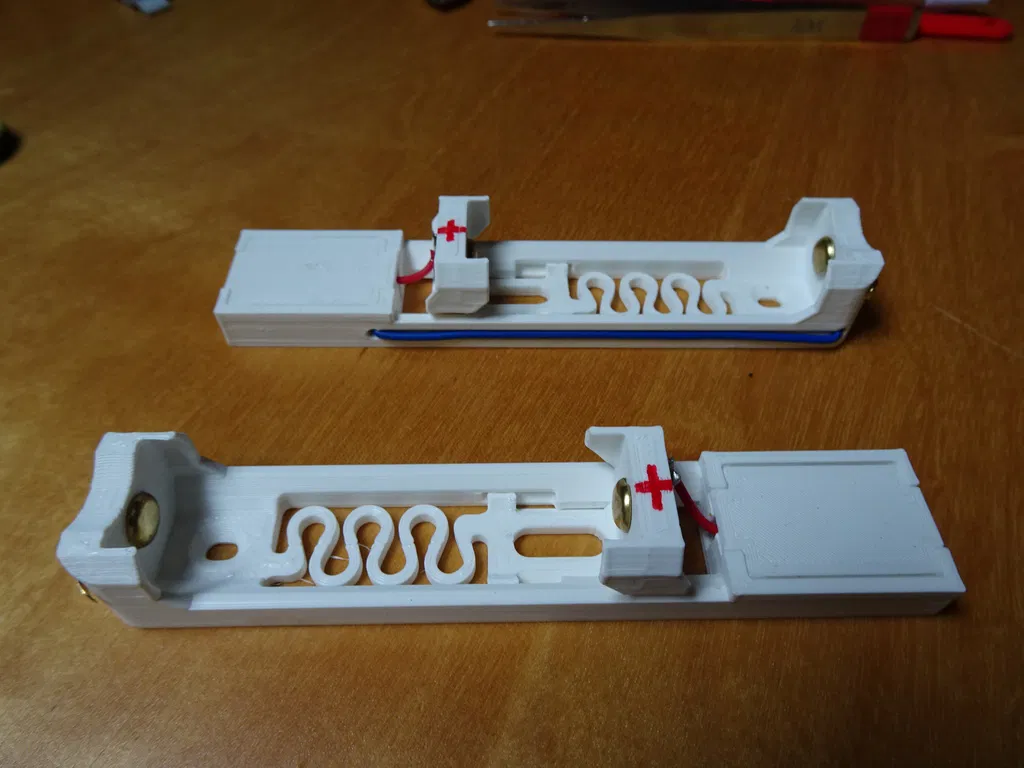

Luồn “Musterklammern” qua các lỗ, hàn dây vào chúng, rồi đẩy tấm nắp vào vị trí (bên có tab dài hơn sẽ phủ lên phía cổng USB).

Vậy là xong.

How I Designed This

Chỉnh sửa các object nguồn và thêm chi tiết trong Tinkercad

Category: Electronics
