Hộp Bản Lề Nam Châm Tham Số (Parametric Magnetic Hinged Box)

Remix từ Hộp có bản lề và khóa từ tính Parametric (F360) Tác giả RickSeiden_27923

Tác giả MadMax

Lượt tải: 448
Lượt thích: 65
Lượt coi: 1.915
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 3 file · 1,2 MB· 1,2 MB

File 3 1,2 MB

100x75x75_Full_Lid_1772791768.stlSTL · 428,8 KB
Parametric_Hinge_Box_v11_1772791768.f3dF3D · 374,9 KB
100x75x75_12mm_Lid_1772791770.stlSTL · 404,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #240469
Danh mục: DIY
Ngày đăng: 06/03/2026
Giấy phép: CC BY-SA — Ghi công, chia sẻ tương tự
Thẻ: box
parametric
magnet
magnetic
hinge
boxwithlid

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

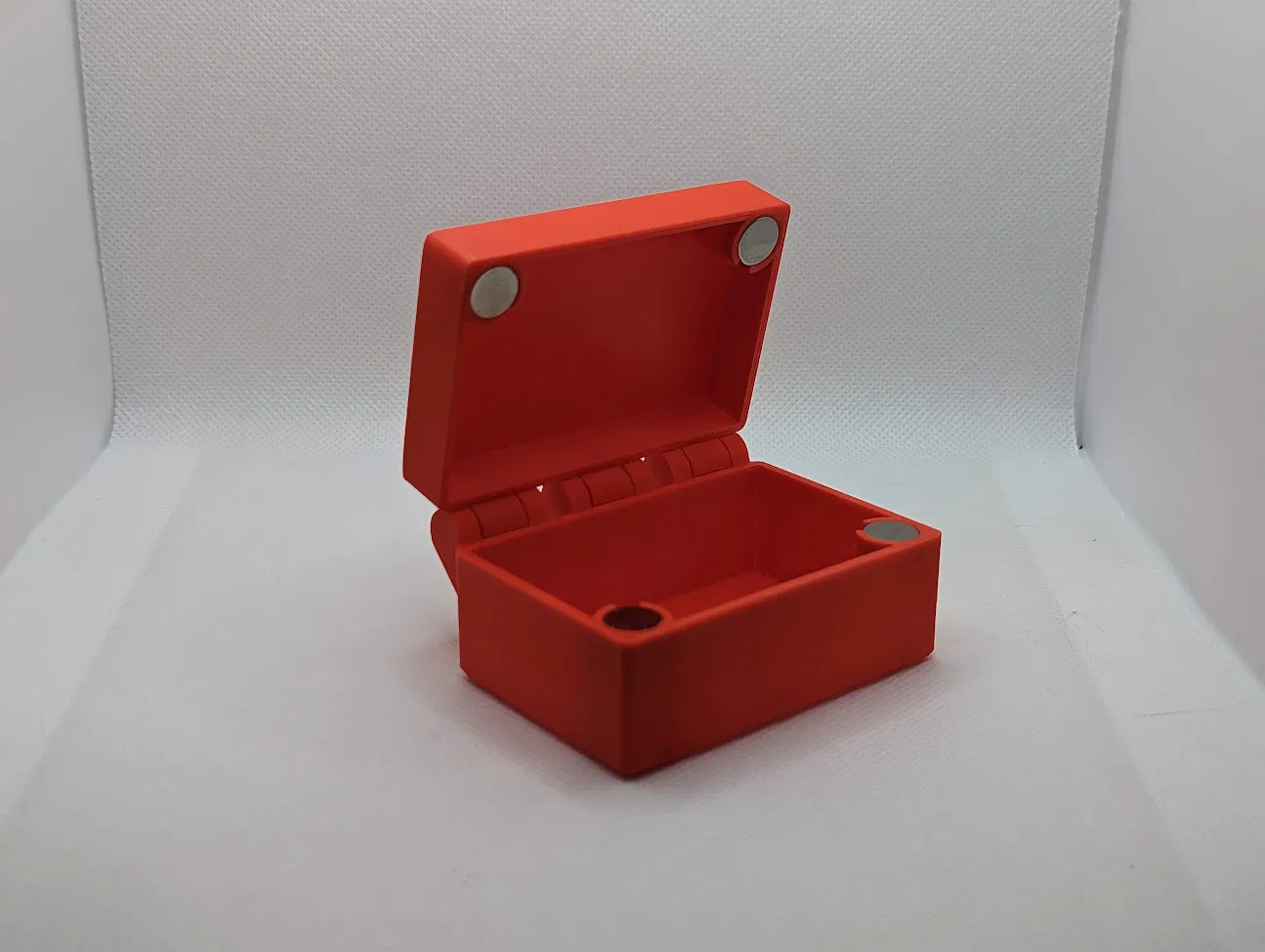

Mình rất thích thiết kế Fusion 360 của tác giả gốc và có chỉnh sửa thêm vài điểm. Thiết kế bản lề rất thông minh và hoàn toàn parametric, nhưng trong một số trường hợp thì thiết kế có thể bị hư. Mình đã làm các thay đổi sau:

Magnets có thể chỉnh kích thước lên tới 10mm

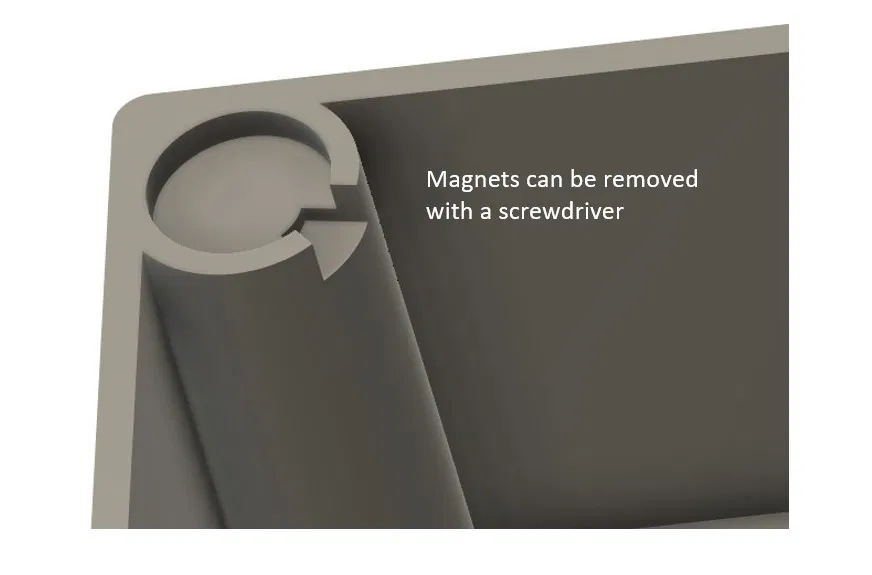

Thêm một khe nhỏ để gỡ magnets ra
Sửa lỗi mất ổn định của thiết kế liên quan tới width và đường kính magnet

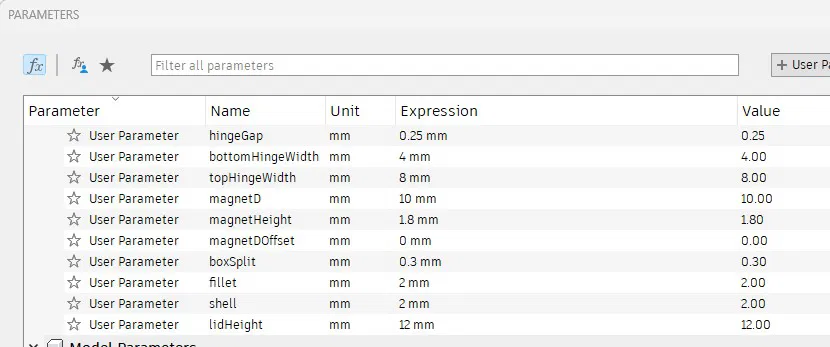

Thêm một parameter mới tên là lidHeight để làm nắp thấp hơn so với chiều cao của hộp. (Bản nắp thấp cần supports)

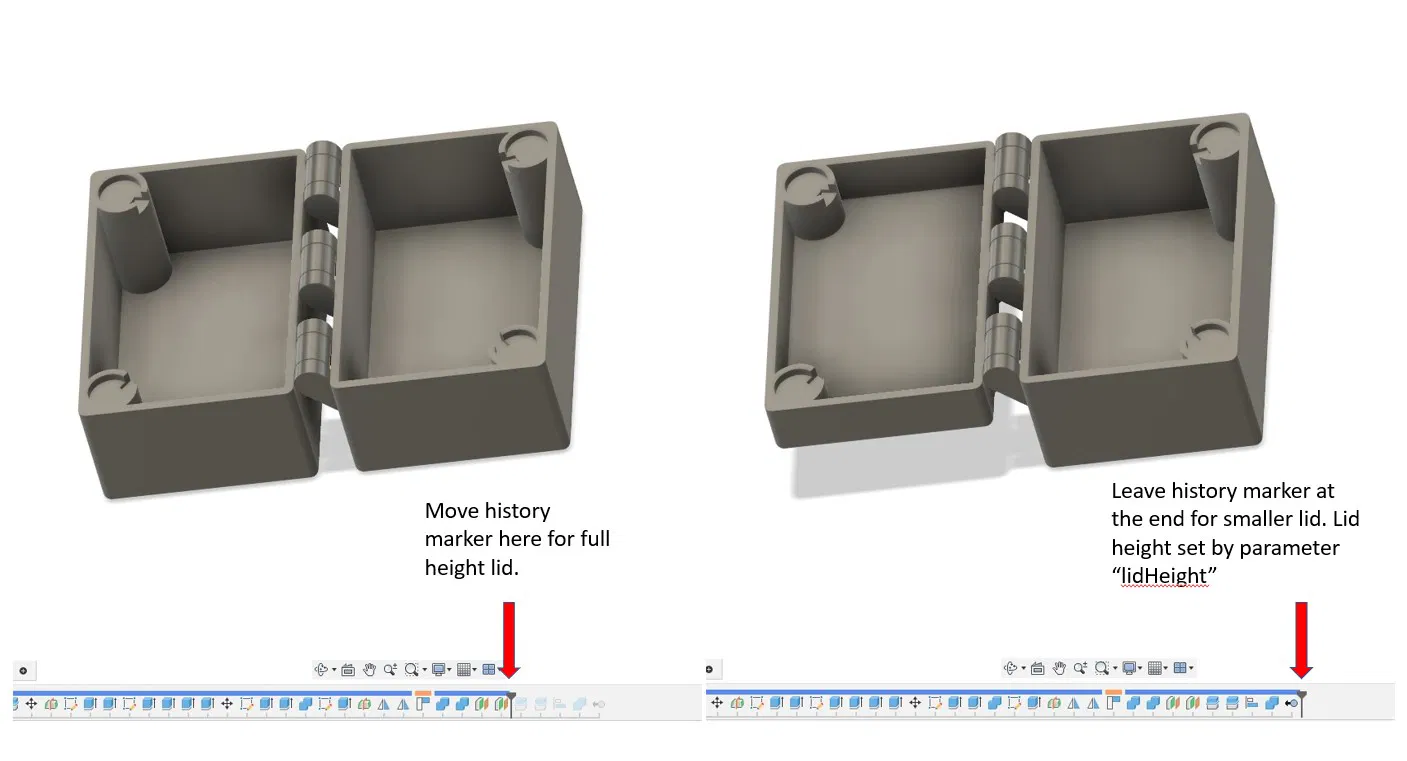

Có thể tạo cả 2 phiên bản nắp thấp và nắp full height chỉ bằng cách di chuyển history marker.

Mình có đính kèm file thiết kế Fusion360 và file .st's kích thước 100x75mm với nắp 12mm và nắp full height.
