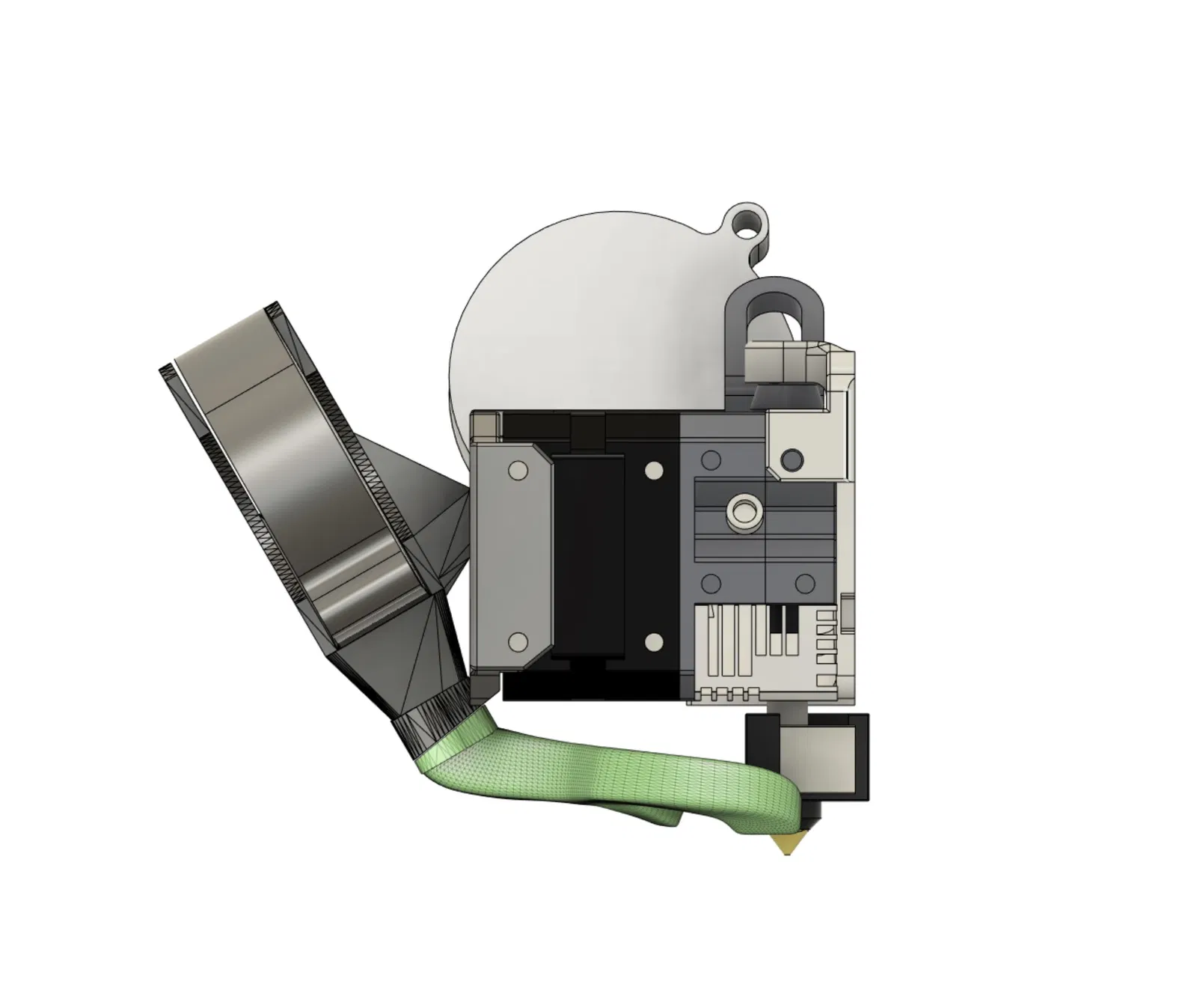

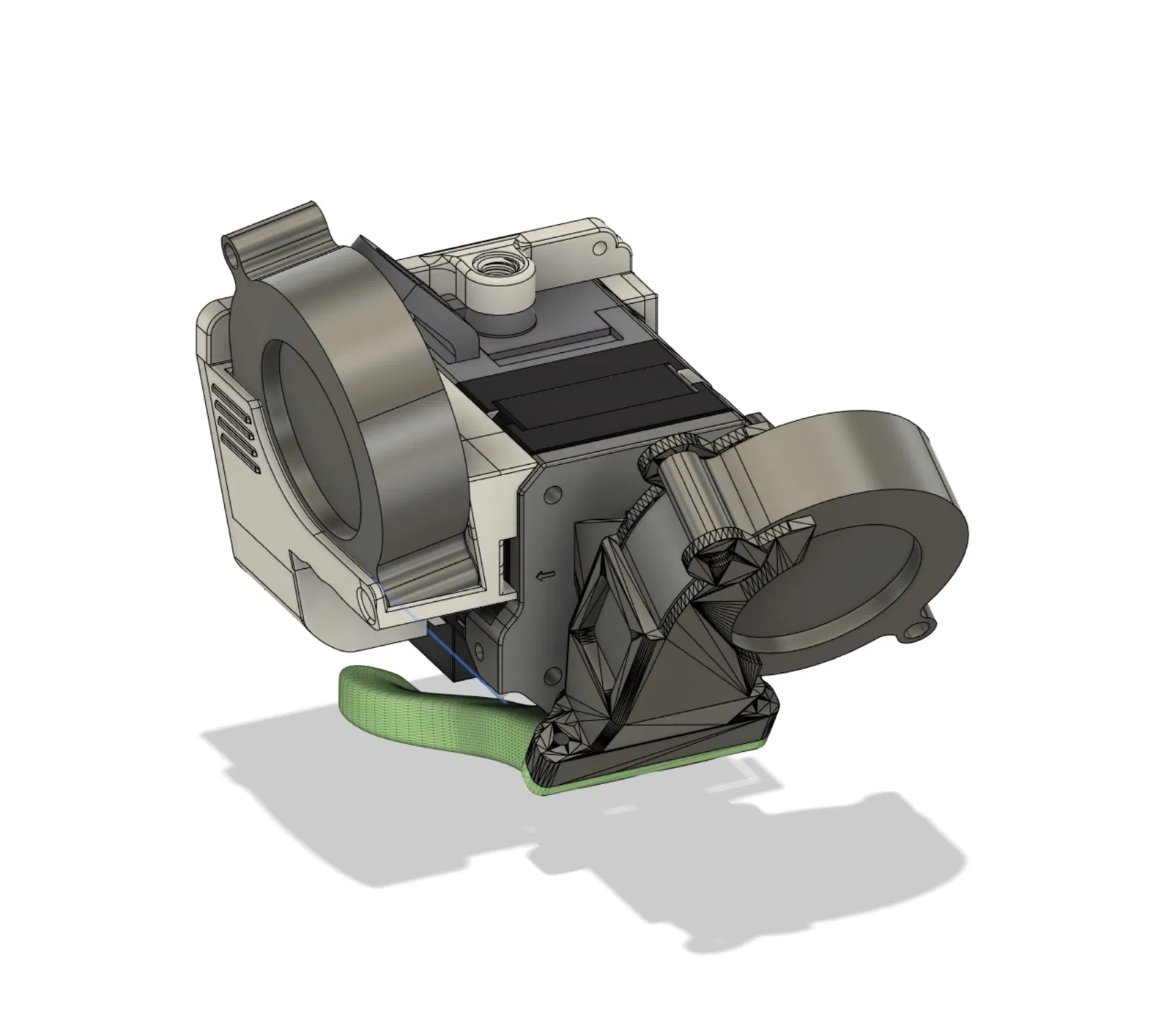

Ender 3 S1 / Sprite (Pro) làm mát bằng quạt 5015 (part cooling)

Giải pháp làm mát cải thiện cho extruder Sprite và Sprite Pro. Cùng một loại extruder này được dùng trên Ender 3 S1, Ender 3 S1 Pro, và có thể cả vài mẫu máy in 3D Creality đời mới khác.

Bản mod tăng cường part cooling này được thiết kế dựa trên bản mod này (dùng chung quạt 5015 để làm mát heatsync) và đưa BL/CR touch lại gần nozzle hơn một chút.

Mình muốn thật sự công bằng và đánh dấu model là remix, nhưng vì phần còn lại là do mình tự làm hoàn toàn, dù có lấy cảm hứng mình tự hào quá nên không đánh dấu remix được. Mình cũng cần thêm file ống gió part cooling phòng trường hợp tác giả gốc xoá nó, hoặc thay đổi model nhiều đến mức không còn tương thích.

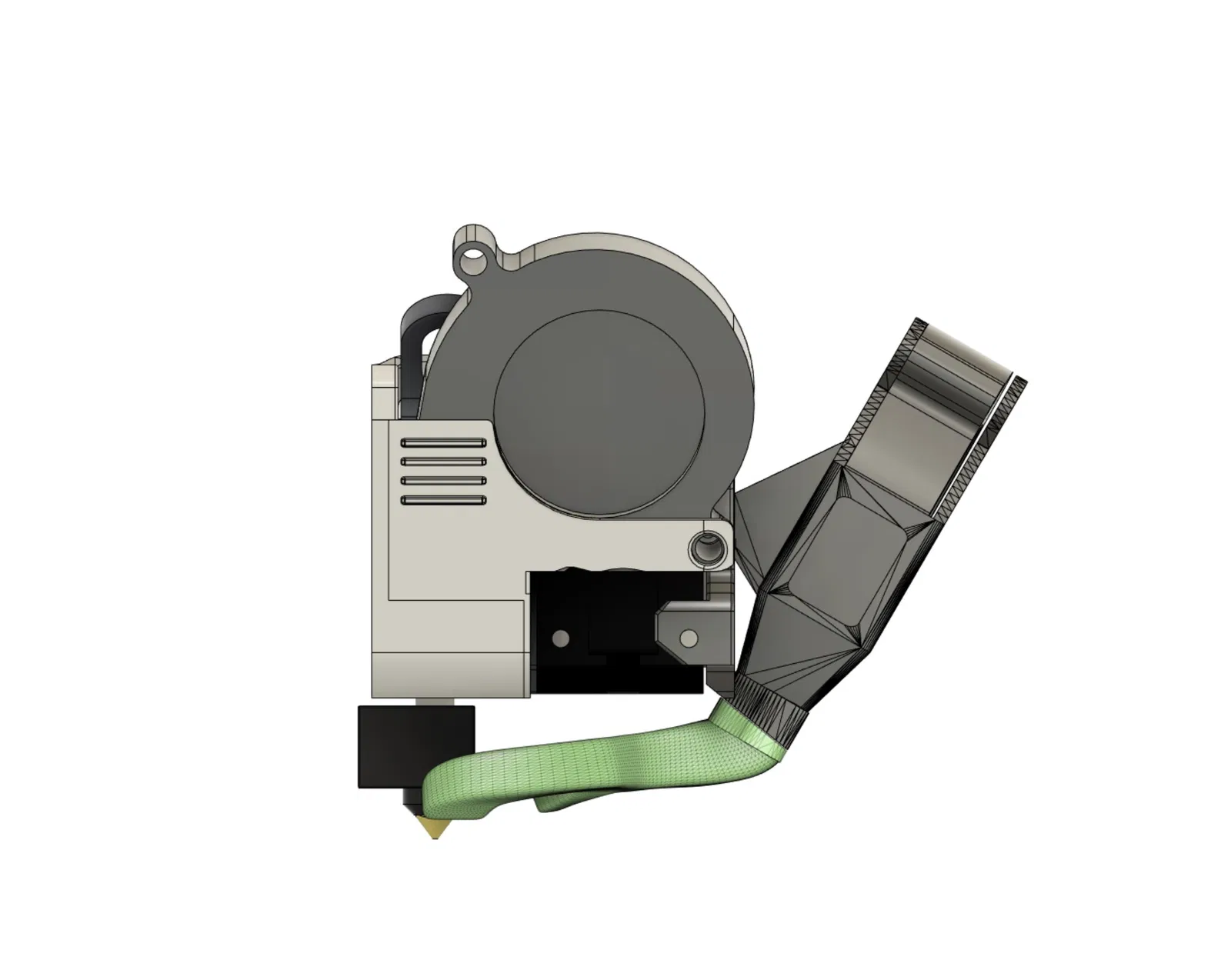

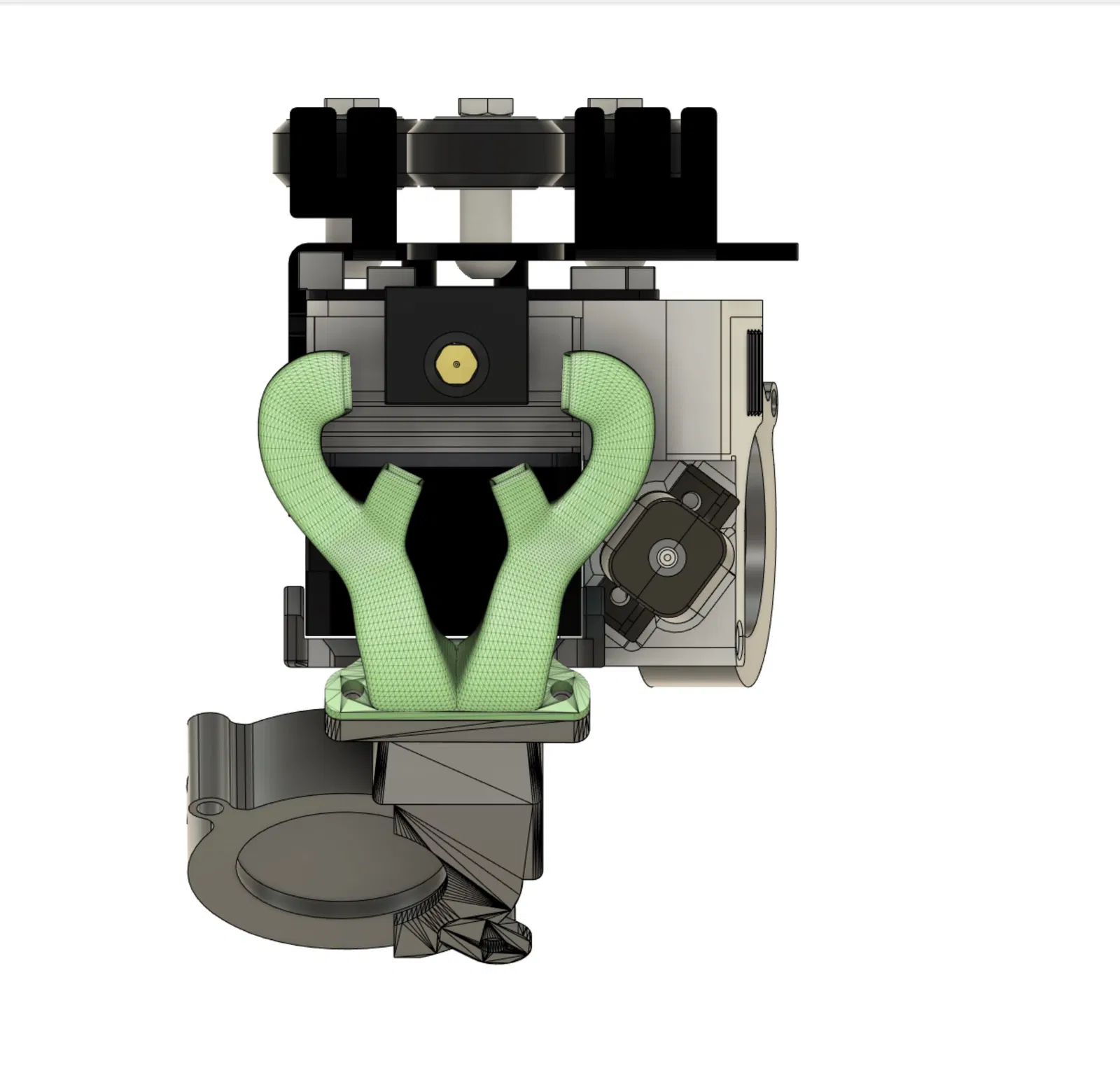

Phần mình thêm vào so với model gốc là mình bỏ hẳn mounting plate nguyên bản và thiết kế lại hoàn toàn. Model gốc không canh đúng với nozzle (ít nhất là tại thời điểm đó). Mình cũng thêm điểm bắt ốc thứ 3 để giảm rung, rồi làm mỏng toàn bộ cụm lại. Mình cũng làm các lỗ nhỏ hơn chút để có thể vặn vít M3 trực tiếp mà không cần ê-cu. Mình không thay đổi gì ở ống gió hình “con tuần lộc”, nên nên xem qua trang của tác giả gốc phòng khi bạn ấy có cải tiến nào bạn thích hơn.

• Mình dùng 2x vít PC fan để bắt quạt 5015 vào shroud. Nhớ đừng siết quá chặt, không là chi tiết có thể bị nứt. Phương án khác là dùng vít dài nào bạn đang có sẵn. Nên cân nhắc thêm về việc tăng trọng lượng.
• Shroud làm mát part cooling cần 3 x vít M3x6mm để bắt vào thân extruder (cùng size với vít Creality dùng cho CRtouch). Link món mình mua trên Aliexpress.

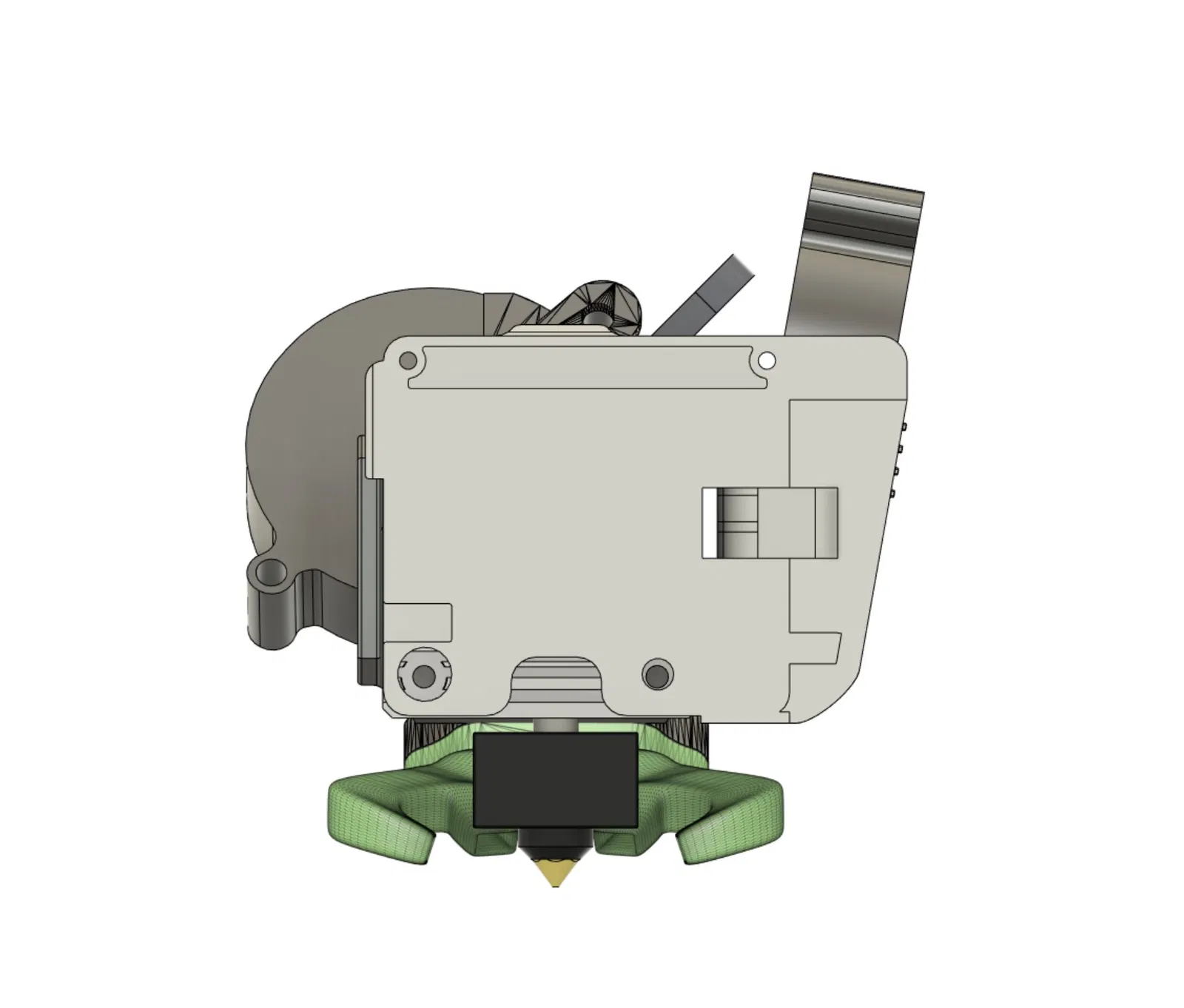

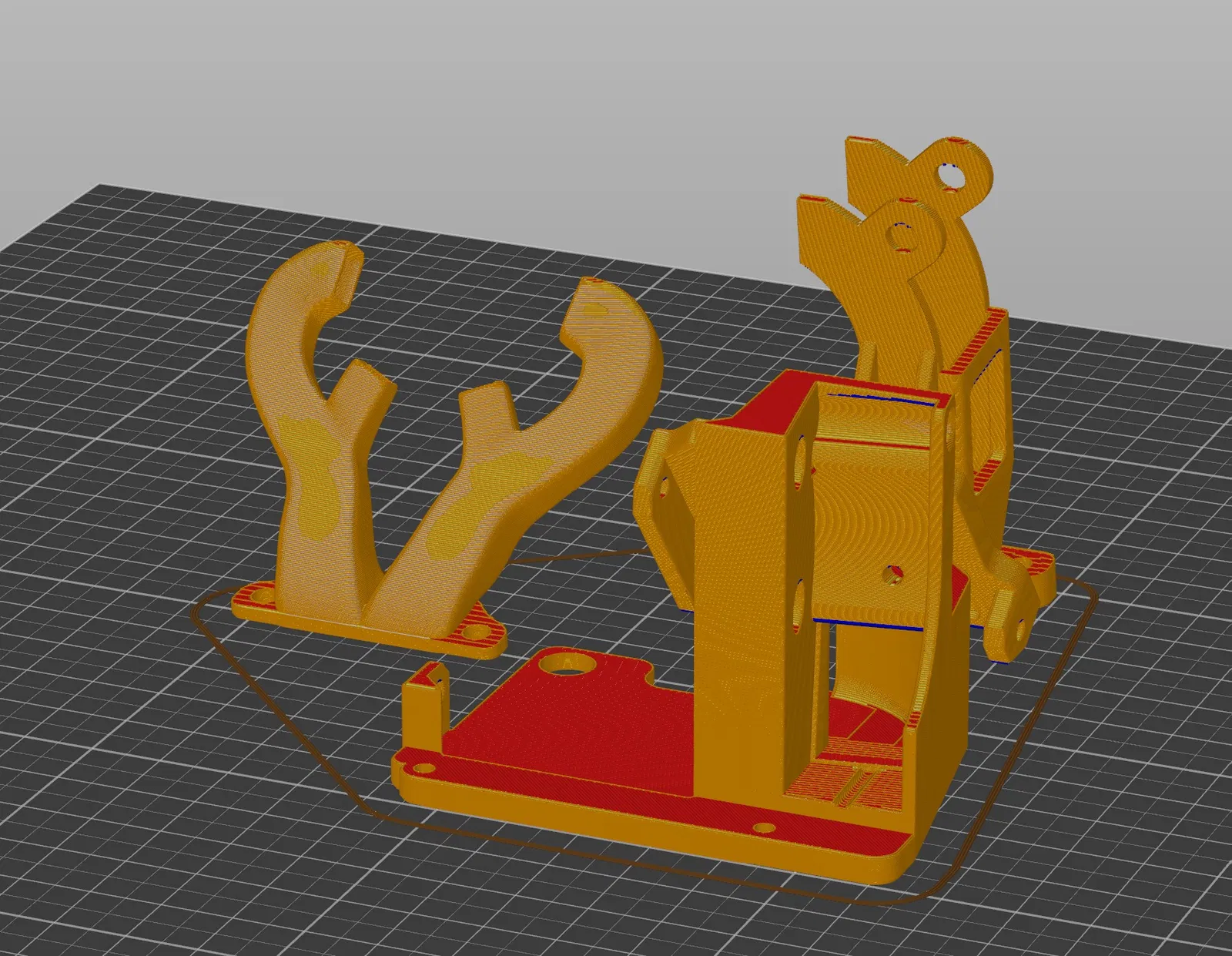

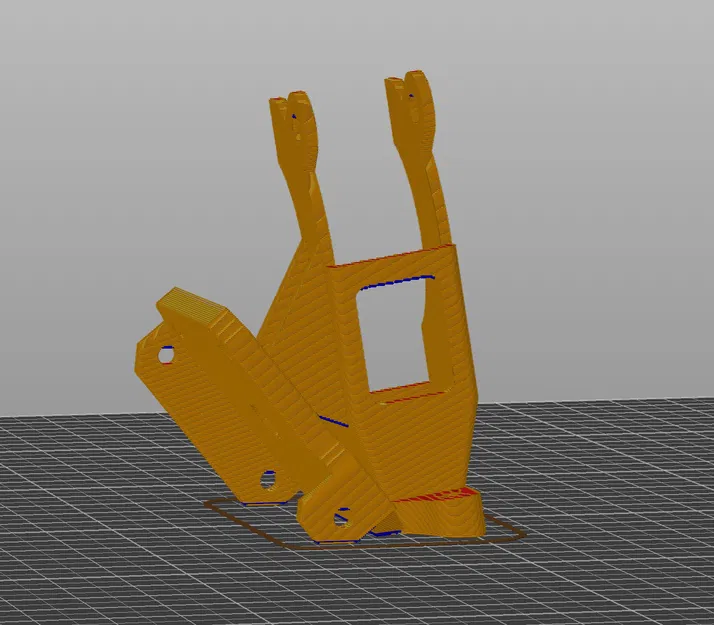

• Ống gió part cooling cần 2 x vít M3x6mm. Bạn có thể vặn trực tiếp vào shroud mà không cần ê-cu hay metal insert. Mình in tất cả bằng ASA và thấy đủ cứng.
• Quạt 5015 bán ngoài thị trường thường không có đầu cắm giống loại Creality dùng. Lưu ý là Creality còn đảo dây nên sẽ không khớp polarity. Đây là món mình mua trên Aliexpress: JST 1.25 mm 2 Pin Micro (bạn hoặc là đối chiếu theo màu rồi đảo dây trong đầu cắm, hoặc nối dây đỏ của quạt vào dây đen của adapter)

NOTE:

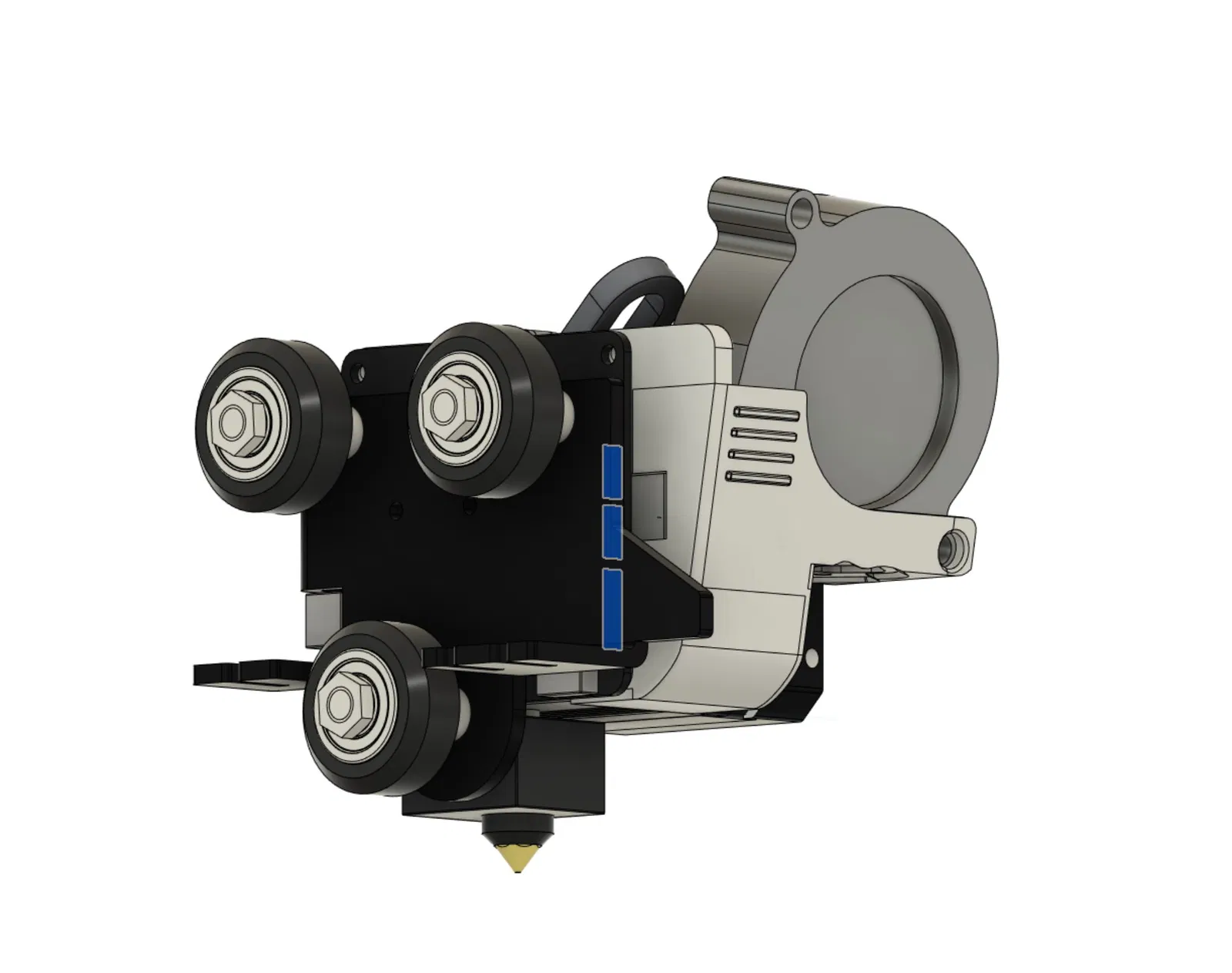

• Các con ốc bên phải giữ nguyên, không bị ảnh hưởng.

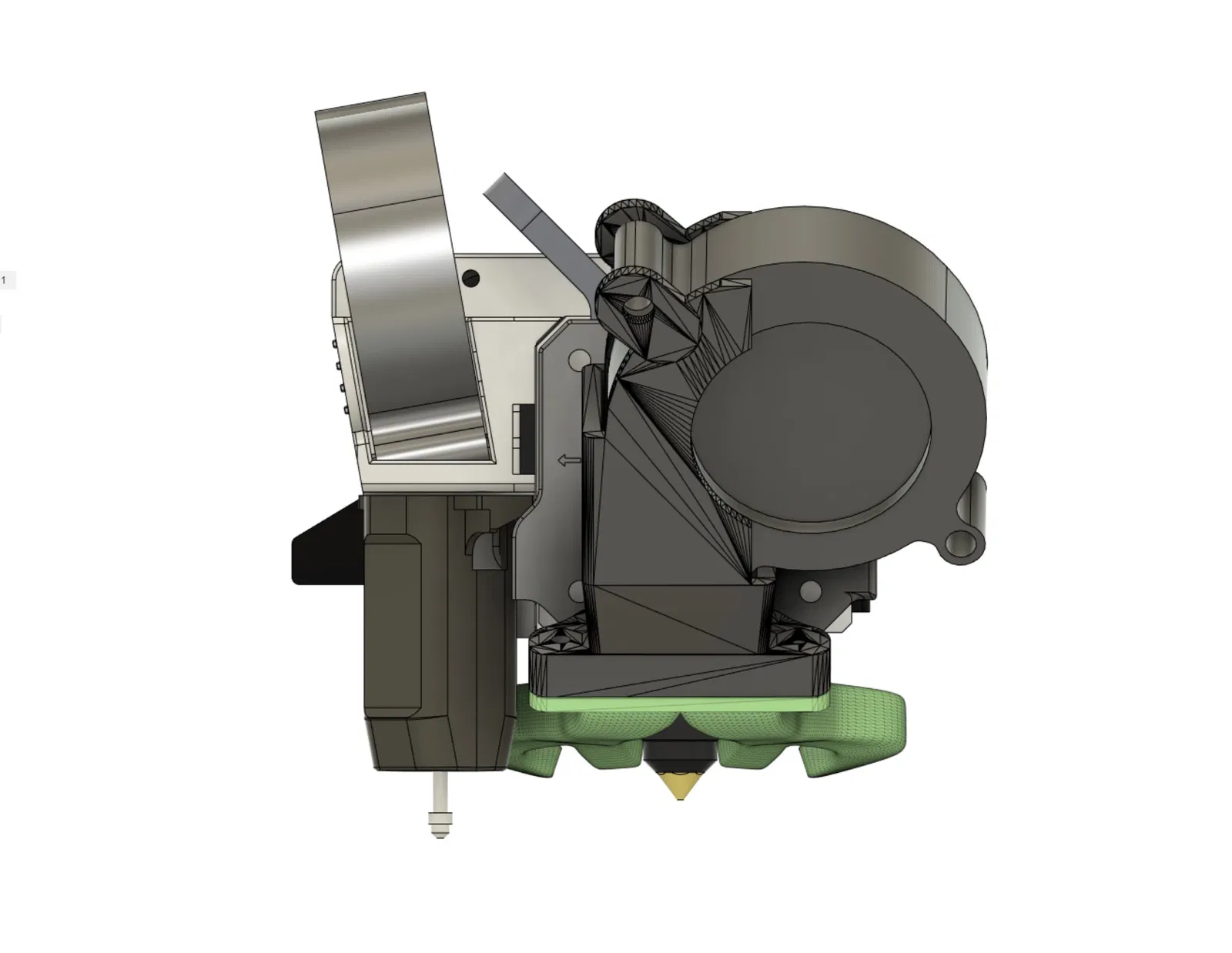

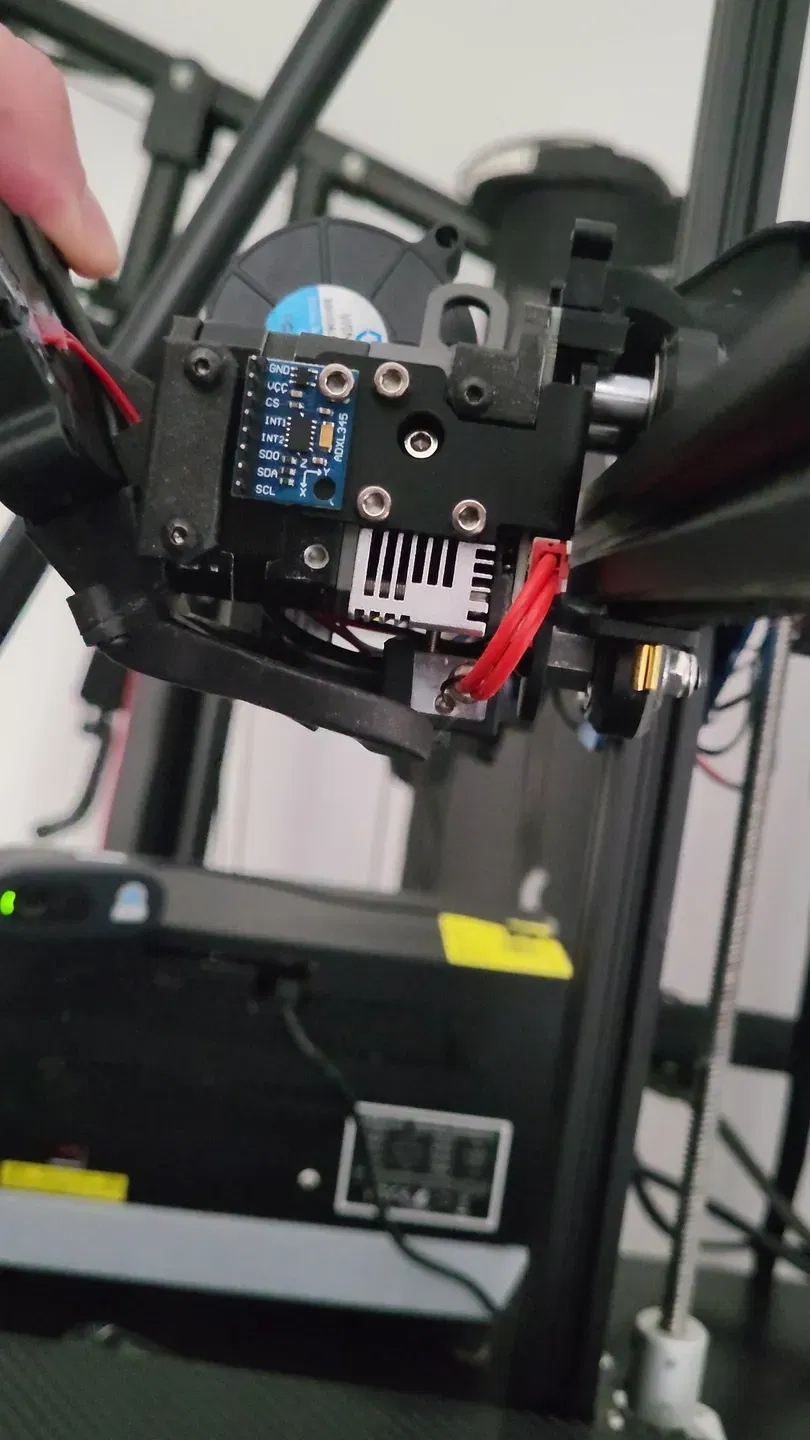

• Có đủ khoảng trống để gắn ADXL345 mà không cần thêm phụ kiện nào.

Phần làm mát heatsync trong hình là mình tự thiết kế từ đầu và có thể tải tại đây.
