Hệ thống làm mát 5015 cho đầu phun Sprite và Sprite Pro

Cải thiện khả năng làm mát cho các bộ trục Sprite và Sprite Pro. Cùng một bộ trục được sử dụng trên Ender 3 S1, Ender 3 S1 Pro, và có thể một số máy in 3D Creality mới khác.

Tôi đã tìm kiếm một cái gì đó đáp ứng các yêu cầu sau, nhưng không tìm thấy, vì vậy tôi đã thiết kế riêng của mình:

• Khả năng tháo toàn bộ cụm của khung Y mà không cần tháo bất kỳ bộ phận nào của nó.
• Không cần thay thế cáp bltouch bằng một cái dài hơn.
• Có một hệ thống làm mát mạnh mẽ và yên tĩnh hơn cho bộ phận và heatsync. Một cái sử dụng quạt 5015.
• Hiệu quả đủ để tôi có thể in ASA (nhiệt độ cao hơn) mà không gặp bất kỳ tắc nghẽn nào trên một ống nhiệt hoàn toàn bằng kim loại (tôi đang sử dụng ống nhiệt hợp kim titanium - đồng của Creality).
• Đưa bltouch lại gần vòi mà không làm tăng khoảng cách ở cả trục x hoặc y.
• Có thể nén cần kéo của bộ trục mà không lo sẽ làm gãy bất kỳ bộ phận nào.

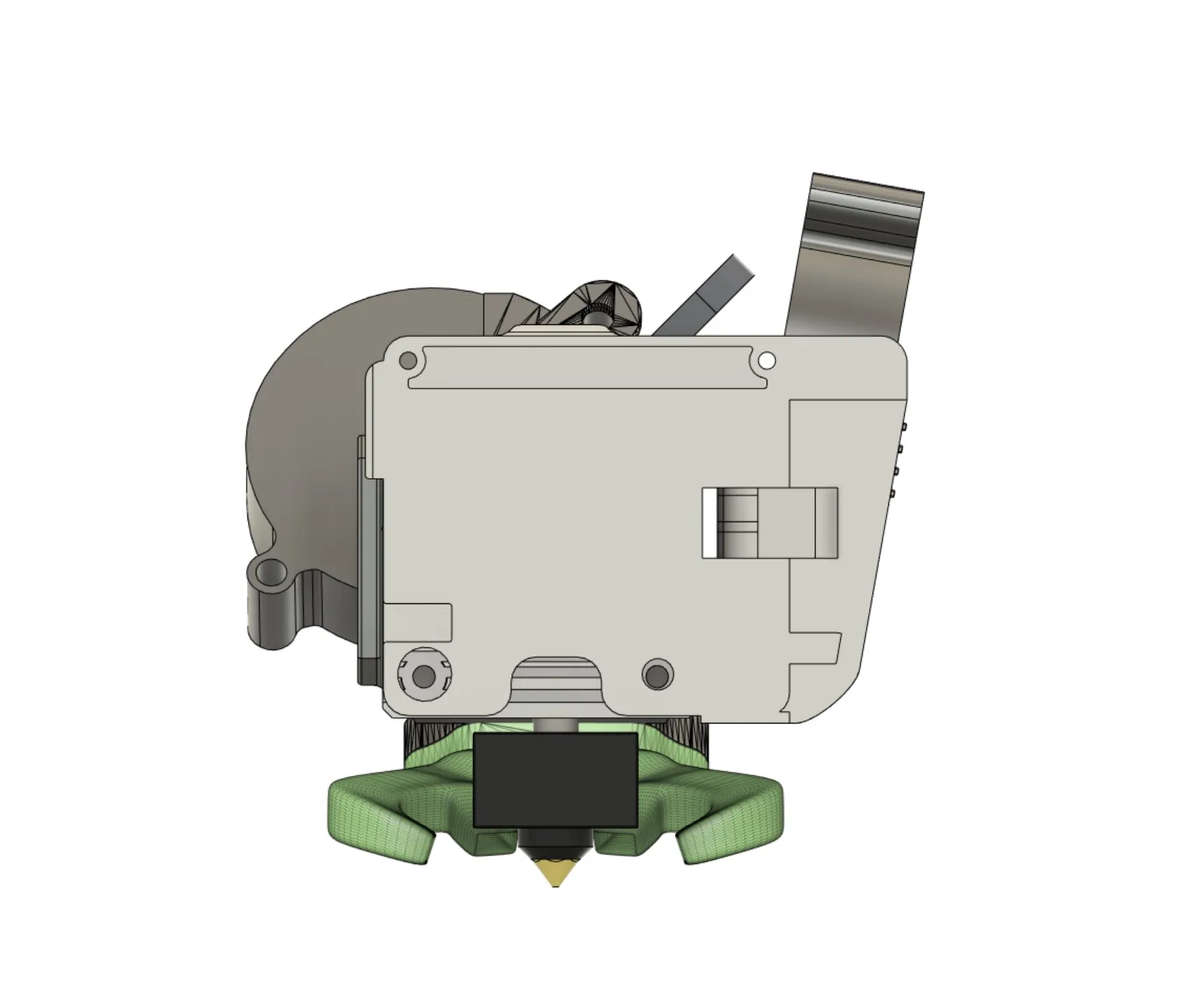

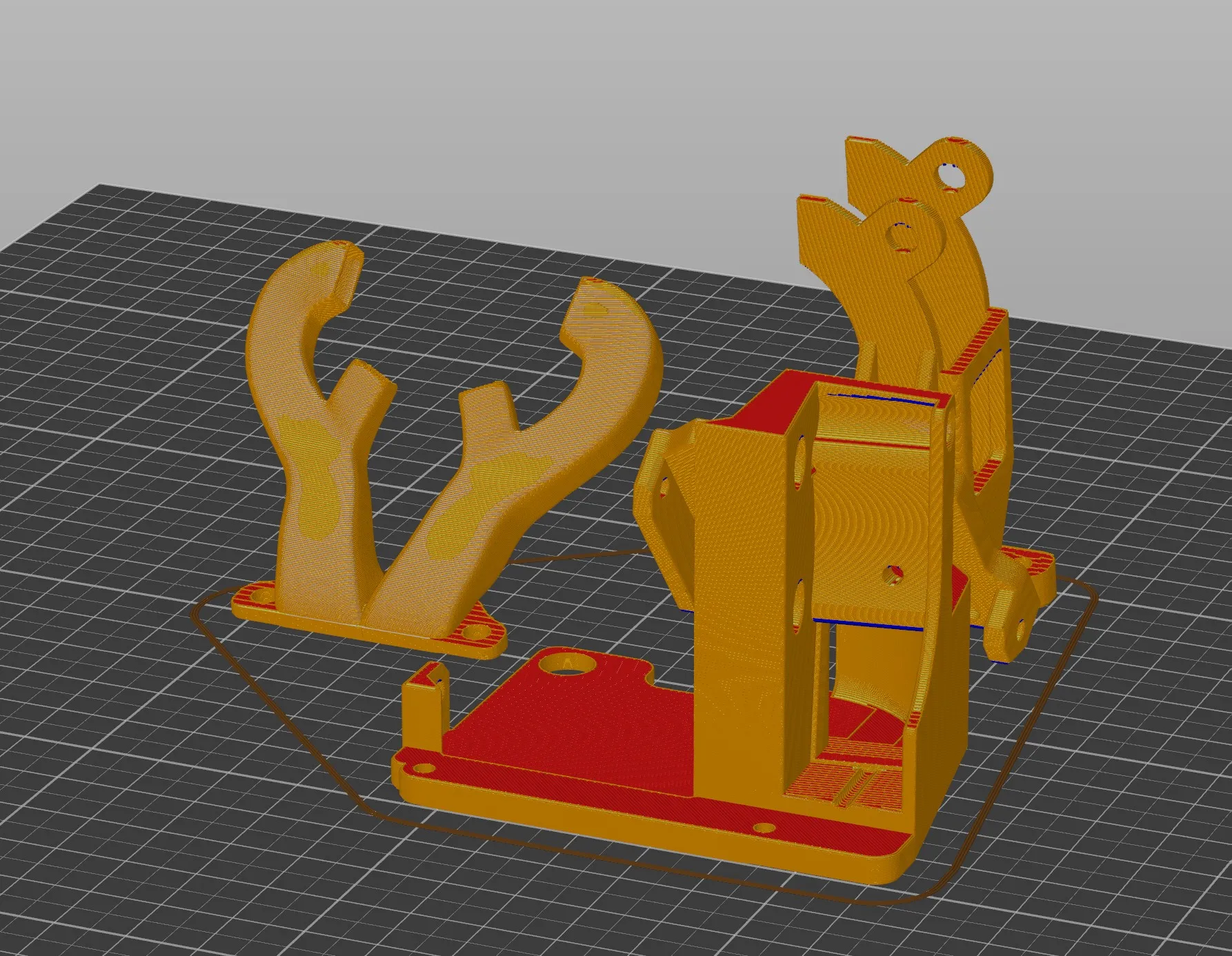

• Không cần hỗ trợ để in nó.
• Sử dụng các vít dễ kiếm.
• Không có trục quay của quạt nào nằm trên cùng một trục với X hoặc Y. Chúng đều nghiêng lên trên để không làm cho cánh quạt rung lắc qua lại, do đó giảm độ cộng hưởng ở tốc độ cao.
• Hoàn toàn do tôi thiết kế.

Ban đầu tôi đã thử sử dụng quạt trục 4020 để làm mát heatsync, nhưng tôi không hài lòng lắm về nó. Đây là nó trong trường hợp bạn thấy nó đủ tốt cho bạn.

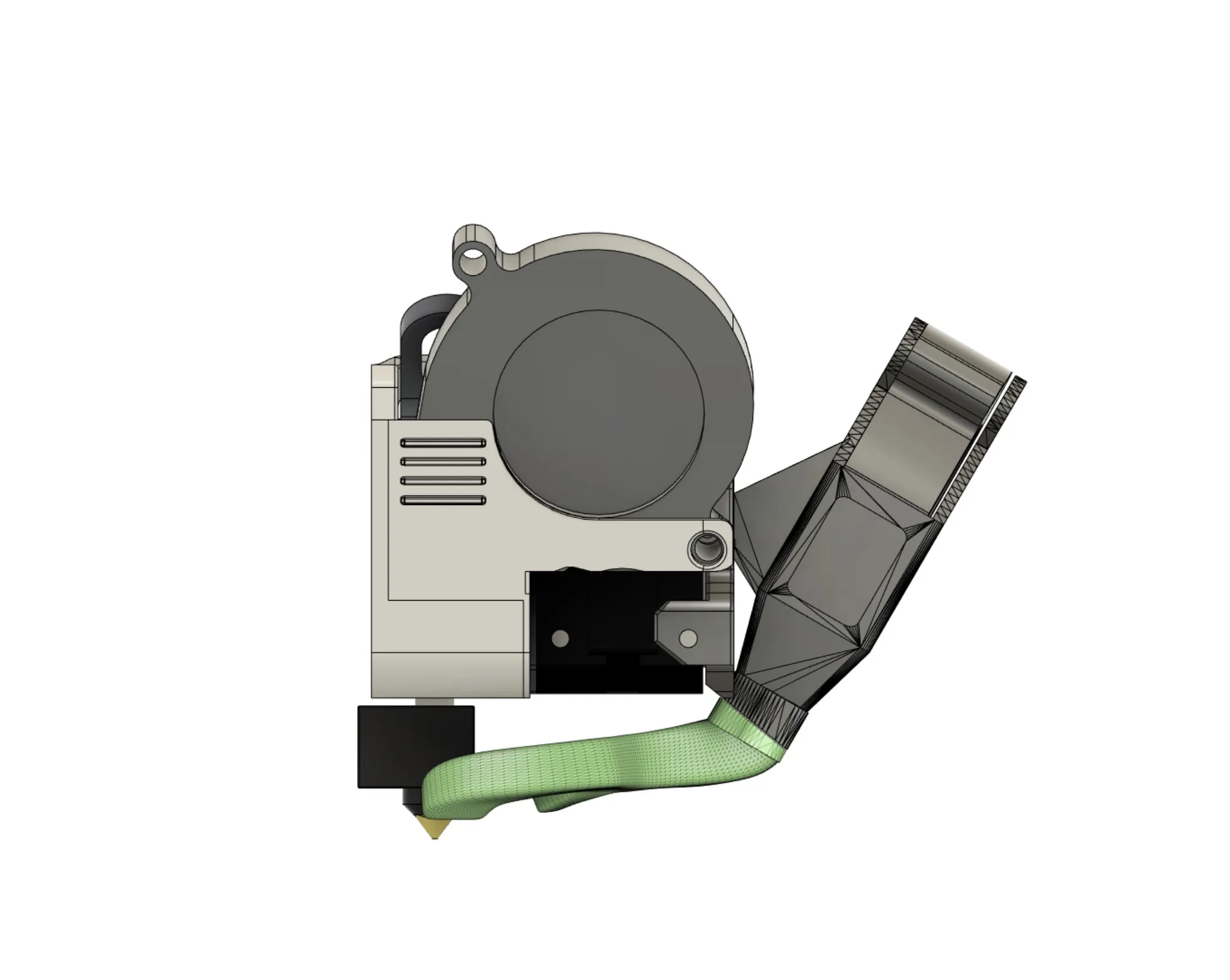

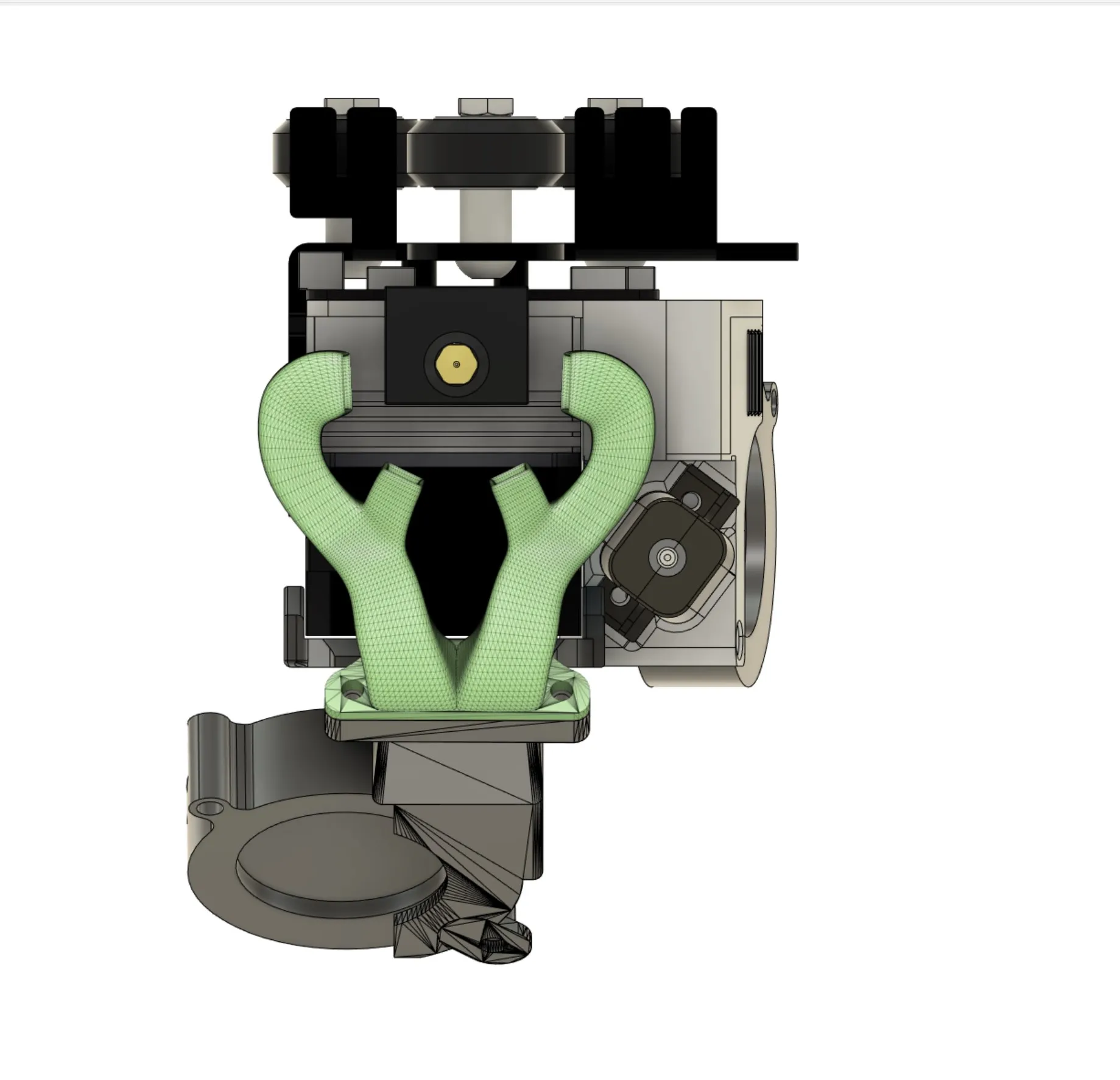

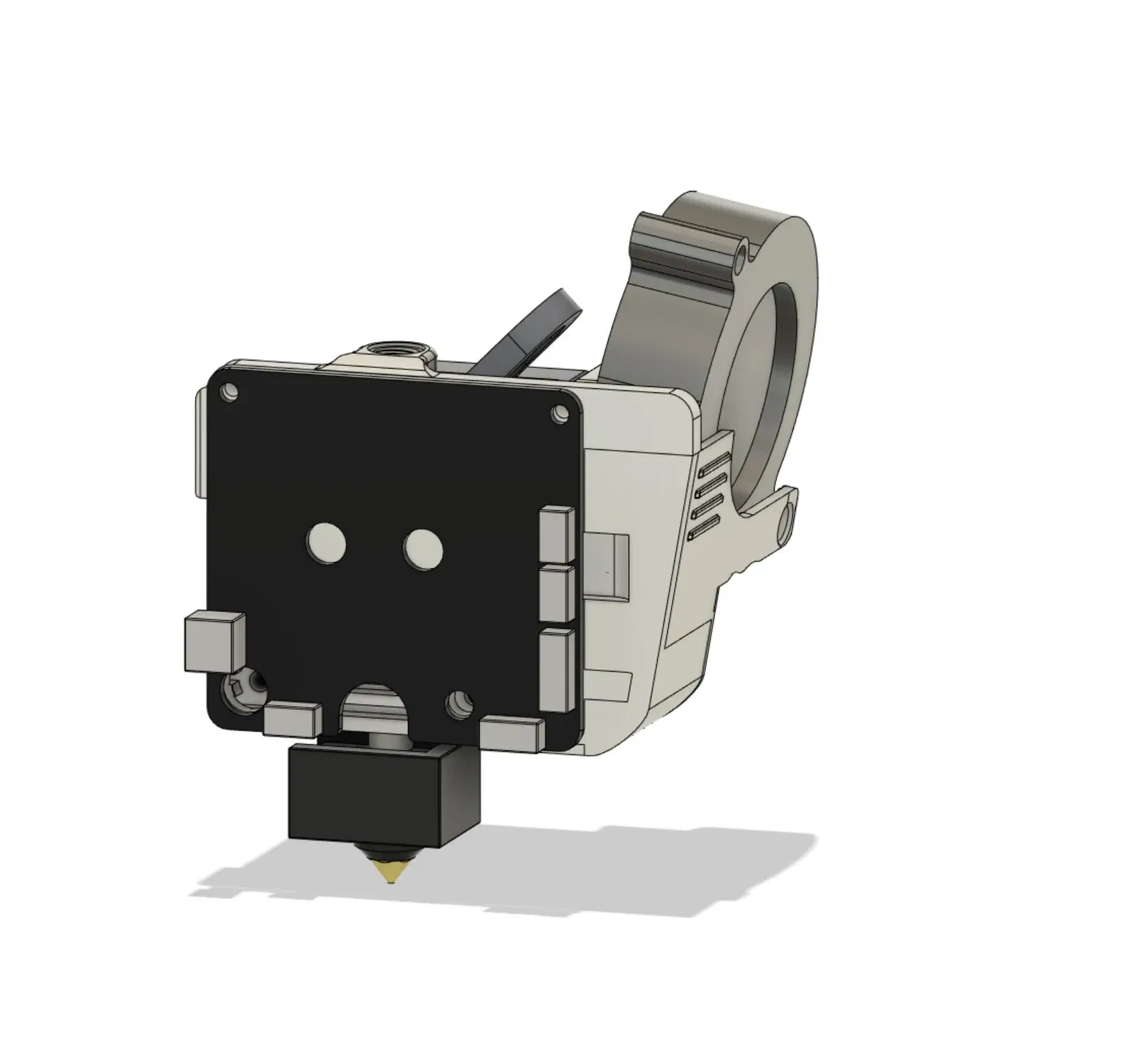

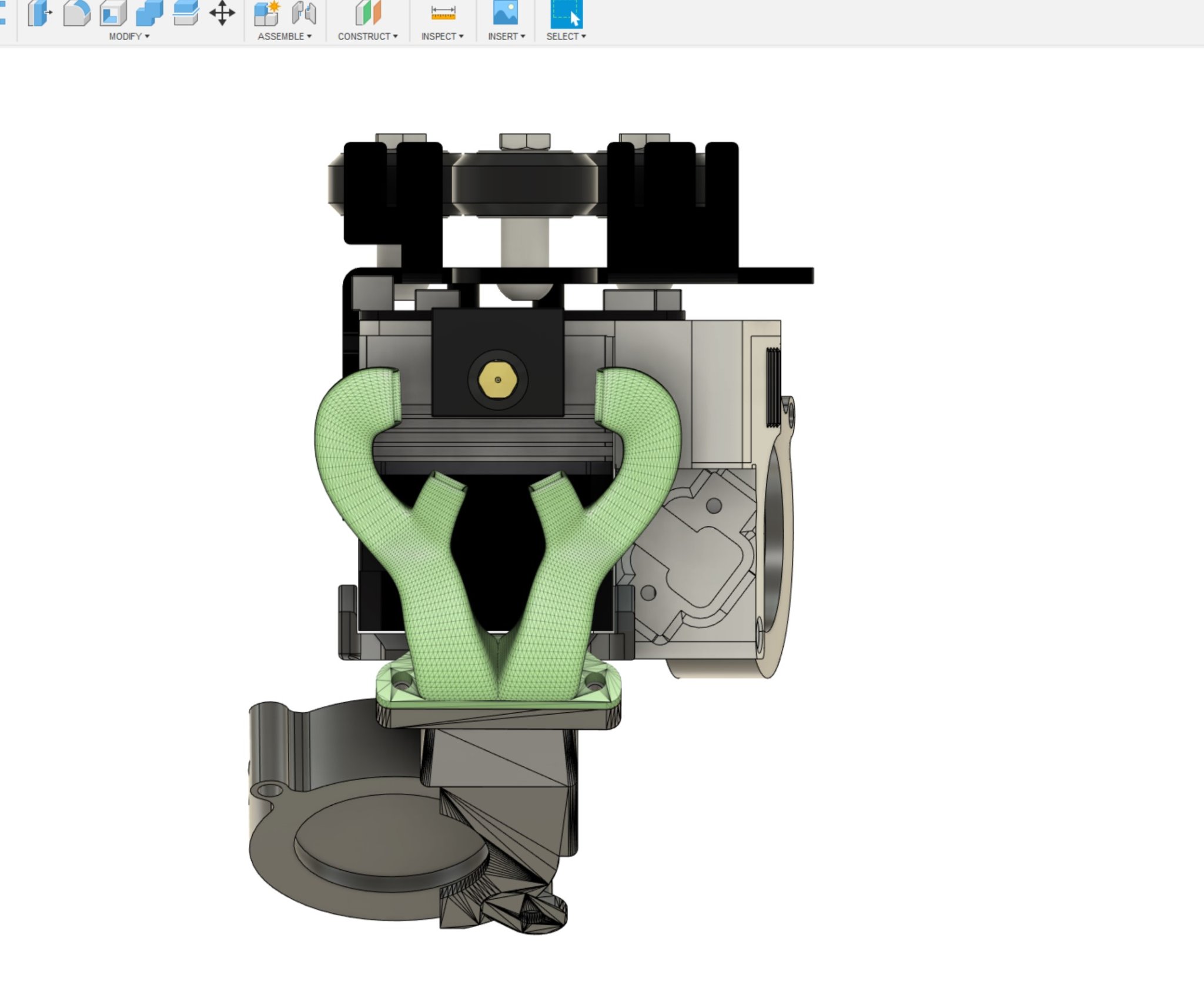

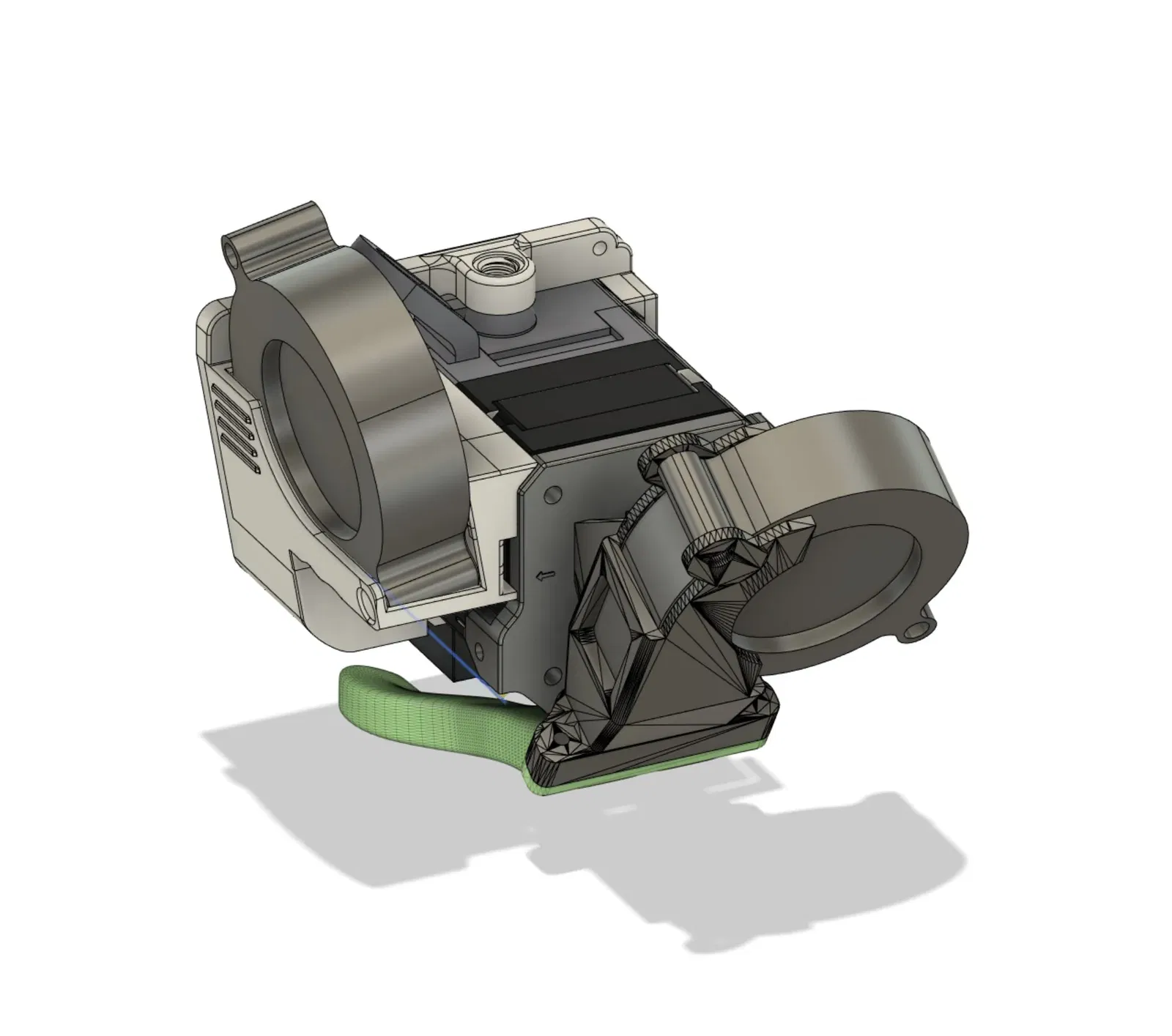

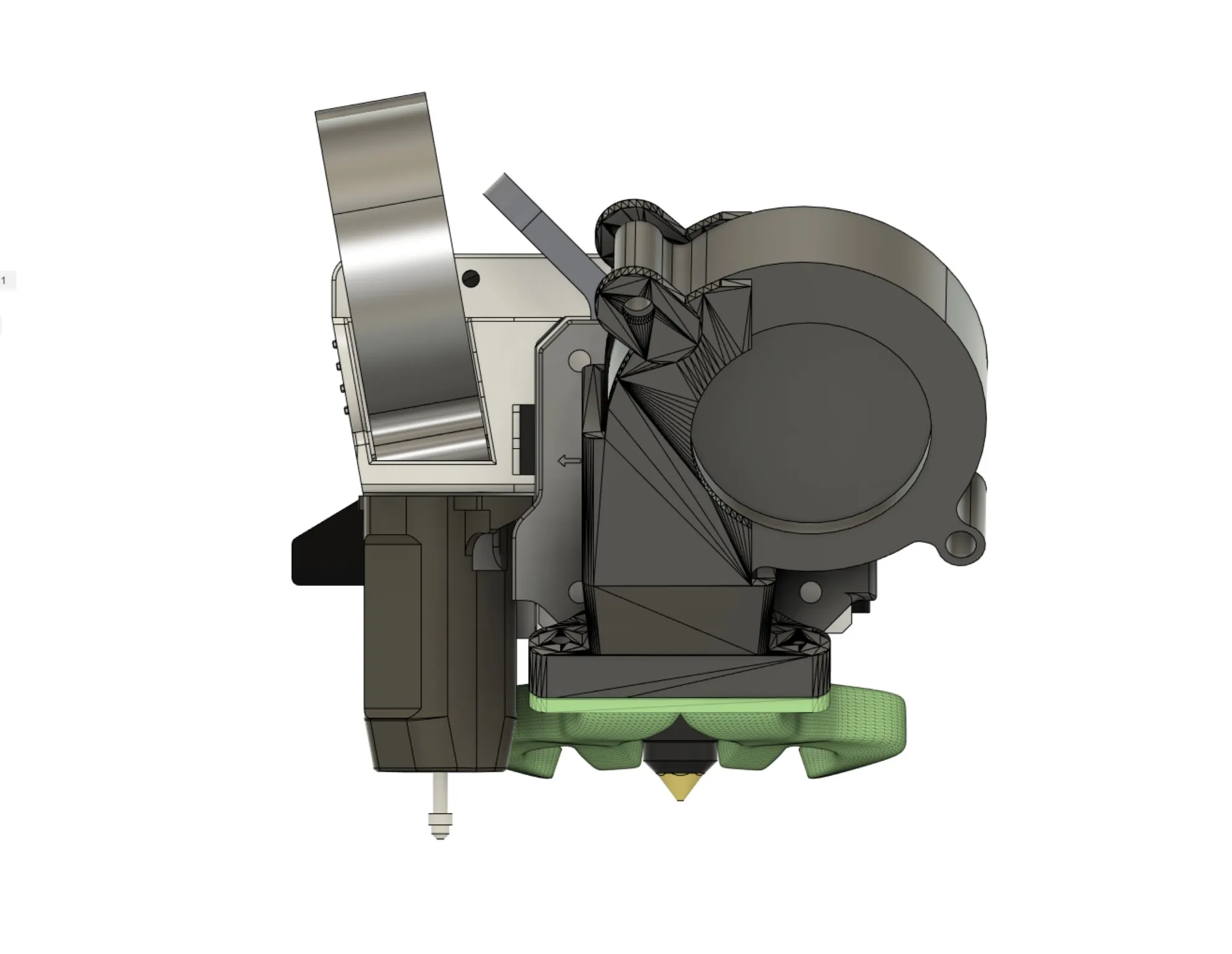

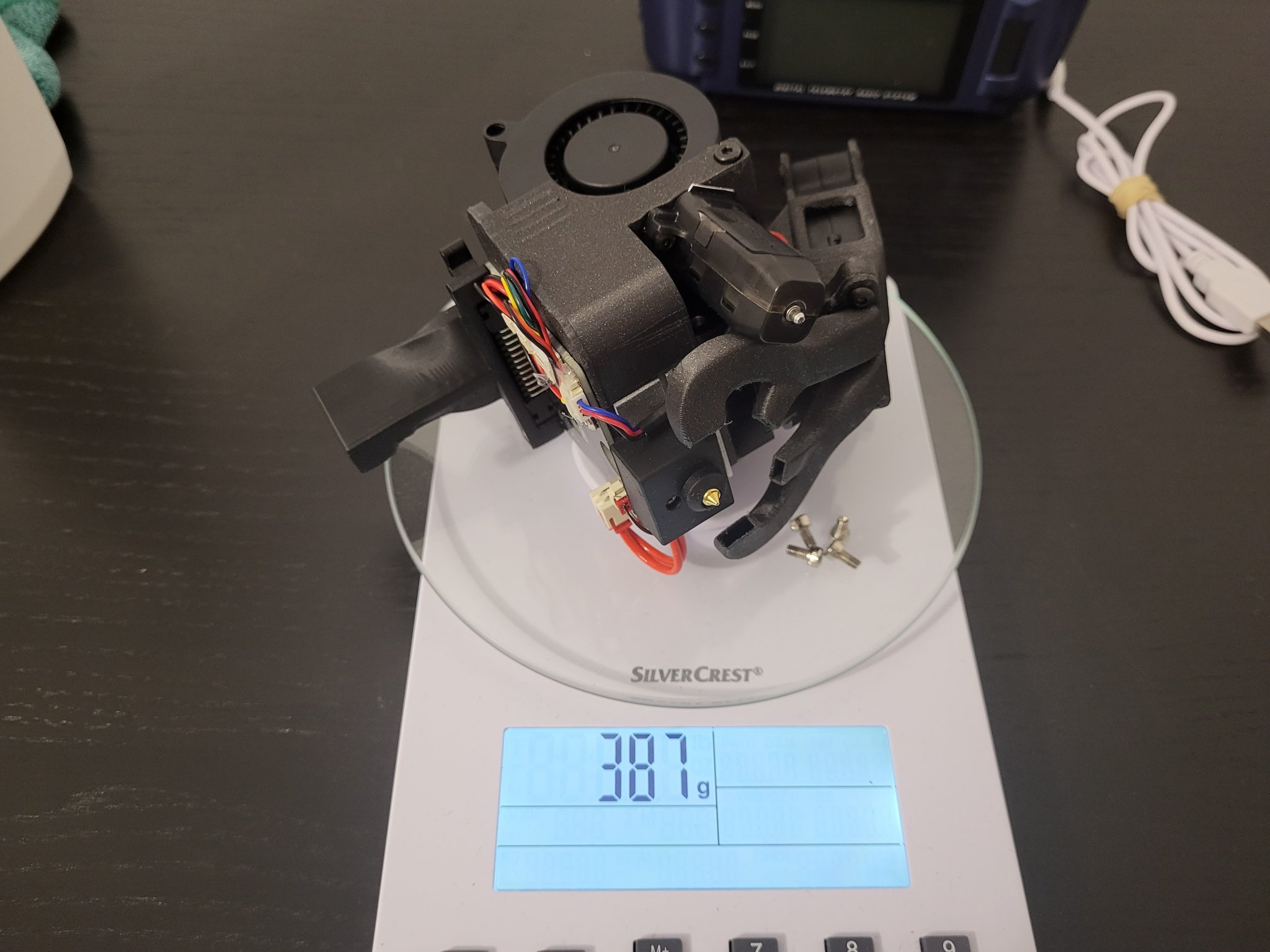

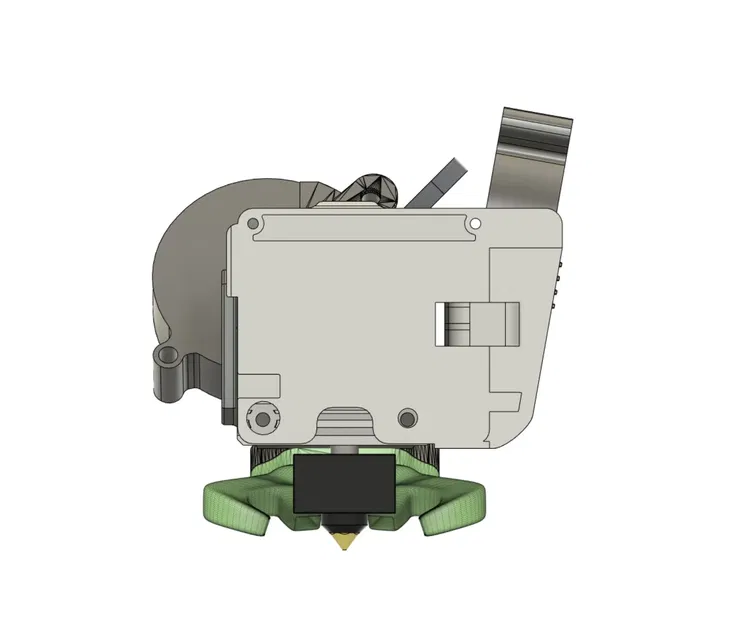

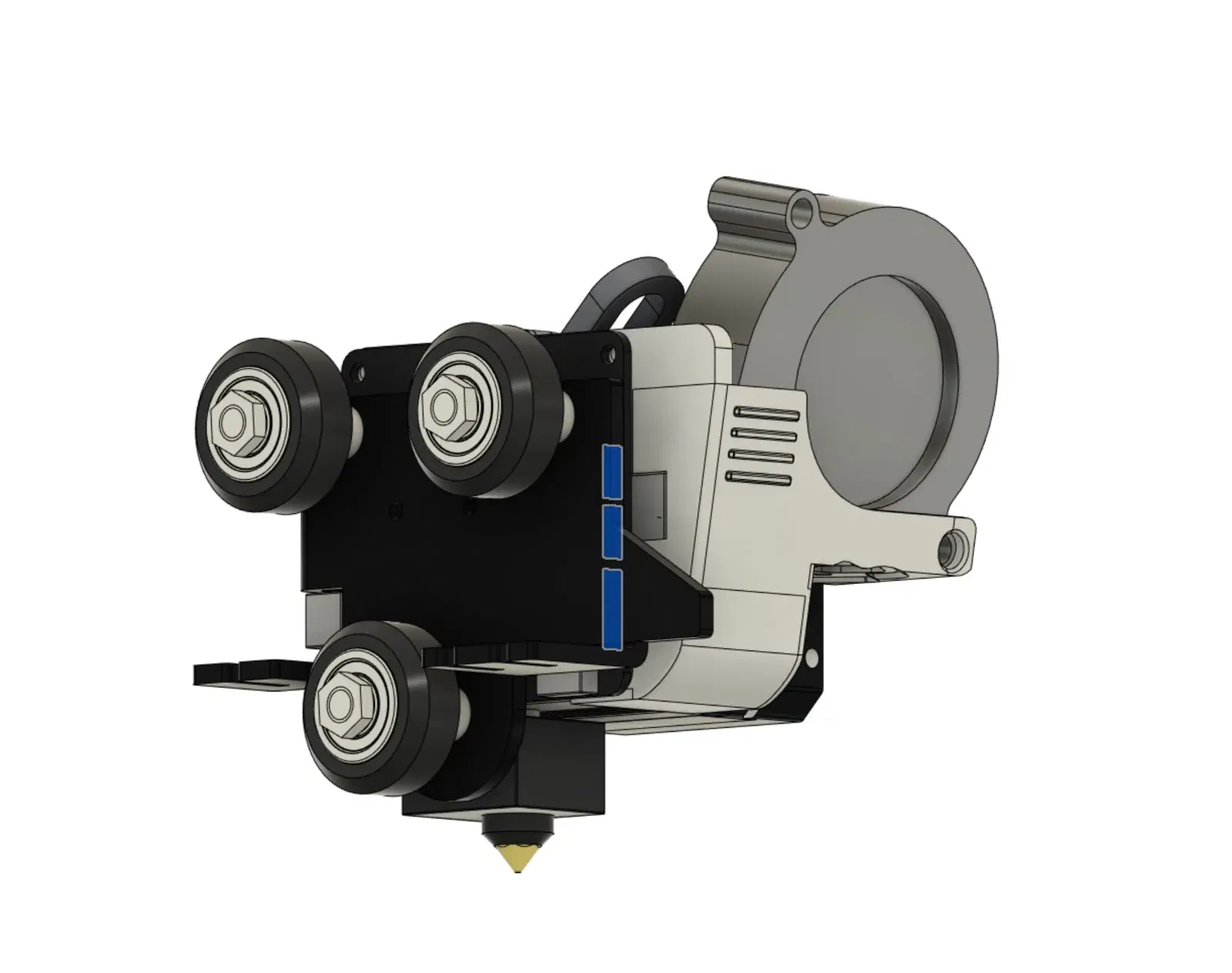

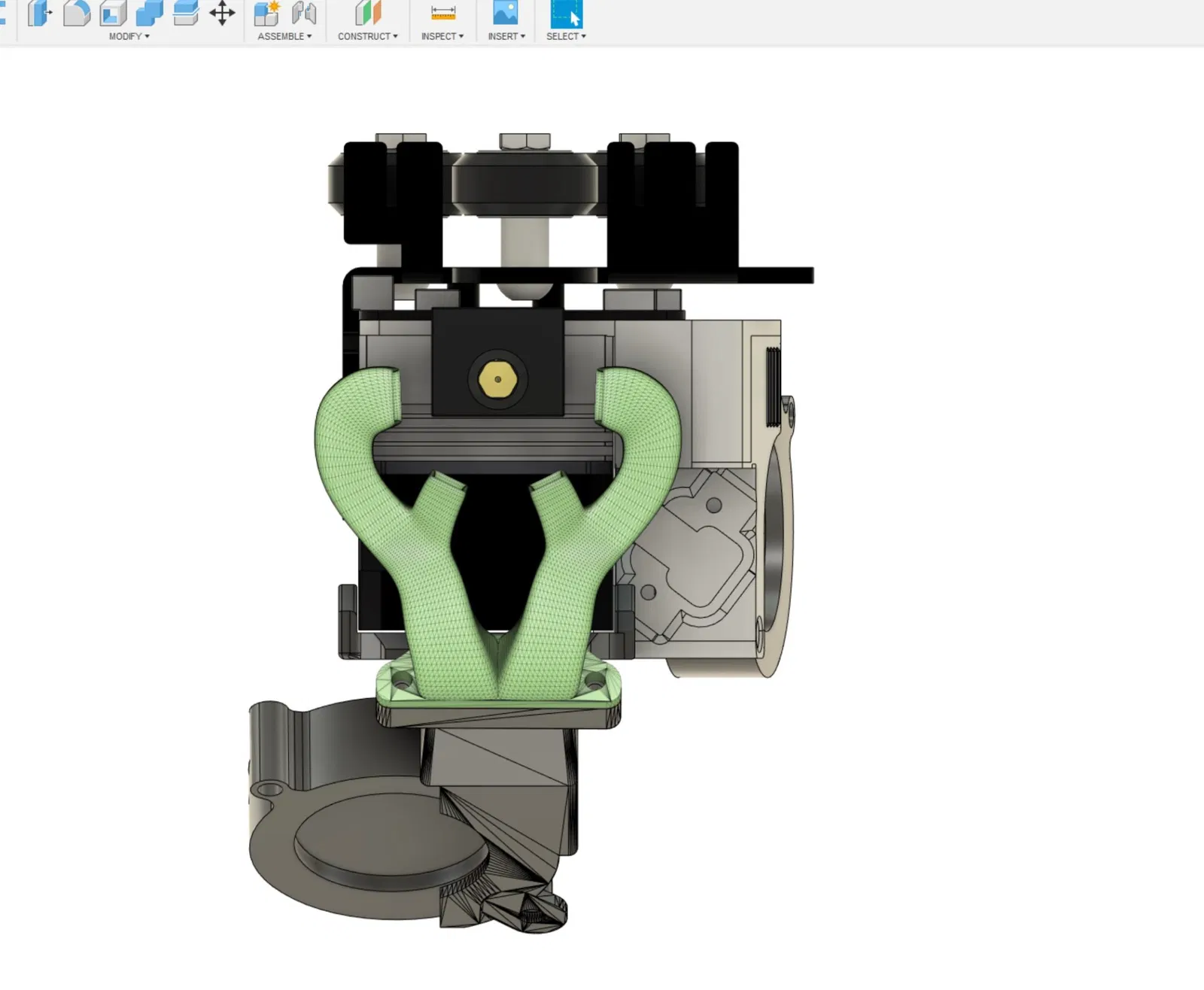

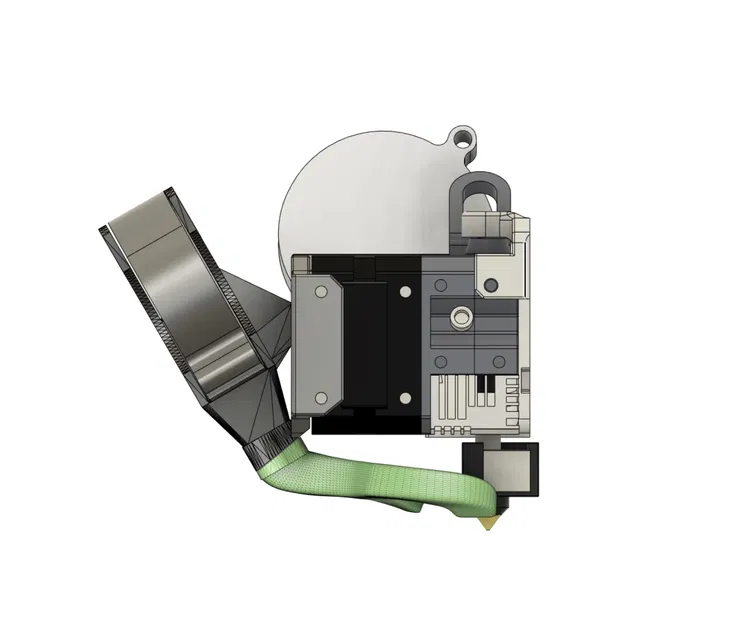

Phần vỏ heatsync được lấy cảm hứng từ mô hình này. và mô hình làm mát bộ phận (được trình bày trong các hình ảnh) là một bản remix của mô hình này. Tôi chỉ mang lại những cải tiến của mình.

Ghi chú:

• CRTouch vẫn có thể được bắt vít bằng các vít M3x6mm nguyên bản của nó. Dưới đây là các khoảng cách.
  • x_offset: -32
  • y_offset: -29
• Tấm che heatsync cần 2 vít M3x6mm bổ sung cho việc lắp đặt bên trái. Vít bên phải (M3x6mm) có thể được tái sử dụng.
• Cáp bltouch không cần phải được thay thế bằng cáp dài hơn.
• Các vít bên phải không bị ảnh hưởng, vì vậy bạn có thể dễ dàng tháo lắp từ máy in. Điều này giúp khi thay thế vòi phun.
• Quạt heatsync có thể được giữ chỉ bằng lực nén, bằng cách sử dụng vít quạt PC, hoặc (chỉ V2) bằng cách sử dụng vít M3x20mm.
• Các quạt 5015 được bán trên thị trường không đi kèm với phích cắm được sử dụng bởi Creality. Hãy nhớ rằng họ cũng đã đảo ngược các cáp nên nó không khớp với cực. Đây là những gì tôi nhận được từ aliexpress: JST 1.25 mm 2 Pin Micro (bạn có thể khớp mã màu hoặc đảo ngược các cáp bên trong phích cắm, hoặc kết nối dây đỏ của quạt với dây đen của bộ chuyển đổi)

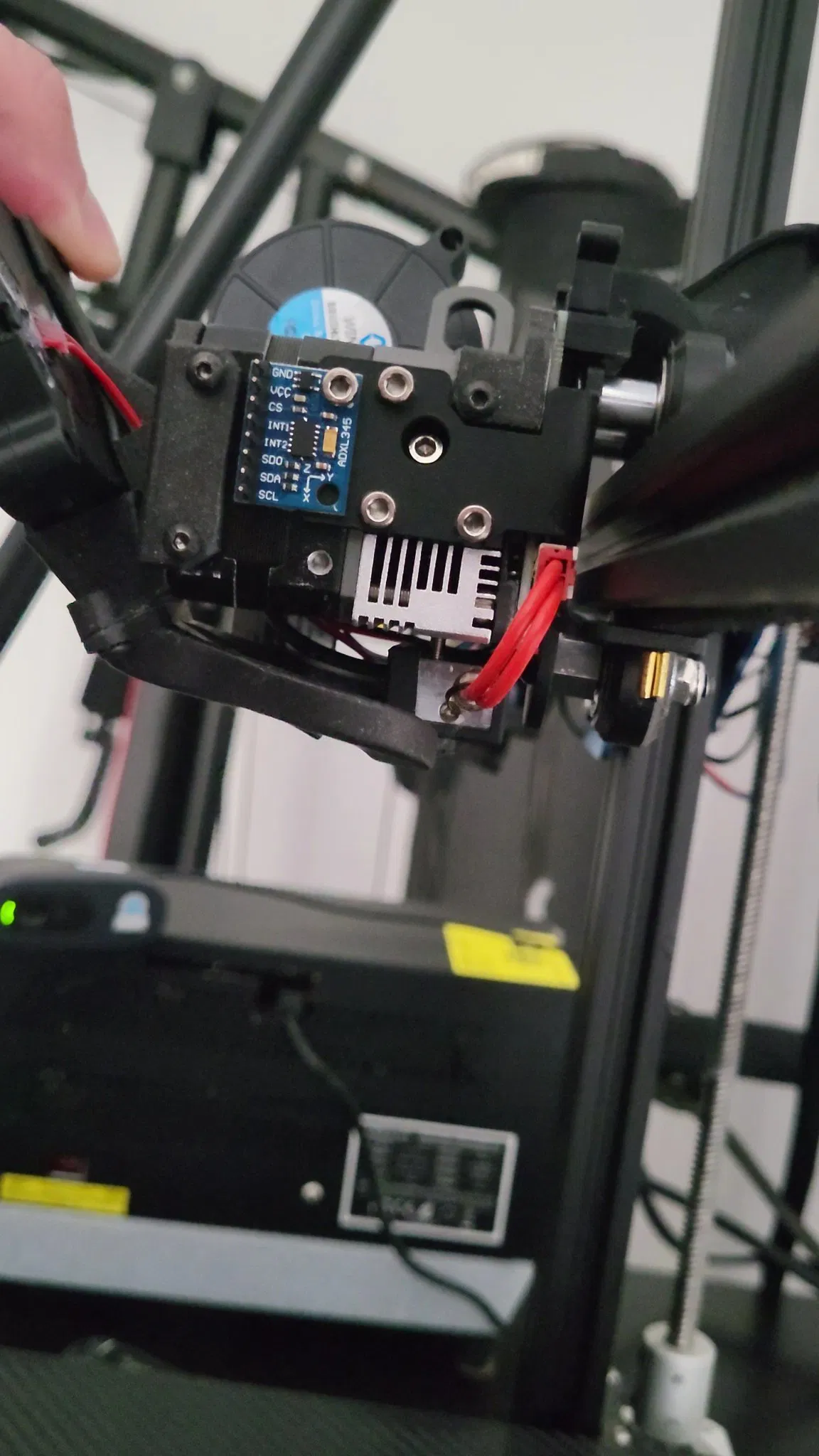

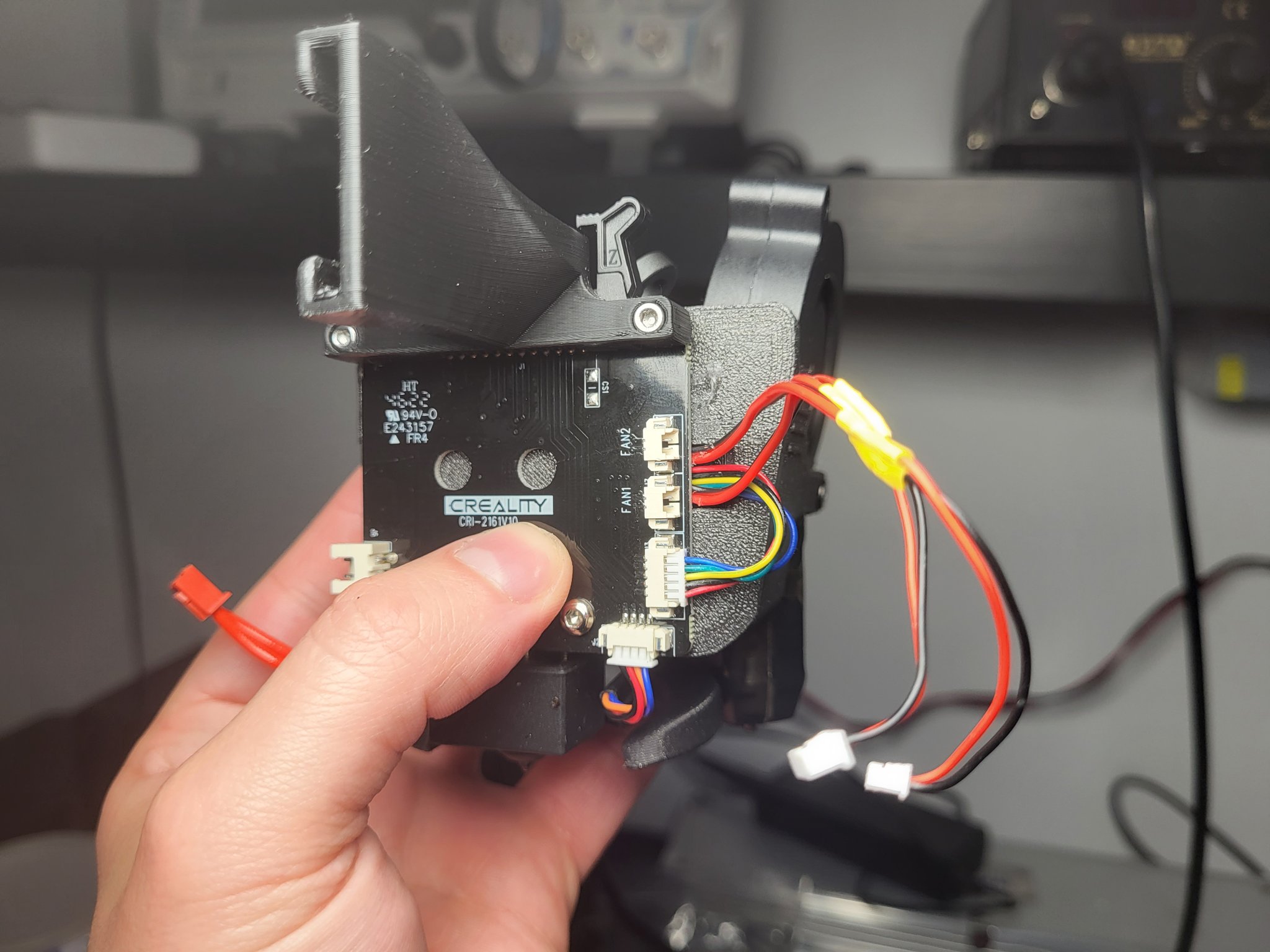

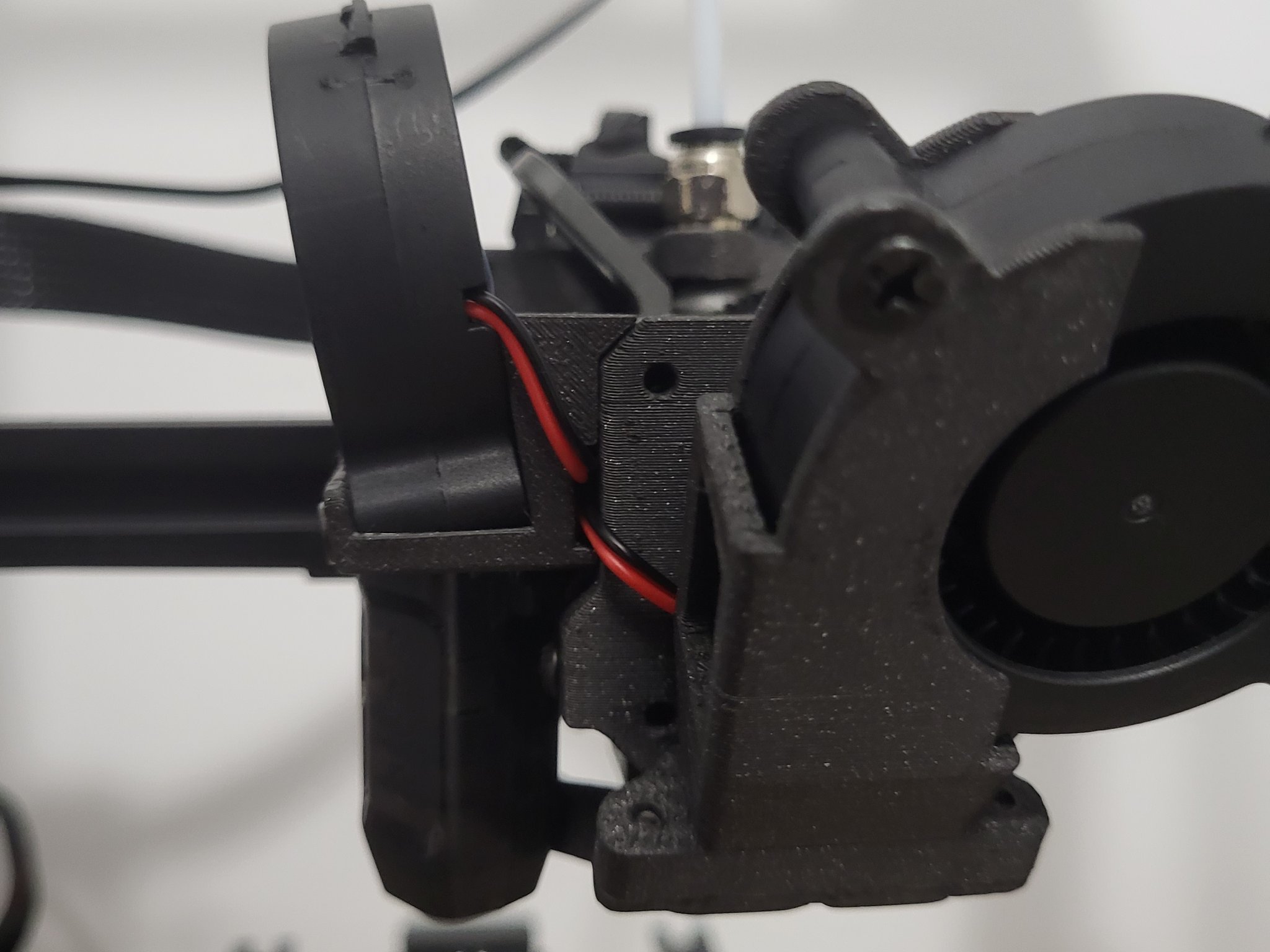

• V2.0 Bạn có thể cắt dây ngắn hơn so với những gì tôi đã trình bày trong các bức tranh. Tôi chỉ quá lười để làm điều đó. Nếu không, có nhiều không gian phía sau PCB nơi bạn có thể giấu dây thừa.

Thay đổi V2.0

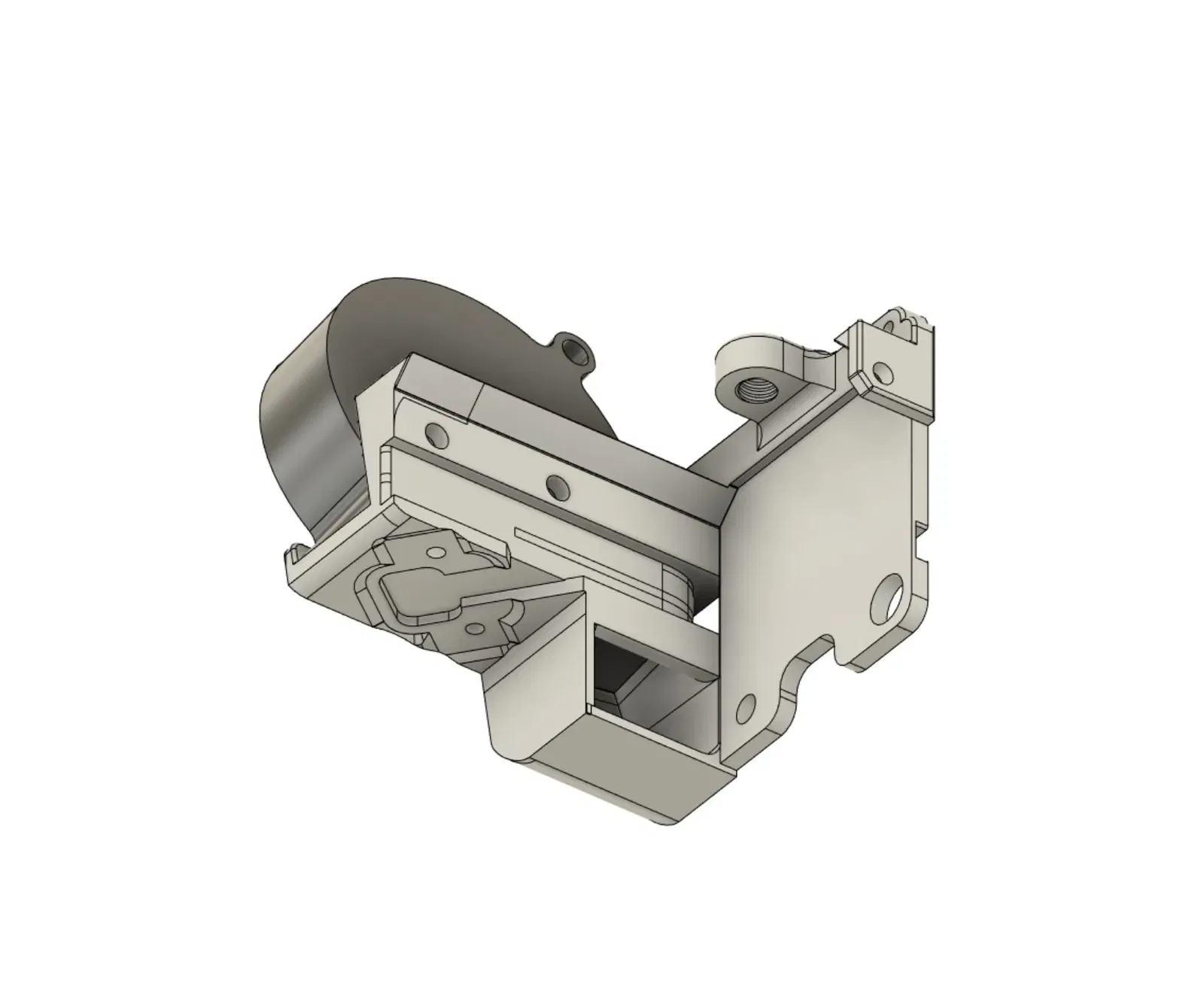

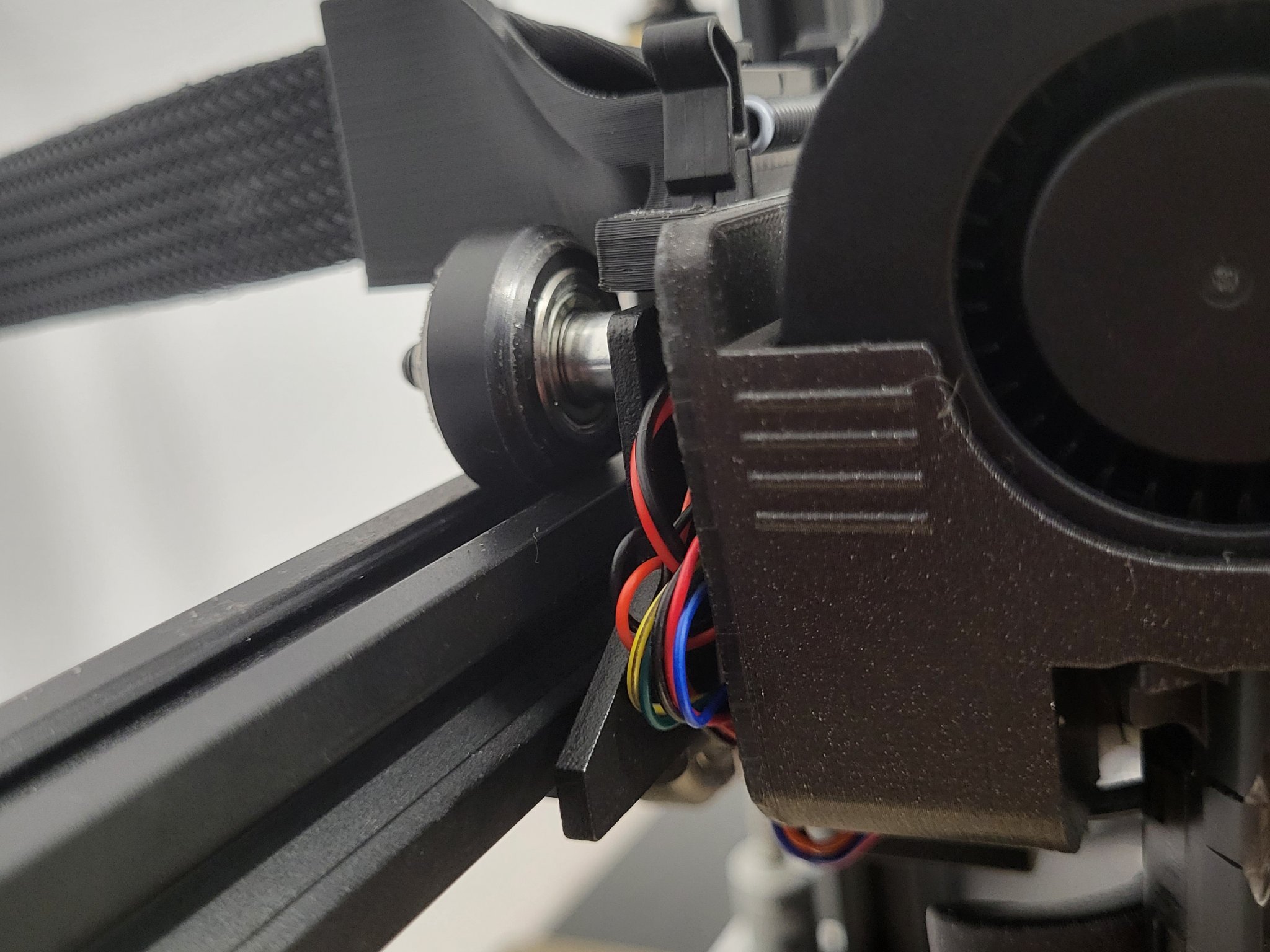

1. Đã thêm một đường dẫn cho các quạt và cáp bltouch. Chúng hiện đã được 80% giấu kín.
2. Đã thêm một số đường trên cạnh để cải thiện độ bám.
3. Đã thêm một giá đỡ để bắt vít cho bộ chuyển đổi nén trong trường hợp bạn muốn hoàn toàn bịt kín sợi nhựa bằng ống từ máy đùn đến hộp khô của bạn.
4. Tăng khoảng cách cho quạt heatsync.
5. Cải thiện độ chính xác và dung sai của một số lỗ.
6. Đã thêm một lỗ để bắt vít cho quạt heatsync bằng vít M3x20mm.

Các bộ phận làm mát là một bản remix, vì vậy tôi đã tải chúng lên riêng biệt, bạn có thể lấy chúng từ đây.

Tôi rất cảm kích bất kỳ phản hồi nào bạn có thể có.
