Adapter & Spacer Parametric cho Spool Bambu Lab (2-trong-1) | Lõi bìa cứng

Chuyển filament qua spool Bambu Lab thật nhanh mà không cần quấn lại bằng cách dùng bộ adapter & spacer in nhanh này! Thiết kế có thể tùy chỉnh để bạn làm cho gần như mọi lõi cuộn bìa cứng của các hãng filament tương thích với spool Bambu Lab!

In 2 (hai) cái – mỗi đầu lõi spool một cái.

VẤN ĐỀ

1. Filament đi kèm spool bìa cứng có thể chuyển sang spool tái sử dụng của Bambu Lab (và các spool tương thích) mà không cần phải rewind. Chỉ cần tháo hai mặt bìa cứng và chuyển phần lõi bìa cứng qua spool tái sử dụng. Tuy nhiên, một số hãng filament có kích thước spool khác nhau: lõi có thể rộng hơn Bambu Lab hoặc ngắn hơn (spool hẹp hơn) nên lõi không được cố định chặt trong spool tái sử dụng.
2. Đa số adapter lõi spool dạng in sẵn thường được in theo toàn bộ chiều cao của lõi, nên tốn nhựa hơn mức cần thiết.

GIẢI PHÁP

Tạo một chương trình để người dùng có thể:

1. Tùy chỉnh đường kính adapter để bù cho các lõi spool rộng hơn.
2. Tùy chỉnh chiều cao spacer để bù cho các lõi spool ngắn hơn.
3. In adapter và spacer thành một chi tiết và chỉ dùng lượng filament tối thiểu.
4. Có thể thêm chữ để nhận diện hãng filament mà adapter dùng cho, và kích thước của adapter.

CHƯƠNG TRÌNH

Đây là bộ spool adapter & spacer 2-trong-1 dạng parametric cho spool tái sử dụng của Bambu Lab, dành cho lõi spool bìa cứng có thể rộng hơn và/hoặc ngắn hơn so với của Bambu Lab. Được viết bằng OpenSCAD, thiết kế này dùng lượng filament tối thiểu và lắp đặt rất dễ.

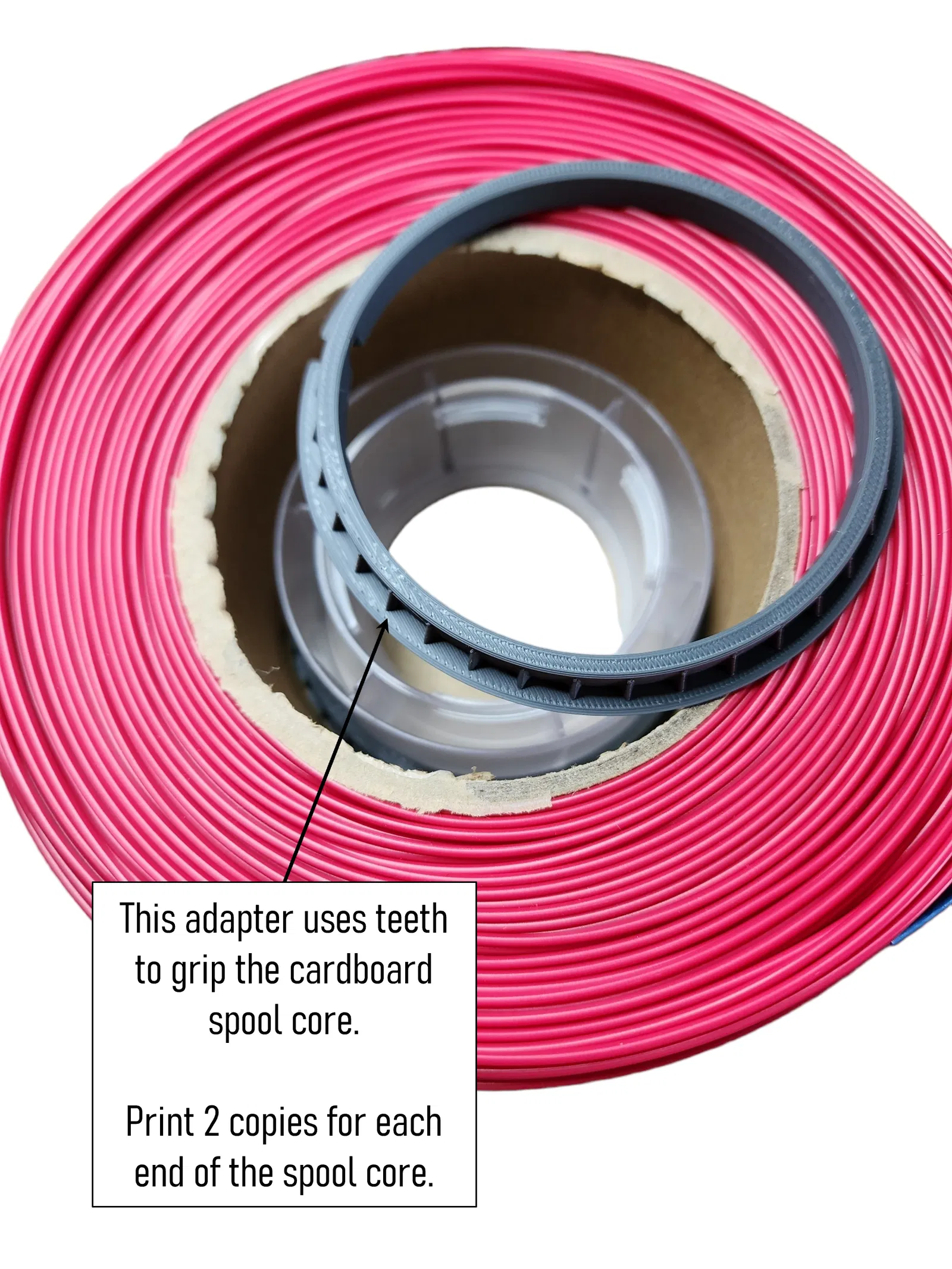

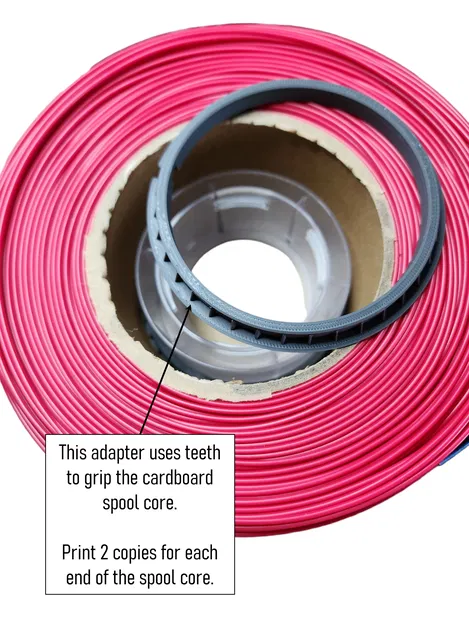

Thiết kế có các “răng nhỏ” để bám vào lõi bìa cứng. Có sẵn STL cho Overture và Inland, nhưng bạn có thể chỉnh các tham số để hợp với hãng filament của bạn.

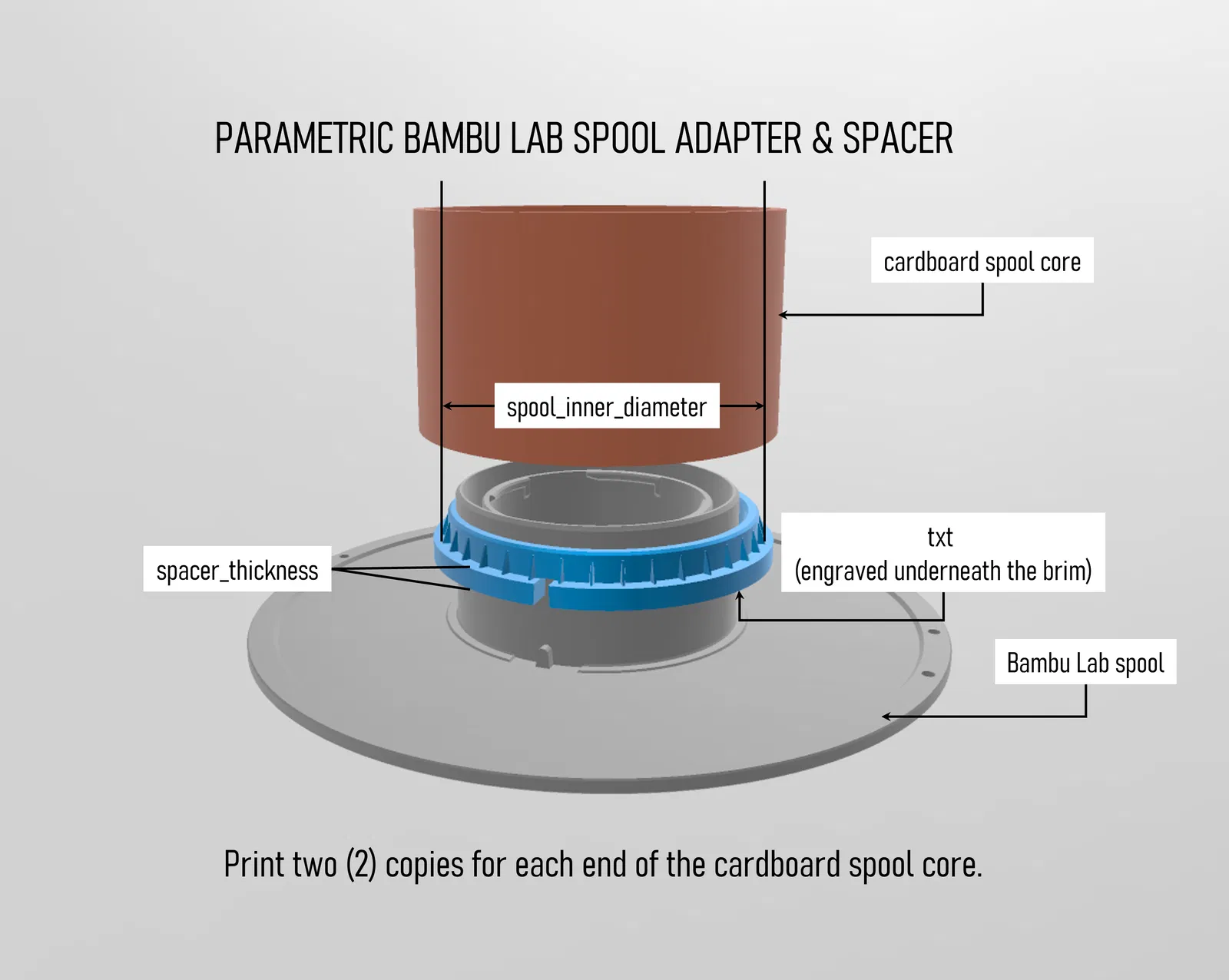

THAM SỐ

spool_inner_diameter

- tối thiểu 87mm
- bề rộng phía trong của lõi spool bìa cứng khi đo ngang qua tâm

spacer_thickness

- độ dày spacer để bù cho các lõi spool bìa cứng hẹp hơn spool Bambu Lab
- một số hãng filament không cần spacer, như Inland, vì lõi bìa cứng gần như cùng bề rộng với lõi Bambu Lab

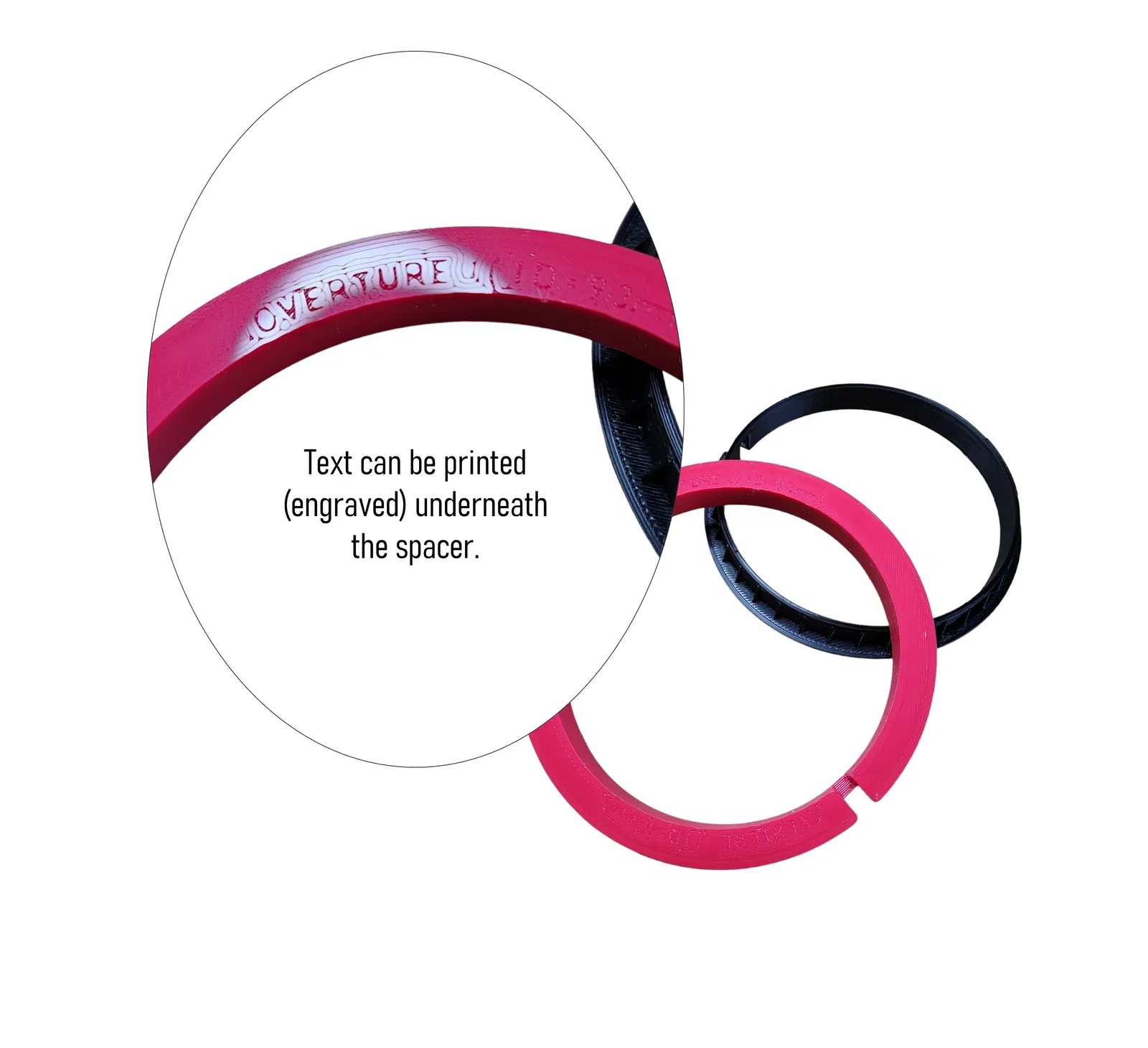

txt

- khắc chìm ở mặt dưới của phần brim; giúp nhận biết adapter này dùng cho hãng nào
- nếu spacer_thickness nhỏ hơn 0.8mm thì sẽ không tạo txt

HƯỚNG DẪN

Tải OpenSCAD để mở script rồi làm theo các bước sau:

1. Nhập PARAMETERS dựa trên số đo của spool filament.
2. Nhấn F6 để render model 3D
3. Vào File -> Export -> Export as STL để xuất file STL

Rất háo hức muốn xem bạn sẽ dùng cho những hãng spool nào! Nhớ chia sẻ thông số (parameters) của bạn và đăng bài “makes” nha!
