Voron 0.2 Orbiter 2.0 Trianglelab CHC Mini StealthBurner

Orbiter 2.0 là một extruder rất ngon và mình đã dùng nó trên con Voron 0.1 của mình. Giờ V0.2 ra rồi nên mình làm một bản mod cho nó.

Có khá nhiều E3D Revo heater core bị lỗi, mình cũng dính. Mình vẫn xài Revo Voron heatsink nhưng thay heater core bằng cái Trianglelab CHC. Nó cần một Hemera heatbreak để nối giữa heatsink và heater. Hiệu năng thì khỏi chê, mình in ra rất đều, chuẩn và ổn định.

Bản mod này rất linh hoạt, bạn muốn dùng phần nào cũng được, tất cả đều có thể hoán đổi qua lại.

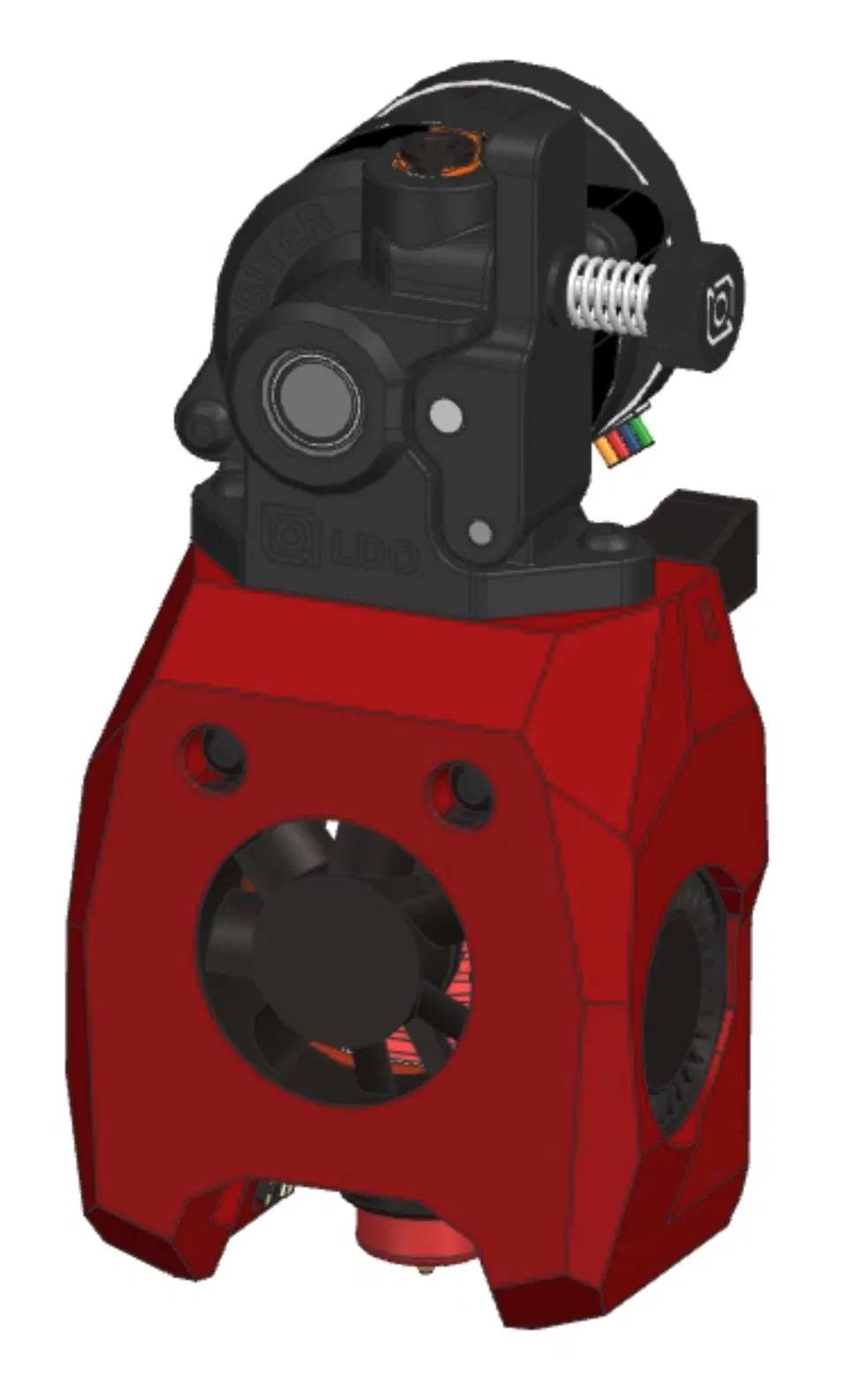

Front cowling:

• Cắt phần trên của cowling zin, rồi thêm phần interface cho Orbiter
• Bạn cần 3x M3xD5xL5 heated insert, L4 cũng dùng được

X-Carriage:

• X-Carriage được chỉnh để cowling được bắt bằng 3 con ốc trên một bề mặt phẳng (flush), rất cứng cáp và không bị vấn đề dung sai. X-Carriage zin của 0.2 vẫn xài được nhưng nhớ đừng siết quá tay con ốc thứ 3.
• Với ai vẫn đang dùng V0.1 nhưng chỉ muốn nâng cấp toolhead: Có một bản X-carriage kèm endstop, để bạn giữ nguyên endstop
• Bạn cần 1x M3x20 BHCS bolt

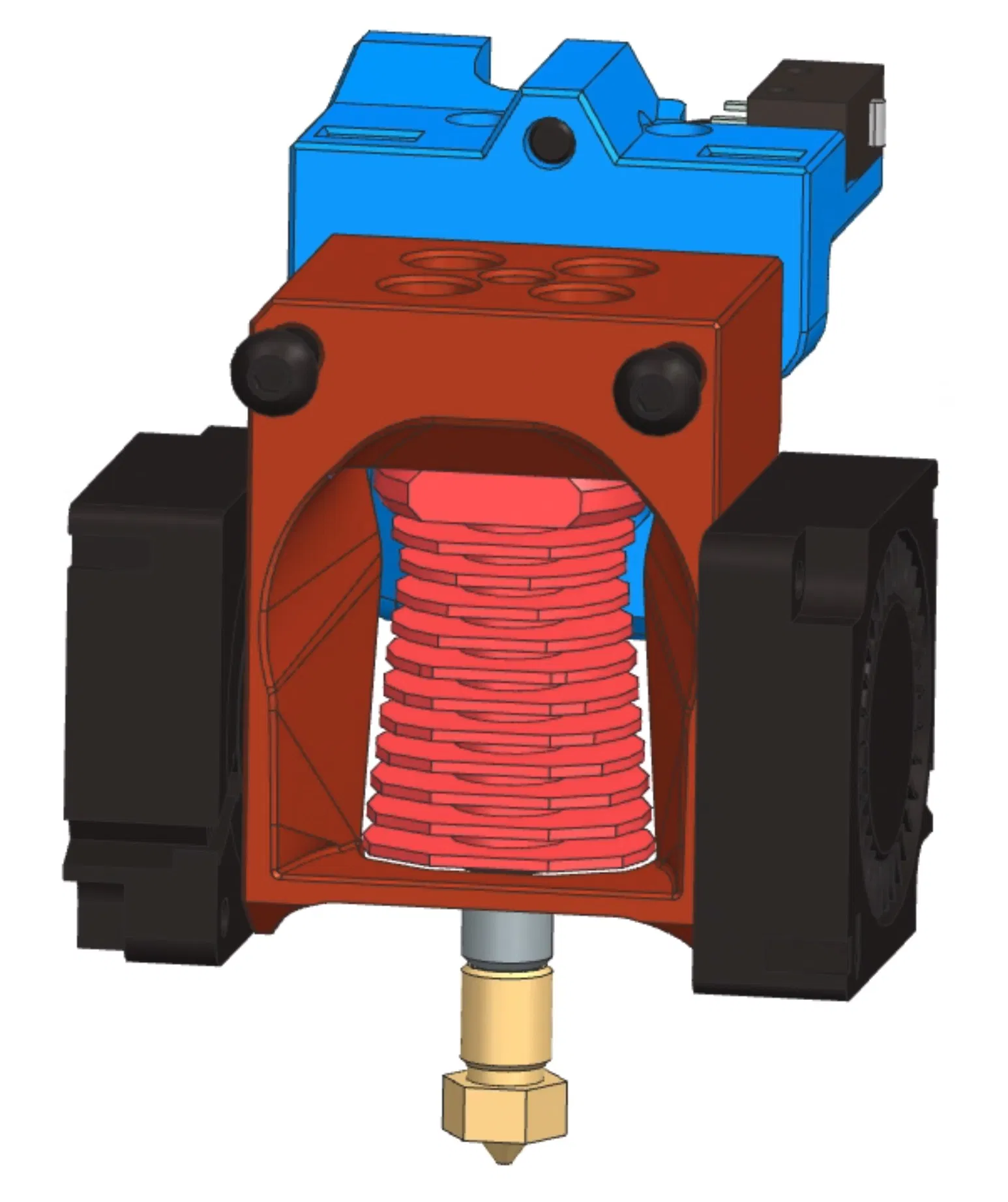

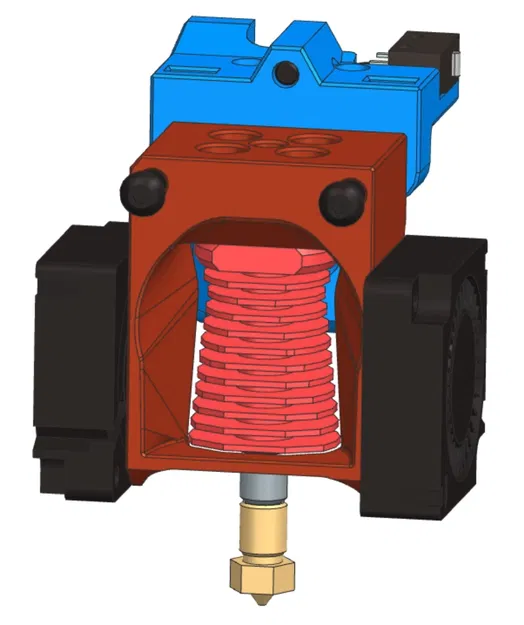

Hotend Mount:

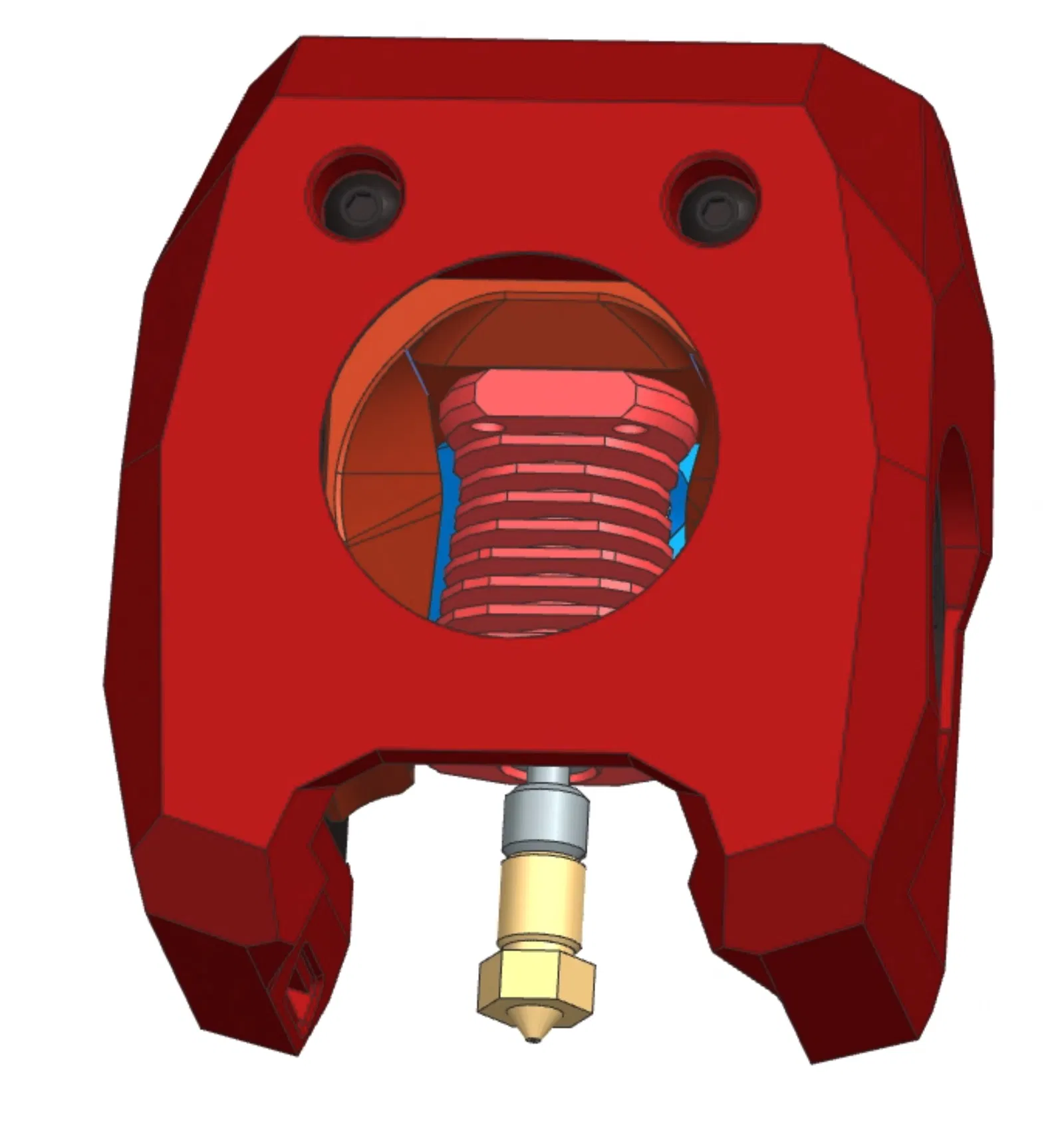

• Thêm hỗ trợ cho hotend kiểu Frankenstein: Revo Voron heat sink + Hemera heatbreak + Trianglelab CHC heater core
• Dùng CHC thì hotend sẽ ngắn hơn 2mm, nên cái hotend mount này bù lại phần đó, nghĩa là nó không tương thích với Revo heater core. Chỉ dùng CHC.
• Tối ưu airflow

Update 02-Feb-2023:

• Thêm Hotend mount cho Frankenstein Revo Voron CHC hotend

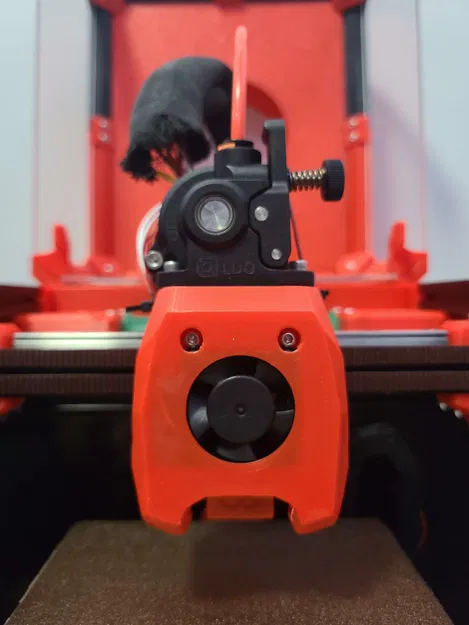

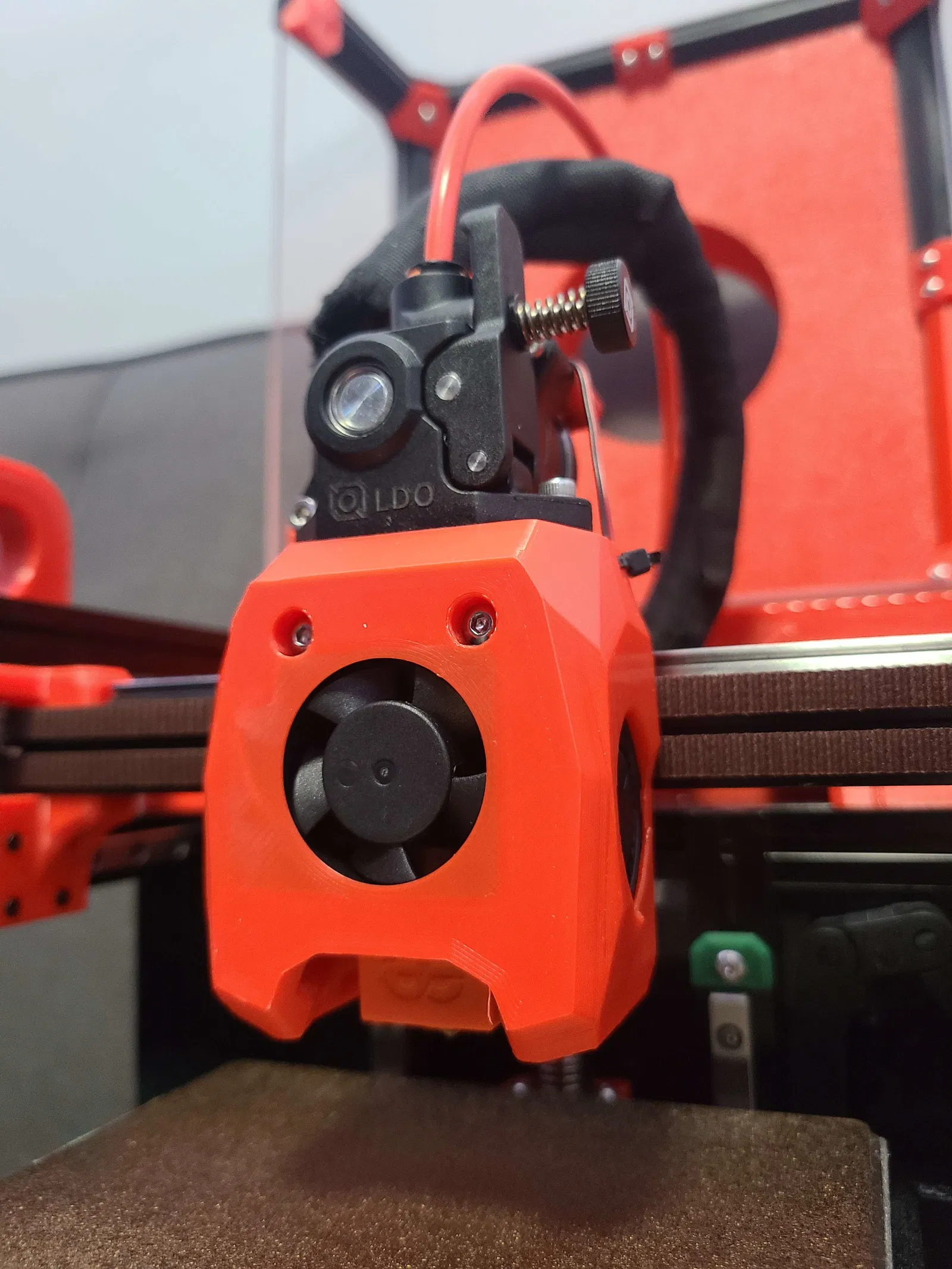

• Cám ơn đặc biệt Kignis đã test và chụp hình
