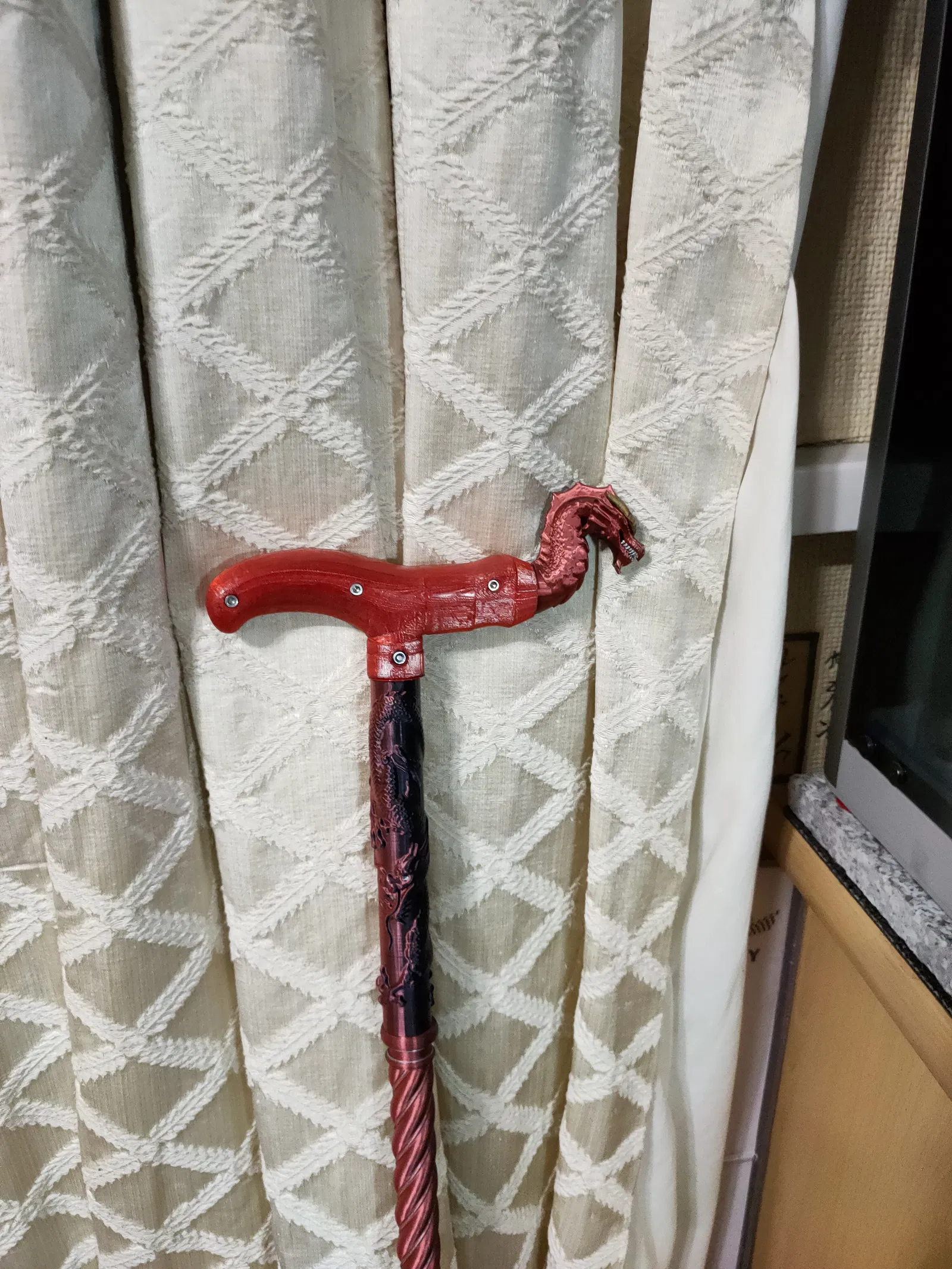

Gậy chống modular – bộ phận lắp ghép tùy biến

Tất cả các bộ phận được thiết kế để lắp vừa với một ống lõi ở giữa kích thước 12mm OD 10mm ID, thành ống 1mm; chiều dài cây gậy sẽ do bạn tự quyết theo nhu cầu. Mình dùng ống thép vì cần cây gậy dài, còn nếu nhu cầu ngắn hơn thì ống nhôm có thể đã đủ.

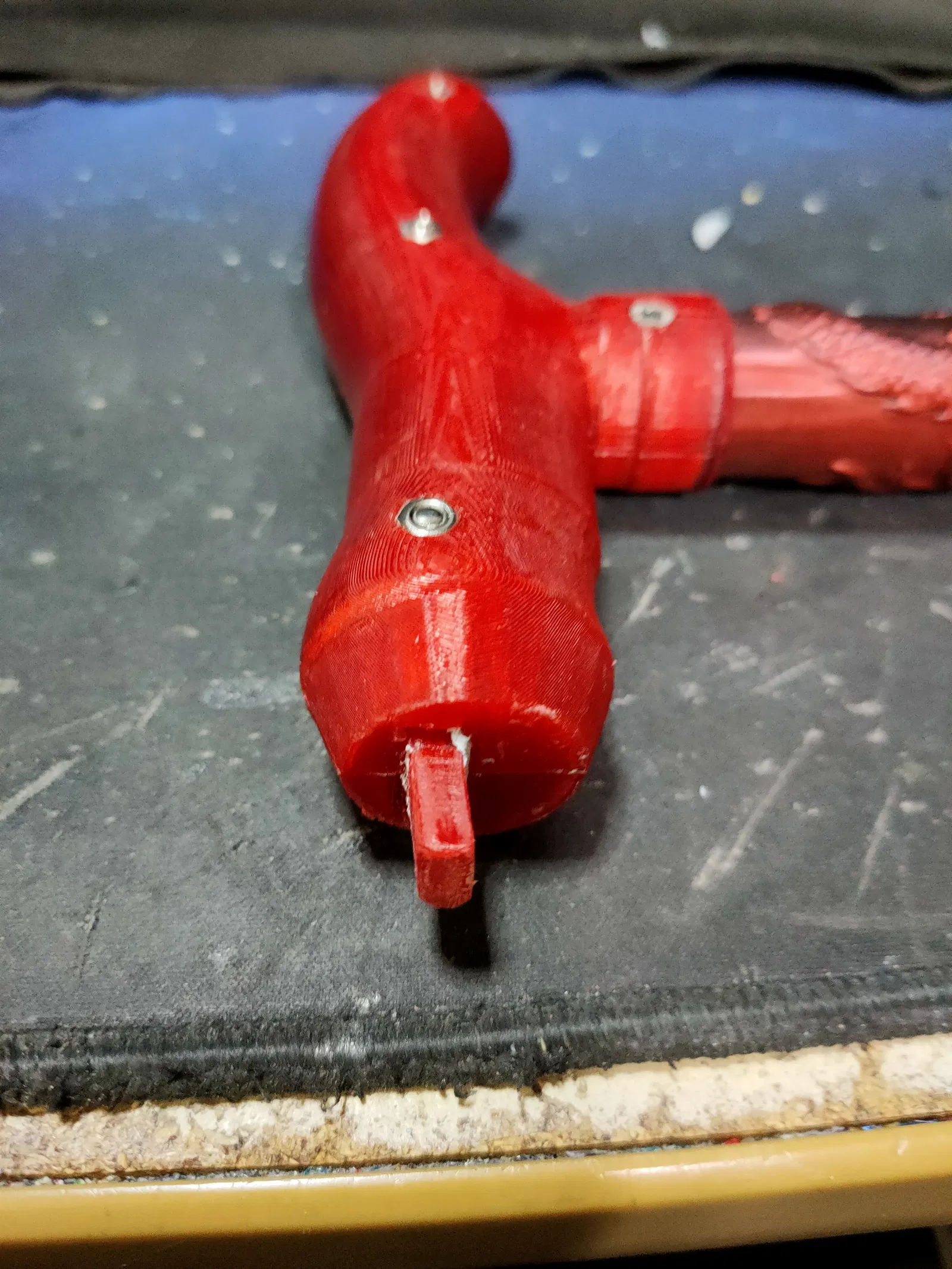

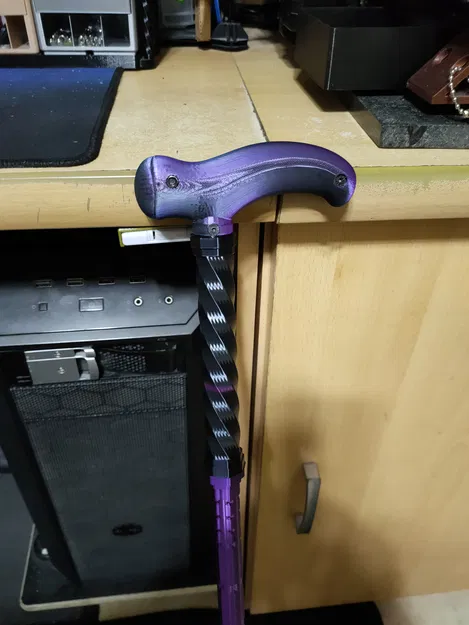

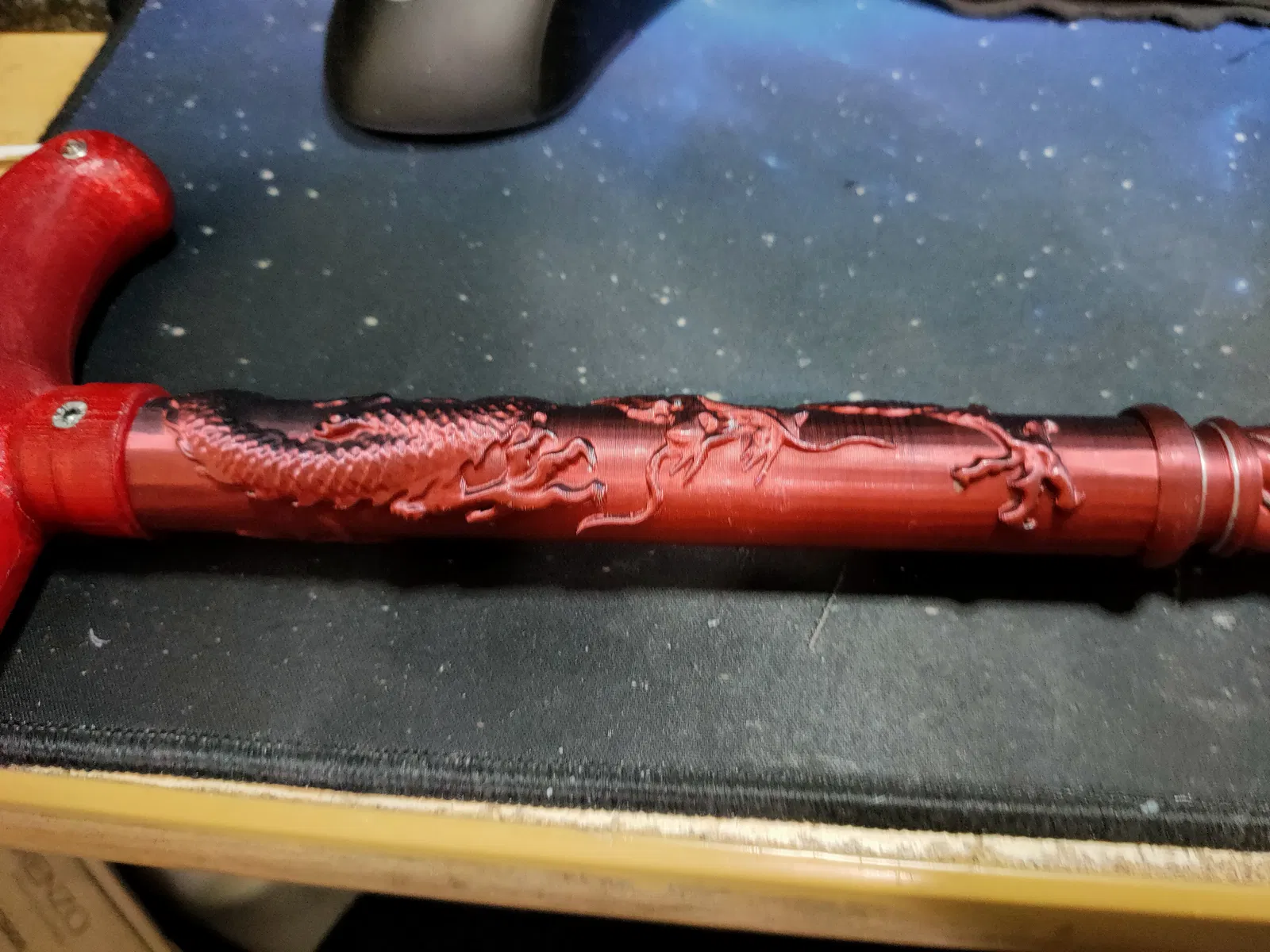

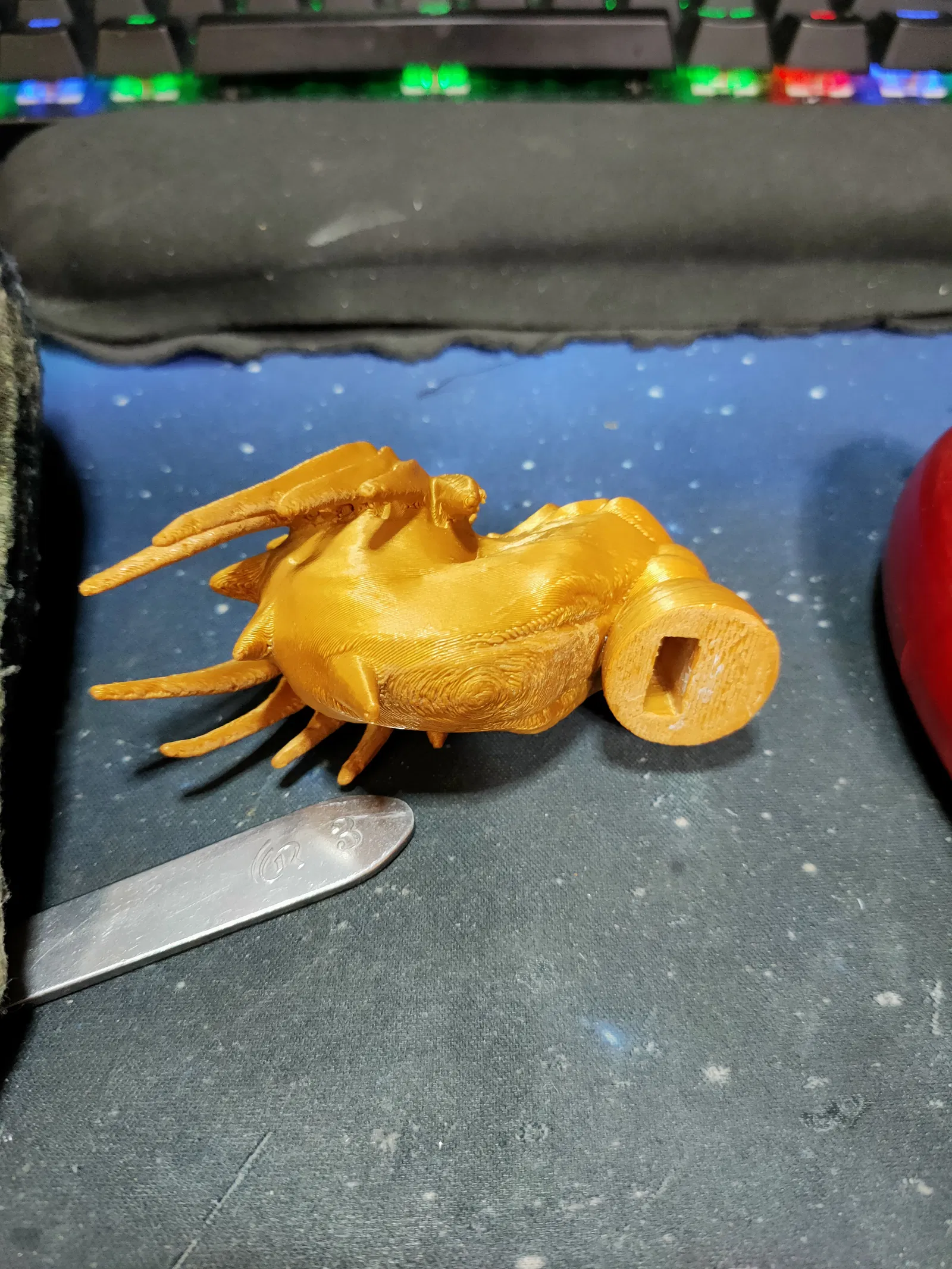

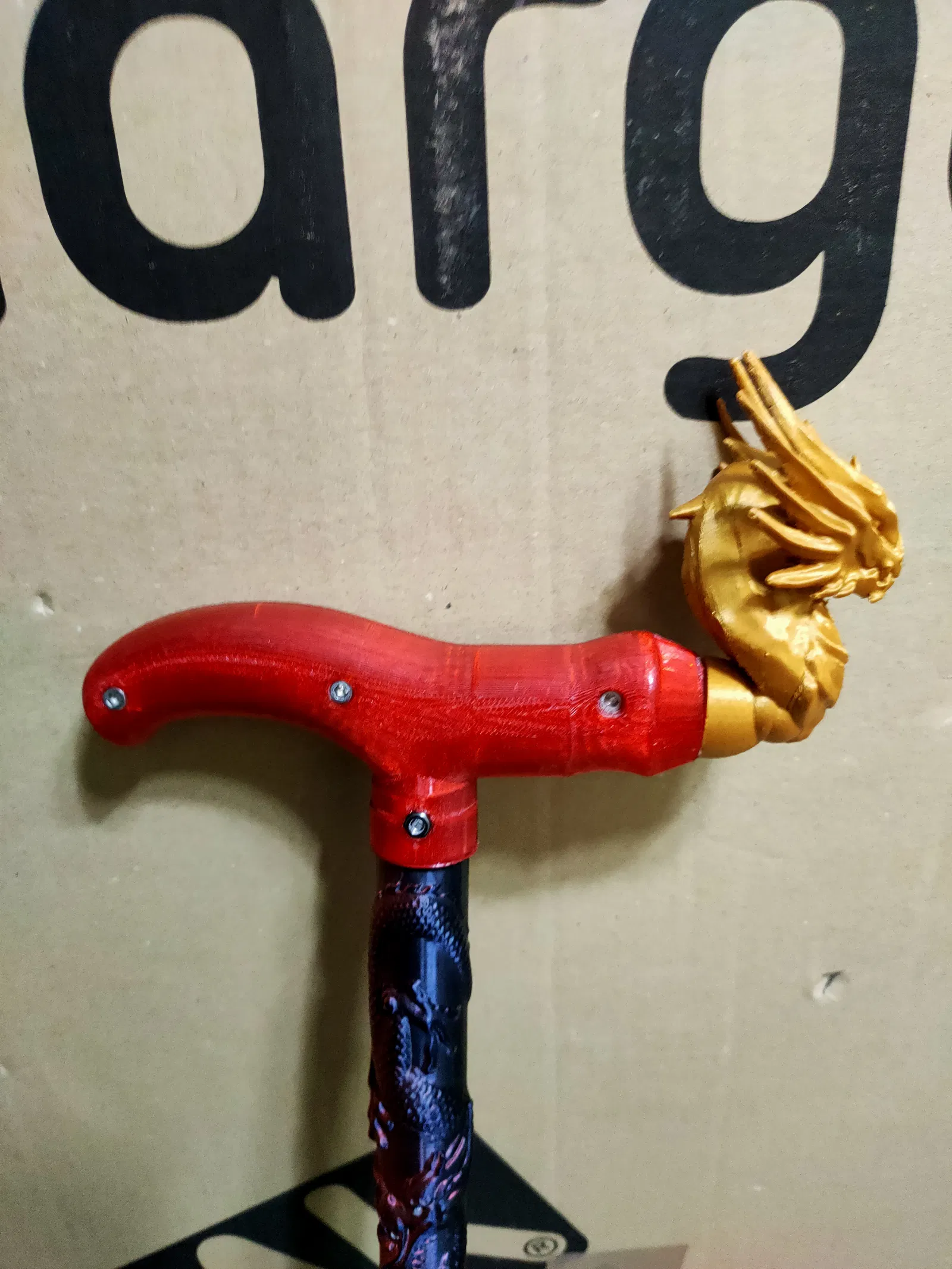

Tất cả các phần nên là dạng lắp trượt (slip fit) (tùy dung sai máy in của bạn). Phần tay cầm được cố định vào ống bằng một lỗ khoan xuyên và một ê-cu M3 kèm vít (kích thước tùy theo loại tay cầm bạn chọn).

Để giữ cảm giác cầm nắm cho tay cầm, không phải con vít M3 nào cũng vừa đúng chiều dài, nên có thể bạn sẽ cần cắt/trim bớt một vài con.

Vật liệu bổ sung: 1 ống (thép hoặc nhôm) 12mm OD 10mm ID, thành ống 1mm, cắt theo chiều dài bạn cần. Vít M3 đầu trụ (caps head) dài 20mm, 25mm và 30mm tùy theo các phần bạn chọn.

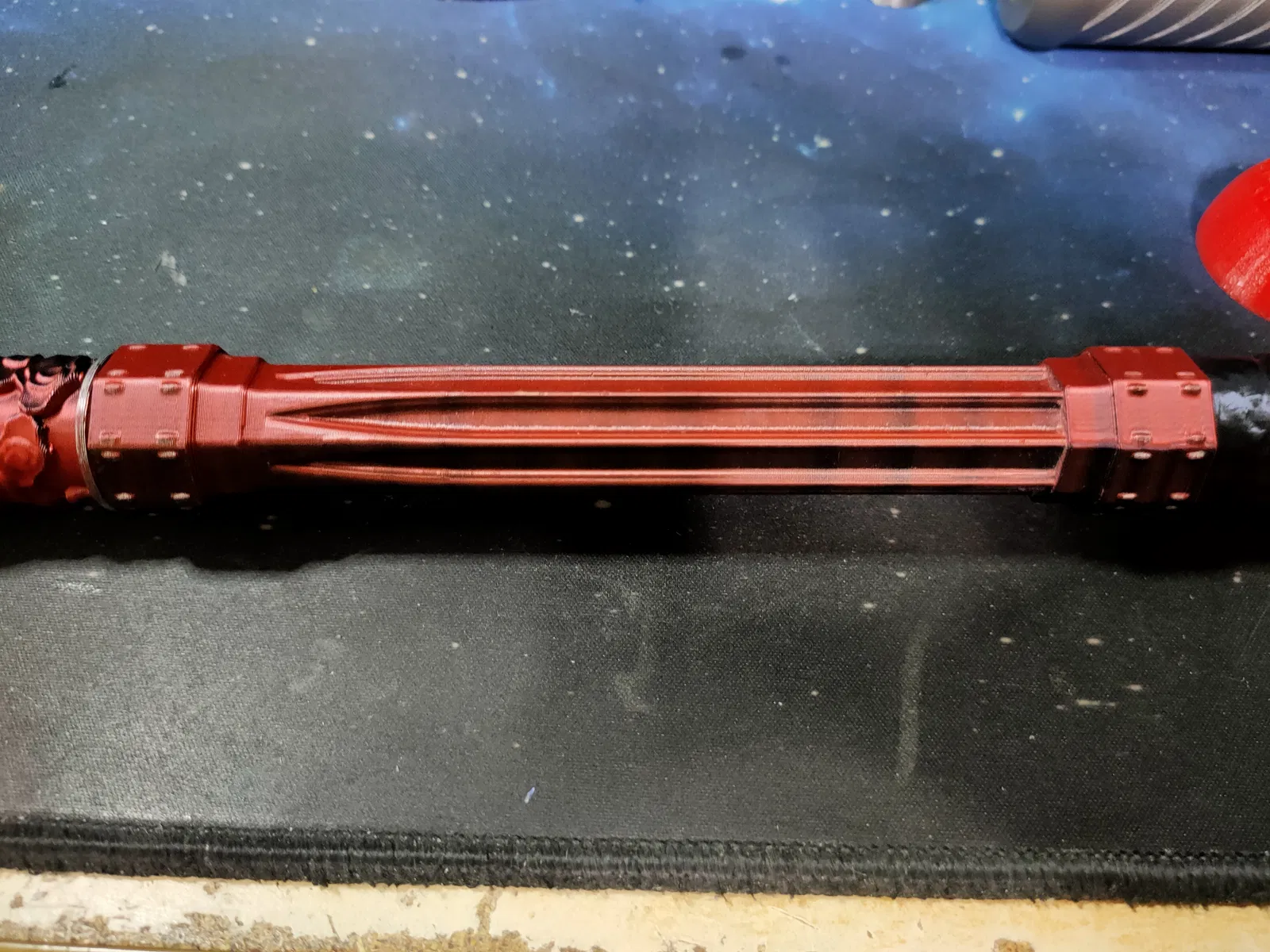

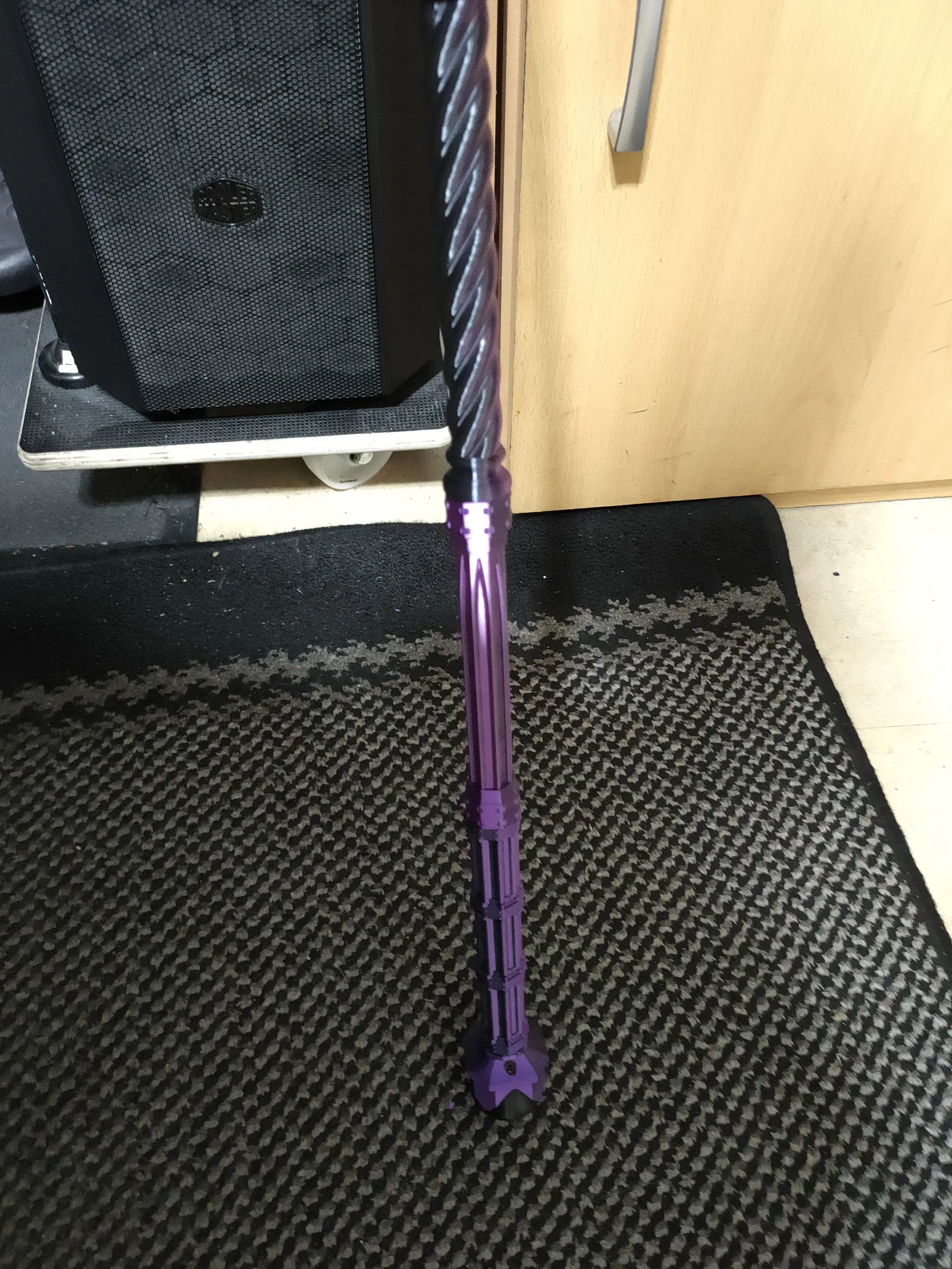

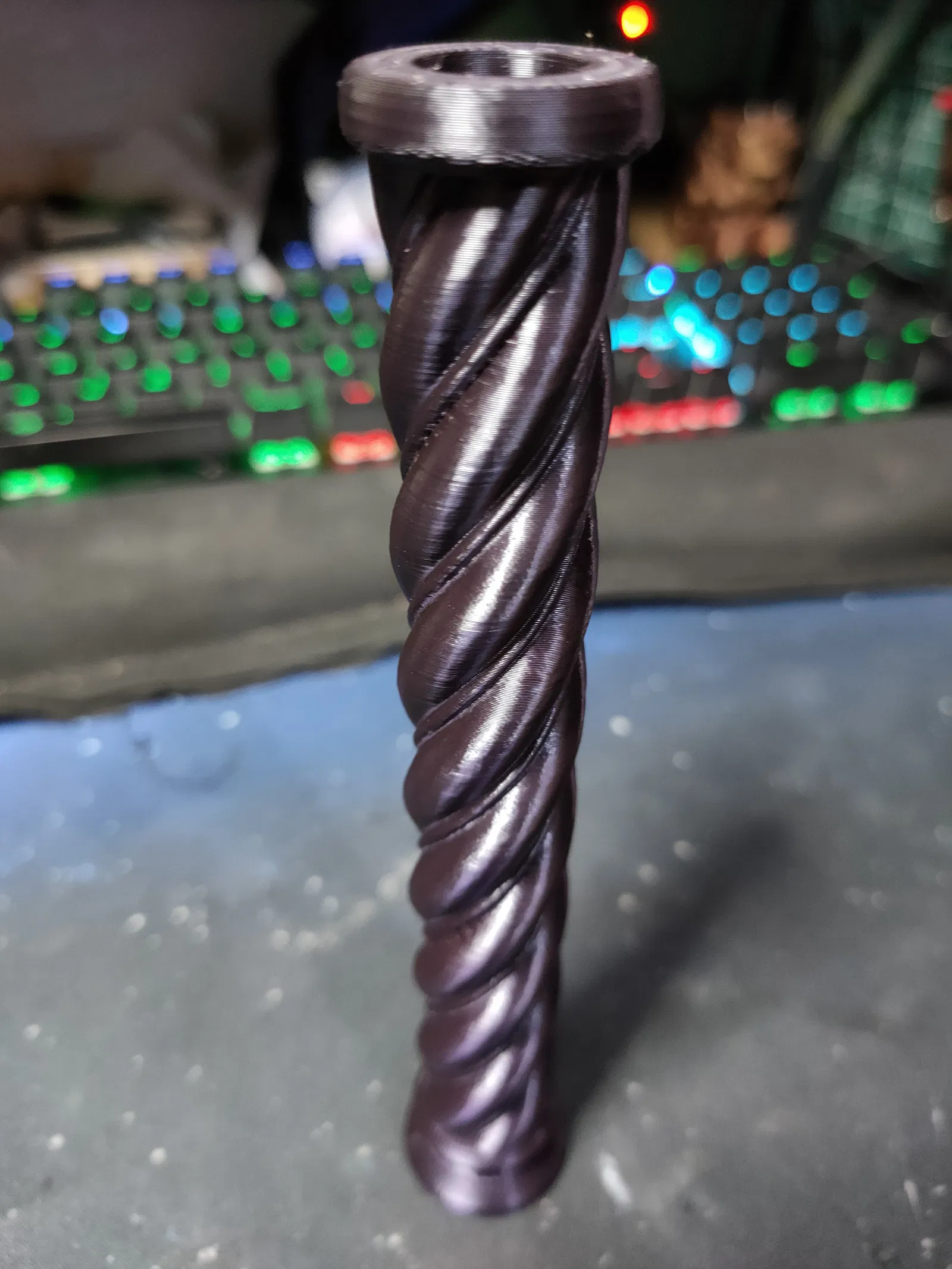

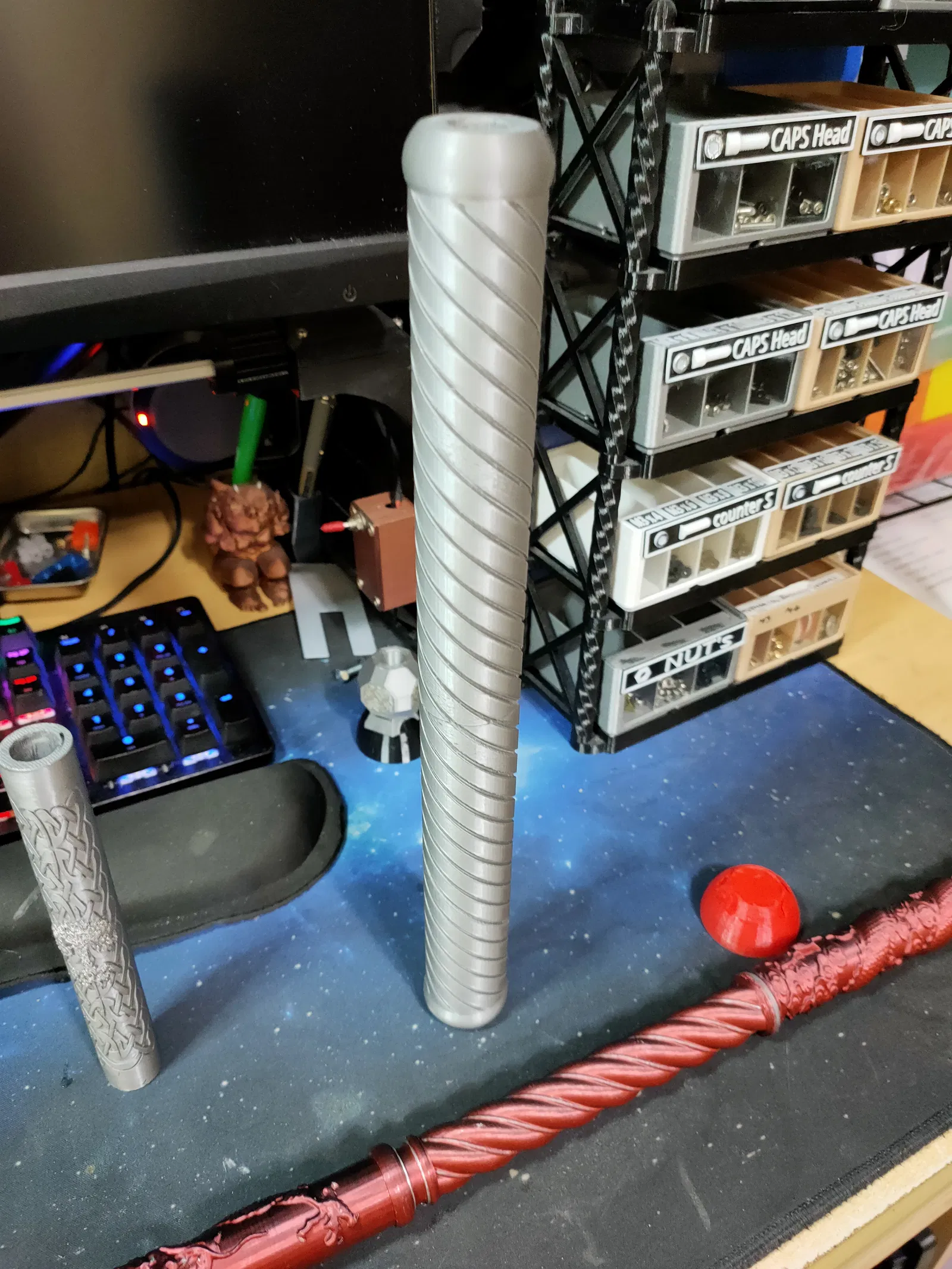

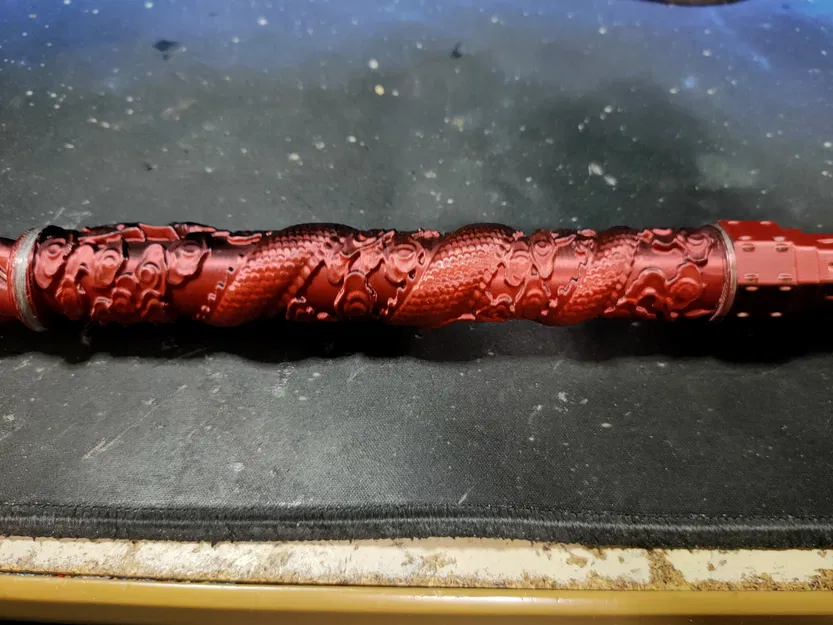

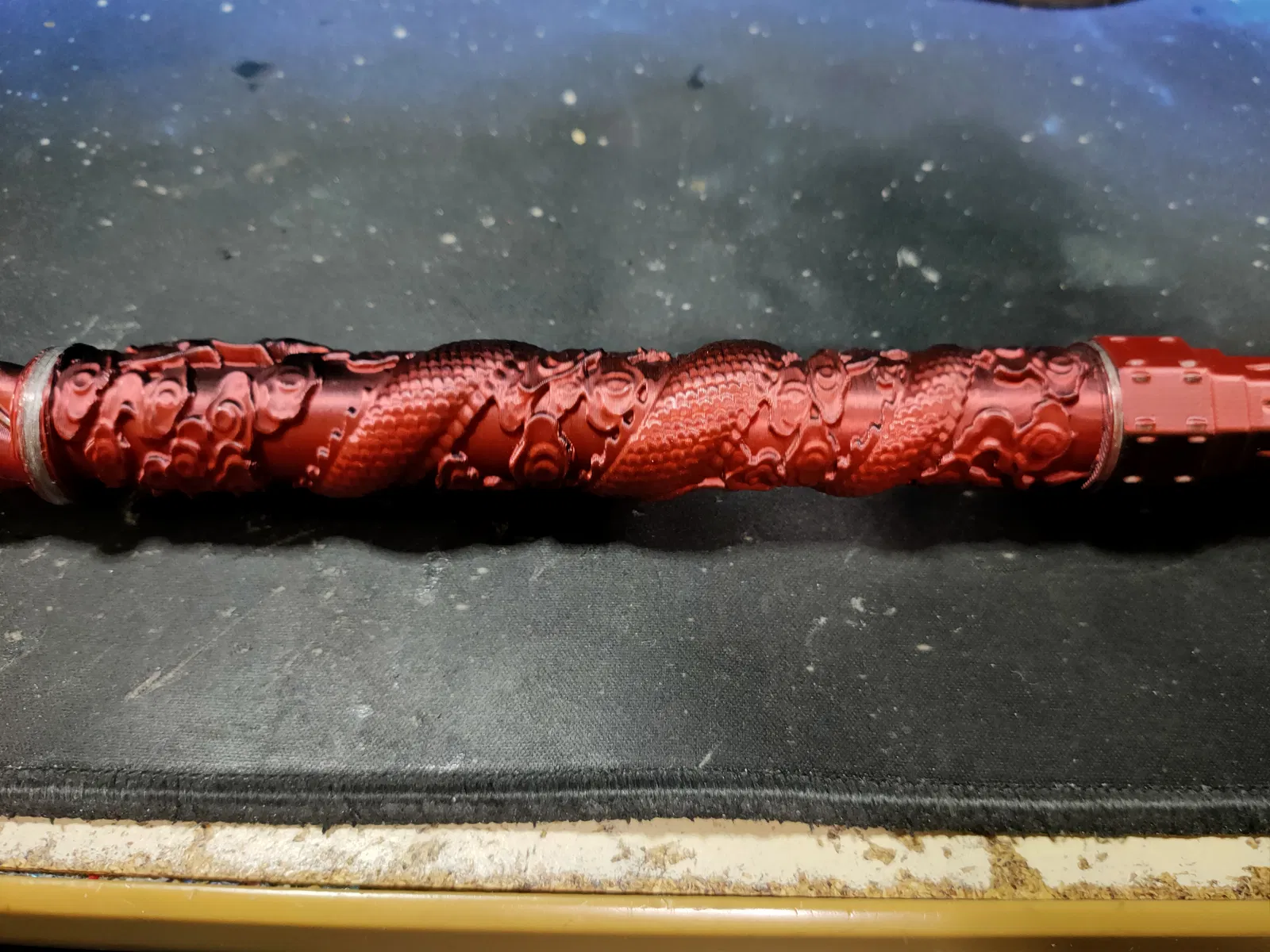

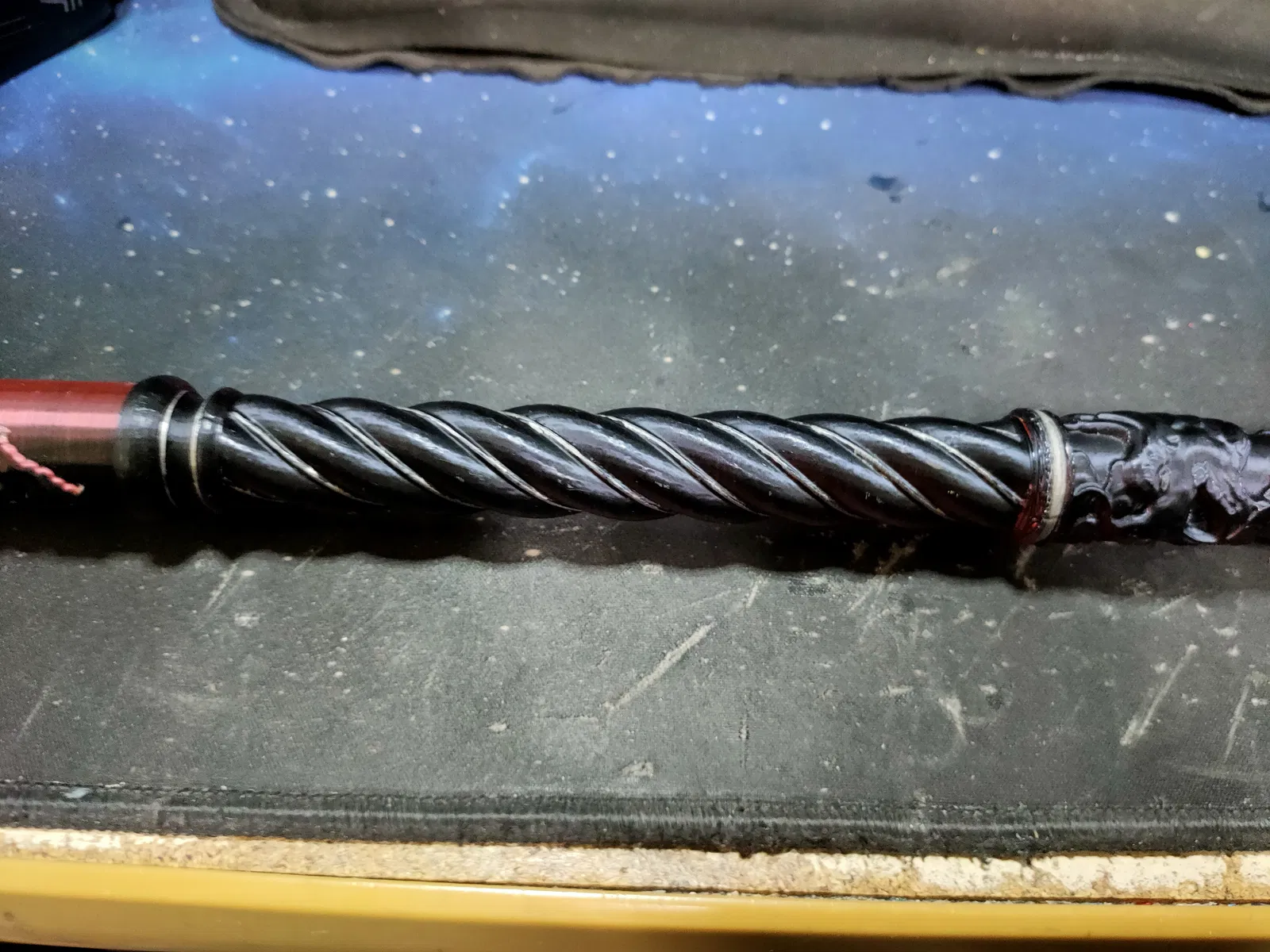

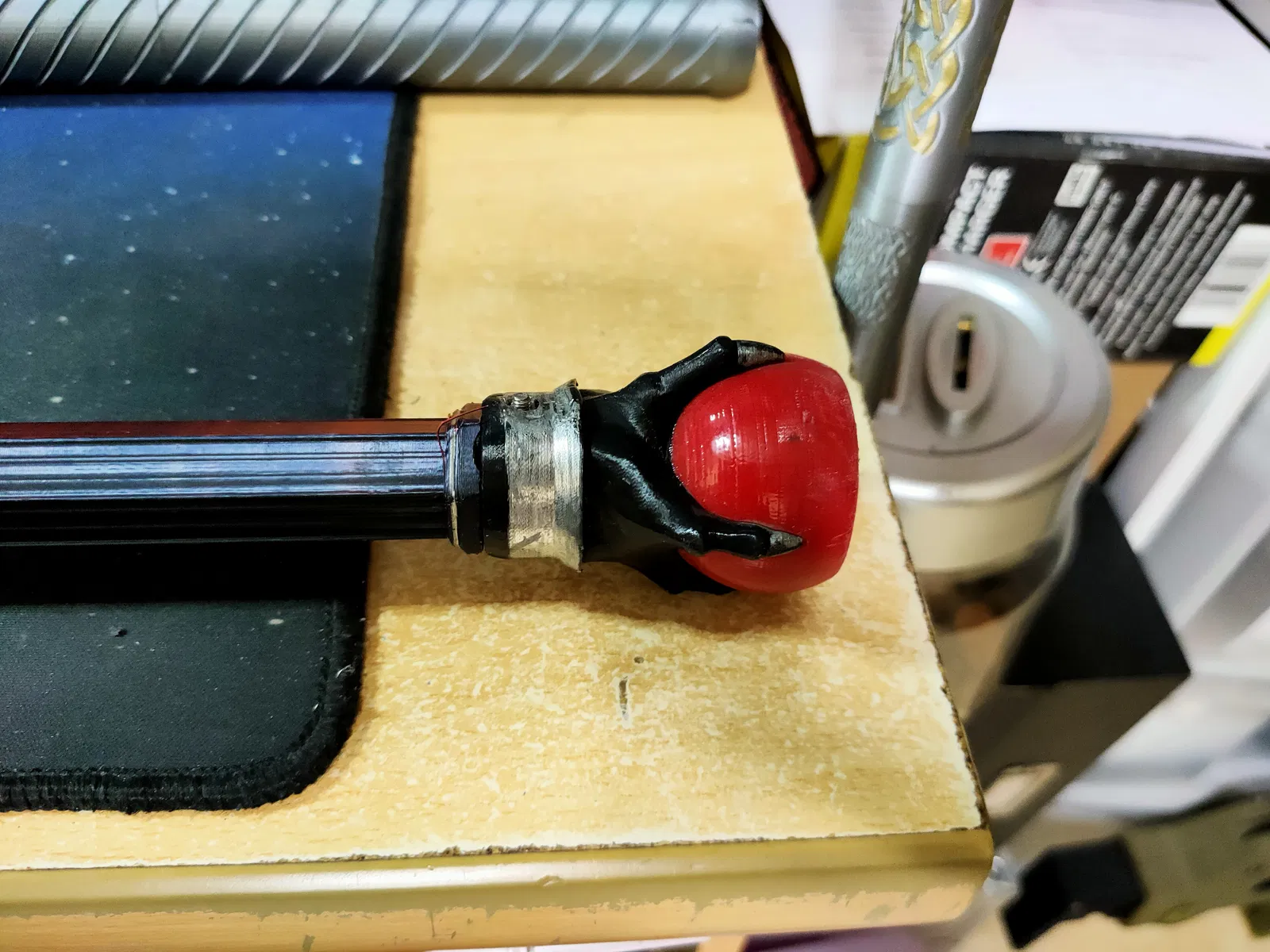

Filament: Mình dùng PETG cho tay cầm và các chốt của nó, cũng như phần đế (foot). Các “column” không chịu lực nên dùng PLA là ổn. Phần grip ở dưới đáy của foot mình dùng TPU.

Về ngoại hình, mình dùng bút sơn màu gold và chrome để tô một số khu vực. Nhưng nếu bạn có AMS hoặc MMU… thì cứ thoải mái phối màu theo ý bạn.

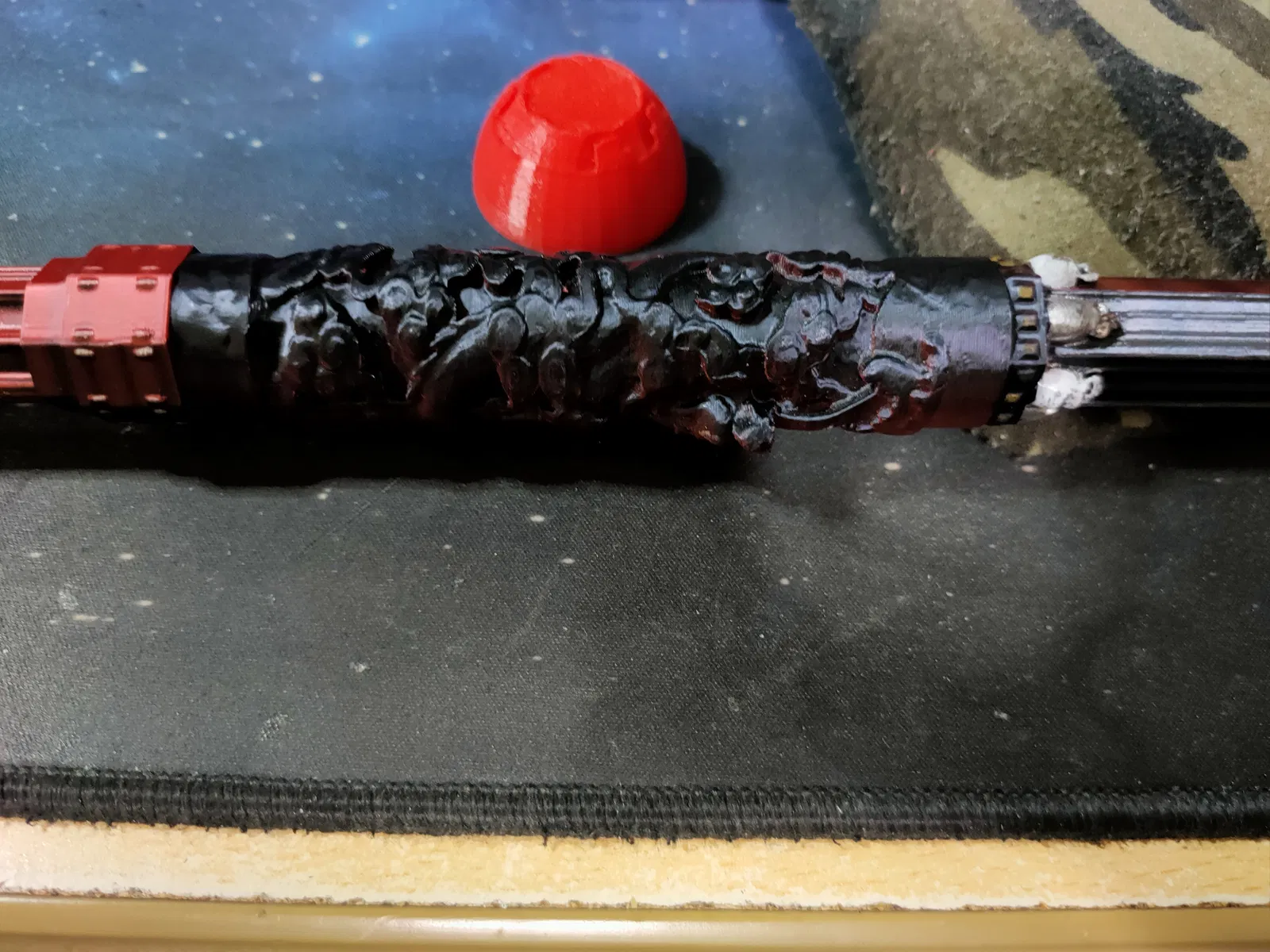

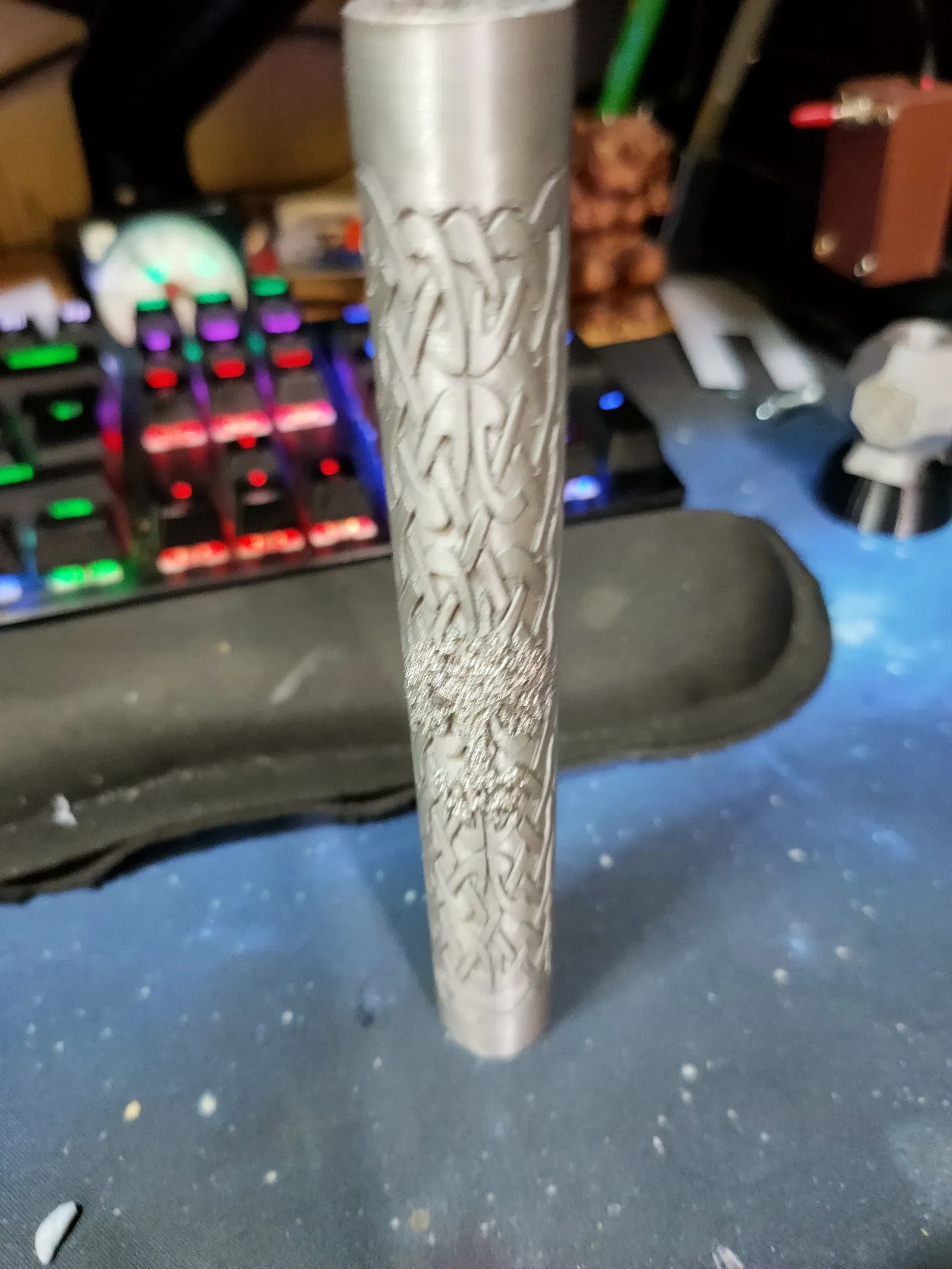

Để chỉnh các column theo chiều cao cây gậy bạn cần, chỉ việc điều chỉnh chiều cao Z của column.

Mình có kèm một long đền (washer) TPU, vì do có nhiều vật liệu khác nhau nên giãn nở nhiệt của ống lõi có thể làm các column bị lỏng.

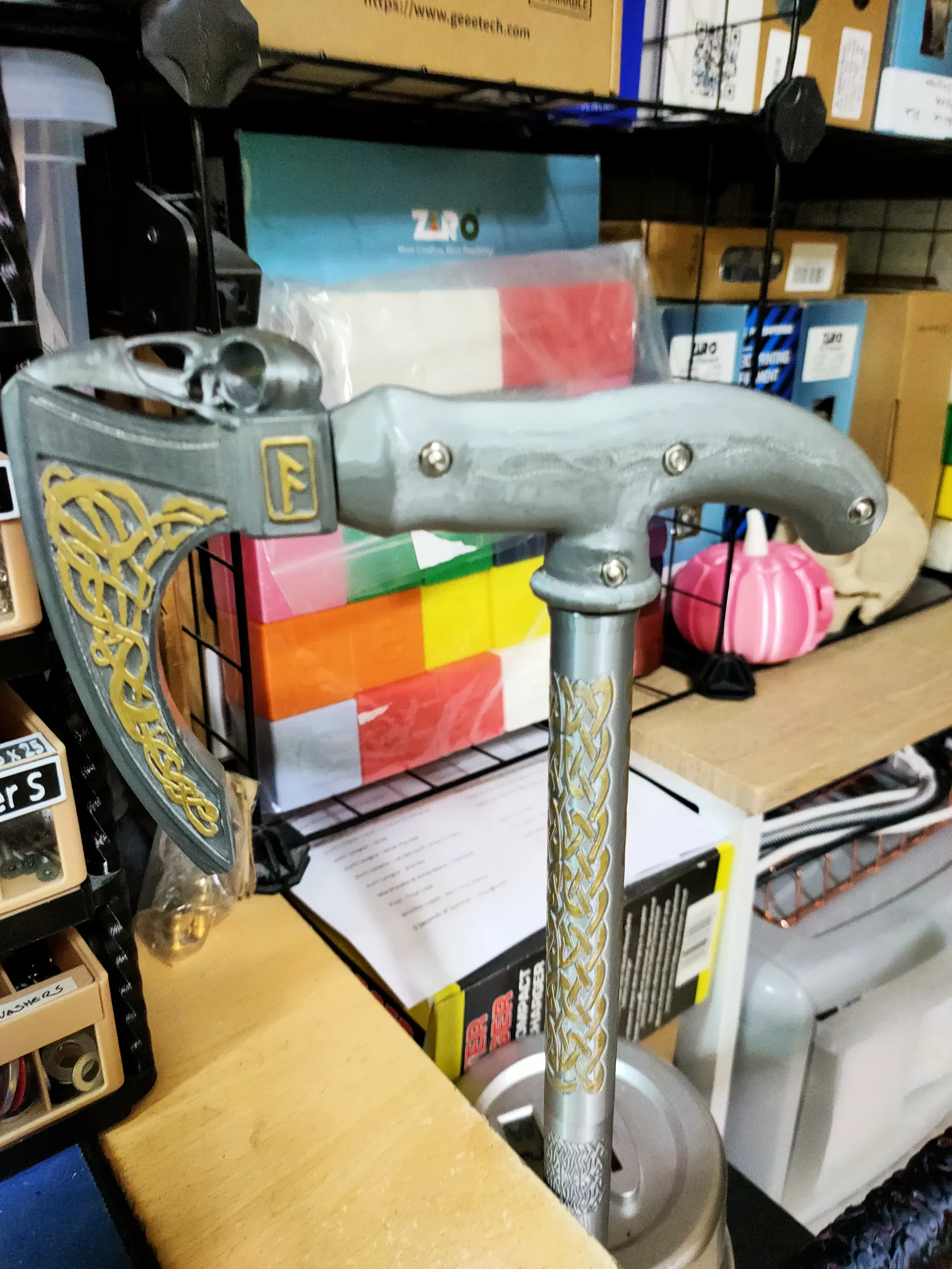

Các phần đầu rìu (Axe head) là một cây gậy hoàn chỉnh nhưng vẫn có thể hoán đổi với các phần khác.

credits to:

Viking Axe with Handle (No Glue Required) by Exner | Download free STL model | Printables.com

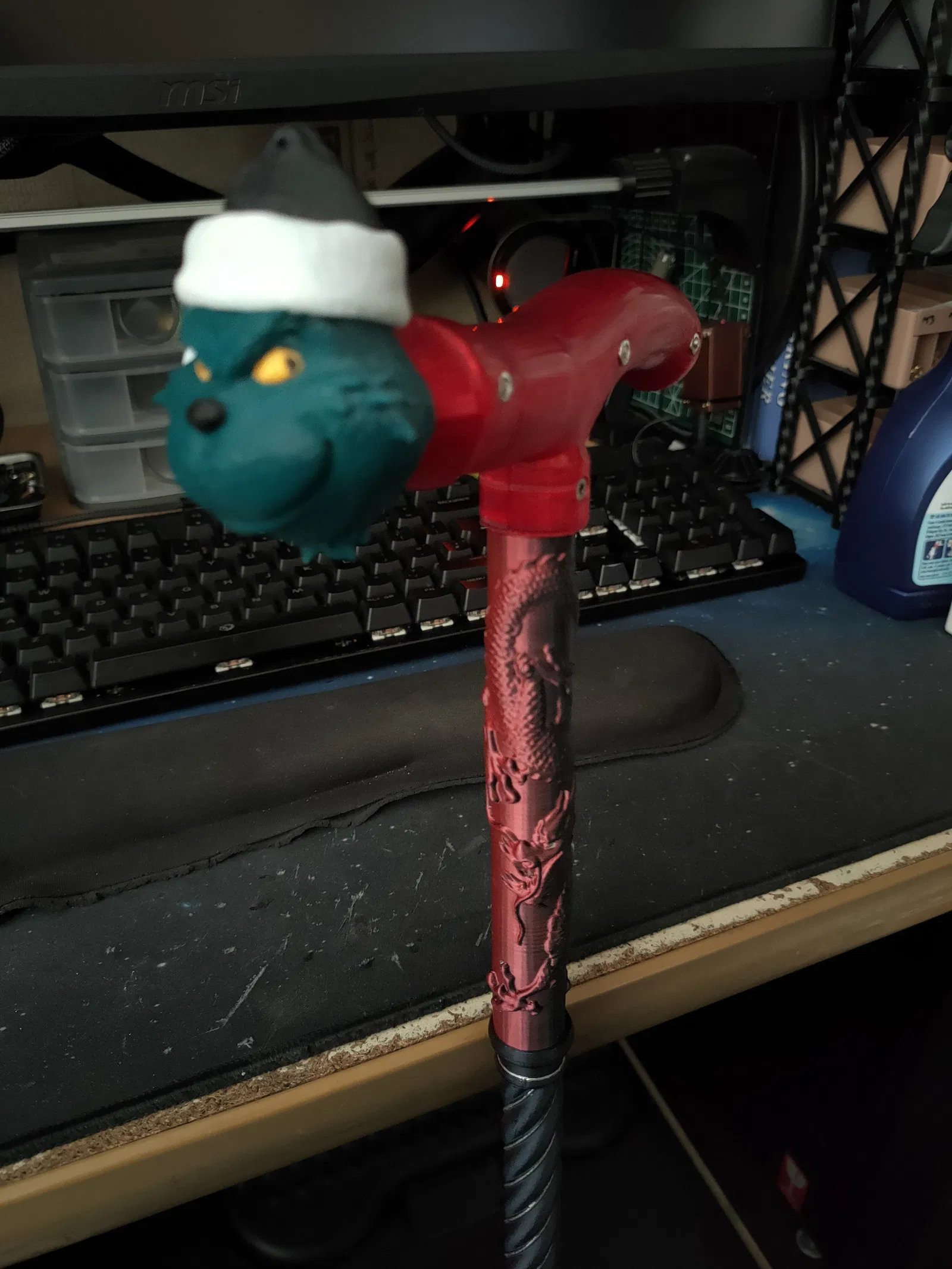

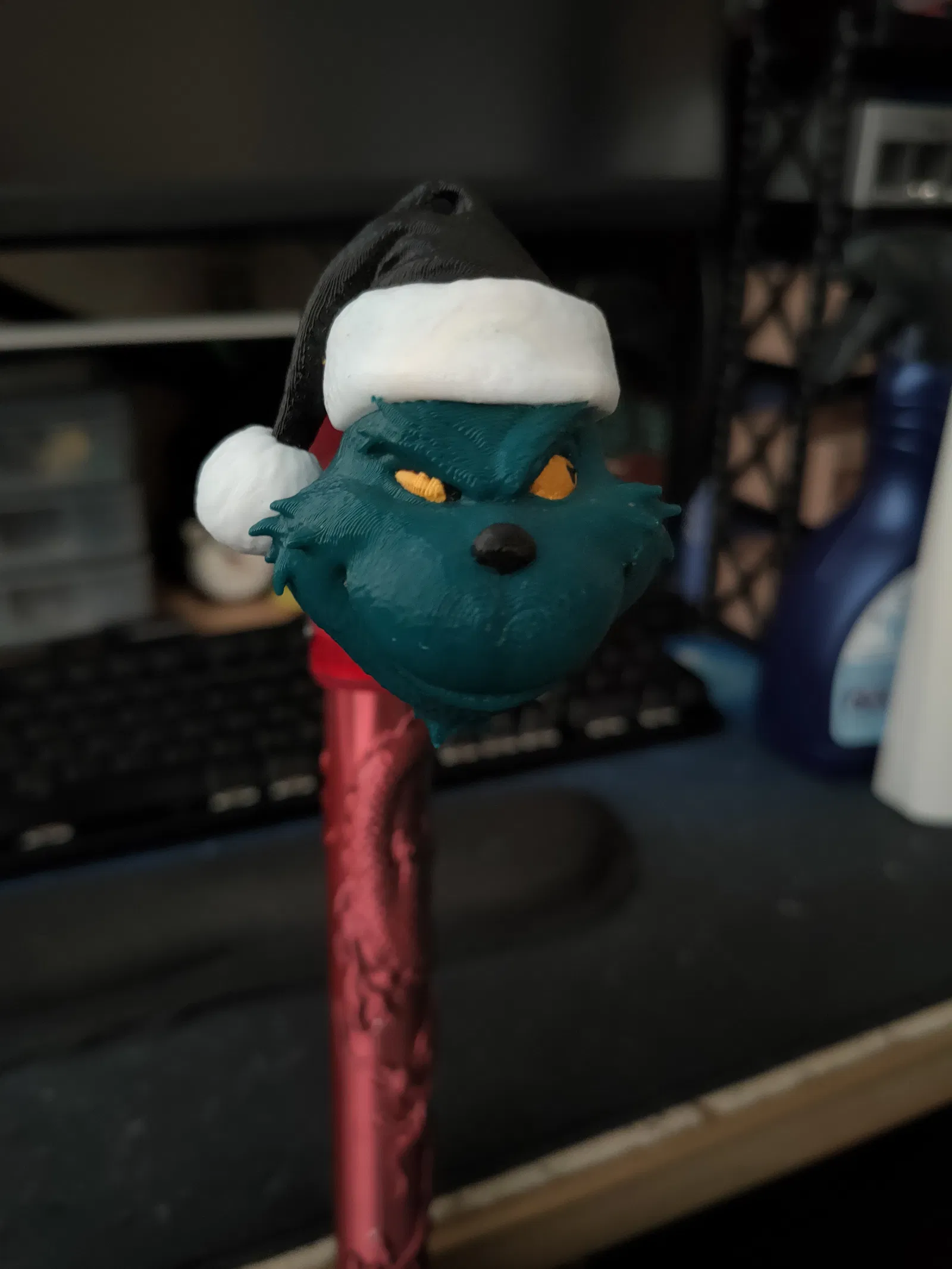

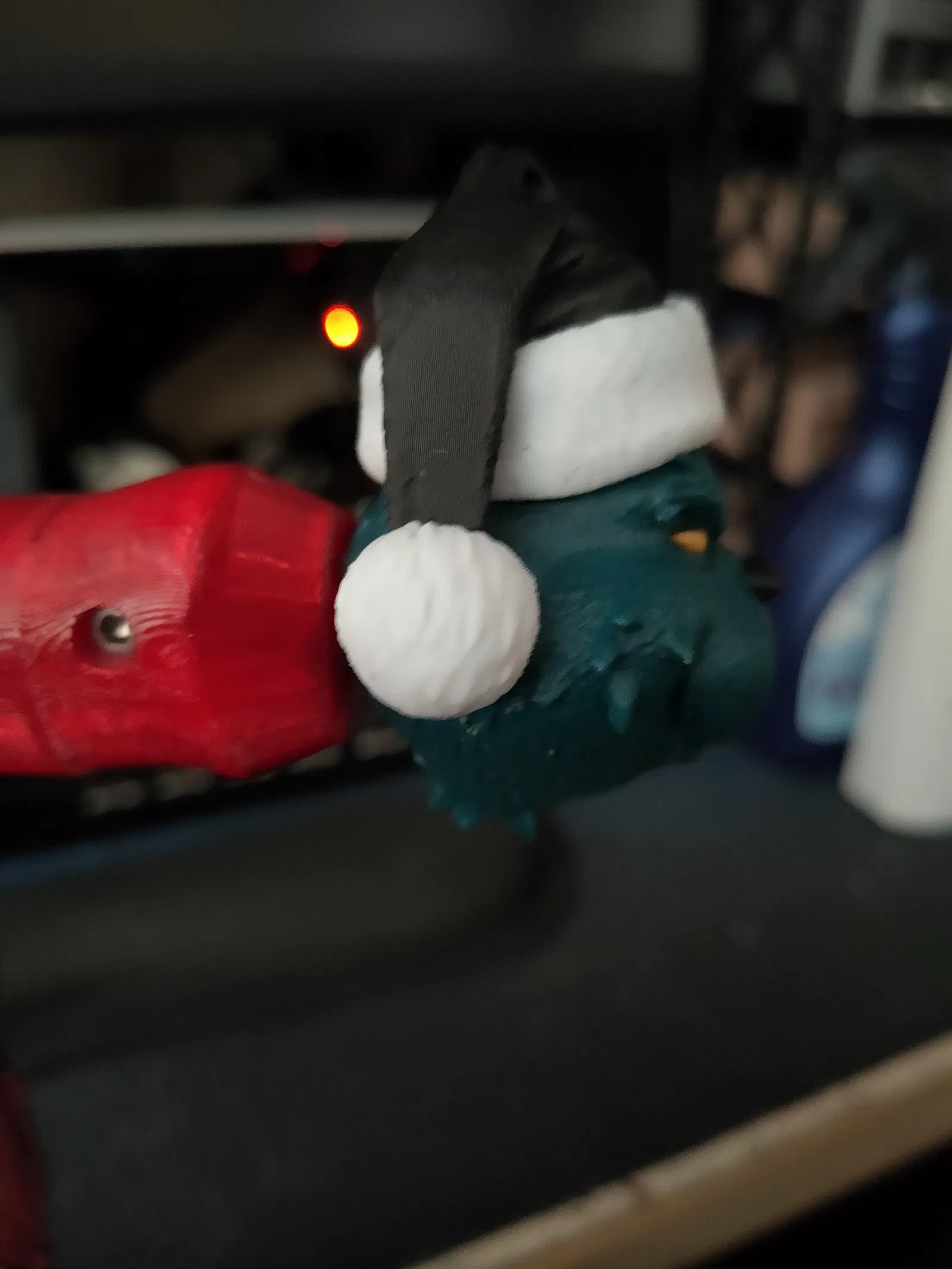

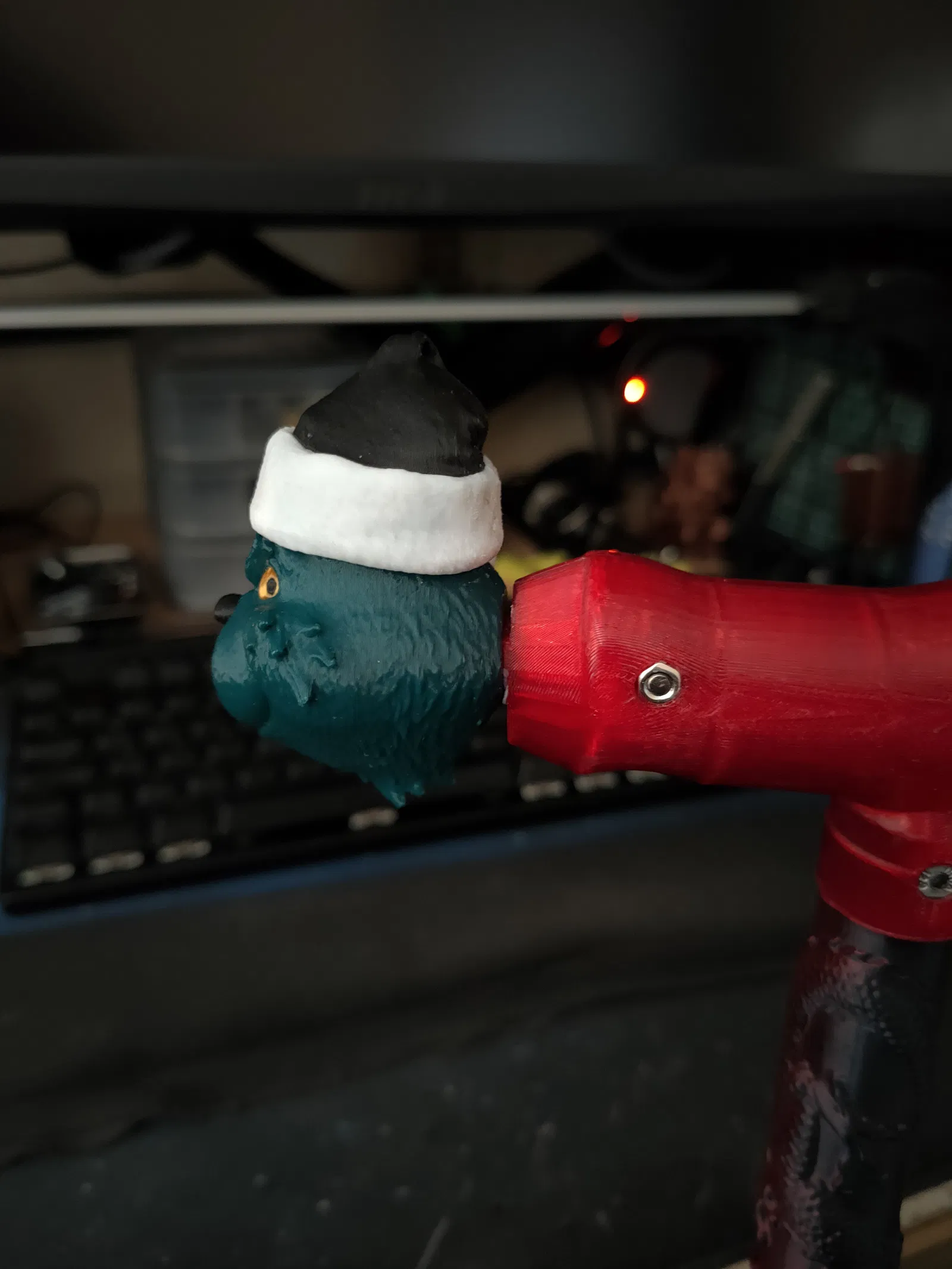

Grinch Christmas ornament by Josef Průša | Download free STL model | Printables.com

và xin cảm ơn những ai khác mà mình có thể đã bỏ sót hoặc có lấy cảm hứng từ đó
