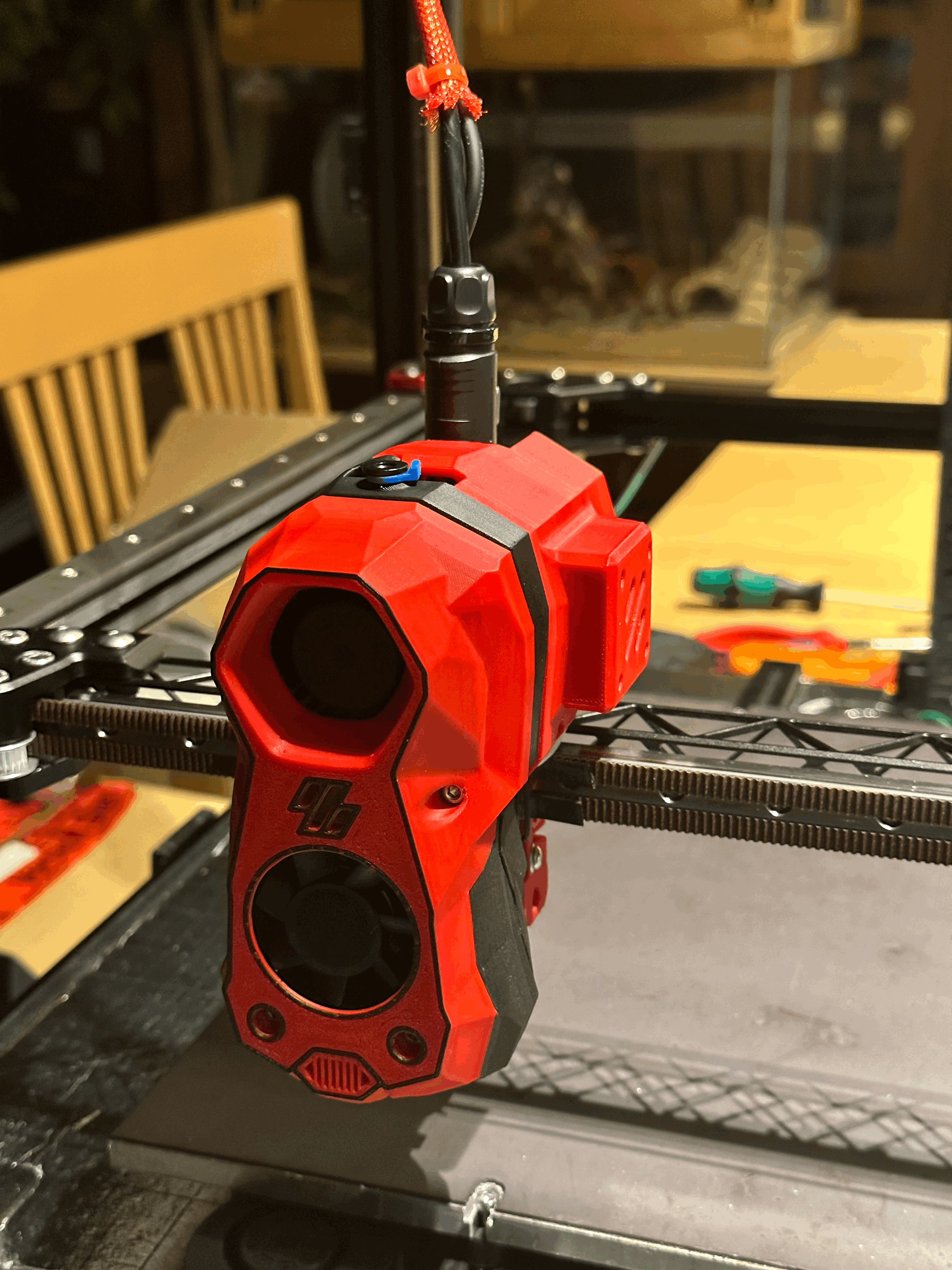

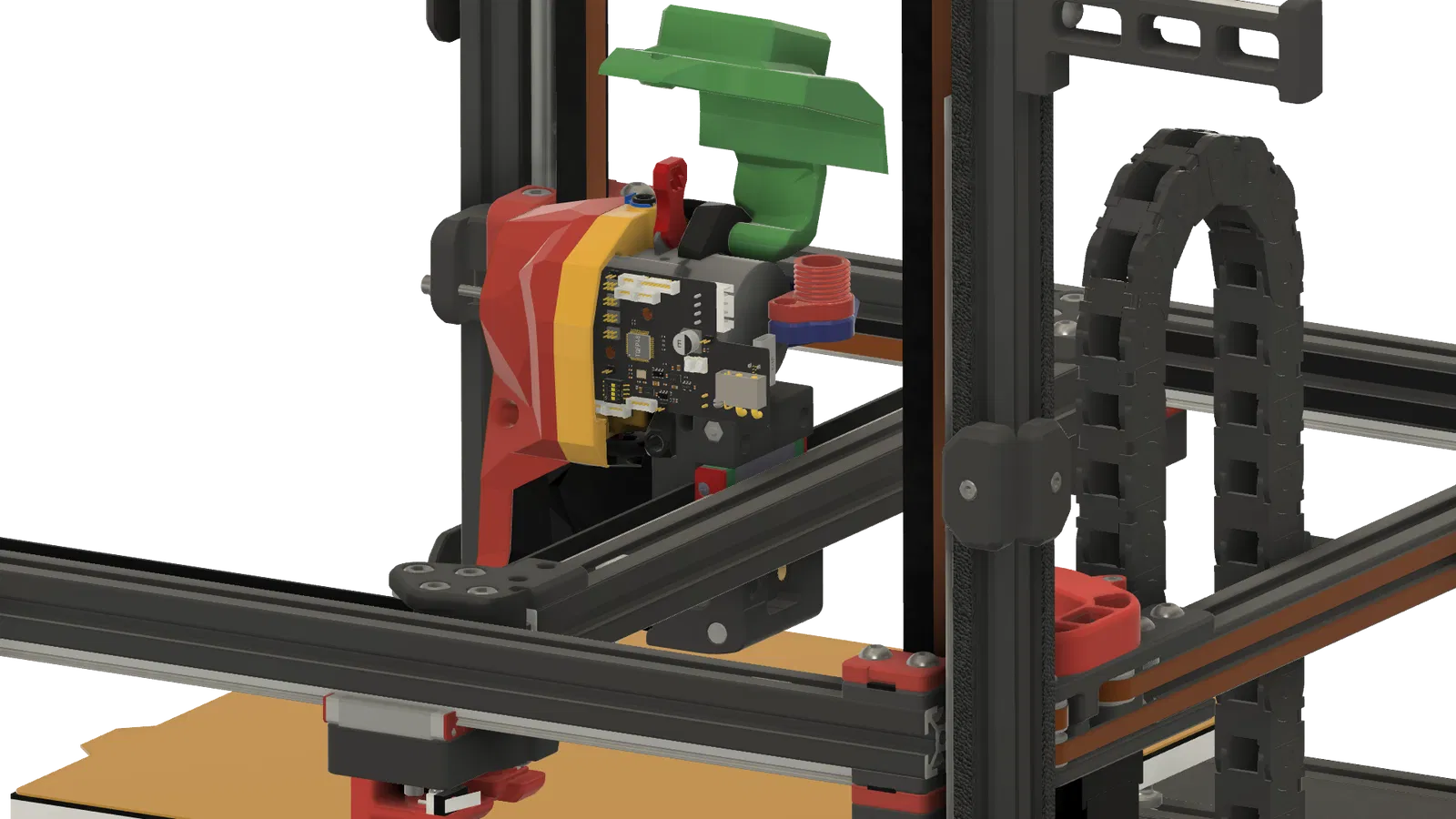

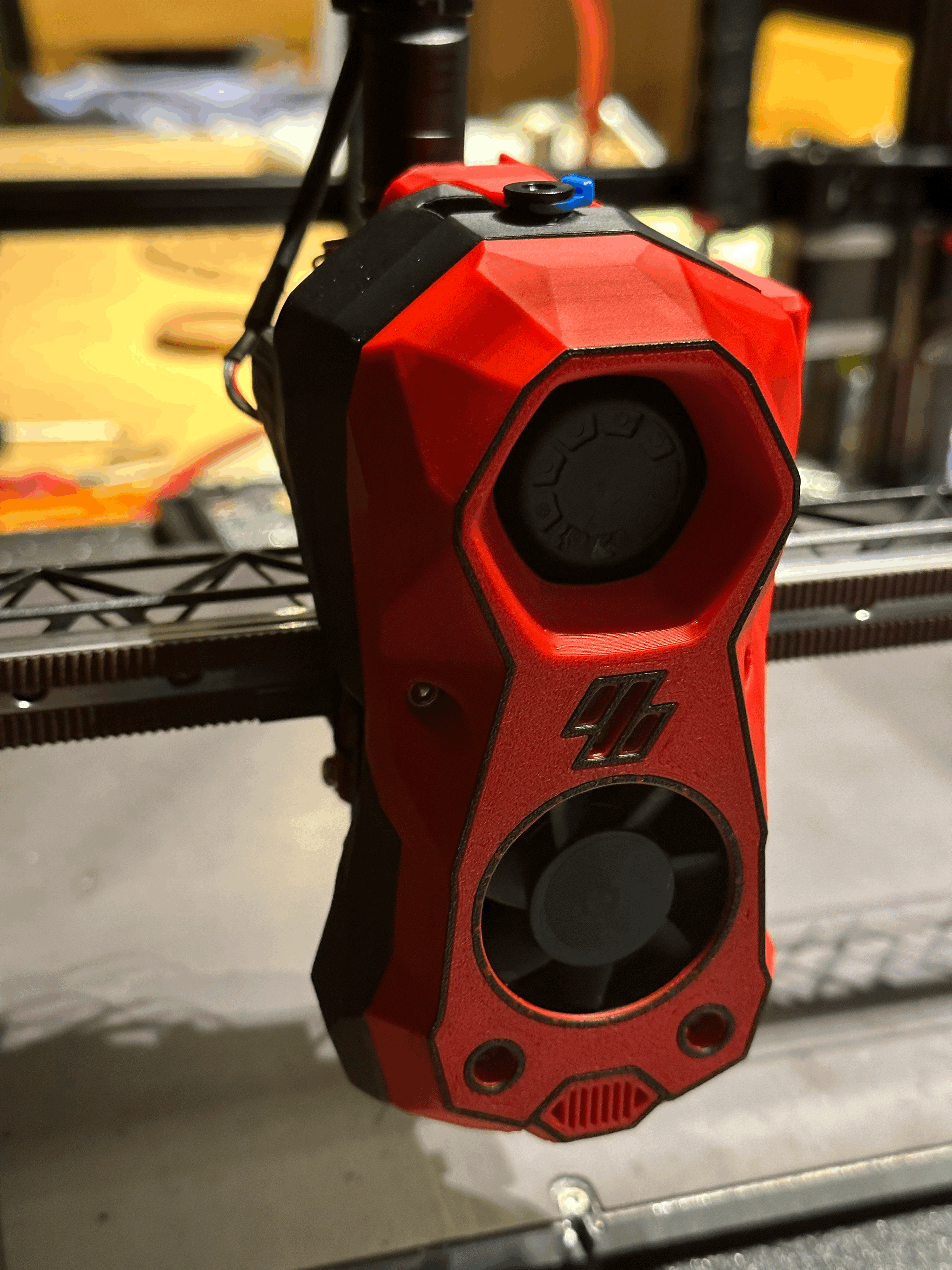

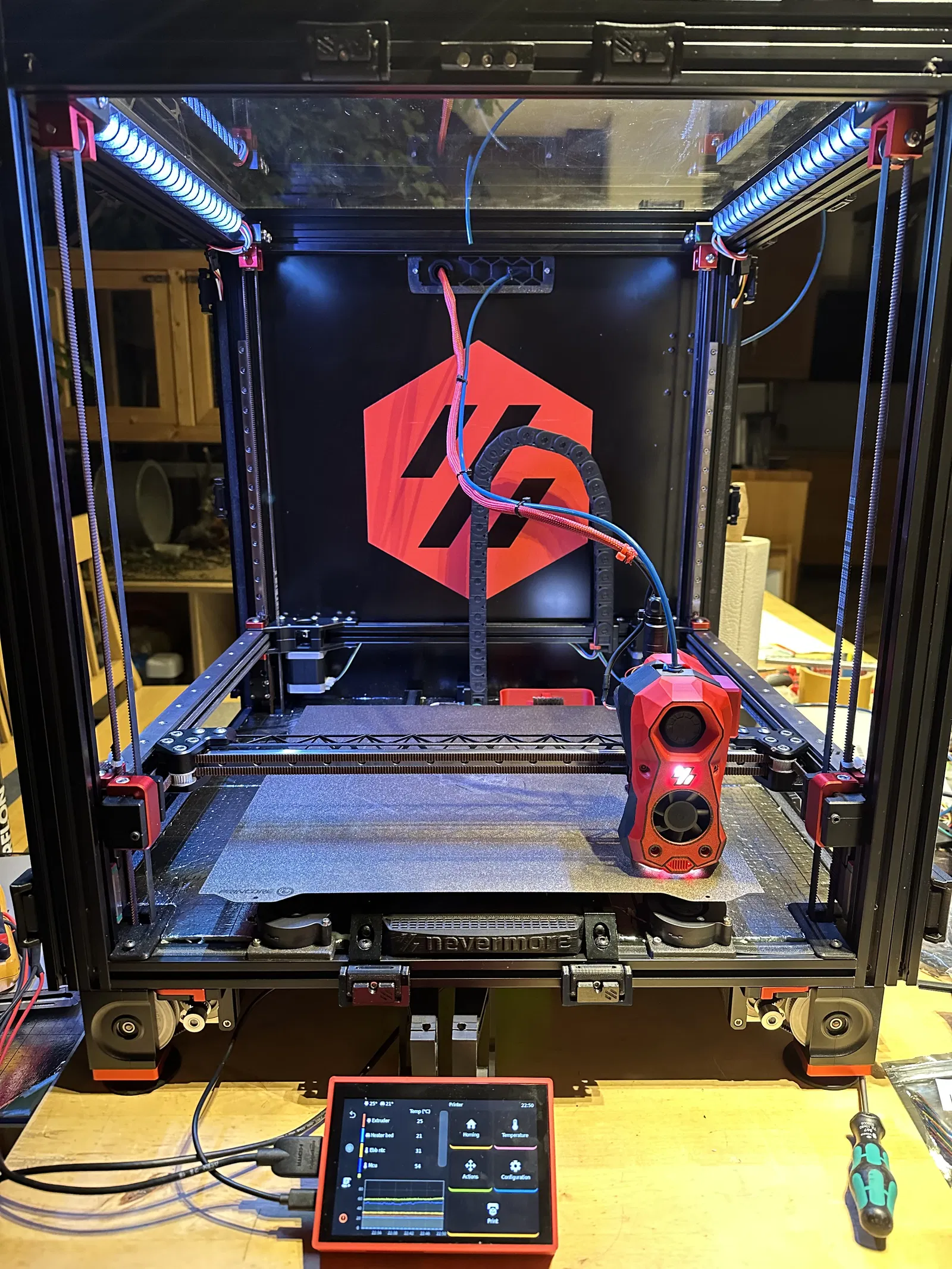

Voron 2.4 - Stealthburner 3DO nozzle cam, LGX Lite, BTT SB2209, umbilical mod

Remix từ Bản mod grille cho ngàm camera 3DO Nozzle của Voron Stealthburner Tác giả Panzarkatten

Tác giả Pierre_1862

Lượt tải
627
Lượt thích
94
Lượt coi
7.987
Bản remix
1
Tải tất cả (.zip)· 3 file · 60 MB· 60 MB

File 3 60 MB

  • BTT_SB2209_3DONozzleCam_LGXlite_Umbilical_Mod_1772786509.f3zF3Z · 15,5 MB
  • BTT_SB2209_3DONozzleCam_LGXlite_Umbilical_Mod_1772786513.stepSTEP · 43,6 MB
  • PG7_pigtail_strain_relief_inner_threads_1772786518.stlSTL · 862,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Thông tin

Mã mẫu
#240194
Danh mục
Máy In 3D
Ngày đăng

Mô tả

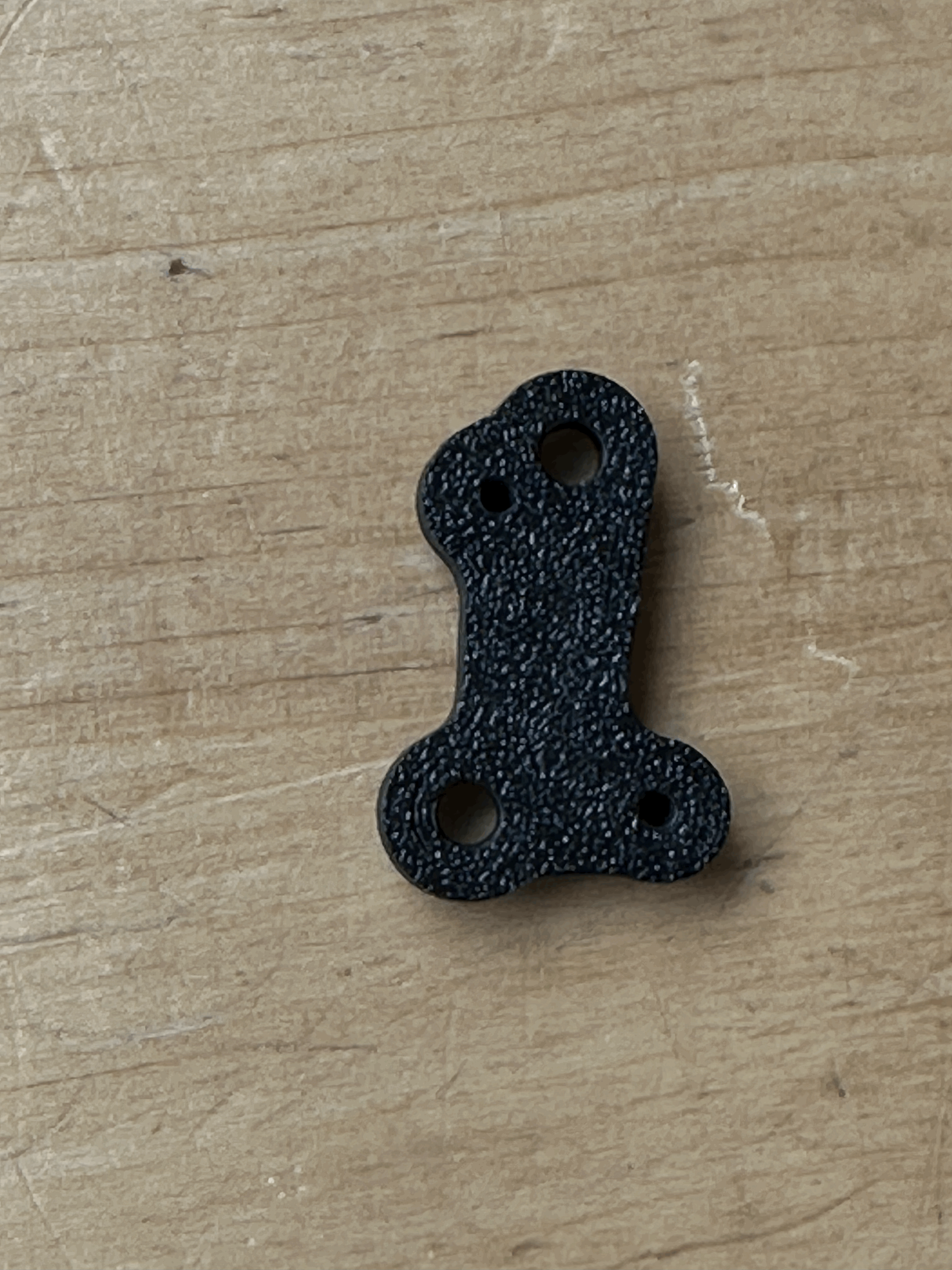

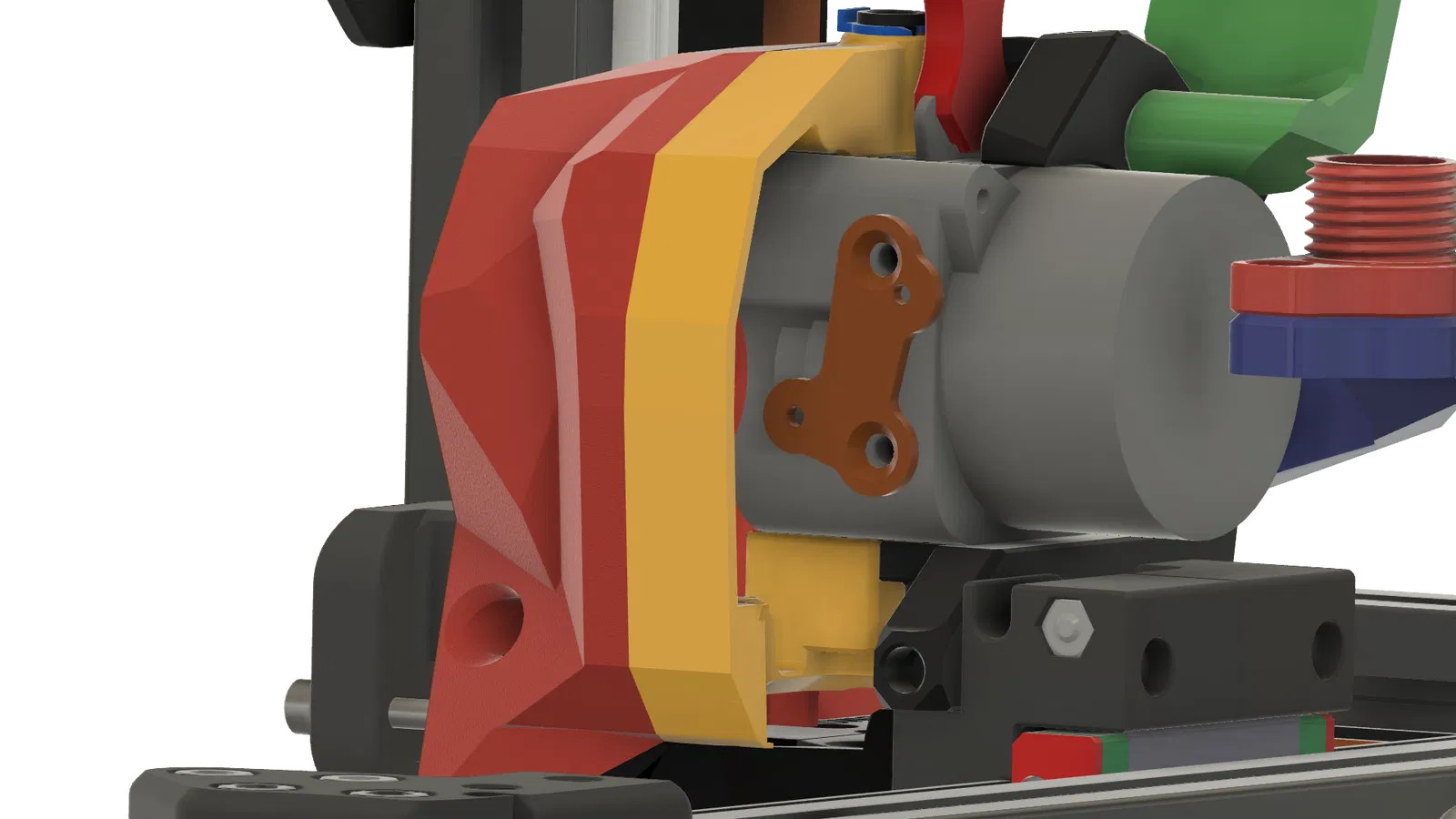

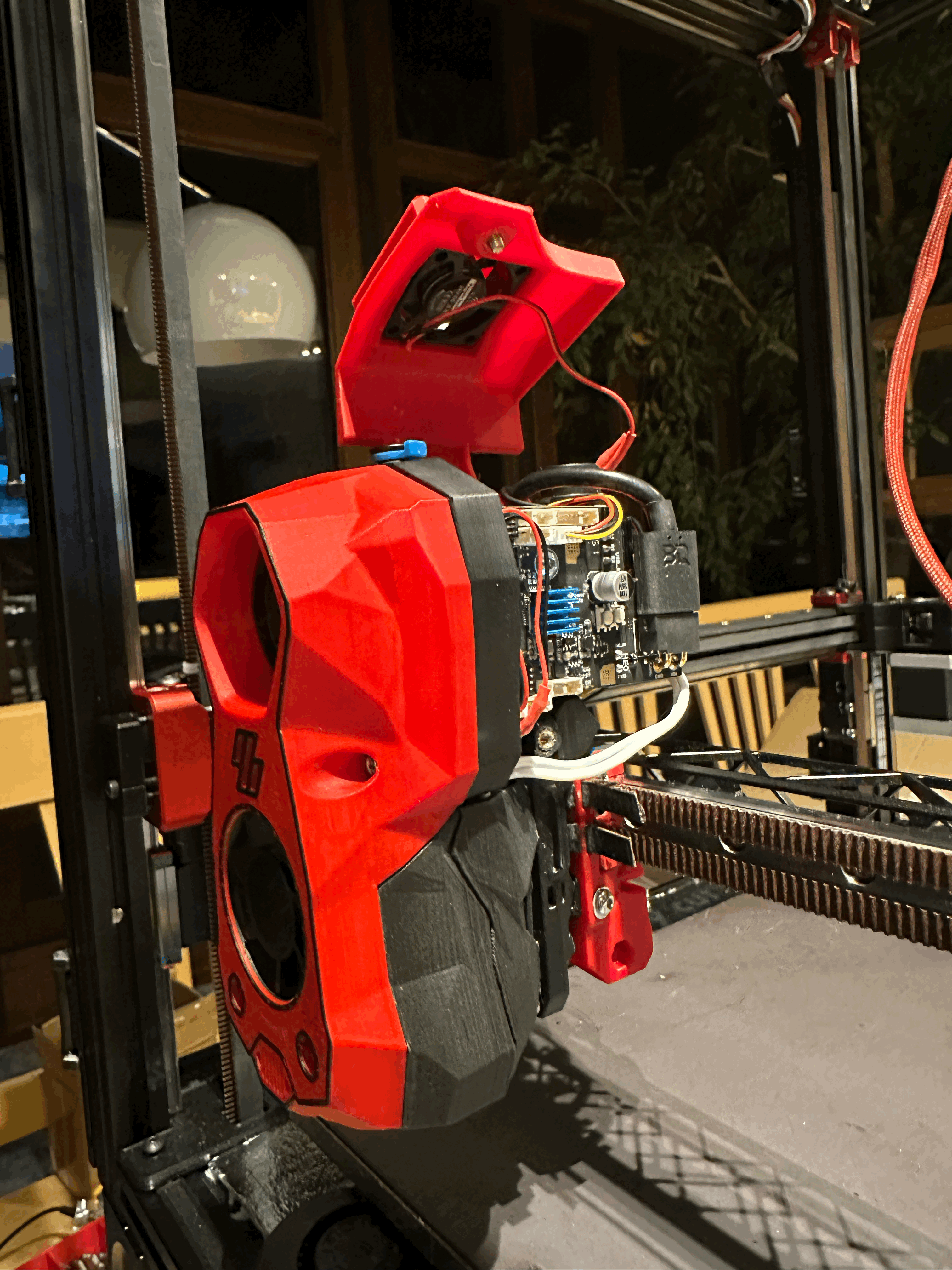

In mặt trước (front face) cùng với các miếng accents luôn! Nhớ dùng supports cho cụm door assembly (đây là phần quan trọng nhất!). Cần thêm một số thread inserts nữa (xem hình). Mình có upload các file CAD, nên bạn có thể dùng để chỉnh sửa hoặc tạo STL theo nhu cầu…

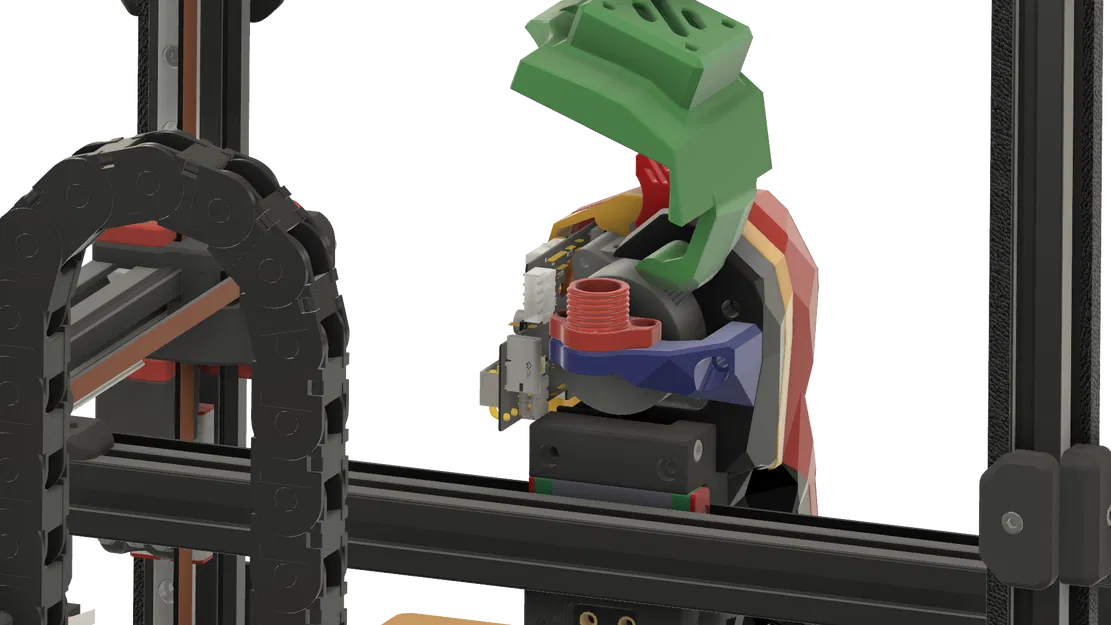

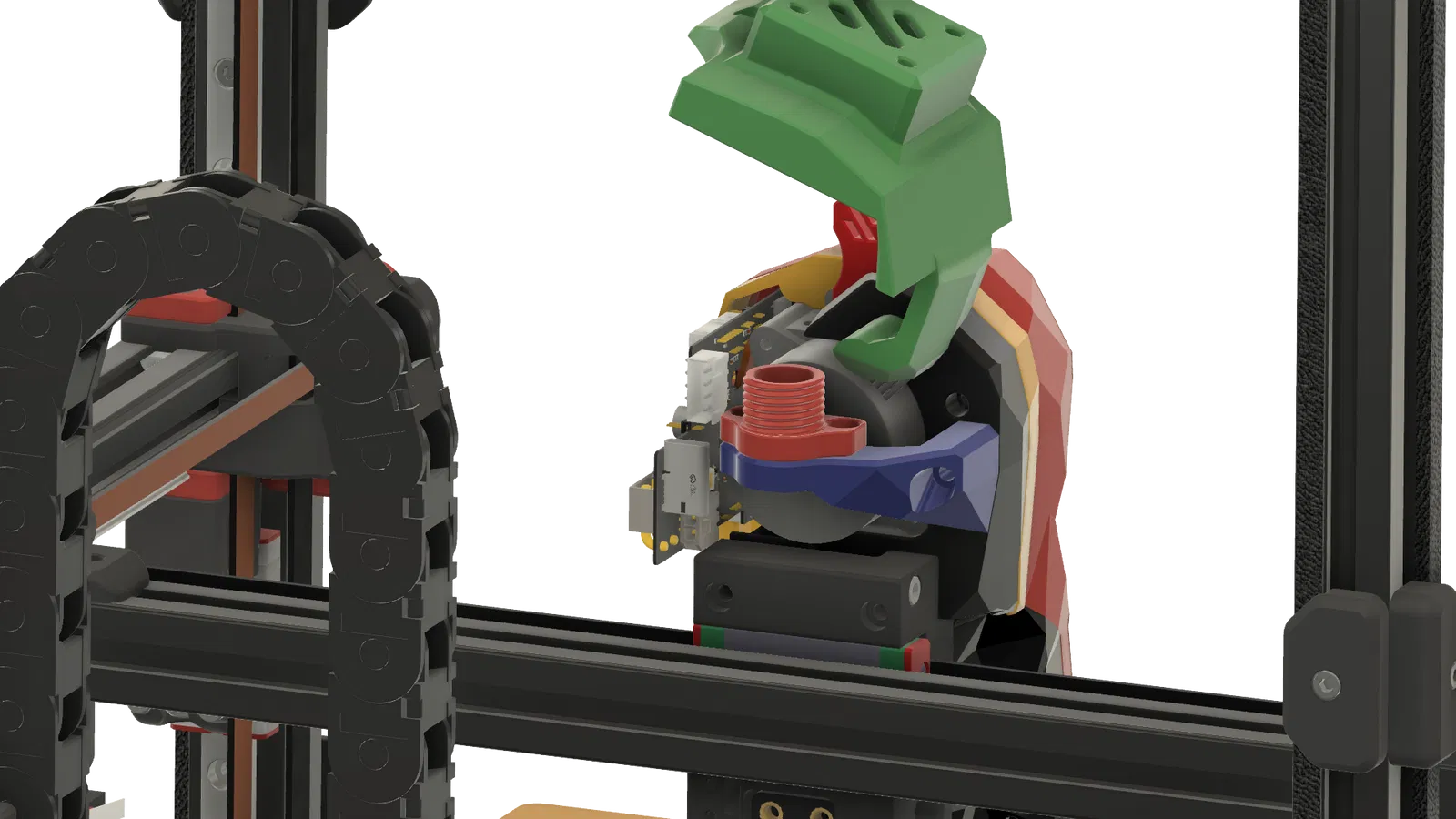

Cái pigtail holder có ren trong dùng cho connector này: https://www.reichelt.de/quicklock-stecker-groesse-12-4-pol-lum-0250-04-p239475.html và đầu counterpart của nó: https://www.reichelt.de/quicklock-einbaukupplung-groesse-12-4-pol-lum-0270-04-p239489.html?&nbc=1&trstct=lsbght_sldr::239475.

Nozzle cam 4K: https://3do.eu/nozzle-camera/763-1161-3do-nozzle-camera.html#/141-camera_type-sony_4k.

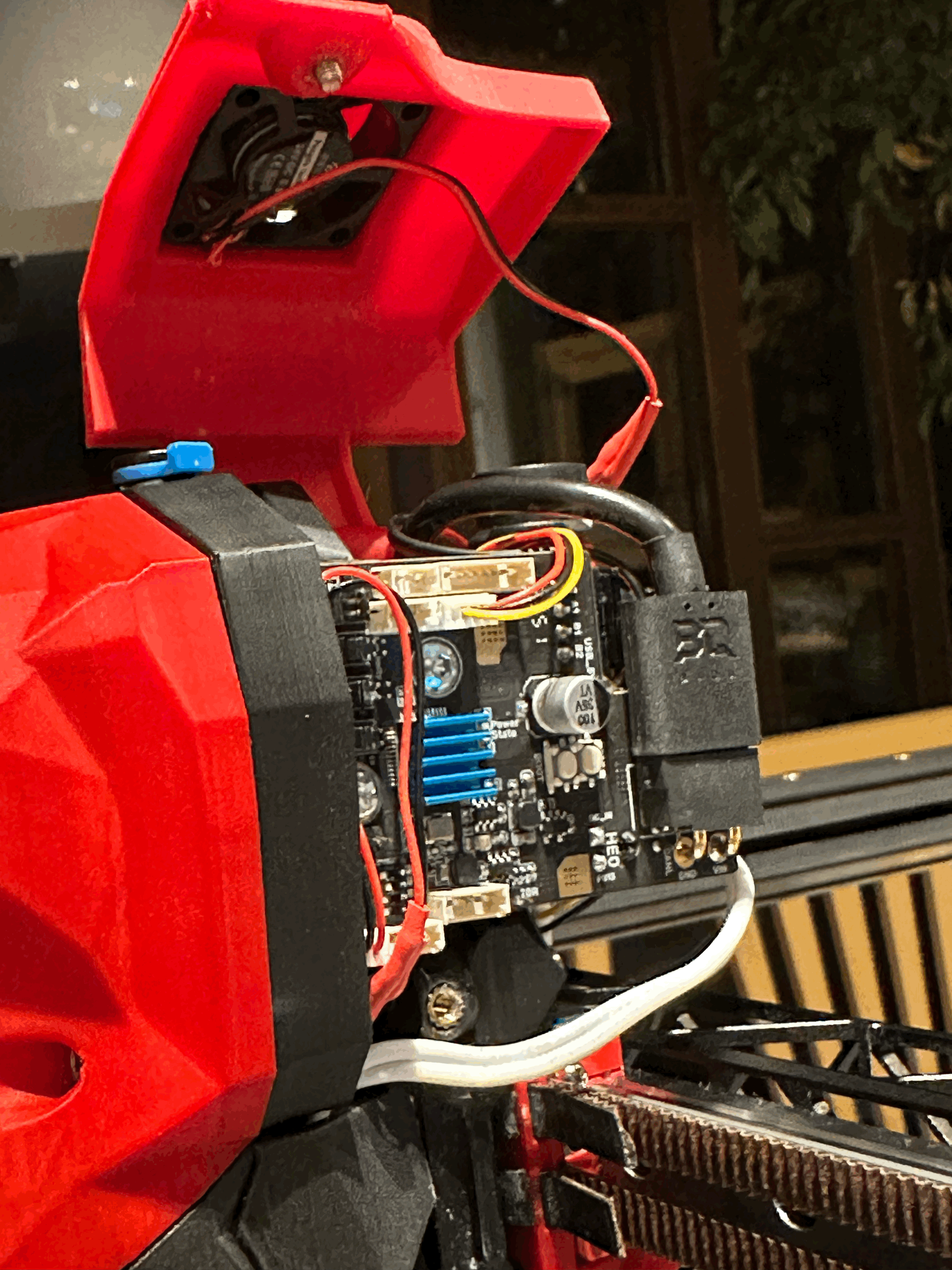

Board Bigtreetech SB2209: https://biqu.equipment/products/bigtreetech-ebb-sb2209-can-v1-0?variant=40214282731618.

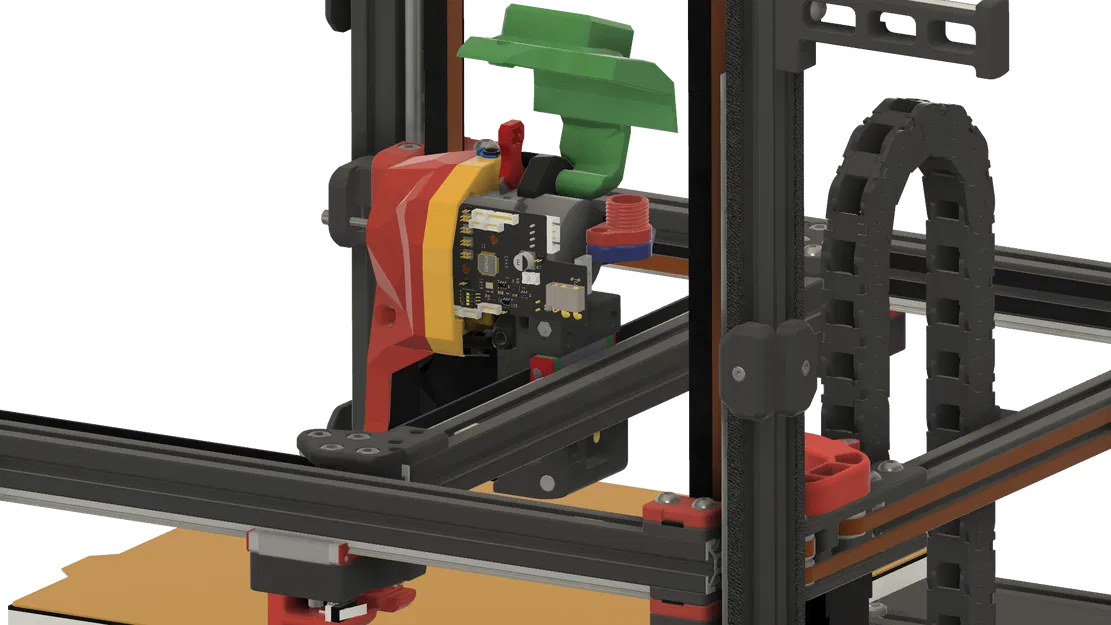

Để lắp ráp toàn bộ các phần, bạn có thể tham khảo manual chung của Voron (V2.4 R2, TAP, Stealthburner) và manual của BTT trên GitHub: https://github.com/bigtreetech/EBB/tree/master/EBB%20SB2240_2209%20CAN.

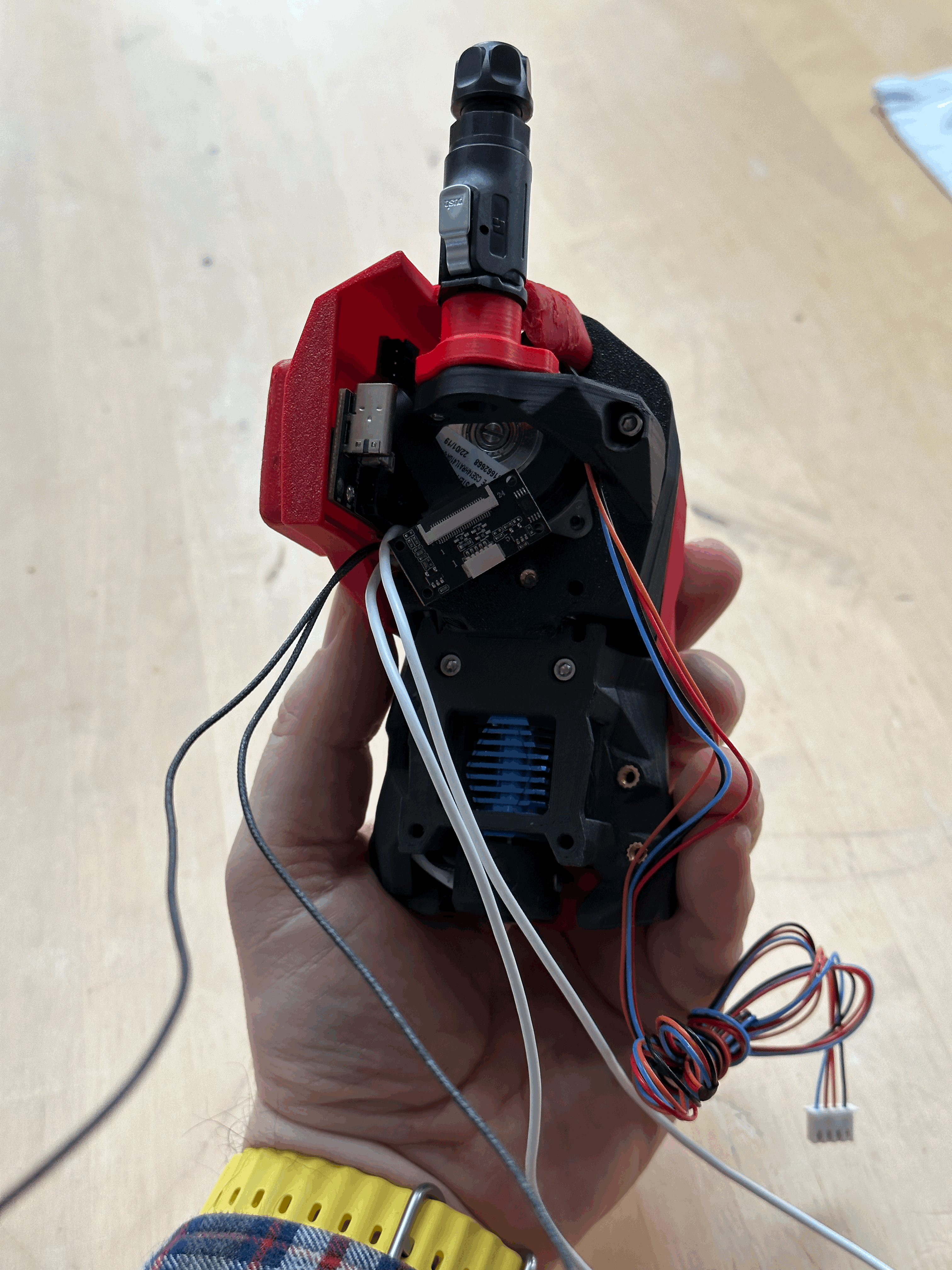

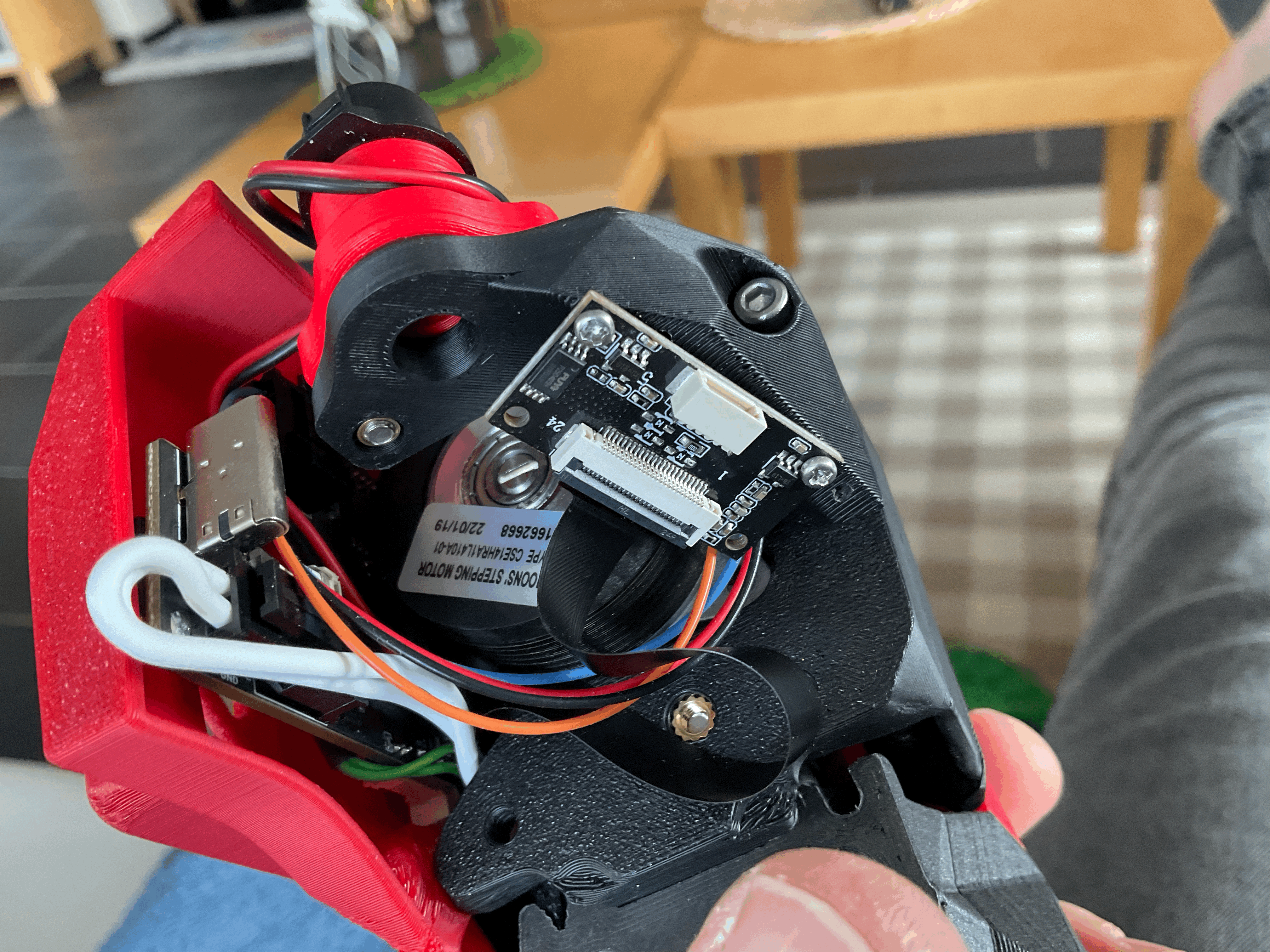

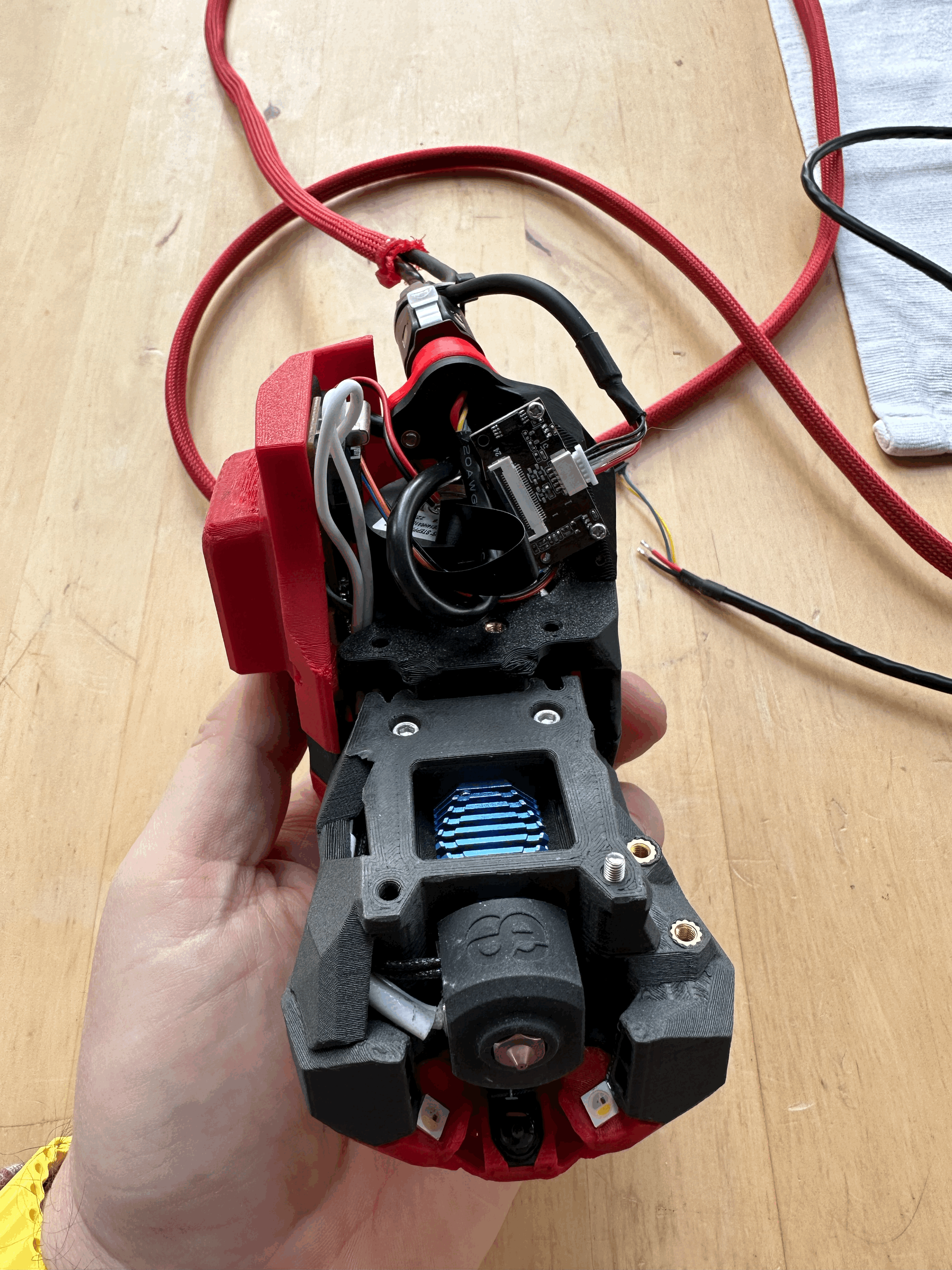

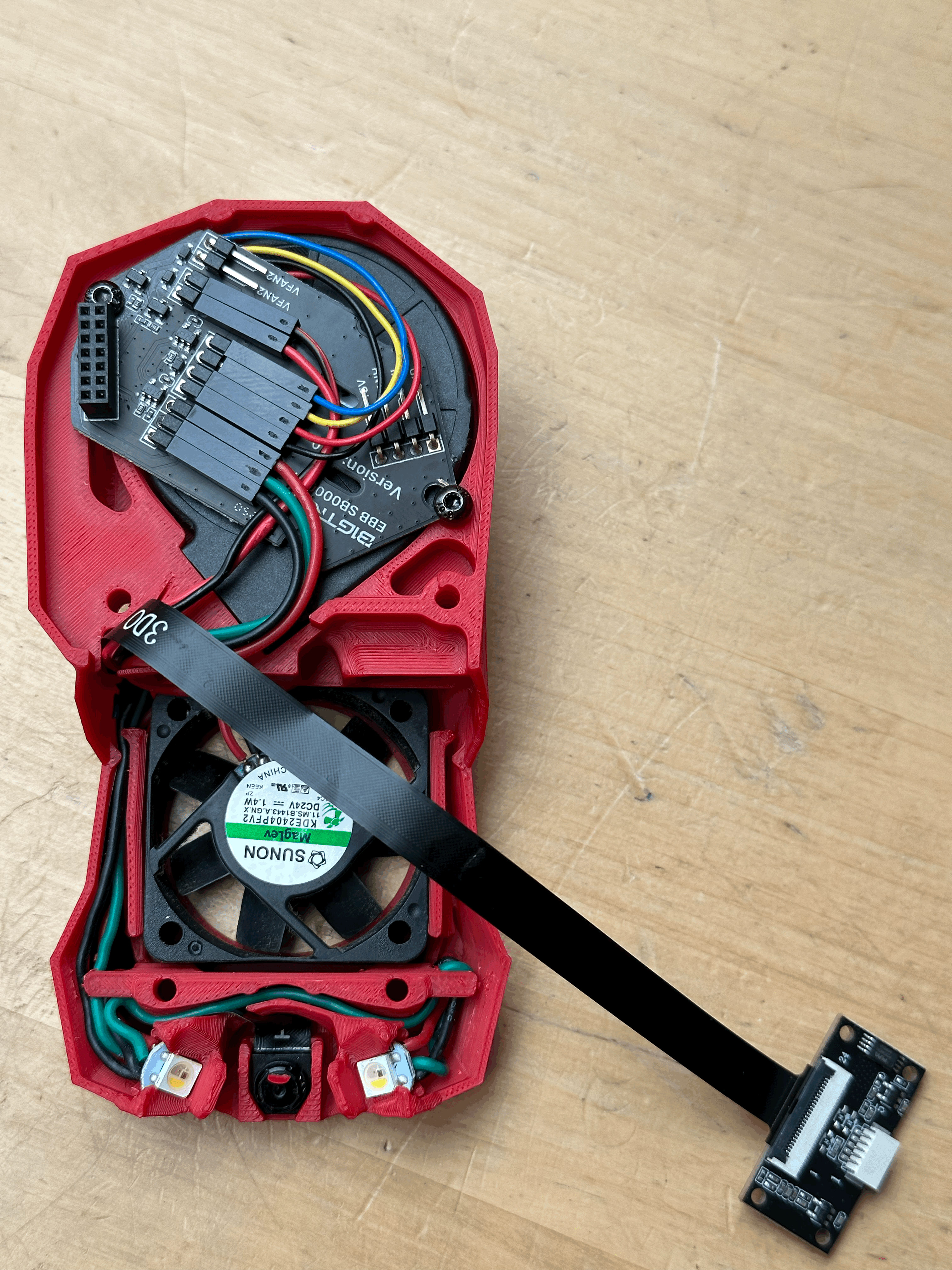

Bấm cos JST1.25 thật sự là cực hình. Nhưng bạn có thể mua dây/đầu pre-crimp sẵn rồi hàn các phần cần thiết (hotend heater và thermistor, TAP). Không gian lắp khá chật, nhớ cẩn thận với sợi cáp cam dạng dẹt (flat cam cable)!

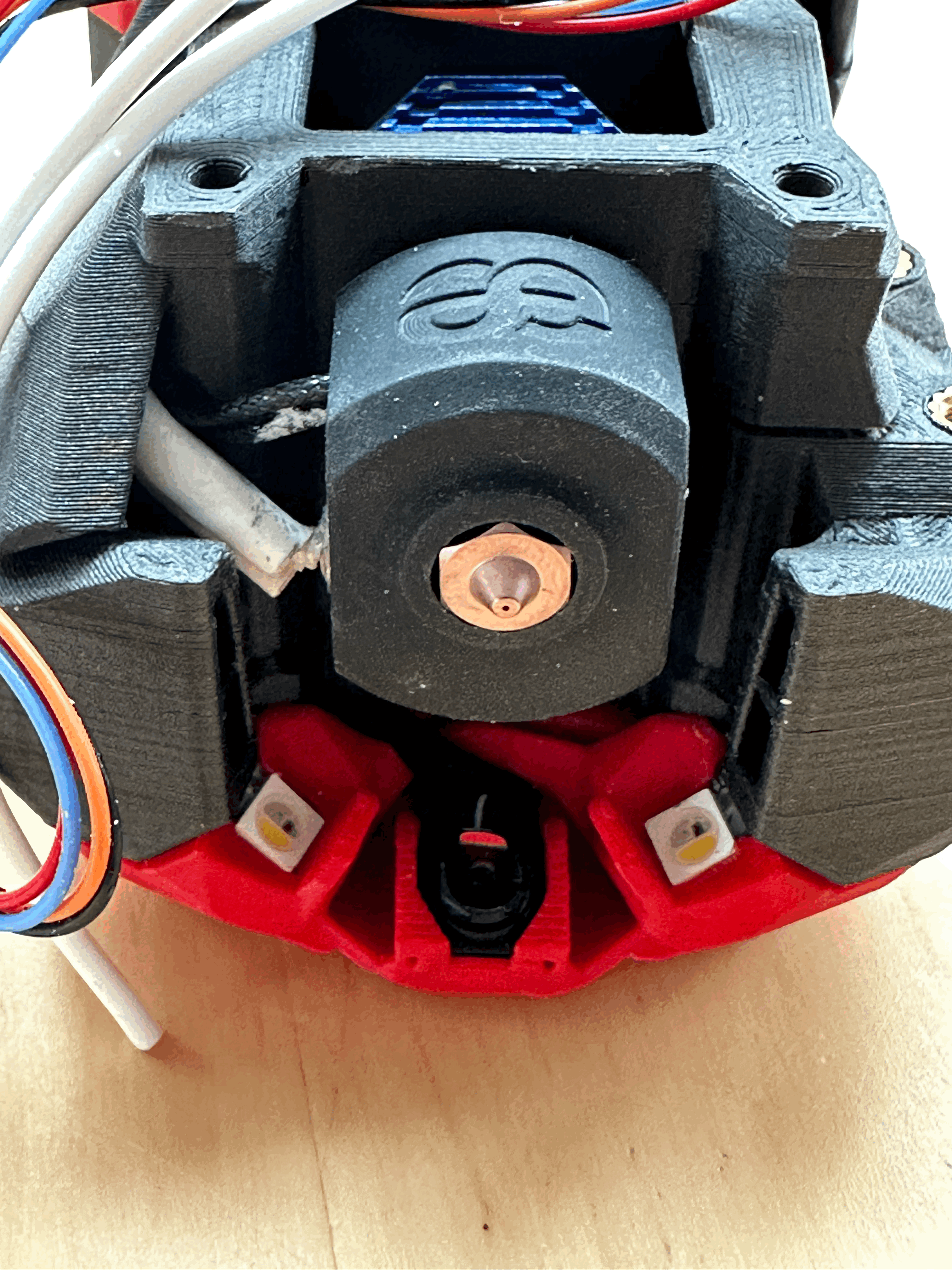

Mình đang dùng hotend Phaetus Dragon BMO, nhưng bạn cũng có thể dùng loại khác.

Coi thêm Ẩn bớt

Thông số in

Định dạng
f3zstepstl
Số file mô hình
3
Tổng dung lượng
60 MB
File lớn nhất
43,6 MB
