Stealthburner / LGX Lite / EBB 2209 & 2240 - Remix (Bản chỉnh để lắp vừa)
Bản remix chỉnh lại model EBB 2209/2240 cho khớp board thực tế, giúp lắp Stealthburner + LGX Lite ổn hơn. Có carrier plate, sửa vị trí vít, lỗ PTFE xuyên suốt và 3 tuỳ chọn cable cover (no fan/30mm/40mm).
Mô tả
Mấy model gốc của board EBB có vẻ không khớp với board thực tế khi giao (as-delivered). Việc này dẫn tới lắp ráp sai và ra chi tiết không chuẩn. Mình đã chỉnh lại model EBB dựa trên đo đạc và in thử, để khi lắp vào thì không còn thấy vấn đề gì rõ rệt.
Lưu ý: bạn sẽ cần cắt ngắn các chân pin ở mặt sau của daughter board xuống còn 1mm. Board thường có vài chân đã được cắt sẵn, vài chân thì còn dài. Hãy canh thử độ khít với carrier plate.
Sửa lỗi & Thay đổi
- Chắc phải tầm 15 vòng in thử và canh fit mới làm cho board vừa khít trong tất cả các chi tiết.
- Chỉnh vị trí vít tự ren (self tapping screw) về 2.8mm

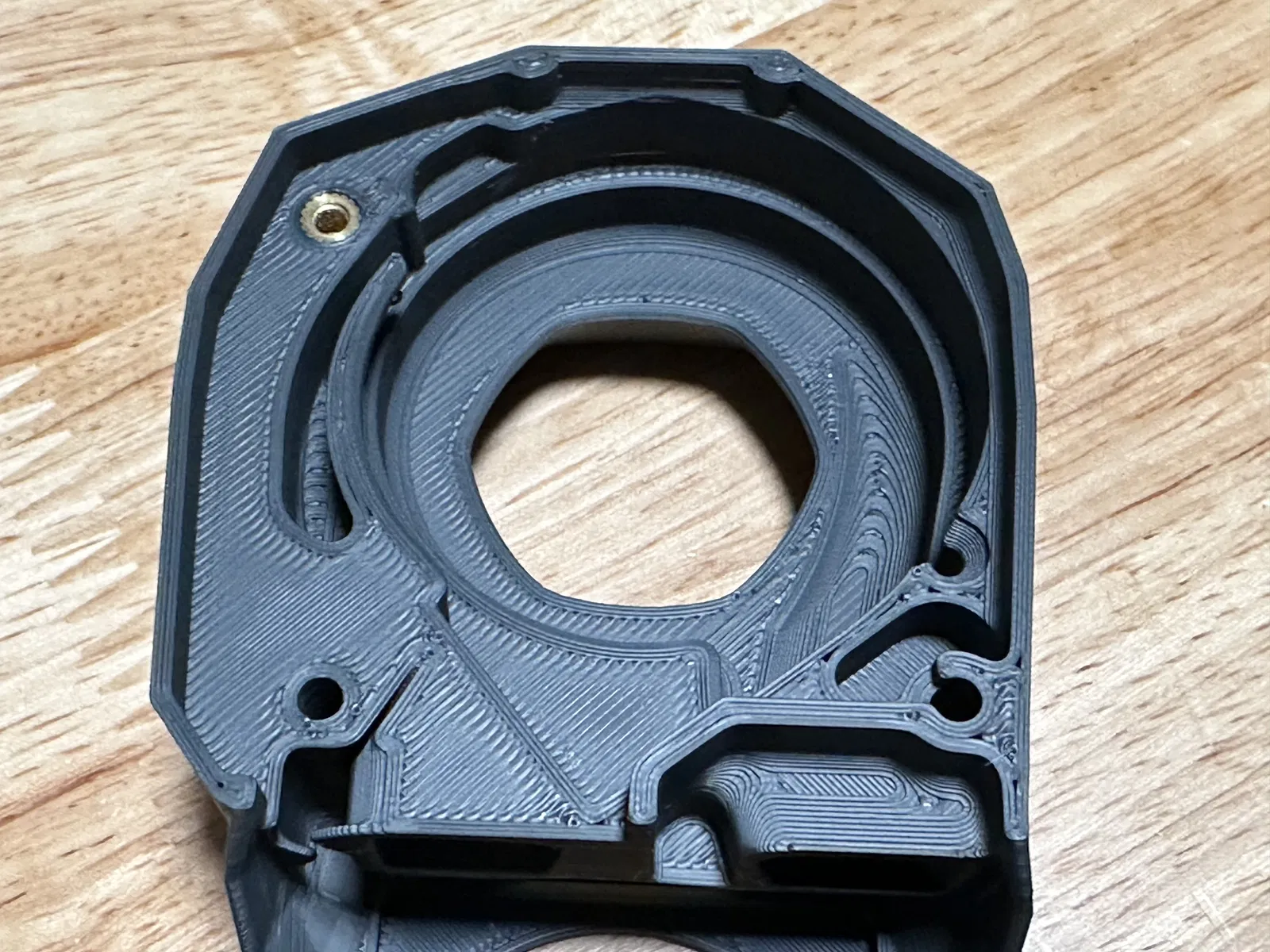

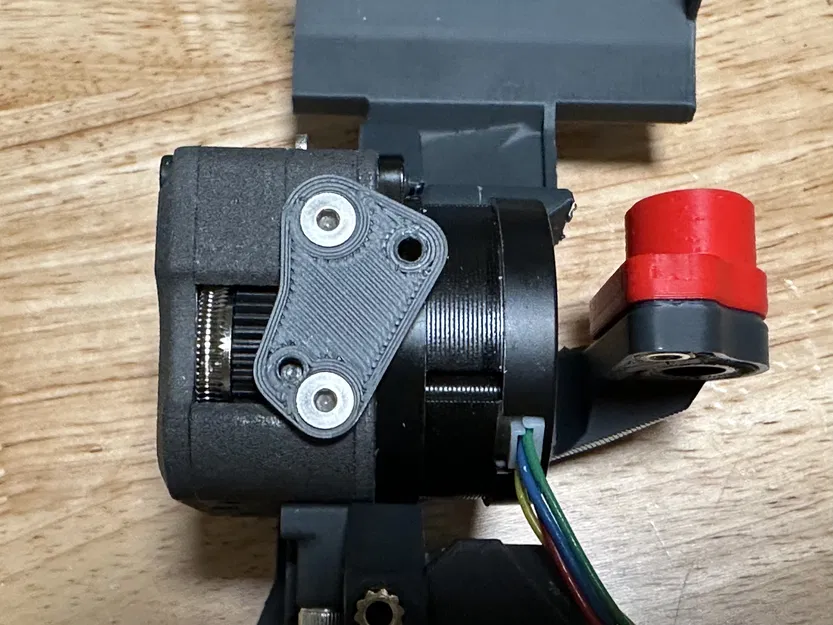

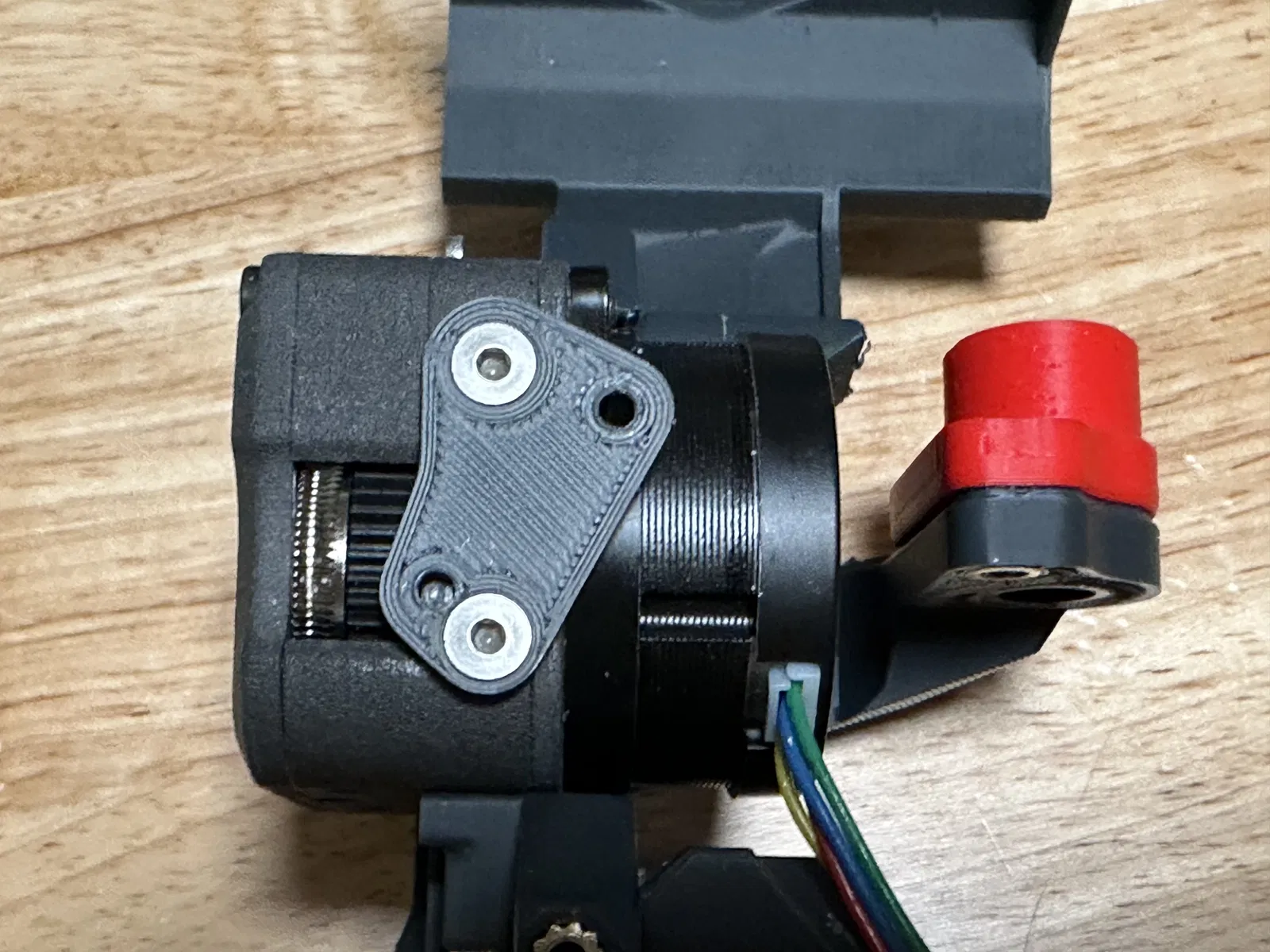

- Làm lại adapter gắn board, phần nối main EBB board với LGX Lite
- Sửa các vị trí dùng vít FHCS do hình học không theo chuẩn ISO, làm đầu vít bị nhô khỏi bề mặt.
- Tạo carrier plate để bắt daughter board cho chắc chắn
Sửa hình học lỗ bowden tube để hoạt động đúng như thiết kế gốc của Bondtech. - Khoét lỗ xuyên thẳng tới LGX Lite để dùng một đoạn ống PTFE liền mạch từ hot end tới đó, không còn chi tiết in dẫn filament.
- Bỏ một phần filet ở cable cover vì bị cạ vào board EBB.
- Cable cover giờ có 3 phiên bản: Không quạt, quạt 30mm và quạt 40mm.
- Bỏ hình học nozzle cam và gộp lại các phần viền xấu, để nhìn giống Stealthburner nguyên bản.
Ghi chú In/Lắp
Các con vít để bắt board EBB vào adapter trên LGX Lite cần dài 5mm. Kích thước này không phổ biến; trong trường hợp gấp thì 4mm vẫn dùng được. Vít dài hơn sẽ đẩy board bị cấn ra ngoài hoặc làm tuôn ren (strip) lỗ.

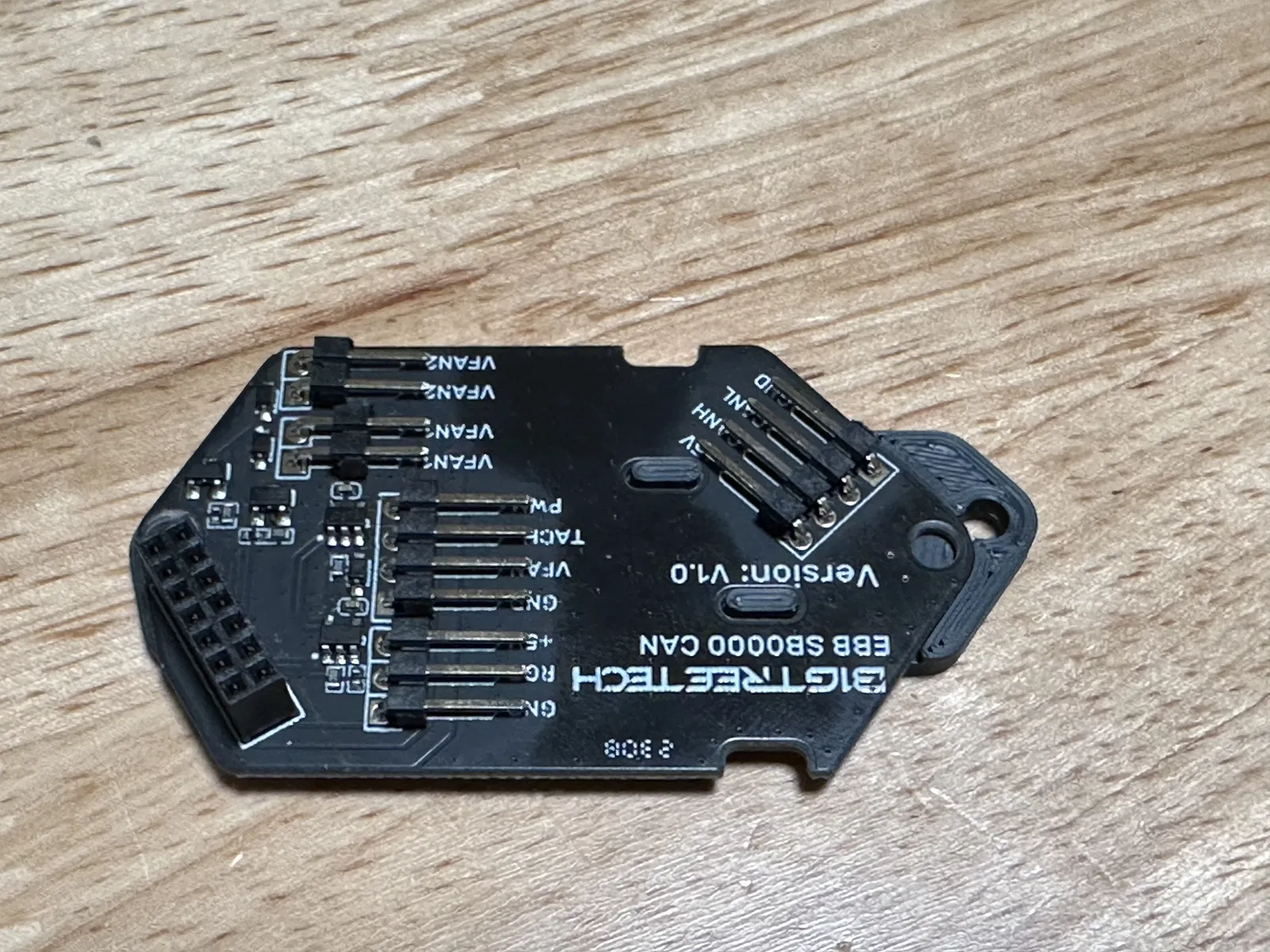

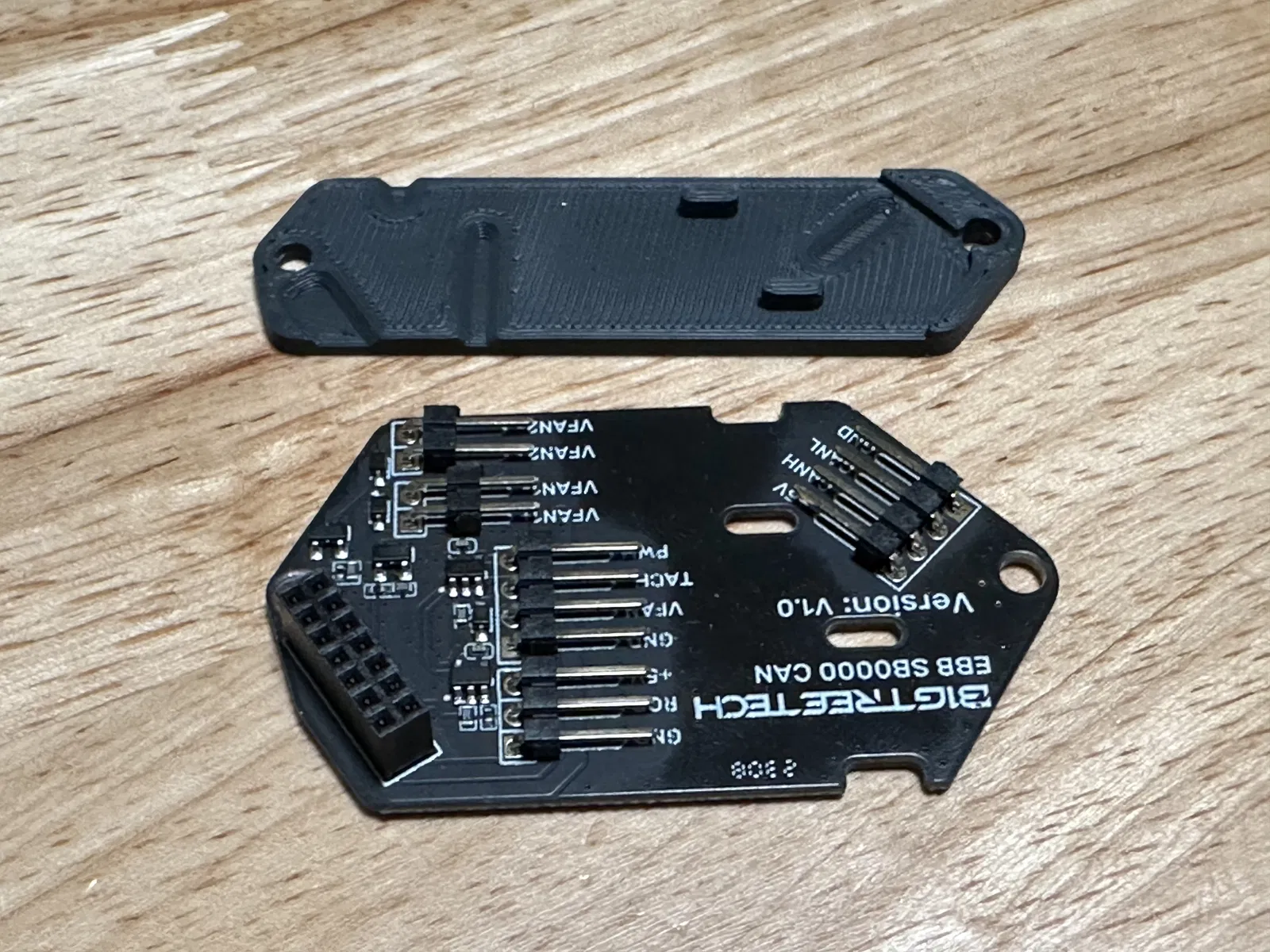

Hình ảnh minh hoạ cách gắn board EBB 0000 vào carrier plate. Tấm plate này cũng giữ luôn cái quạt.
Cái nắp kiểu “leaver cap” nhỏ nhỏ đó hơi khó để in đẹp. Đặt nằm phẳng thì dễ bị lỏng/không chắc. Đặt đứng thì có rủi ro tách lớp. Mình cho kết quả tốt nhất với filament PC và in theo hướng đứng, lỗ quay xuống dưới và có brim (đã set sẵn trong file 3MF).
Tài nguyên

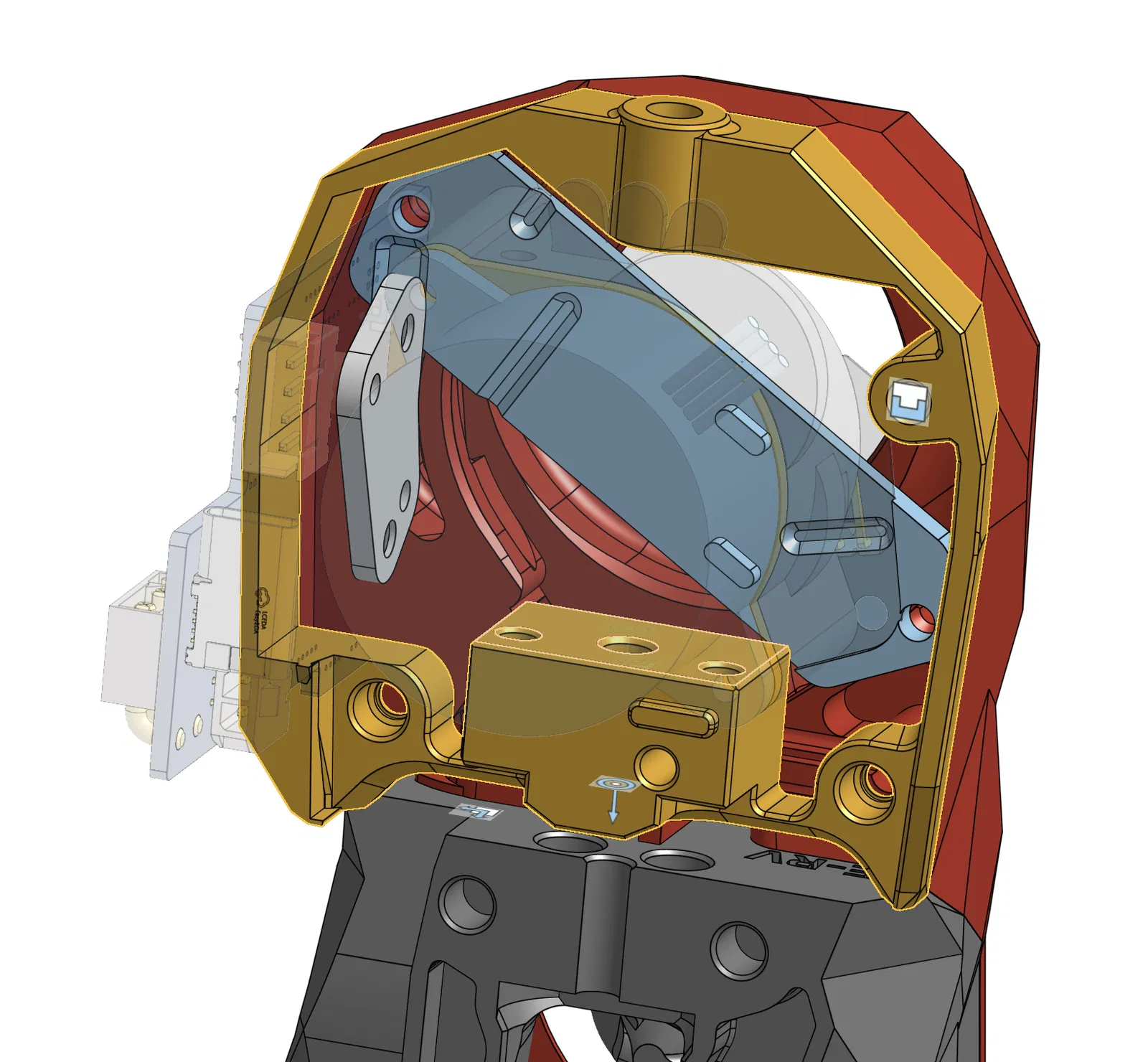

Link CAD có đầy đủ assembly hoạt động: https://cad.onshape.com/documents/106aa1773b40f1e1a29c0668/w/0ba9143aa216d4395aec8a0f/e/1689c175c7d59b83f1e95de3
Nguồn (mình tổng hợp lại tốt nhất có thể từ bản gốc của @Pierre_1862):
