Bộ ổn định slat Falcon2 Pro (In 3D hoặc cắt laser được)

Máy laser cutter & engraver Falcon2 Pro đúng là ngon. Nhưng phần bed của máy thì họ làm quá tệ – mấy cái slat lắc lư kinh khủng, kiểu “wobbly mess”! Thành ra hễ engraving mà chạy trục Y nhanh là phôi bị rung theo. Càng tệ hơn nếu để máy trên cái bàn hơi lắc, hoặc gì đó tương tự. Ngay cả đặt trên nền bê tông, lực từ air-assist cũng đủ làm nó rung.

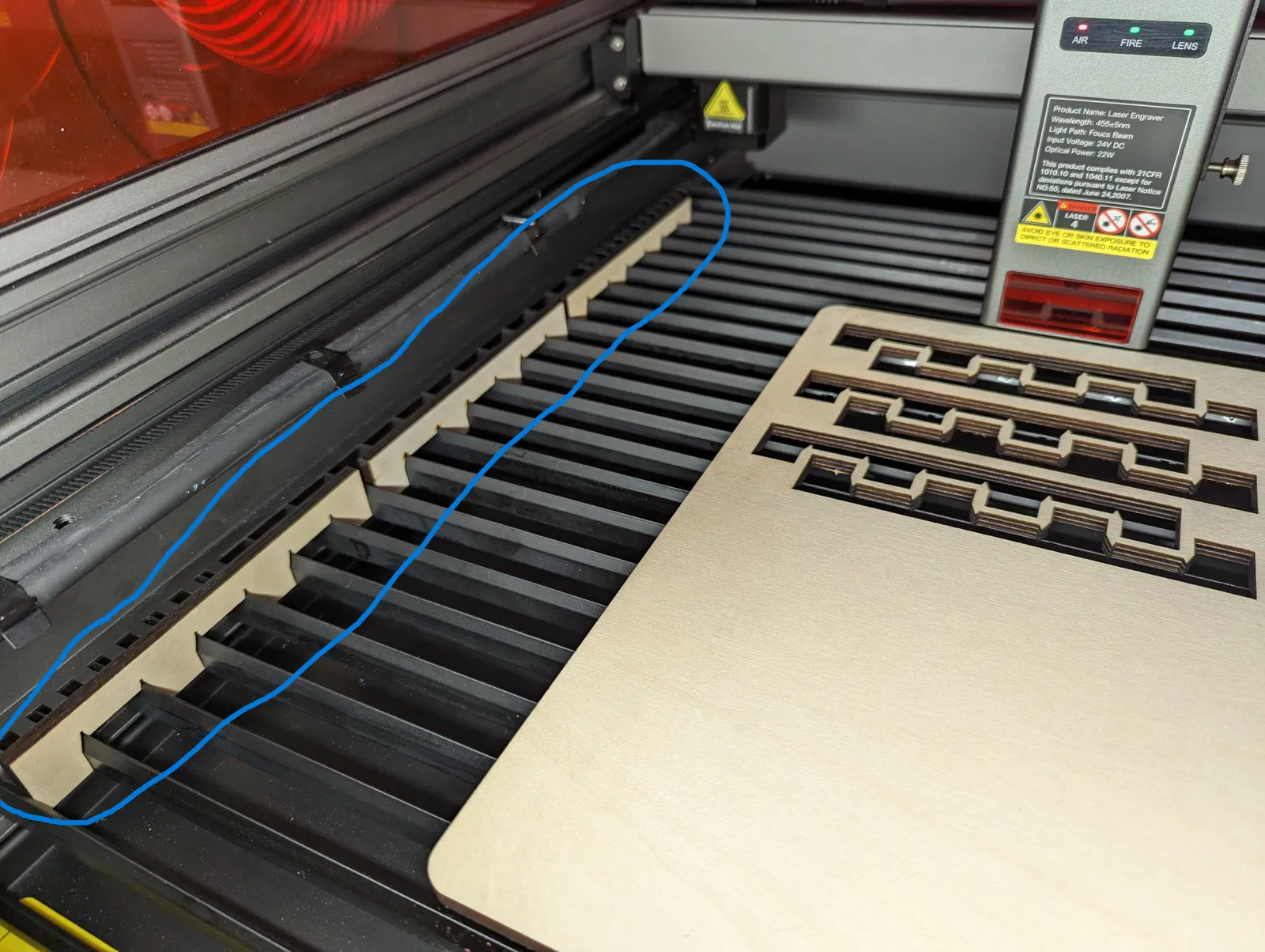

Mình thiết kế món này, có thể 3D print HOẶC laser cut đều được. Nó đặt vào giữa từng cặp slat và ép chúng tách ra, để slat bị “kẹp” sát vào hai phía đối diện của các rãnh (slot) mà chúng đang ngồi. Slat vẫn khá dài nên nếu mình nhấn ở giữa thì nó vẫn võng, nhưng sẽ không còn lắc vì rung nhẹ hay do lực air-assist nữa.

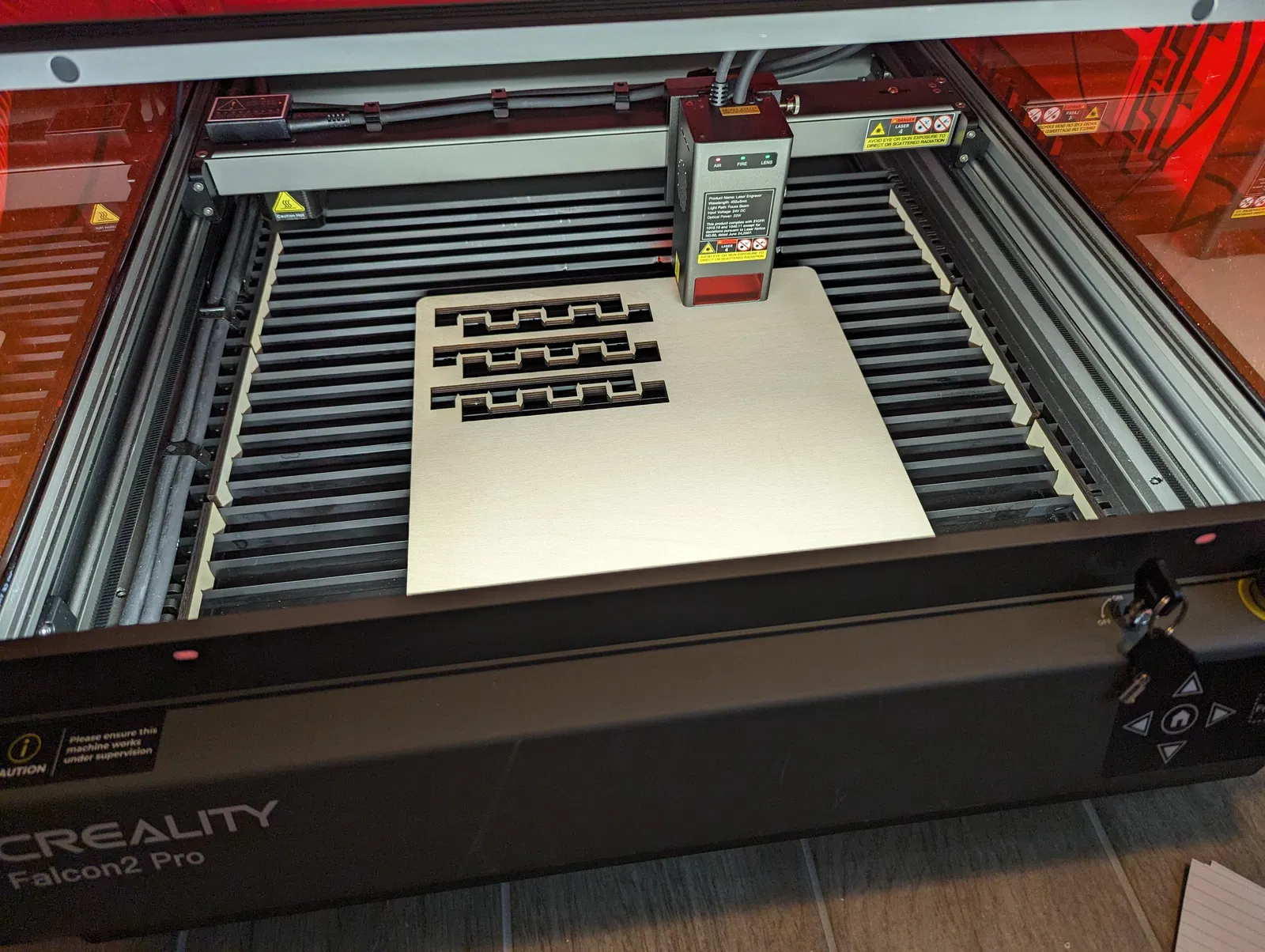

Mình dùng 3 cái stabilizer mỗi bên máy, như vậy sẽ ổn định được tất cả trừ 3 slat phía sau cùng. Với mình vậy là đủ. Chỉ cần đa số slat ổn định thì phôi vẫn được đỡ đúng cách.

NOTES:

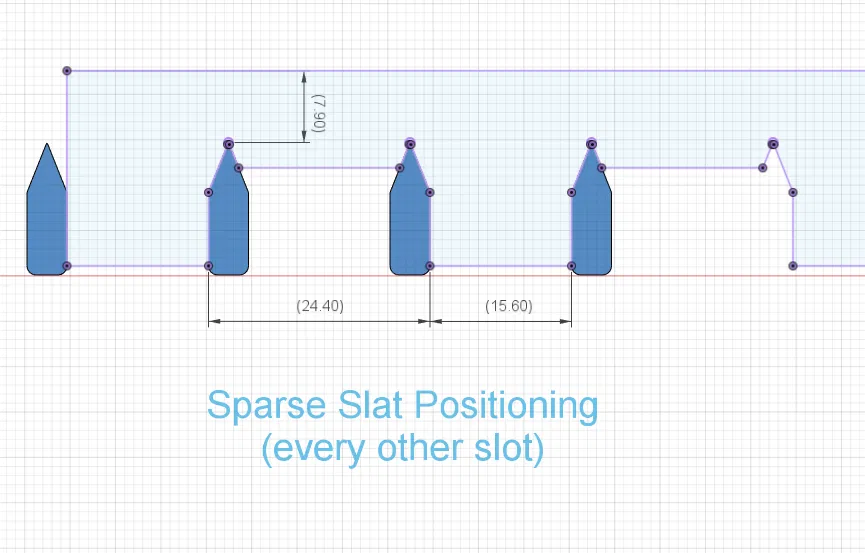

Thiết kế này giả định slat được lắp theo kiểu cách khe (mỗi khe một cái – sparse positioning). Mình chưa có phiên bản cho kiểu lắp dày (dense positioning).

Nếu bạn muốn làm biến thể từ thiết kế này, lưu ý thiết kế đang giả định khoảng cách tâm-tới-tâm (center-to-center) giữa các slat là 20mm, và khoảng hở giữa các slat là 15.6mm để fit khít.
