Hộp đựng cứng cho DJI Mini 2 và phụ kiện

Chào,

Tôi đã trở lại với một dự án mà tôi đã mất một thời gian để thực hiện. Dự án này sẽ yêu cầu một số độ chính xác (0.2-0.3 mm) và đây là một bản in khá dài nhưng khi tất cả được kết hợp lại, nó rất đáng giá.

Nguồn Cảm Hứng: DJI mini đi kèm với một chiếc túi đựng khá tầm thường với ngăn chứa drone bằng nhựa mềm và trong suốt ở bên ngoài. Nó chỉ cách một chuyến đi (chơi chữ) đến sự hủy diệt và tôi không thể để điều đó xảy ra. Vì vậy, tôi đã làm những gì mà bất kỳ người đàn ông nào có máy in 3D và phần mềm thiết kế sẽ làm: TẠO RA MỘT CÁI. Giờ đây, tôi có thể lưu trữ chiếc hộp này trong hành lý xách tay mà không lo lắng về việc làm hỏng drone của mình. Tôi rất hài lòng!

Những Điều Nổi Bật:

1. Chiếc hộp được thiết kế để xả nước. Nó không chống nước nên đừng ngâm nó với drone NHƯNG nó nên có khả năng chịu được mưa nhẹ; không phải rửa áp lực.

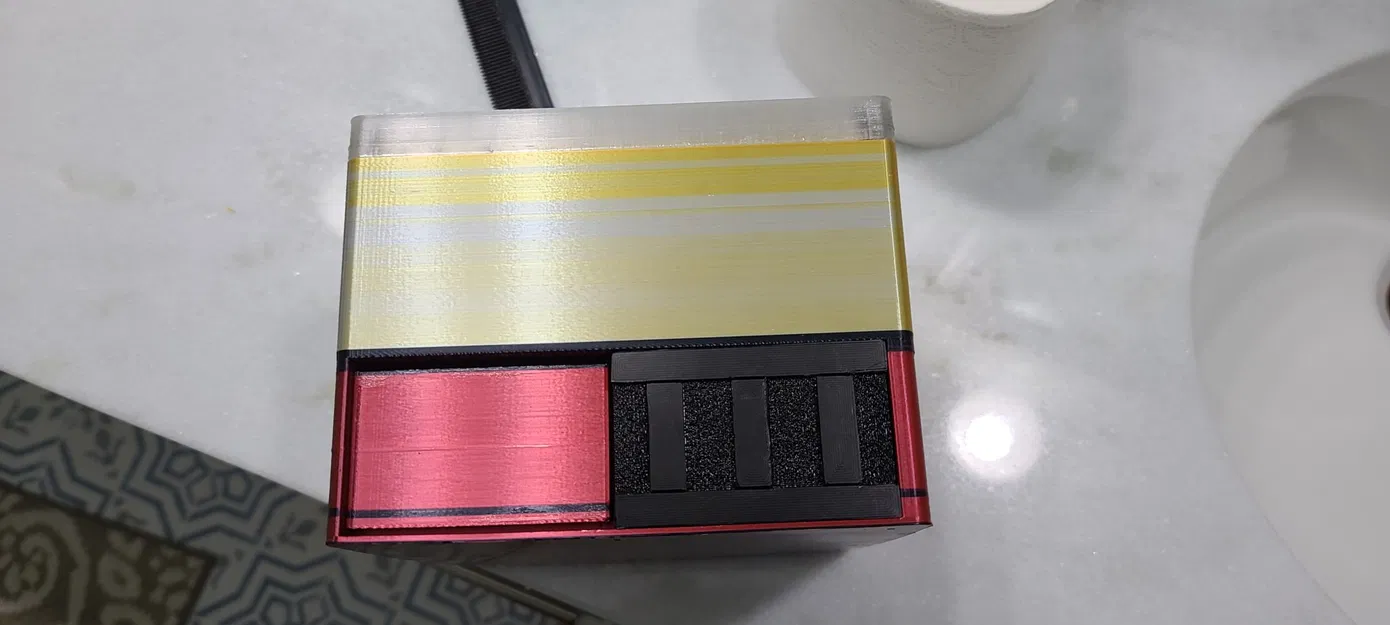

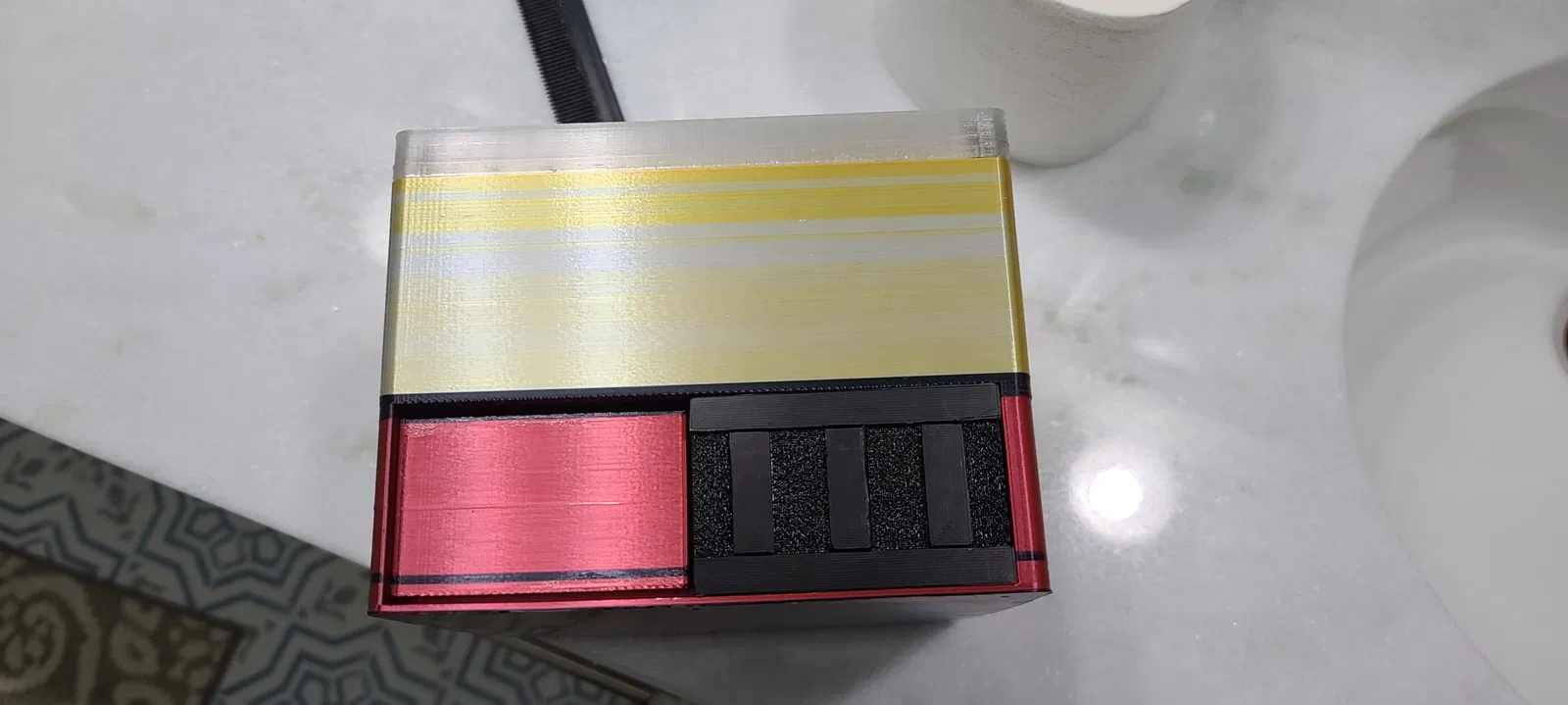

2. Có một ngăn bên ngoài cho pin. Điều này rất hữu ích vì pin có thể là nguồn lo lắng khi đi du lịch và chúng sẽ dễ dàng tiếp cận trong ngăn riêng biệt.

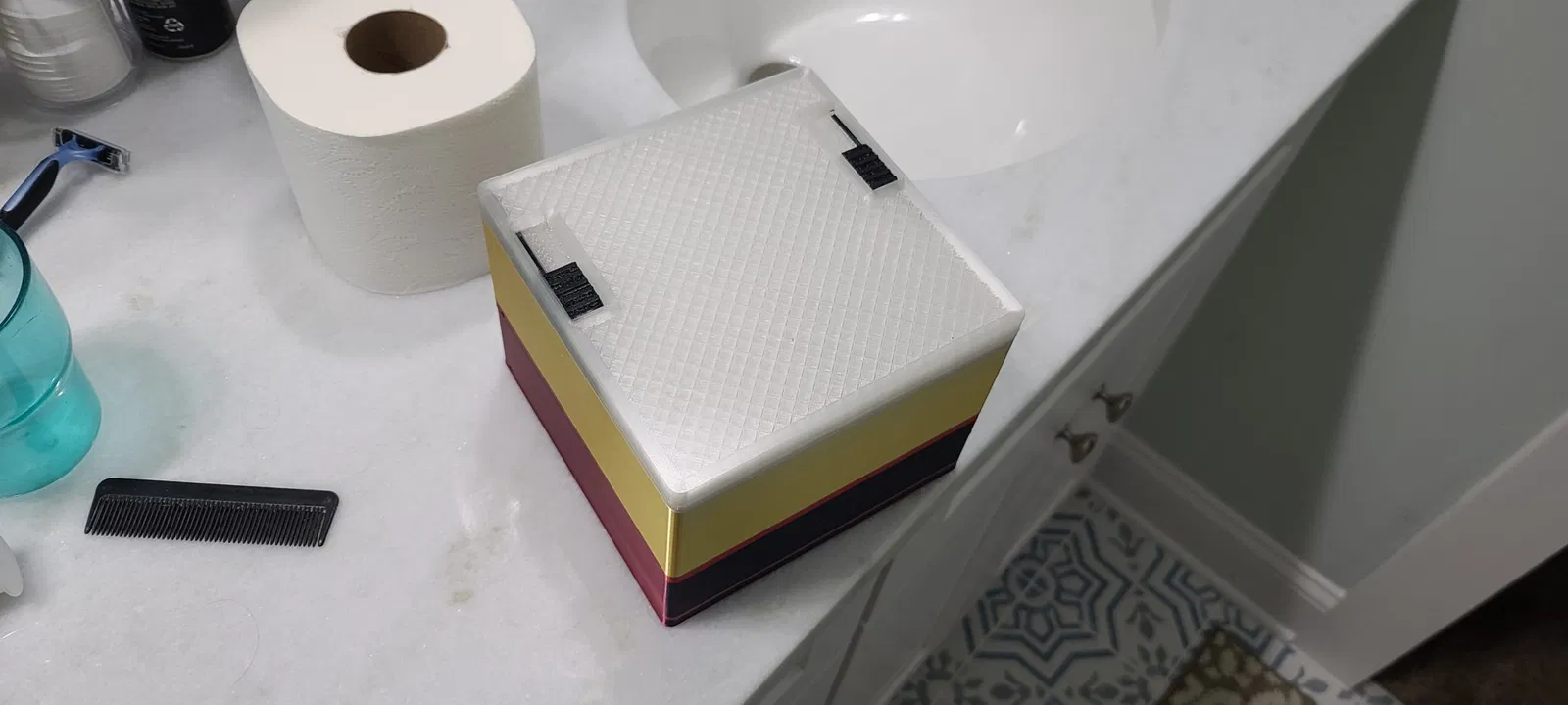

3. Các chốt và cơ chế cửa được thiết kế lõm vào để giảm nguy cơ bị mắc kẹt và tất cả đều lắp ghép mà không cần phần cứng bổ sung nào.

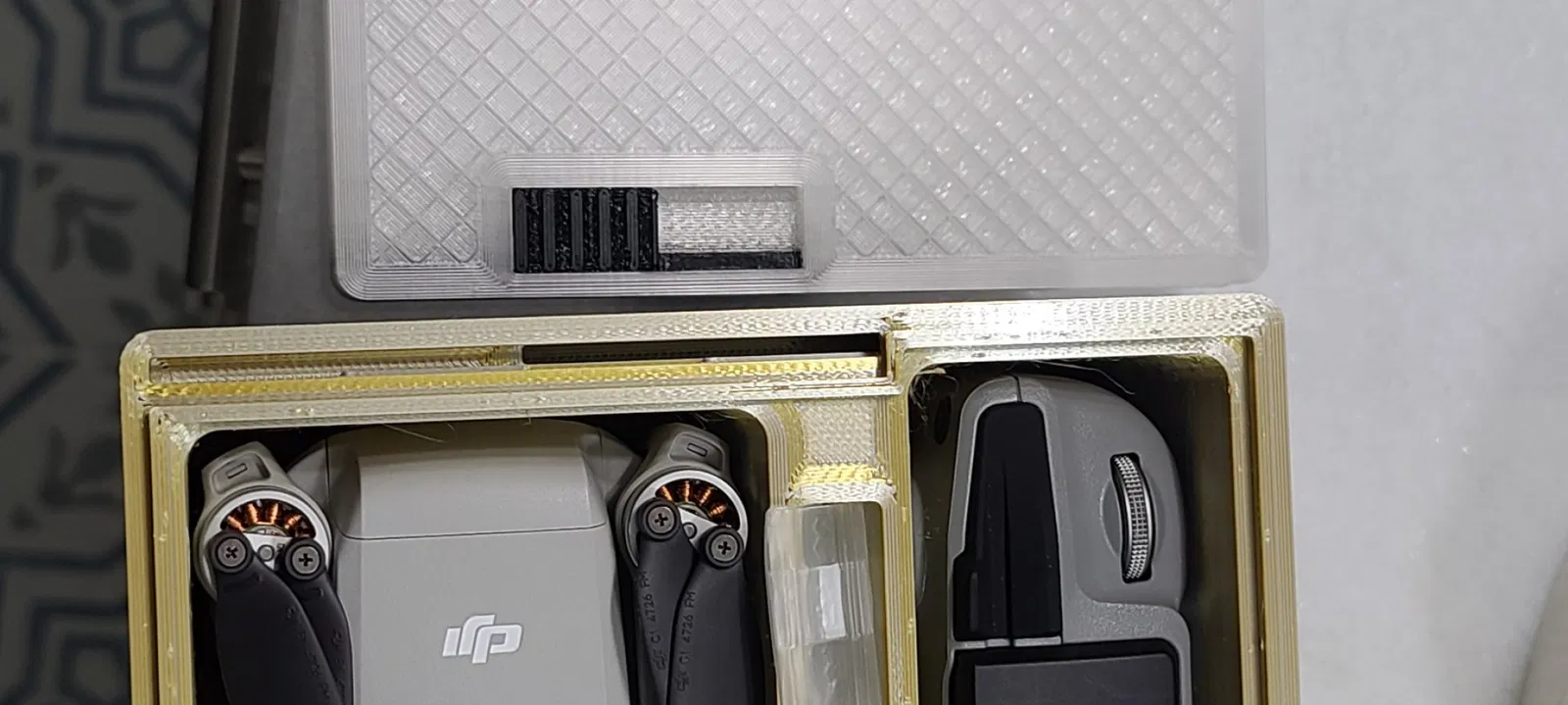

4. Drone được treo theo cách không tạo áp lực lên các cánh quạt, giảm thiểu nguy cơ bị cong cánh quạt.
5. Hộp cứng có một ngăn chứa lưỡi dự phòng và giữ tuốc-nơ-vít cùng với các công tắc ngón tay bổ sung đi kèm với drone.

Cài Đặt Của Tôi: Tôi đang sử dụng một máy in Prusa Mk4 với đầu phun diamondback 6 mm. Tôi muốn in tất cả các thiết kế bằng PETG nhưng tôi biết rằng phần lớn nhất, hộp cứng, có khả năng sẽ thất bại do hiện tượng bám dính, vì vậy tôi đã làm hộp cứng bằng PLA. Tất cả các bản in yêu cầu chiều cao lớp là 0.2 mm do độ chính xác trong thiết kế. Tôi khuyên nên sử dụng brimming rộng cho mọi thứ.

Hardcase: PLA - Tôi đã làm 8 viền và lấp đầy cubic thích ứng (vâng, nó nặng và CÓ thể tôi sẽ hối hận nếu nó rơi xuống nước). 6 lớp trên chắc chắn và 10 lớp dưới chắc chắn. Chiều cao 0.2 mm và đã thực hiện các bộ điều chỉnh chiều cao trong Prusa slicer ở 5.2 -5.6 mm (2 viền để cho phép cầu nối đúng cách) và khoảng chiều cao 113.4-113.8 (để cho phép cầu nối đúng cách). Bạn PHẢI chọn hỗ trợ một cách khôn ngoan và KHÔNG sử dụng chúng khi bạn có thể cầu nối. Các khu vực trống ở hai bên nơi các chốt trượt KHÔNG thể có hỗ trợ vì chúng sẽ gần như không thể gỡ bỏ.

Maincove: PETG - Tôi đã làm 10 viền, 10 lớp dưới và 10 lớp trên. ĐẢM BẢO BẠN CÓ MỘT LỚP ĐẦU TIÊN TỐT TRÊN CÁI NÀY. Chỉ cho phép hỗ trợ cho phần dưới nơi các trượt ngón cái ngồi nhưng không vào trong các rãnh; cầu nối những nơi có thể. Phần nhô lên để hỗ trợ drone từ trên xuống phải được cắt ngắn cho vừa - cắt nó xuống khoảng 13 mm từ bề mặt của Maincove.

LatThuRight và LatThuLeft: PETG - Cho phép hỗ trợ và viền. Sử dụng một công cụ để gỡ bỏ hỗ trợ cho một bề mặt cầm nắm có kết cấu đẹp. Những cái này được lắp đặt trên đỉnh của Maincove; chúng khớp vào vị trí và trượt dọc theo các rãnh. Hãy chắc chắn gỡ bỏ bất kỳ khuyết điểm, khối u, và sau đó bôi trơn phần dưới trước khi lắp đặt.

MainLatRight và MainLatLeft: PETG - những cái này in ra tốt mà không cần viền và chúng không yêu cầu gì đặc biệt chỉ cần chắc chắn làm sạch chúng và bôi trơn trước khi lắp đặt.

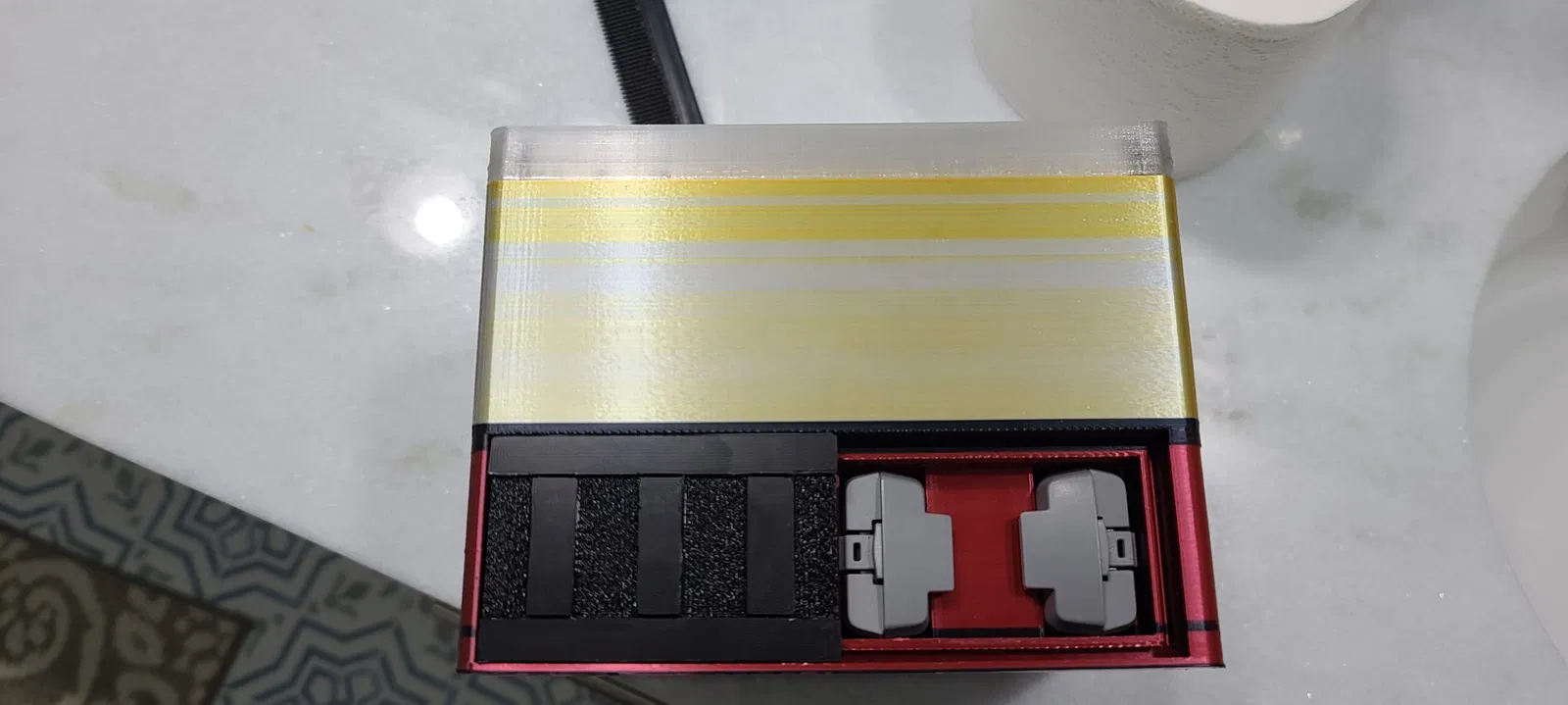

BattCov: PETG - HỖ TRỢ MÁNG RỘNG ĐƯỢC KÍCH HOẠT - người này có rất nhiều bộ phận trên đĩa ở lớp đầu tiên đến nỗi nếu nó không bám, vòi phun của bạn có thể trông giống như một miếng kẹo cam thảo (hãy tin tôi, TÔI BIẾT). Nó trông khá đẹp bằng PETG màu đen vì sau khi tháo bỏ các giá đỡ, nó lấp lánh như bầu trời đêm. Đúng, các giá đỡ thì thô trên PETG nhưng đó chính là điều chúng ta muốn: CHÚNG TA MUỐN CÓ ĐỘ BÁM để trượt nắp mở và đóng. Một cái đục gỗ sắc nhọn rất tốt để cắt xung quanh và sau đó nâng các giá đỡ lên - đừng cắt vào tay mình. Hãy nhớ rằng hướng lắp đặt CÓ quan trọng đối với bộ phận này. Nó có hai điểm nhỏ ở một đầu để giúp nó khóa lại khi đóng. Các điểm nhỏ hướng về phía khoang pin khi nhấn vào nắp Batt. Làm sạch các mảnh vụn và vết bẩn và bôi trơn các rãnh trước khi lắp đặt.

Tôi đã thêm tệp 3D lắp ráp đầy đủ để bạn có thể thấy nó được lắp ghép như thế nào.

Khuyến nghị: Đừng in các bộ phận nhỏ bằng PLA nếu bạn nghĩ rằng bạn có thể để hộp trong xe hơi. Vỏ lớn có thể chịu đựng nhưng các vật phẩm khác có thể không. In vỏ cứng với ít phần bên trong và ít đường viền sẽ làm cho nó nổi, điều này có thể hữu ích cho một số người (máy bay điều khiển từ xa và nước không phải là sự kết hợp tốt). BÔI TRƠN các bộ phận trước khi thử chúng cho vừa vặn. Đúng, những bức ảnh của tôi xấu - nó không phải trông đẹp mà phải hoạt động (XD). À, và tôi biết bộ điều khiển hơi chật - đó là thiết kế, chỉ cần kéo nó ra với phần mở rộng giữ điện thoại; nó hoạt động tuyệt vời. THƯỞNG THỨC.
