Tự Làm Hệ Thống Thông Gió cho Enclosure Máy In 3D

Tác giả MakerMike

Lượt tải: 217
Lượt thích: 43
Lượt coi: 2.790
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 10 file · 6,7 MB· 6,7 MB

File 10 6,7 MB

100mm_Conn_to_Window_Mount_1772779007.stlSTL · 218 KB
100mm_Wall_Outlet_1772779008.stlSTL · 510,2 KB
Window_Mount_100mm_1772779009.stlSTL · 223,3 KB
Tophat_100mm_Inlet_1772779010.stlSTL · 94 KB
Fan_Case_1772779011.stlSTL · 207,7 KB
Outlet_Diffuser_1772779012.stlSTL · 1,7 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #239943
Danh mục: Máy In 3D
Ngày đăng: 06/03/2026
Giấy phép: CC BY-NC — Ghi công, phi thương mại
Thẻ: fan
voron
enclosure
ventilation
extraction

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

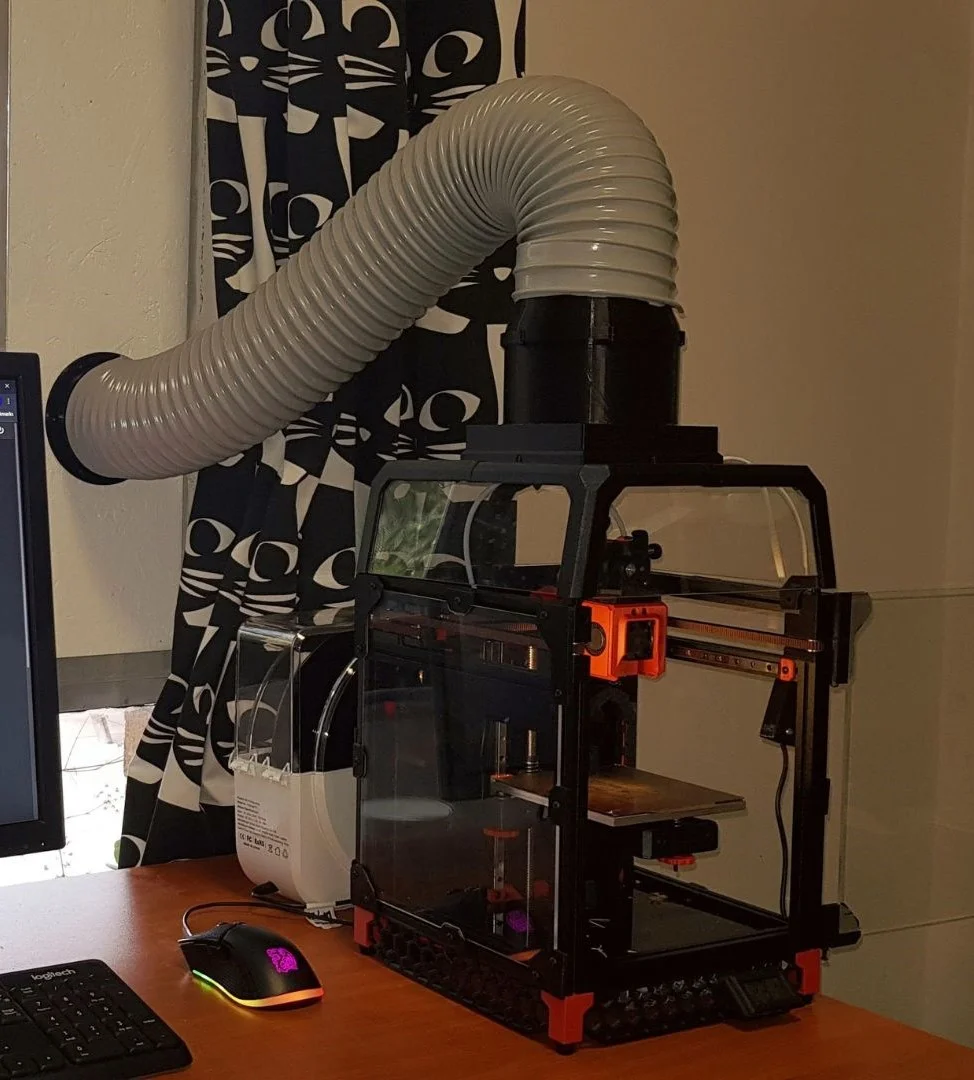

Mình bắt tay làm một bộ quạt hút (extraction fan) cho enclosure máy in 3D vì mình in 3D và prototype khá nhiều trên con Voron 0.1 đặt ngay cạnh chỗ ngồi, mà lâu lâu nó hơi hôi.

Mình có làm một video YouTube về vụ này, và đây là các file cho bản build cuối. Phần Window Mount 100mm được gắn vào một tấm gỗ bịt ô cửa sổ. Ngoài ra còn có wall outlet mount cho ống gió (ducting) 100mm vì sau đó mình chuyển sang xả ra ngoài qua tường ở một phòng khác.

Outlet Diffuser được dán bằng keo epoxy vào Fan case.

Dùng vít tự ren M2 x 8mm (self tapping) để bắt Fan Case vào tấm Tophat panel, và bắt Diffuser 100mm Conn vào Diffuser.

Mẹo: Bắt Diffuser 100mm Conn vào Diffuser trước khi dán keo vào Fan Case, không là sẽ khó đưa vít M2 vào để siết hơn.

Mình in bằng PETG, layer height 0.2mm và không cần supports.
