Tự Làm Hệ Thống Thông Gió cho Enclosure Máy In 3D
Bộ quạt hút DIY cho enclosure máy in 3D (Voron 0.1) giúp giảm mùi và giữ enclosure mát hơn. Gồm file Window Mount 100mm, wall outlet mount và diffuser; lắp bằng vít M2x8, dán epoxy, in PETG 0.2mm không supports.
Mô tả
Mình bắt tay làm một bộ quạt hút (extraction fan) cho enclosure máy in 3D vì mình in 3D và prototype khá nhiều trên con Voron 0.1 đặt ngay cạnh chỗ ngồi, mà lâu lâu nó hơi hôi.

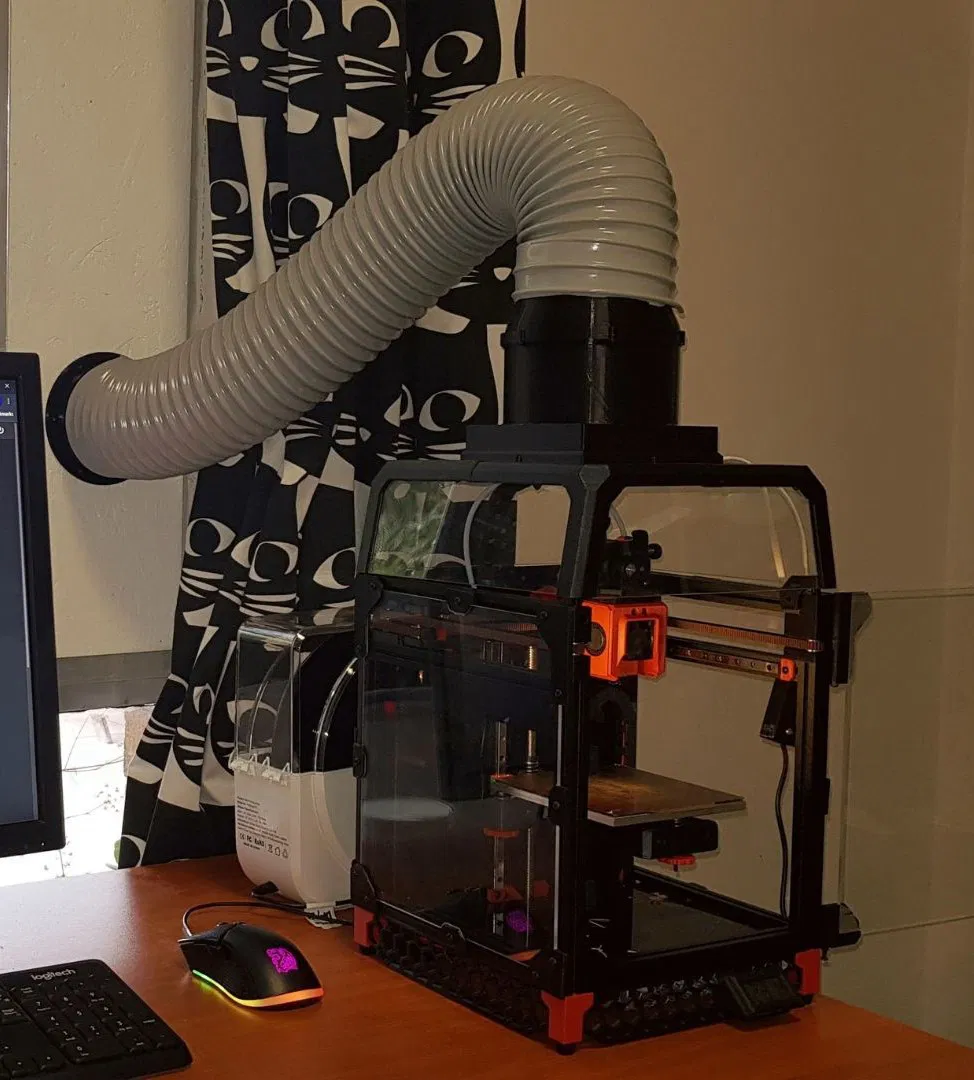

Mình có làm một video YouTube về vụ này, và đây là các file cho bản build cuối. Phần Window Mount 100mm được gắn vào một tấm gỗ bịt ô cửa sổ. Ngoài ra còn có wall outlet mount cho ống gió (ducting) 100mm vì sau đó mình chuyển sang xả ra ngoài qua tường ở một phòng khác.
Outlet Diffuser được dán bằng keo epoxy vào Fan case.
Dùng vít tự ren M2 x 8mm (self tapping) để bắt Fan Case vào tấm Tophat panel, và bắt Diffuser 100mm Conn vào Diffuser.
Mẹo: Bắt Diffuser 100mm Conn vào Diffuser trước khi dán keo vào Fan Case, không là sẽ khó đưa vít M2 vào để siết hơn.
Mình in bằng PETG, layer height 0.2mm và không cần supports.
